Комплект деталей для утворення пристрою для розміщення оптичних волокон (варіанти), комплект деталей для утворення корпуса для розміщення кабелю оптичних волокон, пристрій для розміщення оптичних волокон, корпу

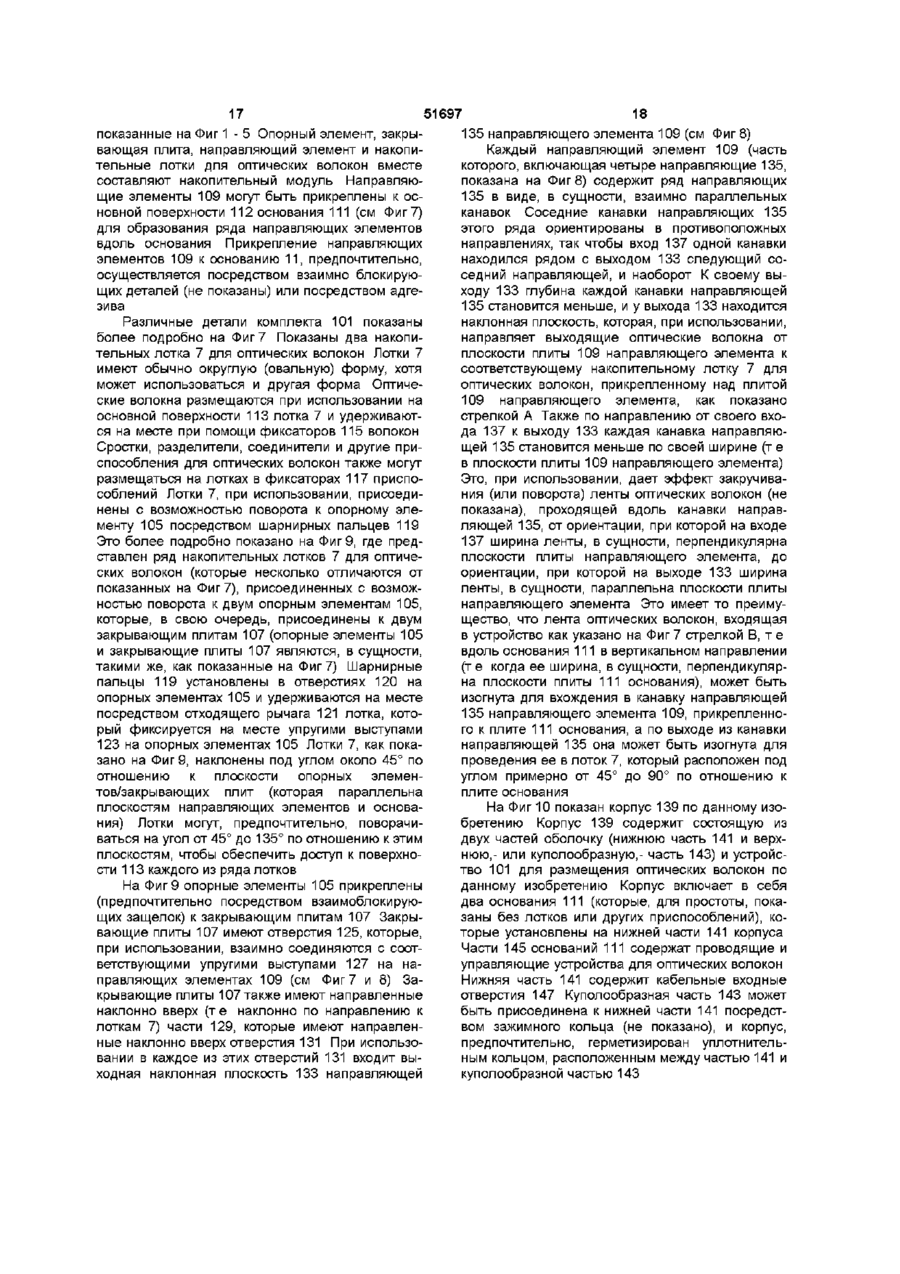

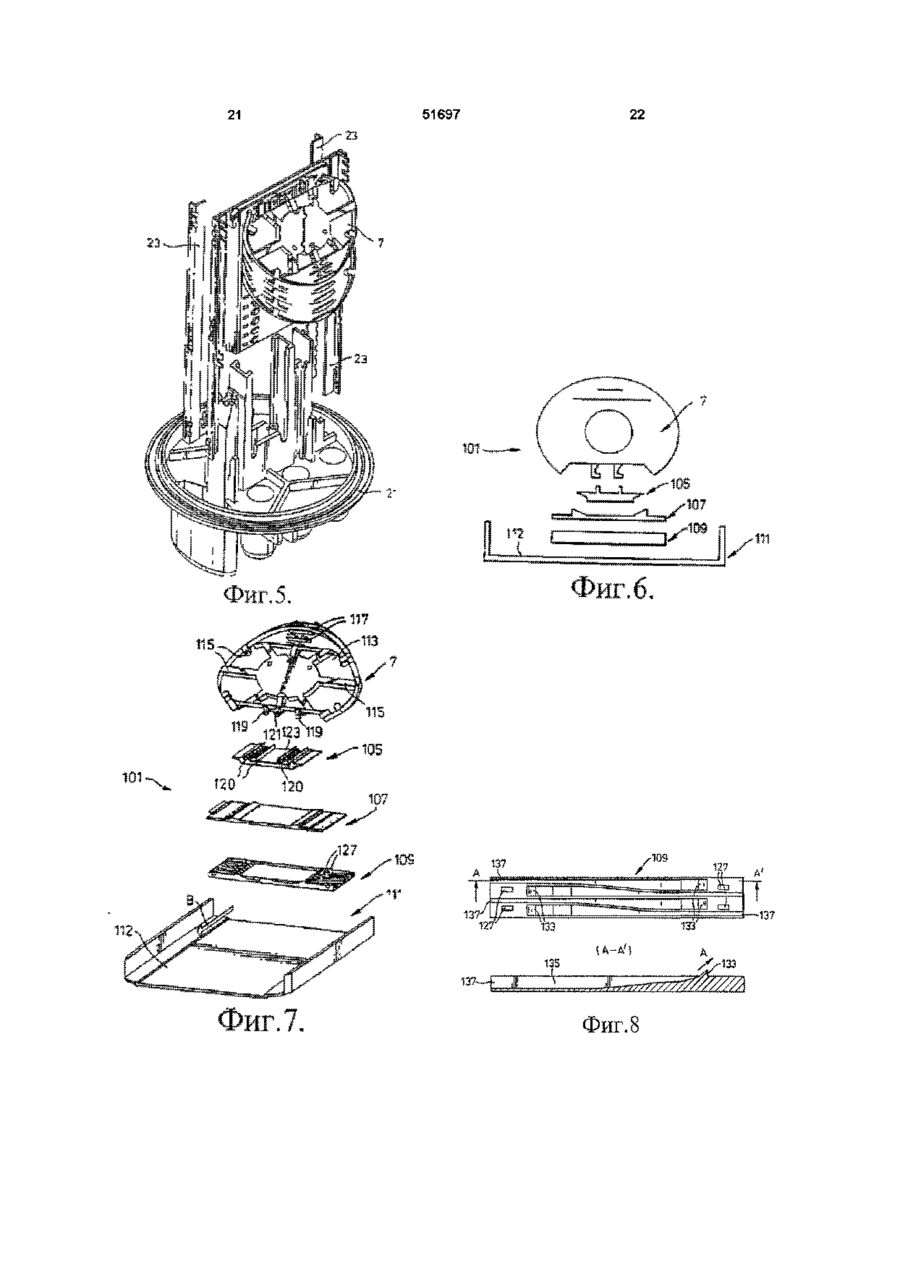

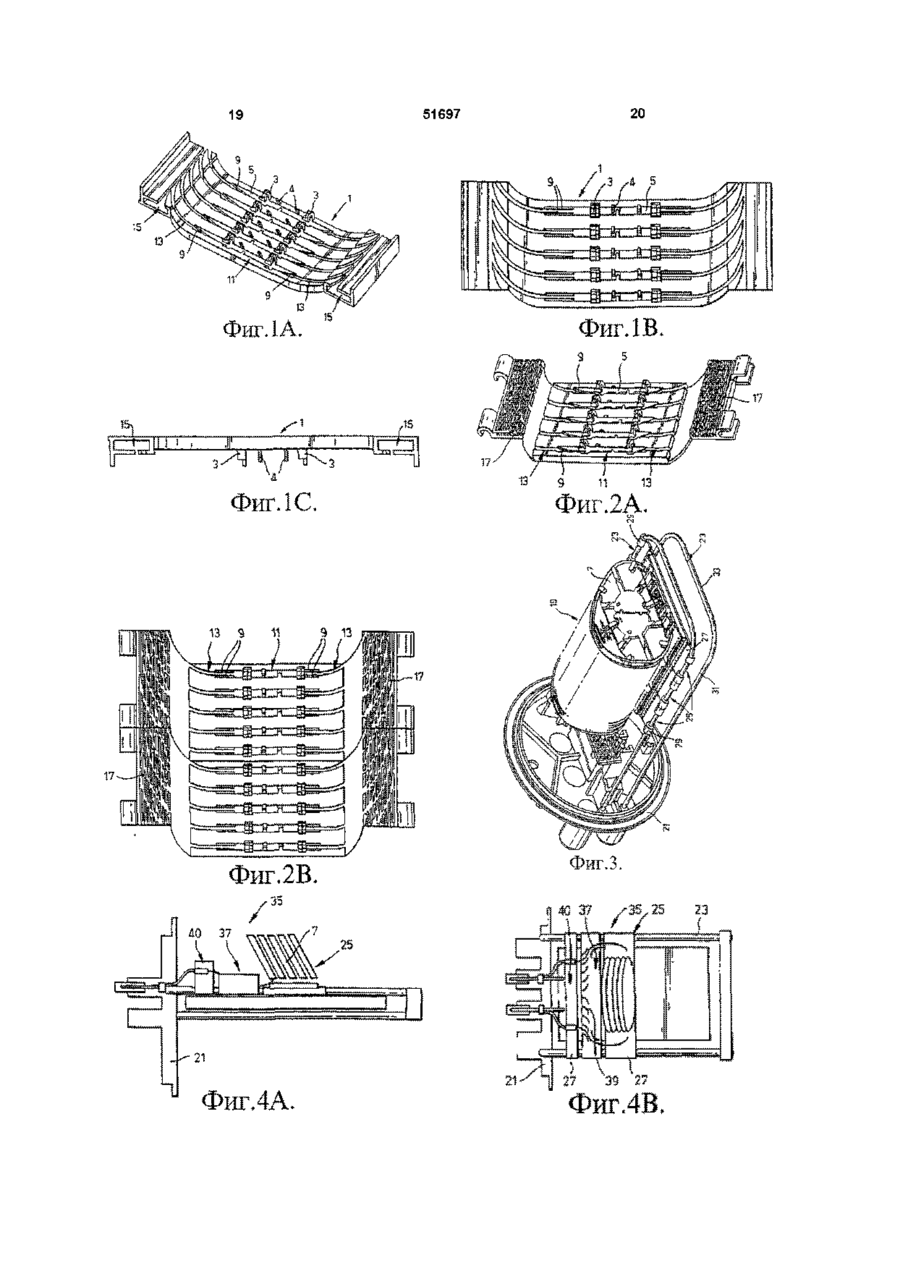

1 Комплект деталей для образования устройства для размещения оптических волокон, содержащий средства для установки оптических волокон в указанном устройстве, отличающийся тем, что он включает в себя, как минимум, два различных модуля, выбранных из следующих модулей накопительный модуль, содержащий опорную плиту, на которой установлено, как минимум, одно накопительное средство для оптических волокон, отводящий модуль, содержащий опорную плиту, на которой установлено, как минимум, одно отводящее средство для оптических волокон, и направляющий модуль, содержащий опорную плиту, на которой установлено множество выступов, выполненных с возможностью направления между ними оптических волокон, при этом каждый модуль выполнен с возможностью прямо или косвенно соединяться с каждым другим модулем, с образованием установленными рядом опорными плитами опорной плиты большего размера 2 Комплект по п 1, отличающийся тем, что он дополнительно содержит опору, выполненную с возможностью присоединения к ней каждого модуля, обеспечивая косвенное присоединение каждого модуля ко второму или каждому другому модулю 3 Комплект деталей для образования устройства для размещения оптических волокон, содержащий средства для установки оптических волокон в указанном устройстве, отличающийся тем, что он включает в себя опору и, как минимум, два различных модуля, выбранных из следующих модулей накопительный модуль, содержащий опорную плиту, на которой установлено, как минимум, одно накопительное средство для оптических волокон, отводящий модуль, содержащий опорную плиту, на которой установлено, как минимум, одно отводящее средство для оптических волокон, направляющий модуль, содержащий опорную плиту, на которой установлено множество выступов, выполненных с возможностью направления между ними оптических волокон, при этом модули выполнены с возможностью присоединения сбоку к опоре с образованием опорными плитами опорной плиты большего размера 4 Комплект по п 2 или 3, отличающийся тем, что опора содержит множество взаимосвязанных деталей 5 Комплект по любому из пп 2-4, отличающийся тем, что опора содержит раму 6 Комплект по любому из предыдущих пунктов, отличающийся тем, что единственное или каждое накопительное средство для оптических волокон содержит лоток 7 Комплект по п 6, отличающийся тем, что единственный или каждый накопительный лоток для оптических волокон шарнирно установлен на удерживающей его опорной плите 8 Комплект по п 6 или 7, отличающийся тем, что один или каждый накопительный модуль для оптических волокон включает в себя множество упомянутых накопительных лотков для оптических волокон 9 Комплект деталей для образования устройства для размещения оптических волокон, содержащий средства для установки оптических волокон в указанном устройстве, отличающийся тем, что он включает в себя опорную раму и множество модулей, каждый из которых содержит опорную плиту, на которой установлено, как минимум, одно из следующего множество шарнирно установленных О 1 О> (О ю 51697 накопительных лотков для оптических волокон, для размещения и упомянутым накопительным как минимум, одно отводящее средство для оптилотком (лотками), а также основание, содержащее ческих волокон, как минимум, одно направляющее раму и выполненное с возможностью присоединесредство для оптических волокон, при этом модуния к нему прямо или косвенно множества упомяли выполнены с возможностью присоединения нутых элементов сбоку к опорной раме с образованием опорными 19 Комплект деталей для образования устройства плитами опорной плиты большего размера для размещения оптических волокон, содержащий 10 Комплект по любому из пп 5-9, отличающийсредства для установки оптических волокон в укася тем, что опорная рама содержит, как минимум, занном устройстве, отличающийся тем, что он две отстоящие друг от друга части, выполненные включает в себя, как минимум, два накопительных с возможностью присоединения к ним каждого лотка для оптических волокон, как минимум, два модуля с обеспечением перекрытия опорной плинаправляющих элемента для оптических волокон, той, в сущности, зазора между отстоящими друг от выполненных с возможностью присоединения к друга частями каждому прямо или косвенно, как минимум, одного упомянутого накопительного лотка для оптических 11 Комплект по п 10, отличающийся тем, что волокон, причем каждый направляющий элемент каждая из отстоящих друг от друга частей имеет включает в себя одну или более направляющих вытянутую форму оптических волокон, предназначенных для на12 Комплект по п 10 или 11, отличающийся тем, правления, как минимум, части длины, как миничто опорная рама дополнительно содержит, как мум, одного оптического волокна, протянутой, меминимум, один поперечный элемент, проходящий жду внешней частью устройства для размещения между двумя вытянутыми частями и упомянутым накопительным лотком (лотками), 13 Комплект по любому из пп 2-12, отличаюпри этом, как минимум, два упомянутых направщийся тем, что каждый модуль, предпочтительно, ляющих элемента для оптических волокон выполего опорная плита, включает в себя одно или бонены с возможностью соединения друг с другом лее присоединительных устройств, посредством которых он может быть присоединен к опоре 20 Комплект по п 19, отличающийся тем, что, как минимум, два упомянутых направляющих 14 Комплект по п 13, отличающийся тем, что элемента для оптических волокон выполнены с каждое присоединительное устройство выполнено возможностью непосредственного и независимого с возможностью взаимного блокирования с опосоединения друг с другом рой 21 Комплект по любому из пп 18-20, отличаю15 Комплект по любому из предыдущих пунктов, щийся тем, что единственный или каждый наотличающийся тем, что единственный или кажправляющий элемент для оптических волокон дый накопительный модуль выполнен с возможвыполнен в виде плиты ностью размещения, как минимум, одной петли оптического волокна без изгиба волокна с радиу22 Комплект по п 21, отличающийся тем, что сом, меньшим его критического радиуса изгиба единственная или каждая направляющая оптического волокна имеет вход и выход, через которые 16 Комплект по любому из предыдущих пунктов, упомянутое волокно (волокна) проходит, соответотличающийся тем, что единственное или кажственно, в направляющую и из направляющей в дое отводящее средство для оптического волокна упомянутый накопительный лоток содержит первый проход для удерживания первой трубки, несущей множество оптических волокон, и 23 Комплект по п 22, отличающийся тем, что множество вторых проходов для удерживания упомянутый выход направляющей выполнен с множества вторых трубок, в каждой из которых обеспечением направления единственного или расположено, как минимум, одно оптическое вокаждого выходящего из него оптического волокна локно, выходящее из первой трубки от плоскости плиты по направлению к упомянутому накопительному лотку 17 Комплект по любому из предыдущих пунктов, отличающийся тем, что единственный или каж24 Комплект по любому из пп 18-23, отличаюдый отводящий модуль для оптических волокон щийся тем, что единственная или каждая направвключает в себя множество отводящих средств ляющая волокна единственного или, как минимум, для оптических волокон одного направляющего элемента предназначена для направления, как минимум, одной ленты оп18 Комплект деталей для образования устройства тических волокон для размещения оптических волокон, содержащий средства для установки оптических волокон в ука25 Комплект по п 24, зависимому от п 22 или 23, занном устройстве, отличающийся тем, что он отличающийся тем, что выход направляющей включает в себя один или более накопительных имеет большую ширину в плоскости плиты, чем лотков для оптических волокон, как минимум, один вход направляющей для направления ленты вонаправляющий элемент для оптических волокон, локна на вход направляющей таким образом, что выполненный с возможностью присоединения к ее ширина, как минимум, приблизительно перпеннему прямо или косвенно упомянутых одного или дикулярна плоскости плиты, и для направления ее более накопительных лотков для оптических воот выхода направляющей таким образом, что ее локон, причем единственный или каждый направширина приблизительно параллельна плоскости ляющий элемент включает в себя одну или более плиты направляющих оптических волокон, предназна26 Комплект по любому из пп 18-25, отличаюченных для направления, как минимум, части щийся тем, что он дополнительно содержит, как длины, как минимум, одного оптического волокна, минимум, один опорный элемент, к которому пряпротянутой, между внешней частью устройства мо или косвенно присоединен единственный или 51697 каждый накопительный лоток для оптических вомент присоединен к упомянутой закрывающей локон, причем опорный элемент прямо или косплите венно присоединен к упомянутому направляюще31 Комплект деталей для образования корпуса му элементу для оптических волокон для размещения кабеля оптических волокон, со27 Комплект по п 26, отличающийся тем, что держащий комплект деталей для установки оптиединственный или каждый накопительный лоток ческих волокон, отличающийся тем, что комплект для оптических волокон присоединен с возможновыполнен по любому из предыдущих пунктов и стью поворота к опорному элементу содержит оболочку для устройства для размеще28 Комплект по любому из пп 18-27, отличаюния оптических волокон щийся тем, что единственная или каждая упомя32 Комплект по п 18, отличающийся тем, что нутая направляющая оптических волокон содероснование, содержится в оболочке и имеет кажит канавку в направляющем элементе для бельные отверстия, а оболочка включает в себя оптических волокон также покрытие, обычно куполообразной формы, соединенное с основанием оболочки 29 Комплект по п 28, отличающийся тем, что он дополнительно содержит, как минимум, одну за33 Устройство для размещения оптических волокрывающую плиту, которая присоединена, как микон, собранное из комплекта деталей, отличаюнимум, к одному соответствующему направляющееся тем, что комплект деталей выполнен по щему элементу с перекрытием единственной или любому из пунктов 1-30 каждой канавки, в сущности, предотвращая боко34 Корпус для размещения кабеля оптических вое смещение оптических волокон из упомянутой волокон, содержащий устройство для размещения канавки (канавок) оптических волокон, отличающийся тем, что он включает в себя оболочку, а устройство для раз30 Комплект по п 29, зависимому от п 26, отлимещения оптических волокон выполнено по п 33 и чающийся тем, что, упомянутый опорный элепомещено внутри оболочки Настоящее изобретение относится к организации оптических волокон, например, корпусу для размещения сростка кабеля оптических волокон Известно много различных конструкций для установки и размещения оптических волокон Например, в WO 95/07480 (Raychem) описано основание устройства для размещения оптического волокна, которое содержит первый проход вдоль части продольного края для входящих волокон, второй проход вдоль части противоположного продольного края для выходящих волокон, множество первых направляющих волокон, расположенных на расстоянии друг от друга вдоль длины основания и проходящих от первого прохода через основание к второму проходу, где волокна в указанных направителях направляются от плоскости основания, и множество вторых направляющих волокон, расположенных на расстоянии друг от друга вдоль длины основания и проходящих от второго прохода через основание к первому проходу, где волокна в указанных направляющих направляются от плоскости основания В WO 95/07475 (British Telecom) описывается система организации оптических волокон, которая содержит множество лотков для сростков, образующих блок Каждый лоток имеет основную часть для удерживания, как минимум, одного сростка и для накопления волокон, ведущих к сростку (сросткам), и часть входа/выхода волокон для подачи волокна к основной части и отвода волокна от основной части Каждый лоток установлен в блоке таким образом, что он может выводиться из блока, где он совмещен с другими лотками, в первое и второе рабочие положения, в которых обеспечивается доступ к входной\выходной части и основной части В WO 95/25978 (Raychem) описано устройство для объединения множества блоков организаторов сростков оптических волокон в корпусе, содержащем раму и, как минимум, две опоры организаторов сростков оптических волокон, расположенные на раме, причем каждая опора организатора предназначена для удерживания блока организаторов Рама может быть вытянутой, и каждая из опор организаторов может удерживать блок организаторов, который проходит в поперечном направлении по отношению к раме Опоры организаторов могут быть объединены в одну или более пар, причем опоры каждой пары расположены так, что их задние части обращены друг к другу В соответствии с первым аспектом, изобретение представляет собой комплект деталей для образования устройства для размещения оптических волокон, содержащий, как минимум, два различных модуля, выбранных из следующих различных модулей накопительный модуль, содержащий опорную плиту, удерживающую, как минимум, одно накопительное средство для оптических волокон, отводящий модуль, содержащий опорную плиту, удерживающую, как минимум, одно отводящее средство для оптических волокон, и направляющий модуль, содержащий опорную плиту, удерживающую множество выступов, между которыми могут направляться оптические волокна, где каждый модуль может прямо или косвенно соединяться с каждым другим модулем таким образом, что их опорные плиты устанавливаются рядом и совместно образовывают опорную плиту 51697 большего размера Предпочтительно, такой комплект дополнительно содержит опору, к которой может быть присоединен каждый модуль Присоденением каждого модуля к опоре обеспечивается косвенное соединение каждого модуля с другим или каждым другим модулем В соответствии со вторым аспектом, изобретение представляет собой комплект деталей для образования устройства для размещения оптических волокон, содержащий опору, и как минимум, два различных модуля, выбранных из следующих различных модулей накопительный модуль, содержащий опорную плиту, удерживающую, как минимум, одно накопительное средство для оптических волокон, отводящий модуль, содержащий опорную плиту, удерживающую, как минимум, одно отводящее средство для оптических волокон, направляющий модуль, содержащий опорную плиту, удерживающую множество выступов, между которыми могут направляться оптические волокна, где модули могут присоединяться к опоре таким образом, что их опорные плиты, установленные рядом, совместно образуют опорную плиту большего размера Опора, предпочтительно, содержит раму Дополнительно или альтернативно, опора может содержать множество взаимосоединяемых частей Каждое накопительное средство для оптических волокон, предпочтительно, содержит лоток Под "накопительным лотком для оптических волокон" имеется в виду любое, обычно плоское, накопительное средство для оптических волокон, обычно имеющее две основные поверхности, причем в каждом накопительном средстве размещаются отрезки оптических волокон и, предпочтительно, также размещается один или более сростков, разделителей, соединений или других оптических или оптоэлектронных устройств, связанных с оптическим волокном (волокнами) Выражение "обычно плоское" означает, что обычно лоток будет иметь большие размеры в двух своих измерениях, чем в третьем измерении Кроме того, лоток не должен иметь преимущественно однородную толщину Накопительные лотки для оптических волокон иногда называют "кассетами" Основные поверхности лотка могут быть не сплошными (например, иметь отверстия или быть выполненными в виде сетки или рамы), и это также предусматривает возможность наличия "поверхности" только по краям лотка Преимущественно, каждый накопительный лоток для оптических волокон может быть шарнирно установлен на опорной плите, которая его удерживает Каждый накопительный модуль для оптических волокон включает в себя множество накопительных лотков для оптических волокон В соответствии с третьим аспектом, изобретение представляет собой комплект деталей для образования устройства для размещения оптических волокон, содержащий опорную раму, и 8 множество модулей, каждый из которых содержит опорную плиту, удерживающую, как минимум, одно из следующего множество шарнирно установленных накопительных лотков для оптических волокон, как минимум, одно отводящее средство для оптических волокон, как минимум, одно направляющее средство для оптических волокон, где модули могут прикрепляться к опорной раме таким образом, что их опорные плиты, установленные рядом, совместно образуют более широкую опорную плиту В предпочтительных вариантах осуществления данного изобретения опорная рама содержит, как минимум, две отстоящие друг от друга части, к которым каждый модуль может быть прикреплен таким образом, что его опорная плита, в сущности, перекрывает зазор между отстоящими друг от друга частями Каждая из этих частей имеет, преимущественно, вытянутую форму Преимущественно, опорная рама может дополнительно содержать, как минимум, один вытянутый поперечный элемент, проходящий между двумя вытянутыми частями Каждый модуль, предпочтительно, опорная плита модуля, предпочтительно, включает в себя одно или более устройств для соединения с опорой Предпочтительно, каждое устройство для соединения является взаимоблокирующимся с опорой Каждый накопительный модуль, предпочтительно, способен размещать, как минимум, одну петлю оптического волокна с радиусом изгиба не меньше критического радиуса изгиба Например, в вариантах, где накопительный модуль включает в себя один или более накопительных лотков для оптических волокон, каждый лоток, предпочтительно, размещает, как минимум, одну петлю оптического волокна Накопительные лотки или другие накопительные средства могут также накапливать сростки оптических волокон, разделители, или другие пассивные или активные устройства Единственное или каждое отводящее средство для оптических волокон, предпочтительно, содержит первый проход для удерживания первой трубки, несущей множество оптических волокон, и множество вторых трубок, каждая из которых несет, как минимум, одно оптическое волокно, выходящее из первой трубки Единственный или каждый отводящий модуль для оптических волокон, предпочтительно, включает в себя множество отводящих средств для оптических волокон В соответствии с четвертым аспектом, изобретение представляет собой комплект деталей для образования устройство для размещения оптических волокон, содержащий один или более накопительных лотков для оптических волокон, как минимум, один направляющий элемент для оптических волокон, к которому прямо или косвенно может быть присоединен упомянутый один или более лотков, причем этот единственный или каждый направляющий элемент включает в себя одну или более направляющих оптических волокон, установленных таким образом, чтобы 51697 10 направлять, как минимум, часть длины, как минипредпочтительно, содержит основание, имеющее мум, одного оптического волокна, которое протяотверстия для кабеля, и обычно куполообразное нуто, при использовании, между внешней частью покрытие, прикрепленное к основанию оболочки, устройства и упомянутым накопительным лотком причем устройство для размещения оптического (лотками), и волокна может прикрепляться к основанию обооснование, к которому прямо или косвенно лочки может быть присоединено множество упомянутых Четвертый и пятый аспекты изобретения направляющих элементов, причем основание соимеют то преимущество, что поскольку направдержит раму ляющие оптических волокон предусмотрены на направляющих элементах для оптических волоВ соответствии с пятым аспектом, изобретекон, которые могут быть прикреплены к основанию ние, представляет собой комплект деталей для и/или соединены вместе, нет необходимости в образования устройства для размещения оптичеразнообразных плитах основания (например, по ских волокон, содержащий типу изобретения, раскрытого в W095/07480), чтокак минимум, два накопительных лотка для бы получать различные виды, размеры и количеоптических волокон, ство носителей волокон (например, различные как минимум, два направляющих элемента виды трубок, или лент, несущих различное колидля оптических волокон, к каждому из которых чество волокон), которые используются в настояпрямо или косвенно может быть присоединен, как щее время, и которые могут быть использованы в минимум, один накопительный лоток для оптичебудущем в сетях с использованием оптических ских волокон, причем, каждый направляющий волокон Вместо этого, комплект по данному изоэлемент включает в себя одну или более направбретению с соответствующим направляющим ляющих оптических волокон, установленных таким элементом или элементами, или соответствуюобразом, чтобы направлять, как минимум, часть щим сочетанием различных направляющих эледлины, как минимум, одного оптического волокна, ментов, может быть выбран для каждой сети, или которое протянуто, при использовании, между каждой системы или типа системы в сети Таким внешней частью устройства и упомянутым накообразом, изобретение обеспечивает повышенный пительным лотком (лотками), где, как минимум, уровень модульности, создавая возможность исдва упомянутых направляющих элемента для оппользования комплекта с нужным количеством тических волокон могут быть соединены вместе (количествами), и/или типом (типами), и/или разНаправляющие элементы для оптического вомером (размерами) направляющих оптических локна в соответствии с пятым аспектом изобретеволокон для каждой сети или системы Дополниния могут, предпочтительно, быть непосредствентельно или альтернативно в комплекте могут быть но соединены вместе независимым образом В предусмотрены различные типы и размеры наальтернативном варианте комплект может дополправляющих оптических волокон, что дает вознительно содержать основание, например, раму, к можность монтажнику выбирать из комплекта которой прямо или косвенно могут быть присоенужное количество, размер и/или тип направляюдинены направляющие элементы Направляющие щих оптических волокон для каждого конкретного элементы, предпочтительно, взаимосвязаны послучая средством взаимоблокирующих деталей и/или посредством крепежных устройств, например, Каждый направляющий элемент для оптичевинтов, болтов и т п ских волокон в комплекте может, преимущественно, быть выполнен в виде плиты (или подобной, В этом описании термины "опора" и "основаобычно плоской, конструкции), например, опорной ние" (применительно к комплектам и устройствам плиты по данному изобретению) являются взаимозаменяемыми Предпочтительно, единственный или каждый направляющий элемент для оптических волокон В соответствии с шестым аспектом, изобретеимеет вход и выход, через которые, при использоние представляет собой устройство для размещевании, одно или более оптических волокон прохония оптического волокна, собранное из комплекта дят, соответственно, в направляющую и из нее в деталей в соответствии с любым из других аспекнакопительный лоток, присоединенный прямо или тов изобретения косвенно к направляющему элементу Выход наВ соответствии с седьмым аспектом изобреправляющей, предпочтительно, направляет единтение представляет собой корпус, содержащий ственное или каждое выходящее через нее оптиоболочку, и устройство для размещения оптичеческое волокно от плоскости направляющего ских волокон в соответствии с шестым аспектом элемента (например, плоскости плиты для тех изобретения, помещенное внутрь оболочки Этот вариантов изобретения, в которых направляющий корпус может, например, быть корпусом для разэлемент имеет форму плиты) и к накопительному мещения сростка кабеля, или отсеком или модулотку, где оно размещается Единственный или лем распределительной стойки каждый накопительный лоток, предпочтительно, В соответствии с восьмым аспектом, изобреотходит от направляющего элемента, к которому тение представляет собой комплект деталей для он прямо или косвенно присоединен, под углом от образования корпуса для размещения кабеля оп35° до 90°, предпочтительно, от 40° или 45° до 90° тических волокон, содержащий комплект по люпо отношению к плоскости направляющего элебому из аспектов с третьего по пятое, и оболочку мента (лотки установлены, предпочтительно, с для помещения в нее устройства для размещения возможностью поворота в диапазоне от 35° до оптических волокон Оболочка (в соответствии с 145°, более предпочтительно - от 45° до 135° по седьмым и восьмым аспектами изобретения), 12 11 51697 отношению к этой плоскости) Таким образом, набретения представляет собой направляющий правление оптического волокна (волокон) выхоэлемент для оптического волокна, содержащий дом направляющей обычно помогает избежать плиту, к которой прямо или косвенно может быть значительных нагрузок на оптическое волокно прикреплен один или более накопительных лотков (волокна) в области между направляющей и лотдля оптических волокон, причем единственный ком Преимущественно, выход единственной или или каждый направляющий элемент включает в каждой направляющей может содержать наклонсебя одну или более направляющих оптического ную плоскость или подобный элемент для наволокна для направления одной или более лент правления оптического волокна (волокон) от плосоптических волокон в указанный накопительный кости направляющего элемента с минимальным лоток, причем единственная или каждая направрадиусом изгиба, который, как минимум, равен ляющая имеет вход и выход, через которые укакритическому радиусу изгиба волокна (волокон) занная лента (ленты) волокон может проходить, соответственно, в направляющую и из нее и в укаКогда здесь используются термины "вход" и занный лоток, причем, выход направляющей име"выход", они обычно не относятся к направлению ет большую ширину, в плоскости плиты, чем ее световых сигналов, которые несут оптические вовход, так что, при использовании, ширина ленты локна, но относятся к обычному направлению, в волокон на входе направляющей, как минимум, котором оптические волокна вводятся в направприблизительно перпендикулярна, а на выходе ляющие оптических волокон, и направлению, в как минимум, приблизительно параллельна плоскотором они выходят из направляющих при прокости плиты хождении через них Обычно оптические волокна (которые обычно расположены в трубках или друЭтот аспект изобретения имеет то преимущегих носителях, или лентах по 4 - 12 волокон) ввоство, что в нем предотвращаются значительные дятся в направляющие оптических волокон нанагрузки на оптические волокна ленты Это происправляющих элементов и направляются через них ходит потому, что ленты могут направляться в перед тем, как они накапливаются в накопительнаправляющие в плоскости, в сущности, паралных лотках для оптических волокон лельной плоскости направляющего элемента, а вследствие того, что ширина ленты приблизиКогда указывается, что направляющие оптительно перпендикулярна (например, от 60° до 90°, ческих волокон установлены так, чтобы направпредпочтительно - от 70° до 90°) этим плоскостям, лять, как минимум, часть длины оптических вололента может изгибаться в пределах этой плоскокон, которые протянуты между внешней частью сти, чтобы быть направленной в направляющую устройства для размещения и накопительными Лента постепенно изгибается в направляющей лотками, это означает возможность того, что вопри прохождении от входа к выходу, так что на локна находятся в лентах или других носителях, выходе из направляющей она ориентирована или что одна или более трубок или других носитепрблизительно или преимущественно перпендилей помещены на таких отрезках волокон или вокулярно по отношению к ее ориентации на входе круг них, внутри или снаружи устройства для разПоэтому лента может быть изогнута, чтобы подамещения ваться в накопительный лоток, прямо или косвенПреимущественно, единственная или каждая но присоединенный, при использовании, к нанаправляющая оптических волокон единственного правляющему элементу, причем накопительный или каждого направляющего элемента комплекта лоток установлен под углом примерно от 35° до устроен таким образом, чтобы направлять, как 90°, предпочтительно - от 45° до 90° по отношеминимум, одну ленту (предпочтительно, только нию к плоскости направляющего элемента Изгиб одну ленту) оптических волокон Более предпочлент оптического волокна должно, конечно, сооттительно, выход направляющей имеет большую ветствовать критическому радиусу изгиб отдельширину, в плоскости направляющего элемента, ных волокон чем вход направителя, так что, при использовании, лента волокон направляется во вход направЕдинственная или каждая направляющая опляющей таким образом, что ее ширина (те ее тических волокон в направляющем элементе для относительно широкий размер) была, как миниоптических волокон, предпочтительно, содержит мум, приблизительно перпендикулярна плоскости канавку в элементе Предпочтительно, каждый направляющего элемента (например, под углом, направляющий элемент имеет множество таких как минимум, 60°, предпочтительно, как минимум, канавок на своей поверхности Направляющие, 70° по отношению к плоскости направляющего предпочтительно, расположены рядами, которые элемента), и направляется из выхода направявляются, в сущности, взаимно параллельными ляющей таким образом, что ее ширина была приСоседние направляющие в рядах, предпочтительблизительно параллельна плоскости направляюно, ориентированы в противоположных направлещего элемента (например, под углом не более, ниях, так что вход одной направляющей находитчем 40°, предпочтительно - не более, чем 30° по ся рядом с выходом соседней направляющей, и отношению к плоскости направляющего элеменнаоборот При использовании, два и более ната) Ширина входа направляющей, предпочтиправляющих элемента, предпочтительно, присоетельно, составляет не более 5 мм, более преддинены к основанию и/или соединены друг с друпочтительно - не более Змм, например, около гом в ряд (например, проходящий вдоль 2мм Ширина выхода направляющей, предпочтиоснования) Направляющие в направляющих элетельно, составляет, как минимум, 5,5мм, более ментах расположены, предпочтительно, в сущнопредпочтительно - как минимум, 6мм или 7мм сти, перпендикулярно направлению, в котором проходит ряд направляющих элементов НакопиСоответственно, девятый аспект данного изо 14 13 51697 тельные лотки для оптических волокон, при исразличные детали комплекта взаимно блокируютпользовании, предпочтительно, установлены в ся (например, по типу защелки) с единственной ряд, проходящий вдоль ряда направляющих элеили каждой деталью, к которой они присоединяментов Накопительные лотки для оптических воются при использовании В альтернативном варилокон расположены, предпочтительно, в сущноанте могут использоваться другие крепежные сти, параллельно направляющим и отходят от средства, например, адгезив, винты, гайки и болплоскости направляющих элементов Оптическое ты и т п волокно (волокна), направленное через одну или Далее изобретение будет описано на примере более направляющих, предпочтительно, направсо ссылкой на следующие прилагаемые чертежи ляется в соответствующий накопительный лоток На Фиг1А - 1С показана модульная опорная для оптических волокон из выхода (выходов) наплита для шарнирно установленных накопительправляющей (направляющих) ных лотков для оптических волокон, В некоторых предпочтительных вариантах На Фиг2А - 2В показана другая модульная изобретения каждый направляющий элемент опорная плита для шарнирно установленных навключает в себя установочное средство для устакопительных лотков для оптических волокон, новки множества накопительных лотков для оптиНа ФигЗ показано собранное устройство для ческих волокон Поэтому в таких вариантах наразмещения оптических волокон по настоящему правляющие элементы сами содержат опорные изобретению, присоединенное к основанию корпуплиты Когда присоединены накопительные лотки са для кабеля, для оптических волокон, образуется накопительНа Фиг4А - 4В схематически представлено ный модуль другое собранное устройство для размещения оптических волокон по настоящему изобретению, В других предпочтительных вариантах данноприсоединенное к основанию корпуса для кабеля, го изобретения комплект дополнительно содержит, как минимум, один опорный элемент, к котоНа Фиг 5 показан еще одно собранное органирому, при использовании, непосредственно затор устройство для размещения волокон по наприсоединяется единственный или каждый накостоящему изобретению, присоединенное к оснопительный лоток для оптических волокон, причем ванию корпуса для кабеля, каждый опорный элемент прямо или косвенно На Фиг 6 представлена схематическая иллюприсоединяется к направляющему элементу для страция основных деталей другого комплекта по оптических волокон Предпочтительно, единстнастоящему изобретению, венный или каждый накопительный лоток для опНа Фиг 7 представлен вид в перспективе детических волокон соединен с возможностью повоталей, показанных на Фиг 6, рота с опорным элементом Опорный элемент, На Фиг 8 подробно показан направляющий предпочтительно, имеет форму плиты или другой, элемент комплекта по настоящему изобретению, обычно плоской, конструкции На Фиг 9 показан ряд накопительных лотков Комплект может дополнительно содержать, для оптических волокон, присоединенных к опоркак минимум, одну закрывающую плиту, которая, ным плитам и закрывающим плитам, в соответстпри использовании, присоединена к, как минимум, вии с комплектом по настоящему изобретению, и одному соответствующему направляющему элеНа Фиг 10 показан корпус по настоящему изоменту, так что она перекрывает единственную или бретению каждую канавку, в сущности, предотвращая бокоНа Фиг 1 показана модульная опорная плита вое смещение оптических волокон из указанной 1, содержащая множество пар установочных канавки (канавок) Единственная или каждая засредств 3 в виде цельноформованных выступов, крывающая плита может представлять собой направленных вверх от плиты Установочные сплошную плиту, либо она может содержать отсредства 3 имеют отверстия для вхождения в них верстия, либо иметь форму решетки Единственшарнирных пальцев, выполненных на накопиный или каждый опорный элемент (если он имееттельных лотках Поэтому накопительные лотки ся), предпочтительно, соединен, при шарнирно установлены, при использовании, на использовании, как минимум, с одной закрываюопорной плите К каждому из лотков может обесщей плитой печиваться доступ при повороте всех лотков на одну боковую сторону, по направлению от лотка Поэтому для некоторых вариантов наиболее На Фиг 1 показаны также упругие зубцы 4 (также предпочтительно, чтобы, при использовании, наотходящие от опорной плиты), которые фиксируют правляющие элементы были присоединены к осшарнирные пальцы лотков в установочных среднованию и/или друг к другу, закрывающая плита ствах 3 (плиты) была присоединена к направляющим элементам, опорный элемент (элементы) был соКаждая пара установочных средств 3 соедиединен с закрывающей плитой (плитами), и наконена с соответствующей направляющей 5, котопительные лотки для оптических волокон были рая выполнена в форме открытой с боков канавки присоединены к опорному элементу (элементам) в плите При использовании, накопительный лоток Поэтому в таких вариантах направляющий эле7 для оптических волокон (Фиг 3) мент, закрывающий элемент и опорный элемент присоединен к определенной паре установочвместе образуют опорную плиту Когда присоединых средств 3, и одно или более оптических волонены накопительные лотки для оптических волокон или лент оптических волокон, протянутых от кон, образуется накопительный модуль Присоелотка, поступают в соответствующую канавку надинение может осуществляться любым правляющей Поскольку канавки направляющих 5 приемлемым способом Однако, предпочтительно, являются открытыми с боков, такие оптические 16 15 51697 волокна вводятся в них сбоку, т е не требуется лярна плоскости опорных плит На Фиг2В две вводить волокна через отверстие Это имеет то опорные плиты расположены рядом друг с другом, преимущество, что позволяет размещать в лотке образуя опорную плиту большего размера неразрезанные оптические волокна (с петлями), На ФигЗ показано устройство 19 для разменапример, в одиночных схемах или одиночных щения оптических волокон по данному изобретеэлементах нию, собранной и прикрепленной к основанию 21 корпуса для кабеля Устройство 19 содержит Каждая канавка направляющей 5 включает в опорную раму 23 и несколько (на чертеже - три) себя четыре наклонные плоскости 9, которые, при накопительных модуля 25, прикрепленных к опориспользовании, направляют одно или более оптиной раме 23 рядом друг с другом, так что их опорческих волокон между направляющей и его соотные плиты 27 вместе образуют опорную плиту ветствующим накопительным лотком, т е набольшего размера клонные плоскости направляют волокна от опорной плиты к лотку, шарнирно установленному Каждый накопительный модуль 25 содержит на опорной плите Наклонные плоскости размеопорную плиту 27 (другой конструкции, по сравнещены в относительно широкой центральной части нию с опорными плитами на Фиг 1 и 2), удержи11 каждой направляющей У каждого своего конца вающую множество шарнирно установленных лот13 направляющая имеет меньшую ширину, а такков 7 для накопления оптических волокон Каждая же изогнута по поверхности опорной плиты У конопорная плита 27 включает в себя средства 29 цов направляющих находятся проходящие, в сущприсоединения, которые взаимно блокированы ности, перпендикулярно их центральным частям (посредством типа защелки) с опорной рамой 23 проводящие каналы 15 для прохода оптических Опорная рама 23 выполнена из двух частей, волокон или лент от направляющих 5 к внешней каждая из которых содержит пару отстоящих друг части устройства для размещения волокон Оптиот друга вытянутых частей 31, которые соединены ческое волокно или лента оптических волокон момежду собой поперечным элементом 33 Каждая жет поэтому проходить от внешней части устройвытянутая часть 31 укреплена на основании 21 ства для размещения (например, от кабеля) вдоль корпуса Опорная рама 23 содержит множество одного проводящего канала 15 и в один конец 13 соединенных друг с другом труб (например, месоответствующей направляющей 5 Волокно или таллических), но возможны и другие виды рам, лента может проходить вдоль направителя 5 ченапример, такие, как показанная на Фиг 5 рез часть ширины опорной плиты и вверх по одНа Фиг4А и 4В представлены схематические ной или обеим наклонным плоскостям в накопиизображения другого собранного устройства 35 тельный лоток, установленный на опорной плите для размещения оптических волокон по данному (установленный посредством соответствующих изобретению, которое также прикреплено к осноустановочных средств 3) Волокно или лента мованию 21 корпуса Это устройство включает в себя жет образовывать одну или более петель в накотри различных модуля, прикрепленных к опорной пительном лотке, проходить из лотка и вниз по раме 23 рядом друг с другом Одним из модулей противоположным наклонным плоскостям в ту же является накопительный модуль 25, такой, как направляющую 5 Оно будет проходить вдоль напоказан на ФигЗ Модуль, расположенный рядом правляющей 5 мимо первых наклонных плоскос накопительным модулем 25, представляет собой стей от противоположного конца направляющей, в направляющий модуль 37, содержащий опорную другой проводящий канал 15 и затем к внешней плиту, поддерживающую множество изогнутых части устройства для размещения настенных выступов 39, между которыми могут направляться оптические волокна Рядом с наКогда используются ленты оптического волокправляющим модулем 37 находится отводящий на, основная ширина лент будет, в основном, премодуль 40, содержащий опорную плиту 27, удеримущественно перпендикулярна плоскости опорживающую множество отводящих средств Даже ной плиты в проводящих каналах 15 и областях у несмотря на наличие зазора между соседними концов 13 относительно узкого конца направляюопорными плитами 27, прикрепленными к опорной щих 5 Однако, в относительно широких ценплите, в результате образуется опорная плита тральных частях 11 ленты будут обычно изгибатьбольшего размера, содержащая все различные ся под углом примерно 90°, так что в тех областях, модульные элементы где они направляются к лоткам наклонными плоскостями 9, их основная ширина будет, в основном, На Фиг 5 показано еще одно устройство для преимущественно параллельна плоскости опорразмещения волокон по данному изобретению, ной плиты Размеры направляющих, предпочтиприкрепленное к основанию корпуса тельно, заранее определяются, чтобы обеспечить На Фиг 6 представлено схематическое изоили облегчить это изменение ориентации лент, бражение еще одного комплекта 101 деталей по которое необходимо, поскольку ленты оптических данному изобретению Комплект содержит один волокон обычно не должны изгибаться вокруг оси, или более накопительных лотков 7 для оптических которая перпендикулярна их основной ширине волокон, один или более опорных элементов 105 (в виде плит), одну или более закрывающих плит Опорные плиты, представленные на Фиг2А и 107, один или более направляющих элементов 2В, сходны с опорной плитой, показанной на 109 (в виде плит) и одно или более оснований 111 Фиг1, за исключением того, что проводящие ка(также в виде плит) Опорный элемент 105, закрыналы содержат множество узких каналов 17, вающая плита 107 и направляющий элемент 109 предназначенных для проведения лент оптичевместе (т е будучи соединенными вместе) соских волокон, ориентированных таким образом, ставляют опорную плиту, например, такую, как что их основная ширина, в сущности, перпендику 18 17 51697 показанные на Фиг 1 - 5 Опорный элемент, закры135 направляющего элемента 109 (см Фиг 8) вающая плита, направляющий элемент и накопиКаждый направляющий элемент 109 (часть тельные лотки для оптических волокон вместе которого, включающая четыре направляющие 135, составляют накопительный модуль Направляюпоказана на Фиг 8) содержит ряд направляющих щие элементы 109 могут быть прикреплены к ос135 в виде, в сущности, взаимно параллельных новной поверхности 112 основания 111 (см Фиг 7) канавок Соседние канавки направляющих 135 для образования ряда направляющих элементов этого ряда ориентированы в противоположных вдоль основания Прикрепление направляющих направлениях, так чтобы вход 137 одной канавки элементов 109 к основанию 11, предпочтительно, находился рядом с выходом 133 следующий соосуществляется посредством взаимно блокируюседний направляющей, и наоборот К своему выщих деталей (не показаны) или посредством адгеходу 133 глубина каждой канавки направляющей зива 135 становится меньше, и у выхода 133 находится наклонная плоскость, которая, при использовании, Различные детали комплекта 101 показаны направляет выходящие оптические волокна от более подробно на Фиг 7 Показаны два накопиплоскости плиты 109 направляющего элемента к тельных лотка 7 для оптических волокон Лотки 7 соответствующему накопительному лотку 7 для имеют обычно округлую (овальную) форму, хотя оптических волокон, прикрепленному над плитой может использоваться и другая форма Оптиче109 направляющего элемента, как показано ские волокна размещаются при использовании на стрелкой А Также по направлению от своего вхоосновной поверхности 113 лотка 7 и удерживаютда 137 к выходу 133 каждая канавка направляюся на месте при помощи фиксаторов 115 волокон щей 135 становится меньше по своей ширине (т е Сростки, разделители, соединители и другие прив плоскости плиты 109 направляющего элемента) способления для оптических волокон также могут Это, при использовании, дает эффект закручиваразмещаться на лотках в фиксаторах 117 приспония (или поворота) ленты оптических волокон (не соблений Лотки 7, при использовании, присоедипоказана), проходящей вдоль канавки направнены с возможностью поворота к опорному элеляющей 135, от ориентации, при которой на входе менту 105 посредством шарнирных пальцев 119 137 ширина ленты, в сущности, перпендикулярна Это более подробно показано на Фиг 9, где предплоскости плиты направляющего элемента, до ставлен ряд накопительных лотков 7 для оптичеориентации, при которой на выходе 133 ширина ских волокон (которые несколько отличаются от ленты, в сущности, параллельна плоскости плиты показанных на Фиг 7), присоединенных с возможнаправляющего элемента Это имеет то преимуностью поворота к двум опорным элементам 105, щество, что лента оптических волокон, входящая которые, в свою очередь, присоединены к двум в устройство как указано на Фиг 7 стрелкой В, т е закрывающим плитам 107 (опорные элементы 105 вдоль основания 111 в вертикальном направлении и закрывающие плиты 107 являются, в сущности, (те когда ее ширина, в сущности, перпендикуляртакими же, как показанные на Фиг 7) Шарнирные на плоскости плиты 111 основания), может быть пальцы 119 установлены в отверстиях 120 на изогнута для вхождения в канавку направляющей опорных элементах 105 и удерживаются на месте 135 направляющего элемента 109, прикрепленнопосредством отходящего рычага 121 лотка, котого к плите 111 основания, а по выходе из канавки рый фиксируется на месте упругими выступами направляющей 135 она может быть изогнута для 123 на опорных элементах 105 Лотки 7, как покапроведения ее в лоток 7, который расположен под зано на Фиг 9, наклонены под углом около 45° по углом примерно от 45° до 90° по отношению к отношению к плоскости опорных элеменплите основания тов/закрывающих плит (которая параллельна плоскостям направляющих элементов и основаНа Фиг 10 показан корпус 139 по данному изония) Лотки могут, предпочтительно, поворачибретению Корпус 139 содержит состоящую из ваться на угол от 45° до 135° по отношению к этим двух частей оболочку (нижнюю часть 141 и верхплоскостям, чтобы обеспечить доступ к поверхнонюю,- или куполообразную,- часть 143) и устройссти 113 каждого из ряда лотков тво 101 для размещения оптических волокон по данному изобретению Корпус включает в себя На Фиг 9 опорные элементы 105 прикреплены два основания 111 (которые, для простоты, пока(предпочтительно посредством взаимоблокируюзаны без лотков или других приспособлений), кощих защелок) к закрывающим плитам 107 Закрыторые установлены на нижней части 141 корпуса вающие плиты 107 имеют отверстия 125, которые, Части 145 оснований 111 содержат проводящие и при использовании, взаимно соединяются с соотуправляющие устройства для оптических волокон ветствующими упругими выступами 127 на наНижняя часть 141 содержит кабельные входные правляющих элементах 109 (см Фиг 7 и 8) Заотверстия 147 Куполообразная часть 143 может крывающие плиты 107 также имеют направленные быть присоединена к нижней части 141 посредстнаклонно вверх (те наклонно по направлению к вом зажимного кольца (не показано), и корпус, лоткам 7) части 129, которые имеют направленпредпочтительно, герметизирован уплотнительные наклонно вверх отверстия 131 При использоным кольцом, расположенным между частью 141 и вании в каждое из этих отверстий 131 входит выкуполообразной частью 143 ходная наклонная плоскость 133 направляющей 20 51697 19 ФигЛВ, Фиг.іА. 1 5 % 1 7 Фиг Л С. 1 9 1 3 1 Фиг.2А. 9 1 3 Фиг.2В. 2 5 Фиг.4А. 1 g 1 1 3 13 21 51697 22 Фиг.: 23 51697 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
