Автомат скидання відбивачів

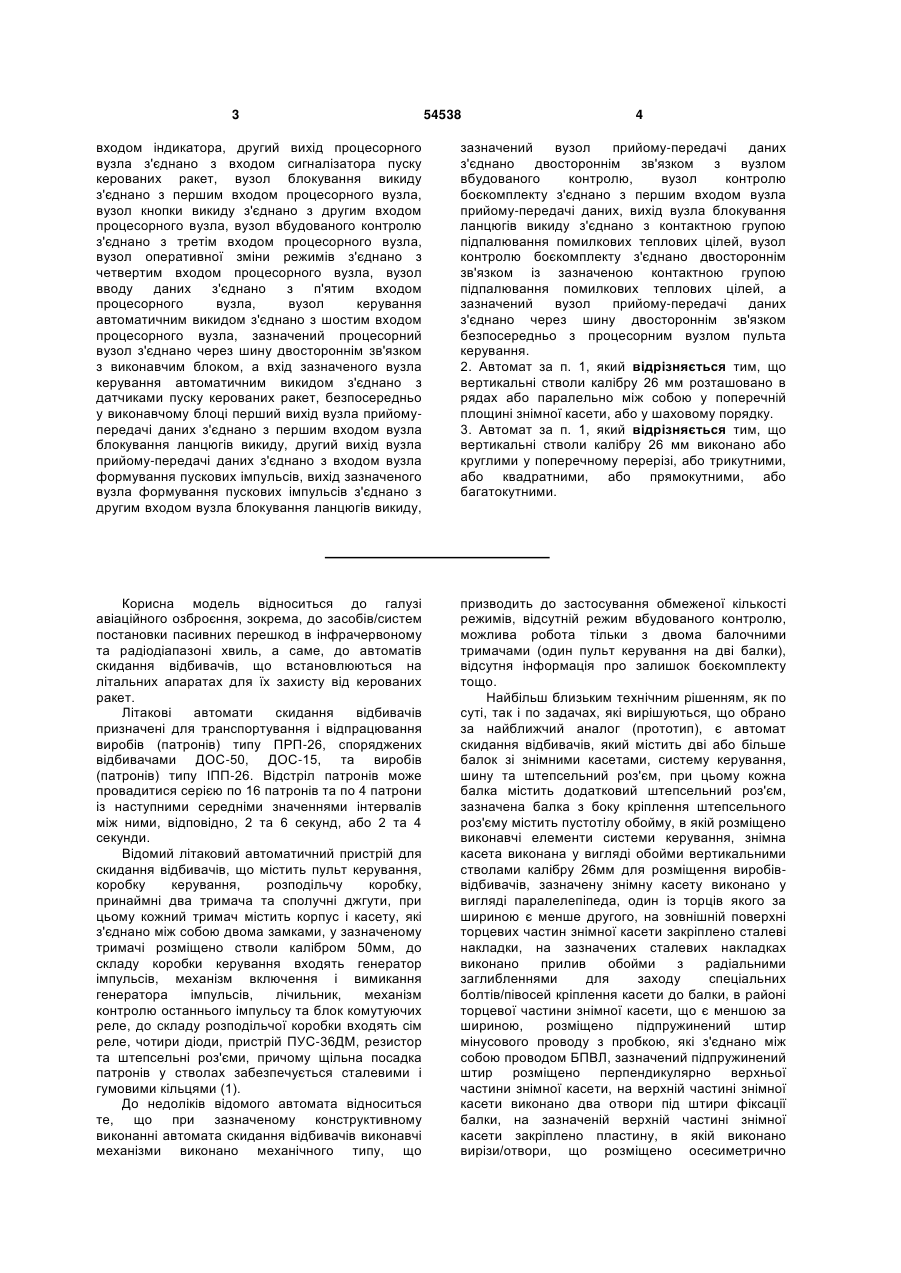

1. Автомат скидання відбивачів, який містить дві або більше балок зі знімними касетами, систему керування, шину та штепсельний роз'єм, при цьому кожна балка містить додатковий штепсельний роз'єм, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщено виконавчі елементи системи керування, знімна касета виконана у вигляді обойми з вертикальними стволами калібру 26 мм для розміщення виробів-відбивачів, зазначену знімну касету виконано у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплено сталеві накладки, на зазначених сталевих накладках виконано приливок обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщено підпружинений штир мінусового проводу з пробкою, які з'єднано між собою проводом БПВЛ, зазначений підпружинений штир розміщено перпендикулярно до верхньої частини знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплено пластину, в якій виконано вирізи/отвори, що розміщено осесиметрично відносно вертикальних стволів для розміщення виробів-відбивачів та отворів під штирі фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлено втулку, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між торцевими поверхнями фігурного профілю та кришки, а також в районі контакту 2 (19) 1 3 54538 4 входом індикатора, другий вихід процесорного вузла з'єднано з входом сигналізатора пуску керованих ракет, вузол блокування викиду з'єднано з першим входом процесорного вузла, вузол кнопки викиду з'єднано з другим входом процесорного вузла, вузол вбудованого контролю з'єднано з третім входом процесорного вузла, вузол оперативної зміни режимів з'єднано з четвертим входом процесорного вузла, вузол вводу даних з'єднано з п'ятим входом процесорного вузла, вузол керування автоматичним викидом з'єднано з шостим входом процесорного вузла, зазначений процесорний вузол з'єднано через шину двостороннім зв'язком з виконавчим блоком, а вхід зазначеного вузла керування автоматичним викидом з'єднано з датчиками пуску керованих ракет, безпосередньо у виконавчому блоці перший вихід вузла прийомупередачі даних з'єднано з першим входом вузла блокування ланцюгів викиду, другий вихід вузла прийому-передачі даних з'єднано з входом вузла формування пускових імпульсів, вихід зазначеного вузла формування пускових імпульсів з'єднано з другим входом вузла блокування ланцюгів викиду, зазначений вузол прийому-передачі даних з'єднано двостороннім зв'язком з вузлом вбудованого контролю, вузол контролю боєкомплекту з'єднано з першим входом вузла прийому-передачі даних, вихід вузла блокування ланцюгів викиду з'єднано з контактною групою підпалювання помилкових теплових цілей, вузол контролю боєкомплекту з'єднано двостороннім зв'язком із зазначеною контактною групою підпалювання помилкових теплових цілей, а зазначений вузол прийому-передачі даних з'єднано через шину двостороннім зв'язком безпосередньо з процесорним вузлом пульта керування. 2. Автомат за п. 1, який відрізняється тим, що вертикальні стволи калібру 26 мм розташовано в рядах або паралельно між собою у поперечній площині знімної касети, або у шаховому порядку. 3. Автомат за п. 1, який відрізняється тим, що вертикальні стволи калібру 26 мм виконано або круглими у поперечному перерізі, або трикутними, або квадратними, або прямокутними, або багатокутними. Корисна модель відноситься до галузі авіаційного озброєння, зокрема, до засобів/систем постановки пасивних перешкод в інфрачервоному та радіодіапазоні хвиль, а саме, до автоматів скидання відбивачів, що встановлюються на літальних апаратах для їх захисту від керованих ракет. Літакові автомати скидання відбивачів призначені для транспортування і відпрацювання виробів (патронів) типу ПРП-26, споряджених відбивачами ДОС-50, ДОС-15, та виробів (патронів) типу ІПП-26. Відстріл патронів може провадитися серією по 16 патронів та по 4 патрони із наступними середніми значеннями інтервалів між ними, відповідно, 2 та 6 секунд, або 2 та 4 секунди. Відомий літаковий автоматичний пристрій для скидання відбивачів, що містить пульт керування, коробку керування, розподільчу коробку, принаймні два тримача та сполучні джгути, при цьому кожний тримач містить корпус і касету, які з'єднано між собою двома замками, у зазначеному тримачі розміщено стволи калібром 50мм, до складу коробки керування входять генератор імпульсів, механізм включення і вимикання генератора імпульсів, лічильник, механізм контролю останнього імпульсу та блок комутуючих реле, до складу розподільчої коробки входять сім реле, чотири діоди, пристрій ПУС-36ДМ, резистор та штепсельні роз'єми, причому щільна посадка патронів у стволах забезпечується сталевими і гумовими кільцями (1). До недоліків відомого автомата відноситься те, що при зазначеному конструктивному виконанні автомата скидання відбивачів виконавчі механізми виконано механічного типу, що призводить до застосування обмеженої кількості режимів, відсутній режим вбудованого контролю, можлива робота тільки з двома балочними тримачами (один пульт керування на дві балки), відсутня інформація про залишок боєкомплекту тощо. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, що обрано за найближчий аналог (прототип), є автомат скидання відбивачів, який містить дві або більше балок зі знімними касетами, систему керування, шину та штепсельний роз'єм, при цьому кожна балка містить додатковий штепсельний роз'єм, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщено виконавчі елементи системи керування, знімна касета виконана у вигляді обойми вертикальними стволами калібру 26мм для розміщення виробіввідбивачів, зазначену знімну касету виконано у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплено сталеві накладки, на зазначених сталевих накладках виконано прилив обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщено підпружинений штир мінусового проводу з пробкою, які з'єднано між собою проводом БПВЛ, зазначений підпружинений штир розміщено перпендикулярно верхньої частини знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплено пластину, в якій виконано вирізи/отвори, що розміщено осесиметрично 5 відносно вертикальних стволів для розміщення виробів-відбивачів та отворів під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлено втулку, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між торцевими поверхнями фігурного профілю та кришки, а також в районі контакту пластини касети з фігурним профілем розміщено гумові ущільнення, другий кінець зазначеної балки, що є протилежним пустотілій обоймі, виконано у вигляді кронштейну, у профілі балки виконано вертикальні отвори, в яких розміщено ізоляційні втулки, кількість вертикальних отворів в профілі балки виконано дорівнюючою кількості вертикальних стволів знімної касети, вертикальні стволи калібру 26мм розташовано в один, два чи більше рядів відносно бічних стінок знімної касети, зазначені вертикальні стволи знімної касети розміщено у рядах уздовж бічної сторони зазначеної знімної касети, над кожною втулкою встановлено колодки із сталевими підпружиненими контактами, у нижній частині балки розміщено два спеціальних болта/півосі кріплення касети до балки, які защіпаються підпружиненими штифтами/фіксаторами, у верхній частині балки розміщено два сталевих штиря для фіксації положення касети відносно сталевих підпружинених контактів, кожний із зазначених підпружинених контактів з'єднано проводом з відповідним виконавчим елементом системи керування, знімну касету розміщено між обоймою та кронштейном, підпружинений штир мінусового проводу встановлено з можливістю контакту з мінусовим контактом балки, знімні касети та виконавчі елементи системи керування з'єднано через шину з відповідними керуючими пристроями, розміщеними в кабіні літального апарата (2). До недоліків відомого автомата, що обрано за найближчий аналог (прототип), відноситься те, що при зазначеному конструктивному виконанні автомата скидання відбивачів виконавчі механізми виконано механічного типу, що призводить до застосування обмеженої кількості режимів, відсутній автоматичний режим, відсутній режим вбудованого контролю, можлива робота тількиз двома балочними тримачами (один пульт керування на дві балки), відсутня інформація про залишок боєкомплекту тощо. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу та виконання виконавчих пристроїв системи керування на електронній базі забезпечити підвищення ефективності застосування та надійності використання автомата скидання відбивачів, можливість роботи як в ручному, так і в автоматичному режимі, можливість автоматизованого контролю і пошуку несправностей, можливість роботи з будь-якою кількістю балочних тримачів, отримання даних щодо боєкомплекту і можливість здійснення уніфікації для різних типів літальних апаратів. 54538 6 Суть корисної моделі в автоматі скидання відбивачів, який містить дві або більше балок зі знімними касетами, систему керування, шину та штепсельний роз'єм, при цьому кожна балка містить додатковий штепсельний роз'єм, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщено виконавчі елементи системи керування, знімна касета виконана у вигляді обойми з вертикальними стволами калібру 26мм для розміщення виробів-відбивачів, зазначену знімну касету виконано у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплено сталеві накладки, на зазначених сталевих накладках виконано прилив обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщено підпружинений штир мінусового проводу з пробкою, які з'єднано між собою проводом БПВЛ, зазначений підпружинений штир розміщено перпендикулярно верхньої частини знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплено пластину, в якій виконано вирізи/отвори, що розміщено осесиметрично відносно вертикальних стволів для розміщення виробів-відбивачів та отворів під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлено втулку, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між торцевими поверхнями фігурного профілю та кришки, а також в районі контакту пластини касети з фігурним профілем розміщено гумові ущільнення, другий кінець зазначеної балки, що є протилежним пустотілій обоймі, виконано у вигляді кронштейну, у профілі балки виконано вертикальні отвори, в яких розміщено ізоляційні втулки, кількість вертикальних отворів в профілі балки виконано дорівнюючою кількості вертикальних стволів знімної касети, вертикальні стволи калібру 26мм розташовано в один, два чи більше рядів відносно бічних стінок знімної касети, зазначені вертикальні стволи знімної касети розміщено у рядах уздовж бічної сторони зазначеної знімної касети, над кожною втулкою встановлено колодки із сталевими підпружиненими контактами, у нижній частині балки розміщено два спеціальних болта/півосі кріплення касети до балки, які защіпаються підпружиненими штифтами/фіксаторами, у верхній частині балки розміщено два сталевих штиря для фіксації положення касети відносно сталевих підпружинених контактів, кожний із зазначених підпружинених контактів з'єднано проводом з відповідним виконавчим елементом системи керування, знімну касету розміщено між обоймою та кронштейном, підпружинений штир мінусового проводу встановлено з можливістю контакту з мінусовим контактом балки, знімні касети та виконавчі елементи системи керування з'єднано 7 через шину з відповідними керуючими пристроями, розміщеними в кабіні літального апарата дві або більше балок зі знімними касетами, систему керування, шину та штепсельний роз'єм, при цьому кожна балка містить додатковий штепсельний роз'єм, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщено виконавчі елементи системи керування, знімна касета виконана у вигляді обойми з вертикальними стволами калібру 26мм для розміщення виробів-відбивачів, зазначену знімну касету виконано у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплено сталеві накладки, на зазначених сталевих накладках виконано прилив обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщено підпружинений штир мінусового проводу з пробкою, які з'єднано між собою проводом БПВЛ, зазначений підпружинений штир розміщено перпендикулярно верхньої частини знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплено пластину, в якій виконано вирізи/отвори, що розміщено осесиметрично відносно вертикальних стволів для розміщення виробів-відбивачів та отворів під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлено втулку, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між торцевими поверхнями фігурного профілю та кришки, а також в районі контакту пластини касети з фігурним профілем розміщено гумові ущільнення, другий кінець зазначеної балки, що є протилежним пустотілій обоймі, виконано у вигляді кронштейну, у профілі балки виконано вертикальні отвори, в яких розміщено ізоляційні втулки, кількість вертикальних отворів в профілі балки виконано дорівнюючою кількості вертикальних стволів знімної касети, вертикальні стволи калібру 26мм розташовано в один, два чи більше рядів відносно бічних стінок знімної касети, зазначені вертикальні стволи знімної касети розміщено у рядах уздовж бічної сторони зазначеної знімної касети, над кожною втулкою встановлено колодки із сталевими підпружиненими контактами, у нижній частині балки розміщено два спеціальних болта/півосі кріплення касети до балки, які защіпаються підпружиненими штифтами/фіксаторами, у верхній частині балки розміщено два сталевих штиря для фіксації положення касети відносно сталевих підпружинених контактів, кожний із зазначених підпружинених контактів з'єднано проводом з відповідним виконавчим елементом системи керування, знімну касету розміщено між обоймою та кронштейном, підпружинений штир мінусового проводу встановлено з можливістю контакту з мінусовим контактом балки, знімні касети та 54538 8 виконавчі елементи системи керування з'єднано через шину з відповідними керуючими пристроями, розміщеними в кабіні літального апарата, полягає в тому, що до складу системи керування входять пульт керування та виконавчий блок. Суть корисної моделі полягає і в тому, що до складу пульта керування входять процесорний вузол, індикатор, сигналізатор пуску керованих ракет, вузол електроживлення, вузол блокування викиду, вузол кнопки викиду з кнопкою викиду помилкових теплових цілей, вузол оперативної зміни режимів, вузол вбудованого контролю, вузол вводу даних з кнопками вводу даних та вузол керування автоматичним викидом, до складу виконавчого блоку входять вузол прийомупередачі даних, вузол формування пускових імпульсів, вузол блокування ланцюгів викиду, вузол вбудованого контролю та вузол контролю боєкомплекту. Суть корисної моделі полягає також і в тому, що безпосередньо в пульті керування перший вихід процесорного вузла з'єднано з входом індикатора, другий вихід процесорного вузла з'єднано з входом сигналізатора пуску керованих ракет, вузол блокування викиду з'єднано з першим входом процесорного вузла, вузол кнопки викиду з'єднано з другим входом процесорного вузла, вузол вбудованого контролю з'єднано з третім входом процесорного вузла, вузол оперативної зміни режимів з'єднано з четвертим входом процесорного вузла, вузол вводу даних з'єднано з п'ятим входом процесорного вузла, вузол керування автоматичним викидом з'єднано з шостим входом процесорного вузла, зазначений процесорний вузол з'єднано через шину двостороннім зв'язком з виконавчим блоком, а вхід зазначеного вузла керування автоматичним викидом з'єднано з датчиками пуску керованих ракет, безпосередньо у виконавчому блоці перший вихід вузла прийомупередачі даних з'єднано з першим входом вузла блокування ланцюгів викиду, другий вихід вузла прийому-передачі даних з'єднано з входом вузла формування пускових імпульсів, вихід зазначеного вузла формування пускових імпульсів з'єднано з другим входом вузла блокування ланцюгів викиду, зазначений вузол прийому-передачі даних з'єднано двостороннім зв'язком з вузлом вбудованого контролю, вузол контролю боєкомплекту з'єднано з першим входом вузла прийому-передачі даних, вихід вузла блокування ланцюгів викиду з'єднано з контактною групою підпалювання помилкових теплових цілей, вузол контролю боєкомплекту з'єднано двостороннім зв'язком із зазначеною контактною групою підпалювання помилкових теплових цілей, а зазначений вузол прийому-передачі даних з'єднано через шину двостороннім зв'язком безпосередньо з процесорним вузлом пульта керування. Новим в корисній моделі є й те, що вертикальні стволи калібру 26мм розташовано в рядах або паралельно між собою у поперечній площині знімної касети, або у шаховому порядку, а зазначені вертикальні стволи калібру 26мм виконано або круглими у поперечному перерізі, 9 або трикутними, або квадратними, або прямокутними, або багатокутними. Порівняльний аналіз технічного рішення із прототипом показує, що автомат скидання відбивачів, який заявляється, відрізняється тим, що до складу системи керування входять пульт керування та виконавчий блок, при цьому до складу пульта керування входять процесорний вузол, індикатор, сигналізатор пуску керованих ракет, вузол електроживлення, вузол блокування викиду, вузол кнопки викиду з кнопкою викиду помилкових теплових цілей, вузол оперативної зміни режимів, вузол вбудованого контролю, вузол вводу даних з кнопками вводу даних та вузол керування автоматичним викидом, до складу виконавчого блоку входять вузол прийомупередачі даних, вузол формування пускових імпульсів, вузол блокування ланцюгів викиду, вузол вбудованого контролю та вузол контролю боєкомплекту, причому безпосередньо в пульті керування перший вихід процесорного вузла з'єднано з входом індикатора, другий вихід процесорного вузла з'єднано з входом сигналізатора пуску керованих ракет, вузол блокування викиду з'єднано з першим входом процесорного вузла, вузол кнопки викиду з'єднано з другим входом процесорного вузла, вузол вбудованого контролю з'єднано з третім входом процесорного вузла, вузол оперативної зміни режимів з'єднано з четвертим входом процесорного вузла, вузол вводу даних з'єднано з п'ятим входом процесорного вузла, вузол керування автоматичним викидом з'єднано з шостим входом процесорного вузла, зазначений процесорний вузол з'єднано через шину двостороннім зв'язком з виконавчим блоком, а вхід зазначеного вузла керування автоматичним викидом з'єднано з датчиками пуску керованих ракет, безпосередньо у виконавчому блоці перший вихід вузла прийому-передачі даних з'єднано з першим входом вузла блокування ланцюгів викиду, другий вихід вузла прийому-передачі даних з'єднано з входом вузла формування пускових імпульсів, вихід зазначеного вузла формування пускових імпульсів з'єднано з другим входом вузла блокування ланцюгів викиду, зазначений вузол прийому-передачі даних з'єднано двостороннім зв'язком з вузлом вбудованого контролю, вузол контролю боєкомплекту з'єднано з першим входом вузла прийому-передачі даних, вихід вузла блокування ланцюгів викиду з'єднано з контактною групою підпалювання помилкових теплових цілей, вузол контролю боєкомплекту з'єднано двостороннім зв'язком із зазначеною контактною групою підпалювання помилкових теплових цілей, зазначений вузол прийому-передачі даних з'єднано через шину двостороннім зв'язком безпосередньо з процесорним вузлом пульта керування, вертикальні стволи калібру 26мм розташовано в рядах або паралельно між собою у поперечній площині знімної касети, або у шаховому порядку, а зазначені вертикальні стволи калібру 26мм виконано або круглими у поперечному перерізі, або трикутними, або 54538 10 квадратними, або прямокутними, або багатокутними. Таким чином автомат скидання відбивачів, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блоксхема конструктивного виконання автомата скидання відбивачів, який заявляється, на Фіг.2 показана блок-схема системи керування автомата скидання відбивачів, який заявляється, на Фіг.3 показана блок-схема пульта керування, що входить до складу системи керування автомата скидання відбивачів, який заявляється, на Фіг.4 показана блок-схема виконавчого блоку, що входить до складу системи керування автомата скидання відбивачів, який заявляється. Автомат (позиція 1) скидання відбивачів, який заявляється, містить (як варіант конструктивного виконання - див. схеми на Фіг.1-4) дві або більше балок 2 зі знімними касетами 3, систему 4 керування, шину 5, штепсельний роз'єм 6 та додатковий штепсельний роз'єм 7 (див. схему на Фіг.1). Конструктивно кожна із зазначених балок 2 з боку кріплення штепсельного роз'єму 6 містить пустотілу обойму 8, в якій розміщено виконавчі елементи системи 4 керування (див. блок-схеми на Фіг.3-4). Конструктивно кожна знімна касета 3 виконана у вигляді обойми з вертикальними стволами 9 калібру 26мм для розміщення виробіввідбивачів 10 - помилкових теплових цілей (див. блок-схему на Фіг.1). Зазначену знімну касету 3 виконано у вигляді паралелепіпеда, один із торців якого за шириною є менше другого. Конструктивно і технологічно на зовнішній поверхні торцевих частин знімної касети 3 закріплено сталеві накладки 11, при цьому на зазначених сталевих накладках 11 виконано прилив 12 обойми з радіальними заглибленнями 13 для заходу спеціальних болтів/півосей 14 кріплення касети 3 до балки 2 (див. блок-схему на Фіг.1). Конструктивно в районі торцевої частини знімної касети 3, що є меншою за шириною, розміщено підпружинений штир 15 мінусового проводу 16 з пробкою 17, які з'єднано між собою проводом БПВЛ (позиція 18) (див. блок-схему на Фіг.1). Зазначений підпружинений штир 15 розміщено перпендикулярно верхньої частини знімної касети 3. Конструктивно на верхній частині знімної касети 3 виконано два отвори під штири 19 фіксації балки 2. На зазначеній верхній частині знімної касети 3 закріплено пластину 20, в якій виконано вирізи/отвори 21, що розміщено осесиметрично відносно вертикальних стволів 9 для розміщення виробів-відбивачів 10 (помилкових теплових цілей) та отворів під штири 19 фіксації балки 2 (див. блок-схему на Фіг.1). Конструктивно в нижній частині знімної касети 3 в районі розташування пробки 17 підпружиненого штиря 15 мінусового проводу 16 встановлено втулку 22 (див. блоксхему на Фіг.1). Конструктивно і технологічно балку 2 виконано у вигляді фігурного профілю, який закривається кришкою 23 (див. блок-схему на Фіг.1). Між торцевими поверхнями фігурного профілю та кришки 23, а також в районі контакту 11 пластини 20 знімної касети 3 з фігурним профілем розміщено гумові ущільнення 24. Другий кінець зазначеної балки 2, що є протилежним пустотілій обоймі 8, виконано у вигляді кронштейну. Конструктивно у профілі балки 2 виконано вертикальні отвори, в яких розміщено ізоляційні втулки 25 (див. блок-схему на Фіг.1). Конструктивно і технологічно кількість вертикальних отворів в профілі балки 2 виконано дорівнюючою кількості вертикальних стволів 9 знімної касети 3. Конструктивно і технологічно зазначені вертикальні стволи калібру 26мм розташовано в один, два чи більше рядів відносно бічних стінок знімної касети 3. Зазначені вертикальні стволи 9 знімної касети 3 розміщено у рядах уздовж бічної сторони зазначеної знімної касети 3. Конструктивно і технологічно над кожною втулкою 22 встановлено колодки 26 із сталевими підпружиненими контактами 27 (див. блок-схему на Фіг.1). Конструктивно і технологічно у нижній частині балки 2 розміщено два спеціальних болта/півосі 14 кріплення касети 3 до балки 2, які защіпаються підпружиненими штифтами/фіксаторами 28 (див. блок-схему на Фіг.1). Конструктивно і технологічно у верхній частині балки 2 розміщено два сталевих штиря 29 для фіксації положення касети 3 відносно сталевих підпружинених контактів 27. Кожний із зазначених сталевих підпружинених контактів 27 з'єднано проводом 30 з відповідним виконавчим елементом системи 4 керування (див. блок-схему на Фіг.1). Конструктивно і технологічно знімну кассету 3 розміщено між пустотілою обоймою 8 та кронштейном 32 (див. блок-схему на Фіг.1). Конструктивно і технологічно підпружинений штир 15 мінусового проводу 16 встановлено з можливістю контакту з мінусовим контактом 33 балки 2 (див. блок-схему на Фіг.1). Знімні касети 3 та виконавчі елементи системи керування 4 з'єднано через шину 5 з відповідними керуючими пристроями 34, розміщеними в кабіні 35 літального апарата 36 (див. блок-схему на Фіг.1). Конструктивно до складу системи 4 керування входять пульт керування (позиція 37) та виконавчий блок (позиція 38) (див. блок-схеми на Фіг.1-2). Конструктивно до складу пульта керування (позиція 37) входять процесорний вузол 39, індикатор 40, сигналізатор 41 пуску керованих ракет, вузол електроживлення (позиція 42), вузол 43 блокування викиду, вузол 44 кнопки викиду з кнопкою 45 викиду помилкових теплових цілей (позиція 10), вузол 46 оперативної зміни режимів, вузол 47 вбудованого контролю, вузол 48 вводу даних з кнопками 49 вводу даних та вузол 50 керування автоматичним викидом (див. блоксхему на Фіг.3). Конструктивно до складу виконавчого блоку (позиція 38) входять вузол 51 прийому-передачі даних, вузол 52 формування пускових імпульсів, вузол 53 блокування ланцюгів викиду, вузол 54 вбудованого контролю та вузол 55 контролю боєкомплекту (див. блок-схему на Фіг.4). Конструктивно і технологічно безпосередньо в пульті керування (позиція 37) перший вихід 54538 12 процесорного вузла (позиція 39) з'єднано з входом індикатора 40, другий вихід процесорного вузла (позиція 39) з'єднано з входом сигналізатора 41 пуску керованих ракет, вузол 43 блокування викиду з'єднано з першим входом процесорного вузла (позиція 39), вузол 44 кнопки викиду з'єднано з другим входом процесорного вузла, вузол вбудованого контролю з'єднано з третім входом процесорного вузла (позиція 39), вузол 46 оперативної зміни режимів з'єднано з четвертим входом процесорного вузла (позиція 39), вузол 48 вводу даних з'єднано з п'ятим входом процесорного вузла (позиція 39), вузол 50 керування автоматичним викидом з'єднано з шостим входом процесорного вузла (позиція 39), зазначений процесорний вузол (позиція 39) з'єднано через шину 5 двостороннім зв'язком з виконавчим блоком (позиція 38), а вхід зазначеного вузла 50 керування автоматичним викидом з'єднано з датчиками 56 пуску керованих ракет (що розміщено на борту літального апарату 36 (див. блок-схему на Фіг.3). Конструктивно і технологічно безпосередньо у виконавчому блоці (позиція 38) перший вихід вузла 51 прийому-передачі даних з'єднано з першим входом вузла 53 блокування ланцюгів викиду, другий вихід вузла 51 прийому-передачі даних з'єднано з входом вузла 52 формування пускових імпульсів, вихід зазначеного вузла 52 формування пускових імпульсів з'єднано з другим входом вузла 53 блокування ланцюгів викиду, зазначений вузол 51 прийому-передачі даних з'єднано двостороннім зв'язком з вузлом 54 вбудованого контролю, вузол 55 контролю боєкомплекту з'єднано з першим входом вузла 51 прийому-передачі даних, вихід вузла 53 блокування ланцюгів викиду з'єднано з контактною групою 57 підпалювання помилкових теплових цілей (позиція 10), вузол 55 контролю боєкомплекту з'єднано двостороннім зв'язком із зазначеною контактною групою 57 підпалювання помилкових теплових цілей (позиція 10), а зазначений вузол 51 прийому-передачі даних з'єднано через шину 5 двостороннім зв'язком безпосередньо з процесорним вузлом 39 пульта керування 37 (див. блок-схеми на Фіг.4). Конструктивно і технологічно вертикальні стволи 9 (калібру 26мм) розташовано в рядах або паралельно між собою у поперечній площині знімної касети 3, або у шаховому порядку. Зазначені вертикальні стволи 9 (калібру 26мм) виконано або круглими у поперечному перерізі, або трикутними, або квадратними, або прямокутними, або багатокутними (як варіанти конструктивного виконання). Автомат скидання відбивачів, який заявляється, експлуатується (використовується) таким чином. Попередньо виготовляється автомат скидання відбивачів, який заявляється (див. блок-схему на Фіг.1). При цьому на різних підприємствах промисловості виготовляють балки 2, знімні касети 3, виконавчі елементи системи керування 4 (яка служить для дистанційного керування 13 відпрацювання виробів-відбивачів 10 - помилкових теплових цілей, а також для контролю роботи автомата скидання відбивачів), штепсельні роз'єми 6 та 7, шину 5). Конструктивно для балки 2 виготовляють пустотілу обойму 8. На спеціальних підприємствах виготовляють вироби-відбивачі 10 (калібру 26мм) та вертикальні стволи 9 (калібру 26мм) знімної касети 3 (для розміщення виробіввідбивачів 10 - помилкових теплових цілей). Також виготовляють спеціальні болти/піввісі (позиція 14) кріплення касети 3 до балки 2, підпружинений штир 15 мінусового проводу 16 з пробкою 17, штири 19 фіксації балки 2, втулку 22, колодку 26, сталеві підпружинені контакти 27, штифти/фіксатори 28, пластину 20 та сталеві накладки 11 (див. блок-схему на Фіг.1), при цьому на зазначених сталевих накладках 11 виконують прилив 12 обойми (позиція 31) з радіальними заглибленнями 13 для заходу спеціальних болтів/півосей (позиція 14) кріплення касети 3 до балки 2 (див. блок-схему на Фіг.1), а на пластині 20 виконують вирізи/отвори 21 (під вироби-відбивачі 10 - помилкові теплові цілі), отвори для проходу штирів 19 фіксації балки 2 та додатковий отвір для проходу підпружиненого штиря 15 (див. блоксхему на Фіг.1). Для балки 2 також виготовляють кришку 23, ізоляційні втулки 25 та гумове ущільнення 24 (див. блок-схему на Фіг.1). Для розподільних колодок 26 виготовляють мінусові контакти 33 (див. блок-схему на Фіг.1). Також виготовляють пустотілу обойму 8 та кронштейн 32 (для розміщення між ними знімної кассети 3), обойму 31 і сталевий штир 29 (див. блок-схему на Фіг.1). Для з’єднання між собою електричних виконавчих елементів використовують електричні провода (позиції 18, 30, 16) - див. блок-схему на Фіг.1. Зазначену знімну касету 3 технологічно виконують з магнієвого сплаву, пластину 20 касети 3 виконують з нержавіючої сталі, корпуси балки 2 виконують з магнієвого сплаву (як варіанти конструктивного виконання і застосування даного типу матеріалів). Підготовляють: - для пульта керування (позиція 37), що входить до складу системи керування 4процесорний вузол 39, індикатор 40, сигналізатор 41 пуску керованих ракет, вузол електроживлення (позиція 42), вузол 43 блокування викиду, вузол 44 кнопки викиду з кнопкою 45 викиду помилкових теплових цілей (позиція 10), вузол 46 оперативної зміни режимів, вузол 47 вбудованого контролю, вузол 48 вводу даних з кнопками 49 вводу даних та вузол 50 керування автоматичним викидом (див. блок-схему на Фіг.3); - для виконавчого блоку (позиція 38), що входить до складу системи керування 4 - вузол 51 прийому-передачі даних, вузол 52 формування пускових імпульсів, вузол 53 блокування ланцюгів викиду, вузол 54 вбудованого контролю та вузол 55 контролю боєкомплекту (див. блок-схему на Фіг.4). Конструктивно і технологічно знімну касету 3 виконують у вигляді обойми з вертикальними стволами 9 для розміщення виробів-відбивачів 10. 54538 14 При цьому конструктивно і технологічно вертикальні стволи 9 (калібру 26мм) розташовують в рядах або паралельно між собою у поперечній площині знімної касети 3, або у шаховому порядку, зазначені вертикальні стволи 9 (калібру 26мм) виконують або круглими у поперечному перерізі, або трикутними, або квадратними, або прямокутними, або багатокутними (як варіанти конструктивного виконання). Зазначену знімну касету 3 виконують у вигляді паралелепіпеда, один із торців якого за шириною є менше другого. Конструктивно і технологічно на верхній частині знімної касети 3 виконують два отвори під штири 19 фіксації балки 2. Далі здійснюють збирання автомата скидання відбивачів, який заявляється, в єдину конструкцію (див. блок-схему на Фіг.1). Конструктивно і технологічно на зовнішній поверхні торцевих частин знімної касети 3 закріплюють сталеві накладки 11. В районі торцевої частини знімної касети 3, що є меншою за шириною, розміщують підпружинений штир 15 мінусового проводу 16 та пробку 17, які з'єднують між собою проводом БПВЛ (позиція 18) (див. блоксхему на Фіг.1). Зазначений підпружинений штир 15 розміщують перпендикулярно верхньої частини знімної касети 3. При цьому підпружинений штир 15 мінусового проводу 16 встановлюють з можливістю контакту з мінусовим контактом (позиція 33) балки 2 (див. блок-схему на Фіг.1). На зазначеній верхній частині знімної касети 3 закріплюють пластину 20, в якій виконано вирізи/отвори 21 та отвори, що розміщені осесиметрично відносно вертикальних стволів 9 для розміщення виробів-відбивачів 10 та отворів під штири 19 фіксації балки 2, при цьому пластину 20 встановлюють так, щоб вирізи/отвори 21 співпадали із вертикальними стволами 9 для розміщення виробів-відбивачів 10, відповідні отвори - з отворами під штири 19 фіксації балки 2, а додатковий отвір для проходу підпружиненого штиря 15 - із зазначеним штирем 15. Конструктивно в нижній частині знімної касети 3 в районі розташування пробки 17 підпружиненого штиря 15 мінусового проводу 16 встановлюють втулку 22 (див. блок-схему на Фіг.1). Конструктивно і технологічно балку 2 виконують у вигляді фігурного профілю (який при зборці закривається кришкою 23). Другий кінець зазначеної балки 2, що є протилежним пустотілій обоймі 8, конструктивно і технологічно виконують у вигляді кронштейну. У профілі балки 2 виконують вертикальні отвори. Зазначені вертикальні отвори в профілі балки 2 виконують кількістю, що дорівнює кількості вертикальних стволів 9 знімної касети 3 (наприклад, 32 ствола 9 калібру 26мм). При збиранні балки 2 між торцевими поверхнями фігурного профілю та кришки 23, а також в районі контакту пластини 20 касети 3 з фігурним профілем розміщують гумові ущільнення 24 (див. блок-схему на Фіг.1). У вертикальних отворах, що виконані в профілі балки 2, розміщують ізоляційні втулки 25. Конструктивно над кожною ізоляційною втулкою 25 встановлюють колодки 26 із сталевими 15 підпружиненими контактами 27 (див. блок-схему на Фіг.1). Конструктивно і технологічно у нижній частині балки 2 встановлюють два спеціальних болта/півосі 14 кріплення касети 3 до балки 2, які защіпаються підпружиненими штифтами/фіксаторами 28 (див. блок-схему на Фіг.1). Конструктивно у верхній частині балки 2 розміщують два сталевих штиря 29 для фіксації положення касети 3 відносно сталевих підпружинених контактів 27 (див. блок-схему на Фіг.1). Технологічно кожний із зазначених підпружинених контактів 27 з'єднують проводом 30 з відповідним виконавчим елементом системи керування 4 (див. блок-схему на Фіг.1). При збиранні автомата скидання відбивачів (позиція 1), який заявляється, конструктивно знімну касету 3 розміщують між пустотілою обоймою 8 та кронштейном (позиція 32) (див. блок-схему на Фіг.1). На завершальній стадії зборки автомата скидання відбивачів, який заявляється, здійснюють під'єднання відповідних виконавчих елементів системи керування 4 до керуючих пристроїв 34, розміщених в кабіні 35 літального апарату 36. Після спорядження стволів 9 касети 3 виробами-відбивачами 10 калібру калібру 26мм, і встановлення зазначеної касети 3 в балку 2, автомат скидання відбивачів (позиція 1), який заявляється, є готовим до бойового застосування. Автомат скидання відбивачів, який заявляється, застосовується для захисту літального апарату (позиція 36) таким чином. Попередньо закріплюють балку 2 на літальному апараті (позиція 36), наприклад, на вертольоті типу Мі-8 (усіх модифікацій), або вертольоті Мі-24 (усіх модифікацій), або, наприклад, на літаках типу Ан-26, Су-25, МіГ-29 та інших, які знаходяться на озброєнні Збройних Сил України і мають вузли кріплення балок 2. Після встановлення балок 2 на літальному апараті (позиція 36), здійснюють наступні заходи. Балка 2 за допомогою вилки (наприклад, типу 2РМД27Б19Ш5В1) приєднується до електричної мережі літального апарату (позиція 36). Паралельно з цим стволи 9 касети 3 опоряджуються виробами-відбивачами 10 калібру 26мм. До системи керування 4 вводиться відповідна програма відстрілу виробів-відбивачів 10 (патронів калібру 26мм). Далі споряджена касета 3 встановлюється між пустотілою обоймою 8 та кронштейном (позиція 32) і кріпиться до балки 2 двома спеціальними болтами/піввісями 14, розміщеними у нижній частині балки 2. При встановленні касети 3 болти/півосі 14 входять у радіальні заглиблення (що виконані на приливах 12 обойми 31 сталевих накладок 22), при цьому запирання зазначених болтів/півосей 14 на профілі балки 2 здійснюється підпружиненими штифтами/фіксаторами 28, які входять в шліци головок болтів/півосей 14. Також при фіксації касети 3 на профілі балки 2 підпружинений штир 15 стикається з мінусовим контактом (позиція 33), що запресований в тіло балки 2 у її верхній частині, а штирі фіксації 19 54538 16 входять у відповідні отвори на пластині 20 та в отвори, що виконані на верхній частині знімної касети 3. Відповідні контакти балки 2 притиснуті до відповідних контактних вузлів виробів-відбивачів 10. Відповідні перемикачі на пульті керування 37 встановлюються у необхідне положення, яке задане програмою відстрілу виробів-відбивачів 10, та в положення, що відповідає необхідному інтервалу відпрацювання, або в інше положення, яке задане програмою відстрілу виробів-відбивачів 10. Положення зазначених перемикачів балок 2 визначає кількість балок 2, з яких здійснюється відпрацьовування виробів-відбивачів 10. Для установки касети 3 на балку 2 треба, наблюдаючи за штирями фіксації 19, піджати рукою касету 3 до контактів балки 2 до упору і ключем з комплекту ЗІП повернути болти/піввісі 14 до зовнішньої сторони до суміщення з рисками і заходу замикаючих штифтів/фіксаторів 28 в проріз (шлиц) головок болтів/півосей 14. При включенні живлення (позиція 42) на літальному апараті (позиція 36), напруга +27В через штепсельні роз'єми (позиція 6 та 7) подається відповідні виконавчі елементи пульта керування 37 та виконавчого блоку 38 (див. блоксхеми на Фіг.2-4). При подачі живлення з вузла електроживлення 42 електричний струм подається до елементів електронних схем на пульті керування 37 та на виконавчому блоці 38 (див. відповідні блок-схеми на Фіг.3 і Фіг.4). Після цього на вузлі 48 вводу даних натискають кнопку 49 «ВСК» (вбудований контроль). При натисканні зазначеної кнопки 49 команда надходить в процесорний вузол 39 для перевірки справності системи (позиція 4) (за допомогою вузла 47 вбудованого контролю). Після проведення контролю системи на індикаторі 40 загоряється інформація про готовність системи до роботи (або загоряється інформація про вид несправності в системі). При справності системи за допомогою вузла 48 вводу даних вводяться в процесорний вузол 39 номер режиму роботи системи (позиція 4) та встановлений боєкомплект. Система керування (позиція 4) функціонує в двох режимах: в ручному та в автоматичному режимах. 1. Для роботи системи (позиція 4) в ручному режимі відключають блокировку електричних ланцюгів викиду помилкових теплових цілей (позиція 10) за допомогою вузла 43 блокування викиду (який виконує функції дотримання заходів безпеки) і натискають на кнопку 45 викиду помилкових теплових цілей (позиція 10) на вузлі 44 кнопки викиду. Команда з вузла 44 кнопки викиду надходить в процесорний вузол 39, а з нього кодована інформація по цифровій лінії зв'язку надходить до виконавчого блоку 39 (а саме, по двосторонній лінії зв'язку - шині 5, на вхід вузла 51 прийомупередачі даних даного блока 39) (див. блок-схеми на Фіг.3-4). Далі інформація, що надійшла по шині 5 на вхід вузла 51 прийому-передачі даних, обробляється в зазначеному вузлі. 17 З вузла 51 прийому-передачі даних команда щодо зняття блокування надходить на вхід вузла 53 блокування ланцюгів викиду і на вхід вузла 52 формування пускових імпульсів (див. блок-схему на Фіг.4). Вузол 52 формування пускових імпульсів формує пачку імпульсів у відповідності з програмою, що вибрана на пульті керування 37, і подає їх через вузол 53 блокування ланцюгів викиду послідовно до контактів (позиція 57) електрокапсульних втулок помилкових теплових цілей (позиція 10). Водночас вузол 55 контролю боєкомплекту здійснює контроль наявності виробів-відбивачів помилкових теплових цілей (позиція 10) в стволах 9 знімних касет 3. У разі зміни кількості виробіввідбивачів (позиція 10), а саме, при їх відстрілі, передає цю інформацію послідовно через вузол 51 прийому-передачі даних, по шині 5 на процесорний вузол 39 і далі на вхід індикатора 40, який висвітлює на своєму табло відповідну інформацію про кількість виробів-відбивачів помилкових теплових цілей (позиція 10), що залишились в стволах 9 знімних касет 3. Вузол 54 вбудованого контролю (що входить до складу виконавчого блоку 38) працює разом з вузлом 47 вбудованого контролю пульта керування 37 (див. блок-схеми на Фіг.3-4). Вузол 46 оперативної зміни режимів використовується екіпажем літального апарату 36 для оперативної зміни програм викиду виробіввідбивачів (позиція 10) безпосередньо в польоті. 2. В автоматичному режимі роботи системи керування 4 у випадку пуску керованих ракет по літальному апарату 36 (на борту якого встановлений автомат скидання відбивачів (позиція 1), що заявляється) сигнал від датчиків 56 пуску керованих ракет (що розміщено на борту літального апарату 36 (див. блок-схему на Фіг.3) надходить на вхід вузла 50 керування 54538 18 автоматичним викидом і далі на шостий вхід процесорного вузла 39 (див. блок-схему на Фіг.3). Зазначений процесорний вузол 39 автоматично формує команду на викид виробіввідбивачів (позиція 10) - помилкових теплових цілей (у відповідності із спеціальною програмою, що закладена в пульті керування 37). Даний сигнал по шині 5 надходить у виконавчий блок 38, виконавчі елементи якого (позиції 51-55) функціонують у відповідності із зазначеним вище (для ручного керування). Водночас сигнал щодо пущеної ракети надходить на сигналізатор 41 пуску керованих ракет, який загоряється, і інформує екіпаж про небезпеку, а курсовий кут підходу ракети індуцюється на індикаторі 40. Підвищення ефективності застосування автомата скидання відбивачів, який заявляється, у порівнянні із прототипом, досягається шляхом виконання виконавчих пристроїв системи керування на електронній базі, що забезпечує при експлуатації автомата скидання відбивачів підвищення ефективності застосування та надійності використання зазначеного автомата скидання відбивачів, можливість роботи як в ручному, так і в автоматичному режимі, можливість автоматизованого контролю і пошуку несправностей, можливість роботи з будь-якою кількістю балочних тримачів, отримання даних щодо боєкомплекту і можливість здійснення уніфікації для різних типів літальних апаратів. Джерела інформації: 1. Автоматическое устройство КДС-23.0000-0. Техническое описание и инструкция по эксплуатации КДС-23.0000-ТО. Издание 1, Воениздат. М., 1974, Разделы 3 и 4, стор. 6-21 аналог. 2. Автоматы типа АСО-2В. Техническое описание и инструкция по эксплуатации АСО2В.0000-0 ТО (Балка АСО-2В.8700-0). Издание 2. Воениздат. М., 1985, Раздел 1.4 «Устройство и работа», стор. 6-24 - прототип. 19 54538 20 21 54538 22 23 Комп’ютерна верстка М. Ломалова 54538 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
