Броньований рухомий комплекс для боротьби зі снайперами

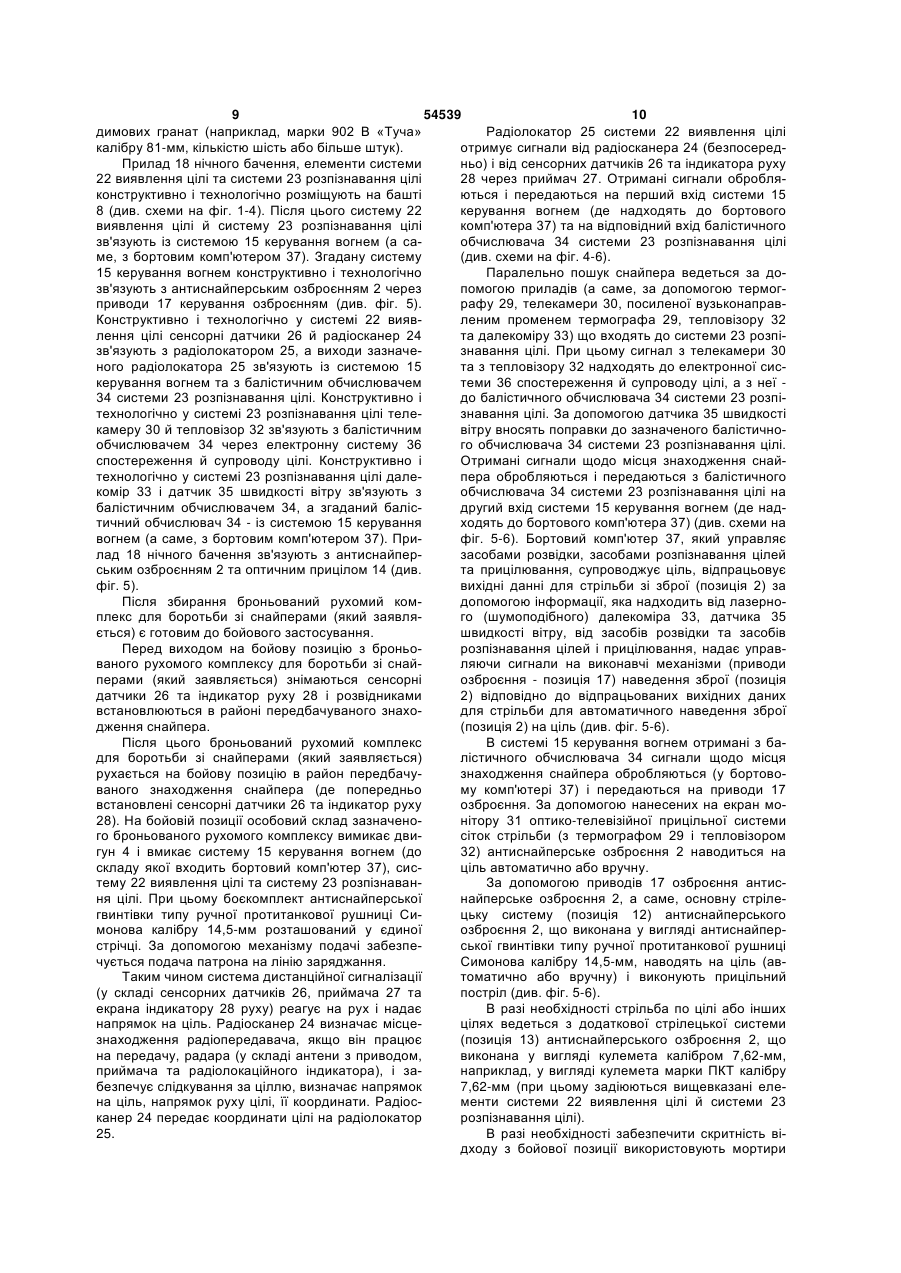

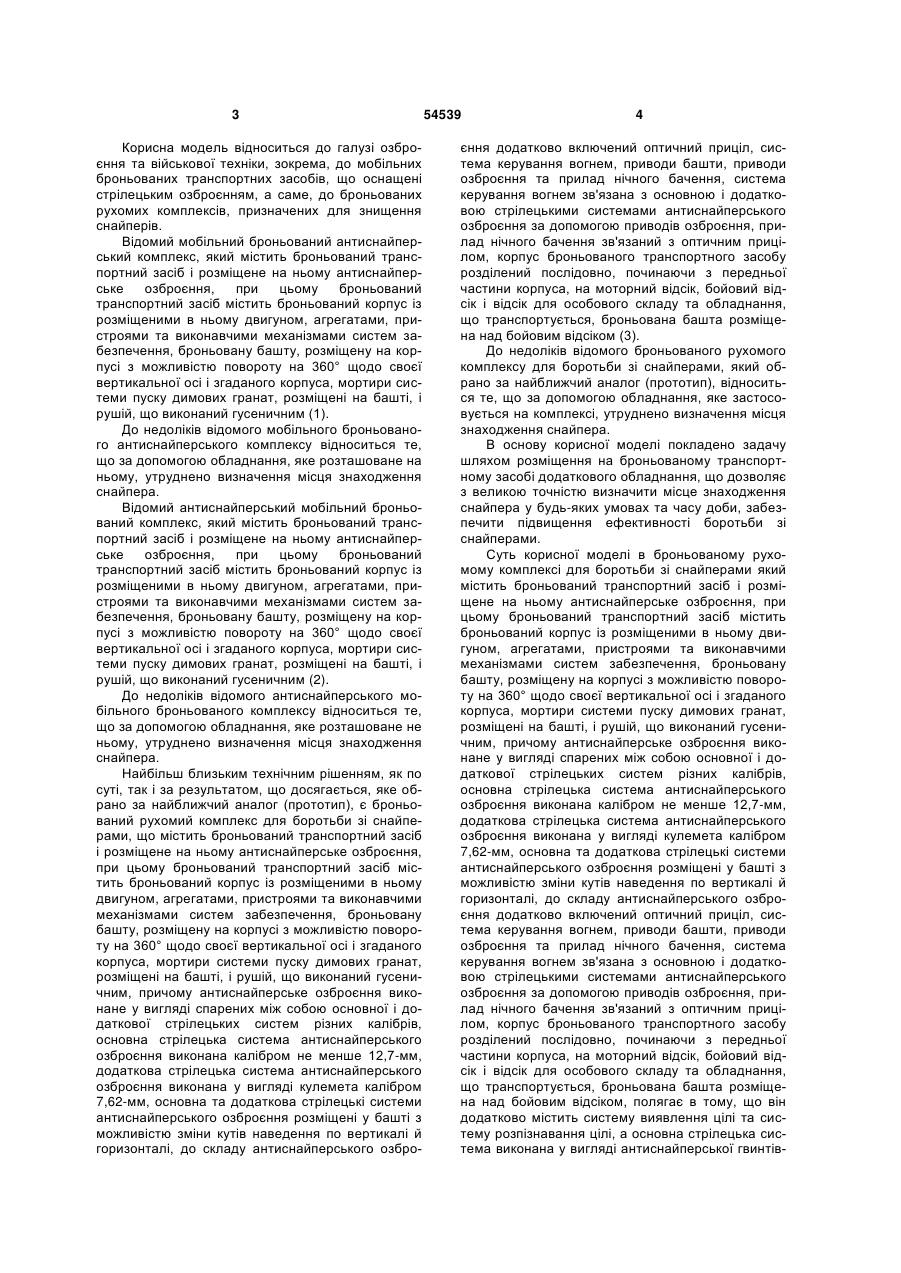

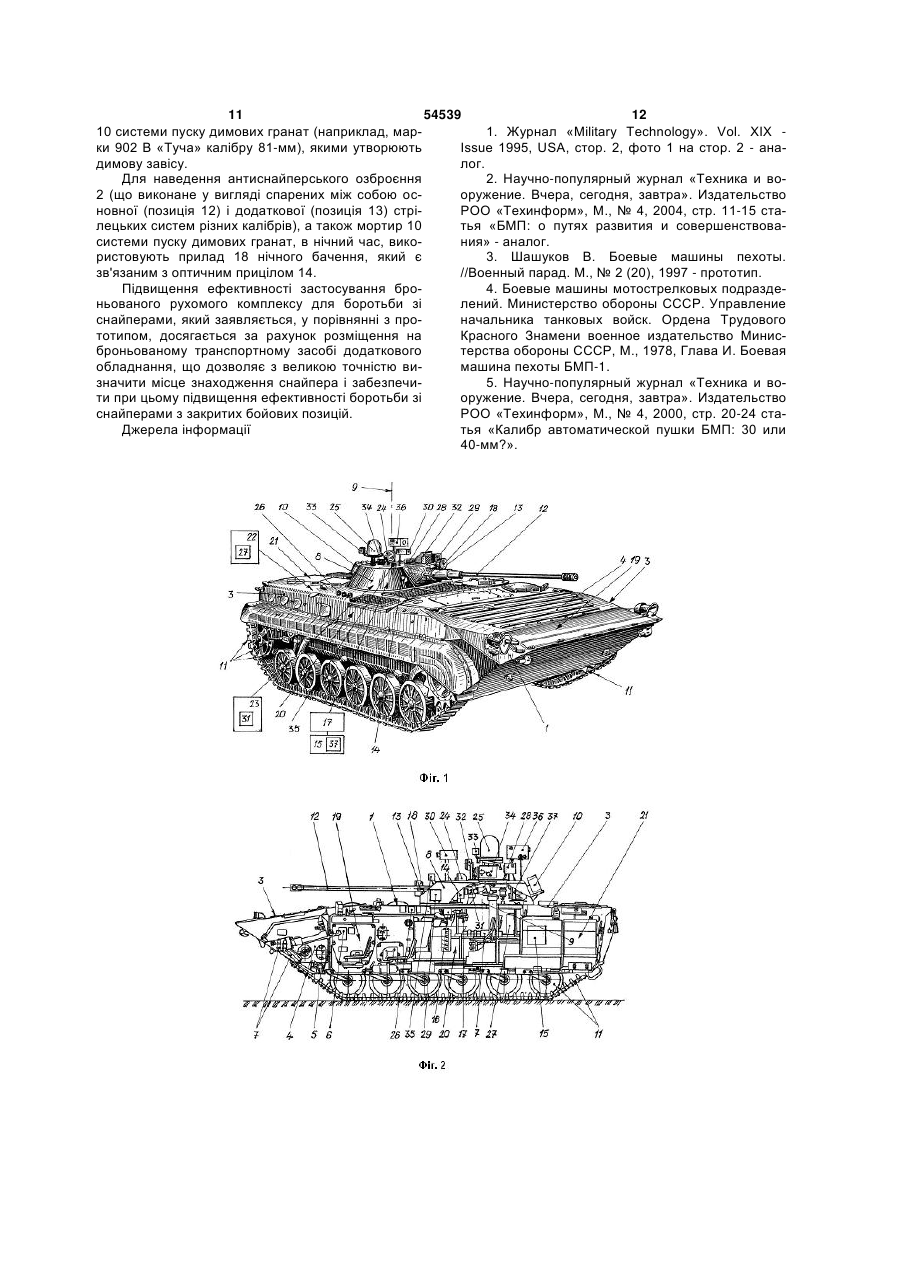

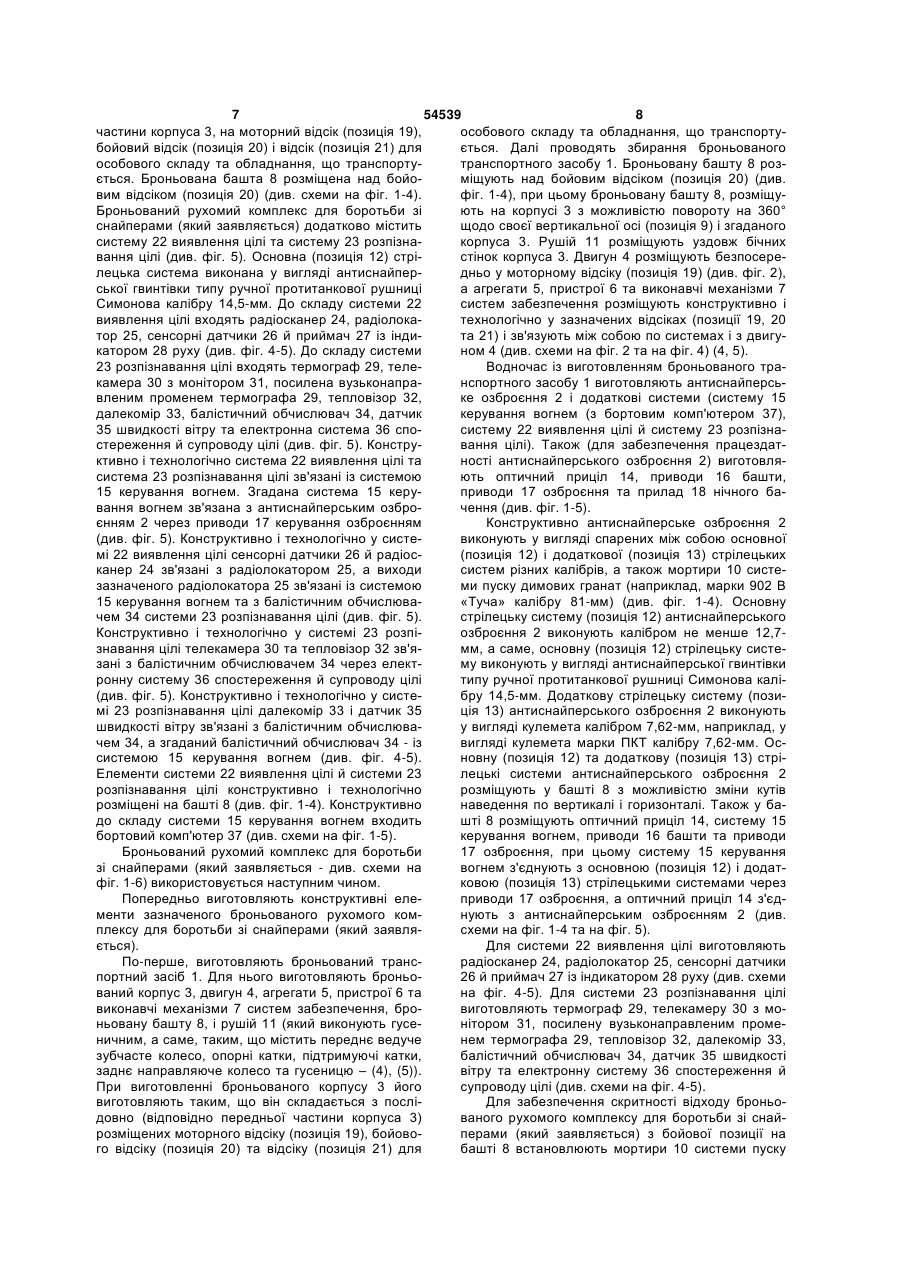

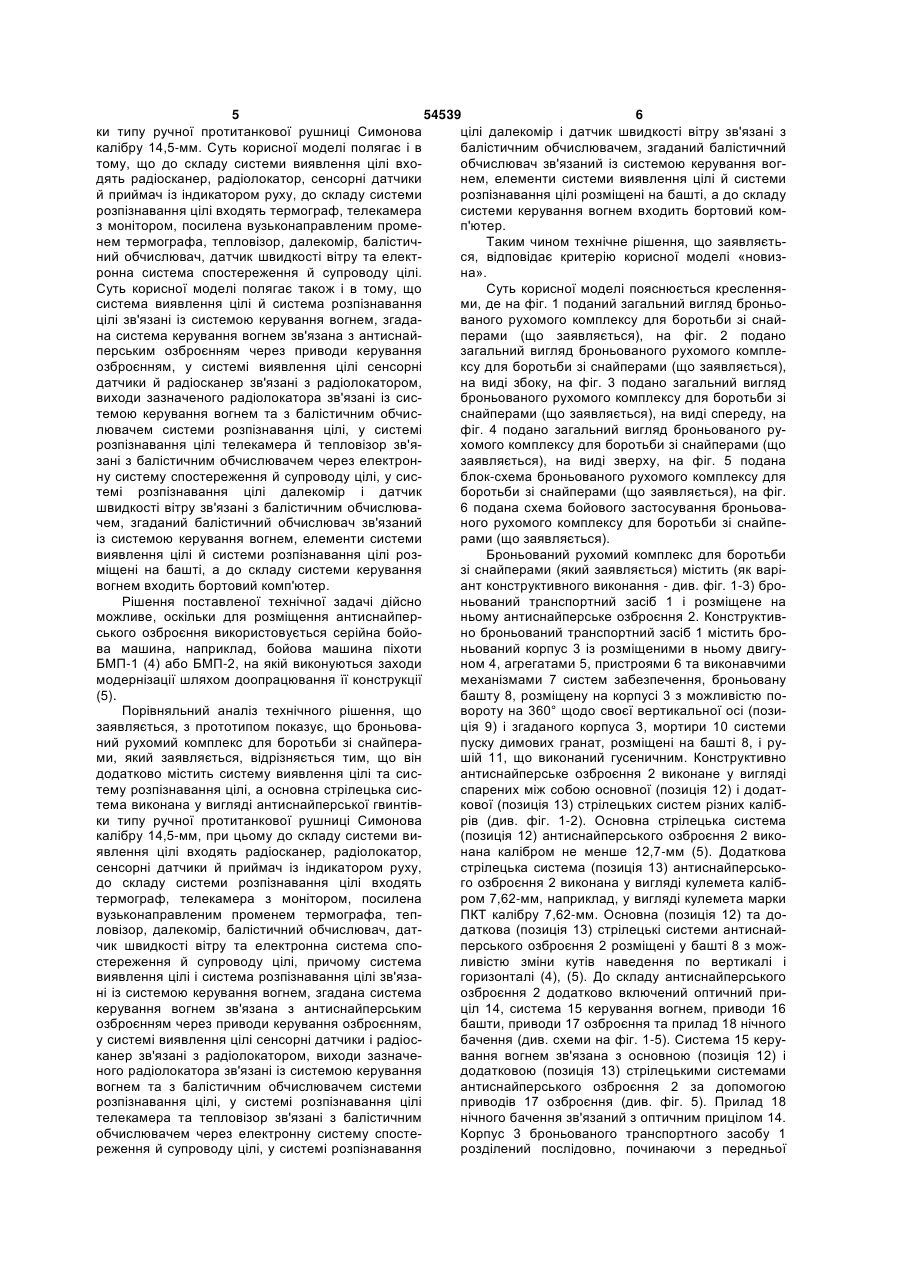

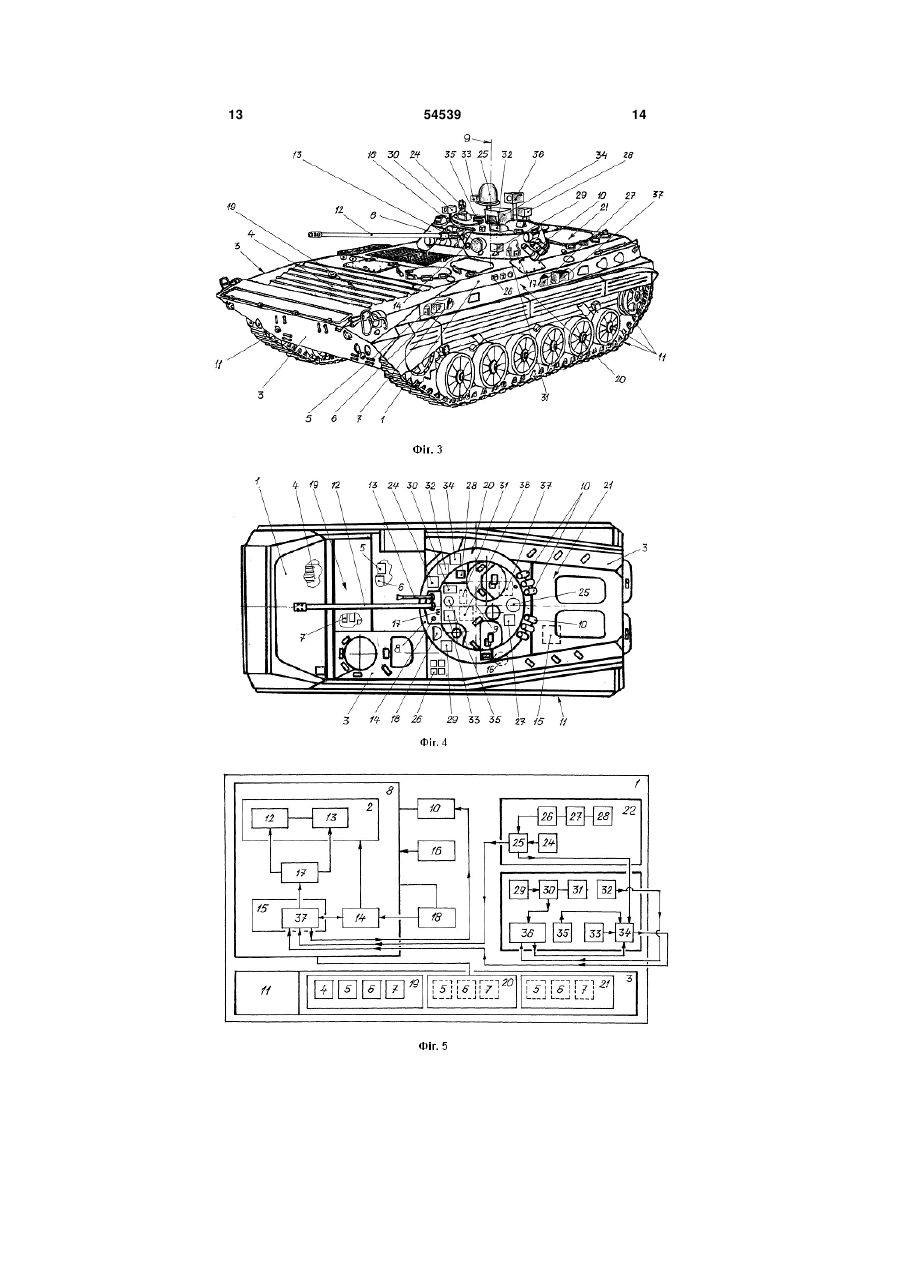

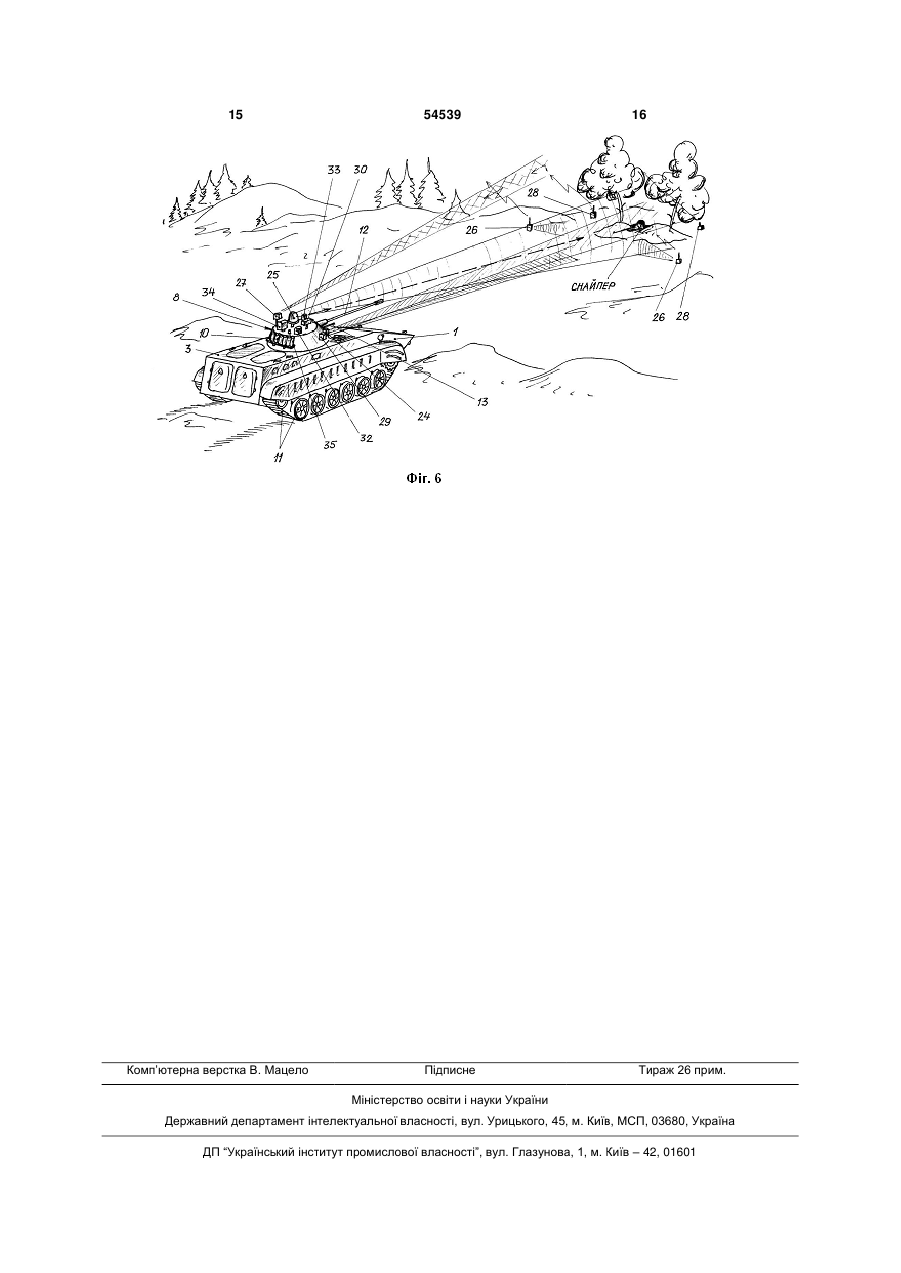

1. Броньований рухомий комплекс для боротьби зі снайперами, що містить броньований транспортний засіб і розміщене на ньому антиснайперське озброєння, при цьому броньований транспортний засіб містить броньований корпус із розміщеними в ньому двигуном, агрегатами, пристроями та виконавчими механізмами систем забезпечення, броньовану башту, розміщену на корпусі з можливістю повороту на 360° щодо своєї вертикальної осі і згаданого корпуса, мортири системи пуску димових гранат, розміщені на башті, і рушій, що виконаний гусеничним, причому антиснайперське озброєння виконане у вигляді спарених між собою основної і додаткової стрілецьких систем різних калібрів, основна стрілецька система антиснайперського озброєння виконана калібром не менше 12,7 мм, додаткова стрілецька система антиснайперського озброєння виконана у вигляді кулемета калібром 7,62 мм, основна та додаткова стрілецькі системи антиснайперського озброєння розміщені у башті з можливістю зміни кутів наведення по вертикалі й горизонталі, до складу антиснайперського озброєння додатково включений оптичний приціл, система керування вогнем, приводи башти, приводи озброєння та прилад нічного бачення, система керування вогнем зв'язана з основною і додатковою стрілецькими системами антиснайперського озброєння за допомогою приводів озброєння, прилад нічного бачення зв'язаний з оптичним прицілом, корпус броньованого транспортного засобу розділений 2 (19) 1 3 Корисна модель відноситься до галузі озброєння та військової техніки, зокрема, до мобільних броньованих транспортних засобів, що оснащені стрілецьким озброєнням, а саме, до броньованих рухомих комплексів, призначених для знищення снайперів. Відомий мобільний броньований антиснайперський комплекс, який містить броньований транспортний засіб і розміщене на ньому антиснайперське озброєння, при цьому броньований транспортний засіб містить броньований корпус із розміщеними в ньому двигуном, агрегатами, пристроями та виконавчими механізмами систем забезпечення, броньовану башту, розміщену на корпусі з можливістю повороту на 360° щодо своєї вертикальної осі і згаданого корпуса, мортири системи пуску димових гранат, розміщені на башті, і рушій, що виконаний гусеничним (1). До недоліків відомого мобільного броньованого антиснайперського комплексу відноситься те, що за допомогою обладнання, яке розташоване на ньому, утруднено визначення місця знаходження снайпера. Відомий антиснайперський мобільний броньований комплекс, який містить броньований транспортний засіб і розміщене на ньому антиснайперське озброєння, при цьому броньований транспортний засіб містить броньований корпус із розміщеними в ньому двигуном, агрегатами, пристроями та виконавчими механізмами систем забезпечення, броньовану башту, розміщену на корпусі з можливістю повороту на 360° щодо своєї вертикальної осі і згаданого корпуса, мортири системи пуску димових гранат, розміщені на башті, і рушій, що виконаний гусеничним (2). До недоліків відомого антиснайперського мобільного броньованого комплексу відноситься те, що за допомогою обладнання, яке розташоване не ньому, утруднено визначення місця знаходження снайпера. Найбільш близьким технічним рішенням, як по суті, так і за результатом, що досягається, яке обрано за найближчий аналог (прототип), є броньований рухомий комплекс для боротьби зі снайперами, що містить броньований транспортний засіб і розміщене на ньому антиснайперське озброєння, при цьому броньований транспортний засіб містить броньований корпус із розміщеними в ньому двигуном, агрегатами, пристроями та виконавчими механізмами систем забезпечення, броньовану башту, розміщену на корпусі з можливістю повороту на 360° щодо своєї вертикальної осі і згаданого корпуса, мортири системи пуску димових гранат, розміщені на башті, і рушій, що виконаний гусеничним, причому антиснайперське озброєння виконане у вигляді спарених між собою основної і додаткової стрілецьких систем різних калібрів, основна стрілецька система антиснайперського озброєння виконана калібром не менше 12,7-мм, додаткова стрілецька система антиснайперського озброєння виконана у вигляді кулемета калібром 7,62-мм, основна та додаткова стрілецькі системи антиснайперського озброєння розміщені у башті з можливістю зміни кутів наведення по вертикалі й горизонталі, до складу антиснайперського озбро 54539 4 єння додатково включений оптичний приціл, система керування вогнем, приводи башти, приводи озброєння та прилад нічного бачення, система керування вогнем зв'язана з основною і додатковою стрілецькими системами антиснайперського озброєння за допомогою приводів озброєння, прилад нічного бачення зв'язаний з оптичним прицілом, корпус броньованого транспортного засобу розділений послідовно, починаючи з передньої частини корпуса, на моторний відсік, бойовий відсік і відсік для особового складу та обладнання, що транспортується, броньована башта розміщена над бойовим відсіком (3). До недоліків відомого броньованого рухомого комплексу для боротьби зі снайперами, який обрано за найближчий аналог (прототип), відноситься те, що за допомогою обладнання, яке застосовується на комплексі, утруднено визначення місця знаходження снайпера. В основу корисної моделі покладено задачу шляхом розміщення на броньованому транспортному засобі додаткового обладнання, що дозволяє з великою точністю визначити місце знаходження снайпера у будь-яких умовах та часу доби, забезпечити підвищення ефективності боротьби зі снайперами. Суть корисної моделі в броньованому рухомому комплексі для боротьби зі снайперами який містить броньований транспортний засіб і розміщене на ньому антиснайперське озброєння, при цьому броньований транспортний засіб містить броньований корпус із розміщеними в ньому двигуном, агрегатами, пристроями та виконавчими механізмами систем забезпечення, броньовану башту, розміщену на корпусі з можливістю повороту на 360° щодо своєї вертикальної осі і згаданого корпуса, мортири системи пуску димових гранат, розміщені на башті, і рушій, що виконаний гусеничним, причому антиснайперське озброєння виконане у вигляді спарених між собою основної і додаткової стрілецьких систем різних калібрів, основна стрілецька система антиснайперського озброєння виконана калібром не менше 12,7-мм, додаткова стрілецька система антиснайперського озброєння виконана у вигляді кулемета калібром 7,62-мм, основна та додаткова стрілецькі системи антиснайперського озброєння розміщені у башті з можливістю зміни кутів наведення по вертикалі й горизонталі, до складу антиснайперського озброєння додатково включений оптичний приціл, система керування вогнем, приводи башти, приводи озброєння та прилад нічного бачення, система керування вогнем зв'язана з основною і додатковою стрілецькими системами антиснайперського озброєння за допомогою приводів озброєння, прилад нічного бачення зв'язаний з оптичним прицілом, корпус броньованого транспортного засобу розділений послідовно, починаючи з передньої частини корпуса, на моторний відсік, бойовий відсік і відсік для особового складу та обладнання, що транспортується, броньована башта розміщена над бойовим відсіком, полягає в тому, що він додатково містить систему виявлення цілі та систему розпізнавання цілі, а основна стрілецька система виконана у вигляді антиснайперської гвинтів 5 54539 6 ки типу ручної протитанкової рушниці Симонова цілі далекомір і датчик швидкості вітру зв'язані з калібру 14,5-мм. Суть корисної моделі полягає і в балістичним обчислювачем, згаданий балістичний тому, що до складу системи виявлення цілі вхообчислювач зв'язаний із системою керування вогдять радіосканер, радіолокатор, сенсорні датчики нем, елементи системи виявлення цілі й системи й приймач із індикатором руху, до складу системи розпізнавання цілі розміщені на башті, а до складу розпізнавання цілі входять термограф, телекамера системи керування вогнем входить бортовий комз монітором, посилена вузьконаправленим промеп'ютер. нем термографа, тепловізор, далекомір, балістичТаким чином технічне рішення, що заявляєтьний обчислювач, датчик швидкості вітру та електся, відповідає критерію корисної моделі «новизронна система спостереження й супроводу цілі. на». Суть корисної моделі полягає також і в тому, що Суть корисної моделі пояснюється кресленнясистема виявлення цілі й система розпізнавання ми, де на фіг. 1 поданий загальний вигляд броньоцілі зв'язані із системою керування вогнем, згадаваного рухомого комплексу для боротьби зі снайна система керування вогнем зв'язана з антиснайперами (що заявляється), на фіг. 2 подано перським озброєнням через приводи керування загальний вигляд броньованого рухомого комплеозброєнням, у системі виявлення цілі сенсорні ксу для боротьби зі снайперами (що заявляється), датчики й радіосканер зв'язані з радіолокатором, на виді збоку, на фіг. 3 подано загальний вигляд виходи зазначеного радіолокатора зв'язані із сисброньованого рухомого комплексу для боротьби зі темою керування вогнем та з балістичним обчисснайперами (що заявляється), на виді спереду, на лювачем системи розпізнавання цілі, у системі фіг. 4 подано загальний вигляд броньованого рурозпізнавання цілі телекамера й тепловізор зв'яхомого комплексу для боротьби зі снайперами (що зані з балістичним обчислювачем через електронзаявляється), на виді зверху, на фіг. 5 подана ну систему спостереження й супроводу цілі, у сисблок-схема броньованого рухомого комплексу для темі розпізнавання цілі далекомір і датчик боротьби зі снайперами (що заявляється), на фіг. швидкості вітру зв'язані з балістичним обчислюва6 подана схема бойового застосування броньовачем, згаданий балістичний обчислювач зв'язаний ного рухомого комплексу для боротьби зі снайпеіз системою керування вогнем, елементи системи рами (що заявляється). виявлення цілі й системи розпізнавання цілі розБроньований рухомий комплекс для боротьби міщені на башті, а до складу системи керування зі снайперами (який заявляється) містить (як варівогнем входить бортовий комп'ютер. ант конструктивного виконання - див. фіг. 1-3) броРішення поставленої технічної задачі дійсно ньований транспортний засіб 1 і розміщене на можливе, оскільки для розміщення антиснайперньому антиснайперське озброєння 2. Конструктивського озброєння використовується серійна бойоно броньований транспортний засіб 1 містить брова машина, наприклад, бойова машина піхоти ньований корпус 3 із розміщеними в ньому двигуБМП-1 (4) або БМП-2, на якій виконуються заходи ном 4, агрегатами 5, пристроями 6 та виконавчими модернізації шляхом доопрацювання її конструкції механізмами 7 систем забезпечення, броньовану (5). башту 8, розміщену на корпусі 3 з можливістю поПорівняльний аналіз технічного рішення, що вороту на 360° щодо своєї вертикальної осі (позизаявляється, з прототипом показує, що броньовація 9) і згаданого корпуса 3, мортири 10 системи ний рухомий комплекс для боротьби зі снайперапуску димових гранат, розміщені на башті 8, і руми, який заявляється, відрізняється тим, що він шій 11, що виконаний гусеничним. Конструктивно додатково містить систему виявлення цілі та сисантиснайперське озброєння 2 виконане у вигляді тему розпізнавання цілі, а основна стрілецька сисспарених між собою основної (позиція 12) і додаттема виконана у вигляді антиснайперської гвинтівкової (позиція 13) стрілецьких систем різних калібки типу ручної протитанкової рушниці Симонова рів (див. фіг. 1-2). Основна стрілецька система калібру 14,5-мм, при цьому до складу системи ви(позиція 12) антиснайперського озброєння 2 викоявлення цілі входять радіосканер, радіолокатор, нана калібром не менше 12,7-мм (5). Додаткова сенсорні датчики й приймач із індикатором руху, стрілецька система (позиція 13) антиснайперськодо складу системи розпізнавання цілі входять го озброєння 2 виконана у вигляді кулемета калібтермограф, телекамера з монітором, посилена ром 7,62-мм, наприклад, у вигляді кулемета марки вузьконаправленим променем термографа, тепПКТ калібру 7,62-мм. Основна (позиція 12) та доловізор, далекомір, балістичний обчислювач, датдаткова (позиція 13) стрілецькі системи антиснайчик швидкості вітру та електронна система споперського озброєння 2 розміщені у башті 8 з можстереження й супроводу цілі, причому система ливістю зміни кутів наведення по вертикалі і виявлення цілі і система розпізнавання цілі зв'язагоризонталі (4), (5). До складу антиснайперського ні із системою керування вогнем, згадана система озброєння 2 додатково включений оптичний прикерування вогнем зв'язана з антиснайперським ціл 14, система 15 керування вогнем, приводи 16 озброєнням через приводи керування озброєнням, башти, приводи 17 озброєння та прилад 18 нічного у системі виявлення цілі сенсорні датчики і радіосбачення (див. схеми на фіг. 1-5). Система 15 керуканер зв'язані з радіолокатором, виходи зазначевання вогнем зв'язана з основною (позиція 12) і ного радіолокатора зв'язані із системою керування додатковою (позиція 13) стрілецькими системами вогнем та з балістичним обчислювачем системи антиснайперського озброєння 2 за допомогою розпізнавання цілі, у системі розпізнавання цілі приводів 17 озброєння (див. фіг. 5). Прилад 18 телекамера та тепловізор зв'язані з балістичним нічного бачення зв'язаний з оптичним прицілом 14. обчислювачем через електронну систему спостеКорпус 3 броньованого транспортного засобу 1 реження й супроводу цілі, у системі розпізнавання розділений послідовно, починаючи з передньої 7 54539 8 частини корпуса 3, на моторний відсік (позиція 19), особового складу та обладнання, що транспортубойовий відсік (позиція 20) і відсік (позиція 21) для ється. Далі проводять збирання броньованого особового складу та обладнання, що транспортутранспортного засобу 1. Броньовану башту 8 розється. Броньована башта 8 розміщена над бойоміщують над бойовим відсіком (позиція 20) (див. вим відсіком (позиція 20) (див. схеми на фіг. 1-4). фіг. 1-4), при цьому броньовану башту 8, розміщуБроньований рухомий комплекс для боротьби зі ють на корпусі 3 з можливістю повороту на 360° снайперами (який заявляється) додатково містить щодо своєї вертикальної осі (позиція 9) і згаданого систему 22 виявлення цілі та систему 23 розпізнакорпуса 3. Рушій 11 розміщують уздовж бічних вання цілі (див. фіг. 5). Основна (позиція 12) стрістінок корпуса 3. Двигун 4 розміщують безпосерелецька система виконана у вигляді антиснайпердньо у моторному відсіку (позиція 19) (див. фіг. 2), ської гвинтівки типу ручної протитанкової рушниці а агрегати 5, пристрої 6 та виконавчі механізми 7 Симонова калібру 14,5-мм. До складу системи 22 систем забезпечення розміщують конструктивно і виявлення цілі входять радіосканер 24, радіолокатехнологічно у зазначених відсіках (позиції 19, 20 тор 25, сенсорні датчики 26 й приймач 27 із індита 21) і зв'язують між собою по системах і з двигукатором 28 руху (див. фіг. 4-5). До складу системи ном 4 (див. схеми на фіг. 2 та на фіг. 4) (4, 5). 23 розпізнавання цілі входять термограф 29, телеВодночас із виготовленням броньованого тракамера 30 з монітором 31, посилена вузьконапранспортного засобу 1 виготовляють антиснайперсьвленим променем термографа 29, тепловізор 32, ке озброєння 2 і додаткові системи (систему 15 далекомір 33, балістичний обчислювач 34, датчик керування вогнем (з бортовим комп'ютером 37), 35 швидкості вітру та електронна система 36 спосистему 22 виявлення цілі й систему 23 розпізнастереження й супроводу цілі (див. фіг. 5). Констрування цілі). Також (для забезпечення працездатктивно і технологічно система 22 виявлення цілі та ності антиснайперського озброєння 2) виготовлясистема 23 розпізнавання цілі зв'язані із системою ють оптичний приціл 14, приводи 16 башти, 15 керування вогнем. Згадана система 15 керуприводи 17 озброєння та прилад 18 нічного бавання вогнем зв'язана з антиснайперським озброчення (див. фіг. 1-5). єнням 2 через приводи 17 керування озброєнням Конструктивно антиснайперське озброєння 2 (див. фіг. 5). Конструктивно і технологічно у систевиконують у вигляді спарених між собою основної мі 22 виявлення цілі сенсорні датчики 26 й радіос(позиція 12) і додаткової (позиція 13) стрілецьких канер 24 зв'язані з радіолокатором 25, а виходи систем різних калібрів, а також мортири 10 систезазначеного радіолокатора 25 зв'язані із системою ми пуску димових гранат (наприклад, марки 902 В 15 керування вогнем та з балістичним обчислюва«Туча» калібру 81-мм) (див. фіг. 1-4). Основну чем 34 системи 23 розпізнавання цілі (див. фіг. 5). стрілецьку систему (позиція 12) антиснайперського Конструктивно і технологічно у системі 23 розпіозброєння 2 виконують калібром не менше 12,7знавання цілі телекамера 30 та тепловізор 32 зв'ямм, а саме, основну (позиція 12) стрілецьку систезані з балістичним обчислювачем 34 через електму виконують у вигляді антиснайперської гвинтівки ронну систему 36 спостереження й супроводу цілі типу ручної протитанкової рушниці Симонова калі(див. фіг. 5). Конструктивно і технологічно у систебру 14,5-мм. Додаткову стрілецьку систему (позимі 23 розпізнавання цілі далекомір 33 і датчик 35 ція 13) антиснайперського озброєння 2 виконують швидкості вітру зв'язані з балістичним обчислювау вигляді кулемета калібром 7,62-мм, наприклад, у чем 34, а згаданий балістичний обчислювач 34 - із вигляді кулемета марки ПКТ калібру 7,62-мм. Оссистемою 15 керування вогнем (див. фіг. 4-5). новну (позиція 12) та додаткову (позиція 13) стріЕлементи системи 22 виявлення цілі й системи 23 лецькі системи антиснайперського озброєння 2 розпізнавання цілі конструктивно і технологічно розміщують у башті 8 з можливістю зміни кутів розміщені на башті 8 (див. фіг. 1-4). Конструктивно наведення по вертикалі і горизонталі. Також у бадо складу системи 15 керування вогнем входить шті 8 розміщують оптичний приціл 14, систему 15 бортовий комп'ютер 37 (див. схеми на фіг. 1-5). керування вогнем, приводи 16 башти та приводи Броньований рухомий комплекс для боротьби 17 озброєння, при цьому систему 15 керування зі снайперами (який заявляється - див. схеми на вогнем з'єднують з основною (позиція 12) і додатфіг. 1-6) використовується наступним чином. ковою (позиція 13) стрілецькими системами через Попередньо виготовляють конструктивні елеприводи 17 озброєння, а оптичний приціл 14 з'єдменти зазначеного броньованого рухомого комнують з антиснайперським озброєнням 2 (див. плексу для боротьби зі снайперами (який заявлясхеми на фіг. 1-4 та на фіг. 5). ється). Для системи 22 виявлення цілі виготовляють По-перше, виготовляють броньований трансрадіосканер 24, радіолокатор 25, сенсорні датчики портний засіб 1. Для нього виготовляють броньо26 й приймач 27 із індикатором 28 руху (див. схеми ваний корпус 3, двигун 4, агрегати 5, пристрої 6 та на фіг. 4-5). Для системи 23 розпізнавання цілі виконавчі механізми 7 систем забезпечення, бровиготовляють термограф 29, телекамеру 30 з моньовану башту 8, і рушій 11 (який виконують гусенітором 31, посилену вузьконаправленим променичним, а саме, таким, що містить переднє ведуче нем термографа 29, тепловізор 32, далекомір 33, зубчасте колесо, опорні катки, підтримуючі катки, балістичний обчислювач 34, датчик 35 швидкості заднє направляюче колесо та гусеницю – (4), (5)). вітру та електронну систему 36 спостереження й При виготовленні броньованого корпусу 3 його супроводу цілі (див. схеми на фіг. 4-5). виготовляють таким, що він складається з посліДля забезпечення скритності відходу броньодовно (відповідно передньої частини корпуса 3) ваного рухомого комплексу для боротьби зі снайрозміщених моторного відсіку (позиція 19), бойовоперами (який заявляється) з бойової позиції на го відсіку (позиція 20) та відсіку (позиція 21) для башті 8 встановлюють мортири 10 системи пуску 9 54539 10 димових гранат (наприклад, марки 902 В «Туча» Радіолокатор 25 системи 22 виявлення цілі калібру 81-мм, кількістю шість або більше штук). отримує сигнали від радіосканера 24 (безпосередПрилад 18 нічного бачення, елементи системи ньо) і від сенсорних датчиків 26 та індикатора руху 22 виявлення цілі та системи 23 розпізнавання цілі 28 через приймач 27. Отримані сигнали обробляконструктивно і технологічно розміщують на башті ються і передаються на перший вхід системи 15 8 (див. схеми на фіг. 1-4). Після цього систему 22 керування вогнем (де надходять до бортового виявлення цілі й систему 23 розпізнавання цілі комп'ютера 37) та на відповідний вхід балістичного зв'язують із системою 15 керування вогнем (а саобчислювача 34 системи 23 розпізнавання цілі ме, з бортовим комп'ютером 37). Згадану систему (див. схеми на фіг. 4-6). 15 керування вогнем конструктивно і технологічно Паралельно пошук снайпера ведеться за дозв'язують з антиснайперським озброєнням 2 через помогою приладів (а саме, за допомогою термогприводи 17 керування озброєнням (див. фіг. 5). рафу 29, телекамери 30, посиленої вузьконаправКонструктивно і технологічно у системі 22 виявленим променем термографа 29, тепловізору 32 лення цілі сенсорні датчики 26 й радіосканер 24 та далекоміру 33) що входять до системи 23 розпізв'язують з радіолокатором 25, а виходи зазначезнавання цілі. При цьому сигнал з телекамери 30 ного радіолокатора 25 зв'язують із системою 15 та з тепловізору 32 надходять до електронної сискерування вогнем та з балістичним обчислювачем теми 36 спостереження й супроводу цілі, а з неї 34 системи 23 розпізнавання цілі. Конструктивно і до балістичного обчислювача 34 системи 23 розпітехнологічно у системі 23 розпізнавання цілі телезнавання цілі. За допомогою датчика 35 швидкості камеру 30 й тепловізор 32 зв'язують з балістичним вітру вносять поправки до зазначеного балістичнообчислювачем 34 через електронну систему 36 го обчислювача 34 системи 23 розпізнавання цілі. спостереження й супроводу цілі. Конструктивно і Отримані сигнали щодо місця знаходження снайтехнологічно у системі 23 розпізнавання цілі далепера обробляються і передаються з балістичного комір 33 і датчик 35 швидкості вітру зв'язують з обчислювача 34 системи 23 розпізнавання цілі на балістичним обчислювачем 34, а згаданий балісдругий вхід системи 15 керування вогнем (де надтичний обчислювач 34 - із системою 15 керування ходять до бортового комп'ютера 37) (див. схеми на вогнем (а саме, з бортовим комп'ютером 37). Прифіг. 5-6). Бортовий комп'ютер 37, який управляє лад 18 нічного бачення зв'язують з антиснайперзасобами розвідки, засобами розпізнавання цілей ським озброєнням 2 та оптичним прицілом 14 (див. та прицілювання, супроводжує ціль, відпрацьовує фіг. 5). вихідні данні для стрільби зі зброї (позиція 2) за Після збирання броньований рухомий комдопомогою інформації, яка надходить від лазерноплекс для боротьби зі снайперами (який заявляго (шумоподібного) далекоміра 33, датчика 35 ється) є готовим до бойового застосування. швидкості вітру, від засобів розвідки та засобів Перед виходом на бойову позицію з броньорозпізнавання цілей і прицілювання, надає управваного рухомого комплексу для боротьби зі снайляючи сигнали на виконавчі механізми (приводи перами (який заявляється) знімаються сенсорні озброєння - позиція 17) наведення зброї (позиція датчики 26 та індикатор руху 28 і розвідниками 2) відповідно до відпрацьованих вихідних даних встановлюються в районі передбачуваного знаходля стрільби для автоматичного наведення зброї дження снайпера. (позиція 2) на ціль (див. фіг. 5-6). Після цього броньований рухомий комплекс В системі 15 керування вогнем отримані з бадля боротьби зі снайперами (який заявляється) лістичного обчислювача 34 сигнали щодо місця рухається на бойову позицію в район передбачузнаходження снайпера обробляються (у бортовованого знаходження снайпера (де попередньо му комп'ютері 37) і передаються на приводи 17 встановлені сенсорні датчики 26 та індикатор руху озброєння. За допомогою нанесених на екран мо28). На бойовій позиції особовий склад зазначенонітору 31 оптико-телевізійної прицільної системи го броньованого рухомого комплексу вимикає двисіток стрільби (з термографом 29 і тепловізором гун 4 і вмикає систему 15 керування вогнем (до 32) антиснайперське озброєння 2 наводиться на складу якої входить бортовий комп'ютер 37), сисціль автоматично або вручну. тему 22 виявлення цілі та систему 23 розпізнаванЗа допомогою приводів 17 озброєння антисня цілі. При цьому боєкомплект антиснайперської найперське озброєння 2, а саме, основну стрілегвинтівки типу ручної протитанкової рушниці Сицьку систему (позиція 12) антиснайперського монова калібру 14,5-мм розташований у єдиної озброєння 2, що виконана у вигляді антиснайперстрічці. За допомогою механізму подачі забезпеської гвинтівки типу ручної протитанкової рушниці чується подача патрона на лінію заряджання. Симонова калібру 14,5-мм, наводять на ціль (авТаким чином система дистанційної сигналізації томатично або вручну) і виконують прицільний (у складі сенсорних датчиків 26, приймача 27 та постріл (див. фіг. 5-6). екрана індикатору 28 руху) реагує на рух і надає В разі необхідності стрільба по цілі або інших напрямок на ціль. Радіосканер 24 визначає місцецілях ведеться з додаткової стрілецької системи знаходження радіопередавача, якщо він працює (позиція 13) антиснайперського озброєння 2, що на передачу, радара (у складі антени з приводом, виконана у вигляді кулемета калібром 7,62-мм, приймача та радіолокаційного індикатора), і занаприклад, у вигляді кулемета марки ПКТ калібру безпечує слідкування за ціллю, визначає напрямок 7,62-мм (при цьому задіюються вищевказані елена ціль, напрямок руху цілі, її координати. Радіосменти системи 22 виявлення цілі й системи 23 канер 24 передає координати цілі на радіолокатор розпізнавання цілі). 25. В разі необхідності забезпечити скритність відходу з бойової позиції використовують мортири 11 54539 12 10 системи пуску димових гранат (наприклад, мар1. Журнал «Military Technology». Vol. XIX ки 902 В «Туча» калібру 81-мм), якими утворюють Issue 1995, USA, стор. 2, фото 1 на стор. 2 - анадимову завісу. лог. Для наведення антиснайперського озброєння 2. Научно-популярный журнал «Техника и во2 (що виконане у вигляді спарених між собою осоружение. Вчера, сегодня, завтра». Издательство новної (позиція 12) і додаткової (позиція 13) стріРОО «Техинформ», М., № 4, 2004, стр. 11-15 сталецьких систем різних калібрів), а також мортир 10 тья «БМП: о путях развития и совершенствовасистеми пуску димових гранат, в нічний час, викония» - аналог. ристовують прилад 18 нічного бачення, який є 3. Шашуков В. Боевые машины пехоты. зв'язаним з оптичним прицілом 14. //Военный парад. М., № 2 (20), 1997 - прототип. Підвищення ефективності застосування бро4. Боевые машины мотострелковых подразденьованого рухомого комплексу для боротьби зі лений. Министерство обороны СССР. Управление снайперами, який заявляється, у порівнянні з проначальника танковых войск. Ордена Трудового тотипом, досягається за рахунок розміщення на Красного Знамени военное издательство Минисброньованому транспортному засобі додаткового терства обороны СССР, М., 1978, Глава И. Боевая обладнання, що дозволяє з великою точністю вимашина пехоты БМП-1. значити місце знаходження снайпера і забезпечи5. Научно-популярный журнал «Техника и воти при цьому підвищення ефективності боротьби зі оружение. Вчера, сегодня, завтра». Издательство снайперами з закритих бойових позицій. РОО «Техинформ», М., № 4, 2000, стр. 20-24 стаДжерела інформації тья «Калибр автоматической пушки БМП: 30 или 40-мм?». 13 54539 14 15 Комп’ютерна верстка В. Мацело 54539 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
