Пристрій для скидання гною в канал

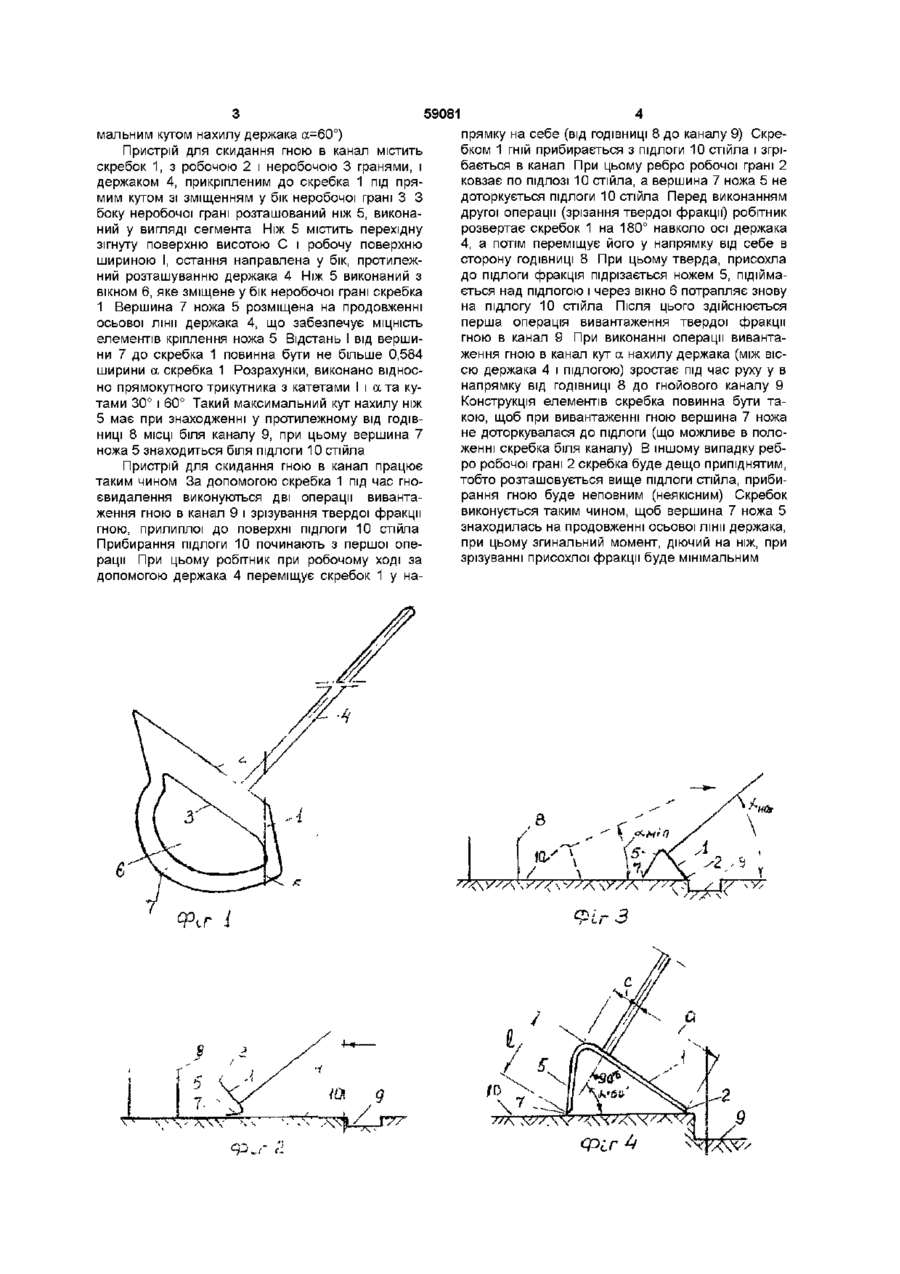

Пристрій для скидання гною в канал, що міс Винахід відноситься до сільського господарства, зокрема до засобів прибирання гною з тваринницьких приміщень Відомий скребок для прибирання кінського гною (патент США №5417044, АС/К 1/01, 1993), що містить раму з зубцями і розташовану під прямим кутом рукоятку Кожний зуб має верхній і нижній сегменти Скребок забезпечений кліткою з дном і стінками, передня стінка якої розташована відносно дна під кутом 30-60° Недолік скребка полягає у тому, що область застосування його обмежена тільки для збирання гною в клітку Крім того, коли тварини знаходяться в стійлах, прибирання гною виконують безпосередньо з-під ніг тварин, що небезпечно і малоефективно (великі витрати праці, низька якість прибирання) За прототип - прийнято пристрій для скидання гною із стійл в канал, який входить в комплект обладнання гноєприбирального конвеєра (конвеєр скребковий гноєприбиральний - КНС-Ф-100 Донецьк Облагроиздат, 1987 С 81), який містить скребок виконаний у вигляді пластини з робочою і неробочою гранями, неробоча грань якої зігнута для надання їй жорсткості, і держак, прикріплений до робочої сторони пластини біля неробочої грані Недолік прототипу - низька якість прибирання стійл За допомогою цього скребка вивантажують в канал екскременти (свіжий гній) і підстилку Для видалення твердого, присохлого до підлоги стійла гною спочатку цим скребком чистять за допомогою ударів, а потім гній вивантажують в канал В основу винаходу поставлена задача створення пристрою для скидання гною в канал, скре тить скребок з робочою і неробочою гранями та держак, розташований із зміщенням у бік неробочої грані, який відрізняється тим, що скребок виконано з ножем, розташованим з боку неробочої грані, направленим у бік, протилежний від держака, та виконаним у вигляді сегмента, вершина якого розміщена на продовженні осьової лінії держака на відстані від скребка не більше 0,534 його ширини, причому ніж виконано з вікном, зміщеним у бік скребачки бок якого виконано з ножем у формі сегмента, розташованим з боку неробочої грані і направленим у бік, протилежний від держака, причому вершина сегмента розміщена на продовженні осьової лінії держака на відстані від скребка не більше 0,584 його ширини, крім того, ніж виконано з вікном, зміщеним у бік скребка, що дозволяє якісно і з незначними витратами праці виконувати операцію зскрібання прилиплого, запресованого ногами тварин гною під час чищення стійл і вивантаження його в канал Поставлена задача вирішується тим, що в пристрої для скидання гною в канал, який має скребок з робочою і неробочою гранями та держак, розташований зі зміщенням у бік неробочої грані згідно винаходу скребок виконано з ножем, розташованим з боку неробочої грані, направленим у бік, протилежний від держака, та виконаним у вигляді сегмента, вершина якого розташована на продовженні осьової лінії держака на відстані від скребка не більше 0,584 його ширини, причому ніж виконано з вікном, зміщеним у бік скребка Суть винаходу ілюструється кресленнями, де на фіг 1 зображено загальний вид скребка, на фіг 2 - схематичне зображення скребка при виконанні операції зрізування присохлого до підлоги стійла гною, на фіг 3 - схематичне зображення скребка при вивантаженні гною в канал (пунктирною ЛІНІЄЮ зображено положення скребка в початковий момент виконання операції}, на фіг 4 - вид збоку (конструкція скребка з максимально допустимою шириною І ножа, встановленого під макси 00 о о> ю 59081 мальним кутом нахилу держака а=60°) Пристрій для скидання гною в канал містить скребок 1, з робочою 2 і неробочою 3 гранями, і держаком 4, прикріпленим до скребка 1 під прямим кутом зі зміщенням у бік неробочої грані З З боку неробочої грані розташований ніж 5, виконаний у вигляді сегмента Ніж 5 містить перехідну зігнуту поверхню висотою С і робочу поверхню шириною І, остання направлена у бік, протилежний розташуванню держака 4 Ніж 5 виконаний з вікном 6, яке зміщене у бік неробочої грані скребка 1 Вершина 7 ножа 5 розміщена на продовженні осьової лінії держака 4, що забезпечує МІЦНІСТЬ елементів кріплення ножа 5 Відстань І від вершини 7 до скребка 1 повинна бути не більше 0,584 ширини а скребка 1 Розрахунки, виконано відносно прямокутного трикутника з катетами І і а та кутами 30° і 60° Такий максимальний кут нахилу ніж 5 має при знаходженні у протилежному від ГОДІВНИЦІ 8 МІСЦІ біля каналу 9, при цьому вершина 7 ножа 5 знаходиться біля підлоги 10 стійла Пристрій для скидання гною в канал працює таким чином За допомогою скребка 1 під час гноєвидалення виконуються дві операції вивантаження гною в канал 9 і зрізування твердої фракції гною, прилиплої до поверхні підлоги 10 стійла Прибирання підлоги 10 починають з першої операції При цьому робітник при робочому ході за допомогою держака 4 переміщує скребок 1 у на прямку на себе (від ГОДІВНИЦІ 8 до каналу 9) Скребком 1 гній прибирається з підлоги 10 стійла і згрібається в канал При цьому ребро робочої грані 2 ковзає по ПІДЛОЗІ 10 стійла, а вершина 7 ножа 5 не доторкується підлоги 10 стійла Перед виконанням другої операції (зрізання твердої фракції") робітник розвертає скребок 1 на 180° навколо осі держака 4, а потім переміщує його у напрямку від себе в сторону ГОДІВНИЦІ 8 При цьому тверда, присохла до підлоги фракція підрізається ножем 5, підіймається над підлогою і через вікно 6 потрапляє знову на підлогу 10 стійла Після цього здійснюється перша операція вивантаження твердої фракції гною в канал 9 При виконанні операції вивантаження гною в канал кут а нахилу держака (між віссю держака 4 і підлогою) зростає під час руху у в напрямку від ГОДІВНИЦІ 8 до гнойового каналу 9 Конструкція елементів скребка повинна бути такою, щоб при вивантаженні гною вершина 7 ножа не доторкувалася до підлоги (що можливе в положенні скребка біля каналу) В іншому випадку ребро робочої грані 2 скребка буде дещо припіднятим, тобто розташовується вище підлоги стійла, прибирання гною буде неповним (неякісним) Скребок виконується таким чином, щоб вершина 7 ножа 5 знаходилась на продовженні осьової лінії держака, при цьому згинальний момент, діючий на ніж, при зрізуванні присохлої фракції буде мінімальним в ч-^Г^ ФІГ 59081 Комп'ютерна верстка Е Гапоненко Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
