Зубна щітка та спосіб ії виготовлення

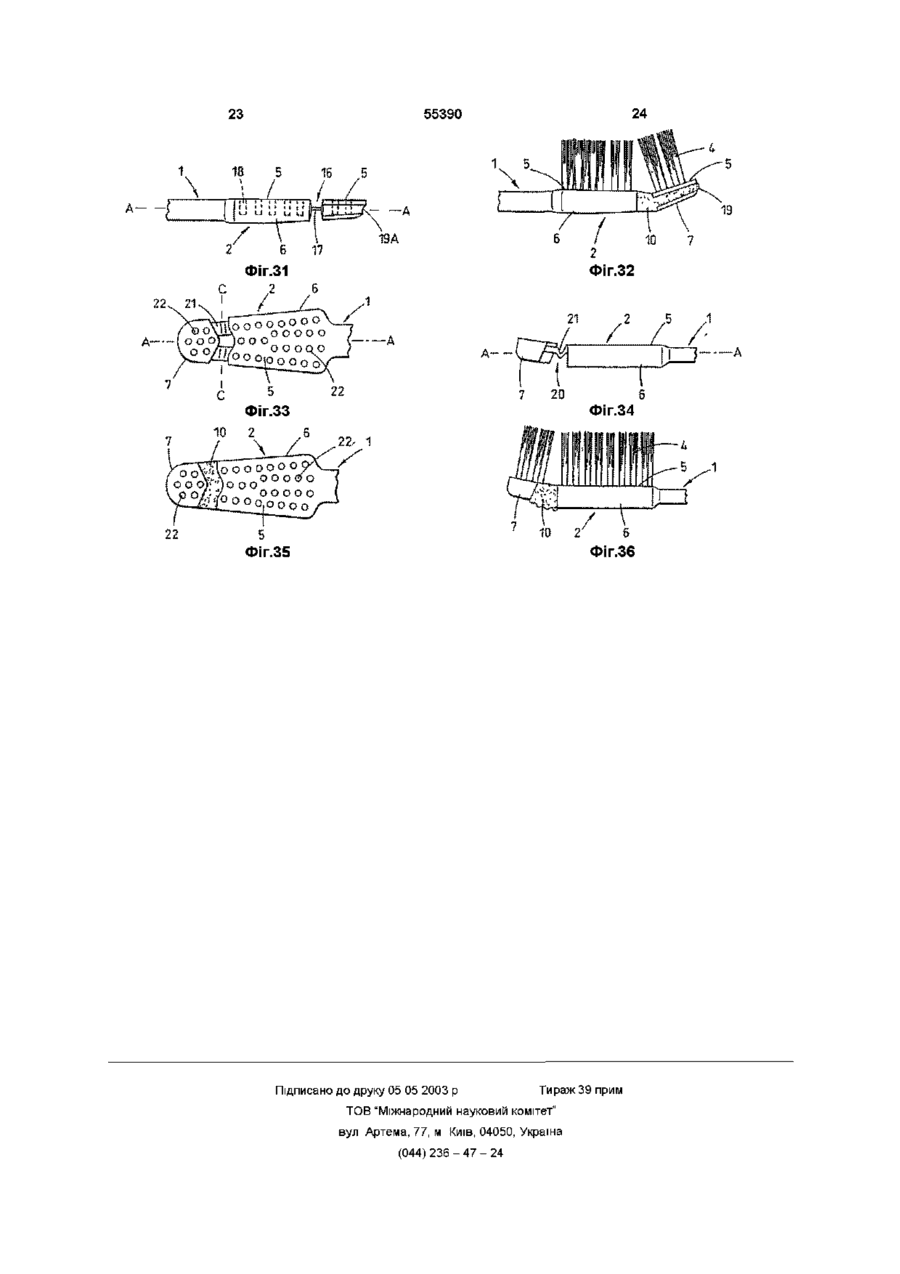

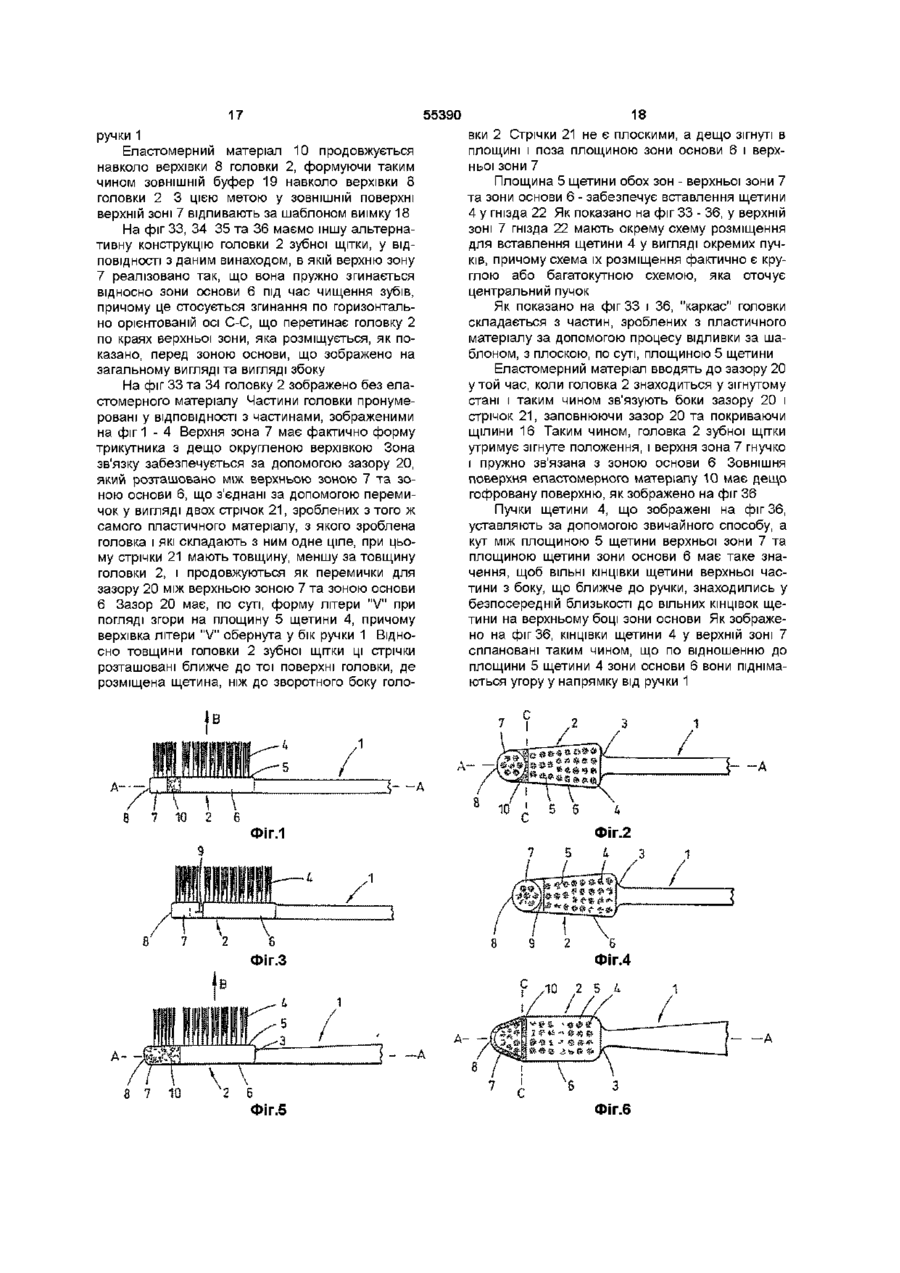

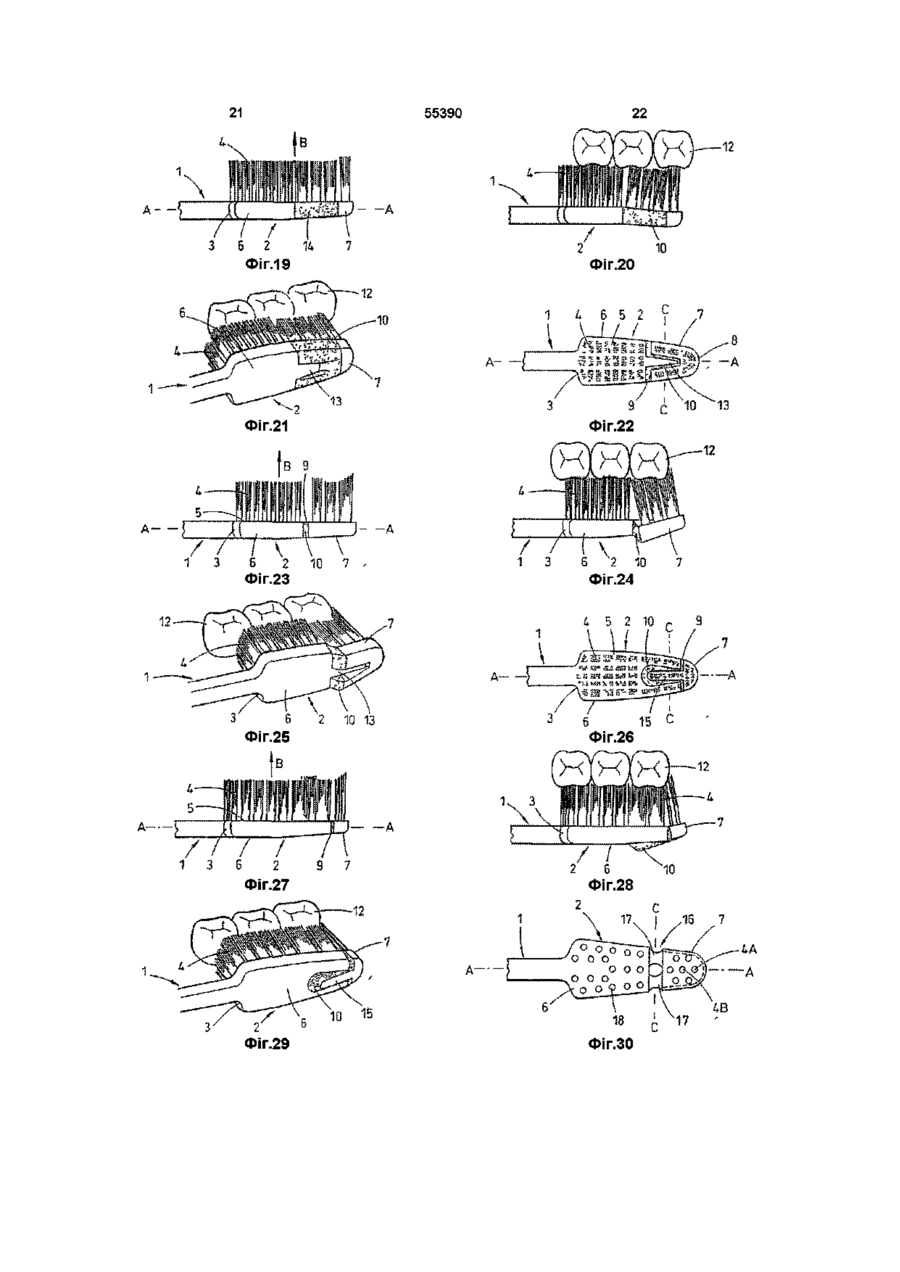

1 Зубна щітка, що містить головку, яка має верхівку, щетину, що продовжена від площини щетини головки, і базове закінчення, біля якого головка з'єднана з ручкою, причому головка і ручка розташовані вздовж поздовжньої осі зубної щітки, яка відрізняється тим, що головка складена з негнучкої зони основи, зони зв'язку та верхньої зони, причому зона основи з'єднана з ручкою зубної щітки і простягається від базового закінчення головки до зони зв'язку, розташованої поміж базовим закінченням та верхівкою, а верхня зона простягається від верхівки головки до зони зв'язку, обидві - зона основи та верхня зона є носіями щетини, при цьому верхня зона гнучко і пружно зв'язана у зоні зв'язку із зоною основи 2 Зубна щітка за п 1, яка відрізняється тим, що зона зв'язку знаходиться у поздовжній половині головки, найбільш віддаленій від базового закінчення головки 3 Зубна щітка за п 2, яка відрізняється тим, що зона основи простягається на відстань, яка складає принаймні 60% відстані між базовим закінченням головки і верхівкою головки 4 Зубна щітка за пп 1,2 або 3, яка відрізняється тим, що у ненапруженому положенні площина щетини верхньої зони формує з площиною щетини зони основи кут менший за 180 градусів 5 Зубна щітка за будь-яким з пп 1-4, яка відрізняється тим, що зона зв'язку містить апертуру, проріз або щілину в матеріалі, з якого зроблена головка, між верхньою зоною і зоною основи, які з'єднані за допомогою однієї тонкої перемички або декількох тонких перемичок з гнучкого і одночасно пружного пластичного матеріалу 6 Зубна щітка за п 5, яка відрізняється тим, що зона звязку включає композитну зону між верхньою зоною та зоною основи, причому композитна зона містить структурні елементи, які зроблені як з пластичного, так і з еластомерного матеріалів 7 Зубна щітка за п 6, яка відрізняється тим, що композитна зона містить апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між верхньою зоною і зоною основи, які з'єднані за допомогою комбінації тонких волокон, стрічок або безперервної мембрани, зроблених з гнучкого і водночас пружного пластичного матеріалу, а також частково шляхом заповнення еластомерним матеріалом простору частини апертури, прорізу або щілини, яка не повністю заповнена пластичним матеріалом 8 Зубна щітка за будь-яким з пп 1-4, яка відрізняється тим, що зона зв'язку містить апертуру, проріз або щілину у матеріалі, з якого зроблена головка, між верхньою зоною і зоною основи, які з'єднані виключно за допомогою повного або часткового заповнення еластомерним матеріалом 9 Зубна щітка за будь-яким з пп 1-8, яка відрізняється тим, що верхня зона головки виконана з можливістю згинання назад пружно відносно зони основи по осі згинання, яка орієнтована по ширині щітки і проходить крізь головку в зоні зв'язку 10 Зубна щітка за будь-яким з пп 1-9, яка відрізняється тим, що верхня зона виконана з можливістю шарнірного обертання пружно відносно зони основи по осі обертання, яка орієнтована по ширині щітки і проходить крізь верхню зону посередині між верхівкою і базовим закінченням 11 Зубна щітка за п 10, яка відрізняється тим, що верхівка зони основи сформована у вигляді двох гілок, які частково оточують частину верхньої зони, що продовжена поміж ними у напрямку базового закінчення, з можливістю зв'язку між верхньою зоною та зоною основи 12 Зубна щітка за п 10, яка відрізняється тим, що базове закінчення верхньої зони сформоване у вигляді двох гілок, які частково оточують частину зони основи, що продовжена поміж ними у напрямку верхівки, з можливістю зв'язку між верхньою зоною та зоною основи 13 Зубна щітка за будь-яким з пп 1-12, яка відрізняється тим, що у верхній зоні щетину розміщено за схемою окремих пучків, виконаних у ВІДПОВІДНОСТІ з фактично круглою або багатокутною О о о> со ю ю 55390 схемою 14 Зубна щітка за будь-яким з пп 1-12, яка відрізняється тим, що у верхній зоні щетину розміщено у вигляді окремого пучка, виконаного фактично з круглим поперечним розрізом і перпендикулярного площині щетини 15 Зубна щітка за будь-яким з пп 1-12, яка відрізняється тим, що у верхній зоні щетину розміщено у вигляді пучка, виконаного фактично у формі літери "С" або "U" у поперечному розрізі і перпендикулярного площині щетини, який має, принаймні, одну гілку "С" або "U", вирівняну фактично паралельно поздовжній осі зубної щітки і з округленим вигином "С" або "U", оберненим до КІНЦІВКИ площини щетини, віддаленої від ручки Винахід стосується зубних щіток, зокрема зубних щіток, головки яких мають елементи, що гнучко зв'язані між собою Відомо зубні щітки, головки яких мають зони, що гнучко зв'язані між собою Так, Міжнародна Публікація WO 92/17093 розкриває зубну щітку, в якій головка розділена на два сегменти або на більшу КІЛЬКІСТЬ сегментів, що гнучко і пружно Зв'язані один з одним та з ручкою зубної щітки Окремий вид зубної щітки, згідно з Міжнародною Публікацією WO 92/17093, містить головку, що має пази у її зворотній частині, з яких простягнута щетина Ці пази заповнені еластомерним матеріалом, що робить щітку більш гнучкою Відомо зубні щітки, в яких ці пази розподілені у загально рівномірних розподілах над зворотною частиною головки або навколо поздовжньої середньої точки головки, щоб дати можливість пристосувати всю головку до зігнутої форми зубців Міжнародна публікація WO 96/021165 розкриває зубні щітки з гнучкими головками, які конструктивно подібні до тих, що розкриті у Міжнародній публікації WO 92/17093, які мають, найчастіше, ввігнуті профілі закінчень щетини Патент Німеччини DE-G 8705474 4 розкриває зубну щітку, в якій верхня частина головки прикріплюється на шарнірах до основної частини головки і в якій за допомогою кнопки, що розміщена на ручці, можна згинати верхню частину головки відносно її основної частини Найбільш близькою до зубної щітки, що заявляється, є зубна щітка, яка містить ручку, з'єднану з головкою, що має верхівку, віддалену від ручки, щетину та базове закінчення з боку ручки, причому головка та ручка розміщені вздовж поздовжньої осі зубної щітки (WO 92/17093, А46В 7/06, 1992) Хоча зони зазначеної зубної щітки гнучко сполучені між собою, проте, щітка не має достатньої гнучкості у верхній частині і, як наслідок, недостатньо очищує поверхню зубів, особливо внутрішню, та не повністю пристосовується до форми зубів Найближчим аналогом до способу виготовлення зубної щітки, що заявляється, є спосіб, що включає спочатку виготовлення каркаса з плас 16 Зубна щітка за будь-яким з пп 1-15, яка відрізняється тим, що КІНЦІВКИ щетинок на верхній зоні, що віддалені від площини щетини, лежать в ІНШІЙ ПЛОЩИНІ, ніж КІНЦІВКИ щетинок, що віддалені від площини щетини, на зоні основи головки 17 Спосіб виготовлення зубної щітки за п 4, що включає виготовлення каркаса з пластичного матеріалу за допомогою шприц-машини і вприскування еластомерного матеріалу у зону зв'язку, який відрізняється тим, що каркас виготовляють з плоскою поверхнею під щетину, а перед вприскуванням еластомерного матеріалу у зону зв'язку верхню зону згинають на необхідний кут по відношенню до зони основи тичного матеріалу за допомогою шприц-машини, а потім - додавання еластомерного матеріалу у зону зв'язку (WO 92/17093, А46В 7/06, 1992) Такий спосіб виготовлення не дозволяє отримати зубну щітку, яка мала би достатню гнучкість у верхній частині, що, в свою чергу, не дає можливості зубній ЩІТЦІ як слід очищувати внутрішню поверхню зубів та пристосуватися до форми зубів, одночасно пом'якшуючи вплив на ясна В основу винаходу поставлена задача створення зубної щітки, яка б поліпшила здатність очищувати поверхню зубів, особливо внутрішню, а також могла б пристосуватися до зігнутої форми ряду зубів, пом'якшуючи при цьому вплив на ясна Другою поставленою задачею є створення способу виготовлення такої зубної щітки ВІДПОВІДНО ДО ЦЬОГО винаходу зубна щітка містить ручку з головкою, яка має основу, що є продовженням ручки, та верхівку, яка віддалена від основи, причому головка зубної щітки з'єднана з ручкою за допомогою базового закінчення головки Головка та ручка розташовані вздовж поздовжньої осі зубної щітки Головка має щетину, що продовжується від площини щетини головки Згідно З винаходом, головка вміщує, по суті, зону основи, яка жорстко з'єднана з ручкою та простягається від основи головки до зони зв'язку, що розташована поміж основою та верхівкою, а верхня зона простягається від верхівки головки до зони зв'язку, щетина розташована як у зоні основи, так і у верхній зоні, верхня зона гнучко і пружно з'єднана із зоною основи за допомогою зони зв'язку Вищеописана конструкція зубної щітки дозволяє сконцентрувати гнучкість головки у верхівці зубної щітки, тому зв'язування верхньої зони та зони основи головки зубної щітки є певною мірою кращою з погляду на те, що вона дає можливість верхній зоні пружно згинатися та шарнірно обертатися відносно зони основи під час чищення зубів Зв'язок між верхньою зоною та зоною основи, який забезпечує зона зв'язку, дозволяє верхній зоні згинатися та шарнірно обертатися під час використання по осі згинання або по осі обертання, які знаходяться на площині 55390 щетини і, по суті, поперек поздовжньої осі зубної щітки таким чином, що щетина на верхній зоні може нахилятися назад, тобто так, що ВІЛЬНІ закінчення щетини у верхній зоні коливаються у напрямку ручки, допомагаючи щетині очищати внутрішню поверхню зубів Гнучке зв'язування також допомагає запобігти надмірному надавлюванню в точці прикладання під час чищення зубів Звичайно головка зубної щітки з'єднана з и ручкою за допомогою зони шийки, яка розташована між базовим закінченням головки зубної щітки та ручкою і підтримує и під час використання Зона основи зубної щітки є, по суті, негнучкою, що спричиняє лише незначне згинання зони основи під час чищення зубів, а це звичайно залежить тільки від гнучкості пластичного матеріалу, з якого виготовлено головку зубної щітки Краще, коли зона зв'язку розташована у поздовжній половині головки, найбільш віддаленої від її базового закінчення, причому зона основи простягається, принаймні, на 60 ВІДСОТКІВ ВІДНОС НО відстані між базовим закінченням головки та и верхівкою, наприклад, принаймні, на 75 ВІДСОТКІВ цієї відстані Верхня зона може бути негнучкою, це спричиняє окремо від згинання та шарнірного обертання відносно зони основи згинання верхньої зони лише незначно Верхня зона може мати декілька форм, які пристосовані під форму верхівки головки, наприклад, круглу, трикутну (включаючи евольвентну), прямокутну, довгасту, ромбовидну тощо У той час, коли щітку не використовують, площина щітки верхньої зони та площина щетини зони основи зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, можуть бути, по суті, копланарними, тобто кут між ними дорівнює 180 градусів У кращій реалізації зубної щітки, у ВІДПОВІДНОСТІ З даним винаходом, площина щетини верхньої зони формує кут, менший за 180 градусів з площиною щетини зони основи, наприклад, кут 150 - 179 градусів, придатний кут 155 - 170 градусів Причому придатним є також кут, при застосуванні якого ВІЛЬНІ закінчення щетини на верхівці з боку ручки та ВІЛЬНІ закінчення щетини на верхній частині зони основи зближаються, тобто торкаються одні одних Зона зв'язку між верхньою зоною та зоною основи в одній з реалізацій, у ВІДПОВІДНОСТІ З даним винаходом, містить у матеріалі, з якого зроблена головка зубної щітки, апертуру, проріз або щілину між верхівкою та зоною основи, що з'єднані за допомогою однієї перемички або більшої КІЛЬКОСТІ тонких перемичок, зроблених з гнучкого і пружного пластичного матеріалу Ця конструкція головки зубної щітки дійсно має дві зони, з'єднані за допомогою таких перемичок Ці вставки можуть вміщувати тонкі волокна, тонкі стрічки або безперервну тонку мембрану, які можуть бути зроблені з гнучкого і одночасно пружного пластичного матеріалу Ці волокна, тонкі стрічки або безперервна тонка мембрана можуть бути розташовані у площині головки, а також можуть бути нахилені або зігнуті Причому вони можуть бути зроблені з того самого пластичного матеріалу, з якого зроблена верхня зона та зона основи, проте, вони більш гнучкі за рахунок товщини, і таким чином верхівка, основа та перемичка (перемички) можуть бути повністю відлити за шаблоном В ІНШІЙ реалізації цього винаходу зона зв'язку між верхньою зоною та зоною основи може містити композитну зону між верхньою зоною та зоною основи, причому композитна зона має структурні елементи, які зроблені одночасно як з пластичного матеріалу, так і з еластомерного матеріалу Наприклад, композитна зона може містити апертуру, проріз або щілину між верхівкою та зоною основи, які з'єднуються за допомогою однієї перемички, тобто бути одним цілим з головкою, а також за допомогою еластомерного матеріалу - з апертурою, прорізом або щілиною Ці волокна, тонкі стрічки або безперервна тонка мембрана можуть бути, по суті, розташовані у площині головки і також можуть бути нахилені, або зігнуті, або складені Ця конструкція головки зубної щітки дійсно має дві зони, з'єднані за допомогою таких перемичок, а перемички вмонтовані в покривальний шар еластомерного матеріалу Наприклад, така композитна зона може містити сітку, ланцюжок, решітку, кліткову або решіткову структуру з пластичного матеріалу, який є одним цілим з матеріалом, з якого зроблена головка, з порожнинами, що містить еластомерний матеріал Наприклад, така композитна зона може включати одну стрічку або більшу КІЛЬКІСТЬ стрічок з пластичного матеріалу, який є одним цілим з матеріалом, з якого зроблена головка, при цьому товщина стрічок набагато менша за товщину головки, а самі стрічки розташовані між верхньою зоною та зоною основи і використовуються для зв'язку верхньої зони та зони основи у МІСЦІ апертури, прорізу або щілини, при цьому апертура, проріз або щілина також містить еластомерний матеріал, який є ВІДПОВІДНО зчепленим з боками прорізу та стрічками та ВІДПОВІДНО заповнює, взагалі, апертуру, проріз або щілину і також довільно здіймається над поверхнею пластичного матеріалу, з якого зроблена головка У ВІДПОВІДНОСТІ З товщиною головки зубної щітки стрічки у такій конструкції можуть бути розташовані ближче до площині щетини, ніж до зворотного боку головки Частини пластичного матеріалу у такій композитній зоні можуть бути досить товстими для того, щоб суттєво сприяти гнучкості та пружності зони зв'язку, або як альтернатива вони можуть бути такими тонкими, що забезпечуватимуть лише мінімальну гнучкість та пружність зони зв'язку і, таким чином, служитимуть лише для того, щоб частини головки трималися разом перед додаванням еластомерного матеріалу В ІНШІЙ реалізації, у ВІДПОВІДНОСТІ З даним ви находом, зона зв'язку між верхньою зоною та зоною основи може включати апертуру, проріз або щілину, що зроблені у матеріалі головки між верхньою зоною та зоною основи, які використовуються виключно для зв'язку і усередині повністю або частково заповнені еластомерним матеріалом У такій конструкції найбільш ефективною є головка, яка складається з двох зон з проміжком між ними, заповненим еластомерним матеріалом 55390 Цей еластомерний матеріал переважно з'єднує верхню зону та зону основи, які розташовані з різних боків апертури, прорізу або щілини, так щоб верхня зона та зона основи трималися разом Вищезгадані апертури або прорізи можуть містити отвори або вирізи поперек всієї ширини головки, які ВІДДІЛЯЮТЬ зону основи від верхньої зони Такі апертури можуть бути відкритими з того боку головки, де розташована щетина, та/або з іншого боку головки і можуть проходити повністю крізь головку Такі апертури, прорізи або щілини можуть мати дуже різні форми, наприклад, отвори по всієї ширині головки Взагалі, вони можуть мати вигляд спрямованих отворів, округлених або розташованих під кутом, наприклад, мати форму "С", "U" або "V" При цьому у такій конструкції округлі вигини "С" або "ІГ* або загострена верхівка "V" можуть бути орієнтовані як у бік ручки зубної щітки, так і у бік верхівки головки, тобто у напрямку від ручки Як альтернативний варіант така апертура, проріз або щілина може по краях головки бути дещо вужчою, а у центрі головки ширшою або навпаки Також придатні, наприклад, апертура, проріз або щілина, які вміщують одну виїмку або більшу КІЛЬКІСТЬ виїмок, краще коли одну, з глибиною, що відповідає товщині головки, так щоб пластичний матеріал, який залишається на дні виїмки забезпечував хоча б слабкий зв'язок пластичного матеріалу Виїмка може бути потім заповненою повністю або частково еластомерним матеріалом, тобто формується композитна зона Як альтернативний варіант апертура, проріз або щілина може проходити, принаймні у деяких місцях, повністю крізь товщину головки, наприклад, залишаючи перемички з матеріалу, з якого зроблена головка, що перетинають апертуру, проріз або щілину, зв'язуючи місця, де апертура, проріз або щілина повністю проходять крізь товщину головки Така апертура, проріз або щілина може бути повністю або частково заповненою еластомерним матеріалом з формуванням, таким чином, композитної зони В тому випадку, коли апертура, проріз або щілина повністю проходить крізь товщу головки по всій її довжині, вона може бути повністю або частково заповнена еластомерним матеріалом Апертура, проріз або щілина може продовжуватися на всю ширину як з одного, так і з іншого боку головки зубної щітки, і еластомерний матеріал при цьому може бути протягнутим навколо верхньої зони головки та навколо зони основи або навколо однієї з них, формуючи, таким чином, еластомерний буфер навколо головки зубної щітки, пом'якшуючи при цьому будь-який вплив головки зубної щітки на ясна користувача і також ніжно їх масажуючи Як альтернативний варіант можна навести еластомерний буфер, відомий, наприклад, із заявки Франції 442832 та заявки Німеччини 3628722, де його сформовано за допомогою покриття еластомерним матеріалом тільки верхньої зони головки Коли апертура, проріз або щілина містить еластомерний матеріал, зовнішня поверхня еластомерного матеріалу може мати рифлену пове 8 рхню, за допомогою якої можна далі контролювати гнучкість зони зв'язку В одній з реалізацій, у ВІДПОВІДНОСТІ З даним винаходом, головка виконана таким чином, що верхня зона може згинатися назад гнучко відносно зони основи під час чищення зубів, причому це стосується згинання по горизонтально орієнтованій осі, що перетинає головку у зоні зв'язку Вісь згинання може перетинати головку в апертурі, прорізі або ЩІЛИНІ, які описані вище, або по їх краях У такій конструкції апертура, проріз або щілини можуть мати різні форми, причому такі, що горизонтально орієнтована вісь згинання може перетинати головку зубної щітки повністю усередині апертури, прорізу або щілини Коли зона зв'язку є композитною зоною, як описано вище, згинання може мати місце за допомогою вигину частин вищеописаного пластичного матеріалу, або вигину у точці, де така частина сходиться з краєм апертури, прорізу або щілини Така конструкція може викликати вигинання всієї верхньої зони у напрямку щетини на деякій відстані від площини, яка розташована між площиною щетини і зворотною частиною головки, так що верхня зона ефективно згинається назад до зони основи під час чищення зубів Це згинання може допомогти чищенню зубів, наприклад, дозволить краще пристосувати головку зубної щітки до зігнутої форми ряду зубів В альтернативній реалізації зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, верхня зона і зона зв'язку або одна з них можуть бути конструктивно та позиційно такою, що верхня зона може шарнірно обертатися під час чищення зубів відносно зони основи, причому горизонтально орієнтована вісь обертання перетинає верхню зону в и середній частині між її верхньою та нижньою частинами Така конструкція викликає шарнірне обертання верхньої зони по цій осі у середній точці її довжини, тобто викликає для верхньої зони дію, подібну до дії гойдалки, при якій під час чищення зубів частина верхньої зони у напрямку верхівки головки шарнірно обертається у напрямку щетини на деякій відстані від площини, яка лежить між площиною щетини і зворотнім боком головки, а частина верхньої зони у напрямку зони основи головки шарнірно обертається у напрямку, який є зворотнім до напрямку щетини, на деякій відстані від площини, що лежить між площиною щетини і зворотнім боком головки або навпаки У цій реалізації зубної щітки таке обертання досягається за рахунок конструкції головки, в якій верхня частина зони основи реалізована у формі двох гілок, що частково оточують частину верхньої зони, яка простягається між ними у напрямку основи, зі зв'язком між верхньою зоною та зоною основи Наприклад, верхня частина зони основи може бути зробленою у вигляді, що подібна до вилки з двома зубцями, з частиною верхньої зони між двома зубцями та зв'язком між верхньою зоною та зоною основи В альтернативній конструкції головки зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, базове закінчення верхньої зони може бути у формі двох гілок, які частково оточують частину зони основи, 55390 що продовжується між ними у напрямку верхівки, зі зв'язком між верхньою зоною та зоною основи Наприклад, базове закінчення верхньої зони може бути зроблене у вигляді, що подібна до вилки з двома зубцями, з частиною зони основи між двома зубцями виделці та зв'язком між верхньою зоною та зоною основи Наприклад, верхня зона може фактично мати форму літер "С", "U" або "V" з гілками, спрямованими у бік зони основи, або форму літери "V", при цьому верхні гілки "V" спрямовані у бік зони основи Частина зони основи, яка продовжується у напрямку верхівки, лежить між вказаними гілками У конструкції головки, в якій верхня частина зони основи реалізована у вигляді двох гілок, що частково оточують частину верхньої зони, яка простягається поміж ними у напрямку базового закінчення, з апертурою між верхньою зоною і зоною основи, тонкі перемички з гнучкого та пружного пластичного матеріалу, як описано вище, можуть бути розміщені між гілками та ВІДПОВІДНО верхньою зоною У конструкції головки, в якій базове закінчення верхньої зони реалізоване у вигляді двох гілок, що частково оточують частину зони основи, яка продовжується між ними у напрямку верхівки, з апертурою між верхньою зоною і зоною основи, такі перемички можуть бути розміщені між вказаними гілками та ВІДПОВІДНОЮ верхньою зоною Придатними для таких зубних щіток можуть бути перемички у точках, які є діаметрально протилежними одна одній, визначають вісь обертання та сприяють обертанню у площині, в якій лежить поздовжня вісь Додатково або як альтернатива такі перемички можуть бути застосовані в інших площинах в апертурі, що сприяє обертанню навколо інших осей Як еластомерний матеріал може бути застосовано такий еластомерний матеріал, який загально використовують у двокомпонентних зубних щітках, наприклад, як описано у Європейському Патенті ЕР 0336641, при цьому еластомерний матеріал зчіпляється з пластичним матеріалом, що використовують для виробництва ручок зубних щіток Такий еластомерний матеріал може бути введеним до каркаса зубної щітки швидко після відливки з пластичного матеріалу частин зубної щітки, так що гарячий пластичний матеріал розплавляється та зчіпляється з еластомерним матеріалом Такий спосіб є загальновідомим У зоні основи щетина може бути розташована у вигляді окремих, фактично круглих частин пучків, які є загальновідомими у галузі зубних щіток, наприклад, у поздовжніх або поперечних рядах з загальноприйнятим інтервалом Якщо щетину вплавляти, то додатково або як альтернатива вона може бути розміщена у вигляді "рогожки" поперечного розрізу, яка може бути круглою або мати іншу форму У верхній зоні щетину може бути розташовано у вигляді окремих фактично круглих частин пучків або вплавлених Щетину може бути додатково або як альтернативу розміщено у вигляді "рогожки" поперечного розрізу, яка може бути круглою або мати іншу форму У верхній зоні кращим розміщенням пучків щетини є схема 10 окремих пучків (і), підготовлених у ВІДПОВІДНОСТІ з фактично круглою або багатокутною схемою, або (м) у вигляді окремого пучка, виконаного фактично з круглим поперечним розрізом і перпендикулярного площині щетини, або (мі) у вигляді пучка, виконаного фактично у формі літери "С" або "U" у поперечному розрізі та перпендикулярного площині щетини, причому він має, принаймні, одну гілку "С" або "U", вирівняну фактично паралельно поздовжній осі зубної щітки і зі округленим вигином "С" або "U", оберненим до КІНЦІВКИ ПЛОЩИНИ щетини, віддаленої від ручки КІНЦІВКИ щетини, що віддалені від площини щетини, можуть бути, по суті, копланарними Як альтернатива КІНЦІВКИ можуть бути хвилястими стосовно площини, щоб пристосувати КІНЦІВКИ щетини до хвилеподібного профілю зубів або мати "зубчату" форму, щоб допомогти очистити міжзубні проміжки Такі хвилясті поверхні щетини ВІДОМІ Додатково або як альтернатива КІНЦІВКИ щетини у верхній зоні, що віддалені від площини щетини, можуть лежати у різних площинах з кінцівками щетини у зоні основи головки, віддаленими від площини щетини Наприклад, площина вищезгаданих КІНЦІВОК у верхній зоні може підніматися угору стосовно площини щетини у напрямку від ручки зубної щітки Цього, наприклад, можна досягти у кращій реалізації зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, у якій площина щетини верхньої зони формує з площиною щетини зони основи кут менший за 180 градусів Ручка може мати, по суті, загальноприйняту конструкцію і може, наприклад, включати вигнуті гнучкі зони, або ручка може бути заповнена еластомерним матеріалом Як приклад можна привести Європейський патент ЕР 0336641 Еластомерний наповнювач ручки може як альтернатива або додатково розповсюджуватися як придатний на ІНШІ частини ручки зубної щітки Зубна щітка у ВІДПОВІДНОСТІ З винаходом може бути виготовлена за допомогою, по суті, загальноприйнятих способів відливки, наприклад, таких, у яких спочатку з пластичного матеріалу виготовляють каркас, потім наступним кроком відливки є додавання еластомерних частин, якщо вони присутні, причому еластомерний матеріал вводять у вигляді гарячої рідини і, таким чином, зв'язують його з пластичним матеріалом Такі способи і придатні пластичні матеріали і еластомерні матеріали є добре відомими Якщо зона зв'язку включає еластомерний матеріал, то він може бути введеним на будь-якому кроці так само, як використовують введення еластомерного матеріалу у вигляді наповнювача для ручки, і ці різні зони можуть з'єднуватися відомим способом за допомогою виїмок при відливанні У реалізації, у ВІДПОВІДНОСТІ З даним винаходом, у якій площина щетини у верхній зоні формує з площиною щетини у зоні основи кут менший за 180 градусів, зона зв'язку містить вищезазначену композитну зону між верхньою зоною та зоною основи Композитна зона складається зі структурних елементів, зроблених одночасно з пластичного та еластомерного матеріалів Перевагу надають зубній ЩІТЦІ, яка виготовлена у такій ПОСЛІДОВНОСТІ Спочатку за 11 допомогою відливки з пластичного матеріалу формують каркас, по суті, з плоскою площиною щетини, потім верхню зону згинають на необхідний кут по відношенню до зони основи, далі у зону зв'язку вводять еластомерний матеріал Щетина може мати також, по суті, загальноприйняту конструкцію, зроблену з загальноприйнятих матеріалів і закріплену у площині щетини за допомогою, по суті, відомих способів Прикладом цього можуть бути маленькі металічні затискачі навколо КІНЦІВОК щетини для фіксації їх у головці, які потім клином закріплюють в отворах на площині щетини Як альтернатива щетину може бути виготовлено з того ж матеріалу, що і головка, з використанням відомих способів Зараз цей винахід описується за допомогою прикладів тільки з посиланням на ВІДПОВІДНІ фігури, де на фігурах 1 - 36 показано різний план, бокові та перспективні види головок зубної щітки, у ВІДПОВІДНОСТІ з винаходом, причому ці види зображені без еластомерного наповнювача, що показує таким чином основну конструкцію головки зубної щітки На фіг 1 - 4 маємо зубну щітку, верхня зона якої конструктивно реалізована таким чином, що вона гнучко згинається відносно зони основи під час чищення зубів, причому це стосується згинання відносно горизонтально орієнтованої осі, що перетинає головку по краях верхньої зони, яка розміщується, як показано, перед зоною основи Ця зубна щітка включає ручку 1 з головкою 2, яка складає одне ціле з ручкою і примикає до неї за допомогою базового закінчення 3 головки 2, при цьому головка 2 і ручка 1 розташовані вздовж поздовжньої осі зубної щітки А-А Головка 2 має щетину 4, яка продовжується з площини 5 щетини головки 2 у загальному напрямку щетини В Головка 2 складається з двох зон Фактично негнучка зона основи 6 складає одне ціле з ручкою 1 зубної щітки і продовжується від базового закінчення 3 головки 2 на відстань дещо більшу, ніж половина поздовжньої довжини головки 2, якщо рахувати від базового закінчення 3 головки 2 Верхня зона 7 продовжується від самої верхівки 8 головки 2 до зони основи 6 Щетина 4 розташована в обох зонах зоні основи 6 та верхній зоні 7 Верхня зона 7 гнучко і пружно з'єднана із зоною основи за допомогою гнучкого зв'язку, який містить апертуру 9 у матеріалі, з якого зроблена головка 2, між верхньою зоною 7 та зоною основи 6 Апертура 9 у вигляді виїмки є відкритою з боку головки, де розташована щетина, і продовжується поперек всієї ширини головки 2 Апертура 9 у вигляді виїмки містить пружний еластомерний матеріал 10 У результаті гнучкий зв'язок поміж верхньою зоною 7 та зоною основи 6 забезпечує композитна зона, яка містить комбінацію тонкого пластичного матеріалу у основи виїмки 9 з еластомерним матеріалом 10 Гнучкий зв'язок дозволяє верхній зоні 7 під час чищення зубів пружно згинатися відносно зони основи 6 назад у напрямку ручки 1, цей напрямок показано стрілкою на фіг 1 Верхня зона має фактично круглу форму, з верхнього боку вона обмежена частиною зігнуто 55390 12 го периметра верхівки 8 головки 2, а нижня и частина обмежена зігнутим краєм апертури 9 над частиною периметра верхньої зони 7, що є ЗОВНІШНІМ покриттям зони основи 6 Протилежний край апертури 9 на боці, який знаходиться ближче до базового закінчення 3, має спрямлений вигляд і продовжується на всю ширину головки 2, при цьому верхня зона може згинатися відносно осі С-С, яка умовно перетинає поперек головки 2, апертуру 9 між верхньою зоною 7 головки 2 та зоною основи, так що закінчення верхівки верхньої зони 7 переміщується у напрямку щетини В У верхній зоні 7 щетина розміщена у вигляді фактично багатокутної схеми, пучки якої включають центральний пучок, що оточено правильною шестикутною схемою розміщення пучків, розташованих симетрично таким чином, що маємо рівну КІЛЬКІСТЬ пучків, тобто по три пучки на кожному боці поздовжньої осі А-А зубної щітки Як показано більш виразно на фіг 3 та 4, де зображена головка 2 без еластомерного матеріалу 10, який заповнює апертура 9, що виконана у вигляді виїмки, вона продовжується частково крізь усю товщину головки 2, так що на дні апертури 9 у вигляді виїмки залишається тільки тоненька зона пластичного матеріалу, з якого зроблена головка 2 зубної щітки На фіг 5, 6, 7 та 8 маємо альтернативну конструкцію головки 2 зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, в якій верхня зона 7 реалізована таким чином, що вона пружно згинається відносно зони основи 6 під час чищення зубів, причому це стосується згинання по горизонтально орієнтованій осі С-С, що перетинає головку по краях верхньої зони 7, яка розміщена, як показано, перед зоною основи 6, що зображено на загальному вигляду та на вигляді збоку На фіг 7 та 8 головку зображено без еластомерного матеріалу Частини головки 2 пронумеровані ВІДПОВІДНО до частин, зображених на фіг 1 - 4 Верхня зона 7 має фактично форму трикутника Апертура 9 сформована у вигляді прямолінійних отворів, які продовжуються по всій ширині крізь головку 2 зубної щітки, причому на повну товщину головки 2, проте, вони з'єднані тонкими перемичками 1 1 , які складають одне ціле з головкою 2 Верхня зона 7 може згинатися по осі С-С, яка перетинає головку 2 поперек у МІСЦІ розташування апертури 9 Еластомерний матеріал 10 продовжується навкруги верхівки 8 головки 2, формуючи при цьому навкруги верхівки 8 головки 2 ЗОВНІШНІЙ буфер На фіг 9, 10, та 11 зображено зубну щітку, в якій верхня зона 7 конструктивно реалізована таким чином, що вона має точку обертання, що пружна під час чищення зубів відносно зони основи, причому це стосується обертання відносно горизонтально орієнтованої осі, що перетинає верхню зону 7 посередині між и верхнім закінченням та и основою На фіг 10 та 11 головку 2 зубної щітки зображено без еластомерного матеріалу, причому для більшої наочності щетини пропущені Частини головки 2 пронумеровані у ВІДПОВІДНОСТІ З частинами, зображеними на фіг 1 - 8 55390 14 13 Головка 2 складається з двох зон Фактично лежних точках, одна проти другої, на поздовжнегнучка зона основи 6 складає одне ціле з ручньому боці верхньої зони 7 Апертура 9 у вигляді кою 1 зубної щітки і продовжується від базового виїмки має, по суті, форму літери "V", верхівка 8 закінчення 3 головки 2 на відстань дещо більшу, якої розташована у напрямку головки 2 зубної ніж половина поздовжньої довжини головки 2, щітки Основа верхньої зони 7 має форму двох якщо рахувати від базового закінчення 3 головки гілок, які частково оточені верхівкою зони основи 2 Верхня зона 7 продовжується від самої верхів6, що у цілому спрямована у бік верхівки 8 Верхки 8 головки 2 до зони основи 6 Щетина 4 розня зона 7 фактично має форму літери "Y", при ташована в обох зонах у зоні основи 6 та у верхцьому верхівка зони основи 6 розташована між ній зоні 7 двома верхніми гілками літери Y Верхня зона 7 гнучко і пружно з'єднана з зоВерхня зона 7 може шарнірно обертатися по ною основи 6 за допомогою гнучкого зв'язку, який осі С-С, причому таке обертання забезпечують вміщує апертуру 9 у матеріалі, з якого зроблена перемички 11, так що верхня частина верхньої головка 2, між верхньою зоною 7 та зоною основи зони 7 може переміщуватися у напрямку, який 6 Апертура 9 у вигляді виїмки є відкритою з того співпадає із загальним напрямком щетини В, а боку головки 2, де розташована щетина 4, і пробазове закінчення 3 верхньої зони 7 при цьому довжується поперек всієї ширини головки 2 Апепереміщується до низу у зворотному напрямку, ртура 9 у вигляді виїмки містить пружний еластояк це позначено стрілками на фіг 12, тобто діє за мерний матеріал 10, який продовжується принципом гойдалки навкруги закінчення верхньої зони 7, тобто факНа фіг 15, 16 та 17 маємо варіант зубної щіттично апертура 9 має форму півкола ки ВІДПОВІДНО до щіток, що зображені на фіг 1 - 8, при цьому частини головки ВІДПОВІДНО пронумеЯк зображено на фіг 10, апертура 9 сформоровані Щетина 4 показана у вигляді прямокутної вана у вигляді прямолінійних отворів, які продов"рогожки", проте, вона може мати круглу форму жуються по всій ширині крізь головку 2 зубної На зубній ЩІТЦІ, згідно з фіг 15,16 та 17, апертура щітки, причому на повну ширину головки, проте вони з'єднані тонкими перемичками 11, які скла9 продовжується крізь усю товщину матеріалу дають одне ціле з головкою 2 і які передбачені на головки 2 по всій ширині Еластомерний матеріал всю ширину у діаметрально протилежних точках, 10 повністю заповнює апертуру 9 і є зв'язком для одна проти другої, на поздовжньому боці верхпротилежних країв зони основи 6 та верхньої зоньої, зони 7, причому вони забезпечують точку ни 7, так що пружно підтримує разом зону основи обертання, навколо якої може шарнірно оберта6 та верхню зону 7 На фіг 17 зображено, як за тися верхня зона 7, як показано за допомогою рахунок гнучкості верхньої зони 7 очищується стрілки на фіг 9, по осі С-С, зображеної на фіг 11 внутрішня поверхня зубівці На фіг 12, 13, та 14 зображено зубну щітку, в На фіг 18, 19, 20 та 21 маємо варіант зубної якій верхня зона 1 конструктивно реалізована щітки ВІДПОВІДНО до щіток, зображених на фіг 1 таким чином, що вона має точку обертання, пру17, при цьому частини головки ВІДПОВІДНО пронужну під час чищення зубів відносно зони основи меровані 6, причому це стосується обертання по горизонЩетина 4 розташована у вигляді "рогожки" тально орієнтованій осі, що перетинає верхню більшою частиною прямокутної форми у зоні осзону 7 посередині між її закінченням та основою нови 6 і відповідної форми у верхній зоні 7, проте, На фігурі 14 головка 2 зубної щітки зображена так само можуть бути і круглі пучки Базове закінбез еластомерного матеріалу На фіг 13 та 14 чення 3 верхньої зони 7 сформовано у вигляді для більшої наочності щетини пропущені Частидвох гілок, тобто звичайно верхня зона 7 має фони головки 2 пронумеровані у ВІДПОВІДНОСТІ З часрму літери "V", яка частково оточує частину 13 тинами, зображеними на фіг 1-11 зони основи 6, що продовжується у верхньому напрямку між цими гілками, при цьому починаючи Головка 2 складається з двох зон Фактично з проміжку між верхньою зоною 7 та зоною оснонегнучка зона основи 6 складає одне ціле з ручви 6 і продовжуючись між гілками та частиною 13, кою 1 зубної щітки і продовжується від базового апертура містить еластомерний матеріал 10 закінчення 3 головки 2 на відстань дещо більшу, Еластомерний матеріал 10 повністю заповнює ніж половина поздовжньої довжини головки 2, апертуру і є зв'язком між протилежними краями якщо рахувати від базового закінчення 3 головки зони основи 6 та верхньою зоною 7, так що пруж2 Верхня зона 7 продовжується від самого верхіно підтримує разом зону основи 6 та верхню зону вки 8 головки 2 до зони основи 6 Щетина 4 розташована в обох зонах у зоні основи 6 та у верх7 Еластомерний матеріал 10 також продовжуній зоні 7 ється вздовж зовнішнього краю 14 композитної зони, сприяючи масажу ясен і їх захисту від поВерхня зона 7 гнучко і пружно з'єднана з зоранення зубною щіткою При використані, як зоною основи 6 за допомогою гнучкого зв'язку, який бражено на фіг 17, верхня зона 7 може згинатися містить апертуру 9 у матеріалі, з якого зроблена відносно зони основи 6, пристосовуючись таким головка 2, між верхньою зоною 7 та зоною основи чином до зубів, як це зображено на фіг 20 6 Апертура 9 у вигляді виїмки є відкритою з того боку площини 5 головки 2, де розташована щеНа фіг 22, 23, 24 та 25 зображено інший варітина 4 та продовжується поперек всієї ширини ант зубної щітки, згідно зі щітками, зображеними головки 2 і крізь повну товщину головки 2, проте на фіг 1 - 20, при цьому частини головки ВІДПОВІпри цьому вони з'єднані тонкими перемичками ДНО пронумеровані 11, які складають одне ціле з головкою 2 (фіг 14) і Щетина 4 розташована у вигляді "рогожки" розміщені на всю ширину у діаметрально протибільшою частиною прямокутної форми у зоні ос 55390 16 15 нови і відповідної форми у верхній зоні 7, проте, ви 6 та верхньою зоною 7, вирівняних по осі С-С так само можуть бути і круглі пучки Базове закінта пристосованих таким чином під час чищення чення 3 верхньої зони 7 сформовано у вигляді зубів до форми зубів двох гілок, тобто звичайно верхня зона 7 має фоНа фіг ЗО, 31 та 32 маємо альтернативну рму літери "V", яка частково оточує частину 13 конструкцію головки 2 зубної щітки, у ВІДПОВІДНОзони основи 6, що продовжується у верхньому СТІ з даним винаходом, в якій верхня зона 7 реанапрямку між цими гілками, при цьому починаючи лізована таким чином, що вона пружно згинаєтьз проміжку між верхньою зоною 7 та зоною оснося відносно зони основи 6 під час чищення зубів, ви 6 і подовжуючись між гілками та частиною 13, причому це стосується згинання по горизонтальапертура 9 містить еластомерний матеріал Епано орієнтованої осі С-С, що перетинає головку по стомерний матеріал 10 повністю заповнює аперкраях верхньої зони, яка розміщується, як покатуру 9 і служить зв'язком для протилежних країв зано, перед зоною основи, що зображено на зазони основи 6 та верхньої зони 7, так що пружно гальному вигляді та вигляді збоку підгримує разом зону основи 6 та верхню зону 7 На фіг ЗО та 31 головка 2 зображена без елатак, що верхня зона 7 під час використання може стомерного матеріалу Частини головки пронумеобертатися по осі С-С Це обертання може бути ровані у ВІДПОВІДНОСТІ з частинами, зображеними спрямовано за рахунок положення перемичок, на фіг 1 - 4 Верхня зона 7 має фактично форму зроблених з пластичного матеріалу (цього зотрикутника з дещо округленою верхівкою Зона браження не наведено) між зоною основи 6 та зв'язку забезпечується за допомогою щілини 16, верхньою зоною 7, вирівняних по осі С-С При яка розташована між верхньою зоною 7 та зоною використані верхня зона 7 може шарнірно обероснови 6, що з'єднані за допомогою тонких перетатися по осі С-С відносно зони основи 6, примичок у вигляді двох стрічок 17, які зроблені з стосовуючись таким чином до зубів, як це зобратого ж пластичного матеріалу, з якого зроблено жено на фіг 24 та 25 головку 2 і складають з ним одне ціле, при цьому стрічки мають товщину меншу за товщину голоНа фіг 26, 27, 28 та 29 зображено зубну щітвки і продовжуються як тонкі перемички для щіку, у якої верхня зона 7 конструктивно реалізовалини 16 між верхньою зоною 7 та зоною верхівки на таким чином, що вона має точку обертання, 6 Відносно ТОВЩИНИ ГОЛОВКИ 2 зубної щітки ці пружну під час чищення зубів до зони основи 6, стрічки розташовані ближче до тої поверхні голопричому це стосується обертання відносно горивки, де розміщена щетина, ніж до зворотного бозонтально орієнтованої осі С-С, що перетинає ку головки Площина 5 щетини 4 обох зон - верхверхню зону 7 посередині між и верхівкою та и ньої зони 7 та зони основи 6 - забезпечує для базовим закінченням Частини головки пронумевставки щетини 4 гнізда 18 Як показано на ровані у ВІДПОВІДНОСТІ з частинами, зображеними фіг 31, у верхній зоні 7 гнізда 18 мають окрему на фіг 1 - 25 схему розміщення для вставки щетини 4 у вигляГоловка 2 складається з двох зон Фактично ді окремих пучків 4А, причому схема їх розміщеннегнучка зона основи 6 складає одне ціле з ручня фактично є круглою або багатокутною схемою, кою 1 зубної щітки і продовжується від базового яка оточує центральний пучок 4В закінчення 3 головки 2 на відстань, дещо більшу, ніж половина поздовжньої довжини головки 2, Як зображено на фіг 31, "каркас" головки якщо рахувати від базового закінчення 3 головки складається з частин, зроблених з пластичного 2 Верхня зона 7 продовжується від самої верхівматеріалу за допомогою процесу відливки за шаки 8 головки 2 до зони основи 6 Щетина 4 розблоном, з плоскою, по суті, площиною 5 щетини ташована в обох зонах у зоні основи 6 та у верх4 ній зоні 7 На фіг 32 зображено, як сформований "каркас" згинають по осі С-С так, що тупий кут між Верхня зона 7 гнучко і пружно з'єднана з зоплощиною 5 щетини 4 верхньої зони 7 і площиною основи 6 за допомогою гнучкого зв'язку, який ною щетини зони основи 6 дорівнює приблизно містить апертуру 9 у матеріалі, з якого зроблена 165 градусів Еластомерний матеріал вводять до головка 2, між верхньою зоною 7 та зоною основи щілини 16 у той час, коли головка 2 знаходиться 6 Апертура 9 у вигляді виїмки є відкритою з того у зігнутому стані, і таким чином зв'язують боки боку площини 5 головки 2, де розташована щещілини 16 та стрічки 17, заповняючи щілину 16 і тина Апертура 9 у вигляді виїмки містить пружпокриваючи стрічки 17 Таким чином, головка 2 ний еластомерний матеріал 10 Зона основи 6 у зубної щітки утримує таке зігнуте положення і цілому продовжується у верхньому напрямку у верхня зона 7 гнучко і пружно зв'язана з зоною вигляді двох гілок, які формують вилку з двома основи 6 зубцями, що частково оточує частину 15 верхньої зони 7, при цьому ця частина продовжується до Пучки щетини 4 уставляють за допомогою зони основи 6 і лежить між и гілками звичайного способу, а кут між площиною 5 щетини 4 верхньої зони 7 та площиною щетини зони Еластомерний матеріал 10 повністю заповоснови 6 має таке значення, щоб ВІЛЬНІ КІНЦІВКИ нює апертуру 9 і є зв'язком для протилежних кращетини 4 верхньої частини з боку, що ближче до їв зони основи 6 та верхньої зони 7, так що пружручки, знаходились у безпосередній близькості но підтримує разом зону основи 6 та верхню зону до вільних КІНЦІВОК щетини 4 на верхньому боці 7, так що верхня зона 7 під час використання мозони основи 6 Як зображено на фіг 32, КІНЦІВКИ же обертатися по осі С-С Це обертання може щетини 4 у верхній зоні 7 виконані таким чином, бути спрямовано за рахунок положення тонких що по відношенню до площини 5 щетини 4 зони перемичок, зроблених з пластичного матеріалу основи 6 вони піднімаються угору у напрямку від (цього зображення не наведено) між зоною осно 55390 17 ручки 1 Еластомерний матеріал 10 продовжується навколо верхівки 8 головки 2, формуючи таким чином ЗОВНІШНІЙ буфер 19 навколо верхівки 8 головки 2 3 цією метою у ЗОВНІШНІЙ поверхні верхній зоні 7 відливають за шаблоном виїмку 18 На фіг 33, 34 35 та 36 маємо іншу альтернативну конструкцію головки 2 зубної щітки, у ВІДПОВІДНОСТІ з даним винаходом, в якій верхню зону 7 реалізовано так, що вона пружно згинається відносно зони основи 6 під час чищення зубів, причому це стосується згинання по горизонтально орієнтованій осі С-С, що перетинає головку 2 по краях верхньої зони, яка розміщується, як показано, перед зоною основи, що зображено на загальному вигляді та вигляді збоку На фіг 33 та 34 головку 2 зображено без еластомерного матеріалу Частини головки пронумеровані у ВІДПОВІДНОСТІ з частинами, зображеними на фіг 1 - 4 Верхня зона 7 має фактично форму трикутника з дещо округленою верхівкою Зона зв'язку забезпечується за допомогою зазору 20, який розташовано між верхньою зоною 7 та зоною основи 6, що з'єднані за допомогою перемичок у вигляді двох стрічок 21, зроблених з того ж самого пластичного матеріалу, з якого зроблена головка і які складають з ним одне ціле, при цьому стрічки 21 мають товщину, меншу за товщину головки 2, і продовжуються як перемички для зазору 20 між верхньою зоною 7 та зоною основи 6 Зазор 20 має, по суті, форму літери "V" при погляді згори на площину 5 щетини 4, причому верхівка літери "V" обернута у бік ручки 1 Відносно товщини головки 2 зубної щітки ці стрічки розташовані ближче до тої поверхні головки, де розміщена щетина, ніж до зворотного боку голо ? S 7 \ 10 \ 2 \ 6 ФІГ.1 7 10 2 6 Фіг.5 А « 18 вки 2 Стрічки 21 не є плоскими, а дещо зігнуті в площині і поза площиною зони основи 6 і верхньої зони 7 Площина 5 щетини обох зон - верхньої зони 7 та зони основи 6 - забезпечує вставлення щетини 4 у гнізда 22 Як показано на фіг 33 - 36, у верхній зоні 7 гнізда 22 мають окрему схему розміщення для вставлення щетини 4 у вигляді окремих пучків, причому схема їх розміщення фактично є круглою або багатокутною схемою, яка оточує центральний пучок Як показано на фіг 33 і 36, "каркас" головки складається з частин, зроблених з пластичного матеріалу за допомогою процесу відливки за шаблоном, з плоскою, по суті, площиною 5 щетини Еластомерний матеріал вводять до зазору 20 у той час, коли головка 2 знаходиться у зігнутому стані і таким чином зв'язують боки зазору 20 і стрічок 21, заповнюючи зазор 20 та покриваючи щілини 16 Таким чином, головка 2 зубної щітки утримує зігнуте положення, і верхня зона 7 гнучко і пружно зв'язана з зоною основи 6 Зовнішня поверхня еластомерного матеріалу 10 має дещо гофровану поверхню, як зображено на фіг 36 Пучки щетини 4, що зображені на фіг 36, уставляють за допомогою звичайного способу, а кут між площиною 5 щетини верхньої зони 7 та площиною щетини зони основи 6 має таке значення, щоб ВІЛЬНІ КІНЦІВКИ щетини верхньої частини з боку, що ближче до ручки, знаходились у безпосередній близькості до вільних КІНЦІВОК щетини на верхньому боці зони основи Як зображено на фіг 36, КІНЦІВКИ щетини 4 у верхній зоні 7 сплановані таким чином, що по відношенню до площини 5 щетини 4 зони основи 6 вони піднімаються угору у напрямку від ручки 1 ї 5 А А 19 55390 20 A ФІГ.11 A ФІГ.16 4 5 Фіг.17 6 14 Фіг.18 22 55390 21 1 A 6 5 2 Д_ 13 Фіг.21 В 9 7 1 3 1 _ X T T T 6 1 2 Фіг.23 __Л \ 7 10 Фіг.24 12 A— 3 б Фіг.26 15 С 12 A T T T ~ I 1 3 6 2 Фіг.27 I 9 7 12 А 10 15 Фіг.ЗО 23 1 18 24 55390 5 16 5 Фіг.36 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
