Пересувний пристрій для розміщення детонатора (варіанти), ініціююча збірка, спосіб розміщення детонатора та спосіб утворення конфігурації вхідного вводу детонатора (варіанти)

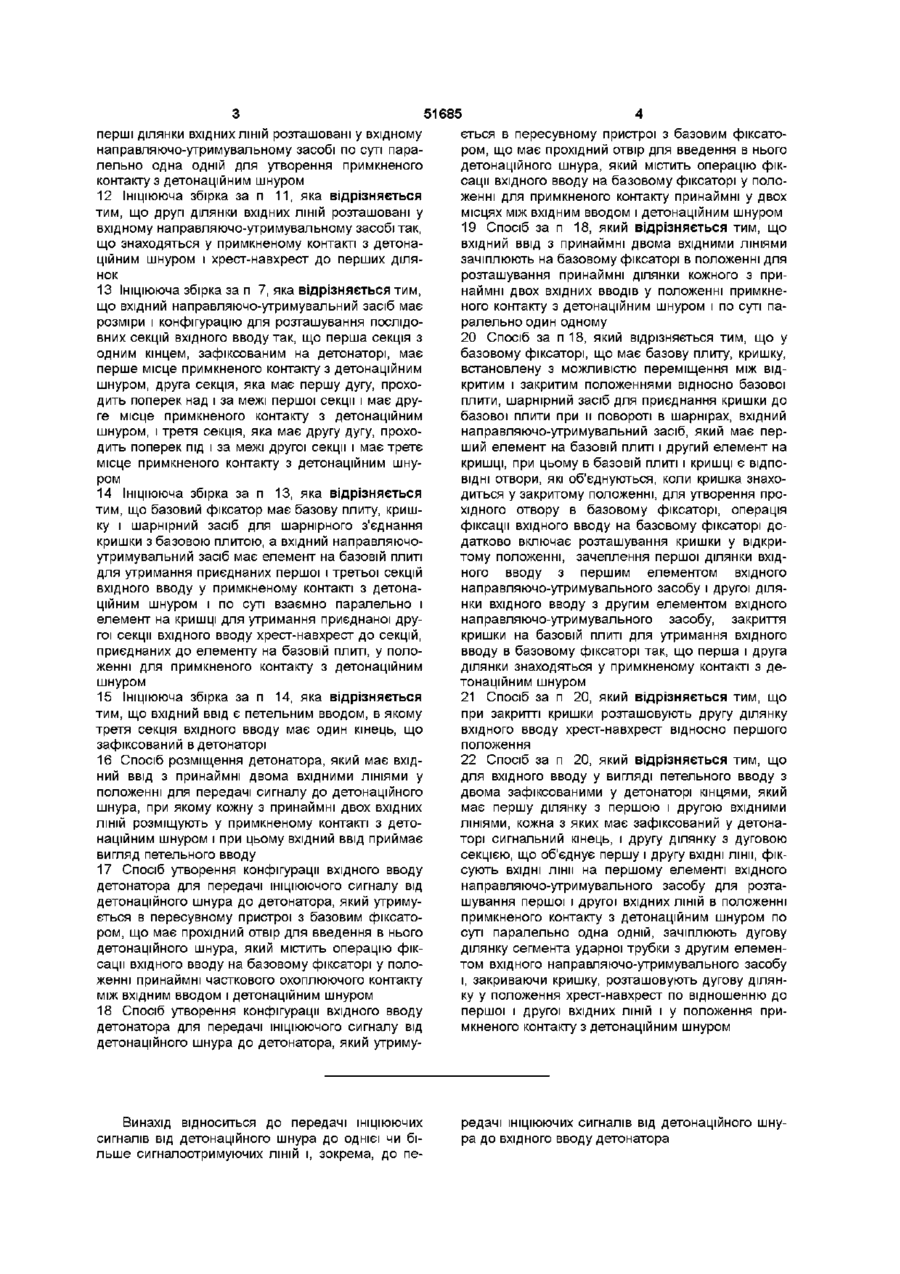

1 Пересувний пристрій для розміщення детонатора з вхідним вводом в підсилювачі і для розміщення детонатора у контаїсп з ІНІЦІЮЮЧИМ детонаційним шнуром для передачі сигналу, який має базовий фіксатор з прохідним отвором для введення і утримання ІНІЦІЮЮЧОГО детонаційного шнура в ньому і вхідний направляючоутримувальний засіб у пристрої для розміщення вхідного вводу детонатора в положенні для принаймні часткового охоплюючого контакту з детонаційним шнуром, який проходить крізь прохідний отвір 2 Пересувний пристрій для розміщення детонатора з вхідним вводом в підсилювачі і для розміщення детонатора у контакті з ІНІЦІЮЮЧИМ детонаційним шнуром для передачі сигналу, який має базовий фіксатор з прохідним отвором для введення і утримання ІНІЦІЮЮЧОГО детонаційного шнура в ньому і вхідний направляючо-утримувальний засіб у пристрої для розміщення вхідного вводу детонатора в положенні для примкненого контакту у декількох місцях з детонаційним шнуром, який проходить крізь прохідний отвір 3 Пересувний пристрій за п 1 або 2, який відрізняється тим, що має засіб утримання детонатора на пристрої для розміщення і утримання детонатора в ньому 4 Пересувний пристрій за п 1 або 2, який відрізняється тим, що базовий фіксатор має базову плиту, кришку і шарнірний засіб для приєднання кришки до базової плити при її повороті в шарні рах для переміщення кришки від відкритого положення, коли вхідний направляючо-утримувальний засіб дозволяє маніпулювання для зачеплення вхідного вводу з вхідним направляючоутримувальним засобом, до закритого положення, коли базова плита і кришка об'єднуються, утворюючи базову камеру, в якій розміщений вхідний направляючо-утримувальний засіб 5 Пересувний пристрій за п 4, який відрізняється тим, що вхідний направляючоутримувальний засіб має на базовій плиті перший елемент, а на кришці другий елемент 6 Пересувний пристрій за п 5, який відрізняється тим, що другий елемент вхідного направляючоутримувального засобу має розміри і конфігурацію для розміщення першої ділянки вхідного вводу у положення передачі сигналу до другої ділянки вхідного вводу, що зачеплена з першим елементом вхідного направляючо-утримувального засобу 7 Ініціююча збірка, яка має пересувний пристрій за п 1 або 2 у комбінації з детонатором, що має вхідний ввід, причому вхідний ввід розташований у вхідному направляючо-утримувальному засобі для підсиленої передачі сигналу від детонаційного шнура, що проходить крізь прохідний отвір пересувного пристрою 8 Ініціююча збірка за п 7, яка відрізняється тим, що вхідний ввід має принаймні одну жилу вхідної ЛІНИ 9 Ініціююча збірка за п 7, яка відрізняється тим, що вхідний ввід є принаймні одним петельним вводом, який має середню ділянку і дві кінцеві ділянки, кожна з яких є вхідною ЛІНІЄЮ детонатора, при цьому петельний ввід розміщений у вхідному направляючо-утримувальному засобі для утворення примкненого контакту з детонаційним шнуром 10 Ініціююча збірка за п 7, яка відрізняється тим, що вхідний засіб має принаймні один петельний ввід, який має середню ділянку і дві кінцеві ділянки, кожна з яких є вхідною ЛІНІЄЮ детонатора, при цьому петельний ввід розміщений у вхідному направляючо-утримувальному засобі так, що детонаційний шнур проходить крізь петельний ввід 11 Ініціююча збірка за п 7, яка відрізняється тим, що вхідний ввід має принаймні дві ВХІДНІ ЛІНІЇ, а О Ю 00 (О ю 51685 ється в пересувному пристрої з базовим фіксатоперші ділянки вхідних ЛІНІЙ розташовані у вхідному ром, що має прохідний отвір для введення в нього направляючо-утримувальному засобі по суті парадетонаційного шнура, який містить операцію фіклельно одна одній для утворення примкненого сації вхідного вводу на базовому фіксаторі у полоконтакту з детонаційним шнуром женні для примкненого контакту принаймні у двох 12 Ініціююча збірка за п 11, яка відрізняється місцях між вхідним вводом і детонаційним шнуром тим, що другі ділянки вхідних ЛІНІЙ розташовані у 19 Спосіб за п 18, який відрізняється тим, що вхідному направляючо-утримувальному засобі так, вхідний ввід з принаймні двома вхідними ЛІНІЯМИ що знаходяться у примкненому контакті з детоназачіплюють на базовому фіксаторі в положенні для ційним шнуром і хрест-навхрест до перших ділярозташування принаймні ділянки кожного з принок наймні двох вхідних вводів у положенні примкне13 Ініціююча збірка за п 7, яка відрізняється тим, ного контакту з детонаційним шнуром і по суті пащо вхідний направляючо-утримувальний засіб має ралельно один одному розміри і конфігурацію для розташування послідовних секцій вхідного вводу так, що перша секція з 20 Спосіб за п 18, який відрізняється тим, що у одним кінцем, зафіксованим на детонаторі, має базовому фіксаторі, що має базову плиту, кришку, перше місце примкненого контакту з детонаційним встановлену з можливістю переміщення між відшнуром, друга секція, яка має першу дугу, прохокритим і закритим положеннями відносно базової дить поперек над і за межі першої секції і має друплити, шарнірний засіб для приєднання кришки до ге місце примкненого контакту з детонаційним базової плити при и повороті в шарнірах, вхідний шнуром, і третя секція, яка має другу дугу, прохонаправляючо-утримувальний засіб, який має пердить поперек під і за межі другої секції і має третє ший елемент на базовій плиті і другий елемент на місце примкненого контакту з детонаційним шнукришці, при цьому в базовій плиті і кришці є ВІДПОром ВІДНІ отвори, які об'єднуються, коли кришка знаходиться у закритому положенні, для утворення про14 Ініціююча збірка за п 13, яка відрізняється хідного отвору в базовому фіксаторі, операція тим, що базовий фіксатор має базову плиту, кришфіксації вхідного вводу на базовому фіксаторі доку і шарнірний засіб для шарнірного з'єднання датково включає розташування кришки у відкрикришки з базовою плитою, а вхідний направляючотому положенні, зачеплення першої ділянки вхідутримувальний засіб має елемент на базовій плиті ного вводу з першим елементом вхідного для утримання приєднаних першої і третьої секцій направляючо-утримувального засобу і другої ділявхідного вводу у примкненому контакті з детонанки вхідного вводу з другим елементом вхідного ційним шнуром і по суті взаємно паралельно і направляючо-утримувального засобу, закриття елемент на кришці для утримання приєднаної друкришки на базовій плиті для утримання вхідного гої секції вхідного вводу хрест-навхрест до секцій, вводу в базовому фіксаторі так, що перша і друга приєднаних до елементу на базовій плиті, у полоділянки знаходяться у примкненому контакті з деженні для примкненого контакту з детонаційним тонаційним шнуром шнуром 15 Ініціююча збірка за п 14, яка відрізняється 21 Спосіб за п 20, який відрізняється тим, що тим, що вхідний ввід є петельним вводом, в якому при закритті кришки розташовують другу ділянку третя секція вхідного вводу має один кінець, що вхідного вводу хрест-навхрест відносно першого зафіксований в детонаторі положення 22 Спосіб за п 20, який відрізняється тим, що 16 Спосіб розміщення детонатора, який має вхіддля вхідного вводу у вигляді петельного вводу з ний ввід з принаймні двома вхідними ЛІНІЯМИ у двома зафіксованими у детонаторі кінцями, який положенні для передачі сигналу до детонаційного має першу ділянку з першою і другою вхідними шнура, при якому кожну з принаймні двох вхідних ЛІНІЯМИ, кожна з яких має зафіксований у детонаЛІНІЙ розміщують у примкненому контакті з детоторі сигнальний кінець, і другу ділянку з дуговою наційним шнуром і при цьому вхідний ввід приймає секцією, що об'єднує першу і другу ВХІДНІ лінії, фіквигляд петельного вводу сують ВХІДНІ лінії на першому елементі вхідного 17 Спосіб утворення конфігурації вхідного вводу направляючо-утримувального засобу для розтадетонатора для передачі ІНІЦІЮЮЧОГО сигналу від шування першої і другої вхідних ЛІНІЙ в положенні детонаційного шнура до детонатора, який утримупримкненого контакту з детонаційним шнуром по ється в пересувному пристрої з базовим фіксатосуті паралельно одна одній, зачіплюють дугову ром, що має прохідний отвір для введення в нього ділянку сегмента ударної трубки з другим елемендетонаційного шнура, який містить операцію фіктом вхідного направляючо-утримувального засобу сації вхідного вводу на базовому фіксаторі у полоі, закриваючи кришку, розташовують дугову ділянженні принаймні часткового охоплюючого контакту ку у положення хрест-навхрест по відношенню до між вхідним вводом і детонаційним шнуром першої і другої вхідних ЛІНІЙ і у положення при18 Спосіб утворення конфігурації вхідного вводу мкненого контакту з детонаційним шнуром детонатора для передачі ІНІЦІЮЮЧОГО сигналу від детонаційного шнура до детонатора, який утриму Винахід відноситься до передачі ІНІЦІЮЮЧИХ сигналів від детонаційного шнура до однієї чи більше сигналоотримуючих ЛІНІЙ І, зокрема, до пе редачі ІНІЦІЮЮЧИХ сигналів від детонаційного шнура до вхідного вводу детонатора 51685 заряд і який розміщують суміжно з детонаційним шнуром ІНІЦІЮЮЧОІ лінії, і порожній трубчастий раричних ІНІЦІЮЮЧИХ сигналів від ІНІЦІЮЮЧОГО придіатор (38) між ІНІЦІЮЮЧИМ засобом (36) і детонастрою до сигналоприймаючого пристрою Напритором клад, детонаційний шнур використовують для Перший аспект винаходу відноситься до переініціювання детонатору усередині підсилювача для сувного пристрою для розміщення в підсилювачі вибухових пристроїв з отворами Детонатор не детонатора, який має конфігурацію вхідного вводу тільки підсилює ІНІЦІЮЮЧИИ сигнал від детонаційнодля підсиленої передачі сигналів від детонаційного шнура для ініціювання підсилювача , але так як го шнура ІНІЦІЮЮЧОІ лінії Пересувний пристрій має він є звичайно детонатором уповільненої дії, і забазовий фіксатор з прохідним отвором для ввебезпечує наперед вибраний період затримки між дення і утримання ІНІЦІЮЮЧОГО детонаційного шнупочатком передачі сигналу від детонаційного шнура в ньому Вхідний направляючо-утримуючий зара і ініціюванням підсилювача Такі детонатори з сіб на пристрої має конфігурацію для розміщення вхідним вводом у контакті з детонаційним шнуром вхідного вводу детонатора відносно детонаційного розташовують усередині западин у підсилювачі шнура в положенні для підсиленої передачі сигнаВхідний ВВІД детонатора може бути відомими нилів зько енергетичним детонаційним шнуром, ударЗокрема, вхідний направляючо-утримуючий ною трубкою чи низько швидкісною сигнальною засіб має розміри і конфігурацію для розміщення трубкою вхідного вводу детонатора в положенні для принаймні часткового охоплюю чого контакту з детоУ патенті США 4 796 533 від 10 01 1989 опинаційним шнуром, який проходить крізь прохідний сана первинна збірка для литого підсилювача, отвір Альтернативно, вхідний направляючеякий має розміщений в ній ударний детонатор, що утримуючий засіб має розміри і конфігурацію для приводиться в дію кришкою Низько енергетичний розміщення вхідного вводу детонатора в полодетонаційний шнур проходить крізь підсилювач женні для примкненого контакту у декількох точках паралельно детонатору ІНІЦІЮЮЧИИ сигнал, що з детонаційним шнуром, який проходить крізь пропереданий детонаційним шнуром, передається до хідний отвір Крім того, пересувний пристрій має детонатора вибуховим з'єднуючим елементом, засіб утримання детонатора для введення і утриякий має ударочутливу детонуючу вибухівку, намання детонатора в ньому приклад, плюмбум азід У заміні ЗО 621 патенту США 4 141 296, заміЗгідно ІНШОГО аспекту, базовий фіксатор має неного 26 05 1981, описана підсилююча система, в базову плиту, кришку і шарнірний засіб для приєдякій використовують утримуючий пристрій для нання кришки до базової плити при її повороті в утримання з можливістю пересування підсилювача шарнірах, для переміщення кришку від відкритого бік о бік з детонаційним шнуром ІНІЦІЮЮЧОІ лшм В положення, коли вхідний направляючоцьому випадку утримуючий пристрій слугує для утримуючий засіб дозволяє маніпулювання для відокремлення ІНІЦІЮЮЧОІ лінії від підсилюючого зачеплення вхідного вводу з вхідним направляюзаряду, щоб запобігти прямого ініціювання підсичо-утримуючим засобом, до закритого положення, люючого заряду ІНІЦІЮЮЧОЮ ЛІНІЄЮ ЯК показано на коли базова плита і кришка об'єднуються , утвофіг 1 і 4 і описано від колонки 7, строки 33 до корюючи базову камеру, в якій розміщений вхідний лонки 8, строки 4, утримуючий пристрій має детонаправляючо-утримуючий засіб Факультативно, натор (160), який розташований в підсилювачі вхідний направляюче-утримуючий засіб має на ІНІЦІЮЮЧИИ сигнал передають від ІНІЦІЮЮЧОІ ЛІНІЇ базовій плиті перший елемент, а на кришці другий (10) до детонатора (160) вхідною ЛІНІЄЮ З двома елемент У окремому втіленні другий елемент вхікінцями, один з яких фіксують в детонаторі, а індного направляючо-утримуючого засобу має розший розташовують на ЗОВНІШНІХ елементах (70), міри і конфігурацію для розміщення першої ділян(76), (80), (96) і інших, які утримують ЛІНІЮ навколо ки вхідного вводу у положення передачі сигналу підсилювача і утримуючого пристрою і в частковій до другої ділянки вхідного вводу, що зачеплена петлі навколо ІНІЦІЮЮЧОІ ЛІНІЇ Петлю не утримують першим елементом вхідного направляючоу фіксаторі на МІСЦІ ДЛЯ контакту з ІНІЦІЮЮЧОЮ ЛІНІутримуючого засобу ЄЮ, тобто вона є вільною Так як підсилювач монВинахід також відноситься до ІНІЦІЮЮЧОІ збіртують бік о бік ІНІЦІЮЮЧІЙ лінії, то він перекошуєтьки, яка має пересувний пристрій, що описаний вися, що призводить до надто твердого контакту між ще, у комбінації з детонатором, що має вхідний петлею лінії вхідного вводу (134) і ІНІЦІЮЮЧОЮ ЛІНІввід, причому вхідний ввід розташований у вхідЄЮ (10), спонукаючи петлю зафіксуватися на ІНІЦІному направляючо-утримуючому засобі для підсиюючий лінії, як це показано на фіг 10 цієї заявки, і леної передачі сигналу від детонаційного шнура, таким чином, перешкоджаючи розміщенню підсищо проходить крізь прохідний отвір пересувного лювача в свердловині В патенті США 4 295 424 пристрою від 20 10 1981 описана детонаційний пристрій для В окремому втіленні вхідний засіб має призаряду свердловини Пристрій має підсилюючий наймні одну жилу вхідної лінії Альтернативно, заряд, усередині якого розміщують детонатор вхідний ввід є принаймні одним петельним (інколи Детонаційний шнур ІНІЦІЮЮЧОІ ЛІНІЇ проходить у тексті "дуговим") вводом, який має середню дівздовж периферії підсилювача у МІСЦІ, ЩО діаметлянку дві кінцеві ділянки, кожна з яких є вхідною рально протилежне детонатору ІНІЦІЮЮЧИИ сигнал ЛІНІЄЮ детонатора, і тим, що петельний ввід розпередають від ІНІЦІЮЮЧОІ ЛІНІЇ ДО детонатора через міщений у вхідному направляючо-утримуючому вхідний ввід детонатора, що має проміжний ІНІЦІзасобі для утворення примкненого контакту з деюючий засіб (36), фіг 5, який вміщує вибуховий тонаційним шнуром Ще в одному альтернативноДетонаційний шнур широко використовують в різних вибухових пристроях для передачі неелект 51685 8 му втіленні петельний ввід розміщений у вхідному торі у положенні для примкненого контакту принаправляючо-утримуючому засобі так, що детонанаймні у двох точках між вхідним вводом і ційний шнур проходить крізь петельний ввід детонаційним шнуром Якщо вхідний ввід має приВхідний ВВІД може мати принаймні дві ВХІДНІ наймні дві ВХІДНІ лінії, то спосіб може мати операЛІНІЇ, а перші ділянки вхідних ЛІНІЙ розташовані у цію розташування принаймні ділянки кожного з вхідному направляючо-утримуючому засобі на принаймні двох вхідних вводів у положенні прибазовій плиті по суті паралельно одна одній для мкненого контакту з детонаційним шнуром і по суті утворення примкненого контакту з детонаційним паралельно один одному шнуром Зокрема, другі ділянки вхідних ЛІНІЙ моСпосіб може бути використаний разом з пережуть бути розташовані у вхідному направляючосувним пристроєм, в якому базовий фіксатор має утримуючому засобі так, що знаходяться у прибазову плиту, кришку і шарнірний засіб для шарнімкненому контакті з детонаційним шнуром і хрестрного прикріплення кришки до базової плити, при навхрест до перших ділянок цьому кришка має можливість переміщатися від відкритого положення до закритого відносно базоВ окремому втіленні винаходу, вхідний направої плити Базова плита і кришка мають ВІДПОВІДНІ вляюче-утримуючий засіб має розміри і конфігураотвори, які об'єднуються разом, коли кришка знацію для розташування послідовних секцій вхідного ходиться у закритому положенні, утворюючи провводу так, що перша секція з одним кінцем, зафікхідний отвір базового фіксатора Вхідний направсованим на детонаторі, має першу точку примкнеляючо-утримуючий засіб може мати перший ного контакту з детонаційним шнуром, друга секелемент на базовій плиті і другий елемент на криція, яка має першу дугу, проходить поперек над і шці Спосіб включає операції розташування кришза межі першої секції і має другу точку примкненоки у відкритому положенні, зачеплення першої го контакту з детонаційним шнуром, і третя секція, ділянки вхідного вводу з першим елементом вхідяка має другу дугу, проходить поперек під і за межі ного направляючо-утримуючого засобу і другої другої секції і має третю точку примкненого контаділянки вхідного вводу з другим елементом вхіднокту з детонаційним шнуром го направляючо-утримуючого засобу, закриття Базовий фіксатор може мати базову плиту, кришки на базовій плиті, для утримання вхідного кришку і шарнірний засіб для шарнірного з'єднання вводу в базовому фіксаторі так, що перша і друга кришки з базовою плитою і тим, що вхідний напраділянки знаходяться у примкненому контакті з девляючо-утримуючий засіб має елемент на базовій тонаційним шнуром При закритті кришки розтаплиті для утримання приєднаних першої і третьої шовують другу ділянку вхідного вводу хрестсекцій вхідного вводу у примкненому контакті з навхрест відносно першого положення детонаційним шнуром і по суті взаємно паралельно і елемент на кришці для утримання приєднаної Спосіб може бути використаний з вхідним вводругої секції вхідного вводу хрест-навхрест до седом у вигляді петельного вводу з двома зафіксокцій, приєднаних до елементу на базовій плиті, у ваними у детонаторі кінцями, який має першу діположенні для примкненого контакту з детонаційлянку з першою і другою вхідними ЛІНІЯМИ, кожна з ним шнуром У переважному втіленні вхідний ввід яких має зафіксований у детонаторі сигнальний є петельним вводом, в якому третя секція вхідного кінець, і другу ділянку з дуговою секцією, що об'вводу має один кінець, що зафіксований в детонаєднує першу і другу ВХІДНІ лінії Згідно способу, торі фіксують ВХІДНІ лінії на першому елементі вхідного направляючо-утримуючого засобу для розташуВинахід також відноситься до способів розтавання першої і другої вхідних ЛІНІЙ в положенні шування детонатора для утворення підсиленої примкненого контакту з детонаційним шнуром по передачі сигналів від детонаційного шнура Зоксуті паралельно одна одній, зачіплюють дугову рема, спосіб розміщення детонатора, який має ділянку сегменту ударної трубки з другим елеменвхідний ввід з принаймні двома вхідними ЛІНІЯМИ у том вхідного направляючо-утримуючого засобу, і, положенні для передачі сигналу до детонаційного закриваючи кришку, розташовують дугову ділянку шнура, при якому кожну з принаймні двох вхідних у положення хрест - навхрест по відношенню до ЛІНІЙ розміщують у примкненому контакті з детопершої і другої вхідних ЛІНІЙ і у положення принаційним шнуром і при цьому вхідний ввід приймає мкненого контакту з детонаційним шнуром вигляд петельного вводу Винахід також відноситься до способу утвоТермін "вхідна ЛІНІЯ" застосовують до лінії перення конфігурації вхідного вводу детонатора для редачі сигналів детонатора, яка має кінець, зафікпередачі ІНІЦІЮЮЧОГО сигналу від детонаційного сований в детонаторі, для проведення ІНІЦІЮЮЧОГО шнура до детонатора, використовуючи пересувний сигналу до детонатора пристрій з базовим фіксатором, що має прохідний Термін "жила", що використовують по відноотвір для введення в нього детонаційного шнура, шенню вхідної лінії детонатора, означає вхідну фіксуючи вхідний ввід на базовому фіксаторі у ЛІНІЮ, яка має два КІНЦІ І ТІЛЬКИ ОДИН З ЯКИХ зафікположенні для підсиленої передачі сигналів від сований в детонаторі детонаційного шнура, що проходить крізь прохідТерміни "дуговий сегмент вхідної лінії" І "петений отвір льний ввід" ВІДНОСЯТЬСЯ ДО сегменту лінії передачі сигналів з двома кінцями, які зафіксовані в детонаПо одному з аспектів спосіб може мати операторі Таким чином дуговий сегмент вхідної лінії цію фіксування вхідного вводу на базовому фіксазабезпечує дві ВХІДНІ ЛІНІЇ ДЛЯ детонатора торі у положенні принаймні часткового охоплюючого контакту між вхідним вводом і детонаційним Термін "вхідний ВВІД" ВІДНОСИТЬСЯ ДО ВСІХ ВХІДшнуром Альтернативно, спосіб може мати операНИХ ЛІНІЙ детонатора цію фіксування вхідного вводу на базовому фіксаОпис винаходу супроводжується кресленнями, 51685 наведеними на фігурах Фіг 1 - вигляд спереду детонатора, що має вхідний ввідучастково охоплюю чому контаїсп з детонаційним шнуром у ВІДПОВІДНОСТІ З ОДНИМ вті ленням винаходу Фіг2А - вигляд, подібний до "вигляду на фіг1, детонатора, що має вхідний ввід з двома вхідними ЛІНІЯМИ, кожна з яких має примкнений контакт з детонаційним шнуром ФІГ 2В - фрагмент вхідної лінії, розташованої у примкненому контакті з детонаційним шнуром 60 Фіг2С - вигляд спереду детонатора, що має петельний вхідний ввід з конфігурацією відносно детонаційного шнура, що забезпечує підсилену передачу сигналу Фіг ЗА - перспективний вигляд пересувного пристрою згідно одного з втілень винаходу разом з детонатором і детонаційним шнуром, розташованим з вхідним вводом детонатора з конфігурацією відносно детонаційного шнура, що забезпечує підсилену передачу сигналу Фіг ЗВ - вигляд в плані пристрою на фіг ЗА Фіг 4 - поперечний переріз підсилювача, обладнаного пристроєм на фіг ЗА Фіг 5 - перспективний вигляд пересувного пристрою згідно іншого втілення винаходу Фіг5А - вигляд в плані базової плити пересувного пристрою на фіг 5 Фіг 5В - вигляд, подібний до вигляду на фіг 5А, що показує розташування вхідного вводу детонатора у вхідному направляючо-утримуючому засобі на базовій плиті у примкненому контакті з детонаційним шнуром Фіг 5С - вигляд , подібний до вигляду на фіг5В, де вхідний ввід детонатора має петельний сегмент ударної трубки, розташований у частковому охоплюючому контакті з детонаційним шнуром ФігбА - вигляд в плані базового фіксатора пересувного пристрою згідно іншого втілення винаходу, разом з детонатором, що показаний на фіг 1, коли вхідний ввід розташований у вхідному направляючо-утримуючому засобі на базовій плиті і кришці ФігбВ - вигляд базового фіксатора на фігбА, який показує, яку конфігурацію має вхідний ввід, коли кришка закрита ( кришка не показана для зручності показу) Фіг 7 - вигляд, подібний до вигляду на фігбА, але з детонатором , який має вхідний ввід з двома вхідними ЛІНІЯМИ Фіг8А - вигляд, подібний до вигляду на фіг 7, але з детонатором , який має вхідний ввід з петельним сегментом ударної труби, яка розташована у вхідному направляючо-утримуючому засобі на базовій плиті і кришці Фіг 8В - вигляд, подібний до вигляду на фіг 8А, що показує конфігурацію вхідного входу, коли кришка у закритому стані (кришка не показана, для зручності показу) Фіг 8С - вигляд, що відповідає фіг 8В, який показує інше втілення вхідного вводу Фіг 9 - перспективний вигляд пересувного пристрою на фіг 5 з закритою кришкою і з детонаційним шнуром, що протягнутий крізь пересувний пристрій і прохідний отвір його 10 Фіг 10 - частковий вигляд спереду частини відомого пристрою Винахід відноситься до способу і пристрою для передачі сигналів, що ІНІЦІЮЮТЬ вибухи, від ІНІЦІЮЮЧОІ лінії з детонаційного корда до вхідного вводу детонатора для підсилюючого пристрою, що використовують для ініціювання вибухових речовин у свердловинах Винахід відноситься до конфігурацій , що підсилюють передачу сигналів до детонатора, які не потребують, щоб вхідний ввід був розташований паралельно детонаційному шнуру Відповідне до винаходу, один з способів одержання такої конфігурації, яка забезпечує підсилену передачу сигналів між детонаційним шнуром і вхідним вводом детонатора, коли вхідний ввід розташований не паралельно детонаційному шнуру, полягає в тому, щоб розташувати вхідний ввід у принаймні частковому охоплюючому контакті з детонаційним шнуром Термін "охоплюючий контакт" вказує нате, що вхідний ввід має криволінійну конфігурацію з внутрішнім радіусом, який забезпечує розташування вхідного вводу в контакті з принаймні частиною кола поперечного перерізу детонаційного шнура Інший спосіб досягнення конфігурації для підсиленої передачі сигналів полягає у забезпеченні примкненого контакту між вхідним вводом і детонаційним шнуром принаймні у двох точках, наприклад, роблячи вхідний ввід у вигляді петлі так, щоб принаймні дві ділянки контактували з детонаційним "шнуром, чи розміщуючи кожну з принаймні двох вхідних ЛІНІЙ у примкненому контакті з детонаційним шнуром принаймні один раз Термін "примкнений контакт" означає контакт, що одержують в результаті стикання по дотичній вхідного вводу і детонаційного шнура, інколи з невеликою боковою силою для зберігання поверхні контакту між ними, як показано на фіг 2В Таку ж надійну передачу сигналів одержують як при примкненому чи "випадковому" контакті у декількох точках, так і при міцному контакті в одній точці, причому, міцний контакт є результатом тиску вхідного вводу на детонаційний шнур, що викликає деформування одного чи обох елементів і по суті контакт по поверхні Незважаючи на те, що міцний контакт взагалі підвищує надійність передачі сигналів у порівнянні з примкненим контактом, навіть міцний контакт в одній точці може перешкоджати просуванню детонаційного шнура крізь прохідний отвір і тому може перешкоджати розміщенню підсилювача, з яким винахід використовують Таким чином, примкнений контакт у декількох точках забезпечує однакову надійність передачі сигналів і кращі спроможність пересування ніж міцний контакт Спосіб і пристрій згідно винаходу підвищують надійність передачі сигналів між детонаційним шнуром і вхідним вводом, покращуючи місце передачі сигналів між ІНІЦІЮЮЧОЮ ЛІНІЄЮ І ВХІДНИМ вводом детонатора Винахід також відноситься до пристроїв, які використовують для утворення підсиленої передачі сигналів між вхідним вводом детонатора і детонаційним шнуром ІНІЦІЮЮЧОІ ЛІНІЇ Один з типів детонатора, який може бути застосований згідно винаходу, показаний на фіг 1 В детонаторі 10а вхідний ввід 29а має вхідну ЛІНІЮ ЗО для передачі сигналів, що має жилу ударної 12 11 51685 трубки з двома кінцями Один кінець жили ударної вхідну ЛІНІЮ, що знаходиться у примкненому контрубки є кінцем для видачі сигналів і розташоватакті з детонаційним шнуром ний у контакті для передачі сигналів до заряду (не У втіленні, показаному на фіг2С, вхідний ввід показаного) усередині детонатора 10а Цей заряд 29с детонатора 10с має сегмент ударної трубки, має принаймні вибуховий вихідний заряд і може що вигнутий в петлю і який утворює центральну мати ІНШІ компоненти, такі як ВІДОМІ приймальний дугову ділянку 29с' між двома, зафіксованими в заряд і піротехнічний чи числовий уповільнюючий детонаторі 10с, протилежними кінцями для перезасіб, при цьому детонатор 10а буде чи звичайним дачі сигналів, що забезпечує ВХІДНІ ЛІНІЇ ЗО' і 31' Як детонатором уповільненої дії, чи неелектричним було вказано вище, такий ввід називають в тексті детонатором миттєвої дії, конструкція і робота "петельним вводом" Ініціююча ЛІНІЯ, тобто детояких відома спеціалісту в цій галузі Вхідна ЛІНІЯ ЗО наційний шнур 60, може проходити крізь петлю відходить від вхідного кінця 12Ь оболонки 12 детопетельного вводу 29с і (фіг2С) може бути розмінатора 10а і закінчується на віддаленому КІНЦІ ЗОЬ, щена у примкненому контакті з обома вхідними який герметизують герметизатором 33 для того, ЛІНІЯМИ ЗО' і 31', щоб забезпечити дві точки прищоб порожні місця ударної трубки були ізольовані мкненого контакту з вхідним вводом 29с При тавід навколишнього середовища Так як ударну кому розміщенні детонаційний шнур 60 може петрубку звичайно виконують з термопластичних редавати сигнал до детонатора 10с через один чи полімерних матеріалів, то для герметизацій віддаобидва ВХІДНІ вводи ЗО' і 31' з подібною підвищеленого кінця ЗО може бути використана ультразвуною надійністю завдяки надлишковості вхідних кове зварювання чи інший придатний спосіб ВхідЛІНІЙ, про що описано вище для детонатора 10Ь на ЛІНІЯ ЗО має конфігурацію для підсиленої Але, петельний вхідний ввід 29с детонатора 10с передачі сигналів від ІНІЦІЮЮЧОІ лінії, що є джерезабезпечує переваги навіть в межах двохжильного лом сигналів, наприклад, детонаційного шнура 60, вхідного вводу 29Ь, тому що сигнал буде перехопоказаного у поперечному перерізі, завдяки частдити від кожної точки на вхідному вводі 29с, на яку ковому охоплюючому контакту При ініціюванні він приходить , до КІНЦІВ для передачі сигналів, що детонаційного шнура 60 (фиг 1) сигнал передаєтьзафіксовані на детонаторі 10с Тому детонатор ся до ударної трубки вхідної лінії ЗО Таким чином 10с буде одержувати два вхідних сигналу безвідІНІЦІЮЮТЬ детонатор 10а Охоплюючий контакт носно того, чи сигнал передається від обох точок (фиг 1) стільки частковим охоплюючим контактом, примкненого контакту , чи від однієї Нарешті, пепри якому вхідний ввід знаходиться у контакті з тельний ввід може легко бути розміщений у частдетонаційним шнуром тільки на дузі кола з приково охоплюючому контакті з ІНІЦІЮЮЧОЮ ЛІНІЄЮ близно 180 градусним центральним кутом Але, при введенні ІНІЦІЮЮЧОІ лінії крізь петельний ввід у зрозуміло, що у ВІДПОВІДНОСТІ з винаходом, при зачепленні з ділянкою 29с' (див детонаційний бажанні, вхідний ввід може бути у повному охопшнур 60") При такій конфігурації детонатор однолюючому контакті з детонаційним шнуром, при часно має переваги від покращеного контакту по цьому, таке охоплення є достатньо вільним, що поверхні і від надлишковості вхідних сигналів Тодозволяє вхідному вводу пересуватися вздовж му втілення з петельним вводом на фіг 2с є передетонаційного шнура важним за втілення з декількома жилами на фіг 2А Ще одна перевага в тому, що так як обидва Інше втілення детонатора, що використовують КІНЦІ петельного вводу 29с фіксують в детонаторі при застосуванні винаходу показане на фіг 2А 10с, то немає необхідності в додаткових операціях Детонатор 10Ь має вхідний ввід 29Ь з двох жил по герметизації віддалених КІНЦІВ ударних трубок вхідних ЛІНІЙ ЗО і 31, кожна з яких має два КІНЦІ ЛІНІЙ для передачі сигналів, що потрібно робити у кінець для видачі сигналів, зафіксований на вхідвипадку втілення на фіг 2А ному КІНЦІ детонатора 10Ь, і віддалений загерметизований кінець, тобто КІНЦІ 33 і 35 Детонатор На фіг ЗА показана ІНІЦІЮЮЧИЙ пристрій, який 10Ь подібний по конструкції і функціонуванню до має пересувний пристрій ВІДПОВІДНО ДО винаходу з детонатора 10а, і ВІДПОВІДНІ елементи конструкції детонатором в ньому Детонатор 10а має-вхідний позначені ідентичними номерами Конфігурацію ввід з вхідною ЛІНІЄЮ ЗО з однією жилою Пересувдля підсиленої передачі сигналів між детонаційний пристрій 72 сконструйований так, що забезпеним шнуром 60 і вхідним вводом 29Ь (фіг 2А) досячує конфігурацію для підсиленої передачі сигналів гають розміщенням обох ЛІНІЙ ЗО і 31 у примкнез принаймні частковим охоплюючим контактом між ному контакті з детонаційним шнуром 60 вхідною ЛІНІЄЮ ЗО детонатора 10а і детонаційним Детонаційний шнур 60 може передавати ІНІЦІЮЮшнуром 60 ІНІЦІЮЮЧОІ лінії Пересувний пристрій 72 чий сигнал до обох вхідних ЛІНІЙ так, що детонатор має базовий фіксатор 74 з прохідним отвором (не 10а одержує два по суті одночасних сигналу для нумерований), крізь який проходить детонаційний ініціювання вихідного заряду Якщо одна з вхідних шнур Пересувний пристрій 72, крім того, має ЛІНІЙ пошкоджена і не ІНІЦІЮЄ ВИХІДНИЙ заряд детоутримувач детонатора з втулкою 76, яка встановнатора 10а, то інша вхідна ЛІНІЯ може працювати лена на базовому фіксаторі 74 Втулка 76 має внуКрім того, якщо детонаційний шнур пошкоджений і трішній отвір з розмірами і конфігурацією для ввене передає сигнал до однієї вхідної лінії, то є дення і утримання усередині оболонки 12 шанс, що сигнал буде успішно передаватися до детонатора 10а, який має вхідну ЛІНІЮ ЗО, що виіншої вхідної лінії Таким чином, така конфігурація ходить від нього в базовий фіксатор 74 Базовий для підсиленої передачі сигналів (фіг2А) забезпефіксатор 74 має канал чи інший вхідний направчує (двома шляхами) додаткову гарантію того, що ляючо-утримуючий засіб, в якому принаймні чассигнал у детонаційному шнурі буде ініціювати детина вхідної лінії може бути розташована до того, тонатор у порівнянні з детонатором, який має одну як детонаційний шнур 60, протягують крізь прохід 13 ний отвір (Як видно на фіг ЗА, ЗВ і 4, зовнішня частина вхідного вводу, яка може мати загерметизований кінець 33, може виходити назовні від базового фіксатора ) Базовий фіксатор 74 може мати базову плиту , на якій знаходиться принаймні перший елемент вхідного направляючо-утримуючого засобу для розташування вхідної лінії у частковому охоплюючому положенні відносно прохідного отвору Потім ДО базової плити може бути підігнана кришка для фіксації вхідної лінії в базовому фіксаторі 74 Факультативно, кришка може бути шарнірно приєднана до базової плити Після того, як детонатор фіксують у пересувному пристрої 76 з вхідним вводом у базовому фіксаторі 74, детонаційний шнур може бути розташований у прохідному отворі При цьому (див фігЗВ) вхідна ЛІНІЯ ЗО буде розташована в базовому фіксаторі 74 приблизно у напівохоплюючому контакті з детонаційним шнуром 60 Переважно, ВХІДНІ лінії мають ударні трубки із ЗОВНІШНІМ діаметром (ЗД) не більше за приблизно 2,380мм (0,0937 дюймів), наприклад, від приблизно 0,397 до 2,380мм (відчіриблизно 0,0156 до 0,00937 дюймів), а відношення внутрішнього діаметра трубки до радіальної товщини стінки трубки складає від 0,18 до 2,5 Внутрішній діаметр трубки може бути від приблизно 0,198 до 1,321мм (приблизно від 0,0078 до 0,0520 дюймів) Поверхністна ЩІЛЬНІСТЬ порошку реакційного матеріалу, який знаходиться в отворі трубки, може, але не обов'язково, бути значно меншою ніж гадалося раніш, і бути мінімально прийнятною На фіг 4 показане обладнання з пересувним пристроєм 72, детонатором 10а і детонаційним шнуром 60 Підсилювач 36 взагалі має вторинну вибухівку і є відлитим підсилювачем з ІНІЦІЮЮЧОЮ камерою, в яку можуть бути введені і зафіксовані пересувний пристрій 72 і детонатор 10а Підсилювач 36 також має центральний отвір, в якому зафіксована порожниста екрануюча втулка 46 Ця втулка 46 також має отвір з розмірами і конфігурацією для введення детонаційного шнура Пересувний пристрій 72 має такі розміри і конфігурацію, що, коли він введений в ініціюючу камеру, прохідний отвір стає сувісним з центральним отвором підсилювача Після введення пересувного пристрою 72 у ініціюючу камеру підсилювача 36 детонаційний шнур 60 може бути введений крізь екрануючу втулку 46 і прохідний отвір базового фіксатора 74 Потім підсилювач 36 пересувають вздовж детонаційного шнура 60 до необхідного положення для вибуху Звичайно, підсилювач 36 розташовують в свердловині, яка заповнена вибухівкою, такою як нітрат амонію і паливне мастило СНАПМ") чи подібною (не показані) Детонаційний шнур 60 ІНІЦІЮЮТЬ, але він не ІНІЦІЮЄ підсилювач 36 завдяки захисту екрануючою втулкою 46 Але , детонаційний шнур 60 може передавати ІНІЦІЮЮЧИЙ сигнал ВХІДНІЙ ЛІНІЇ ЗО і таким чином детонатору 10а Детонатор 10а має достатню силу для ініціювання підсилювача 36, який в свою чергу ІНІЦІЮЄ вибухівку в свердловині Пересувний пристрій 72 забезпечує підвищену надійність при передачі ІНІЦІЮЮЧОГО сигналу від детонаційного шнура 60 до детонатора 10а, завдяки вхідному направляюче-утримуючому засобу в базовому фіксаторі, який утворює конфі 51685 14 гурацію вхідної лінії для підсиленої передачі сигналів і при цьому немає потреби у будь-яких пристроях для протягування вхідної лінії навколо підсилювача, Завдяки базовому фіксатору, який має прохідний отвір для ІНІЦІЮЮЧОІ лінії, і вхідному направляючо-утримуючому, засобу наведеному в описі, отримують такий контакт при більш короткому вхідному вводі ніж у випадку, наприклад, пористою, описаного вище (див Заміну 30621 пат США) Утворення такої конфігурації також дає можливість більш економічного виготовлення пересувного пристрою, так як немає необхідності у ЗОВНІШНІХ конструктивних елементах для з'єднання детонатора з ІНІЦІЮЮЧОЮ ЛІНІЄЮ, яка повинна бути відокремлена від підсилювача, з яким використовують детонатор Інший пересувний пристрій згідно винаходу показаний на фіг 5, де наведений перспективний вигляд дна пересувного пристрою 44 Пересувний пристрій 44 використовують для утримання детонатора усередині підсилювача з розташуванням, показаним на фіг 4 (фіг 5 є збільшеною по відношенню до фіг 4) Пересувний пристрій 44 пристосований для використання з підсилювачем, який знаходиться у ЗОВНІШНІЙ оболонці, яка для приєднання пересувного пристрою 44 з детонатором на ньому до підсилювача (при розміщенні пристрою з детонатором усередині підсилювача) має засіб, наприклад, у вигляді западин, розміщених на дні підсилювача і виступів 64 на базовому фіксаторі Пересувний елемент 44 має екрануючу втулку 46 з внутрішнім отвором, крізь який проходить ІНІЦІЮЮЧИЙ детонуючий шнур Екрануюча втулка 46 не тільки дозволяє переміщати підсилювач вздовж детонаційного шнура, але і слугує для захисту підсилювача від руйнування чи ініціювання безпосередньо від детонуючого шнура, який переважно є низько енергетичним детонаційним шнуром Утримувач 48 детонатора знаходиться на екрануючий втулці 46 для утримання детонатора (наприклад, будь-якого з показаних і/чи описаних детонаторів) Пересувний пристрій 44 також має базовий фіксатор 74', який приєднаний до трубки 46 Базовий фіксатор 74' має базову плиту 50 з базовий елементом 52а вхідного направляючоутримуючого засобу і кришку , яка прикріплена до базової плити шарніром 54а Базовий елемент 52а має ребра 66а і 66Ь з сідловинами 78, функції яких будуть описані нижче Кришка 54 факультативно має закриваючий елемент 52Ь вхідного направляючо-утримуючого засобу, який має в цьому втіленні вигляд буртика 57, і кільцеву бобишку з отвором 58Ь Шарнірна кришка 54, що на фіг 5 показана у відкритому положенні, може бути закрита (див фіг 9) поворотом кришки 54 навколо шарніра 54а, через що кришка 54 і базова плита 50 з'єднується, утворюючи закриту базову камеру 51 (ця позиція показана на фіг 5), в якій розташовують частину вхідного вводу детонатора, яка отримує сигнал Базова плита 50 і кришка 54 разом визначають отвір 58а базової плити і отвір 58Ь у кришці Ці отвори СПІВВИНІ, коли кришку 54 закривають і з'єднуються на базовій плиті 50, утворюючи прохідний отвір 58 (фіг8В, 8С і 9), який дозволяє детонаційному шнуру 62 проходити крізь базовий фіксатор Базова плита 50 має защіпки , 16 15 51685 одна з яких 53 показана на фіг 5 Кришка 54 має ІНІЦІЮЮЧОГО сигналу до вхідної лінії Косинки 70 пази 56 для зачеплення із защіпками 53, коли підсилюють ребра 66а, 66Ь від дії бокової сили від кришку 54 закривають на базовій плиті 50 і утридетонаційного шнура і, таким чином, підвищують мують у закритому положенні Усередині базової надійність передачі сигналу до вхідного вводу камери 51 базовий елемент 52а і закриваючий На фіг5С показаний детонатор 10с на фіг2С, елемент 52Ь вхідного направляючо-утримуючого встановлений у пересувному пристрої 44 з вхіднизасобу об'єднуються для утримання вхідного ввоми ЛІНІЯМИ ЗО' і 31', які знаходяться у примкненому ду детонатора з конфігурацією для забезпечення контакті з детонаційним шнуром 62 підсиленої передачі сигналу відносно прохідного Як показано на фігбА і 6В, пересувний приотвору, наприклад, у положенні для утворення стрій, описаний на фіг 5 і 5А, може мати детонапримкненого контакту з детонаційним шнуром в тор, у якого вхідний ввід має одну вхідну ЛІНІЮ прохідному отворі, про що більш повно буде поясПересувний пристрій 44' є по суті подібної до пенено нижче ресувного пристрою 44 конструкції, за винятком того, що ребра 66а і 66Ь елемента 52а' вхідного Елемент 52а вхідного направляючонаправляючо-утримуючого засобу на базовій плиті утримуючого засобу на базовій плиті (фіг5А) має мають, необов'язково, криволінійні КІНЦІ, а елемент ребра 66а, 66Ь, 66с і 66d з розмірами і конфігура52Ь' вхідного направляючо-утримуючого засобу на цією для утворення утримуючих каналів для розкришці, необов'язково, має підпірки 61 Детонатор міщення першої ділянки вхідного вводу від дето10а встановлюють" у пересувний пристрій 44' і натора у положенні примкненого контакту по (фіг 6А) першу ділянку 166 вхідної лінії ЗО з однією відношенню до отвору 58а На протилежних боках жилою розміщують в елементі 52а' вхідного наотвору 58а, ребра 66а і 66d утворюють "защімлюправляючо-утримуючого засобу на базовій плиті ючі" ділянки 68, де дві ВХІДНІ лінії розташовується для фіксації лінії ЗО відносно отвору 58а так, що це так близько одна до одної, що не дозволяють звизабезпечить примкнений контакт з детонаційним чайному детонаційному шнуру пройти між ними шнуром у точці біля косинки 70а Іншими словами, Між ділянками 68 ребра 66а і 66Ь трохи відходять першу ділянку вхідної лінії ЗО з'єднують з елеменвід отвору 58а, щоб дозволити вхідним ЛІНІЯМ витом 52а' вхідного направляючо-утримуючого загнутися, охоплюючи детонаційний шнур чи іншу собу на базовій плиті Другу ділянку 161 лінії ЗО ініціюючу ЛІНІЮ, яка проходить через отвір 58а, про розташовують в елементі 52Ь' вхідного направлящо буде більш детально пояснено нижче Ребра ючо-утримуючого засобу на кришці, тобто, між 66а, 66Ь, 66с і 66d мають розміри і конфігурацію буртиком 57 на одному боці лінії ЗО і кільцевою для введення і утримання вхідного вводу, так що бобишкою 59 і підпірками 61 на іншому боці Буркористувач може легко, але фіксовано зачепити тик 57, кільцева бобишка 59 і підпірки 61 разом вхідний ввід з вхідним направляючо-утримуючим утримують другу ділянку лінії ЗО отвору 58Ь так, засобом що це забезпечить примкнений контакт Таким Коли детонатор 10Ь (фіг5В) розташовують в чином, другу ділянку лінії ЗО приєднують до елепересувному пристрої для утворення ІНІЦІЮЮЧОІ менту вхідного направляючо-утримуючого засобу збірки, ВХІДНІ лінії ЗО і 31 розміщують в елементі на кришці 52а вхідного направляючо-утримуючого засобу на базовій плиті Защіплюючі ділянки 68 і ділянка відВхідний направляючо-утримуючий засіб має хилення ЛІНІЙ між ними направляють лінії ЗО і 31 такі розміри і конфігурацію, що, коли кришку 54 так, що вони стисло охоплюють детонаційний переміщують у замкнене положення на базовій шнур 62, що проходить крізь отвір 58а (фіг 5А), плиті 50, то вхідна ЛІНІЯ ЗО приймає таку конфігутобто, ВХІДНІ лінії ЗО і 31 знаходяться у примкнерацію, при якій друга ділянка 161 вхідної лінії ЗО ному контакті з детонаційним шнуром 62 уточках розташовується у сідловинах 78 Розташована на рівні косинок 70 Таким чином, маємо дві точки таким способом друга ділянка 161 знаходиться робочого контакту між детонаційним шнуром 62 і відносно отвору 58а так, що забезпечується привхідним вводом 29а і кожна з них може слугувати мкнений контакт, і хрест-навхрест по відношенню точкою, де ІНІЦІЮЮЧИЙ сигнал передається від дедо першої ділянки 166 лінії ЗО (див фігбВ) Коли тонаційного шнура 62 до детонатора Такий наддетонаційний шнур протягують крізь отвір 58, а лишок сигнало-передаючої спроможності підвищує таким чином і крізь отвір 58а у базовій плиті, він надійність передачі сигналу від шнура 62 до детобуде мати робочий контакт з ЛІНІЄЮ ЗО у двох міснатора цях на першій ДІЛЯНЦІ 166 біля косинки 70а і на другій ДІЛЯНЦІ 161 біля ребра 66с Два місця робоПереважно, ребра 66а, 66Ь не утворюють тиск чого контакту забезпечують додаткову гарантію, на лінії ЗО, 31 на рівні ділянки відхилення ЛІНІЙ, що ІНІЦІЮЮЧИЙ сигнал від детонаційного шнура коли лінії ЗО, 31 охоплюють детонаційний шнур, буде передаватися до вхідної лінії тобто, в цьому МІСЦІ ребра трохи зміщені від вхід них ЛІНІЙ на ДІЛЯНЦІ відхилення , для запобігання міцного контакту між вхідними ЛІНІЯМИ І детонаційним шнуром, що є наслідком варіації діаметрів вхідних ЛІНІЙ і детонаційного шнура Опір вхідних ЛІНІЙ і невелике зміщення ребер 66а, 66Ь дозволяє ЛІНІЯМ утворити примкнений контакт з детонаційним шнуром на ДІЛЯНЦІ відхилення Але ребра 66а, 66Ь мають конфігурацію, що не дозволяє ЛІНІЯМ ЗО, 31 значно відхилитися від детонаційного шнура, так як це може призвести до зриву передачі Детонатор 10b1, який має дві лінії ЗО і 31, розташовують у пересувному пристрої 44' (фіг 7) так, що кожна ЛІНІЯ є дзеркальним відображенням іншої, і відповідає конфігурації їх розташування на базовій плиті 50 і кришці 54, які показані у відкритому положенні Коли кришку 54 закривають, то ВІДПОВІДНІ другі ділянки двох ЛІНІЙ приймають положення з конфігурацією, що показана штрихпунктирною ЛІНІЄЮ Пересувний пристрій згідно винаходу може бу 17 51685 ти використаний з детонатором 10с', який має петельний ввід 29с" (фіг8А) Перша ділянка 266 петельного вводу 29с' має вхіднГлінм ЗО' і 31' для детонатора 10с' Першу ділянку 266 петельного вводу 29с' розташовують на базовому фіксаторі 74' між ребрами 66а і 66Ь елемента 52а' вхідного направляючо-утримуючого засобу на базовій плиті відносно отвору 58а так, що забезпечується примкнений контакт в місцях біля косинок 70а і 70Ь Друга ділянка 29с' (яку також називають дуговою ділянкою) з'єднує ВХІДНІ лінії ЗО' і 31' для утворення закритої дуги напроти детонатора Другу ділянку 29с' розташовують у елементі 52Ь' вхідного направляючо-утримуючого засобу на кришці, тобто між буртиком 57, підпірками 61 і кільцевою бобишкою 59 Коли кришку 54 обертають навколо шарніру 54а в закрите положення, петельний ввід 29с" складується так, що він приймає положення з конфігурацію, що показана на фіг 8В, де ВХІДНІ ЛІНІЇ ЗО' і 31' першої ділянки 266 розташовані відносно прохідного отвору 58 так, що забезпечують примкнений контакт, а друга ділянка 29с', тобто дугова ділянка, розташована так, що забезпечується примкнений контакт з детонаційним шнуром, який буде проходити крізь отвір 58а в базовій плиті, в МІСЦІ на другій ДІЛЯНЦІ 29с' біля ребра 66с Крім того, дугова ділянка 29с' знаходиться у положенні хрест-навхрест по відношенню до вхідних ЛІНІЙ ЗО' і 311 першої ділянки 266 Петельний ввід 29с" такої конфігурації може бути описаний, як такий, що має першу секцію (яка включає вхідний ввід ЗО' першої ділянки 266), яка має один кінець зафіксований на детонаторі і розміщений для примкненого контакту з детонаційним шнуром, що проходить крізь прохідний отвір, другу секцію вхідного вводу 29с", що включає другу ділянку 29с', утворює першу петлю і проходить поперек, поверх і ззовні першої секції для забезпечення другої точки примкненого контакту з детонаційним шнуром, що проходить крізь прохідний отвір, і третю секцію, яка має вхідний ввід 31', утворює другу петлю і проходить поперек до і поза другої секції для забезпечення третьої точки примкненого контакту з детонаційним шнуром У альтернативному втіленні (див фіг8С) одинарна вхідна ЛІНІЯ ЗО" може бути розташована так, що її конфігурація подібна до показаної на фіг 8В за винятком того, що кінець третьої секції 131 герметизують герметизатором 18 33 до фіксації на кришці Коли кришку 54 переводять у закрите положення для огородження вхідного вводу розміщеного детонатора, ІНІЦІЮЮЧИЙ детонаційний шнур 62 може бути введений крізь прохідний отвір 58, як це показано на фіг 9 Детонаційний шнур, таким чином розташований, буде знаходитися у положенні з конфігурацією відносно вхідного вводу зафіксованого в утримувачі детонатора, що забезпечує підсилену передачу сигналів Розташовуючи вхідний вхід у базовому фіксаторі, крізь який проходить ініціююча ЛІНІЯ, пересувний пристрій згідно винаходу гарантує, що вхідний ввід не зможе застопорюватися на ІНІЦІЮЮЧИЙ лінії, яку переміщують ВІДНОСНО НЬОГО Переважно, детонаційний шнур, що проходить крізь підсилюючий заряд, має в поперечному перерізі головну сплощену периферійну дугу, від якої сигнал, що виходить від шнура, більш ефективно передається ніж на інших ділянках Наприклад, детонаційний шнур може мати у поперечному перерізі форму овалу, що має головну і малу ВІСІ, а також головну сплощену периферійну дугу, що простягується вздовж головної осі Переважно, вхідний ввід детонатора розміщують у контакті з головною сплощеною периферійною дугою детонаційного шнура Факультативно, вхідний ввід може мати вхідну ЛІНІЮ, яка має в поперечному перерізі головну сплощену периферійну дугу для підвищення чуттєвості до сигналу детонаційного шнура, і головна сплощена периферійна дуга знаходиться у контакті з головною сплощеною периферійною дугою вхідного вводу Деталі пересувного пристрою можуть мати конфігурацію для полегшення такого контакту Наприклад, прохідний отвір 58 базового фіксатора 74 може бути овальним і відповідати детонаційному шнуру для відповідної орієнтації його, а вхідний направляючеутримуючий засіб може мати конфігурацію для розташування вхідного вводу так, щоб він контактував, переважно, власною головною сплощеною периферійною дугою з головною сплощеною периферійною дугою детонаційного шнура Незважаючи на те, що винахід детально описаний з посиланнями на окремі втілення, зрозуміло, що спеціалістом в цій галузі може бути запропоновано багато інших варіантів втілень, не виходячи за межі формули винаходу 19 20 51685 12b /21 28 Юа 12 Фіг. 1 /2 . 2А 21 22 51685 29c1 ФІГ. 2С 74 ФІГ. ЗА ФІГ. ЗВ 23 ФІГ. 5А 51685 54а 24 ФІГ. 5В 25 51685 26 52b' ФІГ. 5С ФІГ. 6А 27 28 51685 ФІГ. 6В 44 29 ЗО 51685 54 29с" ФІГ. 8В 31 ФІГ. 8С 51685 32 ФІГ. 9 33 51685 ФІГ. 10 (ПРОТОТИП) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 34
