Упаковка для штучних предметів і спосіб пакування

Номер патенту: 60332

Опубліковано: 15.10.2003

Автор: Віницький Геннадій Семенович

Є ще 4 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

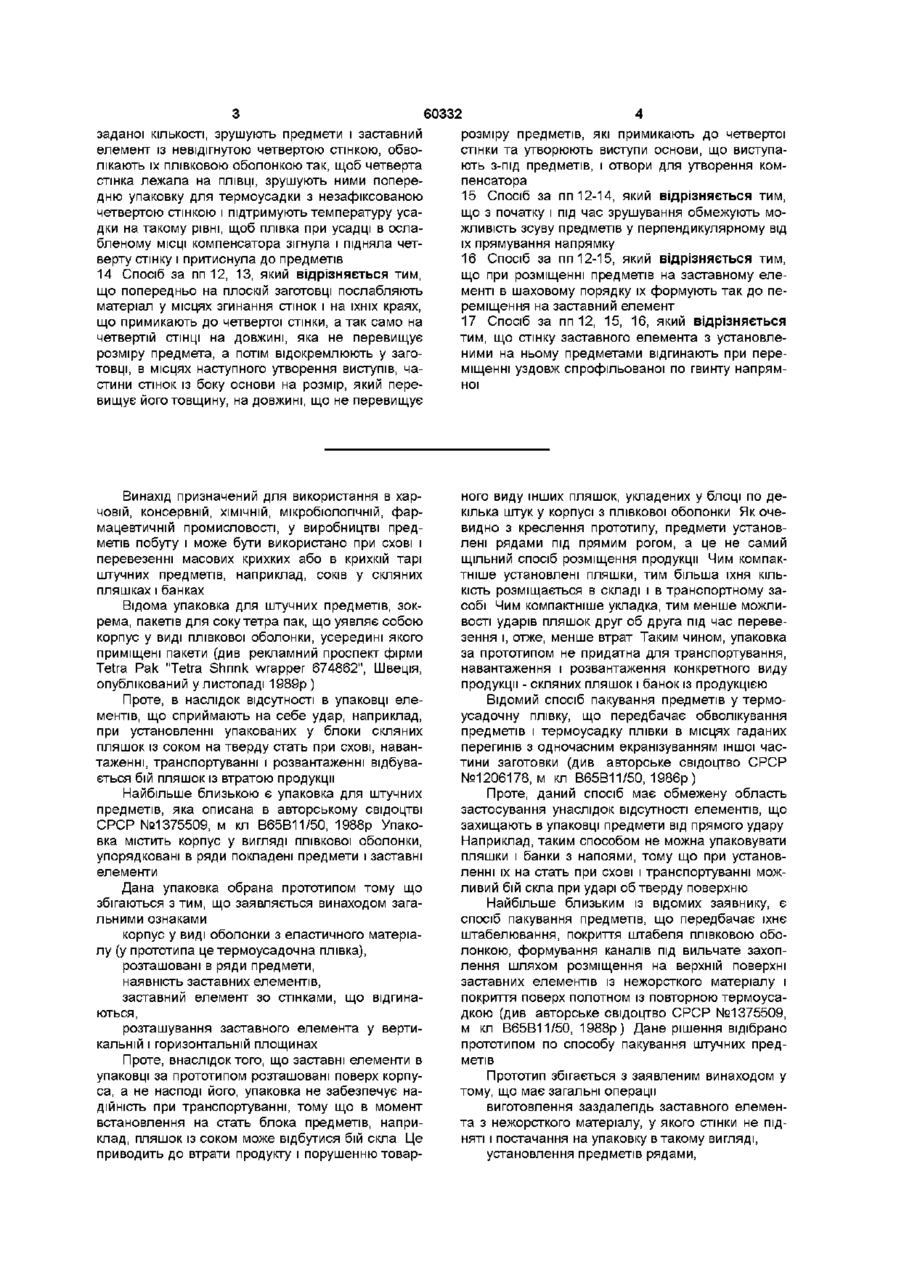

1. Упаковка для штучних предметів, що являє блок укладених у ряди предметів, що містить корпус у вигляді оболонки з еластичного матеріалу і заставний елемент із стінками, який відрізняється тим, що в заставному елементі, розташованому під предметами, додатково виконано компенсатор, а стінки розміщені по периметру і виконані з можливістю притиснення до предметів корпусом і, як мінімум, одна зі стінок не зв'язана з іншими стінками, при цьому компенсатор виконаний у вигляді ділянки зниженої жорсткості.

2. Упаковка по п. 1, яка відрізняється тим, що компенсатор виконаний у вигляді однієї або більше ділянок не зв'язаної з іншими стінки і ослабленої, наприклад, отвором, причому одна із цих ділянок виконана у основі стінки.

3. Упаковка за пп. 1, 2, яка відрізняється тим, що висота стінок не перевищує відстані від основи до найбільшого паралельного їй перерізу предмета, наприклад, до циліндричної частини пляшки.

4. Упаковка за пп. 1-3, яка відрізняється тим, що в заставному елементі під предметом з увігнутим днищем виконано ослаблену ділянку, розміри якої перевищують розміри в плані верхньої частини предмета.

5. Упаковка за пп. 1-4, яка відрізняється тим, що предмети розміщені в шаховому порядку.

6. Упаковка за пп. 1-5, яка відрізняється тим, що в заставному елементі три стінки жорстко зв'язані з основою, а четверта стінка зв'язана з основою через компенсатор, причому краї стінок, що примикають до четвертої стінки на довжині, що не перевищує розміру предмета, і краях четвертої стінки, ослаблені вертикальними отворами або прорізами і підрізані знизу на висоту, що перевищує товщину основи, у якій виступи, що примикають до четвертої стінки, що виступають з-під предметів, обрізані.

7. Упаковка за пп. 1-6, яка відрізняється тим, що над одною або більше стінками установлено демпфер, верх якого не нижчий від верха циліндричної частини пляшки, а розміри сторін основи заставного елемента не перевищують відповідної суми довжин установлених над кожною зі сторін предметів на товщину демпфера.

8. Упаковка за пп. 1 - 5, яка відрізняється тим, що по периметру заставного елемента між предметами виконано вирізи, глибина яких не перевищує розміру найбільшого діаметра предмета.

9. Упаковка за пп. 1, 5, 8, яка відрізняється тим, що ділянка зниженої жорсткості виконана у вигляді розміщеної між предметами хвилястої ділянки з одним або більше отвором на торцях хвиль.

10. Упаковка за пп. 1, 5, 8, 9, яка відрізняється тим, що ділянка зниженої жорсткості виконана у вигляді розміщеної між предметами хвилястої ділянки, відкритий торець якої обірваний у вирізі.

11. Упаковка за пп. 1, 5, 8 - 10, яка відрізняється тим, що в заставному елементі під предметом з увігнутим днищем виконане заглиблення у бік предмета, діаметр якого перевищує розміри в плані верхньої частини предмета.

12. Спосіб пакування штучних предметів, що включає установлення їх у ряди, розміщення заставного елемента на поверхні предметів, обволікання предметів плівковою оболонкою і термоусадку, який відрізняється тим, що в заставному елементі попередньо не менш ніж на одній стороні послабляють матеріал у місцях наступного згинання стінки, не зв'язаної з іншими стінками, настільки, щоб зусилля натягу плівки, що усаджується, були достатні для деформування її і притиснення до предметів, установлюють заставний елемент, на нього подають предмети, після чого заставний елемент і ряди зрушують, обволікають їх плівковою оболонкою, одночасно зрушують ними попередню упаковку для термоусадки.

13. Спосіб за п. 12, який відрізняється тим, що попередньо на плоскій заготівці заставного елемента послабляють матеріал у місцях відгинання стінок, пробивають отвори для утворення компенсатора, відгинають, фіксують і жорстко зв'язують три стінки заставного елемента, заводять четверту стінку з компенсатором під несучу площину транспортного органа, що подає предмети на заставний елемент, переміщують предмети на заставний елемент над четвертою стінкою і компенсатором, припиняють подачу предметів після надходження заданої кількості, зрушують предмети і заставний елемент із невідігнутою четвертою стінкою, обволікають їх плівковою оболонкою так, щоб четверта стінка лежала на плівці, зрушують ними попередню упаковку для термоусадки з незафіксованою четвертою стінкою і підтримують температуру усадки на такому рівні, щоб плівка при усадці в ослабленому місці компенсатора зігнула і підняла четверту стінку і притиснула до предметів.

14. Спосіб за пп. 12, 13, який відрізняється тим, що попередньо на плоскій заготовці послабляють матеріал у місцях згинання стінок і на їхніх краях, що примикають до четвертої стінки, а так само на четвертій стінці на довжині, яка не перевищує розміру предмета, а потім відокремлюють у заготовці, в місцях наступного утворення виступів, частини стінок із боку основи на розмір, який перевищує його товщину, на довжині, що не перевищує розміру предметів, які примикають до четвертої стінки та утворюють виступи основи, що виступають з-під предметів, і отвори для утворення компенсатора.

15. Спосіб за пп. 12 - 14, який відрізняється тим, що з початку і під час зрушування обмежують можливість зсуву предметів у перпендикулярному від їх прямування напрямку.

16. Спосіб за пп. 12 - 15, який відрізняється тим, що при розміщенні предметів на заставному елементі в шаховому порядку їх формують так до переміщення на заставний елемент.

17. Спосіб за пп. 12, 15, 16, який відрізняється тим, що стінку заставного елемента з установленими на ньому предметами відгинають при переміщенні уздовж спрофільованої по гвинту напрямної.
