Незалежна установка теплообміну між первинним носієм і вторинним носієм, зокрема повітрям, для вентиляції і кондіціювання повітря приміщення

Номер патенту: 7141

Опубліковано: 30.06.1995

Автор: Ойженіус Мішаль Рілєвскі

Є ще 4 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

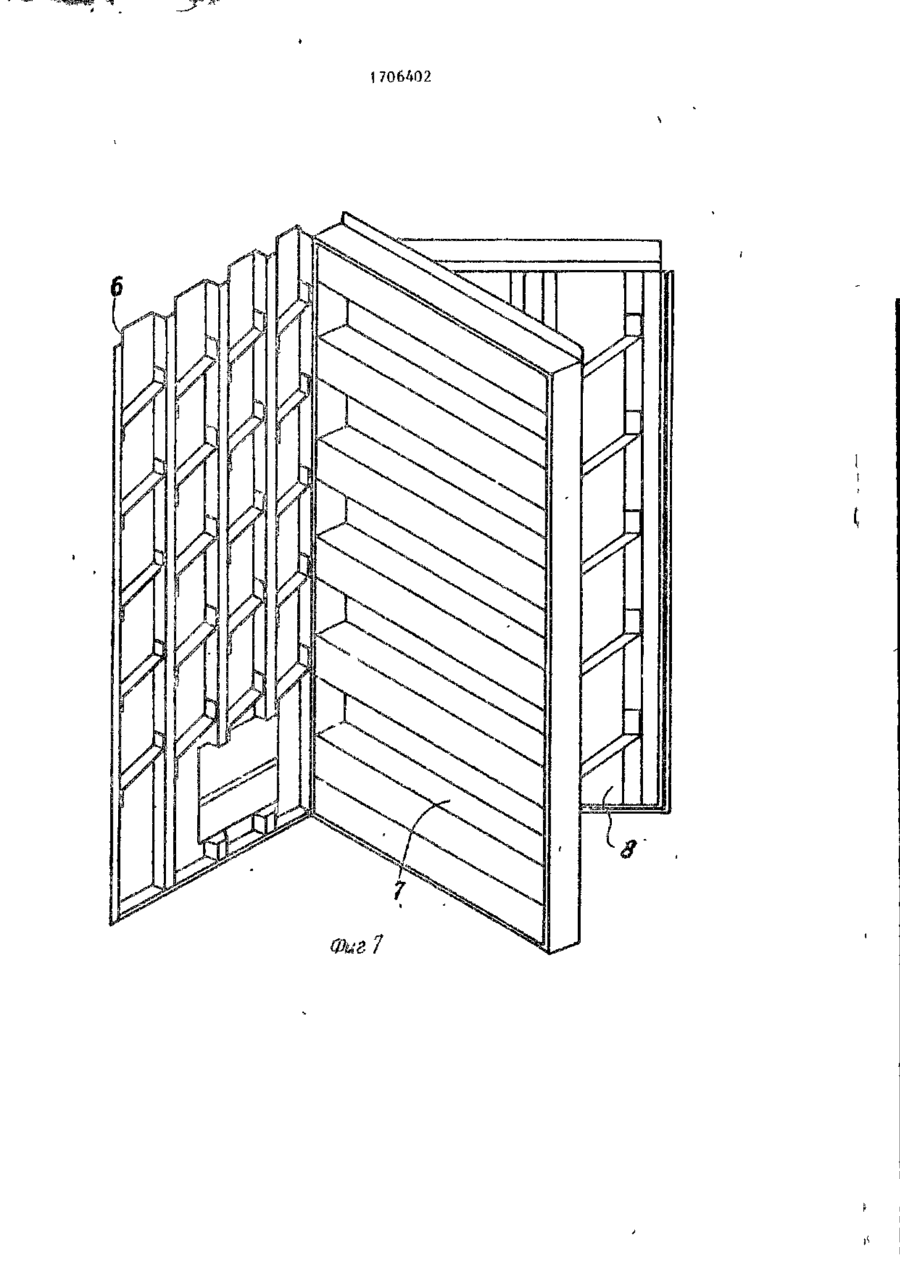

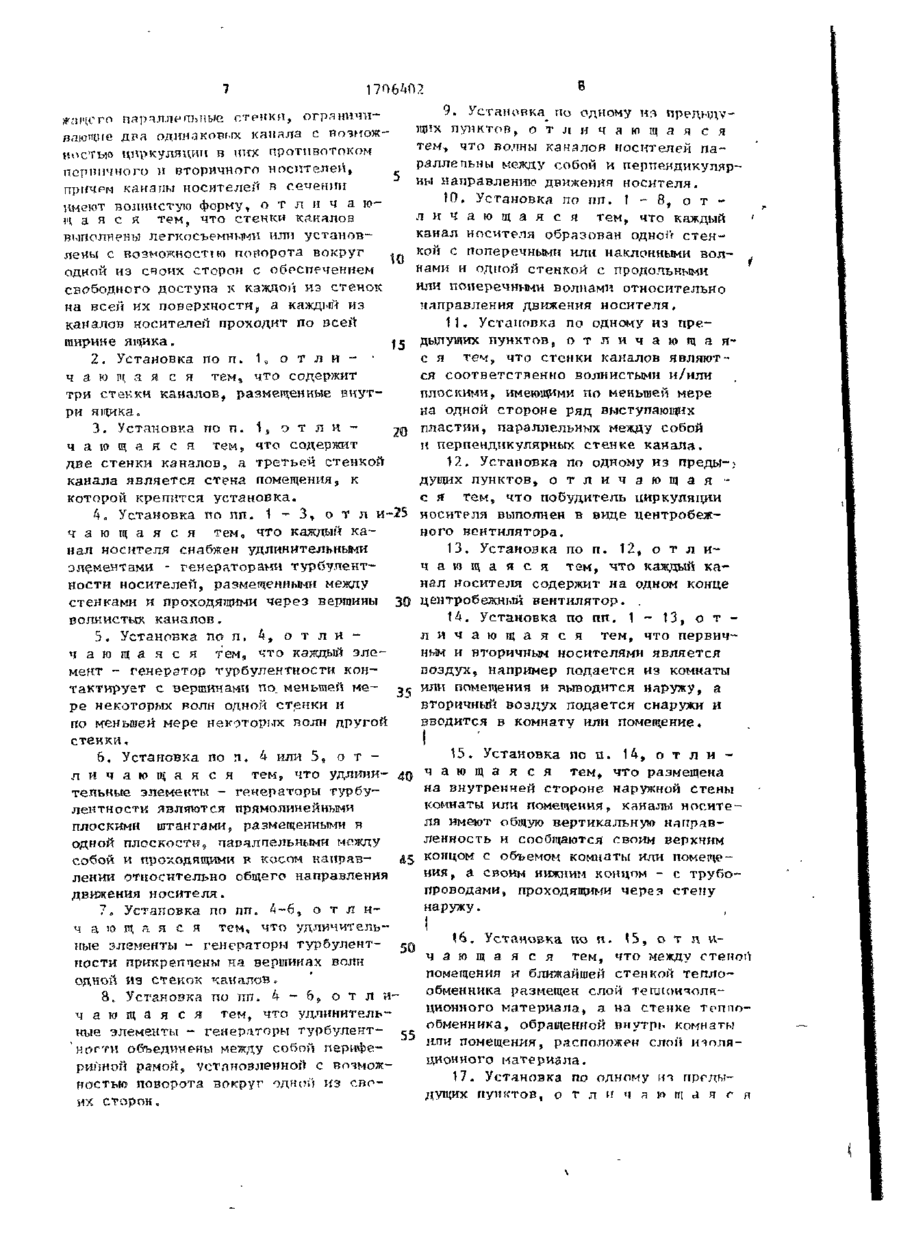

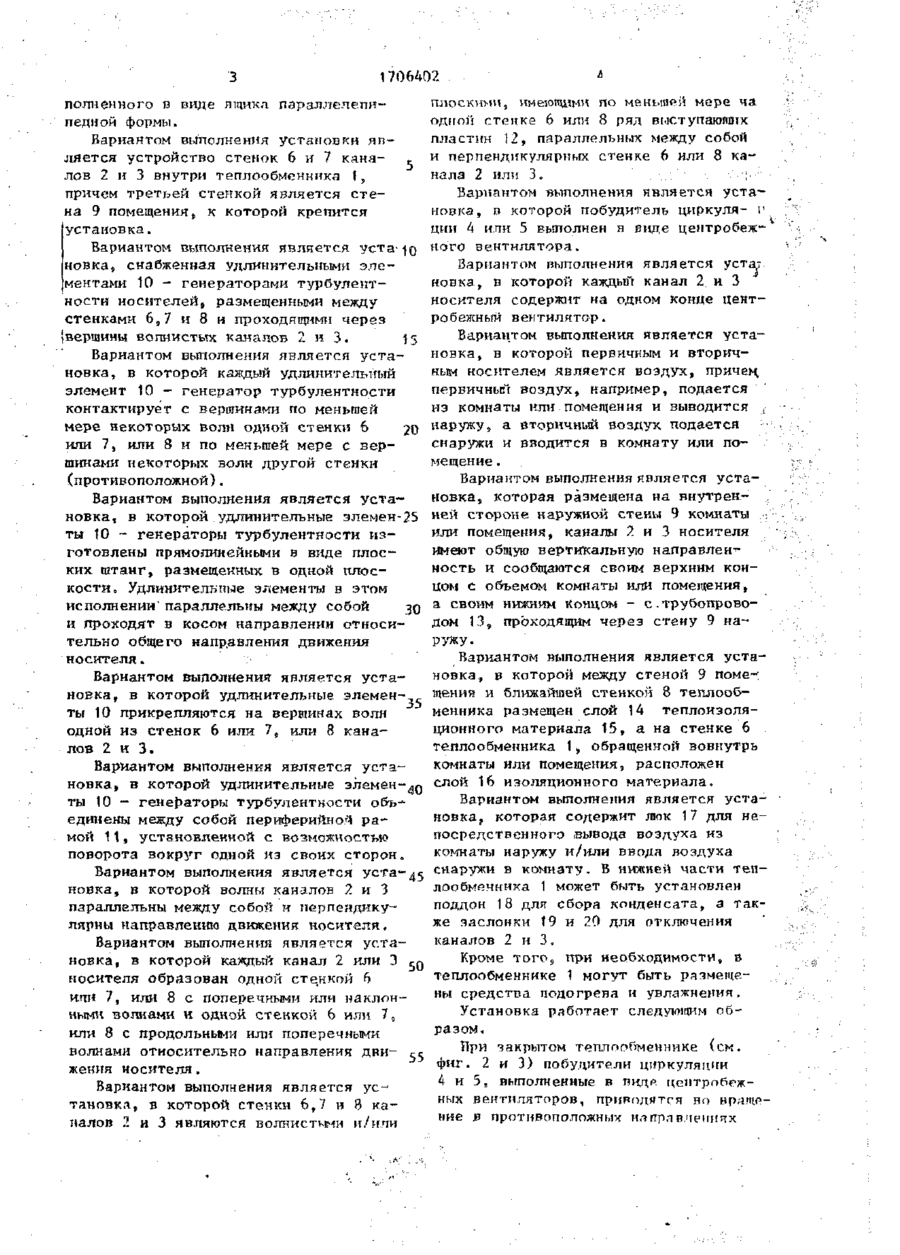

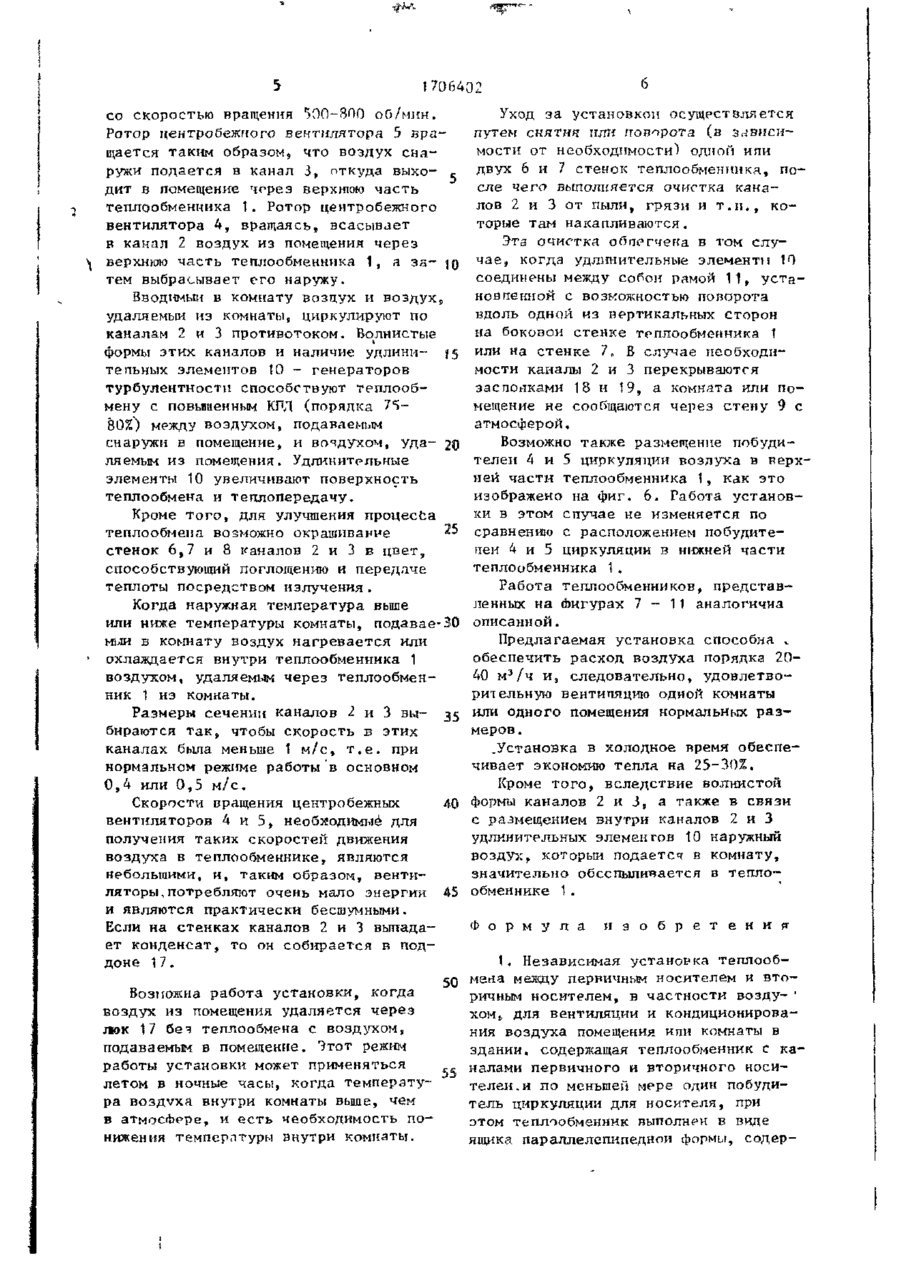

1. Независимая установка теплообмена меж­ду первичным носителем и вторичным носителем, в частности воздухом, для вентиляции и кондици­онирования воздуха помещения или комнаты в здании, содержащая теплообменник с каналами первичного и вторичного носителей, и по меньшей мере один побудитель циркуляции для носителя, при этом теплообменник выполнен в виде ящика параллелепипедной формы, содержащего параллельные стенки, ограничивающие два одинаковых канала с возможностью циркуляции в них проти­вотоком первичного и вторичного носителей, при­чем каналы носителей в сечении имеют волнистую форму, отличающаяся тем, что стенки каналов выполнены легкосъемными или установлены с воз­можностью поворота вокруг одной из своих сторон с обеспечением свободного доступа к каждой из стенок на всей их поверхности, а каждый из кана­лов носителей проходит по всей ширине ящика.

2. Установка по п. 1, отличающаяся тем, что содер­жит три стенки каналов, размещенные внутри ящика.

3. Установка по п. 1, отличающаяся тем, что содер­жит две стенки каналов, а третьей стенкой канала является стена помещения, к которой крепится ус­тановка.

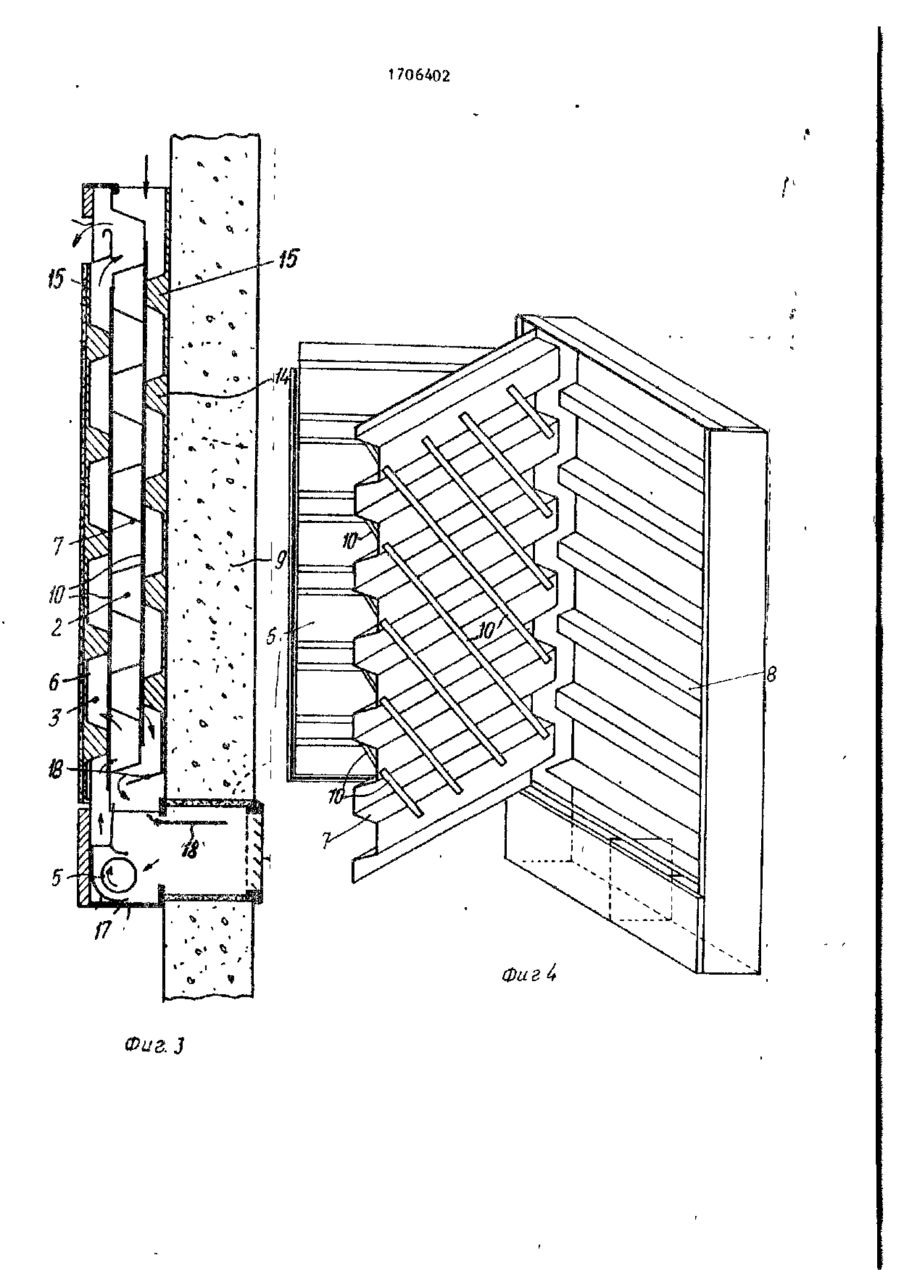

4. Установка по пп. 1-3, отличающаяся тем, что каждый канал носителя снабжен удлинительными элементами-генераторами турбулентности носи­телей, размещенными между стенками и проходя­щими через вершины волнистых каналов.

5. Установка по п. 4, отличающаяся тем, что каж­дый элемент - генератор турбулентности контак­тирует с вершинами по меньшей мере некоторых волн одной стенки и по меньшей мере некоторых волн другой стенки.

6. Установка по п. 4 или 5, отличающаяся тем, что удлинительные элементы - генераторы турбулен­тности являются прямолинейными плоскими штангами, размещенными в одной плоскости, па­раллельными между собой и проходящими в косом направлении относительно общего направления движения носителя.

7. Установка по пп. 4-6, отличающаяся тем, что удлинительные элементы - генераторы турбулен­тности прикреплены на вершинах волн одной из стенок каналов.

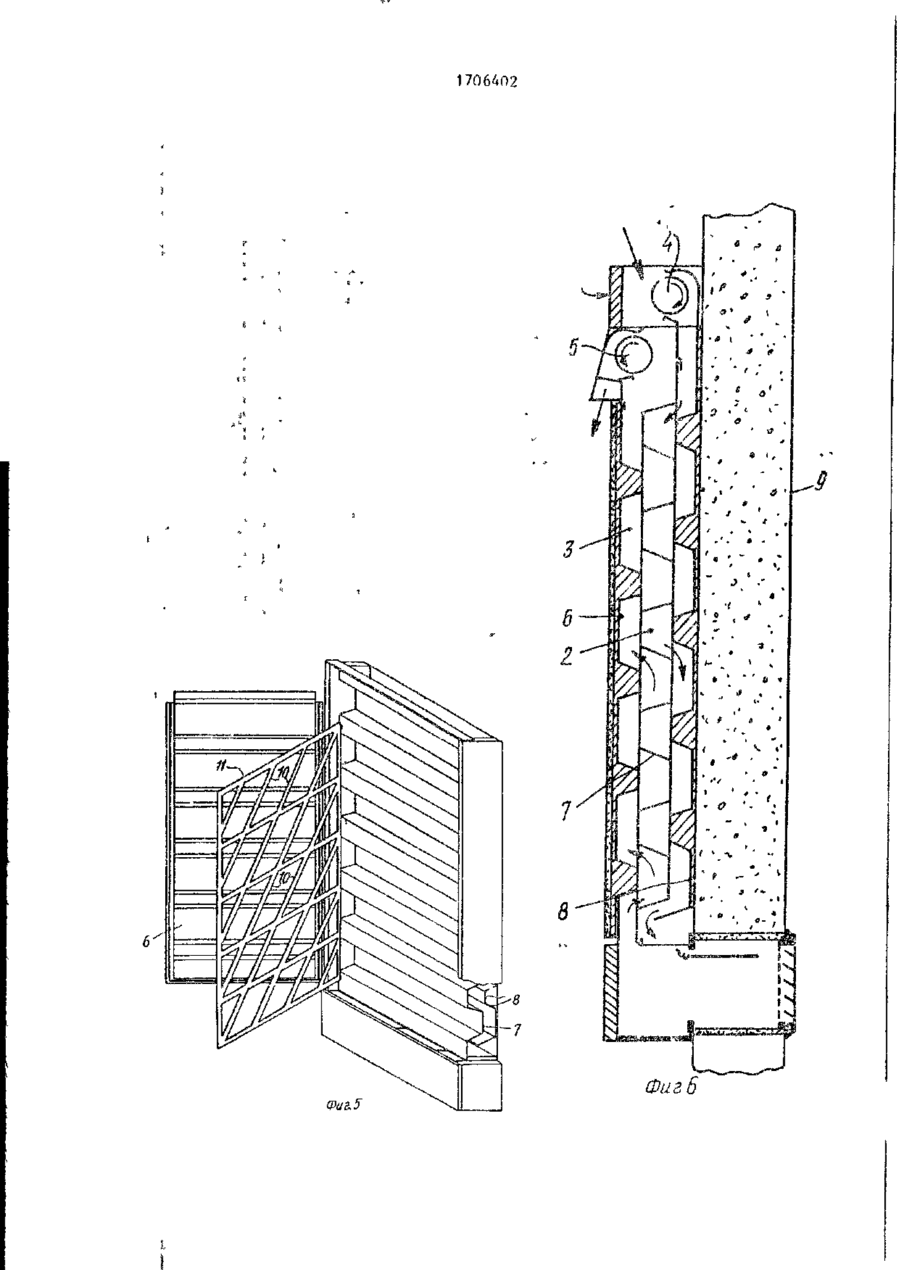

8. Установка по пп. 4-6, отличающаяся тем, что удлинительные элементы - генераторы турбулен­тности объединены между собой периферийной ра­мой, установленной с возможностью поворота вокруг одной из своих сторон.

9. Установка по одному из предыдущих пунктов, отличающаяся тем, что волны каналов носителей параллельны между собой и перпендикулярны на­правлению движения носителя.

10. Установка по пп. 1-8, отличающаяся тем, что каждый канал носителя образован одной стен­кой с поперечными или наклонными волнами и одной стенкой с продольными или поперечны­ми волнами относительно направления движения носителя.

11. Установка по одному из предыдущих пунктов, отличающаяся тем, что стенки каналов являются соответственно волнистыми и/или плоскими, име­ющими по меньшей мере на одной стороне ряд вы­ступающих пластин, параллельных между собой и перпендикулярных стенке канала.

12. Установка по одному из предыдущих пунктов, от­личающаяся тем, что побудитель циркуляции носи­теля выполнен в виде центробежного вентилятора.

13. Установка по п. 12, отличающаяся тем, что каждый канал носителя содержит на одном конце центробежный вентилятор.

14. Установка по пп. 1-13, отличающаяся тем, что первичным и вторичным носителями является воз­дух, например подается из комнаты или помеще­ния и выводится наружу, а вторичный воздух подается снаружи и вводится в комнату или поме­щение.

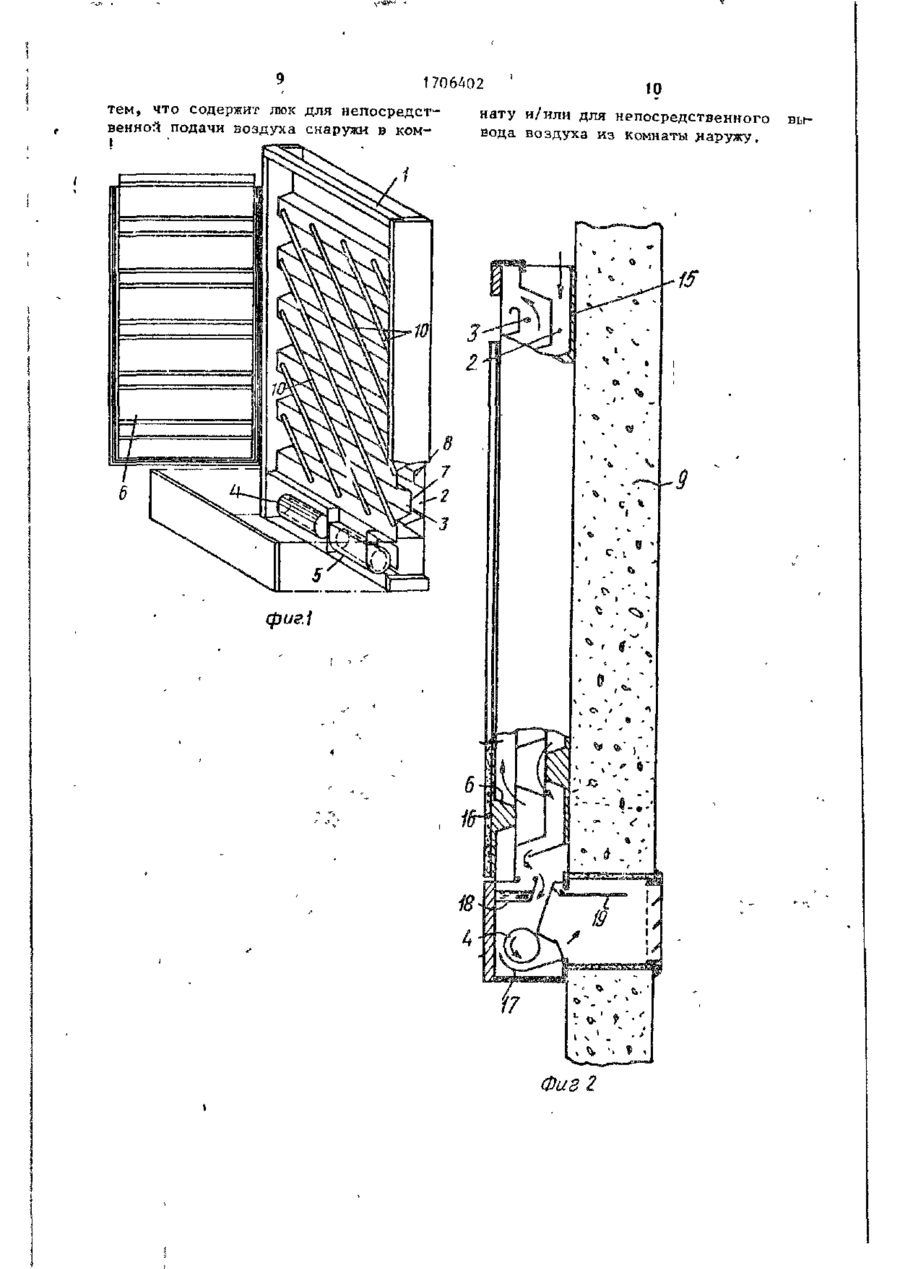

15. Установка по п. 14, отличающаяся тем, что размешена на внутренней стороне наружной стены комнаты или помещения, каналы носителя имеют общую вертикальную направленность и сообща­ются своим верхним концом с объемом комнаты или помещения, а своим нижним концом - с тру­бопроводами, проходящими через стену наружу.

16. Установка по п. 15, отличающаяся тем, что между стеной помещения и ближайшей стенкой теплообменника размещен слой теплоизоляцион­ного материала, а на стенке теплообменника, обра­щенной внутрь комнаты или помещения, расположен слой изоляционного материала.

17. Установка по одному из предыдущих пунктов, отличающаяся тем, что содержит люк для непос­редственной подачи воздуха снаружи в комнату и/или для непосредственного вывода воздуха из комнаты наружу.

Текст

СОЦИАЛИСТЫ1 ієснмх 24 F 1 / 0 2 / / F 24 F 3 / 1 4 7 Г* ^•^зі*^.іж^я&яі!іП№^і**шах

Дивитися

Додаткова інформація

Назва патенту англійською

Independent installation of heat exchange between primary carrier and secondary carrier, in particular air, for ventilation and conditioning of air of premises

Автори англійською

Oizhenius Mishal Rilevski

Назва патенту російською

Независимая установка теплообмена между первичным носителем и вторичным носителем, в частности воздухом, для вентиляции и кондиционирования воздуха помещения

Автори російською

Ойжениус Мишаль Рилевски

МПК / Мітки

МПК: F24F 3/12, F24F 1/02

Мітки: незалежна, вентиляції, кондиціювання, теплообміну, первинним, установка, повітрям, повітря, зокрема, носієм, приміщення, вторинним
