Незалежна установка теплообміну між первинним носієм і вторинним носієм, зокрема повітрям, для вентиляції і кондіціювання повітря приміщення
Формула / Реферат

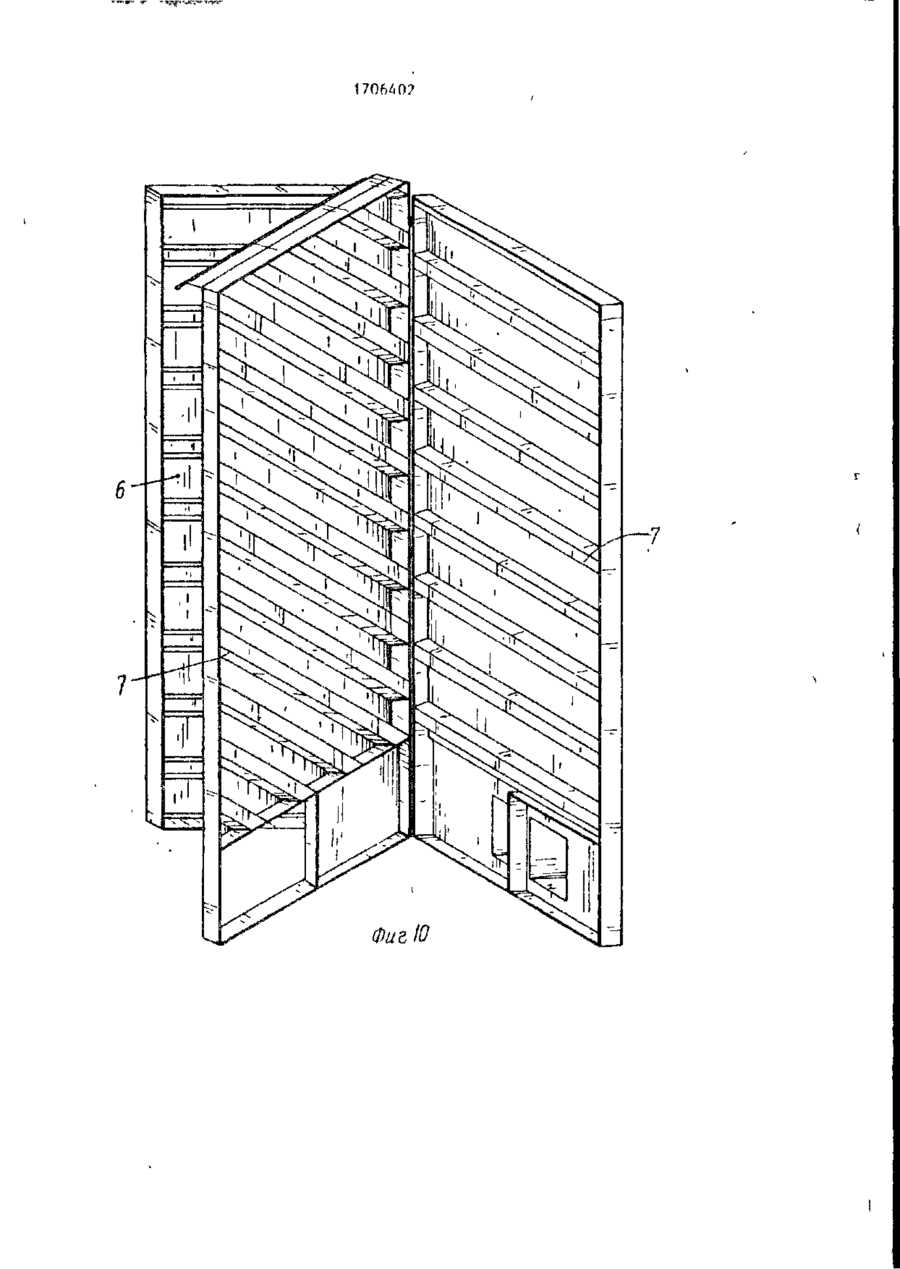

1. Независимая установка теплообмена между первичным носителем и вторичным носителем, в частности воздухом, для вентиляции и кондиционирования воздуха помещения или комнаты в здании, содержащая теплообменник с каналами первичного и вторичного носителей, и по меньшей мере один побудитель циркуляции для носителя, при этом теплообменник выполнен в виде ящика параллелепипедной формы, содержащего параллельные стенки, ограничивающие два одинаковых канала с возможностью циркуляции в них противотоком первичного и вторичного носителей, причем каналы носителей в сечении имеют волнистую форму, отличающаяся тем, что стенки каналов выполнены легкосъемными или установлены с возможностью поворота вокруг одной из своих сторон с обеспечением свободного доступа к каждой из стенок на всей их поверхности, а каждый из каналов носителей проходит по всей ширине ящика.
2. Установка по п. 1, отличающаяся тем, что содержит три стенки каналов, размещенные внутри ящика.
3. Установка по п. 1, отличающаяся тем, что содержит две стенки каналов, а третьей стенкой канала является стена помещения, к которой крепится установка.

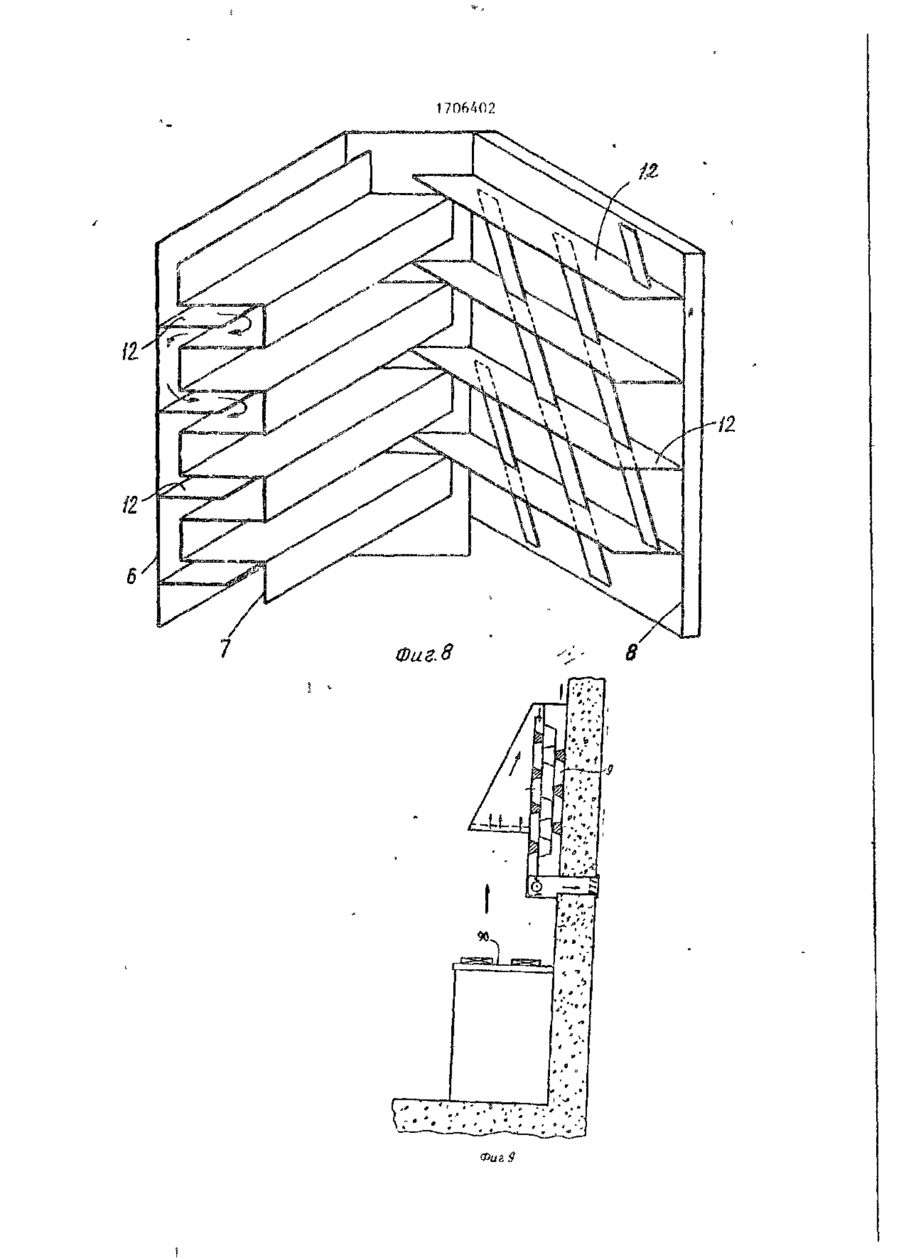

4. Установка по пп. 1-3, отличающаяся тем, что каждый канал носителя снабжен удлинительными элементами-генераторами турбулентности носителей, размещенными между стенками и проходящими через вершины волнистых каналов.
5. Установка по п. 4, отличающаяся тем, что каждый элемент - генератор турбулентности контактирует с вершинами по меньшей мере некоторых волн одной стенки и по меньшей мере некоторых волн другой стенки.
6. Установка по п. 4 или 5, отличающаяся тем, что удлинительные элементы - генераторы турбулентности являются прямолинейными плоскими штангами, размещенными в одной плоскости, параллельными между собой и проходящими в косом направлении относительно общего направления движения носителя.
7. Установка по пп. 4-6, отличающаяся тем, что удлинительные элементы - генераторы турбулентности прикреплены на вершинах волн одной из стенок каналов.
8. Установка по пп. 4-6, отличающаяся тем, что удлинительные элементы - генераторы турбулентности объединены между собой периферийной рамой, установленной с возможностью поворота вокруг одной из своих сторон.
9. Установка по одному из предыдущих пунктов, отличающаяся тем, что волны каналов носителей параллельны между собой и перпендикулярны направлению движения носителя.
10. Установка по пп. 1-8, отличающаяся тем, что каждый канал носителя образован одной стенкой с поперечными или наклонными волнами и одной стенкой с продольными или поперечными волнами относительно направления движения носителя.
11. Установка по одному из предыдущих пунктов, отличающаяся тем, что стенки каналов являются соответственно волнистыми и/или плоскими, имеющими по меньшей мере на одной стороне ряд выступающих пластин, параллельных между собой и перпендикулярных стенке канала.
12. Установка по одному из предыдущих пунктов, отличающаяся тем, что побудитель циркуляции носителя выполнен в виде центробежного вентилятора.
13. Установка по п. 12, отличающаяся тем, что каждый канал носителя содержит на одном конце центробежный вентилятор.
14. Установка по пп. 1-13, отличающаяся тем, что первичным и вторичным носителями является воздух, например подается из комнаты или помещения и выводится наружу, а вторичный воздух подается снаружи и вводится в комнату или помещение.

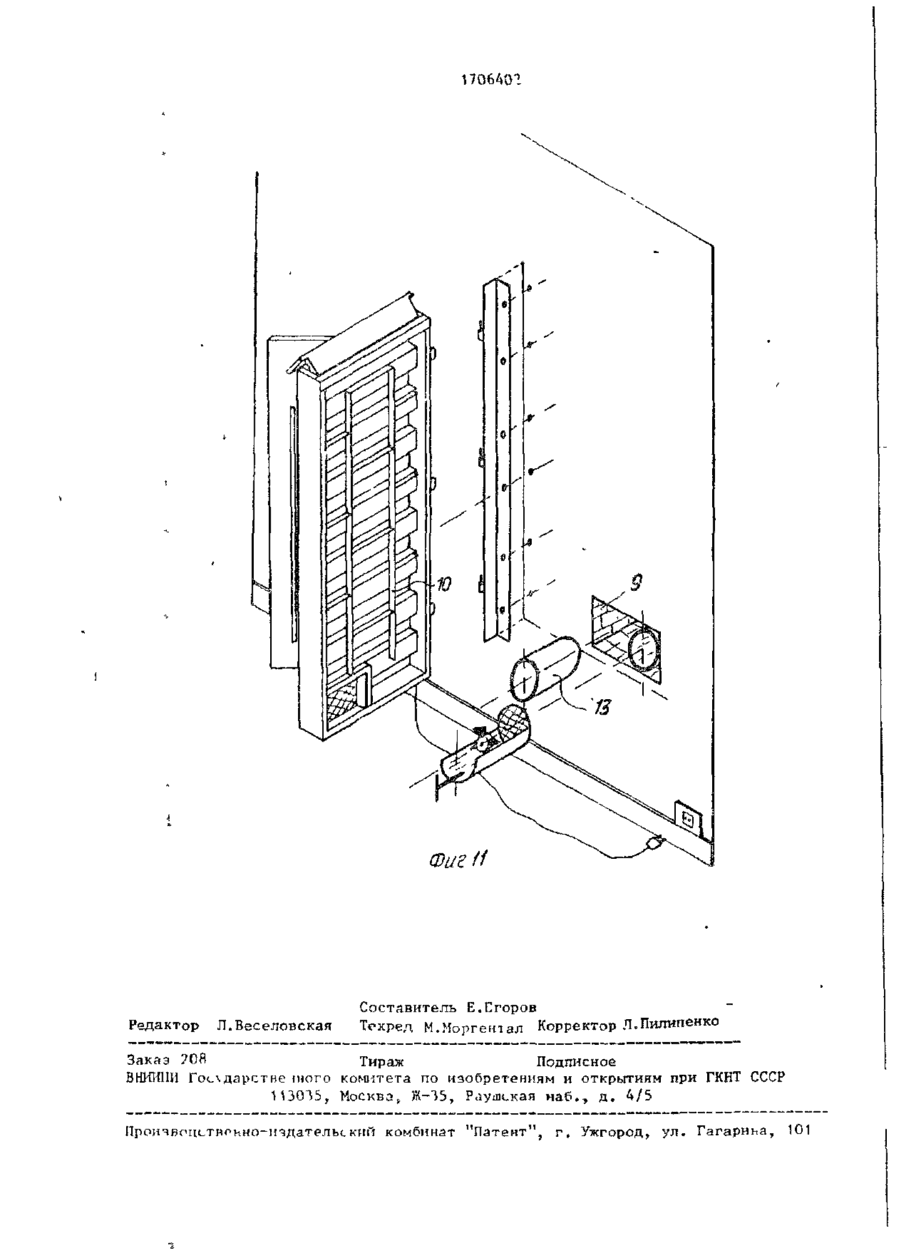

15. Установка по п. 14, отличающаяся тем, что размешена на внутренней стороне наружной стены комнаты или помещения, каналы носителя имеют общую вертикальную направленность и сообщаются своим верхним концом с объемом комнаты или помещения, а своим нижним концом - с трубопроводами, проходящими через стену наружу.
16. Установка по п. 15, отличающаяся тем, что между стеной помещения и ближайшей стенкой теплообменника размещен слой теплоизоляционного материала, а на стенке теплообменника, обращенной внутрь комнаты или помещения, расположен слой изоляционного материала.
17. Установка по одному из предыдущих пунктов, отличающаяся тем, что содержит люк для непосредственной подачи воздуха снаружи в комнату и/или для непосредственного вывода воздуха из комнаты наружу.
Текст
СОЦИАЛИСТЫ1 ієснмх 24 F 1 / 0 2 / / F 24 F 3 / 1 4 7 Г* ^•^зі*^.іж^я&яі!іП№^і**шах
ДивитисяДодаткова інформація
Назва патенту англійськоюIndependent installation of heat exchange between primary carrier and secondary carrier, in particular air, for ventilation and conditioning of air of premises
Автори англійськоюOizhenius Mishal Rilevski
Назва патенту російськоюНезависимая установка теплообмена между первичным носителем и вторичным носителем, в частности воздухом, для вентиляции и кондиционирования воздуха помещения
Автори російськоюОйжениус Мишаль Рилевски
МПК / Мітки
Мітки: приміщення, носієм, незалежна, теплообміну, вторинним, повітрям, установка, повітря, вентиляції, кондиціювання, зокрема, первинним
