Спосіб визначення автентичності, номіналу та ступеня зносу грошових білетів і пристрій для їх сортування та лічби

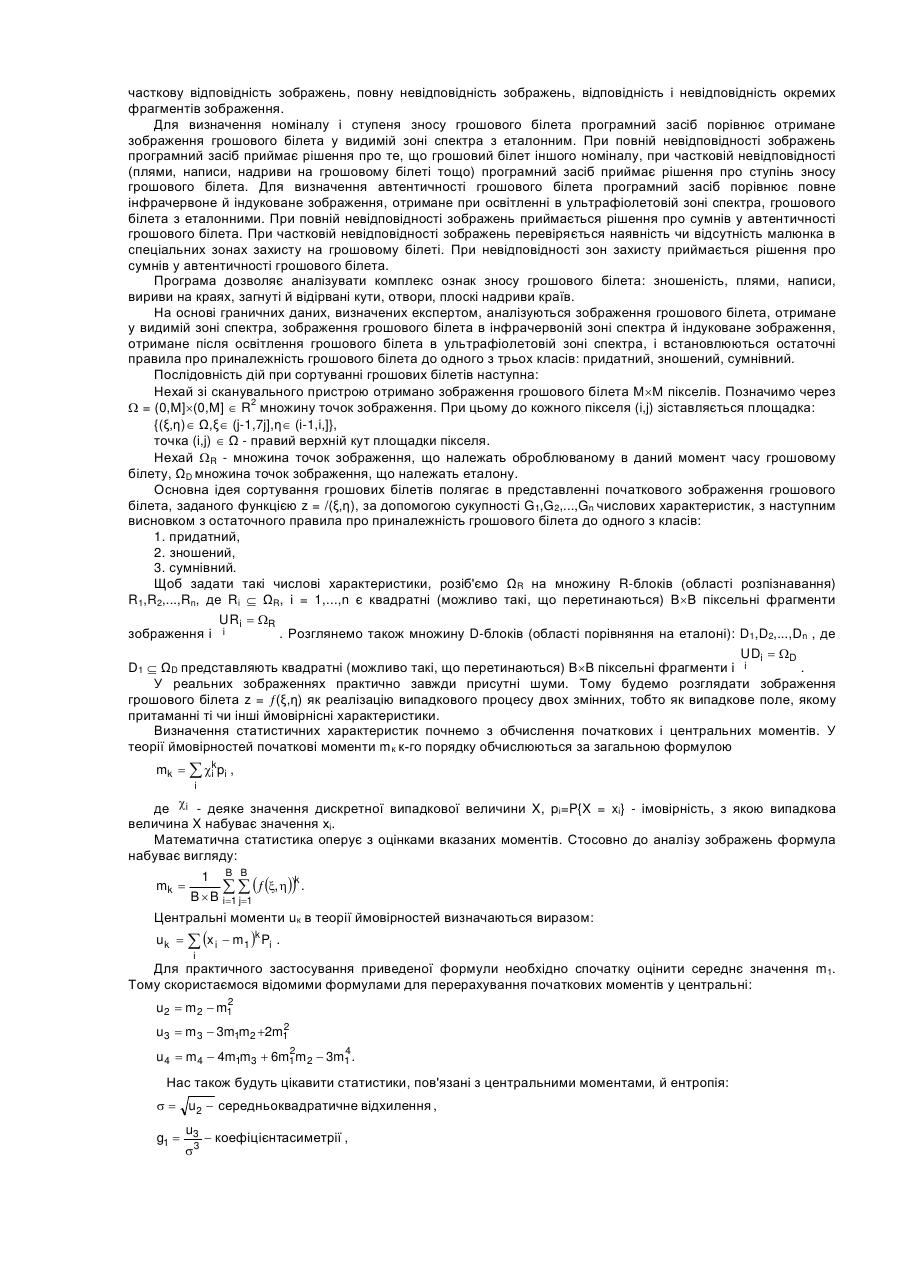

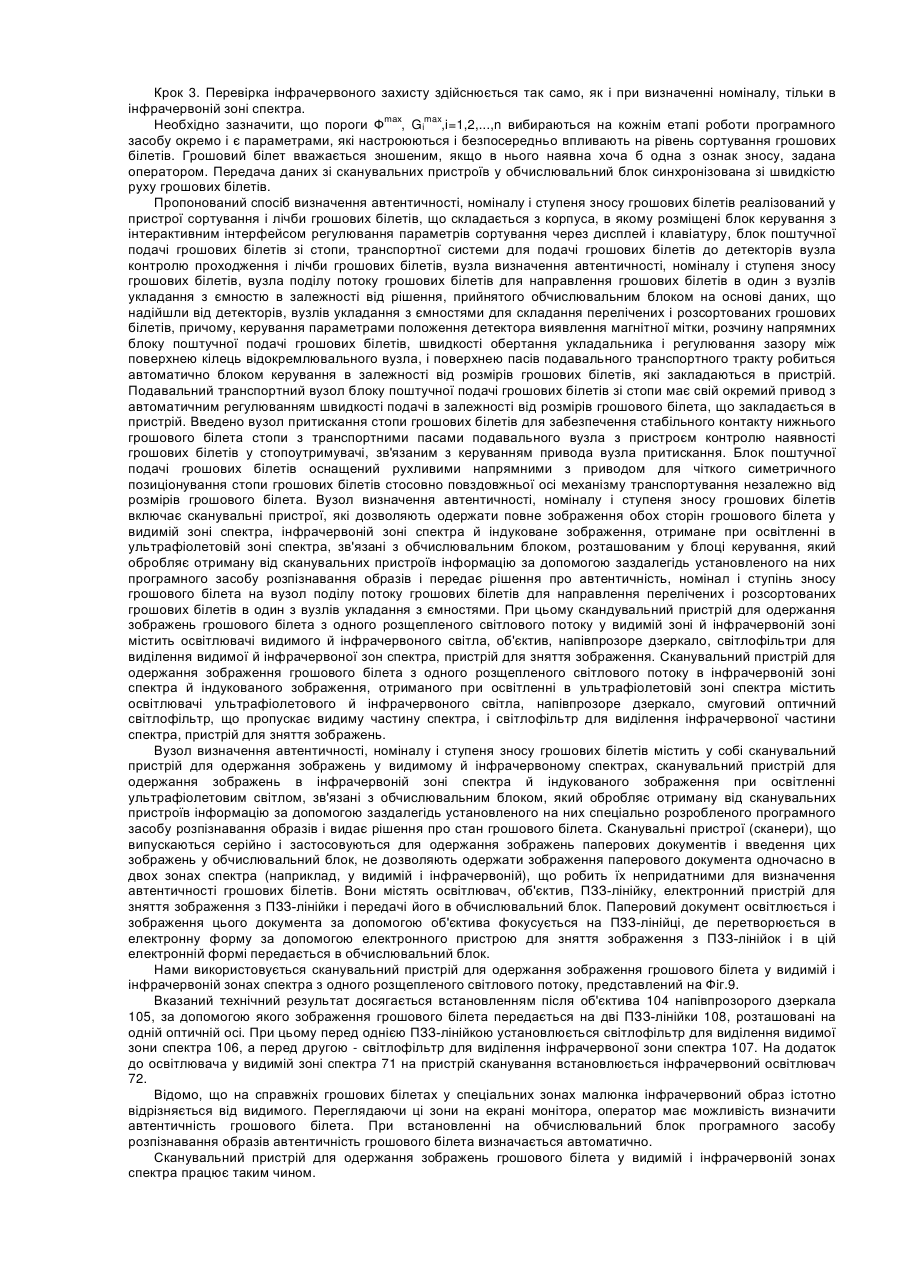

1. Спосіб визначення автентичності, номіналу і ступеня зносу грошових білетів, що полягає в тому, що грошовий білет освітлюють видимим, інфрачервоним і ультрафіолетовим світлом, який відрізняється тим, що грошовий білет сканують за допомогою сканувальних пристроїв, у результаті чого одержують повні зображення обох сторін грошового білета у видимій зоні спектра, інфрачервоній зоні спектра й індуковане зображення (люмінесцентне і/або флюоресцентне) у результаті освітлення в ультрафіолетовій зоні спектра, передають отримані зображення в обчислювальний блок, на який заздалегідь установлюють програмний засіб розпізнавання образів, за допомогою якого порівнюють зображення аналізованого грошового білета з еталонними зображеннями, і на основі розроблених розв’язувальних правил приймають рішення про належність грошового білета до одного з трьох класів - придатний, зношений чи сумнівний: визначення номіналу і ступеня зносу здійснюють у такий спосіб: розбивають зображення аналізованого грошового білета та еталонного зображення на блоки з R-областей розпізнавання і D-областей порівняння на еталоні, визначають величину функції стану  області зображення, порівнюють це значення з пороговим значенням і приймають рішення про статус області, визначають номінал грошового білета шляхом фільтрації області  фільтром з частотною характеристикою ,(1), узгодженою з образом області , що підлягає розпізнаванню, при цьому відповідність образу складається з загальної, інтегральної схожості всього грошового білета та наявності або відсутності рисунку в контрольованих областях, приймають функцію стану інтегральної відповідності рівною , де

,

якщо для заданого порога , , - виконують перевірку відповідності в контрольованих областях, в іншому випадку номінал не відповідає заданому, і роблять висновок, що грошовий білет сумнівний, для оцінки відповідності в контрольованих областях вводять додатковий двійковий вектор , де  - для контрольованих зон,  - для решти, якщо  - номінал не відповідає заданому, переходять до аналізу ознак зносу грошового білета, в іншому випадку грошовий білет вважають сумнівним, для визначення ступеня зношеності функцію стану грошового білета приймають рівною , якщо для заданого порога , , то грошовий білет вважають зношеним, для виявлення плям (1) змінюють у такий спосіб: , де  - частотна характеристика фільтра низьких частот, функцію стану беруть як при визначенні інтегральної відповідності номіналів , де

,

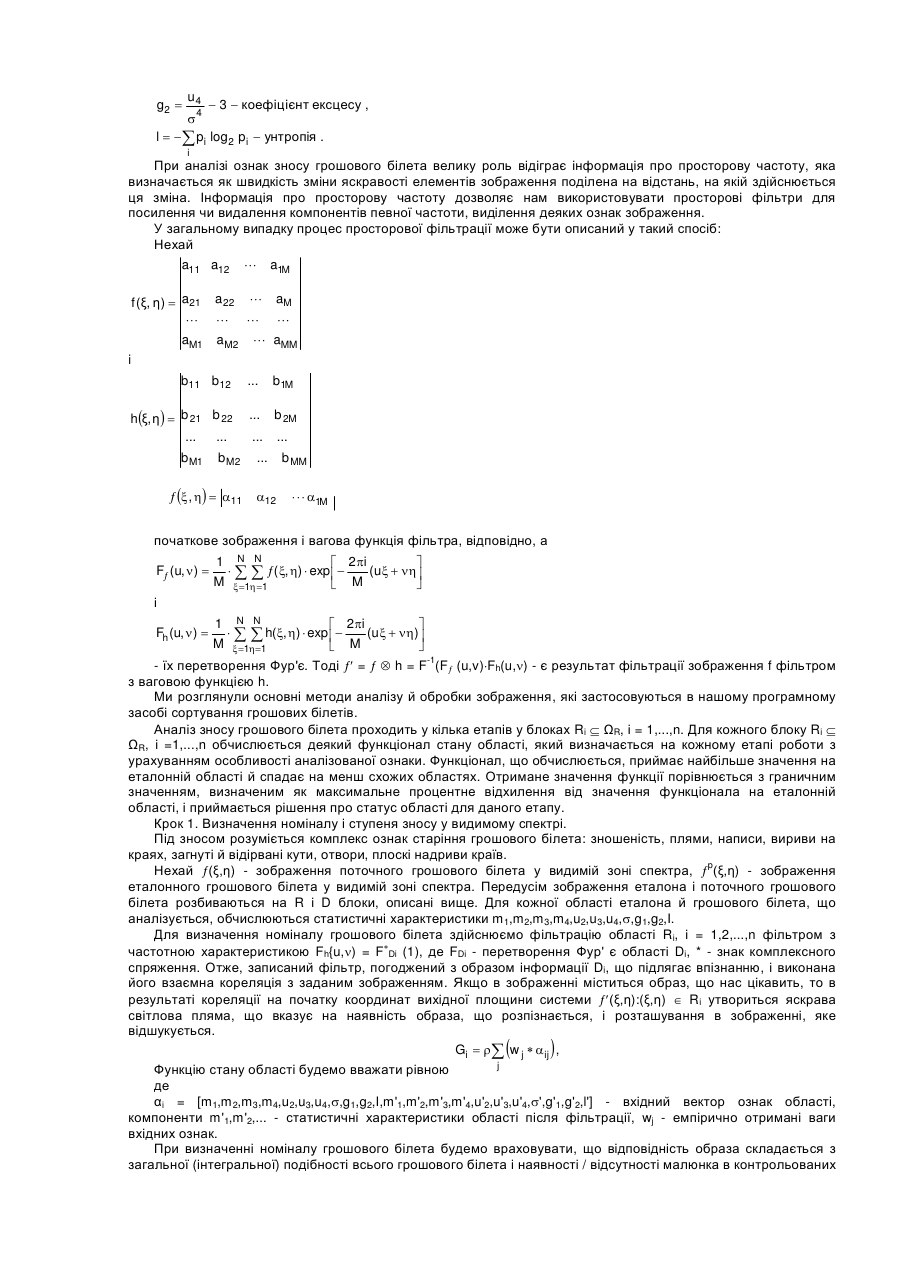

якщо для заданого порога , , то роблять висновок, що припустима площа плям перевищує поріг, для виявлення написів (1) змінюють у такий спосіб: , де  - частотна характеристика фільтра високих частот, функцію стану беруть як при визначенні інтегральної відповідності номіналів

,

де

,

якщо для заданого порога , ,  то припустима площа написів перевищує поріг; для аналізу виривів на краях виділяють краї і визначають допуск у пікселях, якщо в деякій точці порушується умова граничного допуску і точка не належить визначеному експертом околу кута грошового білета, то вирішують, що на грошовому білеті присутні вириви на краях; при визначенні загнутого кута будують по крайових точках, що лежать в околі кута грошового білета, лінію регресії , якщо хоча б для однієї точки відстань до лінії прямої більша, ніж задана, то кут вважається обірваним, в іншому випадку - загнутим; для розпізнавання отворів проходять по всіх пікселях зображення грошового білета, що обробляється, і виділяють зв'язні області з інтенсивністю, близькою до інтенсивності підкладки, і якщо площа хоча б однієї області буде більша допустимої, то роблять висновок, що на грошовому білеті присутній отвір; для розпізнавання плоских надривів країв (1) змінюють у такий спосіб: , де  - частотна характеристика фільтра високих частот, і фільтрують області поточного зображення, що прилягають до краю грошового білета в інфрачервоному світлі, проводять кластеризацию й обчислення площ, обмежених лініями, що починаються від краю грошового білета, якщо сумарна площа надривів більша граничної, то приймають рішення про присутність плоских надривів країв; перевірку ультрафіолетового захисту здійснюють так само, як і при визначенні номіналу, але в індукованому зображенні, отриманому після освітлення грошового білета в ультрафіолетовій зоні спектра; перевірку інфрачервоного захисту проводять так само, як і при визначенні номіналу, але в інфрачервоній зоні спектра, пороги ,  вибирають на кожному етапі окремо, грошовий білет вважають зношеним, якщо в ньому наявна хоча б одна з ознак зносу, заданих оператором.

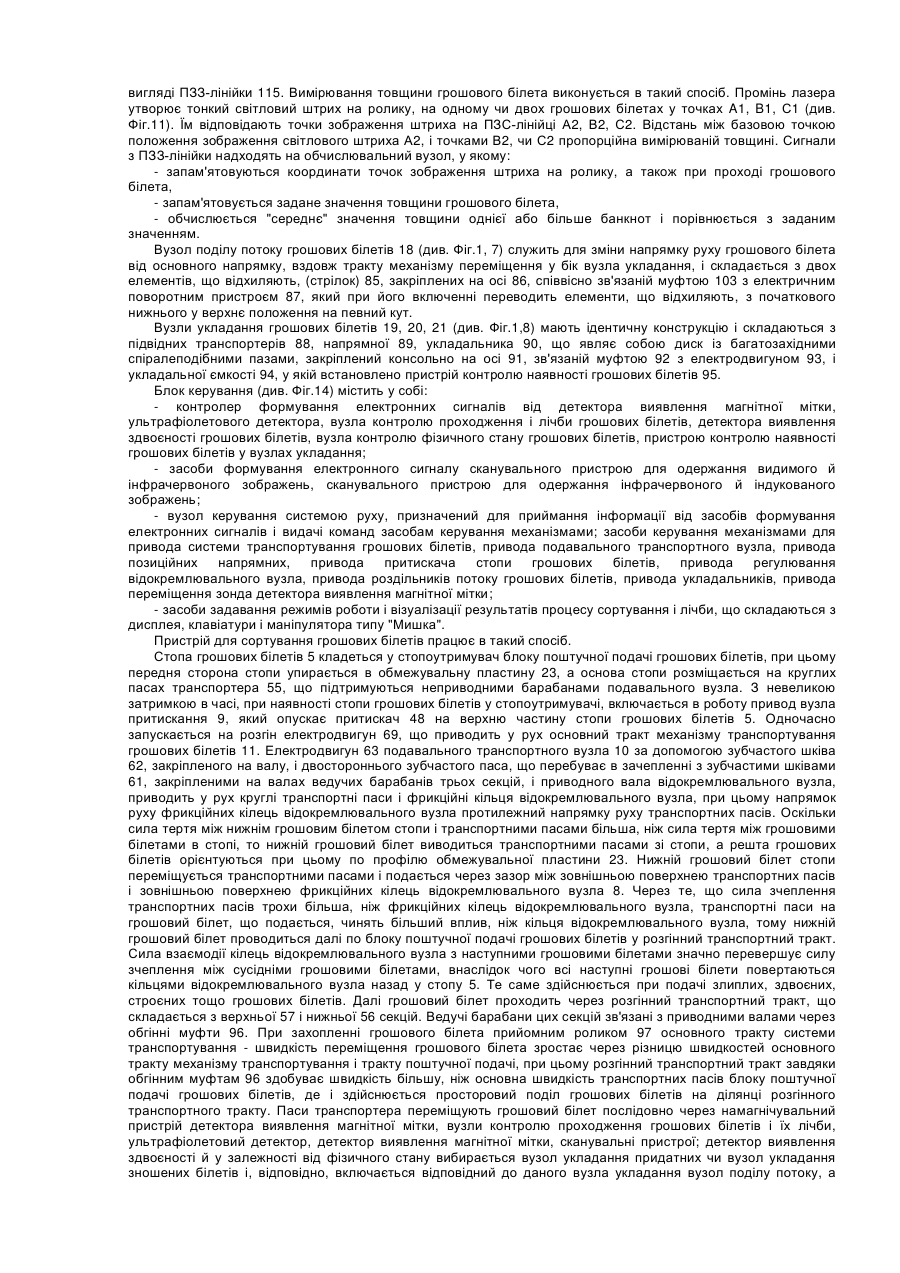

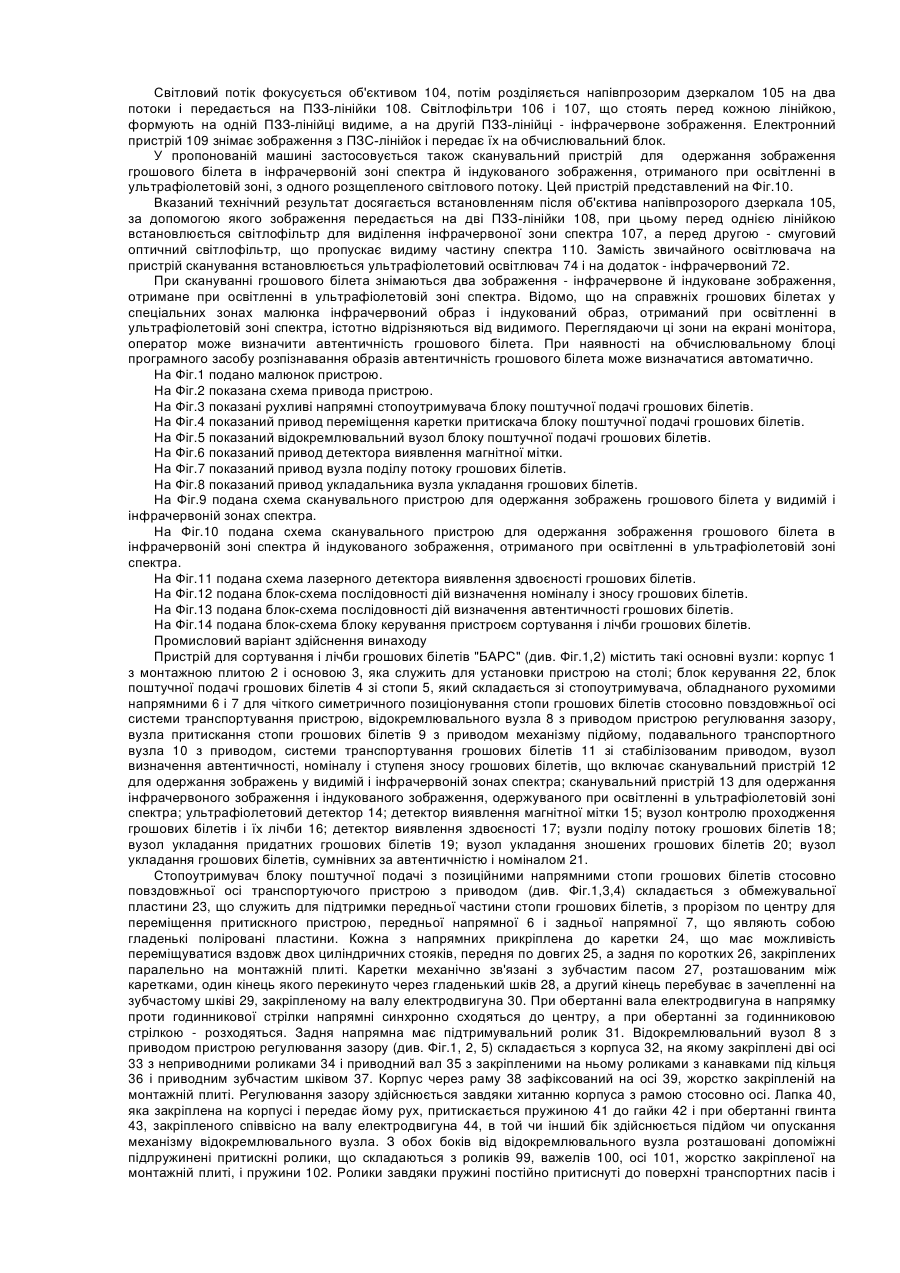

2. Пристрій сортування і лічби грошових білетів, що складається з корпуса, у якому розміщені блок керування з інтерактивним інтерфейсом регулювання параметрів сортування через дисплей і клавіатуру, блок поштучної подачі грошових білетів зі стопи, транспортної системи для подачі грошових білетів до детекторів вузла контролю проходження і лічби грошових білетів, вузла визначення автентичності, номіналу і ступеня зносу грошових білетів, вузла поділу потоку грошових білетів для направлення грошових білетів в один з вузлів укладання з ємністю в залежності від рішення, прийнятого обчислювальним блоком на основі даних, що надійшли від детекторів, вузлів укладання з ємностями для складання перелічених і розсортованих грошових білетів, який відрізняється тим, що керування параметрами положення детектора виявлення магнітної мітки (15), розхилу напрямних (6, 7) блока поштучної подачі грошових білетів (4), швидкості обертання укладальника (90) і регулювання зазору між поверхнею кілець (36) відокремлювального вузла (8) і поверхнею пасів подавального транспортного тракту проводиться автоматично блоком керування (22) у залежності від розмірів грошових білетів, що закладаються в пристрій, подавальний транспортний вузол (10) блока поштучної подачі грошових білетів (4) зі стопи (5) має свій окремий привід з автоматичним регулюванням швидкості подачі в залежності від розмірів грошового білета, що закладається в пристрій, введено вузол притискання стопи грошових білетів (9) для забезпечення стабільного контакту нижнього грошового білета стопи з транспортними пасами подавального вузла (10) із пристроєм контролю наявності грошових білетів у стопоутримувачі, зв'язанним з керуванням приводу вузла притискання, блок поштучної подачі грошових білетів (4) оснащений рухомими напрямними (6, 7) із приводом для чіткого симетричного позиціонування стопи грошових білетів стосовно повздовжньої осі механізму транспортування незалежно від розмірів грошового білета, вузол визначення автентичності, номіналу і ступеня зносу грошових білетів включає сканувальні пристрої (12, 13), які дозволяють одержати повне зображення обох сторін грошового білета у видимій зоні спектра, інфрачервоній зоні спектра й індуковане зображення, отримане при освітленні в ультрафіолетовій зоні спектра, зв'язані з обчислювальним блоком, розташованим у блоці керування (22), що обробляє отриману від сканувальних пристроїв (12, 13) інформацію за допомогою заздалегідь установленого на них програмного засобу розпізнавання образів і передає рішення про автентичність, номінал і ступінь зносу грошового білета на вузол поділу потоку грошових білетів (18) для направлення перелічених і розсортованих грошових білетів в один з вузлів укладання (19, 20, 21) з ємностями (94), при цьому сканувальний пристрій для одержання зображень грошового білета з одного розщепленого світлового потоку у видимій і інфрачервоній зонах спектра (12) містить освітлювачі видимого (71) і інфрачервоного (72) світла, об'єктив (104), напівпрозоре дзеркало (105), світлофільтри для виділення видимої зони (106) і інфрачервоної зони (107) спектрів, пристрій для зняття зображення (109); сканувальний пристрій для одержання зображення грошового білета з одного розщепленого світлового потоку в інфрачервоній зоні спектра й індукованого зображення, отриманого при освітленні в ультрафіолетовій зоні спектра (13) містить ультрафіолетові освітлювачі (74) і інфрачервоні освітлювачі (72), напівпрозоре дзеркало (105), смуговий оптичний світлофільтр, що пропускає видиму частину спектра, (110) і світлофільтр для виділення інфрачервоної зони (107) спектра, пристрій для зняття зображень (109).

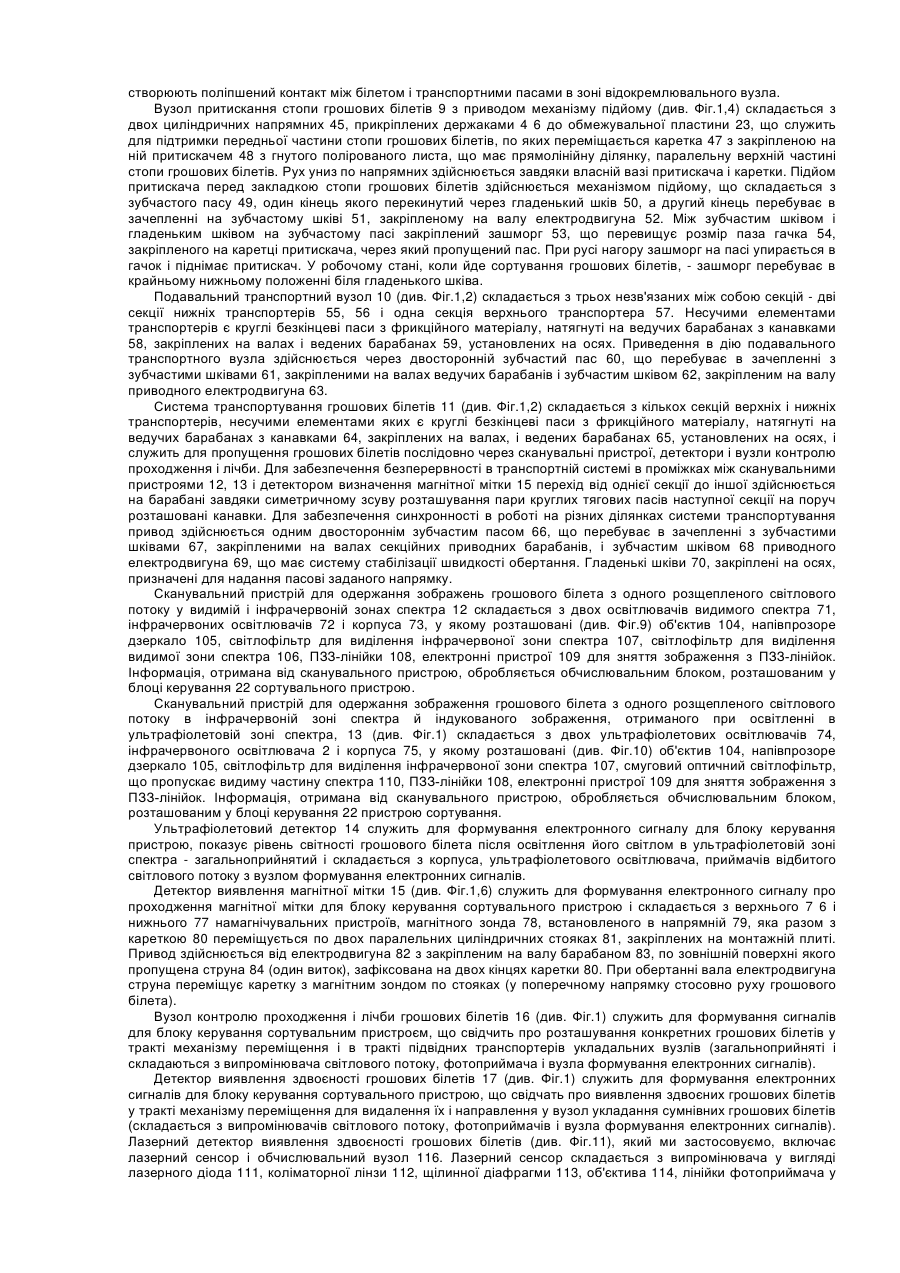

3. Пристрій за п. 2, який відрізняється тим, що він має вузол притискання стопи грошових білетів (9) із приводом механізму підйому, який складається з двох циліндричних напрямних (45), прикріплених за допомогою держаків (46) до обмежувальної пластини (23), яка служить для підтримки передньої частини стопи грошових білетів, по яких переміщається каретка (47) із закріпленим на ній притискачем (48) із гнутого полірованого листа, що має прямолінійну ділянку, паралельну верхній частині стопи грошових білетів, підйом притискача перед закладкою стопи грошових білетів здійснюється механізмом підйому, що складається з зубчастого паса (49), один кінець якого перекинутий через гладкий шків (50), а другий кінець знаходиться в зачепленні на зубчастому шківі (51), закріпленому на валу електродвигуна (52), між зубчастим шківом і гладким шківом на зубчастому пасі закріплена петля (53), що перевищує розмір паза гачка (54), закріпленого на каретці притискача, через який пропущений пас.

4. Пристрій за п. 2, який відрізняється тим, що відокремлювальний вузол (8) блока поштучної подачі грошових білетів оснащений трьома кільцями з фрикційного матеріалу, кожне з яких надіте на три ролики, що утворюють форму зовнішнього контуру відокремлювального вузла, верхній приводний, а два інших утворюють прямолінійну геометрію відокремлювальних контактних смуг, два допоміжних підпружинених притискних ролики, розташованих по краях від відокремлювального вузла, збільшують контакт нижнього грошового білета з пасами подавального тракту і стабілізують процес відділення.

5. Пристрій за п. 2, який відрізняється тим, що подавальний транспортний вузол (10) складається з трьох незв'язаних між собою секцій - дві секції нижніх транспортерів (55, 56) і одна секція верхнього транспортера (57), несучими елементами транспортерів є круглі нескінченні паси з фрикційного матеріалу, натягнуті на ведучі барабани з канавками (58), закріплені на валах, і ведені барабани (59), установлені на осях, приведення подавального транспортного вузла здійснюється через двосторонній зубчастий пас (60), що знаходиться в зачепленні з зубчастими шківами (61), закріпленими на валах ведучих барабанів, і зубчастим шківом (62), закріпленим на валу привідного електродвигуна (63).

6. Пристрій за п. 2, який відрізняється тим, що система транспортування (11) грошових білетів складається з кількох секцій верхніх і нижніх транспортерів, несучими елементами яких є круглі нескінченні паси з фрикційного матеріалу, натягнуті на ведучих барабанах з канавками (64), закріплених на валах, і ведених барабанах (65), установлених на осях, і служить для пропускання грошових білетів послідовно через сканувальні пристрої (12, 13) вузла визначення автентичності, номіналу і ступеня зносу грошових білетів, ультрафіолетовий детектор (14), детектор виявлення магнітної мітки (15) і вузол контролю проходження і лічби грошових білетів (16), для забезпечення безперервності в транспортній системі в проміжках між сканувальними пристроями (12, 13) і детектором виявлення магнітної мітки (15) перехід від однієї секції до іншої здійснюється на барабані завдяки симетричному зміщенню розташування пари круглих тягнучих пасів наступної секції на поруч розташовані канавки, для забезпечення синхронності в роботі на різних ділянках системи транспортування приведення здійснюється одним двостороннім зубчастим пасом (66), що перебуває в зачепленні з зубчастими шківами (67), закріпленими на валах секційних привідних барабанів, і зубчастим шківом (68) привідного електродвигуна (69), що має систему стабілізації за швидкістю обертання, гладенькі шківи (70), закріплені на осях, призначені для надання пасові заданого напрямку.

7. Пристрій за п. 2, який відрізняється тим, що замість зубчастого привідного паса в системі транспортування грошових білетів установлений плоский пас, а зубчасті привідні шківи замінені на плоскі та/або бочкоподібні для зниження шуму.

8. Пристрій за пп. 2, 3, який відрізняється тим, що пристрій має два вузли укладання придатних грошових білетів та/або два вузли укладання зношених грошових білетів, та/або один вузол укладання грошових білетів сумнівних за автентичністю і номіналом.

9. Пристрій за пп. 2, 3, 4, 5, який відрізняється тим, що в пристрій додатково встановлений сканер читання мікрошрифту грошового білета.
