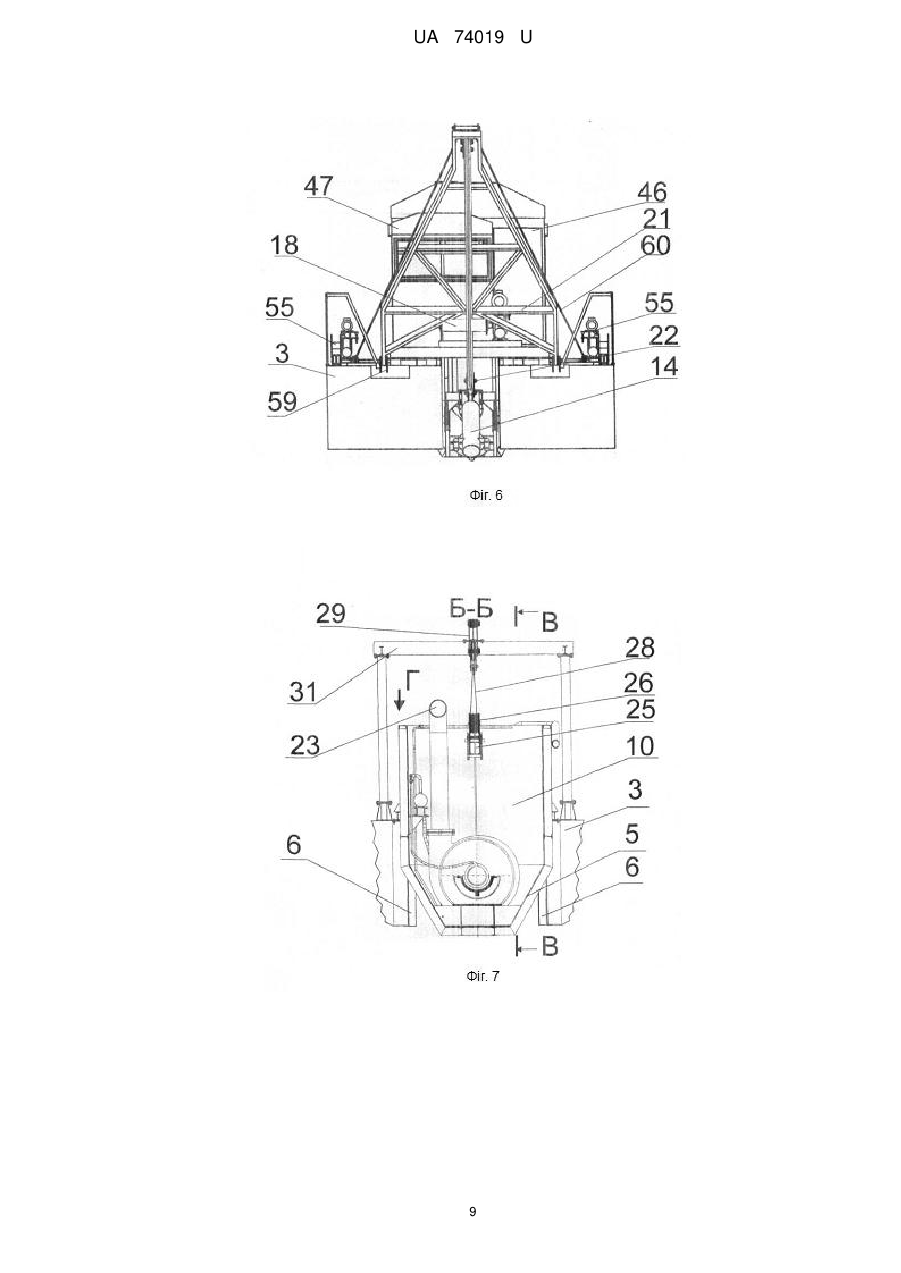

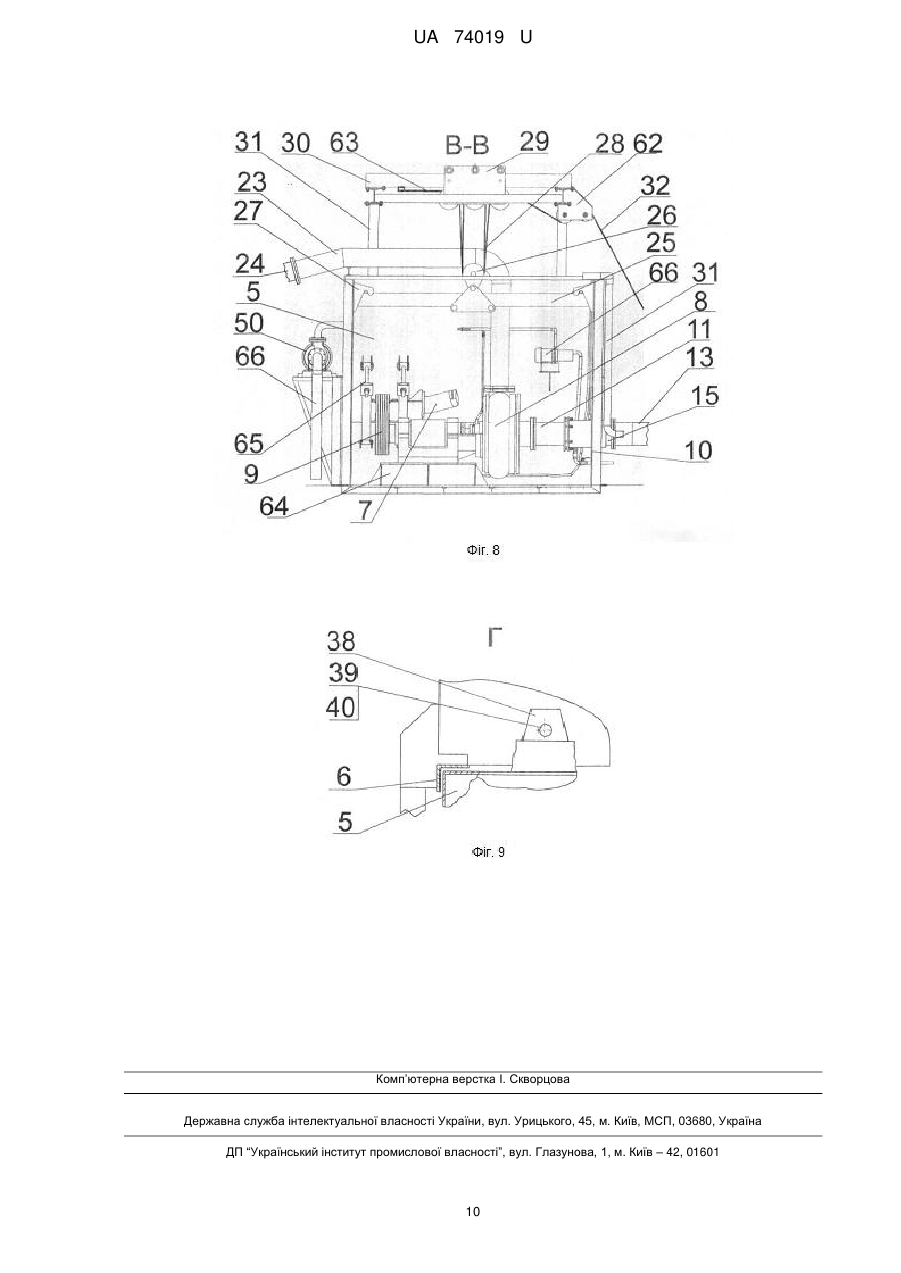

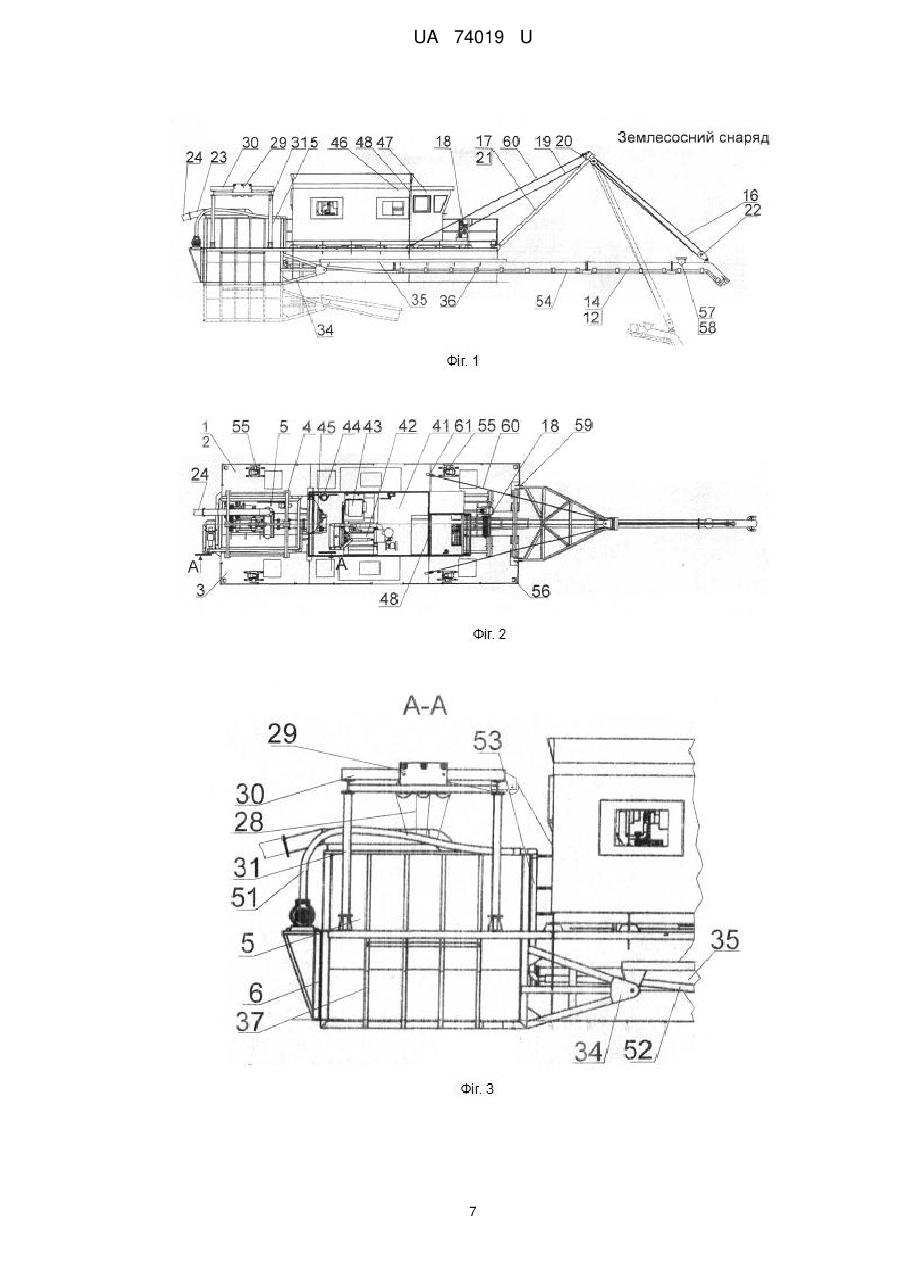

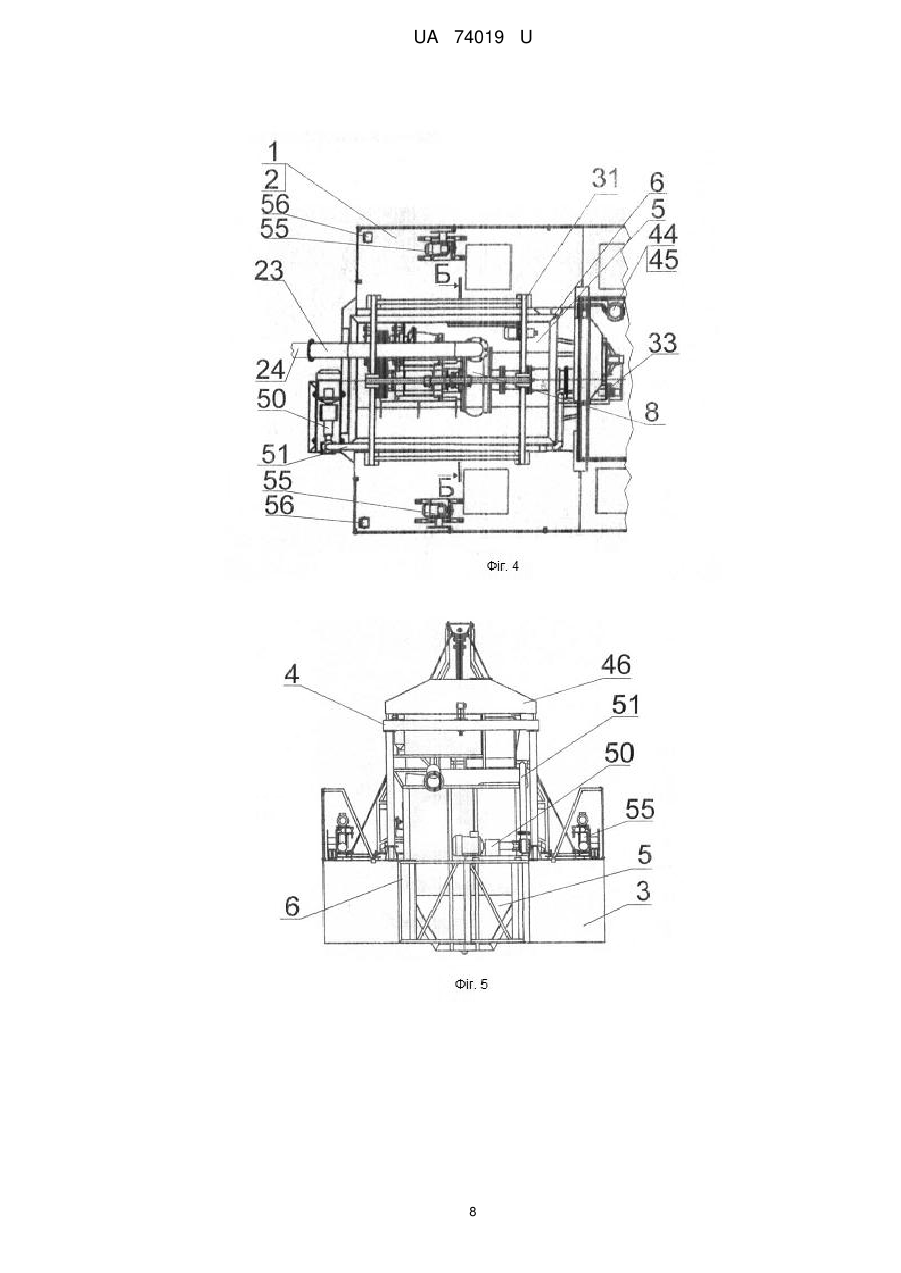

Землесосний снаряд

Реферат: UA 74019 U UA 74019 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції землерийних машин зі всмоктувальними пристроями, зокрема землесосних снарядів, які використовуються для механізації днопоглиблювальних робіт, а також для підводної розробки ґрунтів, намиву берегової смуги й видобутку корисних копалин. Відома конструкція пристрою для видобутку мулистих відкладень описана у патенті Російської Федерації №2418914 опублікованому 20.05.2011 року в бюл. № 14, індекс МПК E02F 3/88. Пристрій для видобутку мулистих відкладень включає камеру, забірний елемент, елемент що відводить, причому пристрій оснащений насосом, розміщеним у камері, а камера оснащена вертикальною перегородкою з розташованим у ній вище днища камери вивантажувальним патрубком, при цьому насос розташований в одній частині камери, а забірний елемент - в іншій частині камери, оснащений впускним клапаном і виконаний у вигляді патрубка, одна частина якого розташована поза камерою, причому елемент, що відводить, виконаний у вигляді з'єднаного з насосом напірного трубопроводу зі зворотним клапаном. Вивантажувальний патрубок оснащений сіткою-фільтром. Забірний елемент оснащений ковшем, розміщеним у передній частині розташованого поза камерою кінця забірного елемента по напрямку руху пристрою. Днище і стінки камери мають оглядові люки. При виконанні камери заглибною кожна частина камери з’єднана з атмосферою за допомогою труб. Камера виконана напівзаглибною, при цьому частина камери з розміщеним у ній насосом виконана у вигляді труби круглого або квадратного перерізу, верхній торець якої розташований над поверхнею води. Днище камери з забірним елементом виконано у вигляді герметичної кришки. Пристрій для видобутку мулистих відкладень, що включає камеру з забірним елементом, елемент що відводить, причому пристрій оснащений насосом, а камера оснащена додатковою камерою, зв'язаною з основною камерою за допомогою розташованого вище днища камери вивантажувального патрубка, при цьому насос розташований у додатковій камері, а забірний елемент - в основній камері, оснащений впускним клапаном і виконаний у вигляді патрубка, одна частина якого розташована поза камерою, причому елемент, що відводить, виконаний у вигляді з'єднаного з насосом напірного трубопроводу зі зворотним клапаном. Вивантажувальний патрубок оснащений сіткою-фільтром. Забірний елемент оснащений ковшем, розміщеним у передній частині розташованого поза камерою кінця забірного елемента по напрямку руху пристрою. Днище і стінки основної і додаткової камер мають оглядові люки. Основна і додаткова камери виконано заглибними, при цьому основна і додаткова камери з’єднані з атмосферою за допомогою труб. Основна і додаткова камери виконані напівзаглибними, при цьому основна і додаткова камери виконані у вигляді труб круглого або квадратного перерізу, верхній торець яких розташований над поверхнею води. Днище основної камери виконано у вигляді герметичної кришки. Недоліками є те, що камера заповнюється самопливом, тобто забезпечена виїмка тільки текучої консистенції і неможливо вибирати більш міцний ґрунт або донні відкладення. Відомий патент Російської Федерації № 2272145, опублікований 20.03.2006 року в бюл. № 8, індекси МПК Е21С 50/00 та E02F 3/88, в якому описана установка для гідровидобутку корисних копалин, що включає корпус, виконаний у вигляді понтону, ґрунтозабірний пристрій, що має ґрунтоприймач, розміщений у носовій частині понтона, кран для підйому й опускання ґрунтоприймача шляхом повороту ґрунтозабірного пристрою щодо осі, розміщеної на понтоні, і пульпопровід, з'єднаний із ґрунтозабірним пристроєм, причому понтон виконаний П-подібним у плані і оснащений механізмом, що забезпечує можливість пристикування додаткових секцій для збереження плавучості при збільшенні ваги ґрунтозабірного пристрою, ґрунтозабірний пристрій виконано у вигляді скважинного гідродобувального снаряда, кран виконаний портальним, а вісь повороту розміщена в середній частині понтону. Недоліками відомої установки є те, що для збільшення глибини ґрунтозабірних робот потрібно пристиковувати додаткові секції понтону, та додаткові частини усмоктувального трубопроводу, що є дуже складною операцією в умовах роботи на воді. Найбільш близькою є конструкція землесосного снаряда, описана у патенті СРСР № 1831547, опублікованого 30.07 93 року, індекс МПК E02F 3/88, згідно з яким землесосний снаряд включає плавучий корпус, зчленований із двох понтонів, в одному з яких установлені ґрунтовий насос і двигун, напірний і усмоктувальний трубопроводи, останній з яких установлений з 1 UA 74019 U 5 10 15 20 25 30 35 40 45 50 55 60 можливістю вертикального переміщення щодо понтонів за допомогою крана, розташованого в носовій частині корпусу, і складається із двох, з'єднаних між собою за допомогою гнучкого шланга, початкової й кінцевої ділянок, апарат напірного ходу й механізм робочих переміщень із приводом і платформою, установленою на підставі. Він оснащений додатковим краном при цьому понтони корпусу розташовані паралельно відносно один одного й з'єднані між собою в носовій частині за допомогою поперечних балок, а в кормовій частині - за допомогою додаткового понтона з розміщеною всередині нього знімною ґратчастою ємністю, над якою закріплена кінцева ділянка усмоктувального трубопроводу, що має трубу, що підводить повітря, й розташованого між основними понтонами, на яких з можливістю поздовжнього переміщення й повороту щодо них розташований додатковий кран. Апарат напірного ходу виконаний у вигляді якоря, установленого на платформі механізму робочих переміщень лебідки, що зв'язана з якорем за допомогою троса, і рами, що складається із двох шарнірно з'єднаних між собою ланок за допомогою поперечного елемента й пружин, причому платформа оснащена тяговим канатом, що обгинає її, пов'язаним із приводом механізму робочих переміщень, і жорстко встановленими з обох сторін від лебідки патрубками для розміщення в них однієї з ланок рами апарата напірного ходу, а додатковий понтон з'єднаний із ґрунтовим насосом за допомогою додаткового усмоктувального трубопроводу. Платформа встановлена на підставі за допомогою опорних роликів і центральної осі, причому підстава платформи змонтована на корпусі за допомогою кронштейнів. Загальними суттєвими ознаками, є те, що землесосний снаряд містить плавучий корпус з з'єднаних між собою понтонів, ґрунтовий насос і двигун внутрішнього згоряння, напірний і усмоктувальний трубопроводи, останній з яких установлений з можливістю вертикального переміщення щодо корпусу за допомогою вантажопідйомного механізму, розташованого в носовій частині корпусу, і складається із двох з'єднаних між собою за допомогою гнучкої труби, початкової й кінцевої ділянок усмоктувального трубопроводу, також містить механізм робочих переміщень і напірного ходу, та додатковий вантажопідйомний механізм і ємність. Недоліками відомої конструкції є те, що для забезпечення роботи на більшій глибині в відомій конструкції є можливість тільки збільшувати довжину усмоктувального трубопроводу, що призводить до необхідності збільшення довжини понтонів та вантажопідйомності носового вантажопідйомного механізму, що є дуже складною операцією в умовах роботи на воді. А якщо виготовляти землесосний снаряд для роботи на відносно більшій глибині, то він буде мати великі габарити, що призведе до складностей при роботі, та складностей зв'язаних з транспортуванням. Задачею, що поставлена в основу корисної моделі, є забезпечення компактності землесосного снаряда при гарантованій можливості відносно більшої глибини вибирання ґрунту, в порівнянні з відомими конструкціями, при забезпеченні зручного обслуговування в експлуатації, та зниження трудомісткості робіт. Відмітними суттєвими ознаками є те, що в кормовій частині плавучого корпусу на додатковому вантажопідйомному механізмі підвішена водонепроникна ємність, з’єднана з вертикальними напрямними, закріпленими на плавучому корпусі, в ємності встановлені привідний двигун з'єднаний з ґрунтовим насосом, до входу якого приєднаний усмоктувальний трубопровід, виведений крізь стінку ємності ззовні та сполучений з тросовим приводом механізму вертикального переміщення в носовій частині плавучого корпусу, причому початкова ділянка усмоктувального трубопроводу закріплена шарнірно з горизонтальним розташуванням осі шарнірів, на кронштейнах закріплених ззовні на носовій стінці ємності, а з виходу ґрунтового насоса напірний трубопровід направлений до труби пульпопроводу, двигун внутрішнього згоряння з електрогенератором розташовані у плавучому корпусі. Ємність зверху відкрита, приводом насоса є гідравлічний двигун, який з'єднаний з відцентровим ґрунтовим насосом через клинопасову передачу, та приводиться в рух гідравлічною станцією, розташованою в плавучому корпусі, або ємність зверху закрита водонепроникною кришкою, приводом насоса є електричний двигун, який з'єднаний з відцентровим ґрунтовим насосом через редуктор. Ємність через знімну траверсу підвішена на поліспасті, верхні шківи якого, з можливістю поздовжнього переміщення, закріплені на балці рами додаткового вантажопідйомного механізму, рама закріплена на понтонах плавучого корпусу, а ходовий кінець троса з поліспаста, утвореного цими шківами, направлений до електролебідки, вертикальні напрямні виконані з сталевого кутка, а на зовнішніх ребрах жорсткості ємності, встановлені упорні кронштейни з отворами з можливістю обмеження глибини опускання ємності, та фіксації. В середній частині плавучого корпусу з частковим використанням порожнини, розташованих вздовж понтонів, виконане машинне відділення, в якому встановлений дизельний двигун 2 UA 74019 U 5 10 15 20 25 30 35 40 45 50 55 60 внутрішнього згоряння, з’єднаний з електрогенератором пасовою передачею, та встановлена гідравлічна станція, також закріплена рубка управління, приміщення якої відокремлене від машинного відділення звукоізоляційною та газонепроникною переборкою, на носовій частині плавучого корпусу шарнірно закріплена стріла механізму вертикального переміщення початкової ділянки усмоктувального трубопроводу, з тросовими відтяжками, та на платформі перед рубкою управління встановлена лебідка вертикального переміщення, а початкова ділянка усмоктувального трубопроводу, закріплена шарнірно на кронштейнах ємності через з'єднаний з нею захисний кожух, також на кормі плавучого корпусу встановлений електронасос розмиву ґрунту, труба з виходу якого має гнучку ділянку, та сталеву ділянку, яка закріплена вздовж усмоктувального трубопроводу і доведена до забірної частини початкової ділянки усмоктувального трубопроводу. Кінцева ділянка усмоктувального трубопроводу проходить крізь носову стінку ємності і являє собою трубу з фланцями з двох торців, до якої ззовні через гнучку трубу під'єднана початкова частина всмоктувального трубопроводу, а з бортів зверху на понтонах плавучого корпусу встановлені лебідки та роульси механізму робочих переміщень і напірного ходу, причому лебідки кормового та двох носових механізмів робочих переміщень і напірного ходу, лебідка механізму вертикального переміщення, та встановлений в ємності насос промивки сальника, мають електричний привід. На забірній частині початкової ділянки усмоктувального трубопроводу встановлений уловлювач крупних предметів. Відмітними суттєвими ознаками, дійсними у всіх випадках, є те, що в кормовій частині плавучого корпусу на додатковому вантажопідйомному механізмі підвішена водонепроникна ємність, сполучена з вертикальними напрямними, закріпленими на плавучому корпусі, в ємності встановлені привідний двигун, з'єднаний з ґрунтовим насосом, до входу якого приєднаний усмоктувальний трубопровід, виведений крізь стінку ємності ззовні та сполучений з тросовим приводом механізму вертикального переміщення в носовій частині плавучого корпусу, причому початкова ділянка усмоктувального трубопроводу закріплена шарнірно з горизонтальним розташуванням осі шарнірів, на кронштейнах закріплених ззовні на носовій стінці ємності, а з виходу ґрунтового насоса напірний трубопровід направлений до труби пульпопроводу, двигун внутрішнього згоряння з електрогенератором розташовані у плавучому корпусі. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що ємність зверху відкрита, приводом насоса є гідравлічний двигун, який з'єднаний з відцентровим ґрунтовим насосом через клинопасову передачу та приводиться в рух гідравлічною станцією, розташованою в плавучому корпусі, або ємність зверху закрита водонепроникною кришкою, приводом насоса є електричний двигун, який з'єднаний з відцентровим ґрунтовим насосом через редуктор. Ємність через знімну траверсу підвішена на поліспасті, верхні шківи якого, з можливістю поздовжнього переміщення, закріплені на балці рами додаткового вантажопідйомного механізму, рама закріплена на понтонах плавучого корпусу, а ходовий кінець троса з поліспаста, утвореного цими шківами, направлений до електролебідки, вертикальні напрямні виконані з сталевого кутка, а на зовнішніх ребрах жорсткості ємності, встановлені упорні кронштейни з отворами з можливістю обмеження глибини опускання ємності, та фіксації. В середній частині плавучого корпусу з частковим використанням порожнин, розташованих вздовж понтонів, виконане машинне відділення, в якому встановлений дизельний двигун внутрішнього згоряння, з’єднаний з електрогенератором пасовою передачею, та встановлена гідравлічна станція, також закріплена рубка управління, приміщення якої відокремлене від машинного відділення звукоізоляційною та газонепроникною переборкою, на носовій частині плавучого корпусу шарнірно закріплена стріла механізму вертикального переміщення початкової ділянки усмоктувального трубопроводу з тросовими відтяжками та на платформі перед рубкою управління встановлена лебідка вертикального переміщення, а початкова ділянка усмоктувального трубопроводу, закріплена шарнірно на кронштейнах ємності через з'єднаний з нею захисний кожух, також на кормі плавучого корпусу встановлений електронасос розмиву ґрунту, труба з виходу якого має гнучку ділянку та сталеву ділянку, яка закріплена вздовж усмоктувального трубопроводу і доведена до забірної частини початкової ділянки усмоктувального трубопроводу. Кінцева ділянка усмоктувального трубопроводу проходить крізь носову стінку ємності і являє собою трубу з фланцями з двох торців, до якої ззовні через гнучку трубу під'єднана початкова частина всмоктувального трубопроводу, а з бортів зверху на понтонах плавучого корпусу встановлені лебідки та роульси механізму робочих переміщень і напірного ходу, причому лебідки кормового та двох носових механізмів робочих переміщень і напірного ходу, лебідка 3 UA 74019 U 5 10 15 20 25 30 35 40 45 50 55 механізму вертикального переміщення та встановлений в ємності насос промивки сальника мають електричний привід. На забірній частині початкової ділянки усмоктувального трубопроводу встановлений уловлювач крупних предметів. При виготовленні землесосного снаряда, згідно з корисною моделлю, підвищена компактність землесосного снаряда при забезпечені можливості відносно більшої глибини вибирання ґрунту, так як за рахунок можливості опускання ємності не потрібно збільшувати довжину усмоктувального трубопроводу та довжину понтонів і розміри носового механізму вертикального переміщення початкової ділянки, крім того зменшення довжини дозволяє земснаряда легше розвертатися, адже в роботі потрібно переміщуватись з періодичними поворотами на кут порядку 10-20 градусів для забезпечення необхідної ширини очистки каналу, що знижує трудомісткість робіт. Забезпечене зручне обслуговування в експлуатації, так як двигун внутрішнього згоряння з електрогенератором та гідравлічна станція зручно розташовані у просторому машинному відділенні, а в ємності знаходиться тільки обладнання, що безпосередньо вибирає ґрунт. Знижена трудомісткість робіт, так як при необхідності вибирання ґрунту на більшій глибині достатньо штатним обладнанням тільки опустити ємність і відсутня необхідність збільшувати довжину усмоктувального трубопроводу та довжину понтонів в умовах роботи на воді. На фіг. 1 показаний головний вид на землесосний снаряд, умовно без правого понтона, з піднятою ємністю та усмоктувальним трубопроводом, та штрихпунктирними лініями ще показано положення з опущеною у робоче положення ємністю; На фіг. 2 показаний вид зверху на землесосний снаряд, на якому умовно видно розташування обладнання у машинному відділенні; На фіг. 3 показаний поздовжній переріз А-А перед ємністю; На фіг. 4 показаний вид зверху на кормову частину землесосного снаряда; На фіг. 5 показана корма землесосного снаряда; На фіг. 6 показана носова частина землесосного снаряда; На фіг. 7 показаний поперечний переріз ємності, Б-Б; На фіг. 8 показаний повздовжній переріз ємності, В-В; На фіг. 9 показаний вид Г, кронштейн закріплення ємності в нижньому робочому положенні. Землесосний снаряд включає плавучий корпус 1, який виготовлений з двох з'єднаних між собою розташованих поздовжньо понтонів 2 та 3, прямокутної форми, в кормовій частині плавучого корпусу 1 на додатковому вантажопідйомному механізмі 4 підвішена водонепроникна ємність 5, з’єднана з вертикальними напрямними 6, закріпленими на понтонах 2 та 3 плавучого корпусу 1. В ємності 5 встановлені привідний двигун 7, в нашому прикладі гідравлічний двигун (гідромотор), з'єднаний з відцентровим ґрунтовим насосом 8 через клинопасову передачу 9. До входу відцентрового ґрунтового насоса 8 приєднаний вставний елемент 11, який приєднаний до пропущеного крізь стінку 10 ємності 5 усмоктувального трубопроводу 12, який складається із двох з'єднаних між собою за допомогою гнучкої труби 13, початкової 14 й кінцевої 15 ділянок усмоктувального трубопроводу 12. Кінцева ділянка 15 виконана з труби з фланцями та закріплена зварювальним швом у вирізі в стінці 10. Початкова ділянка 14 сполучена з тросовим приводом 16 механізму вертикального переміщення 17, в носовій частині корпусу 1, в який входить електрична лебідка вертикального переміщення 18, трос 19 пропущений через блок 20, закріплений шарнірно на нок, шарнірно закріпленої на понтонах 2 та 3 стріли 21, та блок 22 закріплений на початковій ділянці 14 усмоктувального трубопроводу 12. З виходу відцентрового ґрунтового насоса 8 трубопровід 23 направлений до труби пульпопроводу 24. Ємність 5 у прикладі з гідромотором 7 зверху відкрита, але, якщо як привід використовувати електричний двигун, то ємність зверху треба закрити водонепроникною кришкою, що умовно не показано, так як конструкція зрозуміла фахівцям і вона не є предметом корисної моделі. Ємність 5, через знімну траверсу 25 з блоком шківів 26, закріплену у кронштейнах 27 ємності, підвішена на поліспасті 28, утвореному з блоком верхніх шківів 29, який з можливістю поздовжнього переміщення, закріплений на балці 30 рами 31 додаткового вантажопідйомного механізму 4. Рама 31 закріплена на понтонах 2 та 3 плавучого корпусу, а ходовий кінець троса 32 з поліспаста 28, утвореного цими шківами, направлений до електролебідки 33, встановленої в машинному відділенні 41. Для зменшення навантаження на гнучку частину 13 усмоктувального трубопроводу 12 на стінці 10 ємності ззовні встановлений кронштейн 34, до якого шарнірно, з горизонтальним розташуванням осі, закріплений кожух 35, який з'єднаний елементами 36 з початковою ділянкою 14 усмоктувального трубопроводу. 4 UA 74019 U 5 10 15 20 25 30 35 40 45 50 55 Вертикальні напрямні 6 виконані з сталевого кутка, а на зовнішніх ребрах жорсткості 37 ємності 5, встановлені упорні кронштейни 38 з отворами 39 з можливістю обмеження глибини опускання ємності 5, та фіксації наприклад болтами 40. В середній частині плавучого корпусу 1 з частковим використанням порожнин, розташованих вздовж плавучого корпусу понтонів 2 та 3, з листової сталі з ребрами жорсткості виконане приміщення машинного відділення 41, конструкція корпусу не є об'єктом корисної моделі, тому детально не показана, в якому встановлений дизельний двигун внутрішнього згоряння 42, з’єднаний з електрогенератором 43, та встановлена гідравлічна станція 44, яка трубопроводами 45 з'єднана з гідромотором 7. Над машинним відділенням 41 встановлена рубка 46 та встановлена рубка управління 47, приміщення якої відокремлене від машинного відділення звукоізоляційною та газонепроникною переборкою 48. На кормі плавучого корпусу 1 встановлений електронасос 50 розмиву ґрунту, до напірного виходу якого під'єднана труба, в яку входять гнучкі ділянки 51 та 52 та сталеві труби 53 та 54. Труба 54 закріплена вздовж початкової ділянки 14 усмоктувального трубопроводу 12 до забірної частини початкової ділянки 14. З бортів зверху на понтонах 2 та 3 плавучого корпусу 1 встановлені електричні лебідки 55 та роульси 56 механізму робочих переміщень і напірного ходу. На забірній частині початкової ділянки 14 встановлений уловлювач крупних предметів 57 з кришкою 58. Стріла 21 шарнірно закріплена на кронштейнах 59 закріплених на носовій частині понтонів 2 та 3, та фіксується тросовими відтяжками 60, закріпленими на понтонах на кронштейнах 61. Ходовий кінець троса 32 з поліспаста 28 направлений до електролебідки 33 через відвідний блок шківів 62, а корінний кінець 63 троса виведений з блока шківів 29 та закріплений з протилежної відносно корінного кінця сторони, що дає можливість досягнення рівноваги. Відцентровий ґрунтовий насос 8 встановлений на фундаменті 64, та з можливістю регулювання натяжіння ременів клинопасової передачі 9 встановлений натяжний механізм 65. На стінці ємності 5 закріплений модуль 66, в якому встановлені датчики тиску, та насос промивки сальника. На вході в електронасос 50 під'єднана труба 66 опущена у воду. В експлуатації, безпосередньо при роботі по вибиранню ґрунту, землесосний снаряд виводиться в необхідну позицію на акваторії, фіксується лебідками 55 на тросах, які умовно не показані, але це загальновідома інформація. Запускається двигун внутрішнього згоряння 42, виводиться на штатний режим електрогенератор 43, включається насос в модулі 66 промивки сальника ґрунтового насоса 8, та включається на подачу робочої рідини гідравлічна станція 44. Якщо треба вибирати ґрунт на малій глибині, то потравлюванням троса поліспасту 16 лебідкою вертикального переміщення 18, опускається на задану глибину початкова ділянка 14 всмоктувального трубопроводу 12, від гідравлічної станції 44 через трубопроводи 45 приводиться в дію гідравлічний двигун 7, і обертає відцентровий ґрунтовий насос 8, пульпа з дна водоймища надходить через уловлювач крупних предметів 57, відцентровий ґрунтовий насос 8 в трубу 23 та трубу пульпопроводу 24. Лебідками 55 за допомогою вибирання одних та потравлювання інших тросів виконуються робочі переміщення та напірний хід в заданому напрямку з необхідною швидкістю, та розворотами. Оператор управляє з рубки управління 47, при необхідності має можливість зайти в машинне відділення 41, пройти по понтонам 2 та 3 до інших пристроїв і механізмів та зробити огляд або ремонт. Якщо ґрунт твердий, то додатково включається насос 50 і до забірної частини початкової ділянки 14 подається струмінь води, яка розмиває ґрунт, який зразу всмоктується і подається до пульпопроводу. При забиванні уловлювача крупних предметів 57, відкривається кришка 58 та очищується камера уловлювача. По досягненню глибини, при якій забірна частина початкової ділянки 14 вже не досягає під допустимим кутом ґрунту, припиняється подача ґрунту, лебідкою 33 потравлюється трос 32 поліспасту 28, та ємність 5 опускається, до упору кронштейнів 38 на конструкцію понтонів 2 та 3 і закріплюється болтами 40. Потравлюванням троса поліспасту 16 лебідкою вертикального переміщення 18 опускається на задану глибину початкова ділянка 14 всмоктувального трубопроводу 12. Відцентровим ґрунтовим насосом 8 продовжується вибирання ґрунту вже на більшій заданій глибині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Землесосний снаряд, що містить плавучий корпус з з'єднаних між собою понтонів, ґрунтовий насос і двигун внутрішнього згоряння, напірний і усмоктувальний трубопроводи, останній з яких 5 UA 74019 U 5 10 15 20 25 30 35 40 45 50 установлений з можливістю вертикального переміщення щодо корпусу за допомогою вантажопідйомного механізму, розташованого в носовій частині корпусу, і складається із двох з'єднаних між собою за допомогою гнучкої труби, початкової й кінцевої ділянок усмоктувального трубопроводу, також містить механізм робочих переміщень і напірного ходу, та додатковий вантажопідйомний механізм і ємність, який відрізняється тим, що в кормовій частині плавучого корпусу на додатковому вантажопідйомному механізмі підвішена водонепроникна ємність, сполучена з вертикальними напрямними, закріпленими на плавучому корпусі, в ємності встановлені привідний двигун з'єднаний з ґрунтовим насосом, до входу якого приєднаний усмоктувальний трубопровід, виведений скрізь стінку ємності ззовні та сполучений з тросовим приводом механізму вертикального переміщення в носовій частині плавучого корпусу, причому початкова ділянка усмоктувального трубопроводу закріплена шарнірно з горизонтальним розташуванням осі шарнірів, на кронштейнах закріплених ззовні на носовій стінці ємності, а з виходу ґрунтового насоса напірний трубопровід направлений до труби пульпопроводу, двигун внутрішнього згоряння з електрогенератором розташовані у плавучому корпусі. 2. Землесосний снаряд за п. 1, який відрізняється тим, що ємність зверху відкрита, приводом насоса є гідравлічний двигун, який з'єднаний з відцентровим ґрунтовим насосом через клинопасову передачу, та приводиться в рух гідравлічною станцією, розташованою в плавучому корпусі. 3. Землесосний снаряд за п. 1, який відрізняється тим, що ємність зверху закрита водонепроникною кришкою, приводом насоса є електричний двигун, який з'єднаний з відцентровим ґрунтовим насосом через редуктор. 4. Землесосний снаряд за п. 1, який відрізняється тим, що ємність через знімну траверсу підвішена на поліспасті, верхні шківи якого, з можливістю поздовжнього переміщення, закріплені на балці рами додаткового вантажопідйомного механізму, рама закріплена на понтонах плавучого корпусу, а ходовий кінець троса з поліспаста, утвореного цими шківами, направлений до електролебідки, вертикальні напрямні виконані з сталевого кутка, а на зовнішніх ребрах жорсткості ємності, встановлені упорні кронштейни з отворами з можливістю обмеження глибини опускання ємності, та фіксації. 5. Землесосний снаряд за п. 1, який відрізняється тим, що в середній частині плавучого корпусу з частковим використанням порожнини, розташованих вздовж понтонів, виконане машинне відділення, в якому встановлений дизельний двигун внутрішнього згоряння, з’єднаний з електрогенератором пасовою передачею, та встановлена гідравлічна станція, також закріплена рубка управління, приміщення якої відокремлене від машинного відділення звукоізоляційною та газонепроникною переборкою, на носовій частині плавучого корпусу шарнірно закріплена стріла механізму вертикального переміщення початкової ділянки усмоктувального трубопроводу, з тросовими відтяжками, та на платформі перед рубкою управління, встановлена лебідка вертикального переміщення, а початкова ділянка усмоктувального трубопроводу, закріплена шарнірно на кронштейнах ємності через з'єднаний з нею захисний кожух, також на кормі плавучого корпусу встановлений електронасос розмиву ґрунту, труба з виходу якого, має гнучку ділянку, та сталеву ділянку, яка закріплена вздовж усмоктувального трубопроводу і доведена до забірної частини початкової ділянки усмоктувального трубопроводу. 6. Землесосний снаряд за п. 5, який відрізняється тим, що кінцева ділянка усмоктувального трубопроводу проходить крізь носову стінку ємності і являє собою трубу з фланцями з двох торців, до якої ззовні через гнучку трубу під'єднана початкова частина всмоктувального трубопроводу, а з бортів зверху на понтонах плавучого корпусу встановлені лебідки та роульси механізму робочих переміщень і напірного ходу, причому лебідки кормового та двох носових механізмів робочих переміщень і напірного ходу, лебідка механізму вертикального переміщення, та встановлений в ємності насос промивки сальника, мають електричний привід. 7. Землесосний снаряд за п. 1, який відрізняється тим, що на забірній частині початкової ділянки усмоктувального трубопроводу встановлений уловлювач крупних предметів. 6 UA 74019 U 7 UA 74019 U 8 UA 74019 U 9 UA 74019 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
