Клин в’язальної машини

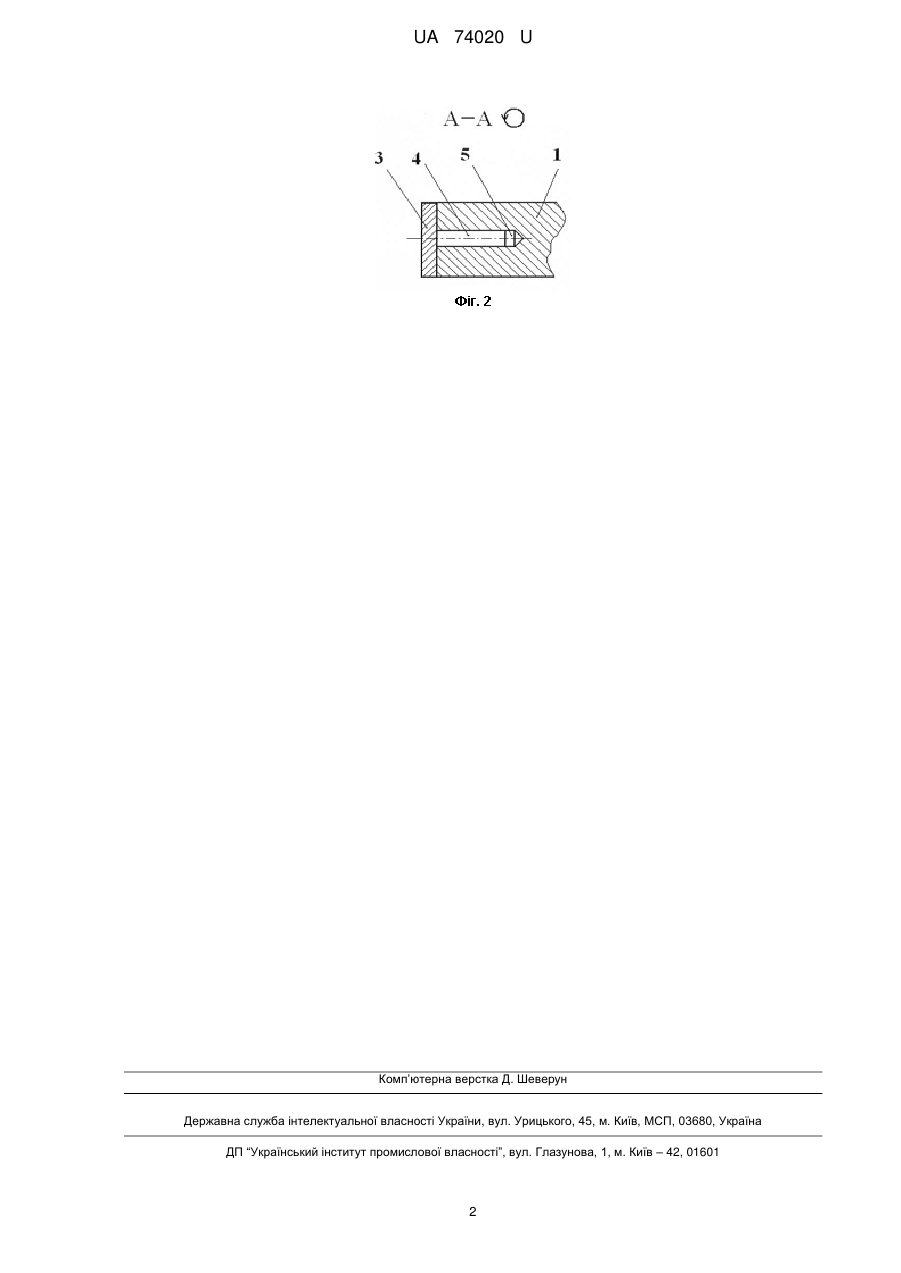

Реферат: UA 74020 U UA 74020 U 5 10 15 20 25 30 35 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - С. 165. - Рис. 10.5). Особливістю роботи клина в'язальної машин є значні динамічні навантаження в зоні взаємодії голок з робочою поверхнею клина (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К: КНУТД, 2008. - 416 с), що викликає значні контактні напруження в зоні їх взаємодії і призводить, як наслідок, до зниження довговічності роботи клина. В основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому новим виконанням його елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи клина в'язальної машини. Поставлена задача вирішується тим, що в клині в'язальної машини, що містить корпус з робочою поверхнею, згідно з корисною моделлю, робоча поверхня встановлена на корпусі з можливістю її знімання. Встановлення робочої поверхні на корпусі з можливістю її знімання, дозволяє виготовлення лише робочої поверхні клина з високоякісної сталі та підвищити довговічність роботи клина. Суть корисної моделі пояснюють креслення. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А-А клина в'язальної машини. Клин в'язальної машини містить корпус 1 з робочою поверхнею 2, причому робоча поверхня 2 виконана у вигляді окремої деталі 3, встановленої в корпусі 1 з можливістю її знімання. З цією метою деталь 3 має щонайменше два штифти 4, приварені до неї за допомогою, наприклад, контактної зварки, а корпус 1 має відповідно щонайменше два глухі отвори 5 відповідного діаметра. Корпус 1 клина містить також два отвори 6, 7, за допомогою яких він кріпиться до блока в'язальної системи (на фіг. 1, 2 не показані). Деталь 3 виконана у вигляді пластини з високоякісної сталі, наприклад зі сталі ШХ 15, або пружинної сталі, а корпус 1 виготовляється з дешевих низьковуглецевих сталей, наприклад сталі Ст. 5. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, взаємодіють з нею, піднімаючись вгору (згідно з фіг. 1, 2), що забезпечує здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. При зношенні робочої поверхні 2, зумовленим взаємодією з нею голок, деталь 3 виймається із корпусу 1 (штифти 4 разом з деталлю 3 виймаються з отворів 5) і замінюється новою. Корпус 1, як неушкоджений в процесі експлуатації в'язальної машини, не міняється, що забезпечує зменшення витрат високоякісних дорогих сталей на виготовлення клина та підвищення довговічності його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Клин в'язальної машини, що містить корпус з робочою поверхнею, який відрізняється тим, що робоча поверхня встановлена на корпусі з можливістю її знімання. 1 UA 74020 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
