Землесосний снаряд “епос”

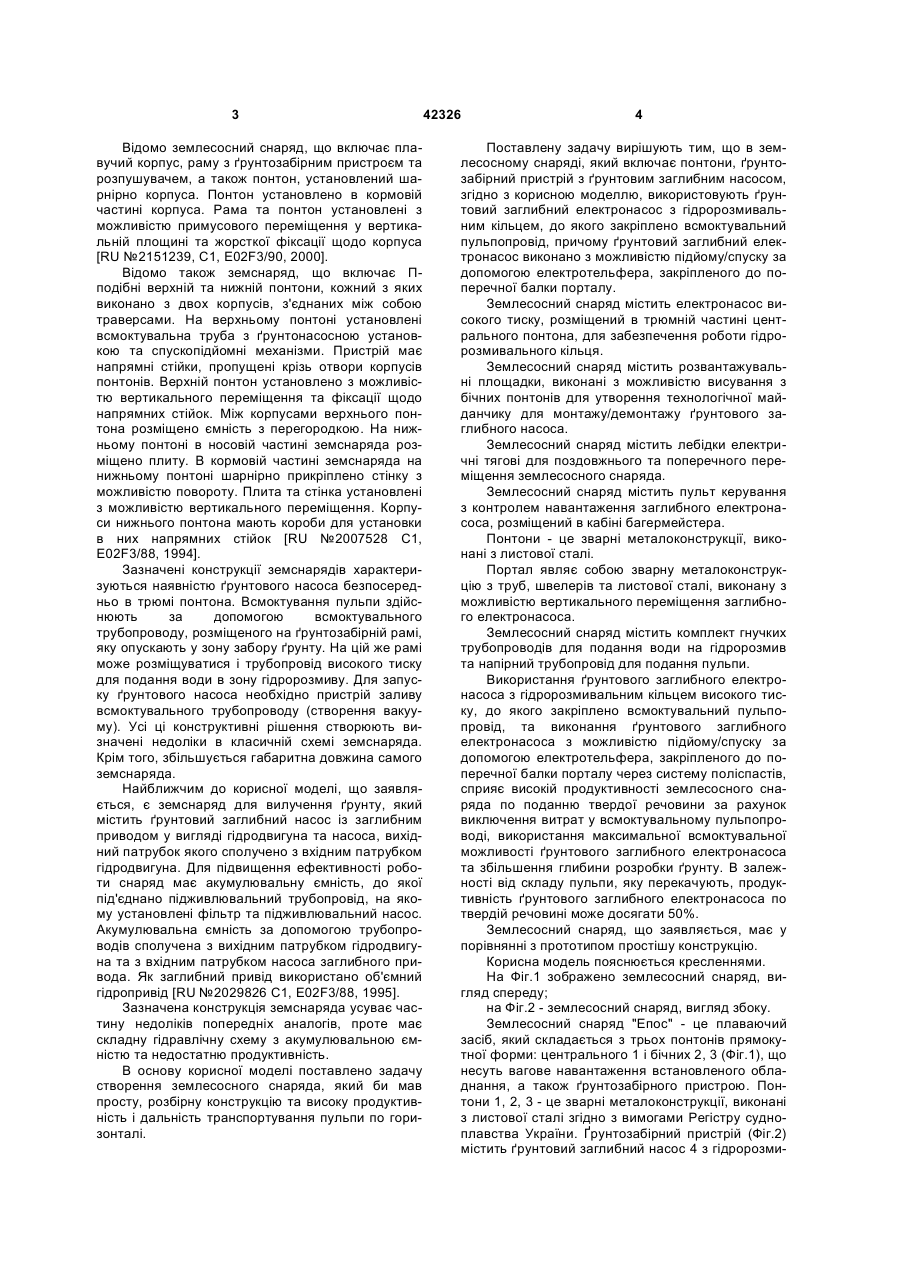

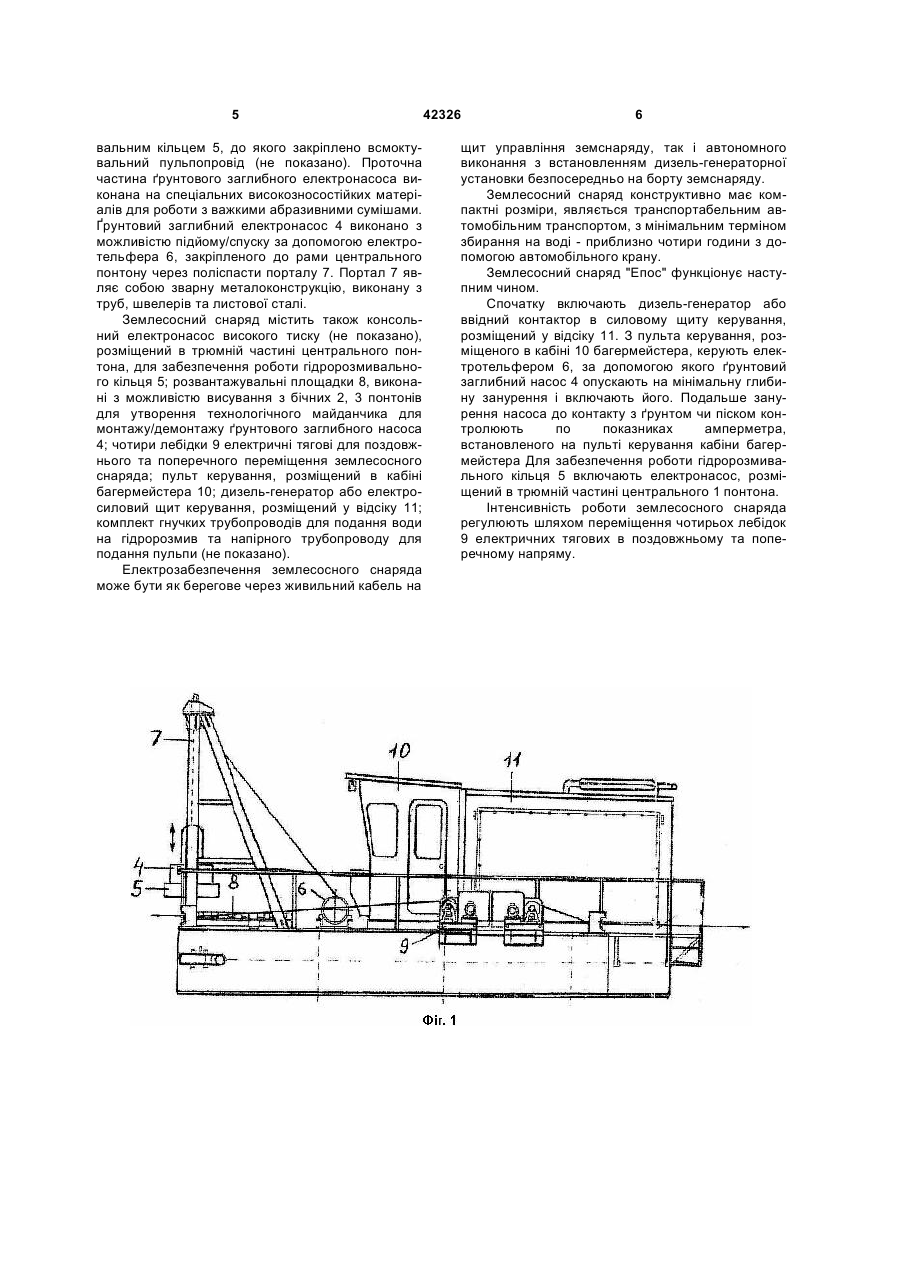

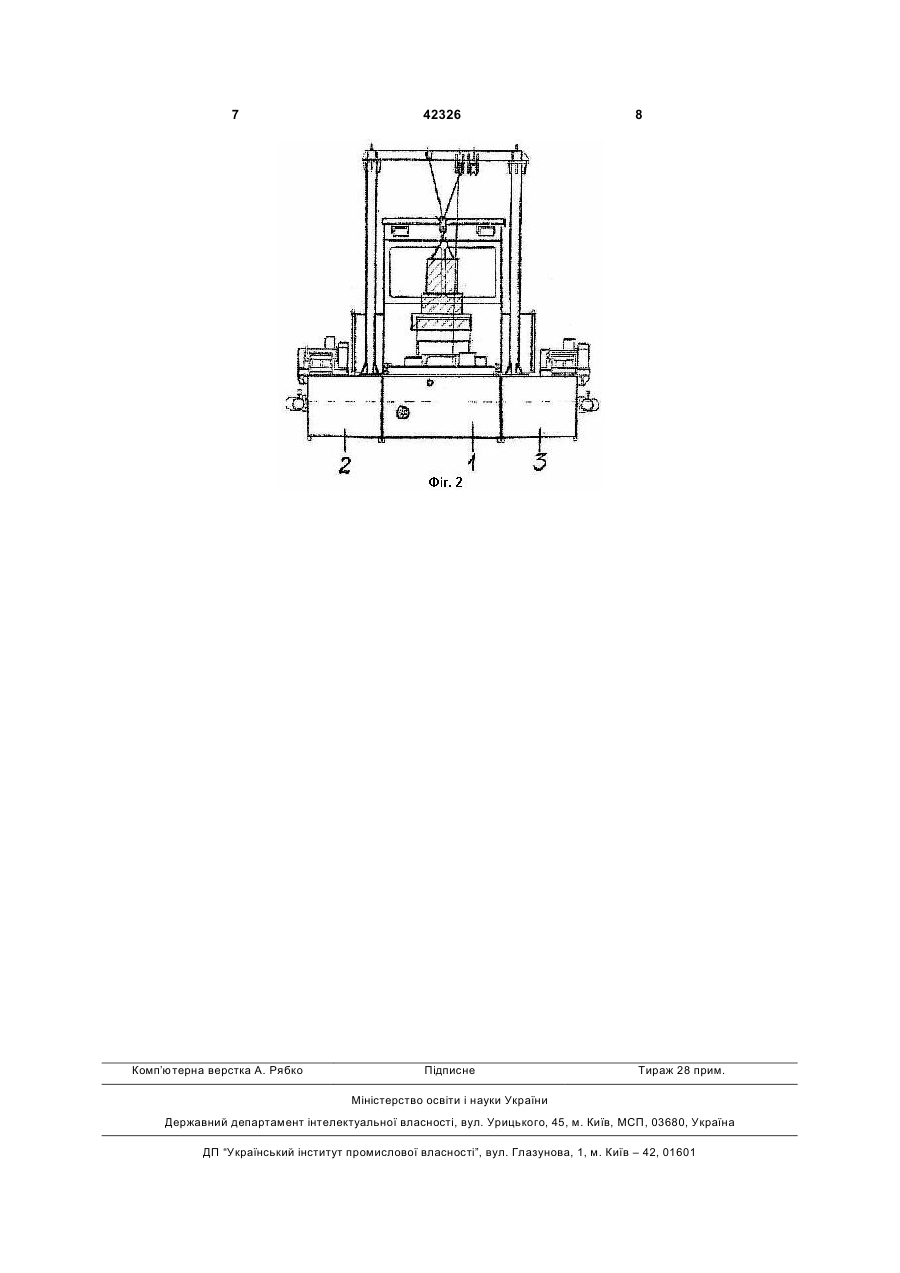

1. Землесосний снаряд, що включає понтони, ґрунтозабірний пристрій з ґрунтовим заглибним насосом, який відрізняється тим, що використовують ґрунтовий заглибний електронасос з гідророзмивальним кільцем, до якого закріплено всмоктувальний пульпопровід, причому ґрунтовий заглибний електронасос виконано з можливістю підйому/спуску за допомогою електротельфера, закріпленого через поліспасти до поперечної балки порталу. 2. Землесосний снаряд за п. 1, який відрізняється тим, що містить консольний електронасос високого тиску, розміщений в трюмній частині центрального понтона, для забезпечення роботи гідророзмивального кільця. 3. Землесосний снаряд за п. 1, який відрізняється тим, що містить розвантажувальні площадки, виконані з можливістю висування з бічних понтонів U 2 (13) 1 3 Відомо землесосний снаряд, що включає плавучий корпус, раму з ґрунтозабірним пристроєм та розпушувачем, а також понтон, установлений шарнірно корпуса. Понтон установлено в кормовій частині корпуса. Рама та понтон установлені з можливістю примусового переміщення у вертикальній площині та жорсткої фіксації щодо корпуса [RU №2151239, С1, E02F3/90, 2000]. Відомо також земснаряд, що включає Пподібні верхній та нижній понтони, кожний з яких виконано з двох корпусів, з'єднаних між собою траверсами. На верхньому понтоні установлені всмоктувальна труба з ґрунтонасосною установкою та спускопідйомні механізми. Пристрій має напрямні стійки, пропущені крізь отвори корпусів понтонів. Верхній понтон установлено з можливістю вертикального переміщення та фіксації щодо напрямних стійок. Між корпусами верхнього понтона розміщено ємність з перегородкою. На нижньому понтоні в носовій частині земснаряда розміщено плиту. В кормовій частині земснаряда на нижньому понтоні шарнірно прикріплено стінку з можливістю повороту. Плита та стінка установлені з можливістю вертикального переміщення. Корпуси нижнього понтона мають короби для установки в них напрямних стійок [RU №2007528 C1, E02F3/88, 1994]. Зазначені конструкції земснарядів характеризуються наявністю ґрунтового насоса безпосередньо в трюмі понтона. Всмоктування пульпи здійснюють за допомогою всмоктувального трубопроводу, розміщеного на ґрунтозабірній рамі, яку опускають у зону забору ґрунту. На цій же рамі може розміщуватися і трубопровід високого тиску для подання води в зону гідророзмиву. Для запуску ґрунтового насоса необхідно пристрій заливу всмоктувального трубопроводу (створення вакууму). Усі ці конструктивні рішення створюють визначені недоліки в класичній схемі земснаряда. Крім того, збільшується габаритна довжина самого земснаряда. Найближчим до корисної моделі, що заявляється, є земснаряд для вилучення ґрунту, який містить ґрунтовий заглибний насос із заглибним приводом у вигляді гідродвигуна та насоса, вихідний патрубок якого сполучено з вхідним патрубком гідродвигуна. Для підвищення ефективності роботи снаряд має акумулювальну ємність, до якої під'єднано підживлювальний трубопровід, на якому установлені фільтр та підживлювальний насос. Акумулювальна ємність за допомогою трубопроводів сполучена з вихідним патрубком гідродвигуна та з вхідним патрубком насоса заглибного привода. Як заглибний привід використано об'ємний гідропривід [RU №2029826 С1, E02F3/88, 1995]. Зазначена конструкція земснаряда усуває частину недоліків попередніх аналогів, проте має складну гідравлічну схему з акумулювальною ємністю та недостатню продуктивність. В основу корисної моделі поставлено задачу створення землесосного снаряда, який би мав просту, розбірну конструкцію та високу продуктивність і дальність транспортування пульпи по горизонталі. 42326 4 Поставлену задачу вирішують тим, що в землесосному снаряді, який включає понтони, ґрунтозабірний пристрій з ґрунтовим заглибним насосом, згідно з корисною моделлю, використовують ґрунтовий заглибний електронасос з гідророзмивальним кільцем, до якого закріплено всмоктувальний пульпопровід, причому ґрунтовий заглибний електронасос виконано з можливістю підйому/спуску за допомогою електротельфера, закріпленого до поперечної балки порталу. Землесосний снаряд містить електронасос високого тиску, розміщений в трюмній частині центрального понтона, для забезпечення роботи гідророзмивального кільця. Землесосний снаряд містить розвантажувальні площадки, виконані з можливістю висування з бічних понтонів для утворення технологічної майданчику для монтажу/демонтажу ґрунтового заглибного насоса. Землесосний снаряд містить лебідки електричні тягові для поздовжнього та поперечного переміщення землесосного снаряда. Землесосний снаряд містить пульт керування з контролем навантаження заглибного електронасоса, розміщений в кабіні багермейстера. Понтони - це зварні металоконструкції, виконані з листової сталі. Портал являє собою зварну металоконструкцію з труб, швелерів та листової сталі, виконану з можливістю вертикального переміщення заглибного електронасоса. Землесосний снаряд містить комплект гнучких трубопроводів для подання води на гідророзмив та напірний трубопровід для подання пульпи. Використання ґрунтового заглибного електронасоса з гідророзмивальним кільцем високого тиску, до якого закріплено всмоктувальний пульпопровід, та виконання ґрунтового заглибного електронасоса з можливістю підйому/спуску за допомогою електротельфера, закріпленого до поперечної балки порталу через систему поліспастів, сприяє високій продуктивності землесосного снаряда по поданню твердої речовини за рахунок виключення витрат у всмоктувальному пульпопроводі, використання максимальної всмоктувальної можливості ґрунтового заглибного електронасоса та збільшення глибини розробки ґрунту. В залежності від складу пульпи, яку перекачують, продуктивність ґрунтового заглибного електронасоса по твердій речовині може досягати 50%. Землесосний снаряд, що заявляється, має у порівнянні з прототипом простішу конструкцію. Корисна модель пояснюється кресленнями. На Фіг.1 зображено землесосний снаряд, вигляд спереду; на Фіг.2 - землесосний снаряд, вигляд збоку. Землесосний снаряд "Епос" - це плаваючий засіб, який складається з трьох понтонів прямокутної форми: центрального 1 і бічних 2, 3 (Фіг.1), що несуть вагове навантаження встановленого обладнання, а також ґрунтозабірного пристрою. Понтони 1, 2, 3 - це зварні металоконструкції, виконані з листової сталі згідно з вимогами Регістру судноплавства України. Ґрунтозабірний пристрій (Фіг.2) містить ґрунтовий заглибний насос 4 з гідророзми 5 вальним кільцем 5, до якого закріплено всмоктувальний пульпопровід (не показано). Проточна частина ґрунтового заглибного електронасоса виконана на спеціальних високозносостійких матеріалів для роботи з важкими абразивними сумішами. Ґрунтовий заглибний електронасос 4 виконано з можливістю підйому/спуску за допомогою електротельфера 6, закріпленого до рами центрального понтону через поліспасти порталу 7. Портал 7 являє собою зварну металоконструкцію, виконану з труб, швелерів та листової сталі. Землесосний снаряд містить також консольний електронасос високого тиску (не показано), розміщений в трюмній частині центрального понтона, для забезпечення роботи гідророзмивального кільця 5; розвантажувальні площадки 8, виконані з можливістю висування з бічних 2, 3 понтонів для утворення технологічного майданчика для монтажу/демонтажу ґрунтового заглибного насоса 4; чотири лебідки 9 електричні тягові для поздовжнього та поперечного переміщення землесосного снаряда; пульт керування, розміщений в кабіні багермейстера 10; дизель-генератор або електросиловий щит керування, розміщений у відсіку 11; комплект гнучких трубопроводів для подання води на гідророзмив та напірного трубопроводу для подання пульпи (не показано). Електрозабезпечення землесосного снаряда може бути як берегове через живильний кабель на 42326 6 щит управління земснаряду, так і автономного виконання з встановленням дизель-генераторної установки безпосередньо на борту земснаряду. Землесосний снаряд конструктивно має компактні розміри, являється транспортабельним автомобільним транспортом, з мінімальним терміном збирання на воді - приблизно чотири години з допомогою автомобільного крану. Землесосний снаряд "Епос" функціонує наступним чином. Спочатку включають дизель-генератор або ввідний контактор в силовому щиту керування, розміщений у відсіку 11. З пульта керування, розміщеного в кабіні 10 багермейстера, керують електротельфером 6, за допомогою якого ґрунтовий заглибний насос 4 опускають на мінімальну глибину занурення і включають його. Подальше занурення насоса до контакту з ґрунтом чи піском контролюють по показниках амперметра, встановленого на пульті керування кабіни багермейстера Для забезпечення роботи гідророзмивального кільця 5 включають електронасос, розміщений в трюмній частині центрального 1 понтона. Інтенсивність роботи землесосного снаряда регулюють шляхом переміщення чотирьох лебідок 9 електричних тягових в поздовжньому та поперечному напряму. 7 Комп’ютерна верстка А. Рябко 42326 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
