Активно-реактивний артилерійський снаряд

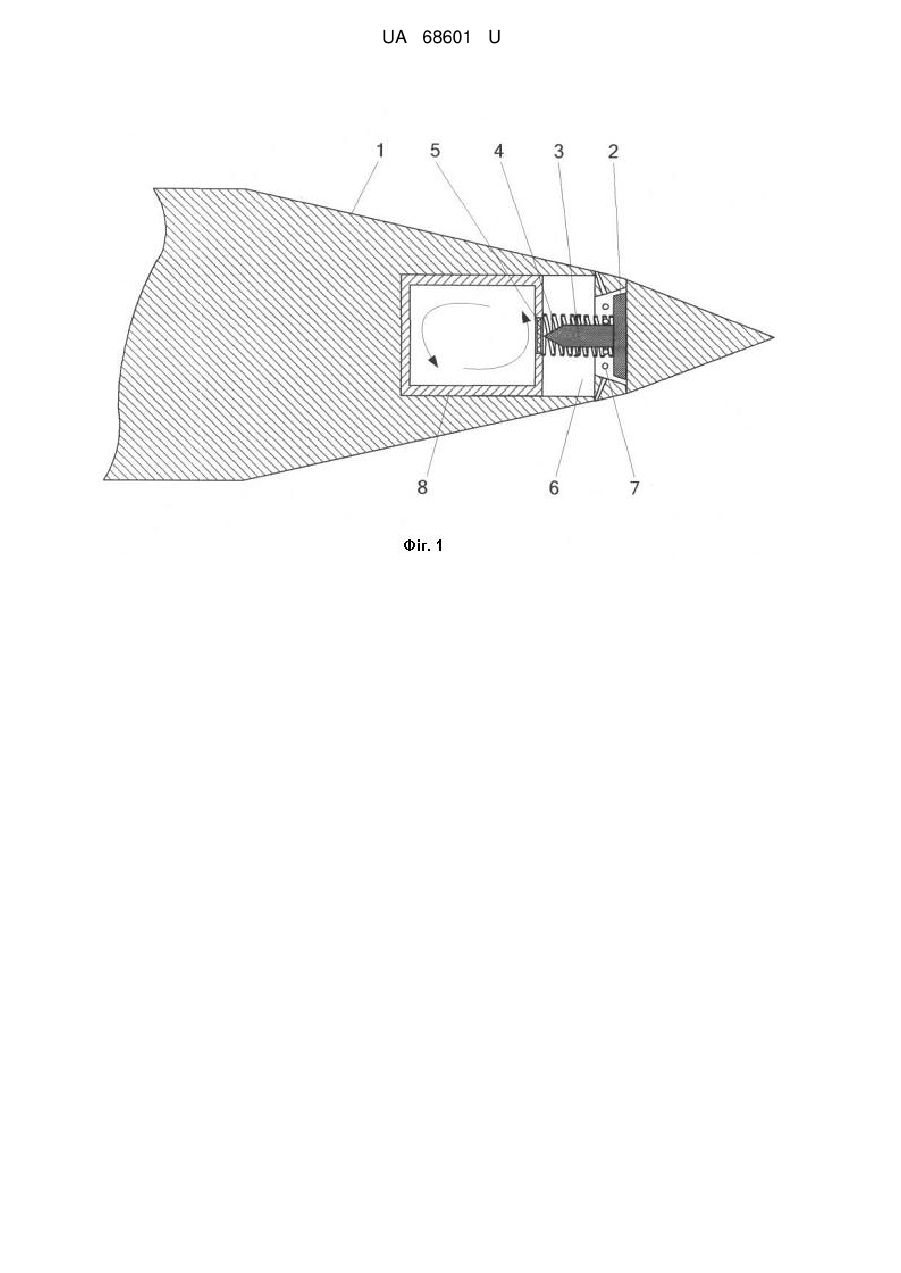

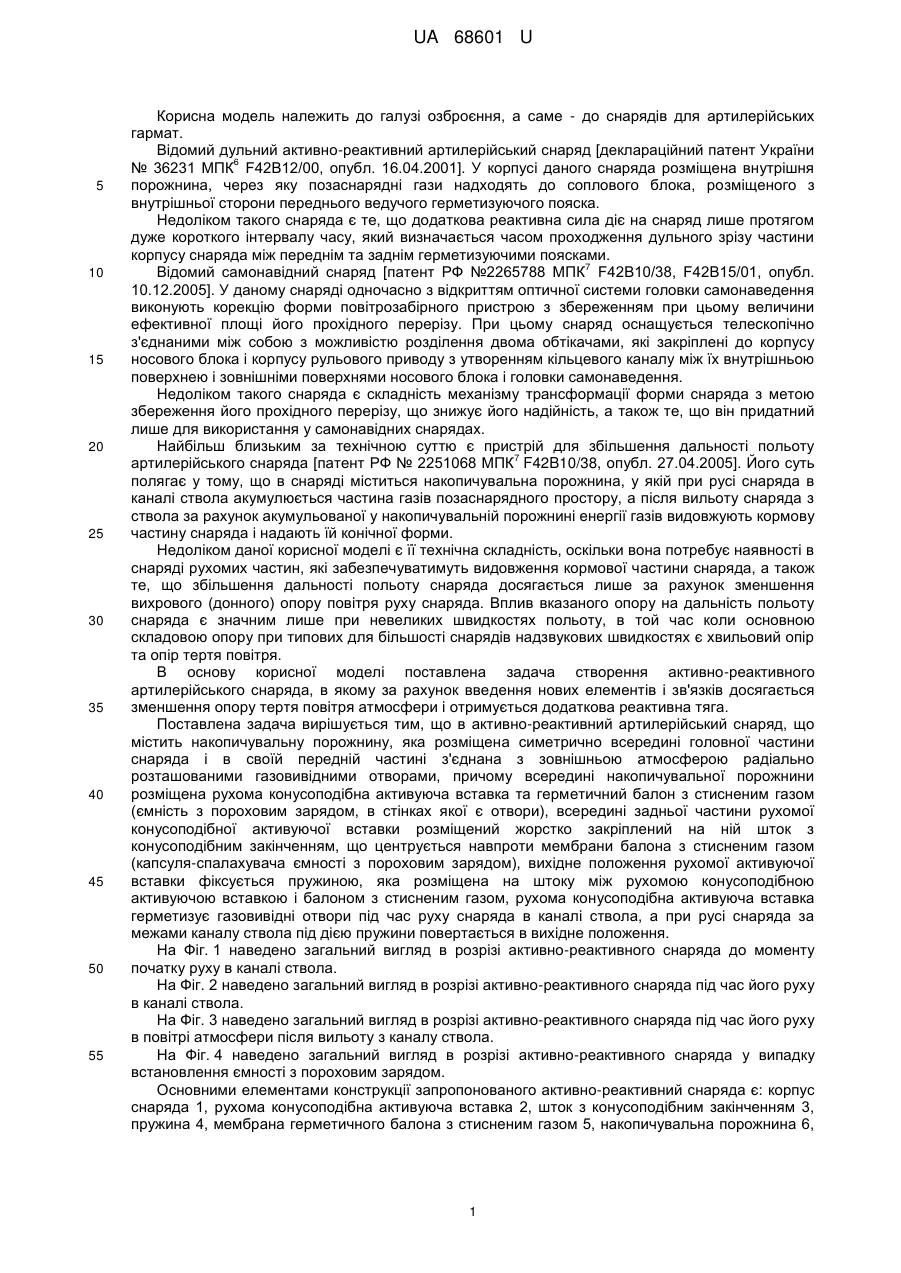

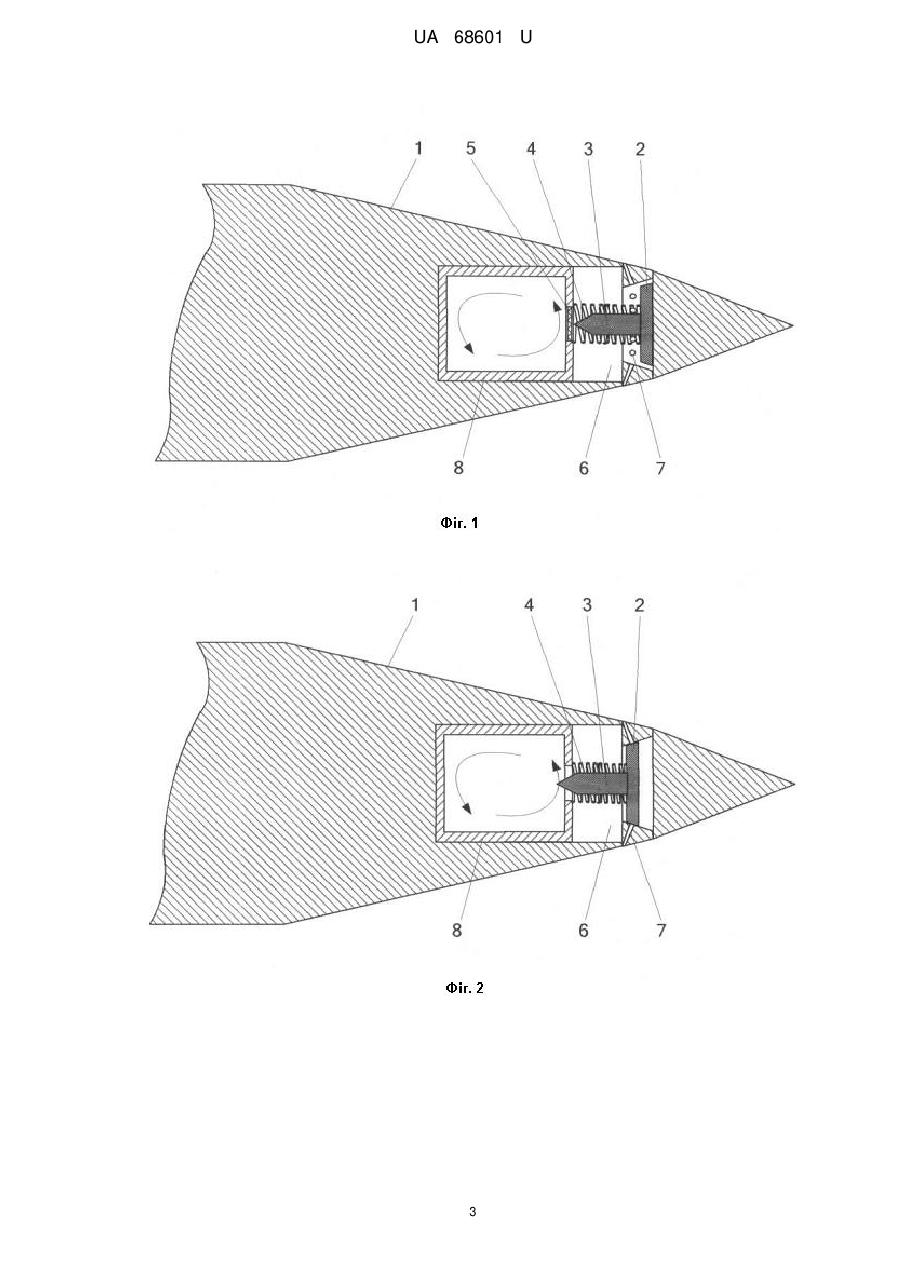

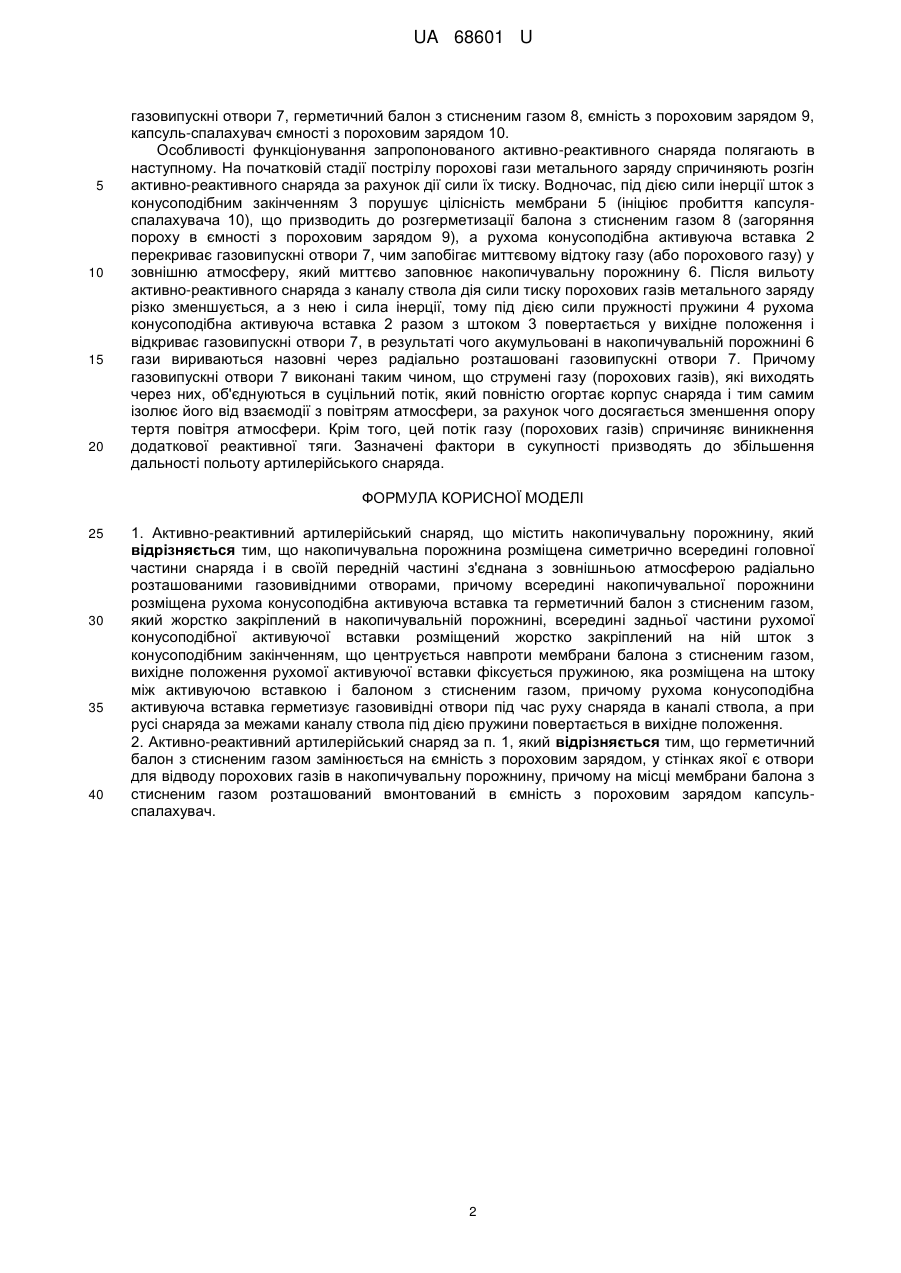

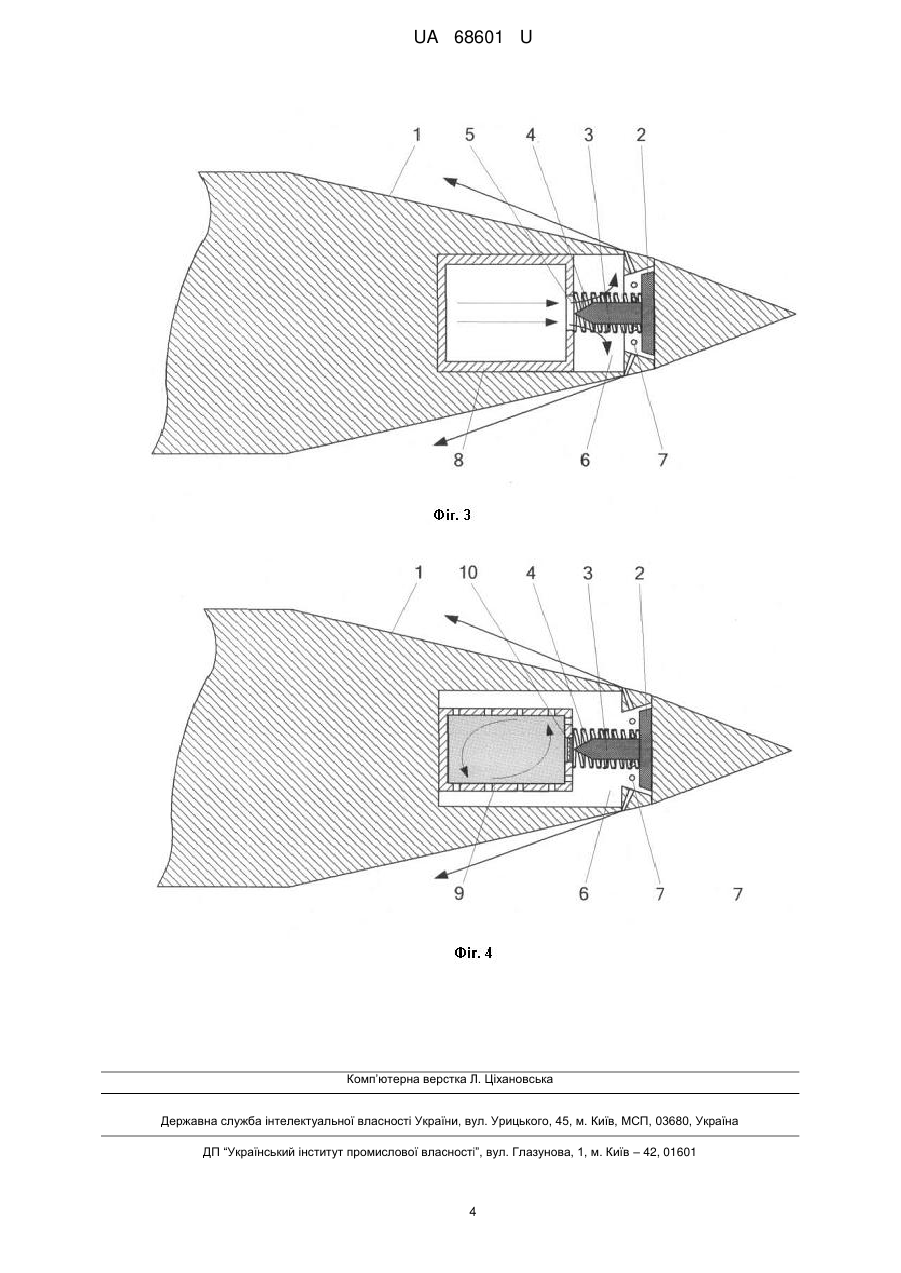

Реферат: Активно-реактивний артилерійський снаряд містить накопичувальну порожнину, яка розміщена симетрично всередині головної частини снаряда і в своїй передній частині з'єднана з зовнішньою атмосферою радіально розташованими газовивідними отворами. UA 68601 U (12) UA 68601 U UA 68601 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, а саме - до снарядів для артилерійських гармат. Відомий дульний активно-реактивний артилерійський снаряд [деклараційний патент України 6 № 36231 МПК F42B12/00, опубл. 16.04.2001]. У корпусі даного снаряда розміщена внутрішня порожнина, через яку позаснарядні гази надходять до соплового блока, розміщеного з внутрішньої сторони переднього ведучого герметизуючого пояска. Недоліком такого снаряда є те, що додаткова реактивна сила діє на снаряд лише протягом дуже короткого інтервалу часу, який визначається часом проходження дульного зрізу частини корпусу снаряда між переднім та заднім герметизуючими поясками. 7 Відомий самонавідний снаряд [патент РФ №2265788 МПК F42B10/38, F42B15/01, опубл. 10.12.2005]. У даному снаряді одночасно з відкриттям оптичної системи головки самонаведення виконують корекцію форми повітрозабірного пристрою з збереженням при цьому величини ефективної площі його прохідного перерізу. При цьому снаряд оснащується телескопічно з'єднаними між собою з можливістю розділення двома обтікачами, які закріплені до корпусу носового блока і корпусу рульового приводу з утворенням кільцевого каналу між їх внутрішньою поверхнею і зовнішніми поверхнями носового блока і головки самонаведення. Недоліком такого снаряда є складність механізму трансформації форми снаряда з метою збереження його прохідного перерізу, що знижує його надійність, а також те, що він придатний лише для використання у самонавідних снарядах. Найбільш близьким за технічною суттю є пристрій для збільшення дальності польоту 7 артилерійського снаряда [патент РФ № 2251068 МПК F42B10/38, опубл. 27.04.2005]. Його суть полягає у тому, що в снаряді міститься накопичувальна порожнина, у якій при русі снаряда в каналі ствола акумулюється частина газів позаснарядного простору, а після вильоту снаряда з ствола за рахунок акумульованої у накопичувальній порожнині енергії газів видовжують кормову частину снаряда і надають їй конічної форми. Недоліком даної корисної моделі є її технічна складність, оскільки вона потребує наявності в снаряді рухомих частин, які забезпечуватимуть видовження кормової частини снаряда, а також те, що збільшення дальності польоту снаряда досягається лише за рахунок зменшення вихрового (донного) опору повітря руху снаряда. Вплив вказаного опору на дальність польоту снаряда є значним лише при невеликих швидкостях польоту, в той час коли основною складовою опору при типових для більшості снарядів надзвукових швидкостях є хвильовий опір та опір тертя повітря. В основу корисної моделі поставлена задача створення активно-реактивного артилерійського снаряда, в якому за рахунок введення нових елементів і зв'язків досягається зменшення опору тертя повітря атмосфери і отримується додаткова реактивна тяга. Поставлена задача вирішується тим, що в активно-реактивний артилерійський снаряд, що містить накопичувальну порожнину, яка розміщена симетрично всередині головної частини снаряда і в своїй передній частині з'єднана з зовнішньою атмосферою радіально розташованими газовивідними отворами, причому всередині накопичувальної порожнини розміщена рухома конусоподібна активуюча вставка та герметичний балон з стисненим газом (ємність з пороховим зарядом, в стінках якої є отвори), всередині задньої частини рухомої конусоподібної активуючої вставки розміщений жорстко закріплений на ній шток з конусоподібним закінченням, що центрується навпроти мембрани балона з стисненим газом (капсуля-спалахувача ємності з пороховим зарядом), вихідне положення рухомої активуючої вставки фіксується пружиною, яка розміщена на штоку між рухомою конусоподібною активуючою вставкою і балоном з стисненим газом, рухома конусоподібна активуюча вставка герметизує газовивідні отвори під час руху снаряда в каналі ствола, а при русі снаряда за межами каналу ствола під дією пружини повертається в вихідне положення. На Фіг. 1 наведено загальний вигляд в розрізі активно-реактивного снаряда до моменту початку руху в каналі ствола. На Фіг. 2 наведено загальний вигляд в розрізі активно-реактивного снаряда під час його руху в каналі ствола. На Фіг. 3 наведено загальний вигляд в розрізі активно-реактивного снаряда під час його руху в повітрі атмосфери після вильоту з каналу ствола. На Фіг. 4 наведено загальний вигляд в розрізі активно-реактивного снаряда у випадку встановлення ємності з пороховим зарядом. Основними елементами конструкції запропонованого активно-реактивний снаряда є: корпус снаряда 1, рухома конусоподібна активуюча вставка 2, шток з конусоподібним закінченням 3, пружина 4, мембрана герметичного балона з стисненим газом 5, накопичувальна порожнина 6, 1 UA 68601 U 5 10 15 20 газовипускні отвори 7, герметичний балон з стисненим газом 8, ємність з пороховим зарядом 9, капсуль-спалахувач ємності з пороховим зарядом 10. Особливості функціонування запропонованого активно-реактивного снаряда полягають в наступному. На початковій стадії пострілу порохові гази метального заряду спричиняють розгін активно-реактивного снаряда за рахунок дії сили їх тиску. Водночас, під дією сили інерції шток з конусоподібним закінченням 3 порушує цілісність мембрани 5 (ініціює пробиття капсуляспалахувача 10), що призводить до розгерметизації балона з стисненим газом 8 (загоряння пороху в ємності з пороховим зарядом 9), а рухома конусоподібна активуюча вставка 2 перекриває газовипускні отвори 7, чим запобігає миттєвому відтоку газу (або порохового газу) у зовнішню атмосферу, який миттєво заповнює накопичувальну порожнину 6. Після вильоту активно-реактивного снаряда з каналу ствола дія сили тиску порохових газів метального заряду різко зменшується, а з нею і сила інерції, тому під дією сили пружності пружини 4 рухома конусоподібна активуюча вставка 2 разом з штоком 3 повертається у вихідне положення і відкриває газовипускні отвори 7, в результаті чого акумульовані в накопичувальній порожнині 6 гази вириваються назовні через радіально розташовані газовипускні отвори 7. Причому газовипускні отвори 7 виконані таким чином, що струмені газу (порохових газів), які виходять через них, об'єднуються в суцільний потік, який повністю огортає корпус снаряда і тим самим ізолює його від взаємодії з повітрям атмосфери, за рахунок чого досягається зменшення опору тертя повітря атмосфери. Крім того, цей потік газу (порохових газів) спричиняє виникнення додаткової реактивної тяги. Зазначені фактори в сукупності призводять до збільшення дальності польоту артилерійського снаряда. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Активно-реактивний артилерійський снаряд, що містить накопичувальну порожнину, який відрізняється тим, що накопичувальна порожнина розміщена симетрично всередині головної частини снаряда і в своїй передній частині з'єднана з зовнішньою атмосферою радіально розташованими газовивідними отворами, причому всередині накопичувальної порожнини розміщена рухома конусоподібна активуюча вставка та герметичний балон з стисненим газом, який жорстко закріплений в накопичувальній порожнині, всередині задньої частини рухомої конусоподібної активуючої вставки розміщений жорстко закріплений на ній шток з конусоподібним закінченням, що центрується навпроти мембрани балона з стисненим газом, вихідне положення рухомої активуючої вставки фіксується пружиною, яка розміщена на штоку між активуючою вставкою і балоном з стисненим газом, причому рухома конусоподібна активуюча вставка герметизує газовивідні отвори під час руху снаряда в каналі ствола, а при русі снаряда за межами каналу ствола під дією пружини повертається в вихідне положення. 2. Активно-реактивний артилерійський снаряд за п. 1, який відрізняється тим, що герметичний балон з стисненим газом замінюється на ємність з пороховим зарядом, у стінках якої є отвори для відводу порохових газів в накопичувальну порожнину, причому на місці мембрани балона з стисненим газом розташований вмонтований в ємність з пороховим зарядом капсульспалахувач. 2 UA 68601 U 3 UA 68601 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
