Кришка для контейнера, зокрема для пляшки

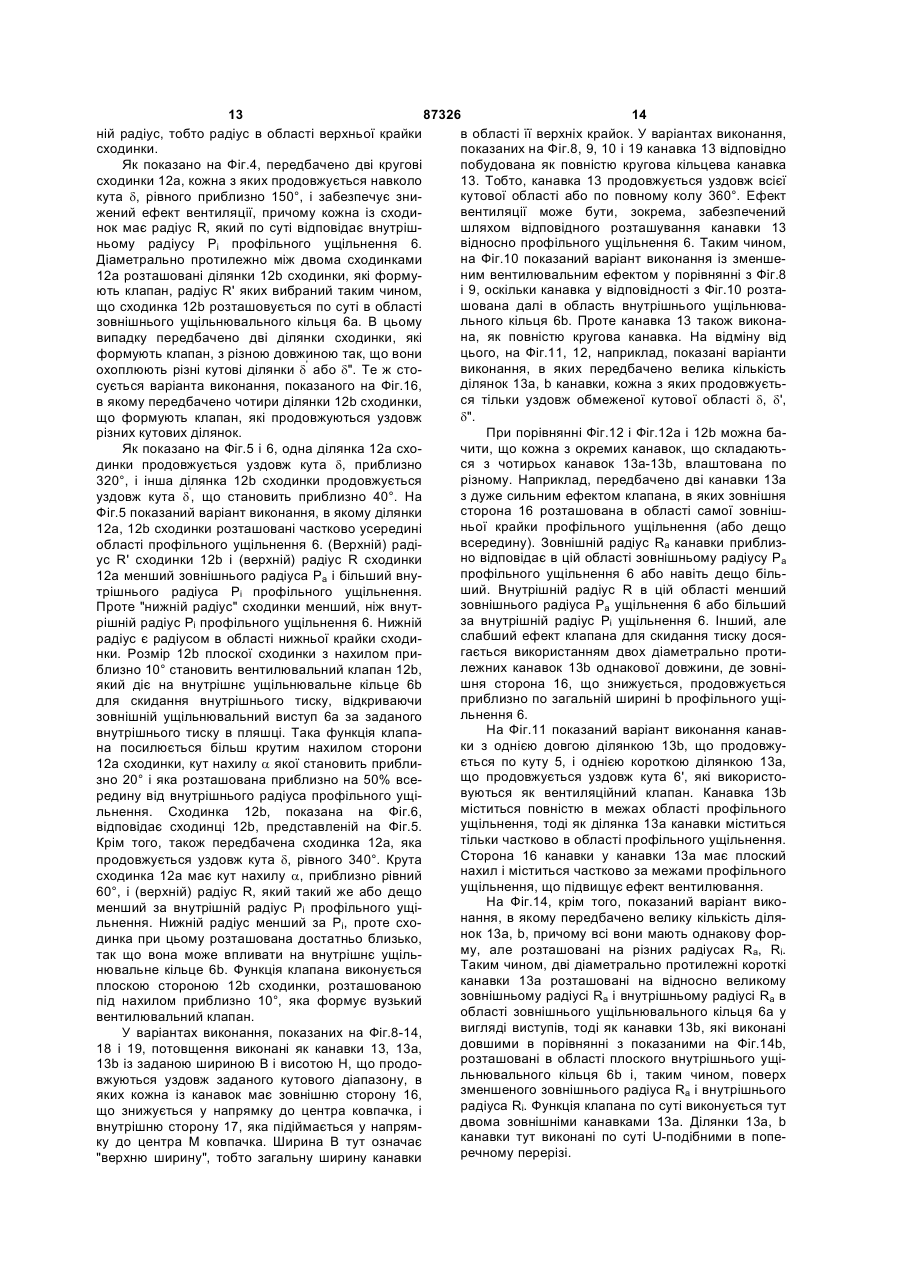

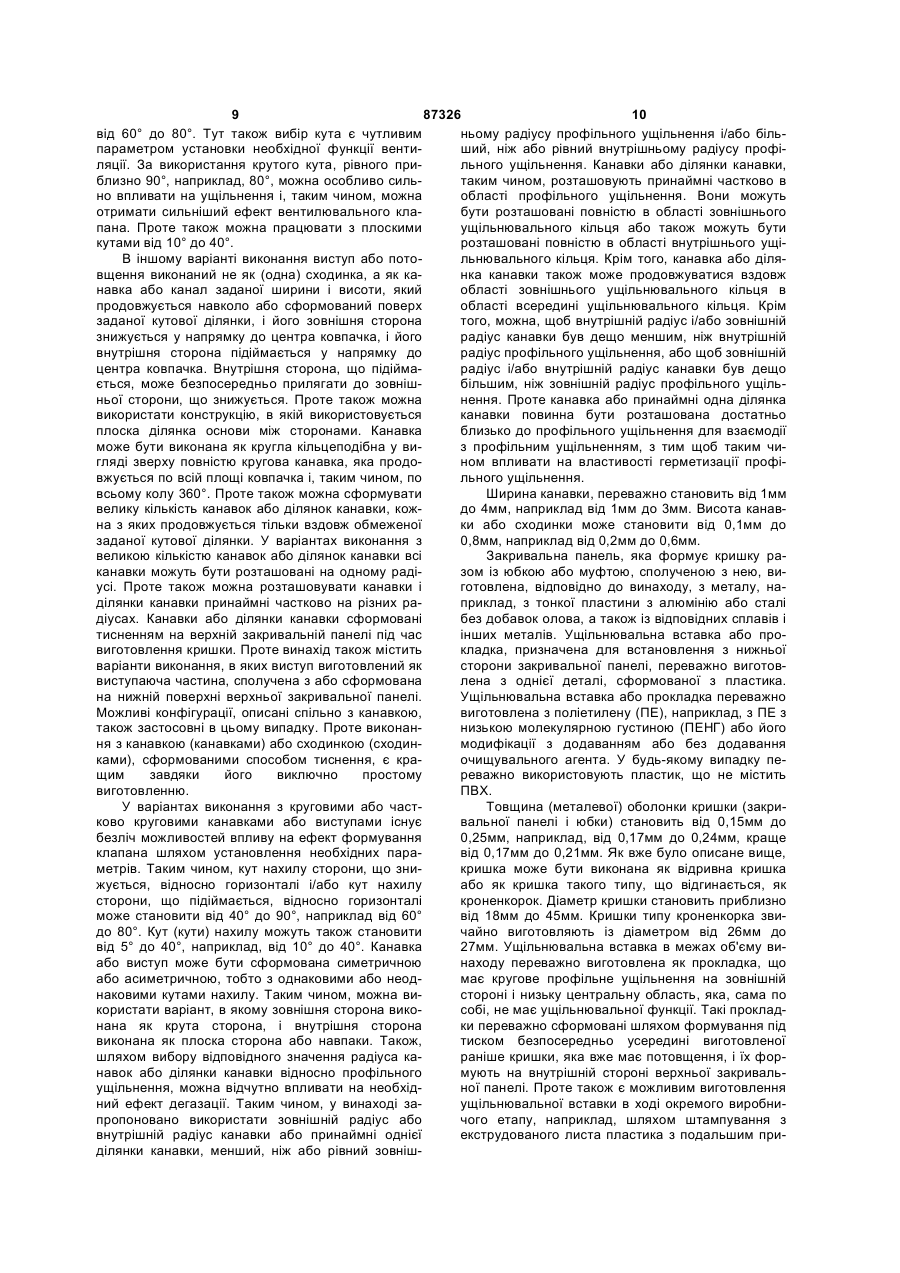

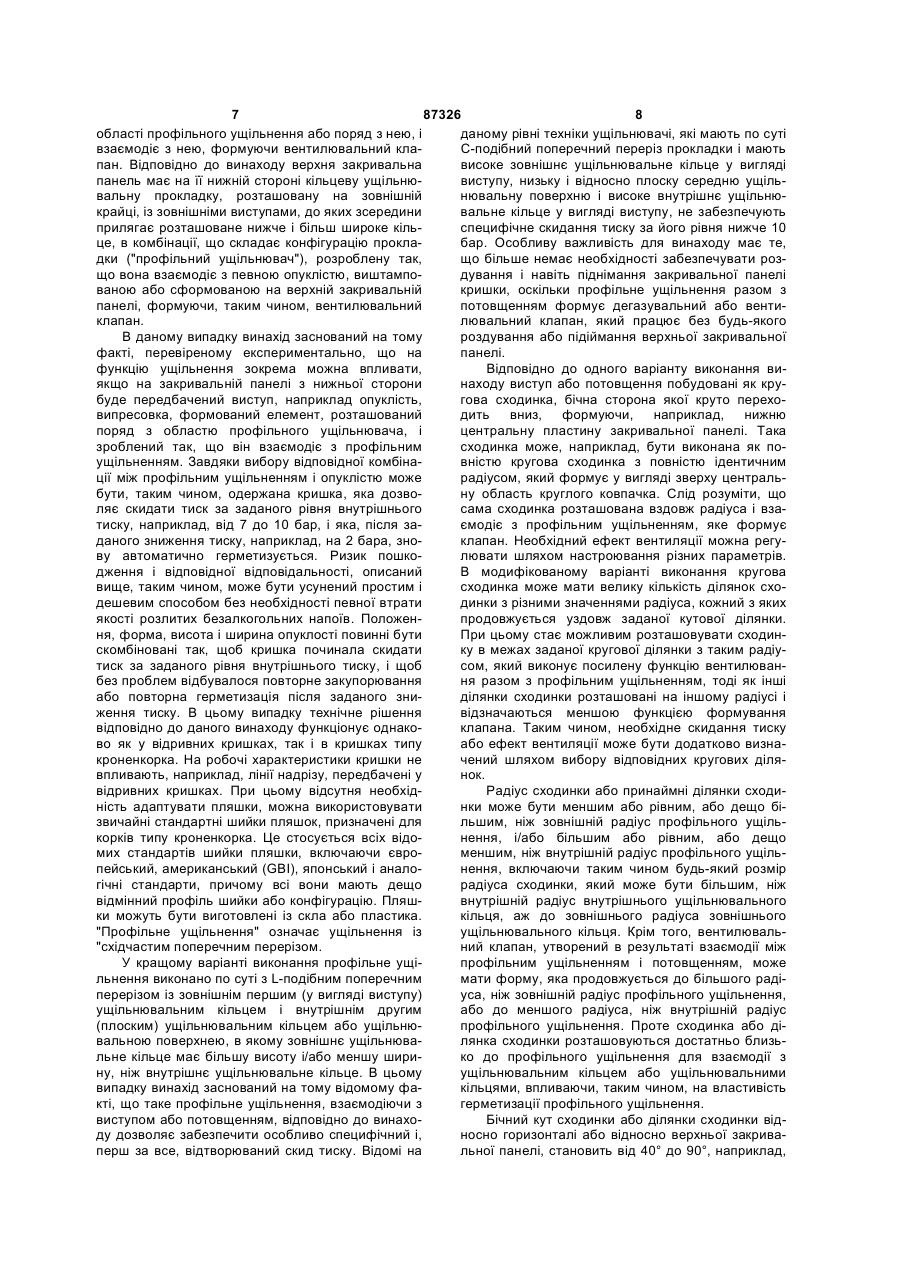

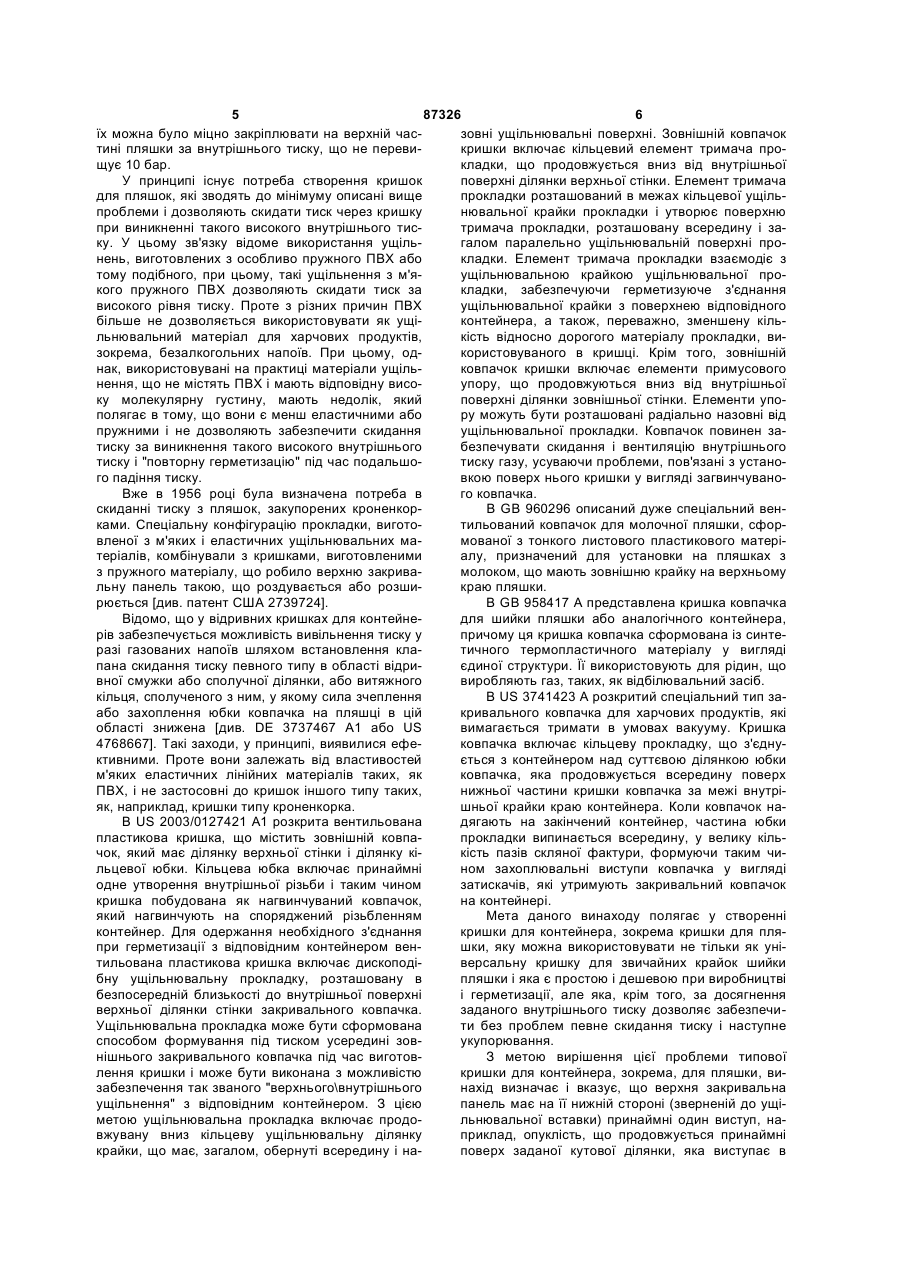

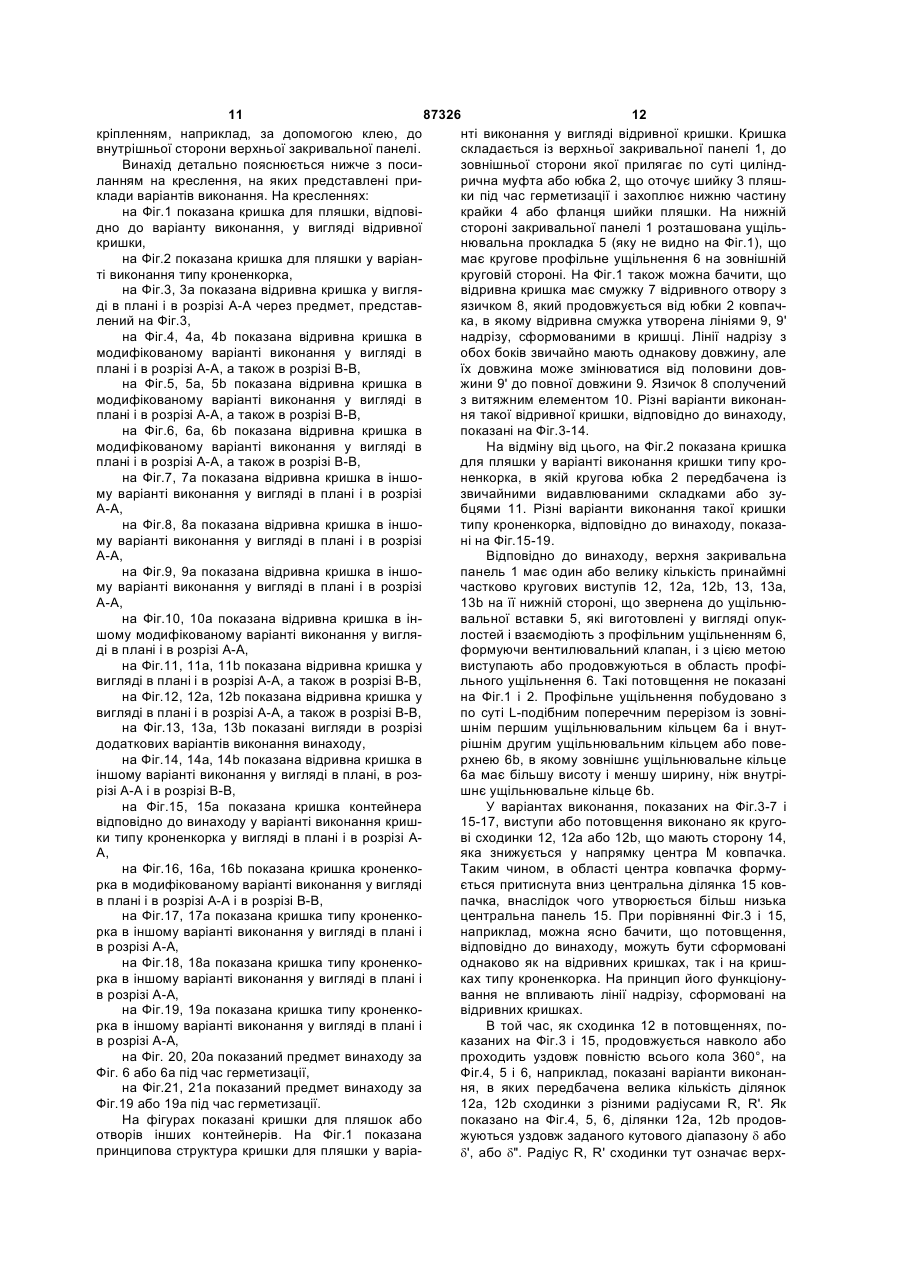

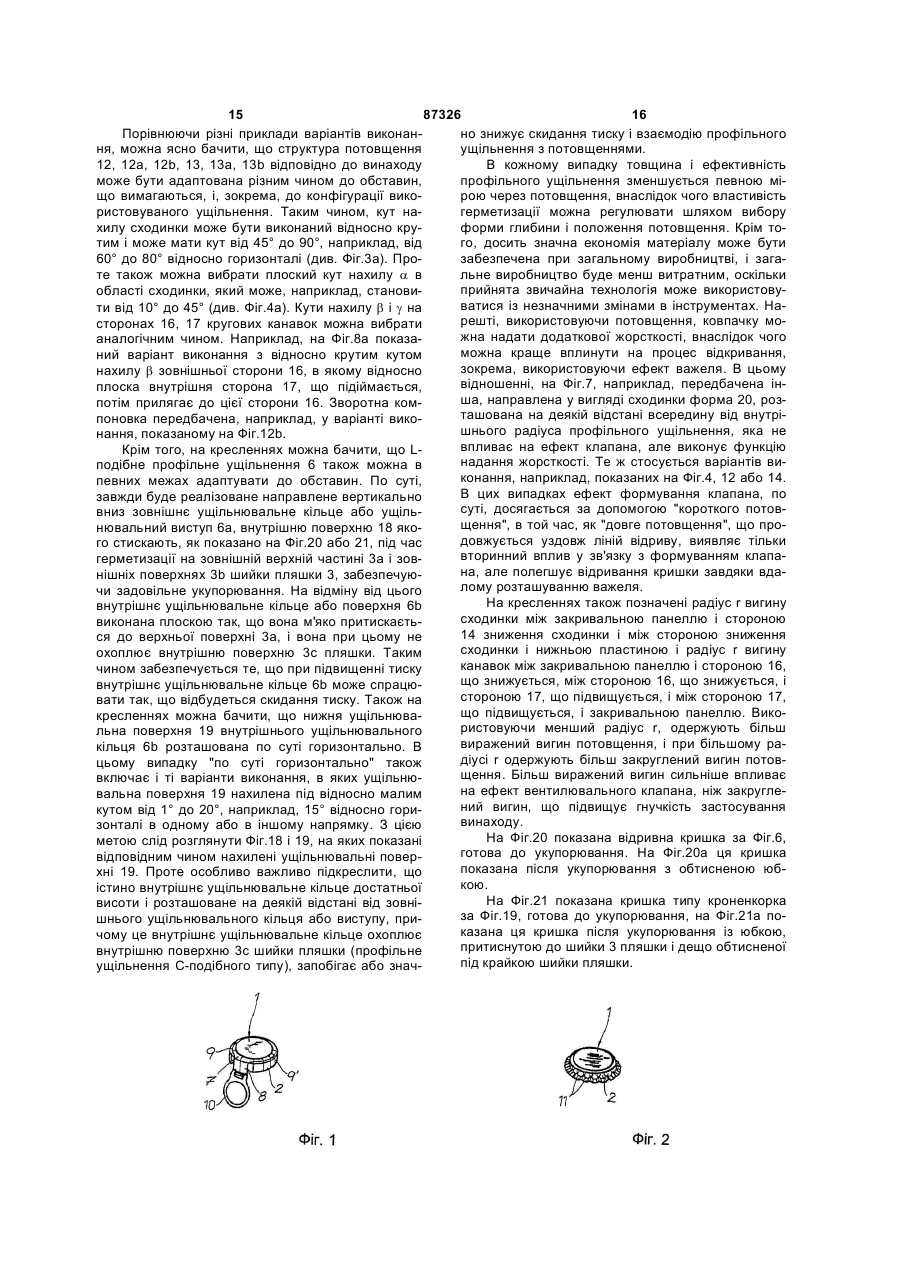

1. Кришка для пляшки для газованих безалкогольних напоїв, яка виконана як кришка типу кроненкорка або відривна кришка, що містить верхню закривальну панель (1), виготовлену із металу, і містить кругову муфту або юбку (2), що прилягає зовні до закривальної панелі (1), в якій ущільнювальна вставка (5) розташована на нижній стороні закривальної панелі (1), яка має кругове профільне ущільнення (6) на зовнішній стороні, яка відрізняється тим, що на нижній стороні верхньої закривальної панелі (1) розташоване принаймні одне потовщення (12, 12а, 12b, 13, 13а, 13b), що продовжується принаймні уздовж кутової ділянки, яка продовжується в область профільного ущільнення (6) або близько до неї і взаємодіє з нею, формуючи клапан. 2. Кришка за п. 1, яка відрізняється тим, що профільне ущільнення (6) виконано з по суті Lподібним поперечним перерізом із зовнішнім першим ущільнювальним кільцем (6а) і внутрішнім другим ущільнювальним кільцем (6b), в якому зовнішнє ущільнювальне кільце (6а) має більшу висоту і/або меншу ширину, ніж внутрішнє ущільнювальне кільце (6b). 3. Кришка за п. 1 або 2, яка відрізняється тим, що потовщення виконано як кругова сходинка (12, 12а, 12b) із стороною (14), яка знижується у напрямку до центра (М) панелі, формуючи, наприклад, притиснуту вниз центральну область (15) ковпачка. 4. Кришка за п. 3, яка відрізняється тим, що кругова сходинка має багато ділянок (12а, 12b) сходинки з різними радіусами (R, R'), кожен з яких 2 (19) 1 3 87326 4 18. Кришка за одним із пп. 3-17, яка відрізняється 14. Кришка за будь-яким із пп. 8-13, яка відрізнятим, що висота (Н) канавки або сходинки станоється тим, що зовнішній радіус (Ra) і/або внутрівить від 0,1 мм до 0,8 мм, наприклад від 0,2 мм до шній радіус (Ri) канавки або принаймні однієї діля0,6 мм. нки канавки більший, ніж зовнішній радіус (Ра) 19. Кришка за одним із пп. 1-18, яка відрізняється профільного ущільнення (6), або менший, ніж внутим, що форму, положення, висоту і, якщо відповітрішній радіус (Рі) профільного ущільнення (6). дає, ширину канавки (канавок) або сходинки (схо15. Кришка за будь-яким із пп. 8-14, яка відрізнядинок) встановлюють залежно від профільного ється тим, що бічний кут (b) сторони (16), яка зниущільнення так, щоб клапан відкривався за задажується, відносно горизонталі, і/або бічний кут (g) ного значення внутрішнього тиску, що становить, сторони (17), яка підвищується, відносно горизоннаприклад, від 6 бар до 10 бар, і потім знову заталі, становить, приблизно, від 40° до 90°, наприкривався після падіння тиску на задану різницю, клад від 60° до 80°. що становить, наприклад, від 0,5 бар до 3 бар. 16. Кришка за будь-яким із пп. 8-15, яка відрізня20. Кришка за будь-яким із пп. 1-19, яка відрізняється тим, що бічний кут (b) сторони (16), яка зниється тим, що радіус (r) вигину сходинки станожується, відносно горизонталі, і/або бічний кут (g) вить від 0,2 до 1,5 мм, наприклад від 0,3 мм до 1,0 сторони (17), яка підвищується, відносно горизонмм, або тим, що радіус (r) вигину канавки або діталі, становить від 5° до 40°, наприклад від 10° до лянки канавки становить від 0,2 мм до 1,0 мм, на15°. приклад від 0,3 мм до 0,8 мм. 17. Кришка за будь-яким із пп. 8-16, яка відрізняється тим, що ширина (В) канавки становить від 1 мм до 5 мм, наприклад від 1 мм до 3 мм. Винахід стосується кришки для контейнера, зокрема, для пляшки, яка має верхню закривальну панель і кругову манжету або юбку, що прилягає до закривальної панелі із зовнішньої сторони, в якій ущільнювальний вкладень або прокладка розташовані на нижній стороні закривальної панелі, яка має ущільнення з круговим профілем уздовж зовнішнього контура. Така кришка також відома як (закривальна) кришка або (закривальний) ковпачок. Кришка в межах об'єму винаходу є, зокрема, кришкою для пляшки, яка може бути збудована, наприклад, як кришка типу кроненкорка або відривна кришка. Кришки такого типу герметизують на контейнері, використовуючи операцію обжимання. В обох випадках верхню закривальну панель кришки, в якій встановлено профільне ущільнення, притискають до верхньої частини пляшки під час герметизації кришки на пляшці. Круговий поясок або манжета, яка формує циліндричну юбку кришки, оточує крайку шийки пляшки після герметизації, при цьому нижня частина юбки забезпечує щільне захоплення під кільцем крайки. У варіанті виконання, який направлений на кришку типу кроненкорка, юбка сформована із звичайним штампуванням кроненкорка або зубцями, при цьому складки притискаються до і дещо під кільце крайки, забезпечуючи відповідне захоплення. Кришка типу кроненкорка означає стандартну кришку типу кроненкорка, яку відкривають, використовуючи якийнебудь інструмент, а також, відгвинчуваний кроненкорок, який можна відгвинчувати рукою при відкриванні або який також можна відгинати, використовуючи інструмент для стандартного кроненкорка. У разі відривної кришки для контейнера юбку загинають із утворенням складок під нижнім кільцем крайки і при цьому | передбачають відривну смужку, яка утворюється за допомогою лінії надрізу на закривальній панелі і на юбці, в якій така відривна смужка продовжується як язичок, виступаючий за межі юбки, і витягуваний еле мент, наприклад, витяжне кільце, сполучений з цим язичком. Кришки для пляшок відомі в широкому діапазоні варіантів виконання як у вигляді кришки типу кроненкорка, так і у вигляді відривної кришки. При роботі з газованими рідинами в пляшках постійно виникає проблема. Наприклад, для забезпечення високої і постійної якості газованих безалкогольних напоїв пляшки повинні бути надійно закриті, причому встановлені кришки повинні усувати будьякий витік вуглекислого газу. В цьому випадку виникає проблема, яка полягає в тому, що всередині пляшок, заповнених газованими рідинами, може накопичуватися значний внутрішній тиск. Такий високий внутрішній тиск може, зокрема, виникати, коли рідина в заповненій закритій пляшці піддається дії високих температур і/або різких рухів, наприклад, під час транспортування. При цьому можуть виникнути істотні проблеми, оскільки за такого високого тиску існує ризик, що пляшки, незалежно від того, виконані вони із скла чи пластика, можуть вибухнути або розірватися. З цим пов'язаний значний ризик для користувача або розташованих поряд третіх сторін. Те саме стосується випадку, коли кришка герметизується шляхом обжимання, наприклад, із використанням кришки типу кроненкорка, під дією такого високого внутрішнього тиску така кришка може бути різко зірвана з верхньої частини пляшки. Для виробників пляшкових кришок і для виготівників безалкогольних напоїв або пляшок такий ризик у даний час є практично неприйнятним власне через ризик і через зобов'язання, що виникають у зв'язку з цим. Не зважаючи на це, слід враховувати, що повинна забезпечуватися можливість для заповнених і закритих пляшок легко опиратися тиску 6 бар без якої-небудь істотної втрати тиску, оскільки безалкогольні напої зазнають такого тиску, наприклад, під час процесу пастеризації. З цієї причини, кроненкорки і інші кришки виготовляють так, щоб 5 87326 6 їх можна було міцно закріплювати на верхній часзовні ущільнювальні поверхні. Зовнішній ковпачок тині пляшки за внутрішнього тиску, що не перевикришки включає кільцевий елемент тримача прощує 10 бар. кладки, що продовжується вниз від внутрішньої У принципі існує потреба створення кришок поверхні ділянки верхньої стінки. Елемент тримача для пляшок, які зводять до мінімуму описані вище прокладки розташований в межах кільцевої ущільпроблеми і дозволяють скидати тиск через кришку нювальної крайки прокладки і утворює поверхню при виникненні такого високого внутрішнього тистримача прокладки, розташовану всередину і заку. У цьому зв'язку відоме використання ущільгалом паралельно ущільнювальній поверхні пронень, виготовлених з особливо пружного ПВХ або кладки. Елемент тримача прокладки взаємодіє з тому подібного, при цьому, такі ущільнення з м'яущільнювальною крайкою ущільнювальної прокого пружного ПВХ дозволяють скидати тиск за кладки, забезпечуючи герметизуюче з'єднання високого рівня тиску. Проте з різних причин ПВХ ущільнювальної крайки з поверхнею відповідного більше не дозволяється використовувати як ущіконтейнера, а також, переважно, зменшену кільльнювальний матеріал для харчових продуктів, кість відносно дорогого матеріалу прокладки, визокрема, безалкогольних напоїв. При цьому, одкористовуваного в кришці. Крім того, зовнішній нак, використовувані на практиці матеріали ущільковпачок кришки включає елементи примусового нення, що не містять ПВХ і мають відповідну висоупору, що продовжуються вниз від внутрішньої ку молекулярну густину, мають недолік, який поверхні ділянки зовнішньої стінки. Елементи упополягає в тому, що вони є менш еластичними або ру можуть бути розташовані радіально назовні від пружними і не дозволяють забезпечити скидання ущільнювальної прокладки. Ковпачок повинен затиску за виникнення такого високого внутрішнього безпечувати скидання і вентиляцію внутрішнього тиску і "повторну герметизацію" під час подальшотиску газу, усуваючи проблеми, пов'язані з устаного падіння тиску. вкою поверх нього кришки у вигляді загвинчуваноВже в 1956 році була визначена потреба в го ковпачка. скиданні тиску з пляшок, закупорених кроненкорВ GB 960296 описаний дуже спеціальний венками. Спеціальну конфігурацію прокладки, вигототильований ковпачок для молочної пляшки, сфорвленої з м'яких і еластичних ущільнювальних мамованої з тонкого листового пластикового матерітеріалів, комбінували з кришками, виготовленими алу, призначений для установки на пляшках з з пружного матеріалу, що робило верхню закривамолоком, що мають зовнішню крайку на верхньому льну панель такою, що роздувається або розшикраю пляшки. рюється [див. патент США 2739724]. В GB 958417 А представлена кришка ковпачка Відомо, що у відривних кришках для контейнедля шийки пляшки або аналогічного контейнера, рів забезпечується можливість вивільнення тиску у причому ця кришка ковпачка сформована із синтеразі газованих напоїв шляхом встановлення клатичного термопластичного матеріалу у вигляді пана скидання тиску певного типу в області відриєдиної структури. Її використовують для рідин, що вної смужки або сполучної ділянки, або витяжного виробляють газ, таких, як відбілювальний засіб. кільця, сполученого з ним, у якому сила зчеплення В US 3741423 А розкритий спеціальний тип заабо захоплення юбки ковпачка на пляшці в цій кривального ковпачка для харчових продуктів, які області знижена [див. DE 3737467 А1 або US вимагається тримати в умовах вакууму. Кришка 4768667]. Такі заходи, у принципі, виявилися ефековпачка включає кільцеву прокладку, що з'єднуктивними. Проте вони залежать від властивостей ється з контейнером над суттєвою ділянкою юбки м'яких еластичних лінійних матеріалів таких, як ковпачка, яка продовжується всередину поверх ПВХ, і не застосовні до кришок іншого типу таких, нижньої частини кришки ковпачка за межі внутріяк, наприклад, кришки типу кроненкорка. шньої крайки краю контейнера. Коли ковпачок наВ US 2003/0127421 Α1 розкрита вентильована дягають на закінчений контейнер, частина юбки пластикова кришка, що містить зовнішній ковпапрокладки випинається всередину, у велику кільчок, який має ділянку верхньої стінки і ділянку кікість пазів скляної фактури, формуючи таким чильцевої юбки. Кільцева юбка включає принаймні ном захоплювальні виступи ковпачка у вигляді одне утворення внутрішньої різьби і таким чином затискачів, які утримують закривальний ковпачок кришка побудована як нагвинчуваний ковпачок, на контейнері. який нагвинчують на споряджений різьбленням Мета даного винаходу полягає у створенні контейнер. Для одержання необхідного з'єднання кришки для контейнера, зокрема кришки для пляпри герметизації з відповідним контейнером веншки, яку можна використовувати не тільки як унітильована пластикова кришка включає дископодіверсальну кришку для звичайних крайок шийки бну ущільнювальну прокладку, розташовану в пляшки і яка є простою і дешевою при виробництві безпосередній близькості до внутрішньої поверхні і герметизації, але яка, крім того, за досягнення верхньої ділянки стінки закривального ковпачка. заданого внутрішнього тиску дозволяє забезпечиУщільнювальна прокладка може бути сформована ти без проблем певне скидання тиску і наступне способом формування під тиском усередині зовукупорювання. нішнього закривального ковпачка під час виготовЗ метою вирішення цієї проблеми типової лення кришки і може бути виконана з можливістю кришки для контейнера, зокрема, для пляшки, визабезпечення так званого "верхнього\внутрішнього нахід визначає і вказує, що верхня закривальна ущільнення" з відповідним контейнером. З цією панель має на її нижній стороні (зверненій до ущіметою ущільнювальна прокладка включає продольнювальної вставки) принаймні один виступ, навжувану вниз кільцеву ущільнювальну ділянку приклад, опуклість, що продовжується принаймні крайки, що має, загалом, обернуті всередину і наповерх заданої кутової ділянки, яка виступає в 7 87326 8 області профільного ущільнення або поряд з нею, і даному рівні техніки ущільнювачі, які мають по суті взаємодіє з нею, формуючи вентилювальний клаС-подібний поперечний переріз прокладки і мають пан. Відповідно до винаходу верхня закривальна високе зовнішнє ущільнювальне кільце у вигляді панель має на її нижній стороні кільцеву ущільнювиступу, низьку і відносно плоску середню ущільвальну прокладку, розташовану на зовнішній нювальну поверхню і високе внутрішнє ущільнюкрайці, із зовнішніми виступами, до яких зсередини вальне кільце у вигляді виступу, не забезпечують прилягає розташоване нижче і більш широке кільспецифічне скидання тиску за його рівня нижче 10 це, в комбінації, що складає конфігурацію проклабар. Особливу важливість для винаходу має те, дки ("профільний ущільнювач"), розроблену так, що більше немає необхідності забезпечувати розщо вона взаємодіє з певною опуклістю, виштамподування і навіть піднімання закривальної панелі ваною або сформованою на верхній закривальній кришки, оскільки профільне ущільнення разом з панелі, формуючи, таким чином, вентилювальний потовщенням формує дегазувальний або вентиклапан. лювальний клапан, який працює без будь-якого В даному випадку винахід заснований на тому роздування або підіймання верхньої закривальної факті, перевіреному експериментально, що на панелі. функцію ущільнення зокрема можна впливати, Відповідно до одного варіанту виконання виякщо на закривальній панелі з нижньої сторони находу виступ або потовщення побудовані як крубуде передбачений виступ, наприклад опуклість, гова сходинка, бічна сторона якої круто переховипресовка, формований елемент, розташований дить вниз, формуючи, наприклад, нижню поряд з областю профільного ущільнювача, і центральну пластину закривальної панелі. Така зроблений так, що він взаємодіє з профільним сходинка може, наприклад, бути виконана як поущільненням. Завдяки вибору відповідної комбінавністю кругова сходинка з повністю ідентичним ції між профільним ущільненням і опуклістю може радіусом, який формує у вигляді зверху центральбути, таким чином, одержана кришка, яка дозвону область круглого ковпачка. Слід розуміти, що ляє скидати тиск за заданого рівня внутрішнього сама сходинка розташована вздовж радіуса і взатиску, наприклад, від 7 до 10 бар, і яка, після заємодіє з профільним ущільненням, яке формує даного зниження тиску, наприклад, на 2 бара, зноклапан. Необхідний ефект вентиляції можна регуву автоматично герметизується. Ризик пошколювати шляхом настроювання різних параметрів. дження і відповідної відповідальності, описаний В модифікованому варіанті виконання кругова вище, таким чином, може бути усунений простим і сходинка може мати велику кількість ділянок сходешевим способом без необхідності певної втрати динки з різними значеннями радіуса, кожний з яких якості розлитих безалкогольних напоїв. Положенпродовжується уздовж заданої кутової ділянки. ня, форма, висота і ширина опуклості повинні бути При цьому стає можливим розташовувати сходинскомбіновані так, щоб кришка починала скидати ку в межах заданої кругової ділянки з таким радіутиск за заданого рівня внутрішнього тиску, і щоб сом, який виконує посилену функцію вентилюванбез проблем відбувалося повторне закупорювання ня разом з профільним ущільненням, тоді як інші або повторна герметизація після заданого зниділянки сходинки розташовані на іншому радіусі і ження тиску. В цьому випадку технічне рішення відзначаються меншою функцією формування відповідно до даного винаходу функціонує однакоклапана. Таким чином, необхідне скидання тиску во як у відривних кришках, так і в кришках типу або ефект вентиляції може бути додатково визнакроненкорка. На робочі характеристики кришки не чений шляхом вибору відповідних кругових ділявпливають, наприклад, лінії надрізу, передбачені у нок. відривних кришках. При цьому відсутня необхідРадіус сходинки або принаймні ділянки сходиність адаптувати пляшки, можна використовувати нки може бути меншим або рівним, або дещо бізвичайні стандартні шийки пляшок, призначені для льшим, ніж зовнішній радіус профільного ущількорків типу кроненкорка. Це стосується всіх відонення, і/або більшим або рівним, або дещо мих стандартів шийки пляшки, включаючи євроменшим, ніж внутрішній радіус профільного ущільпейський, американський (GBI), японський і аналонення, включаючи таким чином будь-який розмір гічні стандарти, причому всі вони мають дещо радіуса сходинки, який може бути більшим, ніж відмінний профіль шийки або конфігурацію. Пляшвнутрішній радіус внутрішнього ущільнювального ки можуть бути виготовлені із скла або пластика. кільця, аж до зовнішнього радіуса зовнішнього "Профільне ущільнення" означає ущільнення із ущільнювального кільця. Крім того, вентилюваль"східчастим поперечним перерізом. ний клапан, утворений в результаті взаємодії між У кращому варіанті виконання профільне ущіпрофільним ущільненням і потовщенням, може льнення виконано по суті з L-подібним поперечним мати форму, яка продовжується до більшого радіперерізом із зовнішнім першим (у вигляді виступу) уса, ніж зовнішній радіус профільного ущільнення, ущільнювальним кільцем і внутрішнім другим або до меншого радіуса, ніж внутрішній радіус (плоским) ущільнювальним кільцем або ущільнюпрофільного ущільнення. Проте сходинка або дівальною поверхнею, в якому зовнішнє ущільнювалянка сходинки розташовуються достатньо близьльне кільце має більшу висоту і/або меншу ширико до профільного ущільнення для взаємодії з ну, ніж внутрішнє ущільнювальне кільце. В цьому ущільнювальним кільцем або ущільнювальними випадку винахід заснований на тому відомому факільцями, впливаючи, таким чином, на властивість кті, що таке профільне ущільнення, взаємодіючи з герметизації профільного ущільнення. виступом або потовщенням, відповідно до винахоБічний кут сходинки або ділянки сходинки відду дозволяє забезпечити особливо специфічний і, носно горизонталі або відносно верхньої закриваперш за все, відтворюваний скид тиску. Відомі на льної панелі, становить від 40° до 90°, наприклад, 9 87326 10 від 60° до 80°. Тут також вибір кута є чутливим ньому радіусу профільного ущільнення і/або більпараметром установки необхідної функції вентиший, ніж або рівний внутрішньому радіусу профіляції. За використання крутого кута, рівного прильного ущільнення. Канавки або ділянки канавки, близно 90°, наприклад, 80°, можна особливо сильтаким чином, розташовують принаймні частково в но впливати на ущільнення і, таким чином, можна області профільного ущільнення. Вони можуть отримати сильніший ефект вентилювального клабути розташовані повністю в області зовнішнього пана. Проте також можна працювати з плоскими ущільнювального кільця або також можуть бути кутами від 10° до 40°. розташовані повністю в області внутрішнього ущіВ іншому варіанті виконання виступ або потольнювального кільця. Крім того, канавка або ділявщення виконаний не як (одна) сходинка, а як канка канавки також може продовжуватися вздовж навка або канал заданої ширини і висоти, який області зовнішнього ущільнювального кільця в продовжується навколо або сформований поверх області всередині ущільнювального кільця. Крім заданої кутової ділянки, і його зовнішня сторона того, можна, щоб внутрішній радіус і/або зовнішній знижується у напрямку до центра ковпачка, і його радіус канавки був дещо меншим, ніж внутрішній внутрішня сторона підіймається у напрямку до радіус профільного ущільнення, або щоб зовнішній центра ковпачка. Внутрішня сторона, що підіймарадіус і/або внутрішній радіус канавки був дещо ється, може безпосередньо прилягати до зовнішбільшим, ніж зовнішній радіус профільного ущільньої сторони, що знижується. Проте також можна нення. Проте канавка або принаймні одна ділянка використати конструкцію, в якій використовується канавки повинна бути розташована достатньо плоска ділянка основи між сторонами. Канавка близько до профільного ущільнення для взаємодії може бути виконана як кругла кільцеподібна у виз профільним ущільненням, з тим щоб таким чигляді зверху повністю кругова канавка, яка продоном впливати на властивості герметизації профівжується по всій площі ковпачка і, таким чином, по льного ущільнення. всьому колу 360°. Проте також можна сформувати Ширина канавки, переважно становить від 1мм велику кількість канавок або ділянок канавки, кождо 4мм, наприклад від 1мм до 3мм. Висота канавна з яких продовжується тільки вздовж обмеженої ки або сходинки може становити від 0,1мм до заданої кутової ділянки. У варіантах виконання з 0,8мм, наприклад від 0,2мм до 0,6мм. великою кількістю канавок або ділянок канавки всі Закривальна панель, яка формує кришку раканавки можуть бути розташовані на одному радізом із юбкою або муфтою, сполученою з нею, виусі. Проте також можна розташовувати канавки і готовлена, відповідно до винаходу, з металу, наділянки канавки принаймні частково на різних раприклад, з тонкої пластини з алюмінію або сталі діусах. Канавки або ділянки канавки сформовані без добавок олова, а також із відповідних сплавів і тисненням на верхній закривальній панелі під час інших металів. Ущільнювальна вставка або провиготовлення кришки. Проте винахід також містить кладка, призначена для встановлення з нижньої варіанти виконання, в яких виступ виготовлений як сторони закривальної панелі, переважно виготоввиступаюча частина, сполучена з або сформована лена з однієї деталі, сформованої з пластика. на нижній поверхні верхньої закривальної панелі. Ущільнювальна вставка або прокладка переважно Можливі конфігурації, описані спільно з канавкою, виготовлена з поліетилену (ПЕ), наприклад, з ПЕ з також застосовні в цьому випадку. Проте виконаннизькою молекулярною густиною (ПЕНГ) або його ня з канавкою (канавками) або сходинкою (сходинмодифікації з додаванням або без додавання ками), сформованими способом тиснення, є краочищувального агента. У будь-якому випадку пещим завдяки його виключно простому реважно використовують пластик, що не містить виготовленню. ПВХ. У варіантах виконання з круговими або частТовщина (металевої) оболонки кришки (закриково круговими канавками або виступами існує вальної панелі і юбки) становить від 0,15мм до безліч можливостей впливу на ефект формування 0,25мм, наприклад, від 0,17мм до 0,24мм, краще клапана шляхом установлення необхідних паравід 0,17мм до 0,21мм. Як вже було описане вище, метрів. Таким чином, кут нахилу сторони, що зникришка може бути виконана як відривна кришка жується, відносно горизонталі і/або кут нахилу або як кришка такого типу, що відгинається, як сторони, що підіймається, відносно горизонталі кроненкорок. Діаметр кришки становить приблизно може становити від 40° до 90°, наприклад від 60° від 18мм до 45мм. Кришки типу кроненкорка звидо 80°. Кут (кути) нахилу можуть також становити чайно виготовляють із діаметром від 26мм до від 5° до 40°, наприклад, від 10° до 40°. Канавка 27мм. Ущільнювальна вставка в межах об'єму виабо виступ може бути сформована симетричною находу переважно виготовлена як прокладка, що або асиметричною, тобто з однаковими або неодмає кругове профільне ущільнення на зовнішній наковими кутами нахилу. Таким чином, можна вистороні і низьку центральну область, яка, сама по користати варіант, в якому зовнішня сторона викособі, не має ущільнювальної функції. Такі прокладнана як крута сторона, і внутрішня сторона ки переважно сформовані шляхом формування під виконана як плоска сторона або навпаки. Також, тиском безпосередньо усередині виготовленої шляхом вибору відповідного значення радіуса караніше кришки, яка вже має потовщення, і їх форнавок або ділянки канавки відносно профільного мують на внутрішній стороні верхньої закривальущільнення, можна відчутно впливати на необхідної панелі. Проте також є можливим виготовлення ний ефект дегазації. Таким чином, у винаході заущільнювальної вставки в ході окремого виробнипропоновано використати зовнішній радіус або чого етапу, наприклад, шляхом штампування з внутрішній радіус канавки або принаймні однієї екструдованого листа пластика з подальшим приділянки канавки, менший, ніж або рівний зовніш 11 87326 12 кріпленням, наприклад, за допомогою клею, до нті виконання у вигляді відривної кришки. Кришка внутрішньої сторони верхньої закривальної панелі. складається із верхньої закривальної панелі 1, до Винахід детально пояснюється нижче з посизовнішньої сторони якої прилягає по суті циліндланням на креслення, на яких представлені прирична муфта або юбка 2, що оточує шийку 3 пляшклади варіантів виконання. На кресленнях: ки під час герметизації і захоплює нижню частину на Фіг.1 показана кришка для пляшки, відповікрайки 4 або фланця шийки пляшки. На нижній дно до варіанту виконання, у вигляді відривної стороні закривальної панелі 1 розташована ущількришки, нювальна прокладка 5 (яку не видно на Фіг.1), що на Фіг.2 показана кришка для пляшки у варіанмає кругове профільне ущільнення 6 на зовнішній ті виконання типу кроненкорка, круговій стороні. На Фіг.1 також можна бачити, що на Фіг.3, 3а показана відривна кришка у виглявідривна кришка має смужку 7 відривного отвору з ді в плані і в розрізі А-А через предмет, представязичком 8, який продовжується від юбки 2 ковпачлений на Фіг.3, ка, в якому відривна смужка утворена лініями 9, 9' на Фіг.4, 4а, 4b показана відривна кришка в надрізу, сформованими в кришці. Лінії надрізу з модифікованому варіанті виконання у вигляді в обох боків звичайно мають однакову довжину, але плані і в розрізі А-А, а також в розрізі В-В, їх довжина може змінюватися від половини довна Фіг.5, 5а, 5b показана відривна кришка в жини 9' до повної довжини 9. Язичок 8 сполучений модифікованому варіанті виконання у вигляді в з витяжним елементом 10. Різні варіанти виконанплані і в розрізі А-А, а також в розрізі В-В, ня такої відривної кришки, відповідно до винаходу, на Фіг.6, 6а, 6b показана відривна кришка в показані на Фіг.3-14. модифікованому варіанті виконання у вигляді в На відміну від цього, на Фіг.2 показана кришка плані і в розрізі А-А, а також в розрізі В-В, для пляшки у варіанті виконання кришки типу крона Фіг.7, 7а показана відривна кришка в іншоненкорка, в якій кругова юбка 2 передбачена із му варіанті виконання у вигляді в плані і в розрізі звичайними видавлюваними складками або зуА-А, бцями 11. Різні варіанти виконання такої кришки на Фіг.8, 8а показана відривна кришка в іншотипу кроненкорка, відповідно до винаходу, показаму варіанті виконання у вигляді в плані і в розрізі ні на Фіг.15-19. А-А, Відповідно до винаходу, верхня закривальна на Фіг.9, 9а показана відривна кришка в іншопанель 1 має один або велику кількість принаймні му варіанті виконання у вигляді в плані і в розрізі частково кругових виступів 12, 12а, 12b, 13, 13а, А-А, 13b на її нижній стороні, що звернена до ущільнюна Фіг.10, 10а показана відривна кришка в інвальної вставки 5, які виготовлені у вигляді опукшому модифікованому варіанті виконання у виглялостей і взаємодіють з профільним ущільненням 6, ді в плані і в розрізі А-А, формуючи вентилювальний клапан, і з цією метою на Фіг.11, 11а, 11b показана відривна кришка у виступають або продовжуються в область профівигляді в плані і в розрізі А-А, а також в розрізі В-В, льного ущільнення 6. Такі потовщення не показані на Фіг.12, 12а, 12b показана відривна кришка у на Фіг.1 і 2. Профільне ущільнення побудовано з вигляді в плані і в розрізі А-А, а також в розрізі В-В, по суті L-подібним поперечним перерізом із зовніна Фіг.13, 13а, 13b показані вигляди в розрізі шнім першим ущільнювальним кільцем 6а і внутдодаткових варіантів виконання винаходу, рішнім другим ущільнювальним кільцем або повена Фіг.14, 14а, 14b показана відривна кришка в рхнею 6b, в якому зовнішнє ущільнювальне кільце іншому варіанті виконання у вигляді в плані, в роз6a має більшу висоту і меншу ширину, ніж внутрірізі А-А і в розрізі В-В, шнє ущільнювальне кільце 6b. на Фіг.15, 15а показана кришка контейнера У варіантах виконання, показаних на Фіг.3-7 і відповідно до винаходу у варіанті виконання криш15-17, виступи або потовщення виконано як кругоки типу кроненкорка у вигляді в плані і в розрізі Аві сходинки 12, 12а або 12b, що мають сторону 14, А, яка знижується у напрямку центра Μ ковпачка. на Фіг.16, 16а, 16b показана кришка кроненкоТаким чином, в області центра ковпачка формурка в модифікованому варіанті виконання у вигляді ється притиснута вниз центральна ділянка 15 ковв плані і в розрізі А-А і в розрізі В-В, пачка, внаслідок чого утворюється більш низька на Фіг.17, 17а показана кришка типу кроненкоцентральна панель 15. При порівнянні Фіг.3 і 15, рка в іншому варіанті виконання у вигляді в плані і наприклад, можна ясно бачити, що потовщення, в розрізі А-А, відповідно до винаходу, можуть бути сформовані на Фіг.18, 18а показана кришка типу кроненкооднаково як на відривних кришках, так і на кришрка в іншому варіанті виконання у вигляді в плані і ках типу кроненкорка. На принцип його функціонув розрізі А-А, вання не впливають лінії надрізу, сформовані на на Фіг.19, 19а показана кришка типу кроненковідривних кришках. рка в іншому варіанті виконання у вигляді в плані і В той час, як сходинка 12 в потовщеннях, пов розрізі А-А, казаних на Фіг.3 і 15, продовжується навколо або на Фіг. 20, 20а показаний предмет винаходу за проходить уздовж повністю всього кола 360°, на Фіг. 6 або 6а під час герметизації, Фіг.4, 5 і 6, наприклад, показані варіанти виконанна Фіг.21, 21а показаний предмет винаходу за ня, в яких передбачена велика кількість ділянок Фіг.19 або 19а під час герметизації. 12а, 12b сходинки з різними радіусами R, R'. Як На фігурах показані кришки для пляшок або показано на Фіг.4, 5, 6, ділянки 12а, 12b продовотворів інших контейнерів. На Фіг.1 показана жуються уздовж заданого кутового діапазону d або принципова структура кришки для пляшки у варіаd', або d". Радіус R, R' сходинки тут означає верх 13 87326 14 в області її верхніх крайок. У варіантах виконання, ній радіус, тобто радіус в області верхньої крайки показаних на Фіг.8, 9, 10 і 19 канавка 13 відповідно сходинки. побудована як повністю кругова кільцева канавка Як показано на Фіг.4, передбачено дві кругові 13. Тобто, канавка 13 продовжується уздовж всієї сходинки 12a, кожна з яких продовжується навколо кутової області або по повному колу 360°. Ефект кута d, рівного приблизно 150°, і забезпечує знивентиляції може бути, зокрема, забезпечений жений ефект вентиляції, причому кожна із сходишляхом відповідного розташування канавки 13 нок має радіус R, який по суті відповідає внутрішвідносно профільного ущільнення 6. Таким чином, ньому радіусу Рi профільного ущільнення 6. на Фіг.10 показаний варіант виконання із зменшеДіаметрально протилежно між двома сходинками ним вентилювальним ефектом у порівнянні з Фіг.8 12а розташовані ділянки 12b сходинки, які формуі 9, оскільки канавка у відповідності з Фіг.10 розтають клапан, радіус R' яких вибраний таким чином, шована далі в область внутрішнього ущільнюващо сходинка 12b розташовується по суті в області льного кільця 6b. Проте канавка 13 також виконазовнішнього ущільнювального кільця 6а. В цьому на, як повністю кругова канавка. На відміну від випадку передбачено дві ділянки сходинки, які цього, на Фіг.11, 12, наприклад, показані варіанти формують клапан, з різною довжиною так, що вони виконання, в яких передбачено велика кількість охоплюють різні кутові ділянки d' або d". Те ж стоділянок 13а, b канавки, кожна з яких продовжуєтьсується варіанта виконання, показаного на Фіг.16, ся тільки уздовж обмеженої кутової області d, d', в якому передбачено чотири ділянки 12b сходинки, d". що формують клапан, які продовжуються уздовж При порівнянні Фіг.12 і Фіг.12а і 12b можна барізних кутових ділянок. чити, що кожна з окремих канавок, що складаютьЯк показано на Фіг.5 і 6, одна ділянка 12а схося з чотирьох канавок 13а-13b, влаштована по динки продовжується уздовж кута d, приблизно різному. Наприклад, передбачено дві канавки 13а 320°, і інша ділянка 12b сходинки продовжується з дуже сильним ефектом клапана, в яких зовнішня уздовж кута d', що становить приблизно 40°. На сторона 16 розташована в області самої зовнішФіг.5 показаний варіант виконання, в якому ділянки ньої крайки профільного ущільнення (або дещо 12а, 12b сходинки розташовані частково усередині всередину). Зовнішній радіус Ra канавки приблизобласті профільного ущільнення 6. (Верхній) радіно відповідає в цій області зовнішньому радіусу Ра ус R' сходинки 12b і (верхній) радіус R сходинки профільного ущільнення 6 або навіть дещо біль12а менший зовнішнього радіуса Ра і більший внуший. Внутрішній радіус R в цій області менший трішнього радіуса Рi профільного ущільнення. зовнішнього радіуса Ра ущільнення 6 або більший Проте "нижній радіус" сходинки менший, ніж внутза внутрішній радіус Рi ущільнення 6. Інший, але рішній радіус Рi профільного ущільнення 6. Нижній слабший ефект клапана для скидання тиску досярадіус є радіусом в області нижньої крайки сходигається використанням двох діаметрально протинки. Розмір 12b плоскої сходинки з нахилом прилежних канавок 13b однакової довжини, де зовніблизно 10° становить вентилювальний клапан 12b, шня сторона 16, що знижується, продовжується який діє на внутрішнє ущільнювальне кільце 6b приблизно по загальній ширині b профільного ущідля скидання внутрішнього тиску, відкриваючи льнення 6. зовнішній ущільнювальний виступ 6a за заданого На Фіг.11 показаний варіант виконання канаввнутрішнього тиску в пляшці. Така функція клапаки з однією довгою ділянкою 13b, що продовжуна посилюється більш крутим нахилом сторони ється по куту 5, і однією короткою ділянкою 13а, 12а сходинки, кут нахилу a якої становить приблищо продовжується уздовж кута 6', які використозно 20° і яка розташована приблизно на 50% всевуються як вентиляційний клапан. Канавка 13b редину від внутрішнього радіуса профільного ущіміститься повністю в межах області профільного льнення. Сходинка 12b, показана на Фіг.6, ущільнення, тоді як ділянка 13а канавки міститься відповідає сходинці 12b, представленій на Фіг.5. тільки частково в області профільного ущільнення. Крім того, також передбачена сходинка 12а, яка Сторона 16 канавки у канавки 13а має плоский продовжується уздовж кута d, рівного 340°. Крута нахил і міститься частково за межами профільного сходинка 12а має кут нахилу a, приблизно рівний ущільнення, що підвищує ефект вентилювання. 60°, і (верхній) радіус R, який такий же або дещо На Фіг.14, крім того, показаний варіант викоменший за внутрішній радіус Рі профільного ущінання, в якому передбачено велику кількість діляльнення. Нижній радіус менший за Рi, проте схонок 13а, b, причому всі вони мають однакову фординка при цьому розташована достатньо близько, му, але розташовані на різних радіусах Ra, Ri. так що вона може впливати на внутрішнє ущільТаким чином, дві діаметрально протилежні короткі нювальне кільце 6b. Функція клапана виконується канавки 13а розташовані на відносно великому плоскою стороною 12b сходинки, розташованою зовнішньому радіусі Ra і внутрішньому радіусі Ra в під нахилом приблизно 10°, яка формує вузький області зовнішнього ущільнювального кільця 6a у вентилювальний клапан. вигляді виступів, тоді як канавки 13b, які виконані У варіантах виконання, показаних на Фіг.8-14, довшими в порівнянні з показаними на Фіг.14b, 18 і 19, потовщення виконані як канавки 13, 13а, розташовані в області плоского внутрішнього ущі13b із заданою шириною В і висотою Н, що продольнювального кільця 6b і, таким чином, поверх вжуються уздовж заданого кутового діапазону, в зменшеного зовнішнього радіуса Ra і внутрішнього яких кожна із канавок має зовнішню сторону 16, радіусаRi. Функція клапана по суті виконується тут що знижується у напрямку до центра ковпачка, і двома зовнішніми канавками 13а. Ділянки 13а, b внутрішню сторону 17, яка підіймається у напрямканавки тут виконані по суті U-подібними в попеку до центра Μ ковпачка. Ширина В тут означає речному перерізі. "верхню ширину", тобто загальну ширину канавки 15 87326 16 Порівнюючи різні приклади варіантів виконанно знижує скидання тиску і взаємодію профільного ня, можна ясно бачити, що структура потовщення ущільнення з потовщеннями. 12, 12а, 12b, 13, 13а, 13b відповідно до винаходу В кожному випадку товщина і ефективність може бути адаптована різним чином до обставин, профільного ущільнення зменшується певною міщо вимагаються, і, зокрема, до конфігурації викорою через потовщення, внаслідок чого властивість ристовуваного ущільнення. Таким чином, кут нагерметизації можна регулювати шляхом вибору хилу сходинки може бути виконаний відносно круформи глибини і положення потовщення. Крім тотим і може мати кут від 45° до 90°, наприклад, від го, досить значна економія матеріалу може бути 60° до 80° відносно горизонталі (див. Фіг.3а). Прозабезпечена при загальному виробництві, і загальне виробництво буде менш витратним, оскільки те також можна вибрати плоский кут нахилу a в прийнята звичайна технологія може використовуобласті сходинки, який може, наприклад, становиватися із незначними змінами в інструментах. Нати від 10° до 45° (див. Фіг.4а). Кути нахилу b і g на решті, використовуючи потовщення, ковпачку мосторонах 16, 17 кругових канавок можна вибрати жна надати додаткової жорсткості, внаслідок чого аналогічним чином. Наприклад, на Фіг.8а показаможна краще вплинути на процес відкривання, ний варіант виконання з відносно крутим кутом зокрема, використовуючи ефект важеля. В цьому нахилу b зовнішньої сторони 16, в якому відносно відношенні, на Фіг.7, наприклад, передбачена інплоска внутрішня сторона 17, що підіймається, ша, направлена у вигляді сходинки форма 20, розпотім прилягає до цієї сторони 16. Зворотна комташована на деякій відстані всередину від внутріпоновка передбачена, наприклад, у варіанті викошнього радіуса профільного ущільнення, яка не нання, показаному на Фіг.12b. впливає на ефект клапана, але виконує функцію Крім того, на кресленнях можна бачити, що Lнадання жорсткості. Те ж стосується варіантів виподібне профільне ущільнення 6 також можна в конання, наприклад, показаних на Фіг.4, 12 або 14. певних межах адаптувати до обставин. По суті, В цих випадках ефект формування клапана, по завжди буде реалізоване направлене вертикально суті, досягається за допомогою "короткого потоввниз зовнішнє ущільнювальне кільце або ущільщення", в той час, як "довге потовщення", що пронювальний виступ 6a, внутрішню поверхню 18 якодовжується уздовж ліній відриву, виявляє тільки го стискають, як показано на Фіг.20 або 21, під час вторинний вплив у зв'язку з формуванням клапагерметизації на зовнішній верхній частині 3а і зовна, але полегшує відривання кришки завдяки вданішніх поверхнях 3b шийки пляшки 3, забезпечуюлому розташуванню важеля. чи задовільне укупорювання. На відміну від цього На кресленнях також позначені радіус r вигину внутрішнє ущільнювальне кільце або поверхня 6b сходинки між закривальною панеллю і стороною виконана плоскою так, що вона м'яко притискаєть14 зниження сходинки і між стороною зниження ся до верхньої поверхні 3а, і вона при цьому не сходинки і нижньою пластиною і радіус r вигину охоплює внутрішню поверхню 3с пляшки. Таким канавок між закривальною панеллю і стороною 16, чином забезпечується те, що при підвищенні тиску що знижується, між стороною 16, що знижується, і внутрішнє ущільнювальне кільце 6b може спрацюстороною 17, що підвищується, і між стороною 17, вати так, що відбудеться скидання тиску. Також на що підвищується, і закривальною панеллю. Викокресленнях можна бачити, що нижня ущільнюваристовуючи менший радіус r, одержують більш льна поверхня 19 внутрішнього ущільнювального виражений вигин потовщення, і при більшому ракільця 6b розташована по суті горизонтально. В діусі r одержують більш закруглений вигин потовцьому випадку "по суті горизонтально" також щення. Більш виражений вигин сильніше впливає включає і ті варіанти виконання, в яких ущільнюна ефект вентилювального клапана, ніж закруглевальна поверхня 19 нахилена під відносно малим ний вигин, що підвищує гнучкість застосування кутом від 1° до 20°, наприклад, 15° відносно горивинаходу. зонталі в одному або в іншому напрямку. З цією На Фіг.20 показана відривна кришка за Фіг.6, метою слід розглянути Фіг.18 і 19, на яких показані готова до укупорювання. На Фіг.20а ця кришка відповідним чином нахилені ущільнювальні поверпоказана після укупорювання з обтисненою юбхні 19. Проте особливо важливо підкреслити, що кою. істино внутрішнє ущільнювальне кільце достатньої На Фіг.21 показана кришка типу кроненкорка висоти і розташоване на деякій відстані від зовніза Фіг.19, готова до укупорювання, на Фіг.21а пошнього ущільнювального кільця або виступу, приказана ця кришка після укупорювання із юбкою, чому це внутрішнє ущільнювальне кільце охоплює притиснутою до шийки 3 пляшки і дещо обтисненої внутрішню поверхню 3с шийки пляшки (профільне під крайкою шийки пляшки. ущільнення С-подібного типу), запобігає або знач 17 87326 18 19 87326 20 21 87326 22 23 Комп’ютерна верстка О. Гапоненко 87326 Підписне 24 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
