Віконниці-жалюзі “ig”

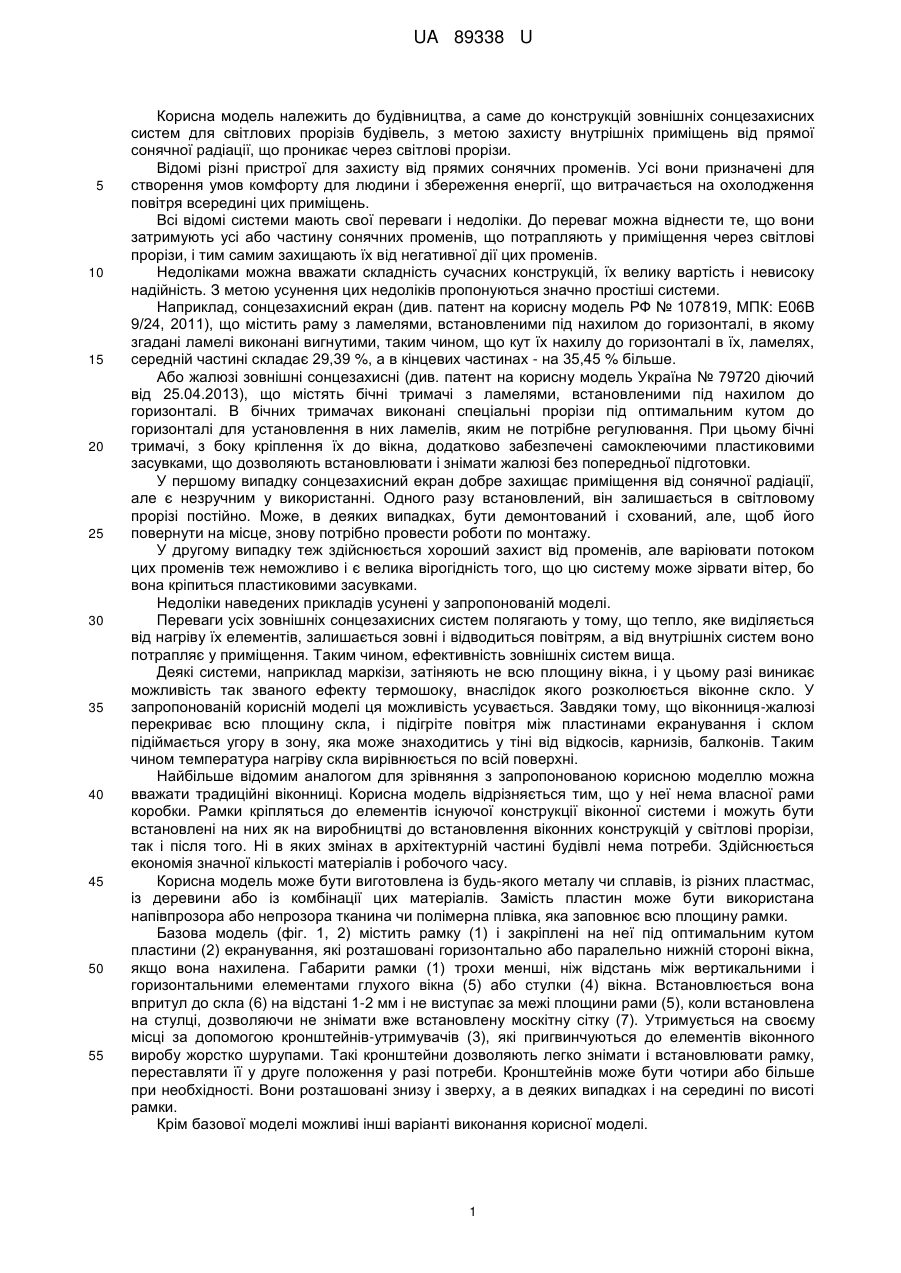

Реферат: UA 89338 U UA 89338 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, а саме до конструкцій зовнішніх сонцезахисних систем для світлових прорізів будівель, з метою захисту внутрішніх приміщень від прямої сонячної радіації, що проникає через світлові прорізи. Відомі різні пристрої для захисту від прямих сонячних променів. Усі вони призначені для створення умов комфорту для людини і збереження енергії, що витрачається на охолодження повітря всередині цих приміщень. Всі відомі системи мають свої переваги і недоліки. До переваг можна віднести те, що вони затримують усі або частину сонячних променів, що потрапляють у приміщення через світлові прорізи, і тим самим захищають їх від негативної дії цих променів. Недоліками можна вважати складність сучасних конструкцій, їх велику вартість і невисоку надійність. З метою усунення цих недоліків пропонуються значно простіші системи. Наприклад, сонцезахисний екран (див. патент на корисну модель РФ № 107819, МПК: Е06В 9/24, 2011), що містить раму з ламелями, встановленими під нахилом до горизонталі, в якому згадані ламелі виконані вигнутими, таким чином, що кут їх нахилу до горизонталі в їх, ламелях, середній частині складає 29,39 %, а в кінцевих частинах - на 35,45 % більше. Або жалюзі зовнішні сонцезахисні (див. патент на корисну модель Україна № 79720 діючий від 25.04.2013), що містять бічні тримачі з ламелями, встановленими під нахилом до горизонталі. В бічних тримачах виконані спеціальні прорізи під оптимальним кутом до горизонталі для установлення в них ламелів, яким не потрібне регулювання. При цьому бічні тримачі, з боку кріплення їх до вікна, додатково забезпечені самоклеючими пластиковими засувками, що дозволяють встановлювати і знімати жалюзі без попередньої підготовки. У першому випадку сонцезахисний екран добре захищає приміщення від сонячної радіації, але є незручним у використанні. Одного разу встановлений, він залишається в світловому прорізі постійно. Може, в деяких випадках, бути демонтований і схований, але, щоб його повернути на місце, знову потрібно провести роботи по монтажу. У другому випадку теж здійснюється хороший захист від променів, але варіювати потоком цих променів теж неможливо і є велика вірогідність того, що цю систему може зірвати вітер, бо вона кріпиться пластиковими засувками. Недоліки наведених прикладів усунені у запропонованій моделі. Переваги усіх зовнішніх сонцезахисних систем полягають у тому, що тепло, яке виділяється від нагріву їх елементів, залишається зовні і відводиться повітрям, а від внутрішніх систем воно потрапляє у приміщення. Таким чином, ефективність зовнішніх систем вища. Деякі системи, наприклад маркізи, затіняють не всю площину вікна, і у цьому разі виникає можливість так званого ефекту термошоку, внаслідок якого розколюється віконне скло. У запропонованій корисній моделі ця можливість усувається. Завдяки тому, що віконниця-жалюзі перекриває всю площину скла, і підігріте повітря між пластинами екранування і склом підіймається угору в зону, яка може знаходитись у тіні від відкосів, карнизів, балконів. Таким чином температура нагріву скла вирівнюється по всій поверхні. Найбільше відомим аналогом для зрівняння з запропонованою корисною моделлю можна вважати традиційні віконниці. Корисна модель відрізняється тим, що у неї нема власної рами коробки. Рамки кріпляться до елементів існуючої конструкції віконної системи і можуть бути встановлені на них як на виробництві до встановлення віконних конструкцій у світлові прорізи, так і після того. Ні в яких змінах в архітектурній частині будівлі нема потреби. Здійснюється економія значної кількості матеріалів і робочого часу. Корисна модель може бути виготовлена із будь-якого металу чи сплавів, із різних пластмас, із деревини або із комбінації цих матеріалів. Замість пластин може бути використана напівпрозора або непрозора тканина чи полімерна плівка, яка заповнює всю площину рамки. Базова модель (фіг. 1, 2) містить рамку (1) і закріплені на неї під оптимальним кутом пластини (2) екранування, які розташовані горизонтально або паралельно нижній стороні вікна, якщо вона нахилена. Габарити рамки (1) трохи менші, ніж відстань між вертикальними і горизонтальними елементами глухого вікна (5) або стулки (4) вікна. Встановлюється вона впритул до скла (6) на відстані 1-2 мм і не виступає за межі площини рами (5), коли встановлена на стулці, дозволяючи не знімати вже встановлену москітну сітку (7). Утримується на своєму місці за допомогою кронштейнів-утримувачів (3), які пригвинчуються до елементів віконного виробу жорстко шурупами. Такі кронштейни дозволяють легко знімати і встановлювати рамку, переставляти її у друге положення у разі потреби. Кронштейнів може бути чотири або більше при необхідності. Вони розташовані знизу і зверху, а в деяких випадках і на середині по висоті рамки. Крім базової моделі можливі інші варіанті виконання корисної моделі. 1 UA 89338 U 5 10 15 20 25 30 35 Віконниці виконані з двох частин, які закріплені між собою шарнірно завісами у горизонтальній або вертикальній площині і мають можливість складатись одна на одну, або фіксуватись у середніх положеннях. Одна з цих частин закріплена до рами вікна нерухомо (Фіг. 3, 5-7). Віконниці виконані з двох частин, які закріплені між собою шарнірно по вертикальній осі завісами і мають можливість складатись одна до одної у бік відкосу. У цьому випадку обидві частини рухомі, але одна має можливість тільки обертатись навколо вертикальної осі (Фіг. 4, 8). Віконниці виконані з двох незалежних частин, які повертаються на 90 градусів у бік середини глухого вікна, фіксуючись у цьому положенні (Фіг. 9). Віконниця, у якій верх рамки кріпиться через поворотні кронштейни до рами вікна, а низ рамки може відхилятись і фіксуватись на деякій відстані від вікна у різних положеннях (Фіг. 10). Віконниці-жалюзі, які виконані з двох частин, не скріплених між собою, у одній з яких висота дорівнює її ширині, що дозволяє зняти її, повернути на 90 градусів і знову встановити. Таким чином у частині віконниці пластини екранування будуть розташовані вертикально з нахилом у вибраному напрямку (Фіг. 11). Усі приклади, крім останнього (Фіг. 11), можуть бути використані тільки на глухих частинах вікон, так як москітна сітка у стулковій частині не дозволяє відкидати рамки віконниць. Але є варіант, коли віконниці виконані з двох рівних частин, не скріплених між собою, розташовані симетрично по горизонтальній (Фіг. 12) або вертикальній (Фіг. 13) осі для того, щоб у разі необхідності одну з них можна було зняти і встановити з внутрішньої сторони вікна напроти другої і таким чином відкрити одну половину вікна. Можна зробити так, щоб кріплення із внутрішньої стороні стулки чи глухого вікна дозволяли цій частині пересуватись відносно вікна і таким чином вставати за першою частиною або перекривати відкриту половину. Так можна легко регулювати світловий потік, не відкриваючи стулку вікна. Ще один варіант, коли віконниці виконані з трьох або більше частин і складаються одна до одної на одну або на дві сторони вікна (Фіг. 14). Використовуючи дану корисну модель, досягається економічний ефект на: 1. Збереженні матеріалів, що витрачаються на виготовлення пристрою; 2. Збереженні енергії, що витрачається на охолодження повітря у приміщеннях; 3. Скороченні витрат на будівельно-монтажні роботи при встановленні пристрою; 4. Запобіганні ризику руйнування скла у вікні у результаті такого явища, як термошок. Крім того, до переваг пристрою можна віднести: 1. Зручність у використанні; 2. Гарний естетичний вигляд; 3. Створення затишку і комфорту в оселі; 4. Багатоваріантність виконання; 5. Можливість оперативно змінювати його функції залежно від погодних умов; 6. Можливість переходити із положення "закрито" у положення "відкрито" шляхом перевертання рамки. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Віконниці-жалюзі сонцезахисні, що містять жорстку рамку і набір пластин екранування, розташованих горизонтально або паралельно нижній стороні вікна, які кріпляться жорстко своїми кінцями до цієї рамки під заданим оптимальним кутом до площини рамки або мають пристрій з ручним чи електромеханічним приводом для регулювання цього кута, які відрізняються тим, що встановлюються безпосередньо на раму або стулку вікна із зовнішньої сторони, до якої кріпляться жорстко або з пересуванням за допомогою кронштейнів, які дозволяють встановлювати і знімати віконниці у разі необхідності; розташовуються у просторі між вертикальними і горизонтальними елементами рами глухого вікна або стулки впритул до скла і не виступають за межі площини рами, коли встановлені на стулці, дозволяючи не знімати вже встановлену москітну сітку; можуть переставлятися у друге положення шляхом розвертання зовнішньої сторони всередину або верхньою стороною вниз, з метою зміни кута нахилу пластин екранування на протилежне, відкриваючи шлях для світлового потоку. 2. Віконниці-жалюзі за п. 1, які відрізняються тим, що виконані з двох частин, які закріплені між собою шарнірно завісами у горизонтальній або вертикальній площині і мають можливість складатись одна на одну або фіксуватись у середніх положеннях; одна з цих частин закріплена до рами вікна нерухомо. 3. Віконниці-жалюзі за п. 1, які відрізняються тим, що виконані з двох частин, які закріплені між собою шарнірно по вертикальній осі завісами і мають можливість складатись одна до одної у бік 2 UA 89338 U 5 10 15 20 відкосу; у цьому випадку обидві частини рухомі, але одна має можливість тільки обертатись навколо вертикальної осі. 4. Віконниці-жалюзі за п. 1, які відрізняються тим, що виконані з двох незалежних частин, які повертаються на 90 градусів у бік середини глухого вікна, фіксуючись у цьому положенні. 5. Віконниці-жалюзі за п. 1, які відрізняються тим, що верх рамки кріпиться через поворотні кронштейни до рами вікна, а низ рамки може відхилятись і фіксуватись на деякий відстані від вікна у різних положеннях. 6. Віконниці-жалюзі за п. 1, які відрізняються тим, що виконані з двох частин, не скріплених між собою, у одній з яких висота дорівнює її ширині, що дозволяє зняти її, повернути на 90 градусів і знову встановити; таким чином у частині віконниці пластини екранування будуть розташовані вертикально з нахилом у вибраному напрямку. 7. Віконниці-жалюзі за пп. 1-6, які відрізняються тим, що мають такі самі кріплення, як із зовнішньої стороні вікна на його внутрішній стороні, для того, щоб у разі необхідності, перевстановити їх з боку приміщення. 8. Віконниці-жалюзі за п. 1, які відрізняються тим, що виконані з двох рівних частин, не скріплених між собою, розташовані симетрично по вертикальній або горизонтальній осі для того, щоб у разі необхідності одну з них можна було зняти і встановити з внутрішньої сторони вікна напроти другої і таким чином відкрити одну половину вікна. 9. Віконниці-жалюзі за п. 1, які відрізняються тим, що виконані з трьох або більше частин і складаються одна до одної на одну або на дві сторони вікна. 10. Віконниці-жалюзі за п. 1, які відрізняються тим, що не відкидаються, а зсуваються убік одна на одну або за межі вікна на стіну будівлі. 3 UA 89338 U 4 UA 89338 U 5 UA 89338 U 6 UA 89338 U 7 UA 89338 U 8 UA 89338 U 9 UA 89338 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
