Жалюзі зовнішні сонцезахисні

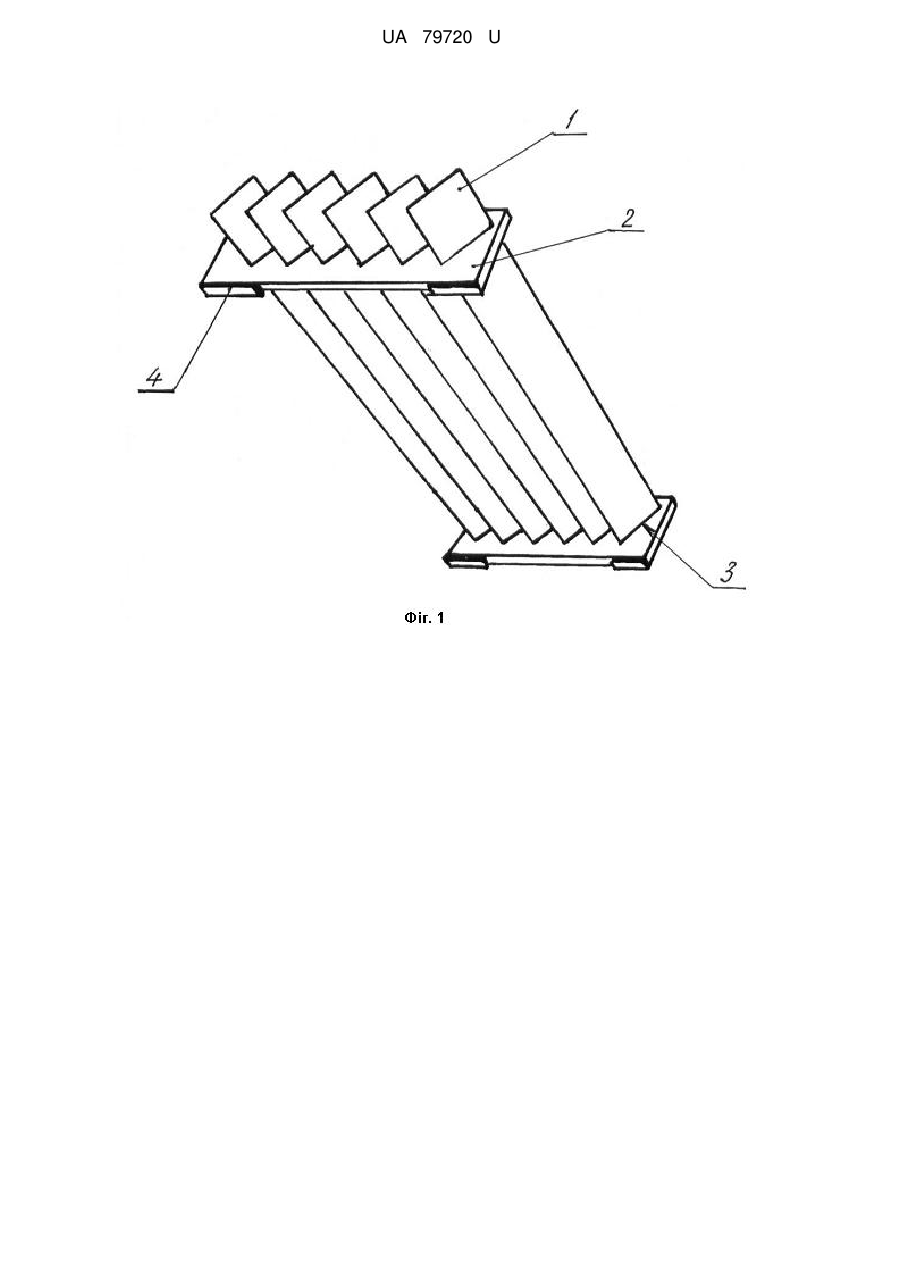

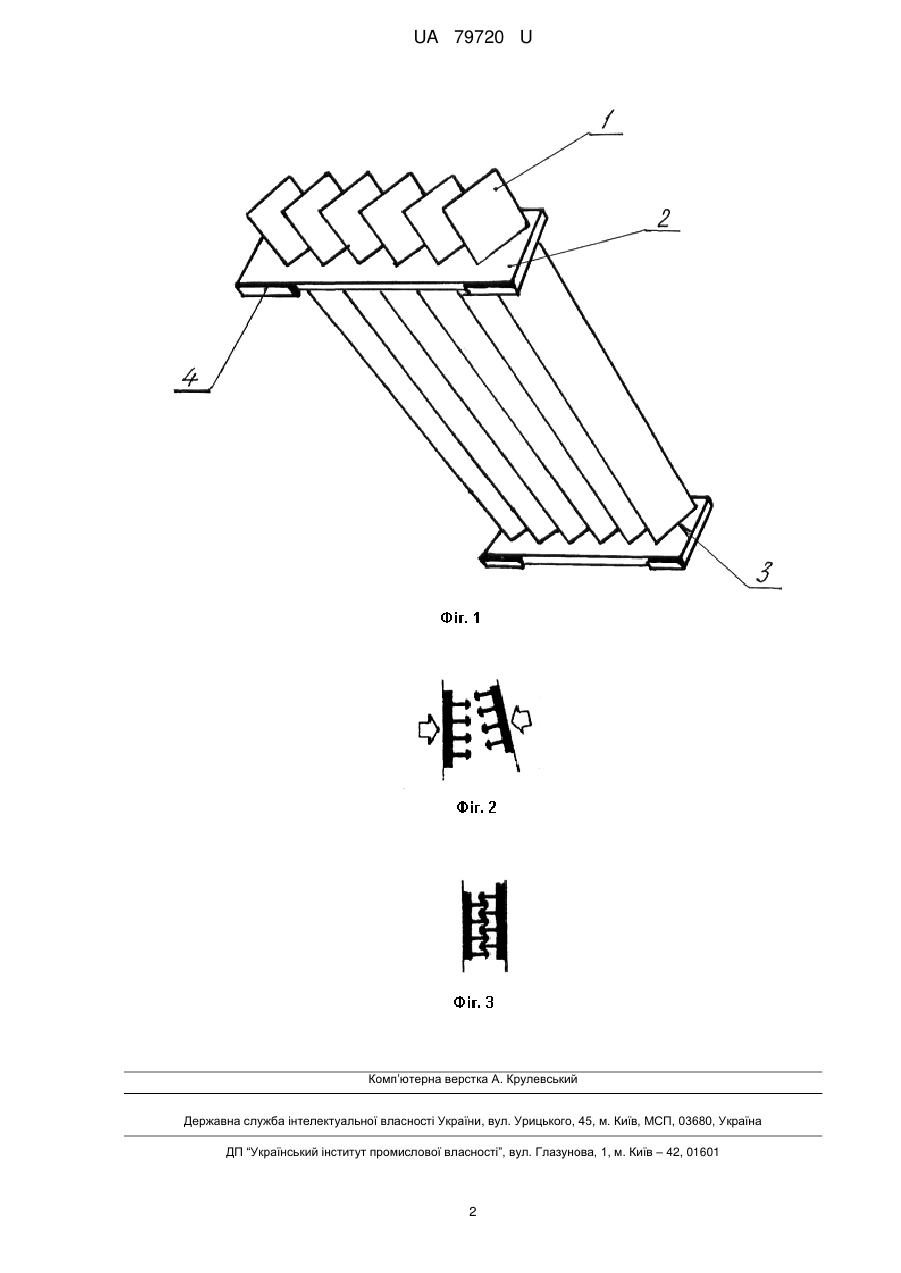

Реферат: Жалюзі зовнішні сонцезахисні містять бічні тримачі з ламелями, встановленими під нахилом до горизонталі. В бічних тримачах виконані спеціальні прорізи під оптимальним кутом до горизонталі для установлення в них ламелів, яким не потрібне регулювання. При цьому бічні тримачі, з боку кріплення їх до вікна, додатково забезпечені самоклеючими пластиковими засувками, що дозволяють встановлювати і знімати жалюзі без попередньої підготовки (свердління, клею і тому подібне). UA 79720 U (54) ЖАЛЮЗІ ЗОВНІШНІ СОНЦЕЗАХИСНІ UA 79720 U UA 79720 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, а саме до конструкцій сонцезахисних жалюзі для світлових прорізів будівель, з метою захисту внутрішніх приміщень від прямої сонячної радіації, що проникає через світлові прорізи. Відомі різні пристрої для захисту від прямих сонячних променів, що містять горизонтальні непрозорі ламелі, встановлені паралельно один відносно одного добре відомі (див. А.С. СРСР 623947, 657162, 1606644, 1560723, 1268708, 323528 патент РФ на винахід 2167989). Загальним недоліком відомих пристроїв є складність конструкції, наявність рухомих частин, недовговічність. Найбільш близьким за технічною суттю є сонцезахисний екран (див. патент на корисну модель РФ № 107819, МПК: Е06В 9/24, 2011), що містить раму з ламелями, встановленими під нахилом до горизонталі, в якому згадані ламелі виконані вигнутими, таким чином, що кут їх нахилу до горизонталі в їх ламелях середній частині складає 29÷39°, а в кінцевих частинах - на 35÷45 % більше. Недоліком описаного сонцезахисного екрана також є наявність рухомих частин, недовговічність і незручність при його установці до вікна, так як до цього потрібні технічні пристосування і клей. В основу корисної моделі поставлено задачу створення жалюзі зовнішньої сонцезахисної, яка спрощувала б конструкцію пристрою, зважаючи на відсутність регулювання ламелів, покращувала б зручність монтажу і мала доступну ціну. Поставлена задача вирішується тим, що жалюзі зовнішні сонцезахисні, що містять бічні тримачі з ламелями, встановленими під нахилом до горизонталі, згідно з корисною моделлю, в бічних тримачах виконані спеціальні прорізи під оптимальним кутом до горизонталі для установлення в них ламелів, яким не потрібне регулювання, при цьому бічні тримачі, з боку кріплення їх до вікна, додатково забезпечені самоклеючими пластиковими засувками, що дозволяють встановлювати і знімати жалюзі без попередньої підготовки (свердління, клею і тому подібне). Виконання в бічних тримачах спеціальних прорізів під оптимальним кутом до горизонталі для установки в них ламелів, які не потребують регулювання, спрощує і здешевлює вартість конструкції. Установка на бічних римачах, з боку кріплення їх до вікна, додаткових самоклеючих пластикових засувок, дозволило встановлювати та знімати жалюзі без попередньої підготовки (свердління, клею і т.п.) і тим самим поліпшило зручність монтажу. На фіг. 1 зображені жалюзі зовнішні сонцезахисні, загальний вигляд; на фіг. 2 - кріплення засувки 4 до з’єднання; на фіг. 3 - кріплення засувки 4 після з’єднання. Жалюзі містять ламелі 1, бічні тримачі ламелів 2 зі спеціальними прорізами 3 під ламель 1. Тримачі бічні 2, з боку кріплення їх до вікна, додатково забезпечені самоклеючими пластиковими засувками 4, що дозволяють встановлювати і знімати жалюзі без попередньої підготовки (свердління, клею і тому подібне). Жалюзі зовнішні сонцезахисні працюють таким чином. У прорізи 3 бічних тримачів 2 вставляють алюмінієві ламелі 1 по розміру вікна, і з боку кріплення їх до вікна, наклеюють самоклеючі пластикові засувки 4. Потім на базову опору (вікна) наклеюють самоклеючі пластикові засувки 4, на які защіпають жалюзі. Таким чином, корисна модель дає можливість встановлювати їх на будь-яку гладку і шорстку поверхню (раму або скло) без порушення поверхні, а також багаторазово знімати і встановлювати без технічних пристосувань і клею. При цьому від існуючих моделей зовнішніх жалюзі, цей виріб відрізняється тим, що має доступну ціну, витримує сильний вітер, не вимагає регулювання, завдяки оптимальному куту ламелю і забезпечує хороший огляд і освітленість приміщення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Жалюзі зовнішні сонцезахисні, що містять бічні тримачі з ламелями, встановленими під нахилом до горизонталі, які відрізняються тим, що в бічних тримачах виконані спеціальні прорізи під оптимальним кутом до горизонталі для установлення в них ламелів, яким не потрібне регулювання, при цьому бічні тримачі, з боку кріплення їх до вікна, додатково забезпечені самоклеючими пластиковими засувками, що дозволяють встановлювати і знімати жалюзі без попередньої підготовки (свердління, клею і тому подібне). 1 UA 79720 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
