Просторове циліндричне односітчасте покриття

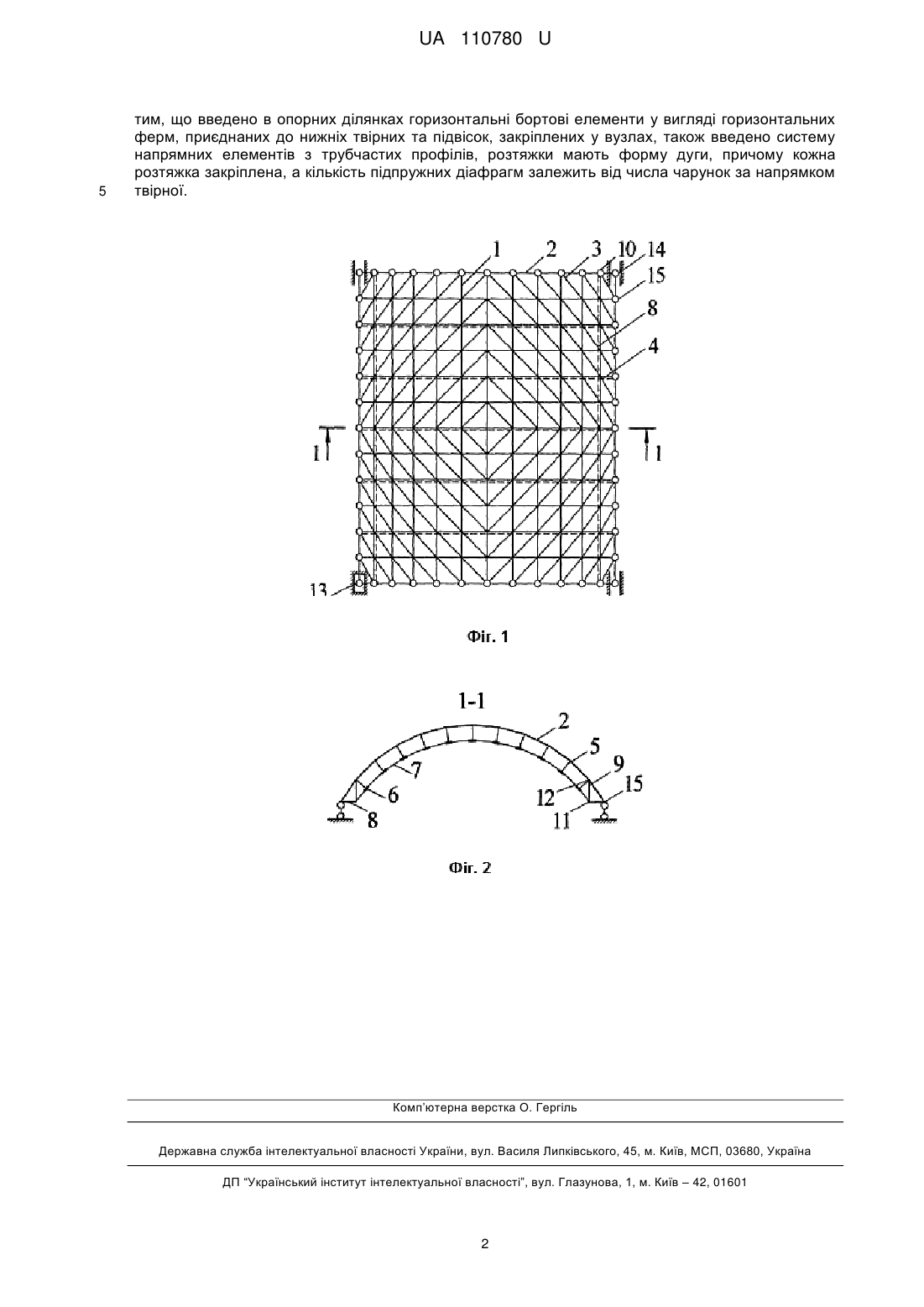

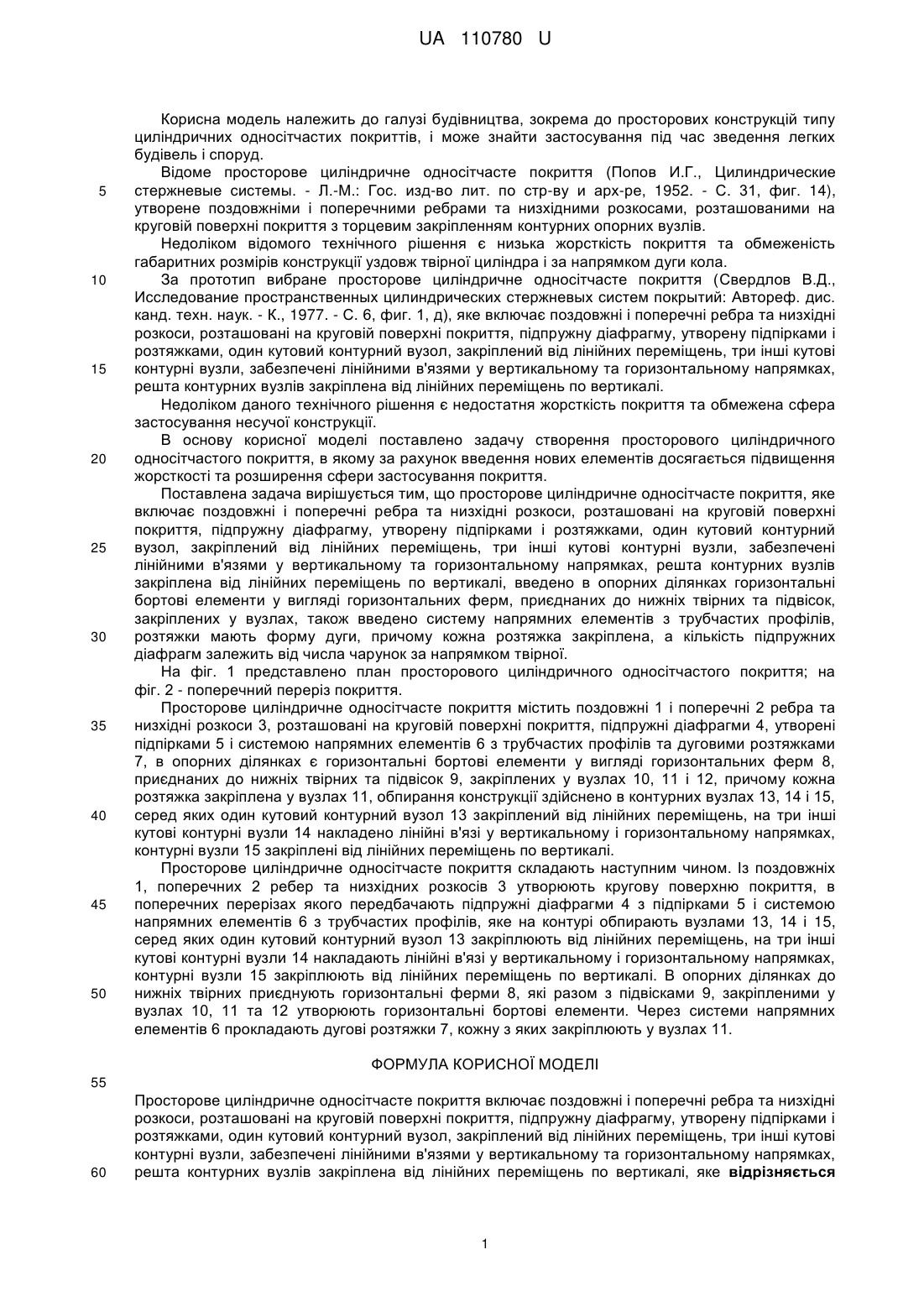

Реферат: UA 110780 U UA 110780 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до просторових конструкцій типу циліндричних односітчастих покриттів, і може знайти застосування під час зведення легких будівель і споруд. Відоме просторове циліндричне односітчасте покриття (Попов И.Г., Цилиндрические стержневые системы. - Л.-М.: Гос. изд-во лит. по стр-ву и арх-ре, 1952. - С. 31, фиг. 14), утворене поздовжніми і поперечними ребрами та низхідними розкосами, розташованими на круговій поверхні покриття з торцевим закріпленням контурних опорних вузлів. Недоліком відомого технічного рішення є низька жорсткість покриття та обмеженість габаритних розмірів конструкції уздовж твірної циліндра і за напрямком дуги кола. За прототип вибране просторове циліндричне односітчасте покриття (Свердлов В.Д., Исследование пространственных цилиндрических стержневых систем покрытий: Автореф. дис. канд. техн. наук. - К., 1977. - С. 6, фиг. 1, д), яке включає поздовжні і поперечні ребра та низхідні розкоси, розташовані на круговій поверхні покриття, підпружну діафрагму, утворену підпірками і розтяжками, один кутовий контурний вузол, закріплений від лінійних переміщень, три інші кутові контурні вузли, забезпечені лінійними в'язями у вертикальному та горизонтальному напрямках, решта контурних вузлів закріплена від лінійних переміщень по вертикалі. Недоліком даного технічного рішення є недостатня жорсткість покриття та обмежена сфера застосування несучої конструкції. В основу корисної моделі поставлено задачу створення просторового циліндричного односітчастого покриття, в якому за рахунок введення нових елементів досягається підвищення жорсткості та розширення сфери застосування покриття. Поставлена задача вирішується тим, що просторове циліндричне односітчасте покриття, яке включає поздовжні і поперечні ребра та низхідні розкоси, розташовані на круговій поверхні покриття, підпружну діафрагму, утворену підпірками і розтяжками, один кутовий контурний вузол, закріплений від лінійних переміщень, три інші кутові контурні вузли, забезпечені лінійними в'язями у вертикальному та горизонтальному напрямках, решта контурних вузлів закріплена від лінійних переміщень по вертикалі, введено в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах, також введено систему напрямних елементів з трубчастих профілів, розтяжки мають форму дуги, причому кожна розтяжка закріплена, а кількість підпружних діафрагм залежить від числа чарунок за напрямком твірної. На фіг. 1 представлено план просторового циліндричного односітчастого покриття; на фіг. 2 - поперечний переріз покриття. Просторове циліндричне односітчасте покриття містить поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3, розташовані на круговій поверхні покриття, підпружні діафрагми 4, утворені підпірками 5 і системою напрямних елементів 6 з трубчастих профілів та дуговими розтяжками 7, в опорних ділянках є горизонтальні бортові елементи у вигляді горизонтальних ферм 8, приєднаних до нижніх твірних та підвісок 9, закріплених у вузлах 10, 11 і 12, причому кожна розтяжка закріплена у вузлах 11, обпирання конструкції здійснено в контурних вузлах 13, 14 і 15, серед яких один кутовий контурний вузол 13 закріплений від лінійних переміщень, на три інші кутові контурні вузли 14 накладено лінійні в'язі у вертикальному і горизонтальному напрямках, контурні вузли 15 закріплені від лінійних переміщень по вертикалі. Просторове циліндричне односітчасте покриття складають наступним чином. Із поздовжніх 1, поперечних 2 ребер та низхідних розкосів 3 утворюють кругову поверхню покриття, в поперечних перерізах якого передбачають підпружні діафрагми 4 з підпірками 5 і системою напрямних елементів 6 з трубчастих профілів, яке на контурі обпирають вузлами 13, 14 і 15, серед яких один кутовий контурний вузол 13 закріплюють від лінійних переміщень, на три інші кутові контурні вузли 14 накладають лінійні в'язі у вертикальному і горизонтальному напрямках, контурні вузли 15 закріплюють від лінійних переміщень по вертикалі. В опорних ділянках до нижніх твірних приєднують горизонтальні ферми 8, які разом з підвісками 9, закріпленими у вузлах 10, 11 та 12 утворюють горизонтальні бортові елементи. Через системи напрямних елементів 6 прокладають дугові розтяжки 7, кожну з яких закріплюють у вузлах 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Просторове циліндричне односітчасте покриття включає поздовжні і поперечні ребра та низхідні розкоси, розташовані на круговій поверхні покриття, підпружну діафрагму, утворену підпірками і розтяжками, один кутовий контурний вузол, закріплений від лінійних переміщень, три інші кутові контурні вузли, забезпечені лінійними в'язями у вертикальному та горизонтальному напрямках, решта контурних вузлів закріплена від лінійних переміщень по вертикалі, яке відрізняється 1 UA 110780 U 5 тим, що введено в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах, також введено систему напрямних елементів з трубчастих профілів, розтяжки мають форму дуги, причому кожна розтяжка закріплена, а кількість підпружних діафрагм залежить від числа чарунок за напрямком твірної. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
