Двері (варіанти)

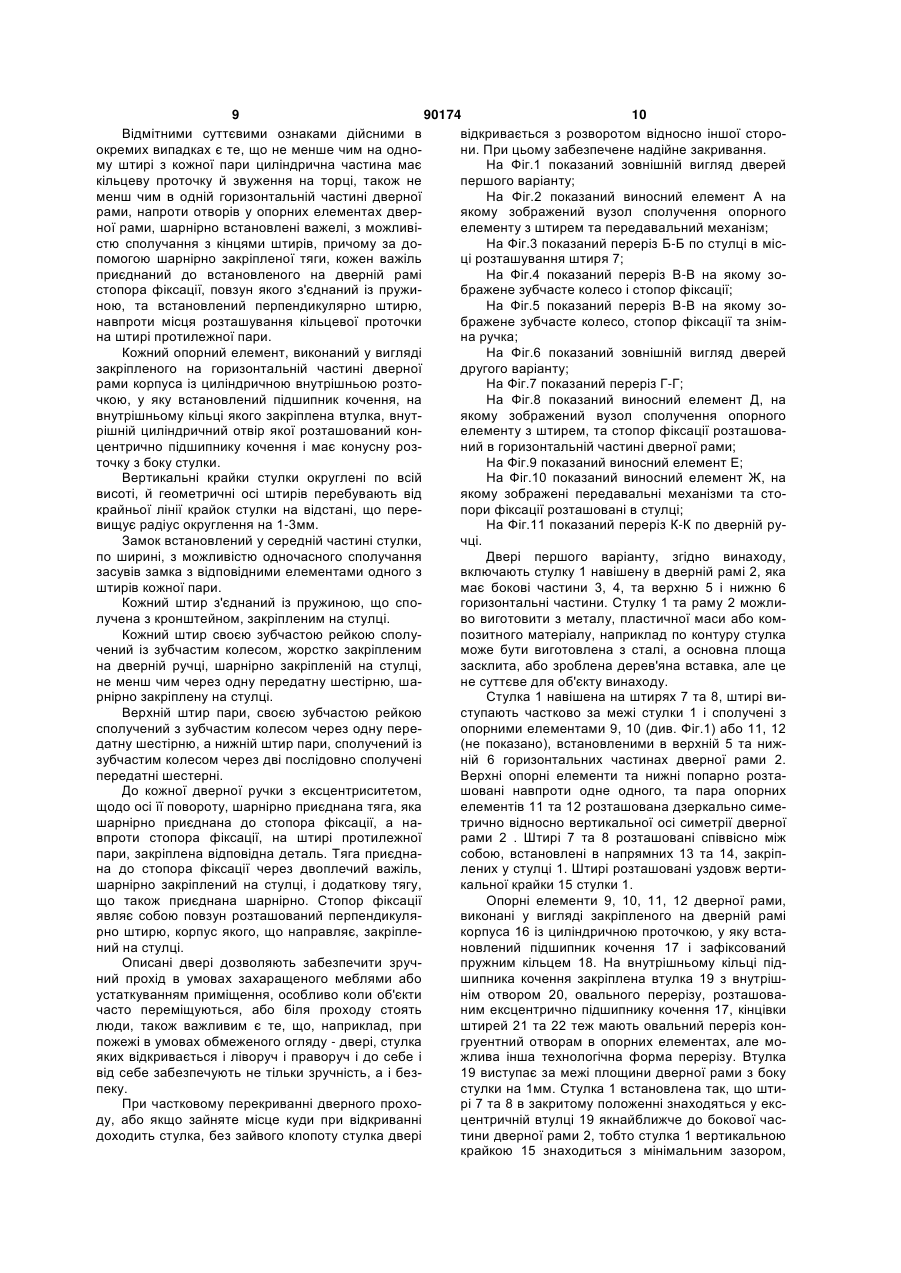

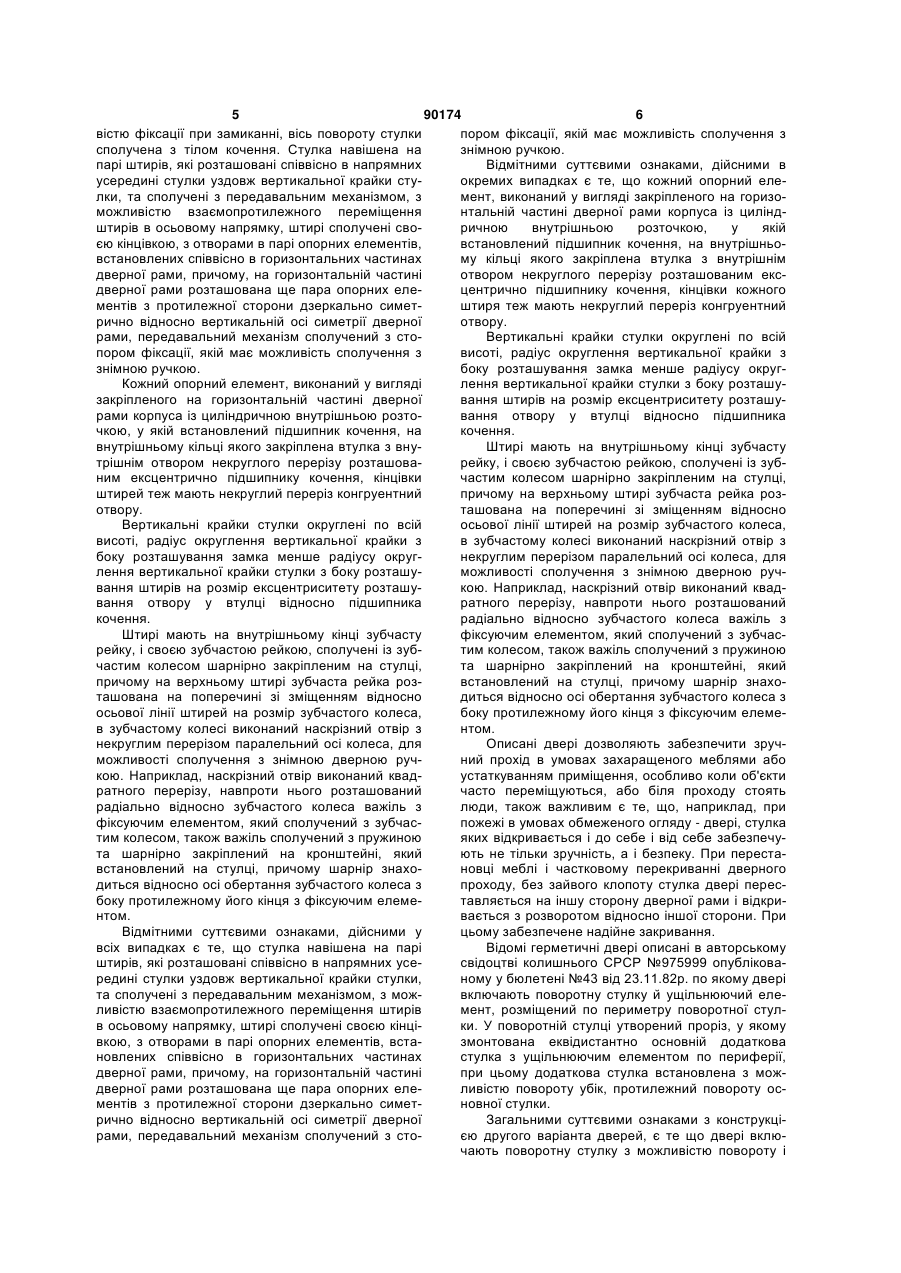

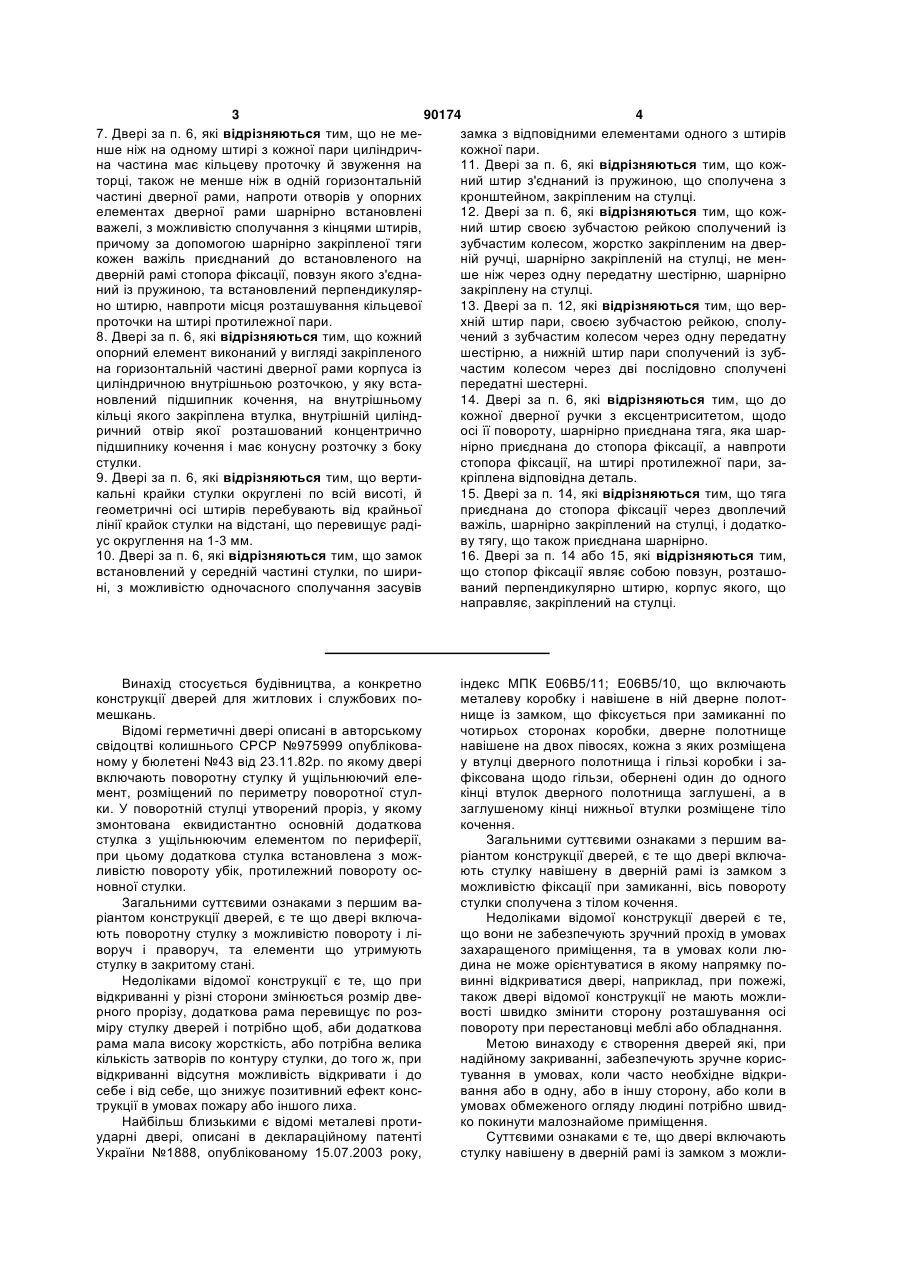

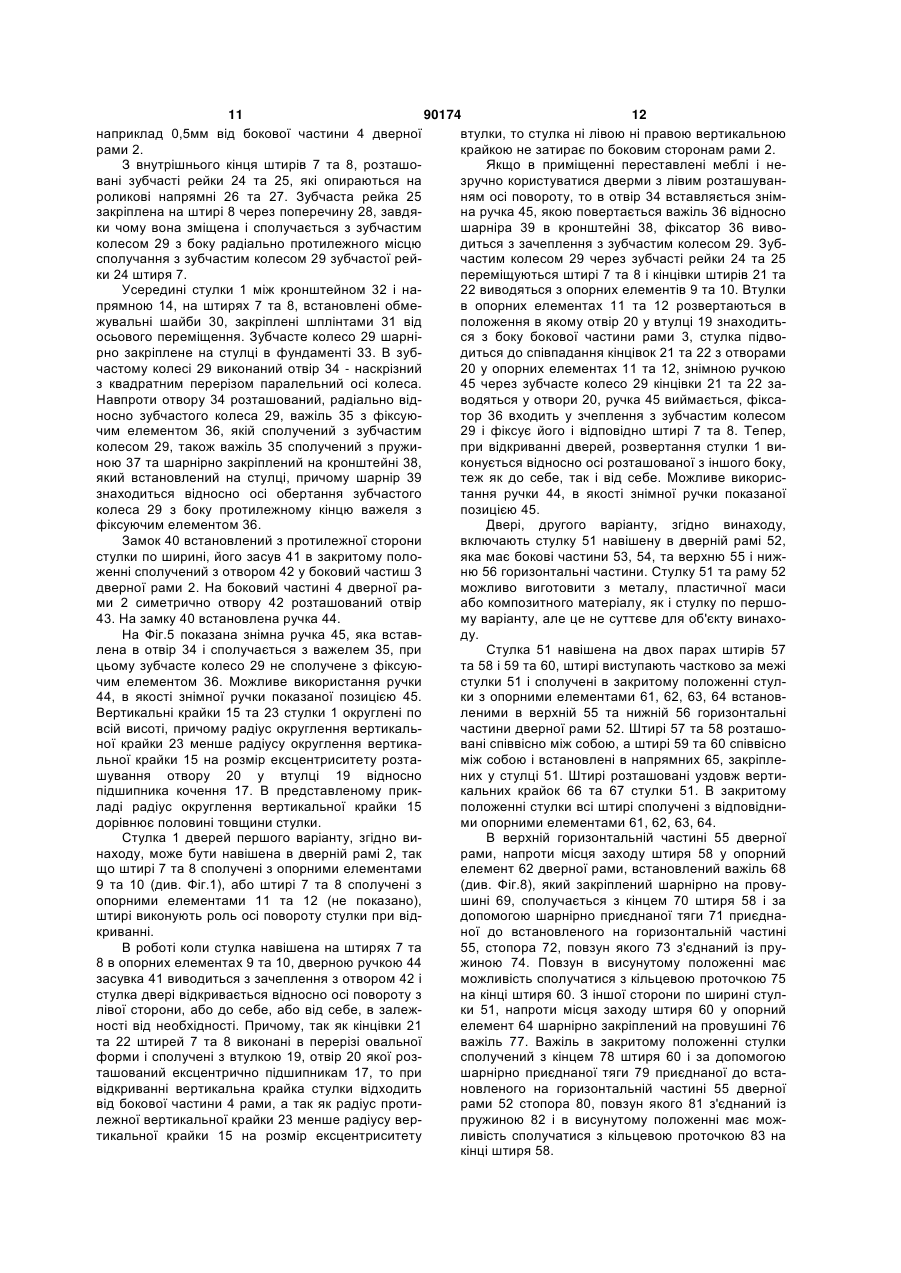

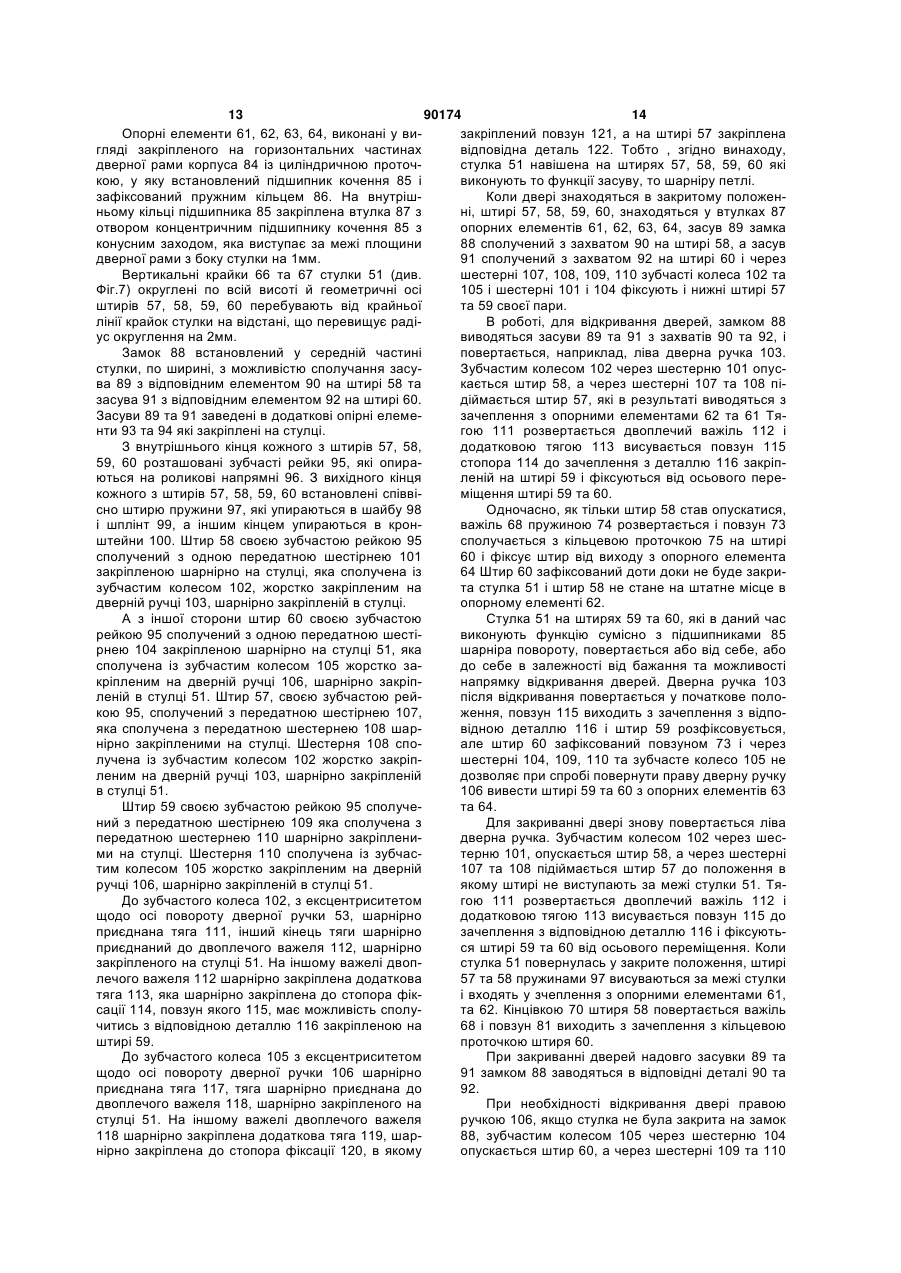

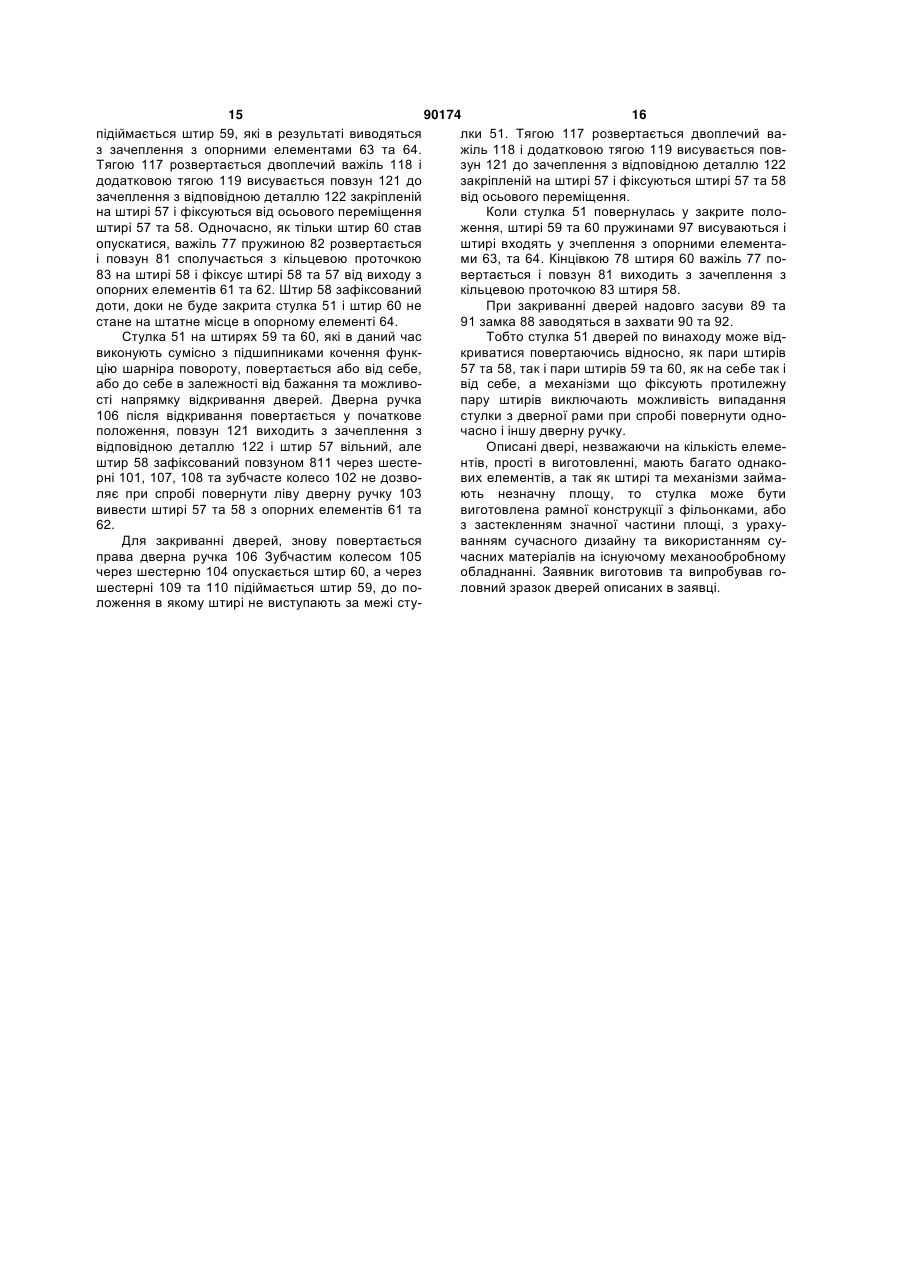

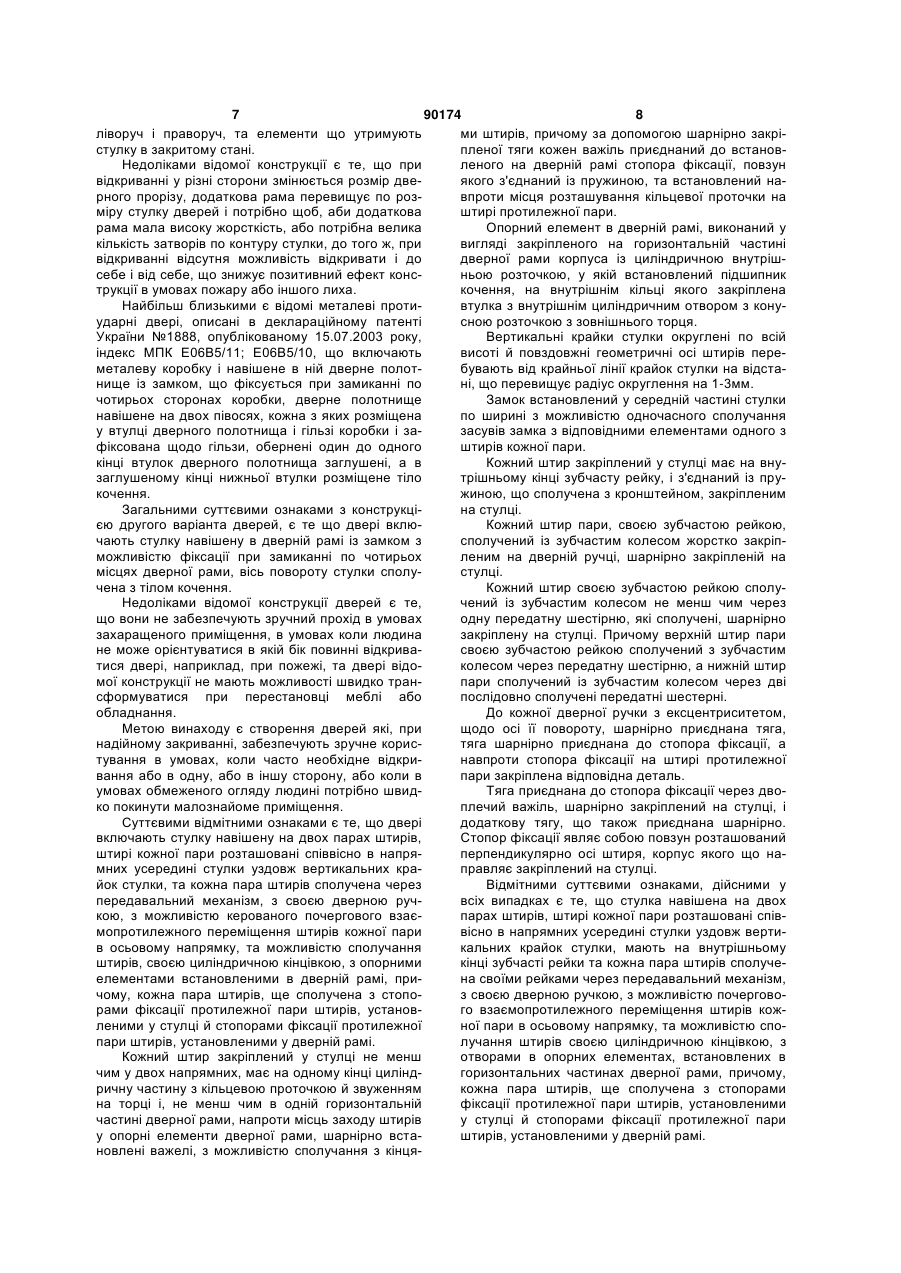

1. Двері, що включають стулку, навішену в дверній рамі із замком з можливістю фіксації при замиканні, вісь повороту стулки сполучена з тілом кочення, які відрізняються тим, що стулка навішена на парі штирів, які розташовані співвісно в напрямних усередині стулки уздовж вертикальної крайки стулки та сполучені з передавальним механізмом, з можливістю взаємопротилежного переміщення штирів в осьовому напрямку, штирі сполучені своєю кінцівкою з отворами в парі опорних елементів, встановлених співвісно в горизонтальних частинах дверної рами, причому на горизонтальній частині дверної рами розташована ще пара опорних елементів з протилежної сторони дзеркально симетрично відносно вертикальної осі симетрії дверної рами, передавальний механізм сполучений зі стопором фіксації, який має можливість сполучення із знімною ручкою. 2. Двері за п. 1, які відрізняються тим, що кожний опорний елемент виконаний у вигляді закріпленого на горизонтальній частині дверної рами корпуса із циліндричною внутрішньою розточкою, у якій встановлений підшипник кочення, на внутрішньому кільці якого закріплена втулка з внутрішнім отвором некруглого перерізу, розташованим ексцентрично підшипнику кочення, кінцівки кожного штиря теж мають некруглий переріз, конгруентний отвору. 3. Двері за п. 1, які відрізняються тим, що вертикальні крайки стулки округлені по всій висоті, раді 2 (19) 1 3 90174 4 7. Двері за п. 6, які відрізняються тим, що не мезамка з відповідними елементами одного з штирів нше ніж на одному штирі з кожної пари циліндричкожної пари. 11. Двері за п. 6, які відрізняються тим, що кожна частина має кільцеву проточку й звуження на торці, також не менше ніж в одній горизонтальній ний штир з'єднаний із пружиною, що сполучена з частині дверної рами, напроти отворів у опорних кронштейном, закріпленим на стулці. 12. Двері за п. 6, які відрізняються тим, що кожелементах дверної рами шарнірно встановлені важелі, з можливістю сполучання з кінцями штирів, ний штир своєю зубчастою рейкою сполучений із причому за допомогою шарнірно закріпленої тяги зубчастим колесом, жорстко закріпленим на дверкожен важіль приєднаний до встановленого на ній ручці, шарнірно закріпленій на стулці, не мендверній рамі стопора фіксації, повзун якого з'єднаше ніж через одну передатну шестірню, шарнірно ний із пружиною, та встановлений перпендикулярзакріплену на стулці. 13. Двері за п. 12, які відрізняються тим, що верно штирю, навпроти місця розташування кільцевої проточки на штирі протилежної пари. хній штир пари, своєю зубчастою рейкою, сполу8. Двері за п. 6, які відрізняються тим, що кожний чений з зубчастим колесом через одну передатну опорний елемент виконаний у вигляді закріпленого шестірню, а нижній штир пари сполучений із зубна горизонтальній частині дверної рами корпуса із частим колесом через дві послідовно сполучені циліндричною внутрішньою розточкою, у яку встапередатні шестерні. 14. Двері за п. 6, які відрізняються тим, що до новлений підшипник кочення, на внутрішньому кільці якого закріплена втулка, внутрішній циліндкожної дверної ручки з ексцентриситетом, щодо ричний отвір якої розташований концентрично осі її повороту, шарнірно приєднана тяга, яка шарпідшипнику кочення і має конусну розточку з боку нірно приєднана до стопора фіксації, а навпроти стулки. стопора фіксації, на штирі протилежної пари, за9. Двері за п. 6, які відрізняються тим, що вертикріплена відповідна деталь. 15. Двері за п. 14, які відрізняються тим, що тяга кальні крайки стулки округлені по всій висоті, й геометричні осі штирів перебувають від крайньої приєднана до стопора фіксації через двоплечий лінії крайок стулки на відстані, що перевищує радіважіль, шарнірно закріплений на стулці, і додаткоус округлення на 1-3 мм. ву тягу, що також приєднана шарнірно. 10. Двері за п. 6, які відрізняються тим, що замок 16. Двері за п. 14 або 15, які відрізняються тим, встановлений у середній частині стулки, по ширищо стопор фіксації являє собою повзун, розташоні, з можливістю одночасного сполучання засувів ваний перпендикулярно штирю, корпус якого, що направляє, закріплений на стулці. Винахід стосується будівництва, а конкретно конструкції дверей для житлових і службових помешкань. Відомі герметичні двері описані в авторському свідоцтві колишнього СРСР №975999 опублікованому у бюлетені №43 від 23.11.82р. по якому двері включають поворотну стулку й ущільнюючий елемент, розміщений по периметру поворотної стулки. У поворотній стулці утворений проріз, у якому змонтована еквидистантно основній додаткова стулка з ущільнюючим елементом по периферії, при цьому додаткова стулка встановлена з можливістю повороту убік, протилежний повороту основної стулки. Загальними суттєвими ознаками з першим варіантом конструкції дверей, є те що двері включають поворотну стулку з можливістю повороту і ліворуч і праворуч, та елементи що утримують стулку в закритому стані. Недоліками відомої конструкції є те, що при відкриванні у різні сторони змінюється розмір дверного прорізу, додаткова рама перевищує по розміру стулку дверей і потрібно щоб, аби додаткова рама мала високу жорсткість, або потрібна велика кількість затворів по контуру стулки, до того ж, при відкриванні відсутня можливість відкривати і до себе і від себе, що знижує позитивний ефект конструкції в умовах пожару або іншого лиха. Найбільш близькими є відомі металеві протиударні двері, описані в деклараційному патенті України №1888, опублікованому 15.07.2003 року, індекс МПК Е06В5/11; Е06В5/10, що включають металеву коробку і навішене в ній дверне полотнище із замком, що фіксується при замиканні по чотирьох сторонах коробки, дверне полотнище навішене на двох півосях, кожна з яких розміщена у втулці дверного полотнища і гільзі коробки і зафіксована щодо гільзи, обернені один до одного кінці втулок дверного полотнища заглушені, а в заглушеному кінці нижньої втулки розміщене тіло кочення. Загальними суттєвими ознаками з першим варіантом конструкції дверей, є те що двері включають стулку навішену в дверній рамі із замком з можливістю фіксації при замиканні, вісь повороту стулки сполучена з тілом кочення. Недоліками відомої конструкції дверей є те, що вони не забезпечують зручний прохід в умовах захаращеного приміщення, та в умовах коли людина не може орієнтуватися в якому напрямку повинні відкриватися двері, наприклад, при пожежі, також двері відомої конструкції не мають можливості швидко змінити сторону розташування осі повороту при перестановці меблі або обладнання. Метою винаходу є створення дверей які, при надійному закриванні, забезпечують зручне користування в умовах, коли часто необхідне відкривання або в одну, або в іншу сторону, або коли в умовах обмеженого огляду людині потрібно швидко покинути малознайоме приміщення. Суттєвими ознаками є те, що двері включають стулку навішену в дверній рамі із замком з можли 5 90174 6 вістю фіксації при замиканні, вісь повороту стулки пором фіксації, якій має можливість сполучення з сполучена з тілом кочення. Стулка навішена на знімною ручкою. парі штирів, які розташовані співвісно в напрямних Відмітними суттєвими ознаками, дійсними в усередині стулки уздовж вертикальної крайки стуокремих випадках є те, що кожний опорний елелки, та сполучені з передавальним механізмом, з мент, виконаний у вигляді закріпленого на горизоможливістю взаємопротилежного переміщення нтальній частині дверної рами корпуса із циліндштирів в осьовому напрямку, штирі сполучені своричною внутрішньою розточкою, у якій єю кінцівкою, з отворами в парі опорних елементів, встановлений підшипник кочення, на внутрішньовстановлених співвісно в горизонтальних частинах му кільці якого закріплена втулка з внутрішнім дверної рами, причому, на горизонтальній частині отвором некруглого перерізу розташованим ексдверної рами розташована ще пара опорних елецентрично підшипнику кочення, кінцівки кожного ментів з протилежної сторони дзеркально симетштиря теж мають некруглий переріз конгруентний рично відносно вертикальній осі симетрії дверної отвору. рами, передавальний механізм сполучений з стоВертикальні крайки стулки округлені по всій пором фіксації, якій має можливість сполучення з висоті, радіус округлення вертикальної крайки з знімною ручкою. боку розташування замка менше радіусу округКожний опорний елемент, виконаний у вигляді лення вертикальної крайки стулки з боку розташузакріпленого на горизонтальній частині дверної вання штирів на розмір ексцентриситету розташурами корпуса із циліндричною внутрішньою розтовання отвору у втулці відносно підшипника чкою, у якій встановлений підшипник кочення, на кочення. внутрішньому кільці якого закріплена втулка з внуШтирі мають на внутрішньому кінці зубчасту трішнім отвором некруглого перерізу розташоварейку, і своєю зубчастою рейкою, сполучені із зубним ексцентрично підшипнику кочення, кінцівки частим колесом шарнірно закріпленим на стулці, штирей теж мають некруглий переріз конгруентний причому на верхньому штирі зубчаста рейка розотвору. ташована на поперечині зі зміщенням відносно Вертикальні крайки стулки округлені по всій осьової лінії штирей на розмір зубчастого колеса, висоті, радіус округлення вертикальної крайки з в зубчастому колесі виконаний наскрізний отвір з боку розташування замка менше радіусу округнекруглим перерізом паралельний осі колеса, для лення вертикальної крайки стулки з боку розташуможливості сполучення з знімною дверною ручвання штирів на розмір ексцентриситету розташукою. Наприклад, наскрізний отвір виконаний квадвання отвору у втулці відносно підшипника ратного перерізу, навпроти нього розташований кочення. радіально відносно зубчастого колеса важіль з Штирі мають на внутрішньому кінці зубчасту фіксуючим елементом, який сполучений з зубчасрейку, і своєю зубчастою рейкою, сполучені із зубтим колесом, також важіль сполучений з пружиною частим колесом шарнірно закріпленим на стулці, та шарнірно закріплений на кронштейні, який причому на верхньому штирі зубчаста рейка розвстановлений на стулці, причому шарнір знахоташована на поперечині зі зміщенням відносно диться відносно осі обертання зубчастого колеса з осьової лінії штирей на розмір зубчастого колеса, боку протилежному його кінця з фіксуючим елемев зубчастому колесі виконаний наскрізний отвір з нтом. некруглим перерізом паралельний осі колеса, для Описані двері дозволяють забезпечити зручможливості сполучення з знімною дверною ручний прохід в умовах захаращеного меблями або кою. Наприклад, наскрізний отвір виконаний квадустаткуванням приміщення, особливо коли об'єкти ратного перерізу, навпроти нього розташований часто переміщуються, або біля проходу стоять радіально відносно зубчастого колеса важіль з люди, також важливим є те, що, наприклад, при фіксуючим елементом, який сполучений з зубчаспожежі в умовах обмеженого огляду - двері, стулка тим колесом, також важіль сполучений з пружиною яких відкривається і до себе і від себе забезпечута шарнірно закріплений на кронштейні, який ють не тільки зручність, а і безпеку. При переставстановлений на стулці, причому шарнір знахоновці меблі і частковому перекриванні дверного диться відносно осі обертання зубчастого колеса з проходу, без зайвого клопоту стулка двері пересбоку протилежному його кінця з фіксуючим елеметавляється на іншу сторону дверної рами і відкринтом. вається з розворотом відносно іншої сторони. При Відмітними суттєвими ознаками, дійсними у цьому забезпечене надійне закривання. всіх випадках є те, що стулка навішена на парі Відомі герметичні двері описані в авторському штирів, які розташовані співвісно в напрямних усесвідоцтві колишнього СРСР №975999 опубліковаредині стулки уздовж вертикальної крайки стулки, ному у бюлетені №43 від 23.11.82р. по якому двері та сполучені з передавальним механізмом, з можвключають поворотну стулку й ущільнюючий елеливістю взаємопротилежного переміщення штирів мент, розміщений по периметру поворотної стулв осьовому напрямку, штирі сполучені своєю кінціки. У поворотній стулці утворений проріз, у якому вкою, з отворами в парі опорних елементів, встазмонтована еквідистантно основній додаткова новлених співвісно в горизонтальних частинах стулка з ущільнюючим елементом по периферії, дверної рами, причому, на горизонтальній частині при цьому додаткова стулка встановлена з мождверної рами розташована ще пара опорних елеливістю повороту убік, протилежний повороту осментів з протилежної сторони дзеркально симетновної стулки. рично відносно вертикальній осі симетрії дверної Загальними суттєвими ознаками з конструкцірами, передавальний механізм сполучений з стоєю другого варіанта дверей, є те що двері включають поворотну стулку з можливістю повороту і 7 90174 8 ліворуч і праворуч, та елементи що утримують ми штирів, причому за допомогою шарнірно закрістулку в закритому стані. пленої тяги кожен важіль приєднаний до встановНедоліками відомої конструкції є те, що при леного на дверній рамі стопора фіксації, повзун відкриванні у різні сторони змінюється розмір двеякого з'єднаний із пружиною, та встановлений нарного прорізу, додаткова рама перевищує по розвпроти місця розташування кільцевої проточки на міру стулку дверей і потрібно щоб, аби додаткова штирі протилежної пари. рама мала високу жорсткість, або потрібна велика Опорний елемент в дверній рамі, виконаний у кількість затворів по контуру стулки, до того ж, при вигляді закріпленого на горизонтальній частині відкриванні відсутня можливість відкривати і до дверної рами корпуса із циліндричною внутрішсебе і від себе, що знижує позитивний ефект консньою розточкою, у якій встановлений підшипник трукції в умовах пожару або іншого лиха. кочення, на внутрішнім кільці якого закріплена Найбільш близькими є відомі металеві противтулка з внутрішнім циліндричним отвором з конуударні двері, описані в деклараційному патенті сною розточкою з зовнішнього торця. України №1888, опублікованому 15.07.2003 року, Вертикальні крайки стулки округлені по всій індекс МПК Е06В5/11; Е06В5/10, що включають висоті й повздовжні геометричні осі штирів переметалеву коробку і навішене в ній дверне полотбувають від крайньої лінії крайок стулки на відстанище із замком, що фіксується при замиканні по ні, що перевищує радіус округлення на 1-3мм. чотирьох сторонах коробки, дверне полотнище Замок встановлений у середній частині стулки навішене на двох півосях, кожна з яких розміщена по ширині з можливістю одночасного сполучання у втулці дверного полотнища і гільзі коробки і зазасувів замка з відповідними елементами одного з фіксована щодо гільзи, обернені один до одного штирів кожної пари. кінці втулок дверного полотнища заглушені, а в Кожний штир закріплений у стулці має на внузаглушеному кінці нижньої втулки розміщене тіло трішньому кінці зубчасту рейку, і з'єднаний із прукочення. жиною, що сполучена з кронштейном, закріпленим Загальними суттєвими ознаками з конструкціна стулці. єю другого варіанта дверей, є те що двері вклюКожний штир пари, своєю зубчастою рейкою, чають стулку навішену в дверній рамі із замком з сполучений із зубчастим колесом жорстко закріпможливістю фіксації при замиканні по чотирьох леним на дверній ручці, шарнірно закріпленій на місцях дверної рами, вісь повороту стулки сполустулці. чена з тілом кочення. Кожний штир своєю зубчастою рейкою сполуНедоліками відомої конструкції дверей є те, чений із зубчастим колесом не менш чим через що вони не забезпечують зручний прохід в умовах одну передатну шестірню, які сполучені, шарнірно захаращеного приміщення, в умовах коли людина закріплену на стулці. Причому верхній штир пари не може орієнтуватися в якій бік повинні відкривасвоєю зубчастою рейкою сполучений з зубчастим тися двері, наприклад, при пожежі, та двері відоколесом через передатну шестірню, а нижній штир мої конструкції не мають можливості швидко транпари сполучений із зубчастим колесом через дві сформуватися при перестановці меблі або послідовно сполучені передатні шестерні. обладнання. До кожної дверної ручки з ексцентриситетом, Метою винаходу є створення дверей які, при щодо осі її повороту, шарнірно приєднана тяга, надійному закриванні, забезпечують зручне користяга шарнірно приєднана до стопора фіксації, а тування в умовах, коли часто необхідне відкринавпроти стопора фіксації на штирі протилежної вання або в одну, або в іншу сторону, або коли в пари закріплена відповідна деталь. умовах обмеженого огляду людині потрібно швидТяга приєднана до стопора фіксації через двоко покинути малознайоме приміщення. плечий важіль, шарнірно закріплений на стулці, і Суттєвими відмітними ознаками є те, що двері додаткову тягу, що також приєднана шарнірно. включають стулку навішену на двох парах штирів, Стопор фіксації являє собою повзун розташований штирі кожної пари розташовані співвісно в напряперпендикулярно осі штиря, корпус якого що намних усередині стулки уздовж вертикальних краправляє закріплений на стулці. йок стулки, та кожна пара штирів сполучена через Відмітними суттєвими ознаками, дійсними у передавальний механізм, з своєю дверною ручвсіх випадках є те, що стулка навішена на двох кою, з можливістю керованого почергового взаєпарах штирів, штирі кожної пари розташовані співмопротилежного переміщення штирів кожної пари вісно в напрямних усередині стулки уздовж вертив осьовому напрямку, та можливістю сполучання кальних крайок стулки, мають на внутрішньому штирів, своєю циліндричною кінцівкою, з опорними кінці зубчасті рейки та кожна пара штирів сполучеелементами встановленими в дверній рамі, прина своїми рейками через передавальний механізм, чому, кожна пара штирів, ще сполучена з стопоз своєю дверною ручкою, з можливістю почерговорами фіксації протилежної пари штирів, установго взаємопротилежного переміщення штирів кожленими у стулці й стопорами фіксації протилежної ної пари в осьовому напрямку, та можливістю спопари штирів, установленими у дверній рамі. лучання штирів своєю циліндричною кінцівкою, з Кожний штир закріплений у стулці не менш отворами в опорних елементах, встановлених в чим у двох напрямних, має наодному кінці циліндгоризонтальних частинах дверної рами, причому, ричну частину з кільцевою проточкою й звуженням кожна пара штирів, ще сполучена з стопорами на торці і, не менш чим в одній горизонтальній фіксації протилежної пари штирів, установленими частині дверної рами, напроти місць заходу штирів у стулці й стопорами фіксації протилежної пари у опорні елементи дверної рами, шарнірно всташтирів, установленими у дверній рамі. новлені важелі, з можливістю сполучання з кінця 9 90174 10 Відмітними суттєвими ознаками дійсними в відкривається з розворотом відносно іншої стороокремих випадках є те, що не менше чим на однони. При цьому забезпечене надійне закривання. му штирі з кожної пари циліндрична частина має На Фіг.1 показаний зовнішній вигляд дверей кільцеву проточку й звуження на торці, також не першого варіанту; менш чим в одній горизонтальній частині дверної На Фіг.2 показаний виносний елемент А на рами, напроти отворів у опорних елементах дверякому зображений вузол сполучення опорного ної рами, шарнірно встановлені важелі, з можливіелементу з штирем та передавальний механізм; стю сполучання з кінцями штирів, причому за доНа Фіг.3 показаний переріз Б-Б по стулці в міспомогою шарнірно закріпленої тяги, кожен важіль ці розташування штиря 7; приєднаний до встановленого на дверній рамі На Фіг.4 показаний переріз В-В на якому зостопора фіксації, повзун якого з'єднаний із пружибражене зубчасте колесо і стопор фіксації; ною, та встановлений перпендикулярно штирю, На Фіг.5 показаний переріз В-В на якому зонавпроти місця розташування кільцевої проточки бражене зубчасте колесо, стопор фіксації та знімна штирі протилежної пари. на ручка; Кожний опорний елемент, виконаний у вигляді На Фіг.6 показаний зовнішній вигляд дверей закріпленого на горизонтальній частині дверної другого варіанту; рами корпуса із циліндричною внутрішньою розтоНа Фіг.7 показаний переріз Г-Г; чкою, у яку встановлений підшипник кочення, на На Фіг.8 показаний виносний елемент Д, на внутрішньому кільці якого закріплена втулка, внутякому зображений вузол сполучення опорного рішній циліндричний отвір якої розташований конелементу з штирем, та стопор фіксації розташовацентрично підшипнику кочення і має конусну розний в горизонтальній частині дверної рами; точку з боку стулки. На Фіг.9 показаний виносний елемент Е; Вертикальні крайки стулки округлені по всій На Фіг.10 показаний виносний елемент Ж, на висоті, й геометричні осі штирів перебувають від якому зображені передавальні механізми та стокрайньої лінії крайок стулки на відстані, що перепори фіксації розташовані в стулці; вищує радіус округлення на 1-3мм. На Фіг.11 показаний переріз К-К по дверній руЗамок встановлений у середній частині стулки, чці. по ширині, з можливістю одночасного сполучання Двері першого варіанту, згідно винаходу, засувів замка з відповідними елементами одного з включають стулку 1 навішену в дверній рамі 2, яка штирів кожної пари. має бокові частини 3, 4, та верхню 5 і нижню 6 Кожний штир з'єднаний із пружиною, що спогоризонтальні частини. Стулку 1 та раму 2 можлилучена з кронштейном, закріпленим на стулці. во виготовити з металу, пластичної маси або комКожний штир своєю зубчастою рейкою сполупозитного матеріалу, наприклад по контуру стулка чений із зубчастим колесом, жорстко закріпленим може бути виготовлена з сталі, а основна площа на дверній ручці, шарнірно закріпленій на стулці, засклита, або зроблена дерев'яна вставка, але це не менш чим через одну передатну шестірню, шане суттєве для об'єкту винаходу. рнірно закріплену на стулці. Стулка 1 навішена на штирях 7 та 8, штирі виВерхній штир пари, своєю зубчастою рейкою ступають частково за межі стулки 1 і сполучені з сполучений з зубчастим колесом через одну переопорними елементами 9, 10 (див. Фіг.1) або 11, 12 датну шестірню, а нижній штир пари, сполучений із (не показано), встановленими в верхній 5 та нижзубчастим колесом через дві послідовно сполучені ній 6 горизонтальних частинах дверної рами 2. передатні шестерні. Верхні опорні елементи та нижні попарно розтаДо кожної дверної ручки з ексцентриситетом, шовані навпроти одне одного, та пара опорних щодо осі її повороту, шарнірно приєднана тяга, яка елементів 11 та 12 розташована дзеркально симешарнірно приєднана до стопора фіксації, а натрично відносно вертикальної осі симетрії дверної впроти стопора фіксації, на штирі протилежної рами 2 . Штирі 7 та 8 розташовані співвісно між пари, закріплена відповідна деталь. Тяга приєднасобою, встановлені в напрямних 13 та 14, закріпна до стопора фіксації через двоплечий важіль, лених у стулці 1. Штирі розташовані уздовж вертишарнірно закріплений на стулці, і додаткову тягу, кальної крайки 15 стулки 1. що також приєднана шарнірно. Стопор фіксації Опорні елементи 9, 10, 11, 12 дверної рами, являє собою повзун розташований перпендикулявиконані у вигляді закріпленого на дверній рамі рно штирю, корпус якого, що направляє, закріплекорпуса 16 із циліндричною проточкою, у яку встаний на стулці. новлений підшипник кочення 17 і зафіксований Описані двері дозволяють забезпечити зручпружним кільцем 18. На внутрішньому кільці підний прохід в умовах захаращеного меблями або шипника кочення закріплена втулка 19 з внутрішустаткуванням приміщення, особливо коли об'єкти нім отвором 20, овального перерізу, розташовачасто переміщуються, або біля проходу стоять ним ексцентрично підшипнику кочення 17, кінцівки люди, також важливим є те, що, наприклад, при штирей 21 та 22 теж мають овальний переріз конпожежі в умовах обмеженого огляду - двері, стулка груентний отворам в опорних елементах, але мояких відкривається і ліворуч і праворуч і до себе і жлива інша технологічна форма перерізу. Втулка від себе забезпечують не тільки зручність, а і без19 виступає за межі площини дверної рами з боку пеку. стулки на 1мм. Стулка 1 встановлена так, що штиПри частковому перекриванні дверного прохорі 7 та 8 в закритому положенні знаходяться у ексду, або якщо зайняте місце куди при відкриванні центричній втулці 19 якнайближче до бокової часдоходить стулка, без зайвого клопоту стулка двері тини дверної рами 2, тобто стулка 1 вертикальною крайкою 15 знаходиться з мінімальним зазором, 11 90174 12 наприклад 0,5мм від бокової частини 4 дверної втулки, то стулка ні лівою ні правою вертикальною рами 2. крайкою не затирає по боковим сторонам рами 2. З внутрішнього кінця штирів 7 та 8, розташоЯкщо в приміщенні переставлені меблі і невані зубчасті рейки 24 та 25, які опираються на зручно користуватися дверми з лівим розташуванроликові напрямні 26 та 27. Зубчаста рейка 25 ням осі повороту, то в отвір 34 вставляється знімзакріплена на штирі 8 через поперечину 28, завдяна ручка 45, якою повертається важіль 36 відносно ки чому вона зміщена і сполучається з зубчастим шарніра 39 в кронштейні 38, фіксатор 36 вивоколесом 29 з боку радіально протилежного місцю диться з зачеплення з зубчастим колесом 29. Зубсполучання з зубчастим колесом 29 зубчастої рейчастим колесом 29 через зубчасті рейки 24 та 25 ки 24 штиря 7. переміщуються штирі 7 та 8 і кінцівки штирів 21 та Усередині стулки 1 між кронштейном 32 і на22 виводяться з опорних елементів 9 та 10. Втулки прямною 14, на штирях 7 та 8, встановлені обмев опорних елементах 11 та 12 розвертаються в жувальні шайби 30, закріплені шплінтами 31 від положення в якому отвір 20 у втулці 19 знаходитьосьового переміщення. Зубчасте колесо 29 шарніся з боку бокової частини рами 3, стулка підворно закріплене на стулці в фундаменті 33. В зубдиться до співпадання кінцівок 21 та 22 з отворами частому колесі 29 виконаний отвір 34 - наскрізний 20 у опорних елементах 11 та 12, знімною ручкою з квадратним перерізом паралельний осі колеса. 45 через зубчасте колесо 29 кінцівки 21 та 22 заНавпроти отвору 34 розташований, радіально відводяться у отвори 20, ручка 45 виймається, фіксаносно зубчастого колеса 29, важіль 35 з фіксуютор 36 входить у зчеплення з зубчастим колесом чим елементом 36, якій сполучений з зубчастим 29 і фіксує його і відповідно штирі 7 та 8. Тепер, колесом 29, також важіль 35 сполучений з пружипри відкриванні дверей, розвертання стулки 1 виною 37 та шарнірно закріплений на кронштейні 38, конується відносно осі розташованої з іншого боку, який встановлений на стулці, причому шарнір 39 теж як до себе, так і від себе. Можливе викорисзнаходиться відносно осі обертання зубчастого тання ручки 44, в якості знімної ручки показаної колеса 29 з боку протилежному кінцю важеля з позицією 45. фіксуючим елементом 36. Двері, другого варіанту, згідно винаходу, Замок 40 встановлений з протилежної сторони включають стулку 51 навішену в дверній рамі 52, стулки по ширині, його засув 41 в закритому полояка має бокові частини 53, 54, та верхню 55 і нижженні сполучений з отвором 42 у боковий частиш 3 ню 56 горизонтальні частини. Стулку 51 та раму 52 дверної рами 2. На боковий частині 4 дверної раможливо виготовити з металу, пластичної маси ми 2 симетрично отвору 42 розташований отвір або композитного матеріалу, як і стулку по першо43. На замку 40 встановлена ручка 44. му варіанту, але це не суттєве для об'єкту винахоНа Фіг.5 показана знімна ручка 45, яка вставду. лена в отвір 34 і сполучається з важелем 35, при Стулка 51 навішена на двох парах штирів 57 цьому зубчасте колесо 29 не сполучене з фіксуюта 58 і 59 та 60, штирі виступають частково за межі чим елементом 36. Можливе використання ручки стулки 51 і сполучені в закритому положенні стул44, в якості знімної ручки показаної позицією 45. ки з опорними елементами 61, 62, 63, 64 встановВертикальні крайки 15 та 23 стулки 1 округлені по леними в верхній 55 та нижній 56 горизонтальні всій висоті, причому радіус округлення вертикальчастини дверної рами 52. Штирі 57 та 58 розташоної крайки 23 менше радіусу округлення вертикавані співвісно між собою, а штирі 59 та 60 співвісно льної крайки 15 на розмір ексцентриситету розтаміж собою і встановлені в напрямних 65, закріплешування отвору 20 у втулці 19 відносно них у стулці 51. Штирі розташовані уздовж вертипідшипника кочення 17. В представленому приккальних крайок 66 та 67 стулки 51. В закритому ладі радіус округлення вертикальної крайки 15 положенні стулки всі штирі сполучені з відповіднидорівнює половині товщини стулки. ми опорними елементами 61, 62, 63, 64. Стулка 1 дверей першого варіанту, згідно виВ верхній горизонтальній частині 55 дверної находу, може бути навішена в дверній рамі 2, так рами, напроти місця заходу штиря 58 у опорний що штирі 7 та 8 сполучені з опорними елементами елемент 62 дверної рами, встановлений важіль 68 9 та 10 (див. Фіг.1), або штирі 7 та 8 сполучені з (див. Фіг.8), який закріплений шарнірно на провуопорними елементами 11 та 12 (не показано), шині 69, сполучається з кінцем 70 штиря 58 і за штирі виконують роль осі повороту стулки при віддопомогою шарнірно приєднаної тяги 71 приєднакриванні. ної до встановленого на горизонтальній частині В роботі коли стулка навішена на штирях 7 та 55, стопора 72, повзун якого 73 з'єднаний із пру8 в опорних елементах 9 та 10, дверною ручкою 44 жиною 74. Повзун в висунутому положенні має засувка 41 виводиться з зачеплення з отвором 42 і можливість сполучатися з кільцевою проточкою 75 стулка двері відкривається відносно осі повороту з на кінці штиря 60. З іншої сторони по ширині стуллівої сторони, або до себе, або від себе, в залежки 51, напроти місця заходу штиря 60 у опорний ності від необхідності. Причому, так як кінцівки 21 елемент 64 шарнірно закріплений на провушині 76 та 22 штирей 7 та 8 виконані в перерізі овальної важіль 77. Важіль в закритому положенні стулки форми і сполучені з втулкою 19, отвір 20 якої розсполучений з кінцем 78 штиря 60 і за допомогою ташований ексцентрично підшипникам 17, то при шарнірно приєднаної тяги 79 приєднаної до вставідкриванні вертикальна крайка стулки відходить новленого на горизонтальній частині 55 дверної від бокової частини 4 рами, а так як радіус протирами 52 стопора 80, повзун якого 81 з'єднаний із лежної вертикальної крайки 23 менше радіусу верпружиною 82 і в висунутому положенні має можтикальної крайки 15 на розмір ексцентриситету ливість сполучатися з кільцевою проточкою 83 на кінці штиря 58. 13 90174 14 Опорні елементи 61, 62, 63, 64, виконані у визакріплений повзун 121, а на штирі 57 закріплена гляді закріпленого на горизонтальних частинах відповідна деталь 122. Тобто , згідно винаходу, дверної рами корпуса 84 із циліндричною проточстулка 51 навішена на штирях 57, 58, 59, 60 які кою, у яку встановлений підшипник кочення 85 і виконують то функції засуву, то шарніру петлі. зафіксований пружним кільцем 86. На внутрішКоли двері знаходяться в закритому положенньому кільці підшипника 85 закріплена втулка 87 з ні, штирі 57, 58, 59, 60, знаходяться у втулках 87 отвором концентричним підшипнику кочення 85 з опорних елементів 61, 62, 63, 64, засув 89 замка конусним заходом, яка виступає за межі площини 88 сполучений з захватом 90 на штирі 58, а засув дверної рами з боку стулки на 1мм. 91 сполучений з захватом 92 на штирі 60 і через Вертикальні крайки 66 та 67 стулки 51 (див. шестерні 107, 108, 109, 110 зубчасті колеса 102 та Фіг.7) округлені по всій висоті й геометричні осі 105 і шестерні 101 і 104 фіксують і нижні штирі 57 штирів 57, 58, 59, 60 перебувають від крайньої та 59 своєї пари. лінії крайок стулки на відстані, що перевищує радіВ роботі, для відкривання дверей, замком 88 ус округлення на 2мм. виводяться засуви 89 та 91 з захватів 90 та 92, і Замок 88 встановлений у середній частині повертається, наприклад, ліва дверна ручка 103. стулки, по ширині, з можливістю сполучання засуЗубчастим колесом 102 через шестерню 101 опусва 89 з відповідним елементом 90 на штирі 58 та кається штир 58, а через шестерні 107 та 108 пізасува 91 з відповідним елементом 92 на штирі 60. діймається штир 57, які в результаті виводяться з Засуви 89 та 91 заведені в додаткові опірні елемезачеплення з опорними елементами 62 та 61 Тянти 93 та 94 які закріплені на стулці. гою 111 розвертається двоплечий важіль 112 і З внутрішнього кінця кожного з штирів 57, 58, додатковою тягою 113 висувається повзун 115 59, 60 розташовані зубчасті рейки 95, які опирастопора 114 до зачеплення з деталлю 116 закріпються на роликові напрямні 96. З вихідного кінця леній на штирі 59 і фіксуються від осьового перекожного з штирів 57, 58, 59, 60 встановлені співвіміщення штирі 59 та 60. сно штирю пружини 97, які упираються в шайбу 98 Одночасно, як тільки штир 58 став опускатися, і шплінт 99, а іншим кінцем упираються в кронважіль 68 пружиною 74 розвертається і повзун 73 штейни 100. Штир 58 своєю зубчастою рейкою 95 сполучається з кільцевою проточкою 75 на штирі сполучений з одною передатною шестірнею 101 60 і фіксує штир від виходу з опорного елемента закріпленою шарнірно на стулці, яка сполучена із 64 Штир 60 зафіксований доти доки не буде закризубчастим колесом 102, жорстко закріпленим на та стулка 51 і штир 58 не стане на штатне місце в дверній ручці 103, шарнірно закріпленій в стулці. опорному елементі 62. А з іншої сторони штир 60 своєю зубчастою Стулка 51 на штирях 59 та 60, які в даний час рейкою 95 сполучений з одною передатною шестівиконують функцію сумісно з підшипниками 85 рнею 104 закріпленою шарнірно на стулці 51, яка шарніра повороту, повертається або від себе, або сполучена із зубчастим колесом 105 жорстко задо себе в залежності від бажання та можливості кріпленим на дверній ручці 106, шарнірно закріпнапрямку відкривання дверей. Дверна ручка 103 леній в стулці 51. Штир 57, своєю зубчастою рейпісля відкривання повертається у початкове полокою 95, сполучений з передатною шестірнею 107, ження, повзун 115 виходить з зачеплення з відпояка сполучена з передатною шестернею 108 шарвідною деталлю 116 і штир 59 розфіксовується, нірно закріпленими на стулці. Шестерня 108 споале штир 60 зафіксований повзуном 73 і через лучена із зубчастим колесом 102 жорстко закріпшестерні 104, 109, 110 та зубчасте колесо 105 не леним на дверній ручці 103, шарнірно закріпленій дозволяє при спробі повернути праву дверну ручку в стулці 51. 106 вивести штирі 59 та 60 з опорних елементів 63 Штир 59 своєю зубчастою рейкою 95 сполучета 64. ний з передатною шестірнею 109 яка сполучена з Для закриванні двері знову повертається ліва передатною шестернею 110 шарнірно закріпленидверна ручка. Зубчастим колесом 102 через шесми на стулці. Шестерня 110 сполучена із зубчастерню 101, опускається штир 58, а через шестерні тим колесом 105 жорстко закріпленим на дверній 107 та 108 підіймається штир 57 до положення в ручці 106, шарнірно закріпленій в стулці 51. якому штирі не виступають за межі стулки 51. ТяДо зубчастого колеса 102, з ексцентриситетом гою 111 розвертається двоплечий важіль 112 і щодо осі повороту дверної ручки 53, шарнірно додатковою тягою 113 висувається повзун 115 до приєднана тяга 111, інший кінець тяги шарнірно зачеплення з відповідною деталлю 116 і фіксуютьприєднаний до двоплечого важеля 112, шарнірно ся штирі 59 та 60 від осьового переміщення. Коли закріпленого на стулці 51. На іншому важелі двопстулка 51 повернулась у закрите положення, штирі лечого важеля 112 шарнірно закріплена додаткова 57 та 58 пружинами 97 висуваються за межі стулки тяга 113, яка шарнірно закріплена до стопора фікі входять у зчеплення з опорними елементами 61, сації 114, повзун якого 115, має можливість сполута 62. Кінцівкою 70 штиря 58 повертається важіль читись з відповідною деталлю 116 закріпленою на 68 і повзун 81 виходить з зачеплення з кільцевою штирі 59. проточкою штиря 60. До зубчастого колеса 105 з ексцентриситетом При закриванні дверей надовго засувки 89 та щодо осі повороту дверної ручки 106 шарнірно 91 замком 88 заводяться в відповідні деталі 90 та приєднана тяга 117, тяга шарнірно приєднана до 92. двоплечого важеля 118, шарнірно закріпленого на При необхідності відкривання двері правою стулці 51. На іншому важелі двоплечого важеля ручкою 106, якщо стулка не була закрита на замок 118 шарнірно закріплена додаткова тяга 119, шар88, зубчастим колесом 105 через шестерню 104 нірно закріплена до стопора фіксації 120, в якому опускається штир 60, а через шестерні 109 та 110 15 90174 16 підіймається штир 59, які в результаті виводяться лки 51. Тягою 117 розвертається двоплечий ваз зачеплення з опорними елементами 63 та 64. жіль 118 і додатковою тягою 119 висувається повТягою 117 розвертається двоплечий важіль 118 і зун 121 до зачеплення з відповідною деталлю 122 додатковою тягою 119 висувається повзун 121 до закріпленій на штирі 57 і фіксуються штирі 57 та 58 зачеплення з відповідною деталлю 122 закріпленій від осьового переміщення. на штирі 57 і фіксуються від осьового переміщення Коли стулка 51 повернулась у закрите полоштирі 57 та 58. Одночасно, як тільки штир 60 став ження, штирі 59 та 60 пружинами 97 висуваються і опускатися, важіль 77 пружиною 82 розвертається штирі входять у зчеплення з опорними елементаі повзун 81 сполучається з кільцевою проточкою ми 63, та 64. Кінцівкою 78 штиря 60 важіль 77 по83 на штирі 58 і фіксує штирі 58 та 57 від виходу з вертається і повзун 81 виходить з зачеплення з опорних елементів 61 та 62. Штир 58 зафіксований кільцевою проточкою 83 штиря 58. доти, доки не буде закрита стулка 51 і штир 60 не При закриванні дверей надовго засуви 89 та стане на штатне місце в опорному елементі 64. 91 замка 88 заводяться в захвати 90 та 92. Стулка 51 на штирях 59 та 60, які в даний час Тобто стулка 51 дверей по винаходу може відвиконують сумісно з підшипниками кочення функкриватися повертаючись відносно, як пари штирів цію шарніра повороту, повертається або від себе, 57 та 58, так і пари штирів 59 та 60, як на себе так і або до себе в залежності від бажання та можливовід себе, а механізми що фіксують протилежну сті напрямку відкривання дверей. Дверна ручка пару штирів виключають можливість випадання 106 після відкривання повертається у початкове стулки з дверної рами при спробі повернути одноположення, повзун 121 виходить з зачеплення з часно і іншу дверну ручку. відповідною деталлю 122 і штир 57 вільний, але Описані двері, незважаючи на кількість елемештир 58 зафіксований повзуном 811 через шестентів, прості в виготовленні, мають багато однакорні 101, 107, 108 та зубчасте колесо 102 не дозвових елементів, а так як штирі та механізми займаляє при спробі повернути ліву дверну ручку 103 ють незначну площу, то стулка може бути вивести штирі 57 та 58 з опорних елементів 61 та виготовлена рамної конструкції з фільонками, або 62. з застекленням значної частини площі, з урахуДля закриванні дверей, знову повертається ванням сучасного дизайну та використанням суправа дверна ручка 106 Зубчастим колесом 105 часних матеріалів на існуючому механообробному через шестерню 104 опускається штир 60, а через обладнанні. Заявник виготовив та випробував гошестерні 109 та 110 підіймається штир 59, до половний зразок дверей описаних в заявці. ложення в якому штирі не виступають за межі сту 17 90174 18 19 90174 20 21 90174 22 23 Комп’ютерна верстка О. Гапоненко 90174 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
