Двері

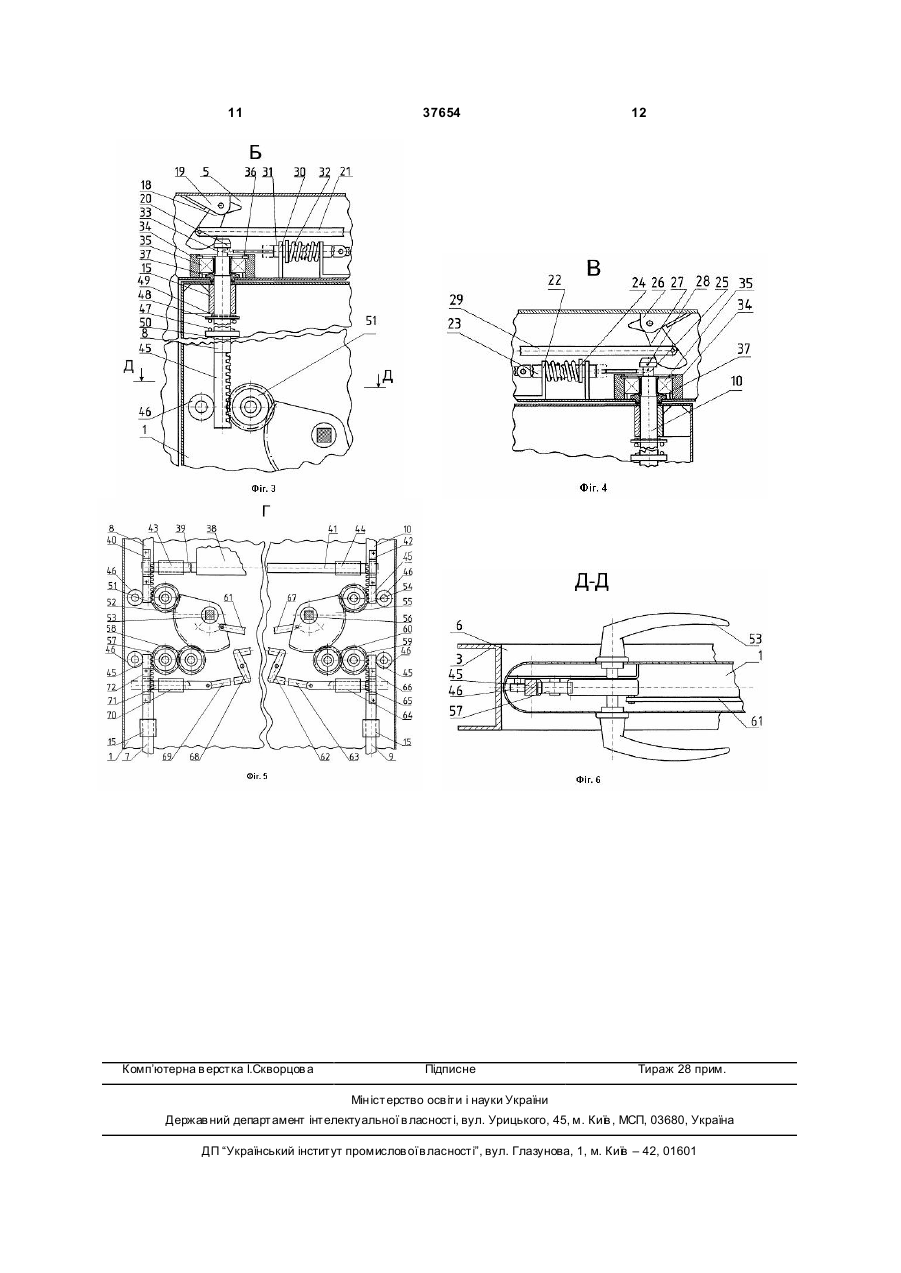

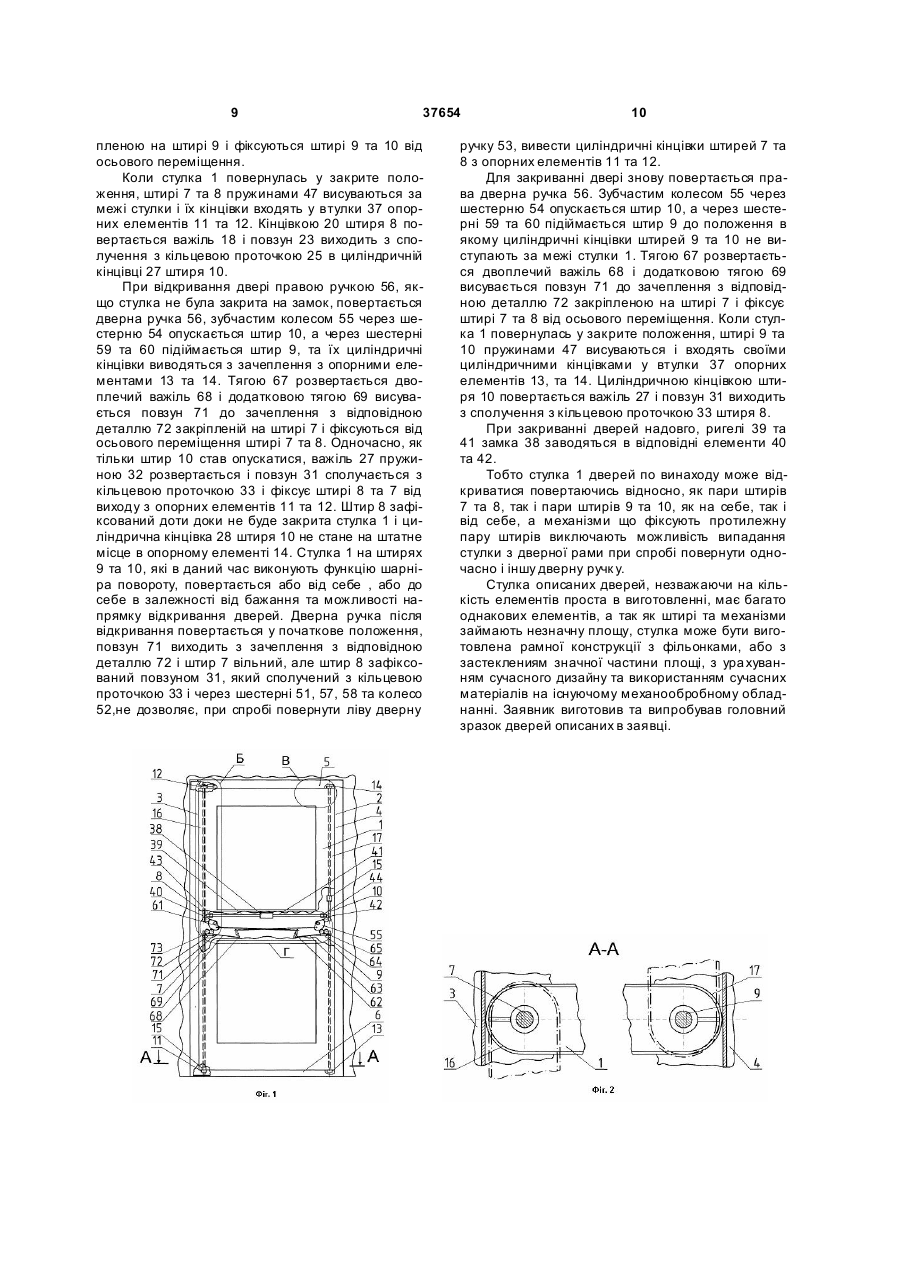

1. Двері, що включають стулку, навішену в дверній рамі, із замком з можливістю фіксації при замиканні по чотирьох місцях дверної рами, вісь повороту стулки сполучена з тілом кочення, які відрізняються тим, що стулка навішена на двох парах штирів, штирі кожної пари розташовані співвісно в напрямних усередині стулки уздовж вертикальних крайок стулки, та кожна пара штирів сполучена через передавальний механізм, з своєю дверною ручкою, з можливістю почергового взаємно протилежного переміщення штирів кожної пари в осьовому напрямку та можливістю сполучання штирів своєю циліндричною кінцівкою, з отворами в опорних елементах, встановлених в горизонтальних частинах дверної рами, причому, кожна пара штирів ще сполучена з стопорами фіксації протилежної пари штирів, установленими у стулці, й стопорами фіксації протилежної пари штирів, установленими у дверній рамі. 2. Двері за п. 1, які відрізняються тим, що не менш ніж на одному штирі з кожної пари циліндрична кінцівка має кільцеву проточку й звуження на торці, також не менш ніж в одній горизонтальній частині дверної рами, напроти отворів у опорних елементах дверної рами, шарнірно встановлені важелі з можливістю сполучання з кінцівками штирів, причому за допомогою шарнірно закріпленої тяги кожен важіль приєднаний до встановленого на дверній рамі стопора фіксації, повзун якого з'єднаний із пружиною, та встановлений перпендикулярно штирю навпроти місця розташування кільцевої проточки на циліндричній кінцівці штиря протилежної пари. 3. Двері за п. 1, які відрізняються тим, що кожний опорний елемент виконаний у вигляді закріпленого на горизонтальній частині дверної рами корпуса із циліндричною внутрішньою розточкою, у якій встановлений підшипник кочення, на внутрішньому кільці якого закріплена втулка з внутрішнім ци 2 (19) 1 3 37654 Корисна модель стосується будівництва, а конкретно конструкції дверей для житлових і службових помешкань. Відомі герметичні двері [описані в авторському свідоцтві бувшого СРСР №975999 опублікованому у бюлетені №43 від 23.11.82р.] по якому двері включають поворотну стулку й ущільнюючий елемент, розміщений по периметру поворотної стулки. У поворотній стулці утворений проріз, у якому змонтована еквідистантно основній додаткова стулка з ущільнюючим елементом по периферії, при цьому додаткова стулка встановлена з можливістю повороту убік, протилежний повороту основної стулки. Загальними суттєвими ознаками, є те що двері включають поворотну стулку з можливістю повороту і лівор уч і праворуч, та елементи що утримують стулку в закритому стані. Недоліками відомої конструкції є те, що при відкриванні у різні сторони змінюється розмір дверного прорізу, додаткова рама перевищує по розміру стулку дверей і потрібно щоб, аби додаткова рама мала високу жорсткість, або потрібна велика кількість затворів по контур у стулки, до того ж, при відкриванні відсутня можливість відкривати і до себе і від себе, що знижує позитивний ефект конструкції в умовах пожару або іншого лиха. Найбільш близькими є відомі металеві протиударні двері, [описані в деклараційному патенті України №1888, опублікованому 15.07.2003 року, індекс МПК Е06В5/11; Е06В 5/10], що включають металеву коробку і навішене в ній дверне полотнище із замком, що фіксується при замиканні по чотирьох сторонах коробки, дверне полотнище навішене на двох півосях, кожна з яких розміщена у втулці дверного полотнища і гільзі коробки і зафіксована щодо гільзи, обернені один до одного кінці втулок дверного полотнища заглушені, а в заглушеному кінці нижньої втулки розміщене тіло кочення. Загальними суттєвими ознаками, є те що двері включають стулку навішену в дверній рамі із замком з можливістю фіксації при замиканні по чотирьох місцях дверної рами, вісь повороту стулки сполучена з тілом кочення. Недоліками відомої конструкції дверей є те, що вони не забезпечують зручний прохід в умовах захаращеного приміщення, в умовах коли людина не може орієнтуватися в якій бік повинні відкриватися двері, наприклад, при пожежі, та двері відомої конструкції не мають можливості швидко трансформуватися при перестановці меблі. Метою корисної моделі є створення дверей які, при надійному закриванні, забезпечують зручне користування в умовах, коли часто необхідне відкривання або в одну, або в іншу сторону, або коли в умовах обмеженого огляду людині потрібно швидко покинути малознайоме приміщення. Суттєвими відмітними ознаками є те що двері, що включають стулку навішену на двох парах штирів, штирі кожної пари розташовані співвісно в 4 напрямних усередині стулки уздовж вертикальних крайок стулки, та кожна пара штирів сполучена через передавальний механізм, з своєю дверною ручкою, з можливістю керованого почергового взаємно протилежного переміщення штирів кожної пари в осьовому напрямку, та можливістю сполучання штирів, своєю циліндричною кінцівкою, з опорними елементами встановленими в дверній рамі, причому, кожна пара штирів, ще сполучена з стопорами фіксації протилежної пари штирів, установленими у стулці й стопорами фіксації протилежної пари штирів, установленими у дверній рамі. Кожний штир закріплений у стулці не менш чим у двох напрямних, має на одному кінці циліндричну кінцівку з кільцевою проточкою й звуженням на торці і, не менш чим в одній горизонтальній частині дверної рами, напроти місць заходу штирів у опорні елементи дверної рами, шарнірно встановлені важелі, з можливістю сполучання з циліндричними кінцівками штирів, причому за допомогою шарнірно закріпленої тяги кожен важіль приєднаний до встановленого на дверній рамі стопора фіксації, повзун якого з'єднаний із пружиною, та встановлений навпроти місця розташування кільцевої проточки на циліндричній кінцівці штиря протилежної пари. Опорний елемент в дверній рамі, виконаний у вигляді закріпленого на горизонтальній частині дверної рами корпуса із циліндричною внутрішньою розточкою, у якій встановлений підшипник кочення, на внутрішнім кільці якого закріплена втулка з внутрішнім циліндричним концентричне розташованим отвором з конусною розточкою з боку стулки. Вертикальні крайки стулки округлені по всій висоті й повздовжні геометричні осі штирів перебувають від крайньої лінії крайок стулки на відстані, що перевищує радіус округлення на 1-3мм. Замок встановлений у середній частині стулки по ширині з можливістю одночасного сполучання ригелів замка з відповідними елементами одного з штирів кожної пари. Кожний штир закріплений у стулці має на внутрішньому кінці зубчасту рейку, і з'єднаний із пружиною, що сполучена з кронштейном, закріпленим на стулці. Кожний штир пари, своєю зубчастою рейкою, сполучений із зубчастим колесом жорстко закріпленим на дверній ручці, шарнірно закріпленій на стулці. Кожний штир своєю зубчастою рейкою сполучений із зубчастим колесом не менш чим через одну передатну шестірню, шарнірно закріплену на стулці. Причому верхній штир пари своєю зубчастою рейкою сполучений з зубчастим колесом через одну передатну шестірню, а нижній штир пари сполучений із зубчастим колесом через дві послідовно сполучені передатні шестерні. До кожної дверної ручки з ексцентриситетом, щодо осі її повороту, шарнірно приєднана тяга, тяга шарнірно приєднана до стопора фіксації, а 5 37654 навпроти стопора фіксації на штирі протилежної пари закріплена відповідна деталь. Тяга приєднана до стопора фіксації через двоплечий важіль, шарнірно закріплений на стулці, і додаткову тягу, що також приєднана шарнірно. Стопор фіксації являє собою повзун розташований перпендикулярно осі штиря, корпус якого, що направляє, закріплений на стулці. Відмітними суттєвими ознаками, дійсними у всіх випадках є те, що стулка навішена на двох парах штирів, штирі кожної пари розташовані співвісно в напрямних усередині стулки уздовж вертикальних крайок стулки, та кожна пара штирів сполучена через передавальний механізм, з своєю дверною ручкою, з можливістю почергового взаємно протилежного переміщення штирів кожної пари в осьовому напрямку, та можливістю сполучання штирів своєю циліндричною кінцівкою, з отворами в опорних елементах, встановлених в горизонтальних частинах дверної рами, причому, кожна пара штирів, ще сполучена з стопорами фіксації протилежної пари штирів, установленими у стулці й стопорами фіксації протилежної пари штирів, установленими у дверній рамі. Відмітними суттєвими ознаками дійсними в окремих випадках є те, що не менше чим на одному штирі з кожної пари циліндрична кінцівка має кільцеву проточку й звуження на торці, також не менш чим в одній горизонтальній частині дверної рами, напроти отворів у опорних елементах дверної рами, шарнірно встановлені важелі, з можливістю сполучання з кінцівками штирів, причому за допомогою шарнірно закріпленої тяги, кожен важіль приєднаний до встановленого на дверній рамі стопора фіксації, повзун якого з'єднаний із пружиною, та встановлений перпендикулярно штирю навпроти місця розташування кільцевої проточки на циліндричній кінцівці штиря протилежної пари. Кожний опорний елемент, виконаний у вигляді закріпленого на горизонтальній частині дверної рами корпуса із циліндричною внутрішньою розточкою, у якій встановлений підшипник кочення, на внутрішньому кільці якого закріплена втулка з внутрішнім циліндричним концентричне розташованим отвором з конусною розточкою з боку стулки. Вертикальні крайки стулки округлені по всій висоті й геометричні осі штирів перебувають від крайньої лінії крайок стулки на відстані, що перевищує радіус округлення на 1-3мм. Замок встановлений у середній частині стулки по ширині з можливістю одночасного сполучання ригелів замка з відповідними елементами одного з штирів кожної пари. Кожний штир має на внутрішньому кінці зубчасту рейку, і з'єднаний із пружиною, що сполучена з кронштейном, закріпленим на стулці. Кожний штир пари, своєю зубчастою рейкою, сполучений із зубчастим колесом жорстко закріпленим на дверній ручці, шарнірно закріпленій на стулці. Кожний штир своєю зубчастою рейкою сполучений із зубчастим колесом, не менш чим через одну передатну шестірню, шарнірно закріплену на стулці, наприклад, верхній штир пари, своєю зубчастою рейкою сполучений з зубчастим колесом через одну передатну шестірню, а нижній 6 штир пари сполучений із зубчастим колесом через дві послідовно сполучені передатні шестерні. До кожної дверної ручки з ексцентриситетом, щодо осі її повороту, шарнірно приєднана тяга, яка шарнірно приєднана до стопора фіксації, а навпроти стопора фіксації на штирі протилежної пари закріплена відповідна деталь. Тяга приєднана до стопора фіксації через двоплечий важіль, шарнірно закріплений на стулці, і додаткову тягу, що також приєднана шарнірно. Стопор фіксації являє собою повзун розташований перпендикулярно штирю, корпус якого, що направляє, закріплений на стулці. Описані двері дозволяють забезпечити зручний прохід в умовах захаращеного меблями або устаткуванням приміщення, особливо коли об'єкти часто переміщуються, або біля проходу стоять люди, також важливим є те, що, наприклад, при пожежі в умовах обмеженого огляду - двері, стулка яких відкривається і ліворуч і праворуч і до себе і від себе забезпечують не тільки зручність , а і безпеку. При частковому перекриванні дверного проходу, або якщо зайняте місце куди при відкриванні доходить стулка, без зайвого клопоту стулка двері відкривається з розворотом відносно іншої сторони. При цьому забезпечене надійне закривання. На фіг. 1 показаний зовнішній вигляд дверей На фіг. 2 показаний переріз А-А На фіг. 3 показаний виносний елемент Б, на якому зображений вузол сполучення опорного елементу з штирем, та стопор фіксації розташований в горизонтальній частині дверної рами; На фіг. 4 показаний виносний елемент В; На фіг. 5 показаний виносний елемент Г, на якому зображені передавальні механізми та стопори фіксації розташовані в стулці; На фіг. 6 показаний переріз Д-Д по дверній ручці. Двері, згідно корисної моделі, включають стулку 1 навішену в дверній рамі 2, яка має бокові частини 3, 4, та верхню 5 і нижню 6 горизонтальні частини. Стулку 1 та раму 2 можливо виготовити з металу, пластичної маси або композитного матеріалу, наприклад по контуру стулка може бути виготовлена з сталі, а основна площа засклита, або зроблена дерев'яна вставка, але це не суттєве для об'єкту корисної моделі. Стулка 1 навішена на двох парах штирів 7 та 8 і 9 та 10, штирі сполучені в закритому положенні стулки своїми циліндричними кінцівками з опорними елементами 11, 12, 13, 14 встановленими в верхній 5 та нижній 6 горизонтальних частинах дверної рами 2. Штирі 7 та 8 розташовані співвісно між собою , а штирі 9 та 10 співвісно між собою і встановлені в напрямних 15, закріплених у стулці 1. Штирі розташовані уздовж вертикальних крайок 16 та 17 стулки 1. В верхній горизонтальній частині 5 дверної рами, напроти місця заходу циліндричної кінцівки 20 штиря 8 у опорний елемент 12 дверної рами, встановлений важіль 18, який закріплений шарнірне на провушині 19, сполучається з кінцівкою 20, на який виконана проточка 33 та фаска. Важіль 18 за допомогою шарнірно приєднаної тяги 21 приєднаний до встановленого на горизонтальній частині 5 дверної рами 2, стопора 22, пов 7 37654 зун якого 23 з'єднаний із пружиною 24. На циліндричній кінцівці 28 штиря 10 виконана кільцева проточка 25 та фаска. З іншої сторони по ширині дверної рами 2, поруч з опорним елементом 14 у горизонтальній частині дверної рами, шарнірно закріплений на провушині 26 важіль 27. Важіль 27 в закритому положенні стулки сполучений з циліндричною кінцівкою 28 штиря 10 і за допомогою шарнірно приєднаної тяги 29 приєднаний до встановленого на горизонтальній частині 5 дверної рами 2 стопора 30, повзун якого 31 з'єднаний із пружиною 32. Опорні елементи 11, 12, 13, 14, виконані у вигляді закріпленого на дверній рамі 2 корпуса 34 із циліндричною проточкою, у якій встановлений підшипник кочення 35 і зафіксований пружним кільцем 36. На внутрішньому кільці підшипника 35 закріплена втулка 37 з концентричне розташованим циліндричним отвором з конусним заходом з боку стулки 1. Втулки 37 виступають за межі площини верхньої 5 та нижньої 6 горизонтальних частин дверної рами 2 з боку стулки 1 на 1мм. Вертикальні крайки 16 та 17 стулки 1 (див.фіг. 2) округлені по всій висоті й геометричні осі циліндричних кінцівок штирів 7, 8, 9,10 перебувають від крайньої лінії крайок стулки на відстані, що перевищує радіус округлення на 2мм. Замок 38 встановлений у середній частині стулки, по ширині, з можливістю сполучання ригеля 39 з відповідним елементом 40 на штирі 8 та ригеля 41 з відповідним елементом 42 на штирі 10. Ригелі 39 та 41 заведені в додаткові напрямні елементи 43 та 44, які закріплені на стулці 1. З внутрішнього кінця кожного з штирів 7, 8, 9, 10 розташовані зубчасті рейки 45, які опираються на роликові напрямні 46. З вихідної сторони кожного з штирів 7, 8, 9, 10 встановлені співвісно штирю пружини 47, які упираються в шайбу 48 і шплінт 49 які закріплені на штирях, а іншим кінцем упираються в кронштейни 50. Штир 8 своєю зубчастою рейкою 45 сполучений з одною передатною шестірнею 51 закріпленою шарнірно на стулці, яка сполучена із зубчастим колесом 52 жорстко закріпленим на дверній ручці 53, шарнірно закріпленій в стулці. А з іншої сторони штир 10 своєю зубчастою рейкою 45 сполучений з одною передатною шестірнею 54 закріпленою шарнірно на стулці 1, яка сполучена із зубчастим колесом 55 жорстко закріпленим на дверній ручці 56, шарнірно закріпленій в стулці 1. Штир 7, своєю зубчастою рейкою 45, сполучений з передатною шестірнею 57, яка сполучена з передатною шестернею 58, шарнірно закріпленими на стулці. Шестерня 58 сполучена із зубчастим колесом 52 жорстко закріпленим на дверній ручці 53, шарнірно закріпленій в стулці 1. Штир 9 своєю зубчастою рейкою 45 сполучений з передатною шестірнею 59, яка сполучена з передатною шестернею 60, які шарнірно закріплени на стулці. Шестерня 60 сполучена із зубчастим колесом 55 жорстко закріпленим на дверній ручці 56, шарнірно закріпленій в стулці 1. До зубчастого колеса 52, з ексцентриситетом щодо осі повороту дверної ручки 53, шарнірно приєднана тяга 61, інший кінець тяги шарнірно приєднаний до двоплечого важеля 62, шарнірно 8 закріпленого на стулці 1. На іншому плечі двоплечого важеля 62 шарнірно закріплена додаткова тяга 63, яка шарнірно закріплена до стопора фіксації 64, повзун якого 65, знаходиться навпроти відповідної деталі 66 закріпленої на штирі 9. До зубчастого колеса 55 з ексцентриситетом щодо осі повороту дверної ручки 56 шарнірно приєднана тяга 67, тяга шарнірно приєднана до двоплечого важеля 68, шарнірно закріпленого на стулці 1. На іншому плечі двоплечого важеля 68 шарнірно закріплена додаткова тяга 69, шарнірно закріплена до стопора фіксації 70, повзун якого 71 знаходиться навпроти відповідної деталі 72 закріпленої на штирі 7. При експлуатації дверей, стулка 1 навішена на штирях 7, 8, 9, 10 які в залежності від сторони відкривання виконують попарно, то функції засуву, то шарніру петлі. Коли двері знаходяться в закритому положенні циліндричні кінцівки штирей 7, 8, 9, 10, знаходяться у втулках 37 опорних елементів 11, 12, 13, 14, ригель 39 замка 38 сполучений з відповідним елементом 40 на штирі 8, а ригель 41 сполучений з відповідним елементом 42 на штирі 10 і через шестерні 57, 58, колеса 52 та 55 і шестерні 51 і 54 фіксують і нижні штирі 7 та 9 своєї пари. Для відкривання двері, замком 38 виводяться ригелі 39 та 41 з відповідних елементів 40 та 42, і повертається, наприклад, ліва дверна ручка 53. При цьому, зубчастим колесом 52 через шестерню 51 опускається штир 8, а через шестерні 57 та 58 підіймається штир 7, циліндричні кінцівки яких в результаті виводяться з зачеплення з опорними елементами 12 та 11 рами 2. Тягою 61 розвертається двоплечий важіль 62 і додатковою тягою 63 висувається повзун 65 стопора 64 до зачеплення з відповідною деталлю 66 закріпленою на штирі 9 і фіксуються від осьового переміщення штирі 9 та 10. Одночасно, як тільки штир 8 став опускатися, важіль 18 пружиною 24 розвертається і повзун 23 сполучається з кільцевою проточкою 25 на кінцівці штиря 10 і фіксує штир 10 від ви ходу з опорного елемента 14. Штир 10 зафіксований доти доки не буде закрита стулка 1 і кінцівка штиря 8 не стане на штатне місце в опорному елементі 12. Стулка 1 на штирях 9 та 10, які в даний час виконують функцію шарніра повороту, на підшипниках кочення 35, повертається або від себе, або до себе в залежності від бажання та можливості напрямку відкривання дверей. Дверна ручка після відкривання повертається у початкове положення, повзун 65 виходить з зачеплення з відповідною деталлю 66 і штир 9 розфіксовується, але штир 10 зафіксований повзуном 23 і через шестерні 54, 59, 60 та колесо 55, не дозволяє, при спробі провернути праву дверну ручку 56, вивести циліндричні кінцівки штирів 9 та 10 з опорних елементів 13 та 14. Для закриванні двері, знову повертається ліва дверна ручка. Зубчастим колесом 52 через шестерню 51, опускається штир 8, а через шестерні 57 та 58 підіймається штир 7 до положення в якому циліндричні кінцівки штирів не виступають за межі стулки 1. Тягою 61 розвертається двоплечий важіль 62 і додатковою тягою 63 висувається повзун 65 до зачеплення з відповідною деталлю 66 закрі 9 37654 пленою на штирі 9 і фіксуються штирі 9 та 10 від осьового переміщення. Коли стулка 1 повернулась у закрите положення, штирі 7 та 8 пружинами 47 висуваються за межі стулки і їх кінцівки входять у втулки 37 опорних елементів 11 та 12. Кінцівкою 20 штиря 8 повертається важіль 18 і повзун 23 виходить з сполучення з кільцевою проточкою 25 в циліндричній кінцівці 27 штиря 10. При відкривання двері правою ручкою 56, якщо стулка не була закрита на замок, повертається дверна ручка 56, зубчастим колесом 55 через шестерню 54 опускається штир 10, а через шестерні 59 та 60 підіймається штир 9, та їх циліндричні кінцівки виводяться з зачеплення з опорними елементами 13 та 14. Тягою 67 розвертається двоплечий важіль 68 і додатковою тягою 69 висувається повзун 71 до зачеплення з відповідною деталлю 72 закріпленій на штирі 7 і фіксуються від осьового переміщення штирі 7 та 8. Одночасно, як тільки штир 10 став опускатися, важіль 27 пружиною 32 розвертається і повзун 31 сполучається з кільцевою проточкою 33 і фіксує штирі 8 та 7 від виходу з опорних елементів 11 та 12. Штир 8 зафіксований доти доки не буде закрита стулка 1 і циліндрична кінцівка 28 штиря 10 не стане на штатне місце в опорному елементі 14. Стулка 1 на штирях 9 та 10, які в даний час виконують функцію шарніра повороту, повертається або від себе , або до себе в залежності від бажання та можливості напрямку відкривання дверей. Дверна ручка після відкривання повертається у початкове положення, повзун 71 виходить з зачеплення з відповідною деталлю 72 і штир 7 вільний, але штир 8 зафіксований повзуном 31, який сполучений з кільцевою проточкою 33 і через шестерні 51, 57, 58 та колесо 52,не дозволяє, при спробі повернути ліву дверну 10 ручку 53, вивести циліндричні кінцівки штирей 7 та 8 з опорних елементів 11 та 12. Для закриванні двері знову повертається права дверна ручка 56. Зубчастим колесом 55 через шестерню 54 опускається штир 10, а через шестерні 59 та 60 підіймається штир 9 до положення в якому циліндричні кінцівки штирей 9 та 10 не виступають за межі стулки 1. Тягою 67 розвертається двоплечий важіль 68 і додатковою тягою 69 висувається повзун 71 до зачеплення з відповідною деталлю 72 закріпленою на штирі 7 і фіксує штирі 7 та 8 від осьового переміщення. Коли стулка 1 повернулась у закрите положення, штирі 9 та 10 пружинами 47 висуваються і входять своїми циліндричними кінцівками у втулки 37 опорних елементів 13, та 14. Циліндричною кінцівкою штиря 10 повертається важіль 27 і повзун 31 виходить з сполучення з кільцевою проточкою 33 штиря 8. При закриванні дверей надовго, ригелі 39 та 41 замка 38 заводяться в відповідні елементи 40 та 42. Тобто стулка 1 дверей по винаходу може відкриватися повертаючись відносно, як пари штирів 7 та 8, так і пари штирів 9 та 10, як на себе, так і від себе, а механізми що фіксують протилежну пару штирів виключають можливість випадання стулки з дверної рами при спробі повернути одночасно і іншу дверну ручк у. Стулка описаних дверей, незважаючи на кількість елементів проста в виготовленні, має багато однакових елементів, а так як штирі та механізми займають незначну площу, стулка може бути виготовлена рамної конструкції з фільонками, або з застеклениям значної частини площі, з ура хуванням сучасного дизайну та використанням сучасних матеріалів на існуючому механообробному обладнанні. Заявник виготовив та випробував головний зразок дверей описаних в заявці. 11 Комп’ютерна в ерстка І.Скворцов а 37654 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
