Пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану)

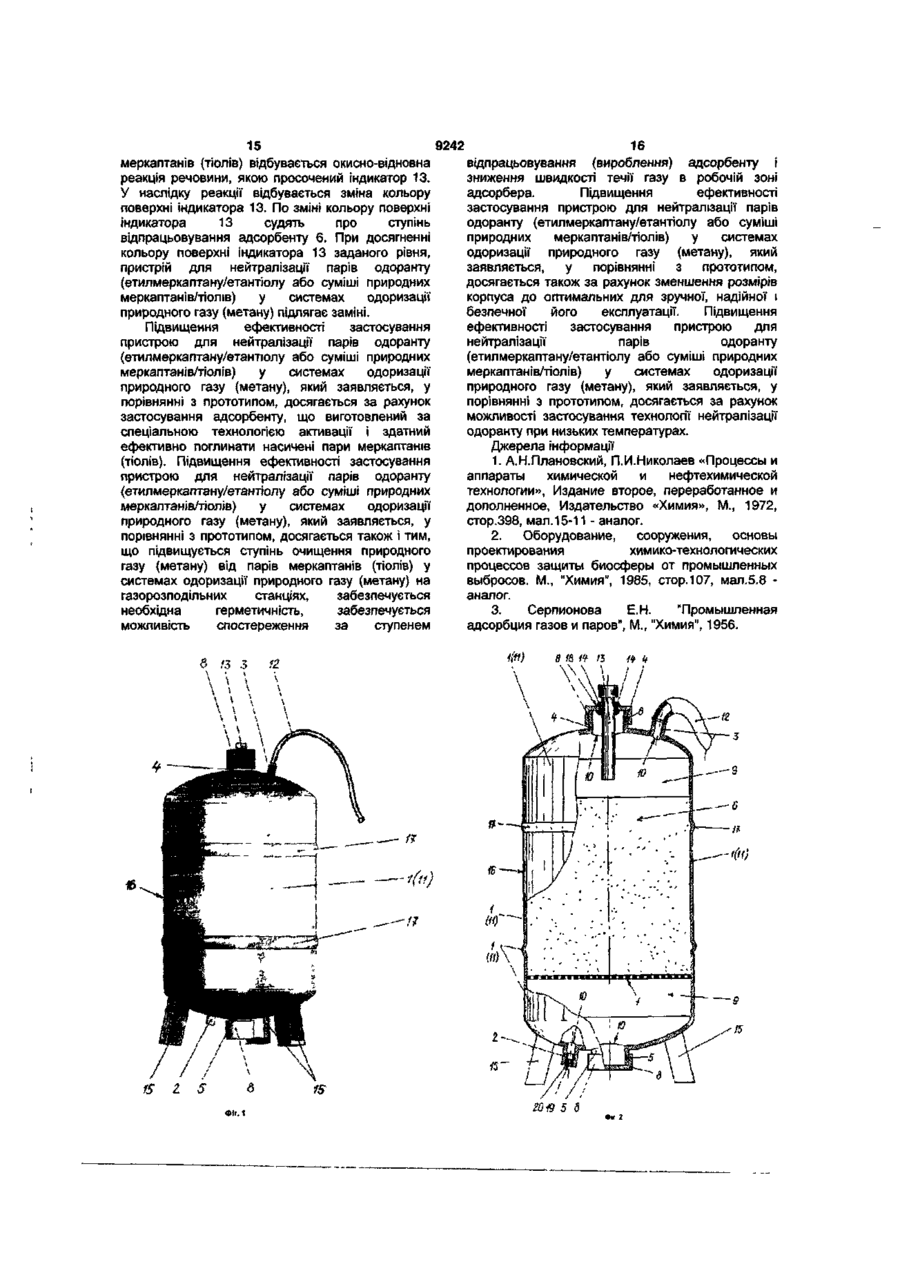

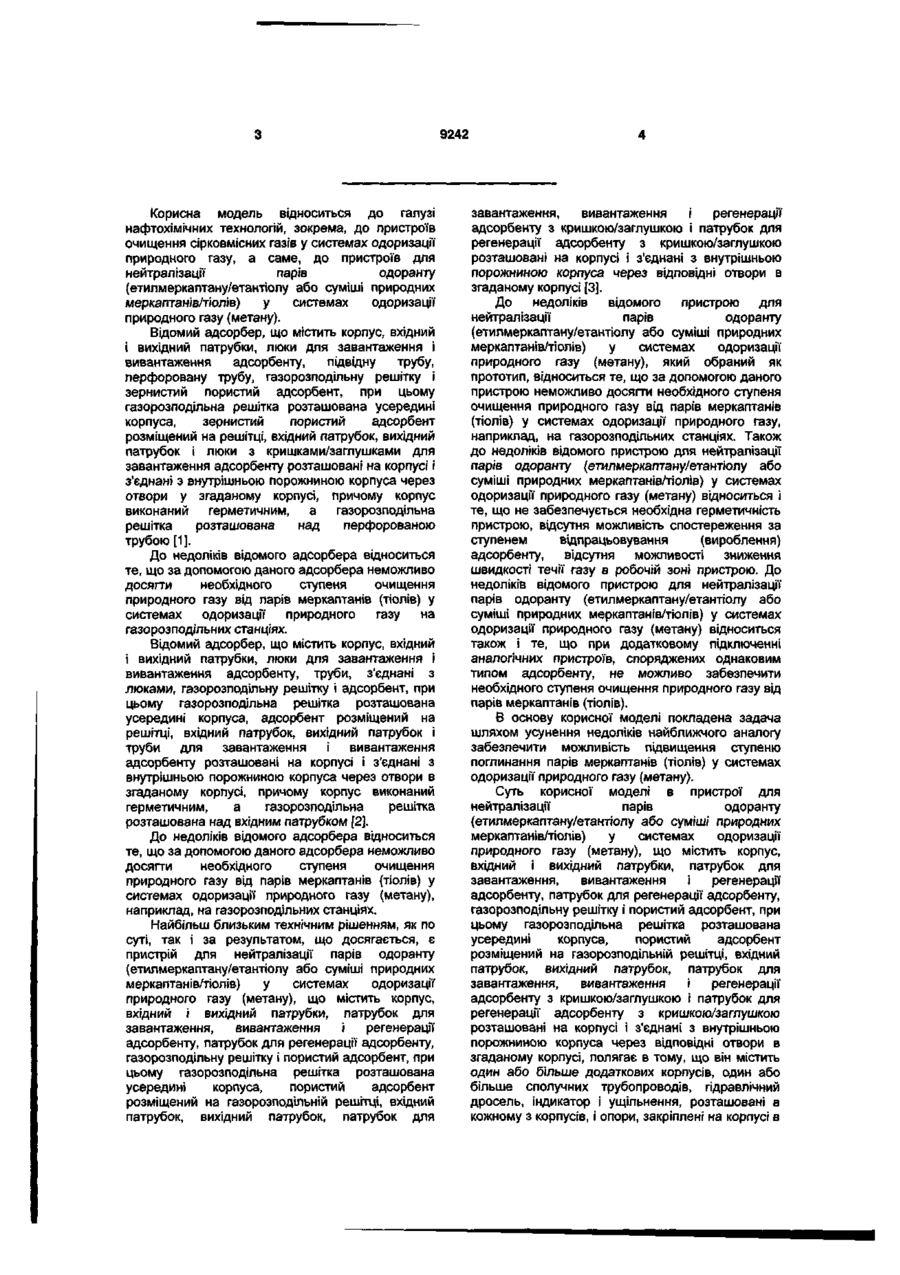

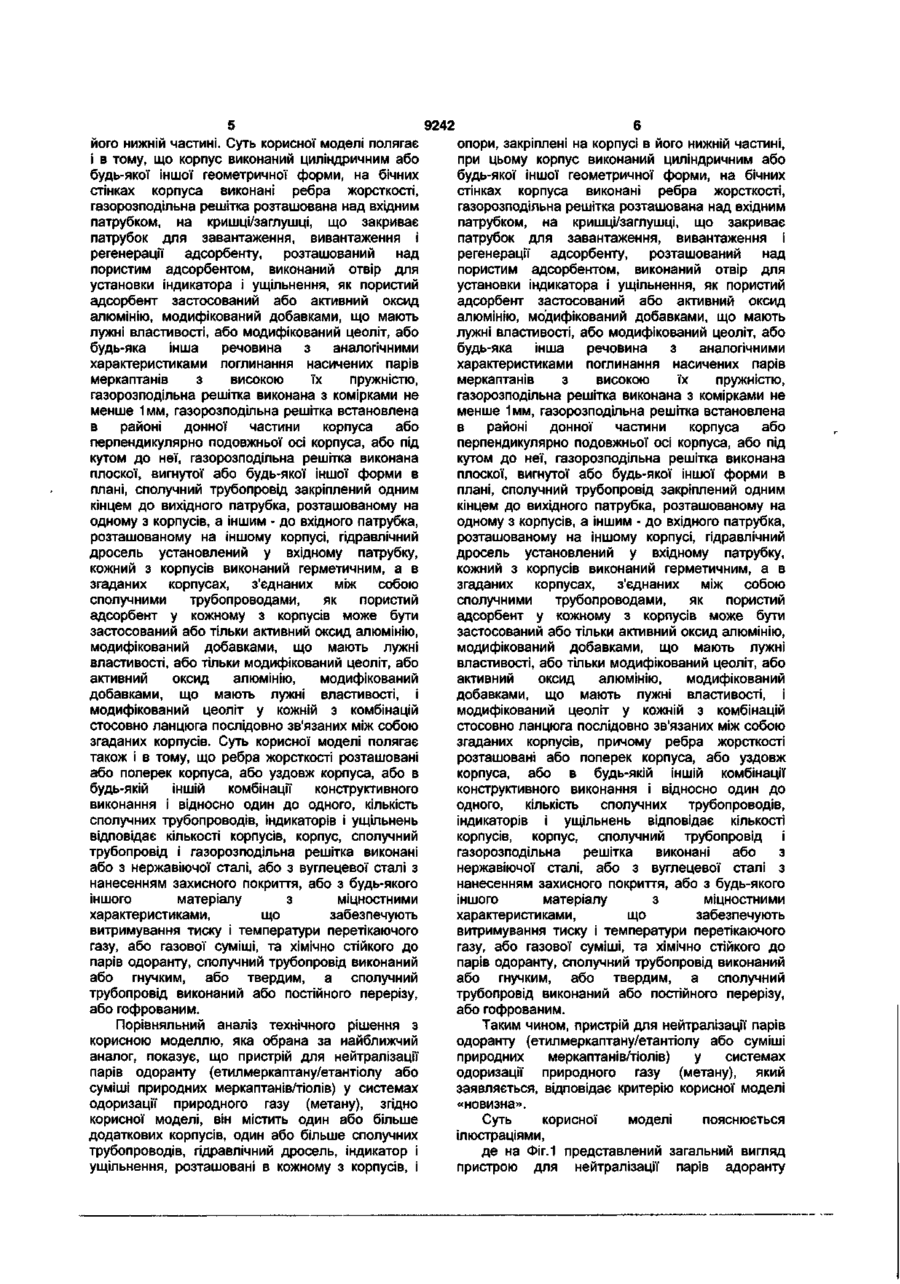

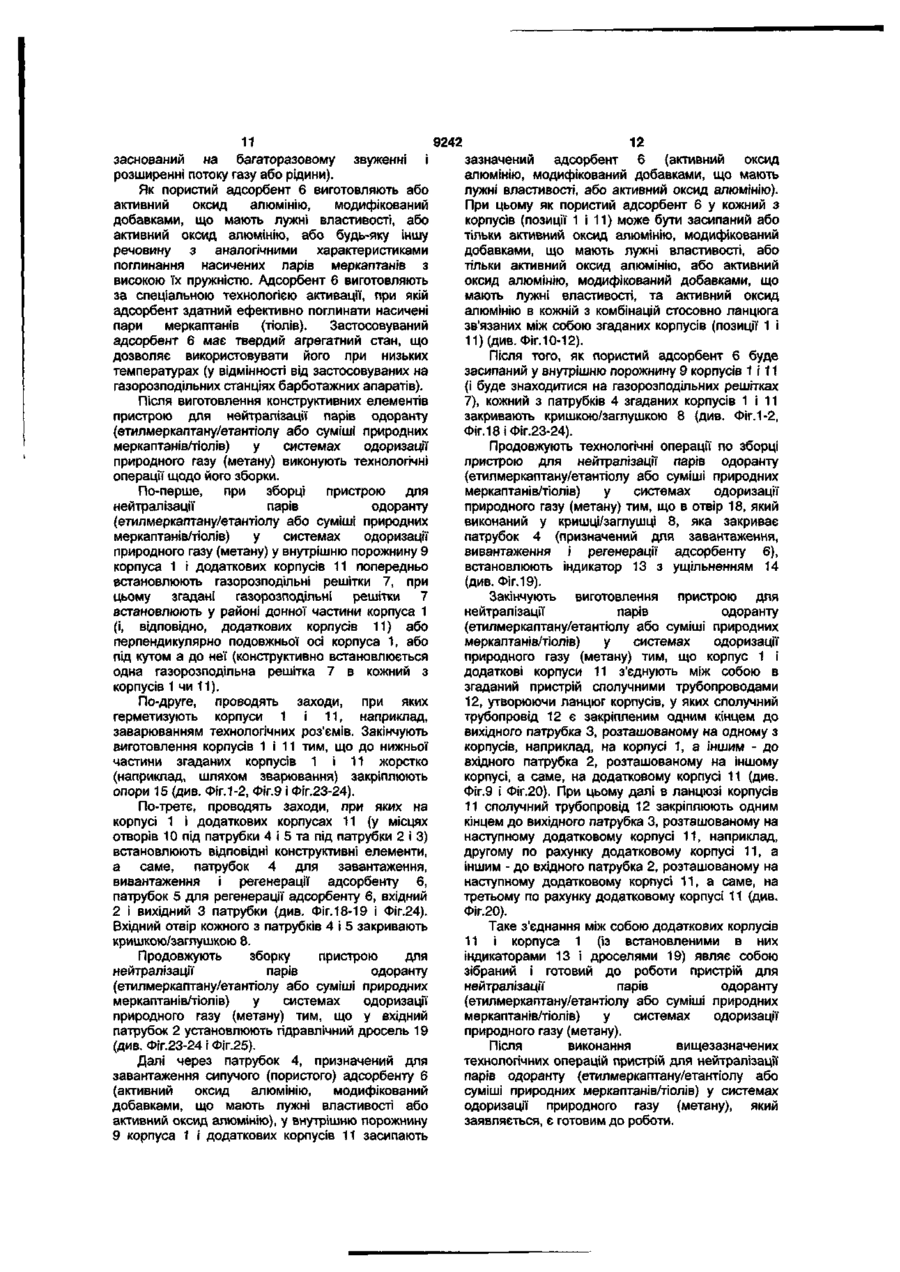

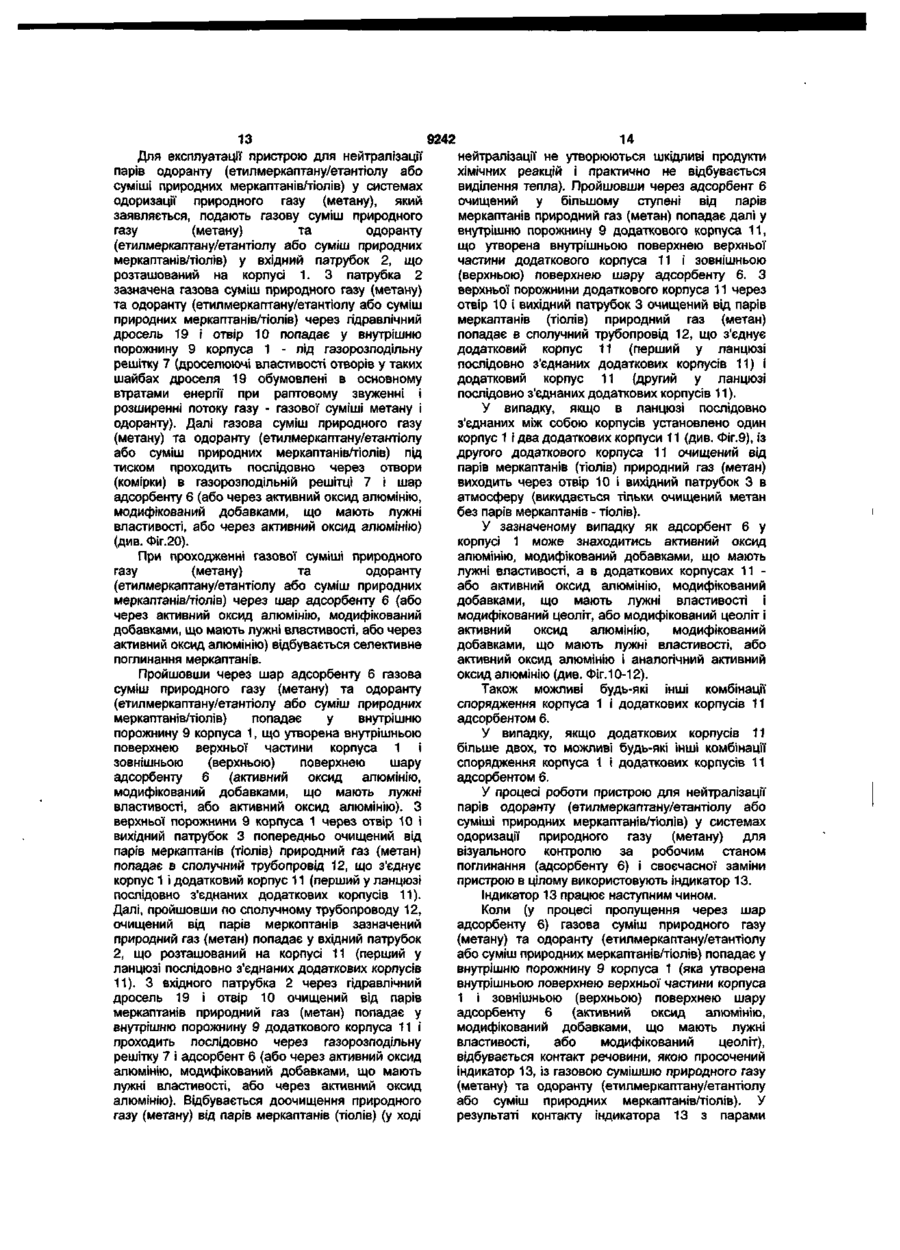

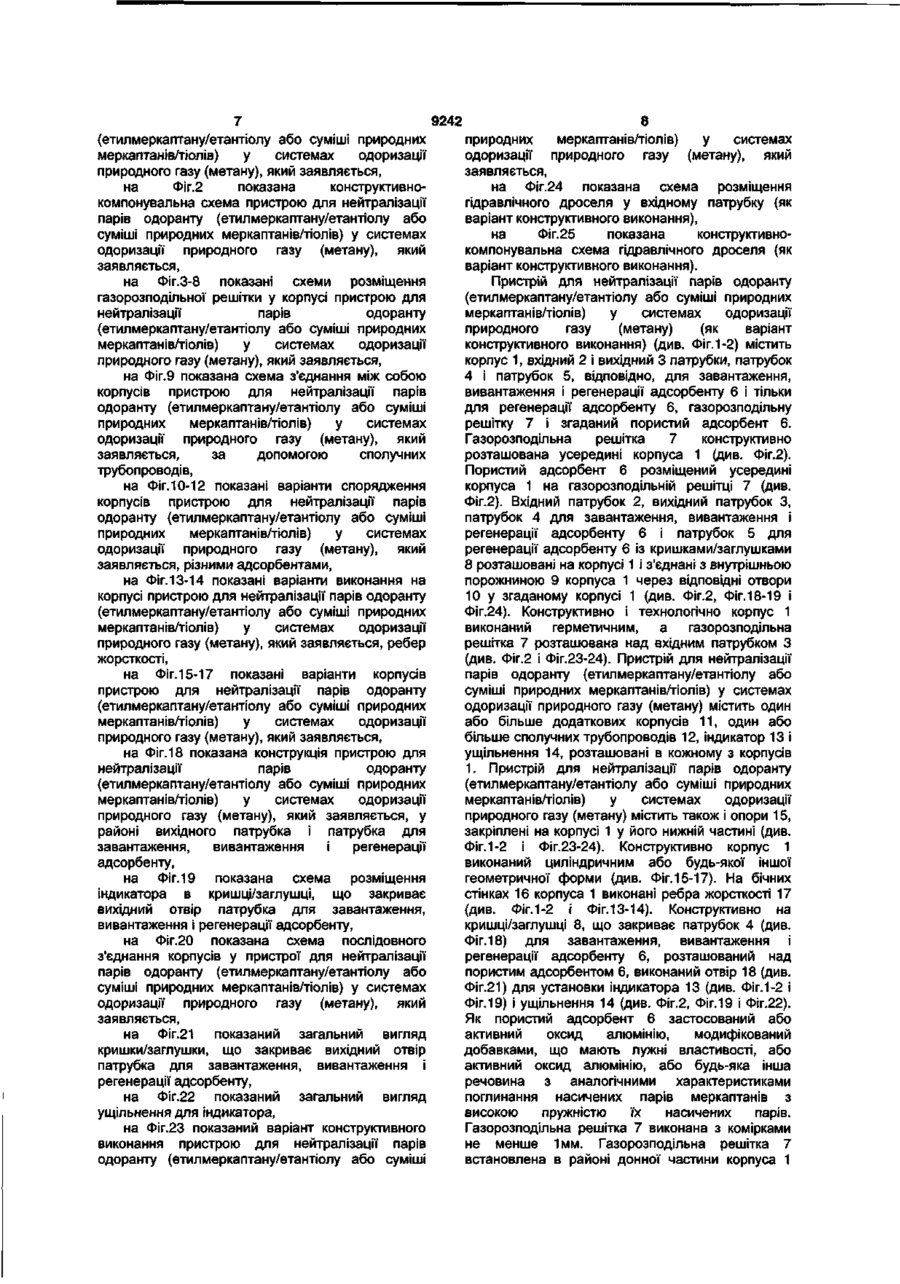

1. Пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), що містить корпус, вхідний і вихідний патрубки, патрубок для завантаження, вивантаження і регенерації адсорбенту, патрубок для регенерації адсорбенту, газорозподільну решітку і пористий адсорбент, при цьому газорозподільна решітка розташована усередині корпусу, пористий адсорбент розміщений на газорозподільній решітці, вхідний патрубок, вихідний патрубок, патрубок для завантаження, вивантаження і регенерації адсорбенту з кришкою/заглушкою і патрубок для регенерації адсорбенту з кришкою/заглушкою розташовані на корпусі і з'єднані з внутрішньою порожниною корпусу через відповідні отвори в згаданому корпусі, який відрізняється тим, що він містить один або більше додаткових корпусів, один або більше сполучних трубопроводів, гідравлічний дросель, індикатор і ущільнення, розташовані в кожному з корпусів, і опори, закріплені на корпусі в його нижній частині, при цьому корпус виконаний циліндричним або будьякої іншої геометричної форми, на бічних стінках корпусу виконані ребра жорсткості, газорозподільна решітка розташована над вхідним патрубком, на кришці/заглушці, що закриває патрубок для завантаження, вивантаження і регенерації адсорбенту, розташований над пористим адсорбентом, отвір, виконаний для установки індикатора і ущільнення, як пористий адсорбент застосований або активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або модифікований цеоліт, або будь-яка інша речовина з аналогічними характеристиками поглинання насичених парів меркаптанів з високою їх пружністю, газорозподільна решітка виконана з комірками не менше 1 мм, газорозподільна решітка встановлена в зоні донної частини корпусу або перпендикулярно подовжньої осі корпусу, або під кутом до неї, газорозподільна решітка виконана плоскої, вигнутої або будь-якої іншої форми в плані, сполучний трубопровід закріплений одним кінцем до вихідного патрубка, розташованого на одному з корпусів, а іншим - до вхідного патрубка, розташованого на іншому корпусі, гідравлічний дросель установлений у вхідному патрубку, кожний з корпусів виконаний герметичним, а в згаданих корпусах, з'єднаних між собою сполучними трубопроводами, як пористий адсорбент у кожному з корпусів може бути застосований або тільки активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або тільки модифікований цеоліт, або активний оксид алюмінію, модифікований добавками, що мають лужні властивості, і модифікований цеоліт у кожній з комбінацій стосовно ланцюга послідовно зв'язаних між собою згаданих корпусів. 2. Пристрій за п. 1, який відрізняється тим, що ребра жорсткості розташовані або поперек корпусу або уздовж корпусу, або в будь-якій іншій комбінації конструктивного виконання і відносно один одного. 3. Пристрій за п. 1, який відрізняється тим, що кількість сполучних трубопроводів, індикаторів і ущільнень відповідає кількості корпусів. 4. Пристрій за п. 1, який відрізняється тим, що корпус, сполучний трубопровід і газорозподільна решітка виконані або з нержавіючої сталі, або з вуглецевої сталі з нанесенням захисного покриття, або з будь-якого іншого матеріалу з міцністними характеристиками, що забезпечують витримування тиску і температури перетікаючого газу або газової суміші, та хімічно стійкого до парів одоранту. 5. Пристрій за п. 1, який відрізняється тим, що сполучний трубопровід виконаний або гнучким, або твердим. 6. Пристрій за пп. 1, 5, який відрізняється тим, що сполучний трубопровід виконаний або постійного перерізу, або гофрованим. сч CM 9242 Корисна модель відноситься до галузі нафтохімічних технологій, зокрема, до пристроїв очищення сірковмісних газів у системах одоризації природного газу, а саме, до пристроїв для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану). Відомий адсорбер, що містить корпус, вхідний і вихідний патрубки, люки для завантаження і вивантаження адсорбенту, підвідну трубу, перфоровану трубу, газорозподільну решітку і зернистий пористий адсорбент, при цьому газорозподільна решітка розташована усередині корпуса, зернистий пористий адсорбент розміщений на решітці, вхідний патрубок, вихідний патрубок і люки з кришками/заглушками для завантаження адсорбенту розташовані на корпусі і з'єднані з внутрішньою порожниною корпуса через отвори у згаданому корпусі, причому корпус виконаний герметичним, а газорозподільна решітка розташована над перфорованою трубою [1]. До недоліків відомого адсорбера відноситься те, що за допомогою даного адсорбера неможливо досягти необхідного ступеня очищення природного газу від парів меркаптанів (тіолів) у системах одоризації природного газу на газорозподільних станціях. Відомий адсорбер, що містить корпус, вхідний і вихідний патрубки, люки для завантаження і вивантаження адсорбенту, труби, з'єднані з люками, газорозподільну решітку і адсорбент, при цьому газорозподільна решітка розташована усередині корпуса, адсорбент розміщений на решітці, вхідний патрубок, вихідний патрубок і труби для завантаження і вивантаження адсорбенту розташовані на корпусі і з'єднані з внутрішньою порожниною корпуса через отвори в згаданому корпусі, причому корпус виконаний герметичним, а газорозподільна решітка розташована над вхідним патрубком [2]. До недоліків відомого адсорбера відноситься те, що за допомогою даного адсорбера неможливо досягти необхідного ступеня очищення природного газу від парів меркаптанів (тіолів) у системах одоризації природного газу (метану), наприклад, на газорозподільних станціях. Найбільш близьким технічним рішенням, як по суті, так і за результатом, що досягається, є пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), що містить корпус, вхідний і вихідний патрубки, патрубок для завантаження, вивантаження і регенерації адсорбенту, патрубок для регенерації адсорбенту, газорозподільну решітку і пористий адсорбент, при цьому газорозподільна решітка розташована усередині корпуса, пористий адсорбент розміщений на газорозподільній решітці, вхідний патрубок, вихідний патрубок, патрубок для завантаження, вивантаження і регенерації адсорбенту з кришкою/заглушкою і патрубок для регенерації адсорбенту з кришкою/заглушкою розташовані на корпусі і з'єднані з внутрішньою порожниною корпуса через відповідні отвори в згаданому корпусі [3]. До недоліків відомого пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який обраний як прототип, відноситься те, що за допомогою даного пристрою неможливо досягти необхідного ступеня очищення природного газу від парів меркаптанів (тіолів) у системах одоризації природного газу, наприклад, на газорозподільних станціях. Також до недоліків відомого пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану) відноситься і те, що не забезпечується необхідна герметичність пристрою, відсутня можливість спостереження за ступенем відпрацьовування (вироблення) адсорбенту, відсутня можливості зниження швидкості течії газу в робочій зоні пристрою. До недоліків відомого пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану) відноситься також і те, що при додатковому підключенні аналогічних пристроїв, споряджених однаковим типом адсорбенту, не можливо забезпечити необхідного ступеня очищення природного газу від парів меркаптанів (тіолів). В основу корисної моделі покладена задача шляхом усунення недоліків найближчого аналогу забезпечити можливість підвищення ступеню поглинання парів меркаптанів (тіолів) у системах одоризації природного газу (метану). Суть корисної моделі в пристрої для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), що містить корпус, вхідний і вихідний патрубки, патрубок для завантаження, вивантаження і регенерації адсорбенту, патрубок для регенерації адсорбенту, газорозподільну решітку і пористий адсорбент, при цьому газорозподільна решітка розташована усередині корпуса, пористий адсорбент розміщений на газорозподільній решітці, вхідний патрубок, вихідний патрубок, патрубок для завантаження, вивантаження і регенерації адсорбенту з кришкою/заглушкою і патрубок для регенерації адсорбенту з кришкою/заглушкою розташовані на корпусі і з'єднані з внутрішньою порожниною корпуса через відповідні отвори в згаданому корпусі, полягає в тому, що він містить один або більше додаткових корпусів, один або більше сполучних трубопроводів, гідравлічний дросель, індикатор і ущільнення, розташовані в кожному з корпусів, і опори, закріплені на корпусі в 9242 його нижній частині. Суть корисної моделі полягає і в тому, що корпус виконаний циліндричним або будь-якої іншої геометричної форми, на бічних стінках корпуса виконані ребра жорсткості, газорозподільна решітка розташована над вхідним патрубком, на кришці/заглушці, що закриває патрубок для завантаження, вивантаження і регенерації адсорбенту, розташований над пористим адсорбентом, виконаний отвір для установки індикатора і ущільнення, як пористий адсорбент застосований або активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або модифікований цеоліт, або будь-яка інша речовина з аналогічними характеристиками поглинання насичених парів меркаптанів з високою їх пружністю, газорозподільна решітка виконана з комірками не менше 1мм, газорозподільна решітка встановлена в районі донної частини корпуса або перпендикулярно подовжньої осі корпуса, або під кутом до неї, газорозподільна решітка виконана плоскої, вигнутої або будь-якої іншої форми в плані, сполучний трубопровід закріплений одним кінцем до вихідного патрубка, розташованому на одному з корпусів, а іншим - до вхідного патрубка, розташованому на іншому корпусі, гідравлічний дросель установлений у вхідному патрубку, кожний з корпусів виконаний герметичним, а в згаданих корпусах, з'єднаних між собою сполучними трубопроводами, як пористий адсорбент у кожному з корпусів може бути застосований або тільки активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або тільки модифікований цеоліт, або активний оксид алюмінію, модифікований добавками, що мають лужні властивості, і модифікований цеоліт у кожній з комбінацій стосовно ланцюга послідовно зв'язаних між собою згаданих корпусів. Суть корисної моделі полягає також і в тому, що ребра жорсткості розташовані або поперек корпуса, або уздовж корпуса, або в будь-якій іншій комбінації конструктивного виконання і відносно один до одного, кількість сполучних трубопроводів, індикаторів і ущільнень відповідає кількості корпусів, корпус, сполучний трубопровід і газорозподільна решітка виконані або з нержавіючої сталі, або з вуглецевої сталі з нанесенням захисного покриття, або з будь-якого іншого матеріалу з міцностними опори, закріплені на корпусі в його нижній частині, при цьому корпус виконаний циліндричним або будь-якої іншої геометричної форми, на бічних стінках корпуса виконані ребра жорсткості, газорозподільна решітка розташована над вхідним патрубком, на кришці/заглушці, що закриває патрубок для завантаження, вивантаження і регенерації адсорбенту, розташований над пористим адсорбентом, виконаний отвір для установки індикатора і ущільнення, як пористий адсорбент застосований або активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або модифікований цеоліт, або будь-яка інша речовина з аналогічними характеристиками поглинання насичених парів меркаптанів з високою їх пружністю, газорозподільна решітка виконана з комірками не менше 1 мм, газорозподільна решітка встановлена в районі донної частини корпуса або перпендикулярно подовжньої осі корпуса, або під кутом до неї, газорозподільна решітка виконана плоскої, вигнутої або будь-якої іншої форми в плані, сполучний трубопровід закріплений одним кінцем до вихідного патрубка, розташованому на одному з корпусів, а іншим - до вхідного патрубка, розташованому на іншому корпусі, гідравлічний дросель установлений у вхідному патрубку, кожний з корпусів виконаний герметичним, а в згаданих корпусах, з'єднаних між собою сполучними трубопроводами, як пористий адсорбент у кожному з корпусів може бути застосований або тільки активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або тільки модифікований цеоліт, або активний оксид алюмінію, модифікований добавками, що мають лужні властивості, і модифікований цеоліт у кожній з комбінацій стосовно ланцюга послідовно зв'язаних між собою згаданих корпусів, причому ребра жорсткості розташовані або поперек корпуса, або уздовж корпуса, або в будь-якій іншій комбінації конструктивного виконання і відносно один до одного, кількість сполучних трубопроводів, індикаторів і ущільнень відповідає кількості корпусів, корпус, сполучний трубопровід і газорозподільна решітка виконані або з нержавіючої сталі, або з вуглецевої сталі з нанесенням захисного покриття, або з будь-якого іншого матеріалу з міцностними характеристиками, що забезпечують витримування тиску і температури перетікаючого газу, або газової суміші, та хімічно стійкого до парів одоранту, сполучний трубопровід виконаний або гнучким, або твердим, а сполучний трубопровід виконаний або постійного перерізу, або гофрованим. Порівняльний аналіз технічного рішення з корисною моделлю, яка обрана за найближчий аналог, показує, що пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), згідно корисної моделі, він містить один або більше додаткових корпусів, один або більше сполучних трубопроводів, гідравлічний дросель, індикатор і ущільнення, розташовані в кожному з корпусів, і характеристиками, що забезпечують витримування тиску і температури перетікаючого газу, або газової суміші, та хімічно стійкого до парів одоранту, сполучний трубопровід виконаний або гнучким, або твердим, а сполучний трубопровід виконаний або постійного перерізу, або гофрованим. Таким чином, пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 представлений загальний вигляд пристрою для нейтралізації парів адоранту 9242 (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, на Фіг.2 показана конструктивнокомпонувальна схема пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, на Фіг.3-8 показані схеми розміщення газорозподільної решітки у корпусі пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, на Фіг.9 показана схема з'єднання між собою корпусів пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, за допомогою сполучних трубопроводів, на Фіг. 10-12 показані варіанти спорядження корпусів пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, різними адсорбентами, на Фіг. 13-14 показані варіанти виконання на корпусі пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, ребер жорсткості, на Фіг.15-17 показані варіанти корпусів пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, на Фіг. 18 показана конструкція пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, у районі вихідного патрубка і патрубка для завантаження, вивантаження і регенерації адсорбенту, на Фіг. 19 показана схема розміщення індикатора в кришці/заглушці, що закриває вихідний отвір патрубка для завантаження, вивантаження і регенерації адсорбенту, на Фіг.20 показана схема послідовного з'єднання корпусів у пристрої для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, на Фіг.21 показаний загальний вигляд кришки/заглушки, що закриває вихідний отвір патрубка для завантаження, вивантаження і регенерації адсорбенту, на Фіг.22 показаний загальний вигляд ущільнення для індикатора, на Фіг.23 показаний варіант конструктивного виконання пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші 8 природних меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, на Фіг.24 показана схема розміщення гідравлічного дроселя у вхідному патрубку (як варіант конструктивного виконання), на Фіг.25 показана конструктивнокомпонувальна схема гідравлічного дроселя (як варіант конструктивного виконання). Пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану) (як варіант конструктивного виконання) (див. Фіг.1-2) містить корпус 1, вхідний 2 і вихідний 3 патрубки, патрубок 4 і патрубок 5, відповідно, для завантаження, вивантаження і регенерації адсорбенту 6 і тільки для регенерації адсорбенту 6, газорозподільну решітку 7 і згаданий пористий адсорбент 6. Газорозподільна решітка 7 конструктивно розташована усередині корпуса 1 (див. Фіг.2). Пористий адсорбент 6 розміщений усередині корпуса 1 на газорозподільній решітці 7 (див. Фіг.2). Вхідний патрубок 2, вихідний патрубок З, патрубок 4 для завантаження, вивантаження і регенерації адсорбенту 6 і патрубок 5 для регенерації адсорбенту 6 із кришками/заглушками 8 розташовані на корпусі 1 і з'єднані з внутрішньою порожниною 9 корпуса 1 через відповідні отвори 10 у згаданому корпусі 1 (див. Фіг.2, Фіг. 18-19 і Фіг.24). Конструктивно і технологічно корпус 1 виконаний герметичним, а газорозподільна решітка 7 розташована над вхідним патрубком З (див. Фіг.2 і Фіг.23-24). Пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану) містить один або більше додаткових корпусів 11, один або більше сполучних трубопроводів 12, індикатор 13 і ущільнення 14, розташовані в кожному з корпусів 1. Пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану) містить також і опори 15, закріплені на корпусі 1 у його нижній частині (див. Фіг.1-2 і Фіг.23-24). Конструктивно корпус 1 виконаний циліндричним або будь-якої іншої геометричної форми (див. Фіг.15-17). На бічних стінках 16 корпуса 1 виконані ребра жорсткості 17 (див. Фіг.1-2 і Фіг. 13-14). Конструктивно на кришці/заглушці 8, що закриває патрубок 4 (див. Фіг. 18) для завантаження, вивантаження і регенерації адсорбенту 6, розташований над пористим адсорбентом 6, виконаний отвір 18 (див. Фіг.21) для установки індикатора 13 (див. Фіг.1-2 і Фіг. 19) і ущільнення 14 (див. Фіг.2, Фіг. 19 і Фіг.22). Як пористий адсорбент 6 застосований або активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або активний оксид алюмінію, або будь-яка інша речовина з аналогічними характеристиками поглинання насичених парів меркаптанів з високою пружністю їх насичених парів. Газорозподільна решітка 7 виконана з комірками не менше 1мм. Газорозподільна решітка 7 встановлена в районі донної частини корпуса 1 9242 або перпендикулярно подовжньої осі корпуса 1 (див. Фіг. 1, Фіг.З і Фіг.23-24), або під кутом а до неї (див. Фіг.4). Конструктивно газорозподільна решітка 7 виконана плоскої (див. Фіг.2-4 і Фіг.2324), вигнутої (див. Фіг.5-6) або будь-якої іншої форми в плані (див. Фіг.7-8). Сполучний трубопровід 12 закріплений одним кінцем до вихідного патрубка 3, розташованому на одному з корпусів 1, а іншим - до вхідного патрубка 2, розташованому на іншому корпусі, а саме, на додатковому корпусі 11 (див. Фіг.9 і Фіг.20). У корпусах 1 і 11, з'єднаних між собою сполучними трубопроводами 12, як пористий адсорбент 6 у кожному з корпусів 1 і 11 може бути застосований або тільки активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або тільки активний оксид алюмінію, або активний оксид алюмінію, модифікований добавками, що мають лужні властивості й активний оксид алюмінію в кожній з комбінацій стосовно ланцюга зв'язаних між собою згаданих корпусів 1 та 11 (див. Фіг.10-12). Конструктивно ребра жорсткості 17 розташовані або поперек корпуса 1 (і аналогічного з ним додаткового корпуса 11) (див. Фіг. 1-2 і Фіг.23), або уздовж корпуса 1 (і аналогічного з ним додаткового корпуса 11) (див. Фіг. 13), або в будь-якій іншій комбінації конструктивного виконання і відносно один до одного (див. Фіг.14). Кількість сполучних трубопроводів 12, індикаторів 13 і ущільнень 14 відповідає кількості корпусів (позиції' 1 і 11). Згадані корпуси 1 і 11, сполучний трубопровід 12 і газорозподільна решітка 7 виконані або з нержавіючої сталі, або з вуглецевої сталі з нанесенням захисного покриття, або з будь-якого іншого матеріалу з міцностними характеристиками, що забезпечують витримування тиску і температури перетікаю чого газу або газової суміші. Конструктивно сполучний трубопровід 12 виконаний або гнучким, або твердим, або постійного перерізу або гофрованим. Пристрій для нейтралізації парів одоранту (етілмеркаптана/етантіола або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану) також конструктивно містить гідравлічний дросель 19 (див. Фіг.24-25). Конструктивно гідравлічний дросель 19 установлений у вхідному патрубку 2 (див. Фіг.2 і Фіг.24) співвісно зазначеного патрубка 2. Пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану) експлуатується таким чином. Попередньо виготовляються елементи конструкції, з яких згодом буде зібраний пристрій для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації природного газу (метану). Для цього в першу чергу виготовляють корпус 1 і додаткові корпуси 11, вхідний 2 і вихідний З патрубки, пористий адсорбент 6, газорозподільні решітки 7, кришки/заглушки 8 (для патрубків 4 і 5, що призначені, відповідно, для завантаження, вивантаження і регенерації адсорбенту 6 і тільки 10 для регенерації адсорбенту 6), сполучні трубопроводи 12, індикатори 13, ущільнення 14, дроселі 19 і опори 15 (див. Фіг. 1-2 та Фіг.9). Корпуси 1 і 11 конструктивно виготовляють циліндричними або будь-якої іншої геометричної форми (див. фіг, 1-2 і Фіг.15-17). Корпуси 1 і 11 технологічно виготовляють герметичними, при цьому на корпусах 1 і 11 в ідентичних місцях прорізають отвори 10 під патрубки 4 і 5, призначені, відповідно, для завантаження, вивантаження і регенерації адсорбенту 6 і тільки для регенерації .адсорбенту 6 (див., відповідно, Фіг. 18 та Фіг.24). Також на корпусах 1 і 11 в ідентичних місцях прорізають отвори 10 для розміщення в них вхідного (позиція 2) і вихідного (позиція 3) патрубків (див., відповідно, Фіг.24 та Фіг. 18). Додатково на корпусах 1 і 11 (також в ідентичних місцях) виконують ребра жорсткості 17. При цьому ребра жорсткості 17 розташовують на бічних стінках 16 корпусів ,1 і 11 або поперек корпуса (див. Фіг. 1-2 і Фіг.23), або уздовж корпуса (див. Фіг. 13), або в будь-якій іншій комбінації конструктивного виконання і відносно один до одного (див. Фіг.14). Конструктивно на кришці/заглушці 8 (див. Фіг.21), що закриває патрубок 4 для завантаження, вивантаження і регенерації адсорбенту 6, розташований над пористим адсорбентом 6, виконують отвір 18 для установки індикатора 13 і ущільнення 14 (див. Фіг. 18-19). Корпус 1 і додаткові корпуси 11, сполучні трубопроводи 12 і газорозподільні решітки 7 виготовляють або з нержавіючої сталі, або з вуглецевої сталі з нанесенням захисного покриття, або з будь-якого іншого матеріалу з міцностними характеристиками, що забезпечують витримування тиску і температури перетікаючого газу, або газової суміші, та хімічно стійкого до парів одоранту. Кожну газорозподільну решітку 7 виготовляють з комірками величиною не менше 1мм (діаметра або сторони комірки решітки). Конструктивно газорозподільну решітку 7 виготовляють плоскої (див. Фіг.2-4), вигнутої (див. Фіг.5-6) або будь-якої іншої форми в плані (див. Фіг.8), наприклад, гофровану (див. Фіг.7). Конструктивно сполучні трубопроводи 12 виготовляють або гнучкими, або твердими, або постійного перерізу, або гофрованими. Дроселі 19 (див. Фіг.25) виготовляють зі сталі або аналогічного за міцністю будь-якого іншого матеріалу. Дросельний канал виконують, наприклад, у вигляді трубки круглого, квадратного або будь-якого іншого перерізу (у залежності від профілю різьблення вхідного патрубка 2, у якому буде встановлений дросель 19 - див. Фіг.24). Як варіант конструктивного виконання дросель 19 (див. Фіг.25) виготовляють у вигляді тонкої шайби (позиція 20) з круглим отвором і гострими крайками (дроселюючі властивості отворів у таких шайбах обумовлені в основному втратами енергії при раптовому звуженні і розширенні потоку газу або рідини). Може бути застосований багатоступінчастий дросель 19, виконаний з декількох послідовно розташованих згаданих дросельних шайб 20 (принцип дії такого дроселя 11 9242 12 заснований на багаторазовому звуженні і зазначений адсорбент 6 (активний оксид розширенні потоку газу або рідини). алюмінію, модифікований добавками, що мають лужні властивості, або активний оксид алюмінію). Як пористий адсорбент 6 виготовляють або При цьому як пористий адсорбент 6 у кожний з активний оксид алюмінію, модифікований корпусів (позиції 1 і 11) може бути засипаний або добавками, що мають лужні властивості, або тільки активний оксид алюмінію, модифікований активний оксид алюмінію, або будь-яку іншу добавками, що мають лужні властивості, або речовину з аналогічними характеристиками тільки активний оксид алюмінію, або активний поглинання насичених парів меркаптанів з оксид алюмінію, модифікований добавками, що високою їх пружністю. Адсорбент 6 виготовляють мають лужні властивості, та активний оксид за спеціальною технологією активації, при якій алюмінію в кожній з комбінацій стосовно ланцюга адсорбент здатний ефективно поглинати насичені зв'язаних між собою згаданих корпусів (позиції 1 і пари меркаптанів (тіолів). Застосовуваний 11) (див. Фіг.10-12). адсорбент 6 має твердий агрегатний стан, що дозволяє використовувати його при низьких Після того, як пористий адсорбент 6 буде температурах (у відмінності від застосовуваних на засипаний у внутрішню порожнину 9 корпусів 1 і 11 газорозподільних станціях барботажних апаратів). (і буде знаходитися на газорозподільних решітках 7), кожний з патрубків 4 згаданих корпусів 1 і 11 Після виготовлення конструктивних елементів закривають кришкою/заглушкою 8 (див. Фіг.1-2, пристрою для нейтралізації парів одоранту Фіг. 18 і Фіг.23-24). (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації Продовжують технологічні операції по зборці природного газу (метану) виконують технологічні пристрою для нейтралізації парів одоранту операції щодо його зборки. (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації По-перше, при зборці пристрою для природного газу (метану) тим, що в отвір 18, який нейтралізації парів одоранту виконаний у кришці/заглушці 8, яка закриває (етилмеркаптану/етантіолу або суміші природних патрубок 4 (призначений для завантаження, меркаптанів/тіолів) у системах одоризації вивантаження і регенерації адсорбенту 6), природного газу (метану) у внутрішню порожнину 9 встановлюють індикатор 13 з ущільненням 14 корпуса 1 і додаткових корпусів 11 попередньо (див. Фіг. 19). встановлюють газорозподільні решітки 7, при цьому згадані газорозподільні решітки 7 Закінчують виготовлення пристрою для встановлюють у районі донної частини корпуса 1 нейтралізації парів одоранту (і, відповідно, додаткових корпусів 11) або (етилмеркаптану/етантіолу або суміші природних перпендикулярно подовжньої осі корпуса 1, або меркаптанів/тіолів) у системах одоризації під кутом а до неї (конструктивно встановлюється природного газу (метану) тим, що корпус 1 і одна газорозподільна решітка 7 в кожний з додаткові корпуси 11 з'єднують між собою в корпусів 1 чи 11). згаданий пристрій сполучними трубопроводами 12, утворюючи ланцюг корпусів, у яких сполучний По-друге, проводять заходи, при яких трубопровід 12 є закріпленим одним кінцем до герметизують корпуси 1 і 11, наприклад, вихідного патрубка 3, розташованому на одному з заварюванням технологічних роз'ємів. Закінчують корпусів, наприклад, на корпусі 1, а іншим - до виготовлення корпусів 1 і 11 тим, що до нижньої вхідного патрубка 2, розташованому на іншому частини згаданих корпусів 1 і 11 жорстко корпусі, а саме, на додатковому корпусі 11 (див. (наприклад, шляхом зварювання) закріплюють Фіг.9 і Фіг.20). При цьому далі в ланцюзі корпусів опори 15 (див. Фіг. 1-2, Фіг.9 і Фіг.23-24). 11 сполучний трубопровід 12 закріплюють одним По-третє, проводять заходи, при яких на кінцем до вихідного патрубка 3, розташованому на корпусі 1 і додаткових корпусах 11 (у місцях наступному додатковому корпусі 11, наприклад, отворів 10 під патрубки 4 і 5 та під патрубки 2 і 3) другому по рахунку додатковому корпусі 11, а встановлюють відповідні конструктивні елементи, іншим - до вхідного патрубка 2, розташованому на а саме, патрубок 4 для завантаження, наступному додатковому корпусі 11, а саме, на вивантаження і регенерації адсорбенту 6, третьому по рахунку додатковому корпусі 11 (див. патрубок 5 для регенерації адсорбенту 6, вхідний Фіг.20). 2 і вихідний 3 патрубки (див. Фіг. 18-19 і Фіг.24). Вхідний отвір кожного з патрубків 4 і 5 закривають Таке з'єднання між собою додаткових корпусів кришкою/заглушкою 8. 11 і корпуса 1 (із встановленими в них Продовжують зборку пристрою для індикаторами 13 і дроселями 19) являє собою нейтралізації парів одоранту зібраний і готовий до роботи пристрій для (етилмеркаптану/етантіолу або суміші природних нейтралізації парів одоранту меркаптанів/тіолів) у системах одоризації (етилмеркаптану/етантіолу або суміші природних природного газу (метану) тим, що у вхідний меркаптанів/тіолів) у системах одоризації патрубок 2 установлюють гідравлічний дросель 19 природного газу (метану). (див. Фіг.23-24 і Фіг.25). Після виконання вищезазначених Далі через патрубок 4, призначений для технологічних операцій пристрій для нейтралізації завантаження сипучого (пористого) адсорбенту 6 парів одоранту (етилмеркаптану/етантіолу або (активний оксид алюмінію, модифікований суміші природних меркаптанів/тіолів) у системах добавками, що мають лужні властивості або одоризації природного газу (метану), який активний оксид алюмінію), у внутрішню порожнину заявляється, є готовим до роботи. 9 корпуса 1 і додаткових корпусів 11 засипають 13 9242 14 Для експлуатації пристрою для нейтралізації нейтралізації не утворюються шкідливі продукти парів одоранту (етилмеркаптану/етантіолу або хімічних реакцій і практично не відбувається суміші природних меркаптанів/тіолів) у системах виділення тепла). Пройшовши через адсорбент 6 одоризації природного газу (метану), який очищений у більшому ступені від парів заявляється, подають газову суміш природного меркаптанів природний газ (метан) попадає далі у газу (метану) та одоранту внутрішню порожнину 9 додаткового корпуса 11, що утворена внутрішньою поверхнею верхньої (етилмеркаптану/етантіолу або суміш природних частини додаткового корпуса 11 і зовнішньою меркаптанів/тіолів) у вхідний патрубок 2, що (верхньою) поверхнею шару адсорбенту 6. З розташований на корпусі 1. З патрубка 2 верхньої порожнини додаткового корпуса 11 через зазначена газова суміш природного газу (метану) отвір 10 і вихідний патрубок 3 очищений від парів та одоранту (етилмеркаптану/етантіолу або суміш меркаптанів (тіолів) природний газ (метан) природних меркаптанів/тіолів) через гідравлічний попадає в сполучний трубопровід 12, що з'єднує дросель 19 і отвір 10 попадає у внутрішню додатковий корпус 11 (перший у ланцюзі порожнину 9 корпуса 1 - під газорозподільну послідовно з'єднаних додаткових корпусів 11) і решітку 7 (дроселюючі властивості отворів у таких додатковий корпус 11 (другий у ланцюзі шайбах дроселя 19 обумовлені в основному послідовно з'єднаних додаткових корпусів 11). втратами енергії при раптовому звуженні і розширенні потоку газу - газової суміші метану і У випадку, якщо в ланцюзі послідовно одоранту). Далі газова суміш природного газу з'єднаних між собою корпусів установлено один (метану) та одоранту (етилмеркаптану/етантіолу корпус 1 і два додаткових корпуси 11 (див. Фіг.9), із або суміш природних меркаптанів/тіолів) під другого додаткового корпуса 11 очищений від тиском проходить послідовно через отвори парів меркаптанів (тіолів) природний газ (метан) (комірки) в газорозподільній решітці 7 і шар виходить через отвір 10 і вихідний патрубок 3 в адсорбенту 6 (або через активний оксид алюмінію, атмосферу (викидається тільки очищений метан модифікований добавками, що мають лужні без парів меркаптанів - тіолів). властивості, або через активний оксид алюмінію) У зазначеному випадку як адсорбент 6 у (див. Фіг.20). корпусі 1 може знаходитись активний оксид алюмінію, модифікований добавками, що мають При проходженні газової суміші природного лужні властивості, а в додаткових корпусах 11 газу (метану) та одоранту або активний оксид алюмінію, модифікований (етилмеркаптану/етантіолу або суміш природних добавками, що мають лужні властивості і меркаптанів/тіолів) через шар адсорбенту 6 (або модифікований цеоліт, або модифікований цеоліт і через активний оксид алюмінію, модифікований активний оксид алюмінію, модифікований добавками, що мають лужні властивості, або через добавками, що мають лужні властивості, або активний оксид алюмінію) відбувається селективне активний оксид алюмінію і аналогічний активний поглинання меркаптанів. оксид алюмінію (див. Фіг.10-12). Пройшовши через шар адсорбенту 6 газова суміш природного газу (метану) та одоранту Також можливі будь-які інші комбінації (етилмеркаптану/етантіолу або суміш природних спорядження корпуса 1 і додаткових корпусів 11 меркаптанів/тіолів) попадає у внутрішню адсорбентом 6. порожнину 9 корпуса 1, що утворена внутрішньою У випадку, якщо додаткових корпусів 11 поверхнею верхньої частини корпуса 1 і більше двох, то можливі будь-які інші комбінації зовнішньою (верхньою) поверхнею шару спорядження корпуса 1 і додаткових корпусів 11 адсорбенту 6 (активний оксид алюмінію, адсорбентом 6. модифікований добавками, що мають лужні У процесі роботи пристрою для нейтралізації властивості, або активний оксид алюмінію). З парів одоранту (етилмеркаптану/етантіолу або верхньої порожнини 9 корпуса 1 через отвір 10 і суміші природних меркаптанів/тіолів) у системах вихідний патрубок 3 попередньо очищений від одоризації природного газу (метану) для парів меркаптанів (тіолів) природний газ (метан) візуального контролю за робочим станом попадає в сполучний трубопровід 12, що з'єднує поглинання (адсорбенту 6) і своєчасної заміни корпус 1 і додатковий корпус 11 (перший у ланцюзі пристрою в цілому використовують індикатор 13. послідовно з'єднаних додаткових корпусів 11). Індикатор 13 працює наступним чином. Далі, пройшовши по сполучному трубопроводу 12, Коли (у процесі пропущення через шар очищений від парів меркоптанів зазначений адсорбенту 6) газова суміш природного газу природний газ (метан) попадає у вхідний патрубок (метану) та одоранту (етилмеркаптану/етантіолу 2, що розташований на корпусі 11 (перший у або суміш природних меркаптанів/тіолів) попадає у ланцюзі послідовно з'єднаних додаткових корпусів внутрішню порожнину 9 корпуса 1 (яка утворена 11). З вхідного патрубка 2 через гідравлічний внутрішньою поверхнею верхньої частини корпуса дросель 19 і отвір 10 очищений від парів 1 і зовнішньою (верхньою) поверхнею шару меркаптанів природний газ (метан) попадає у адсорбенту 6 (активний оксид алюмінію, внутрішню порожнину 9 додаткового корпуса 11 і модифікований добавками, що мають лужні проходить послідовно через газорозподільну властивості, або модифікований цеоліт), решітку 7 і адсорбент 6 (або через активний оксид відбувається контакт речовини, якою просочений алюмінію, модифікований добавками, що мають індикатор 13, із газовою сумішшю природного газу лужні властивості, або через активний оксид (метану) та одоранту (етилмеркаптану/етантіолу алюмінію). Відбувається доочищення природного або суміш природних меркаптанів/тіолів). У газу (метану) від парів меркаптанів (тіолів) (у ході результаті контакту індикатора 13 з парами 15 9242 16 відпрацьовування (вироблення) адсорбенту і меркаптанів (тіолів) відбувається окисно-відновна зниження швидкості течії газу в робочій зоні реакція речовини, якою просочений індикатор 13. адсорбера. Підвищення ефективності У наслідку реакції відбувається зміна кольору поверхні індикатора 13. По зміні кольору поверхні застосування пристрою для нейтралізації парів індикатора 13 судять про ступінь одоранту (етилмеркаптану/етантіолу або суміші відпрацьовування адсорбенту 6. При досягненні природних меркаптанів/тіолів) у системах кольору поверхні індикатора 13 заданого рівня, одоризації природного газу (метану), який пристрій для нейтралізації парів одоранту заявляється, у порівнянні з прототипом, (етилмеркаптану/етантіолу або суміші природних досягається також за рахунок зменшення розмірів меркаптанів/тіолів) у системах одоризації корпуса до оптимальних для зручної, надійної і природного газу (метану) підлягає заміні. безпечної його експлуатації. Підвищення ефективності застосування пристрою для Підвищення ефективності застосування нейтралізації парів одоранту пристрою для нейтралізації парів одоранту (етилмеркаптану/етантіолу або суміші природних (етилмеркаптану/етантіолу або суміші природних меркаптанів/тіолів) у системах одоризації меркаптанів/тіолів) у системах одоризації природного газу (метану), який заявляється, у природного газу (метану), який заявляється, у порівнянні з прототипом, досягається за рахунок порівнянні з прототипом, досягається за рахунок можливості застосування технології нейтралізації застосування адсорбенту, що виготовлений за одоранту при низьких температурах. спеціальною технологією активації і здатний Джерела інформації ефективно поглинати насичені пари меркаптанів (тіолів). Підвищення ефективності застосування 1. А.Н.Плановский, П.И.Николаев «Процессы и пристрою для нейтралізації парів одоранту аппараты химической и нефтехимической (етилмеркаптану/етантіолу або суміші природних технологии», Издание второе, переработанное и меркаптанів/тіолів) у системах одоризації дополненное, Издательство «Химия», М., 1972, природного газу (метану), який заявляється, у стор.398, мал.15-11 - аналог. порівнянні з прототипом, досягається також і тим, 2. Оборудование, сооружения, основы що підвищується ступінь очищення природного проектирования химико-технологических газу (метану) від парів меркаптанів (тіолів) у процессов защиты биосферы от промышленных системах одоризації природного газу (метану) на выбросов. М., "Химия", 1985, стор.107, мал.5.8 газорозподільних станціях, забезпечується аналог. необхідна герметичність, забезпечується 3. Серпионова Е.Н. "Промышленная можливість спостереження за ступенем адсорбция газов и паров", М., "Химия", 1956. & /з з \ 15 і/ 81 9242 1 ; ' \ \ '5*3 ! ' f /2 ' Фіг. 20 20 21 9242 fS if 1 -'A\ \ 15 «5 5 ФІІ.23 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
