Спосіб одоризації природного газу

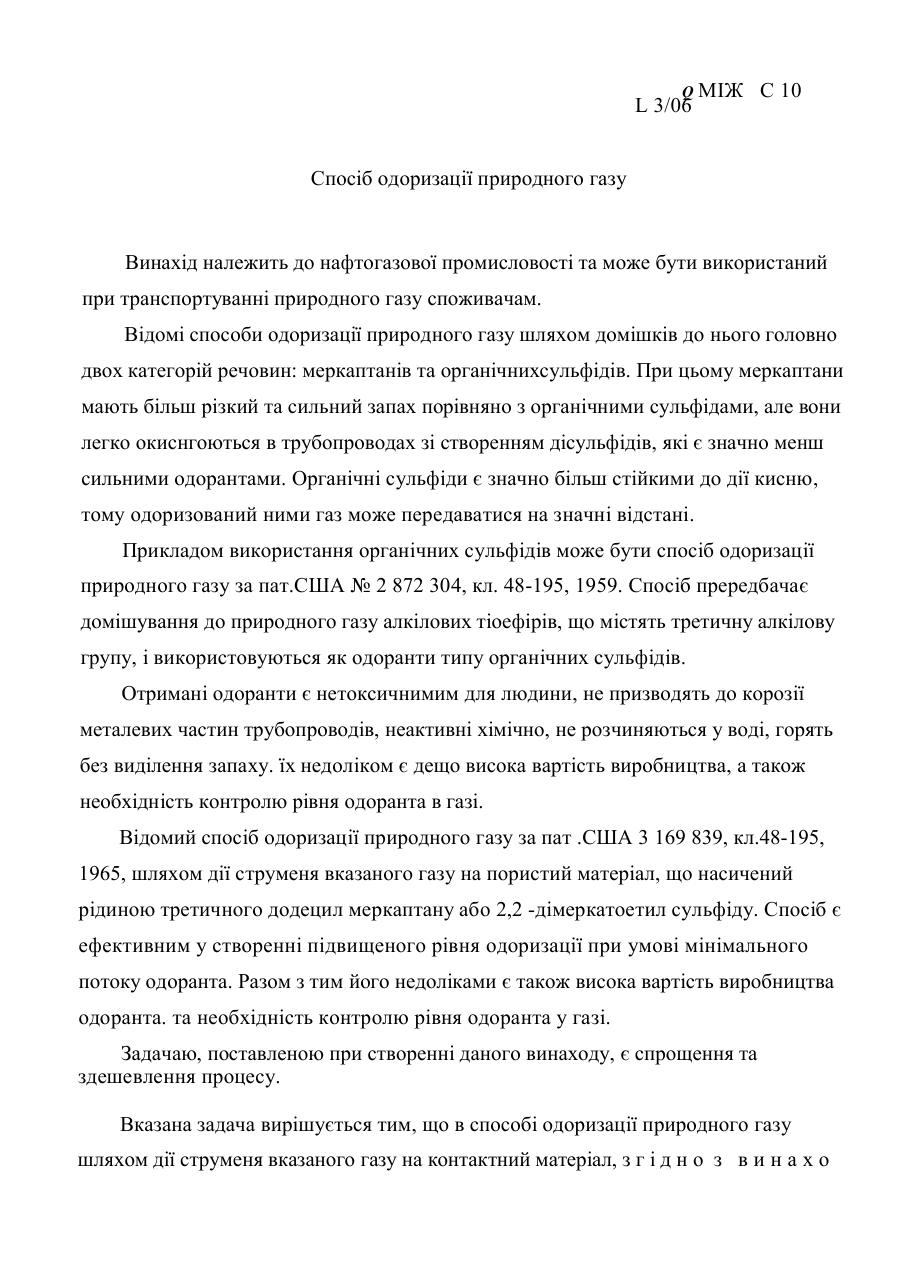

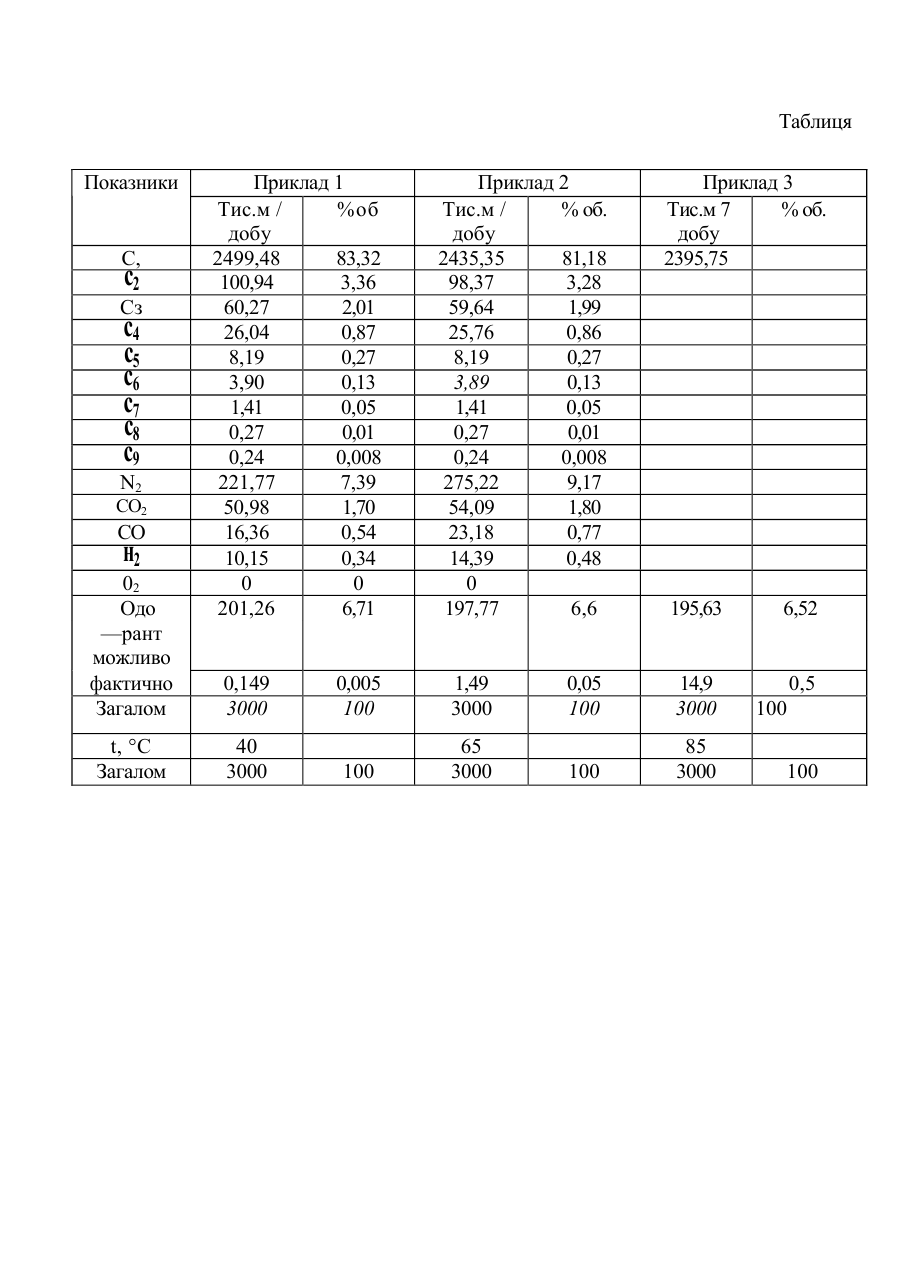

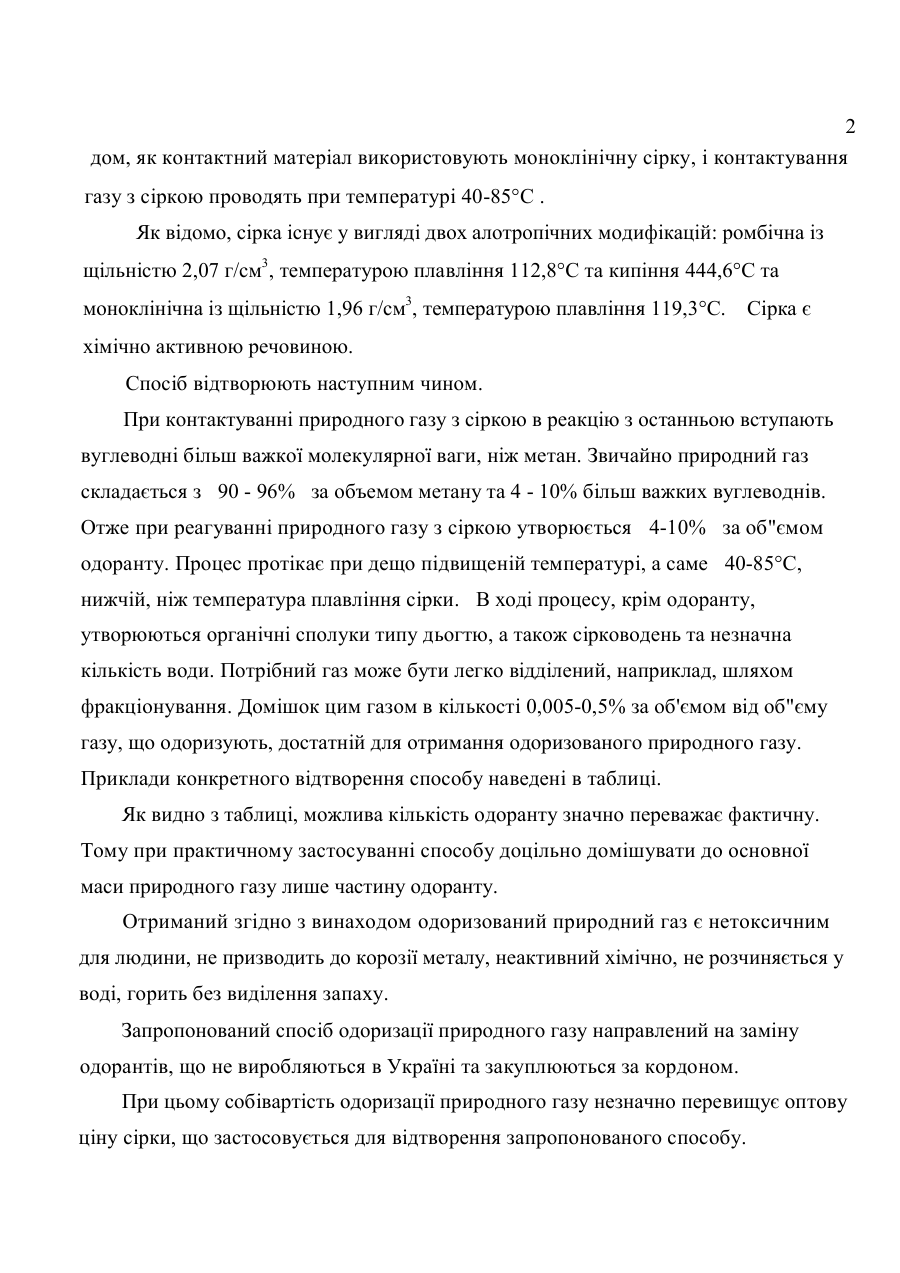

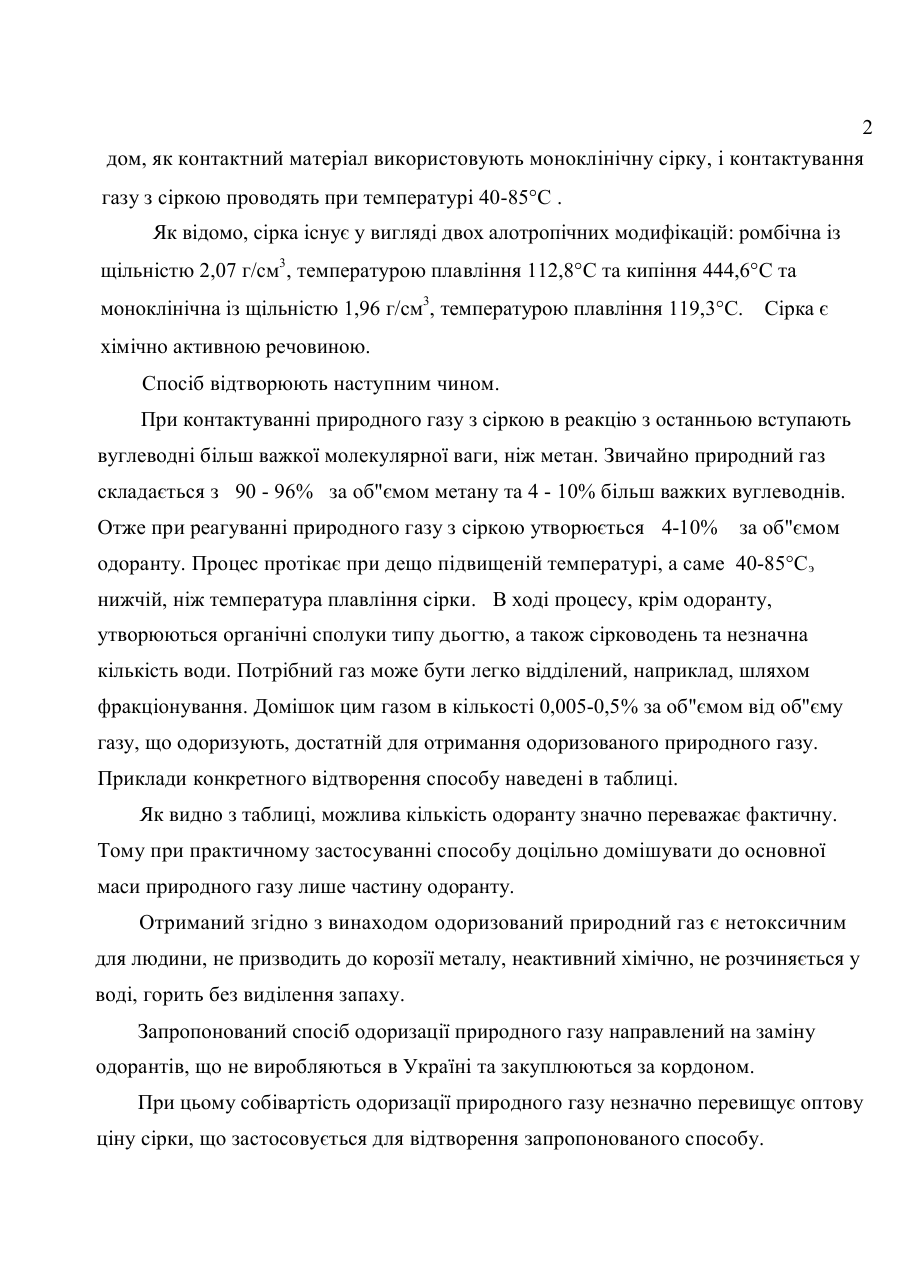

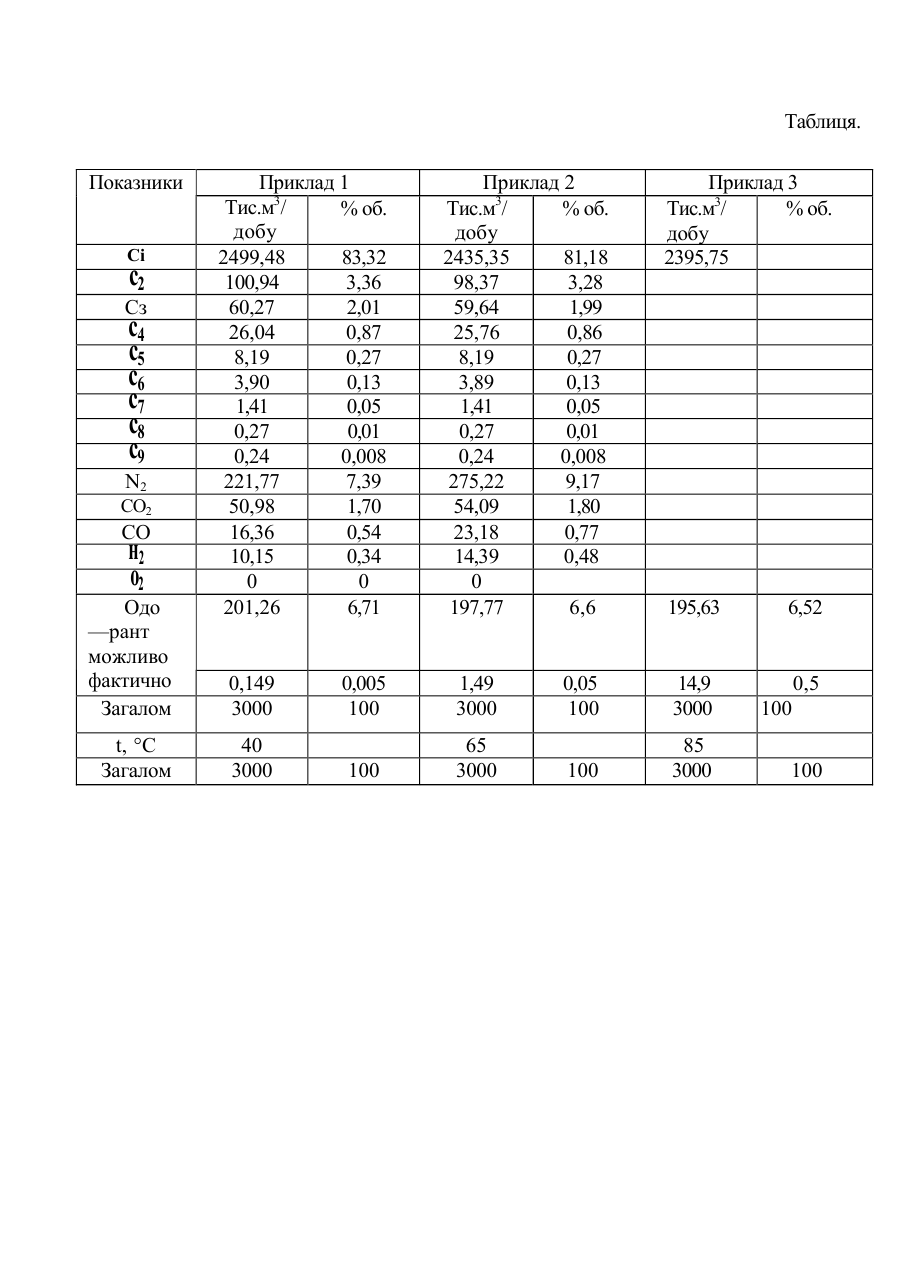

МПК C 1 0 L 3/06 Спосіб одоризації природного газу Винахід належить до нафтогазової промисловості та може бути використаний при транспортуванні природного газу споживачам. Відомі способи одоризації природного газу шляхом домішків до нього головно двох категорій речовин: меркаптанів та органічнихсульфідів. При цьому меркаптани мають більш різкий та сильний запах порівняно з органічними сульфідами, але вони легко окиснюються в трубопроводах зі створенням дісульфідів, які є значно менш сильними одорантами. Органічні сульфіди є значно більш стійкими до дії кисню, тому одоризований ними газ може передаватися на значні відстані. Прикладом використання органічних сульфідів може бути спосіб одоризації природного газу за пат.США № 2 872 304, кл. 48-195, 1959. Спосіб прередбачає домішування до природного газу алкілових тіоефірів, що містять третичну алкілову групу, і використовуються як одоранти типу органічних сульфідів. Отримані одоранти є нетоксичнимим для людини, не призводять до корозії металевих частин трубопроводів, неактивні хімічно, не розчиняються у воді, горять без виділення запаху. їх недоліком є дещо висока вартість виробництва, а також необхідність контролю рівня одоранта в газі. Відомий спосіб одоризації природного газу за пат .США 3 169 839, кл.48-195, 1965, шляхом дії струменя вказаного газу на пористий матеріал, що насичений рідиною третичного додецил меркаптану або 2,2 -дімеркатоетил сульфіду. Спосіб є ефективним у створенні підвищеного рівня одоризації при умові мінімального потоку одоранта. Разом з тим його недоліками є також висока вартість виробництва одоранта. та необхідність контролю рівня одоранта у газі. Задачаю, поставленою при створенні даного винаходу, є спрощення та здешевлення процесу. Вказана задача вирішується тим, що в способі одоризації природного газу шляхом дії струменя вказаного газу на контактний матеріал, з г і д н о з в и н а х о 2 дом, як контактний матеріал використовують моноклінічну сірку, і контактування газу з сіркою проводять при температурі 40-85°С . Як відомо, сірка існує у вигляді двох алотропічних модифікацій: ромбічна із щільністю 2,07 г/см3, температурою плавління 112,8°С та кипіння 444,6°С та моноклінічна із щільністю 1,96 г/см3, температурою плавління 119,3°С. Сірка є хімічно активною речовиною. Спосіб відтворюють наступним чином. При контактуванні природного газу з сіркою в реакцію з останньою вступають вуглеводні більш важкої молекулярної ваги, ніж метан. Звичайно природний газ складається з 90 - 96% за об"ємом метану та 4 - 10% більш важких вуглеводнів. Отже при реагуванні природного газу з сіркою утворюється 4-10% за об"ємом одоранту. Процес протікає при дещо підвищеній температурі, а саме 40-85°Сэ нижчій, ніж температура плавління сірки. В ході процесу, крім одоранту, утворюються органічні сполуки типу дьогтю, а також сірководень та незначна кількість води. Потрібний газ може бути легко відділений, наприклад, шляхом фракціонування. Домішок цим газом в кількості 0,005-0,5% за об"ємом від об"єму газу, що одоризують, достатній для отримання одоризованого природного газу. Приклади конкретного відтворення способу наведені в таблиці. Як видно з таблиці, можлива кількість одоранту значно переважає фактичну. Тому при практичному застосуванні способу доцільно домішувати до основної маси природного газу лише частину одоранту. Отриманий згідно з винаходом одоризований природний газ є нетоксичним для людини, не призводить до корозії металу, неактивний хімічно, не розчиняється у воді, горить без виділення запаху. Запропонований спосіб одоризації природного газу направлений на заміну одорантів, що не виробляються в Україні та закуплюються за кордоном. При цьому собівартість одоризації природного газу незначно перевищує оптову ціну сірки, що застосовується для відтворення запропонованого способу. Таблиця. Показники Сі с2 Сз с4 с5 с6 с7 с8 с9 N2 СО2 CO н2 о2 Одо —рант можливо фактично Загалом t, °С Загалом Приклад 1 Тис.м3/ % об. добу 2499,48 83,32 100,94 3,36 60,27 2,01 26,04 0,87 8,19 0,27 3,90 0,13 1,41 0,05 0,27 0,01 0,24 0,008 221,77 7,39 50,98 1,70 16,36 0,54 10,15 0,34 0 0 201,26 6,71 0,149 3000 40 3000 Приклад 2 Тис.м3/ % об. добу 2435,35 81,18 98,37 3,28 59,64 1,99 25,76 0,86 8,19 0,27 3,89 0,13 1,41 0,05 0,27 0,01 0,24 0,008 275,22 9,17 54,09 1,80 23,18 0,77 14,39 0,48 0 197,77 6,6 0,005 100 1,49 3000 100 65 3000 Приклад 3 % об. Тис.м3/ добу 2395,75 195,63 6,52 0,05 100 14,9 3000 0,5 100 85 3000 100 100 Q МІЖ L 3/06 С 10 Спосіб одоризації природного газу Винахід належить до нафтогазової промисловості та може бути використаний при транспортуванні природного газу споживачам. Відомі способи одоризації природного газу шляхом домішків до нього головно двох категорій речовин: меркаптанів та органічнихсульфідів. При цьому меркаптани мають більш різкий та сильний запах порівняно з органічними сульфідами, але вони легко окиснгоються в трубопроводах зі створенням дісульфідів, які є значно менш сильними одорантами. Органічні сульфіди є значно більш стійкими до дії кисню, тому одоризований ними газ може передаватися на значні відстані. Прикладом використання органічних сульфідів може бути спосіб одоризації природного газу за пат.США № 2 872 304, кл. 48-195, 1959. Спосіб прередбачає домішування до природного газу алкілових тіоефірів, що містять третичну алкілову групу, і використовуються як одоранти типу органічних сульфідів. Отримані одоранти є нетоксичнимим для людини, не призводять до корозії металевих частин трубопроводів, неактивні хімічно, не розчиняються у воді, горять без виділення запаху. їх недоліком є дещо висока вартість виробництва, а також необхідність контролю рівня одоранта в газі. Відомий спосіб одоризації природного газу за пат .США 3 169 839, кл.48-195, 1965, шляхом дії струменя вказаного газу на пористий матеріал, що насичений рідиною третичного додецил меркаптану або 2,2 -дімеркатоетил сульфіду. Спосіб є ефективним у створенні підвищеного рівня одоризації при умові мінімального потоку одоранта. Разом з тим його недоліками є також висока вартість виробництва одоранта. та необхідність контролю рівня одоранта у газі. Задачаю, поставленою при створенні даного винаходу, є спрощення та здешевлення процесу. Вказана задача вирішується тим, що в способі одоризації природного газу шляхом дії струменя вказаного газу на контактний матеріал, з г і д н о з в и н а х о 2 дом, як контактний матеріал використовують моноклінічну сірку, і контактування газу з сіркою проводять при температурі 40-85°С . Як відомо, сірка існує у вигляді двох алотропічних модифікацій: ромбічна із щільністю 2,07 г/см3, температурою плавління 112,8°С та кипіння 444,6°С та моноклінічна із щільністю 1,96 г/см3, температурою плавління 119,3°С. Сірка є хімічно активною речовиною. Спосіб відтворюють наступним чином. При контактуванні природного газу з сіркою в реакцію з останньою вступають вуглеводні більш важкої молекулярної ваги, ніж метан. Звичайно природний газ складається з 90 - 96% за объемом метану та 4 - 10% більш важких вуглеводнів. Отже при реагуванні природного газу з сіркою утворюється 4-10% за об"ємом одоранту. Процес протікає при дещо підвищеній температурі, а саме 40-85°С, нижчій, ніж температура плавління сірки. В ході процесу, крім одоранту, утворюються органічні сполуки типу дьогтю, а також сірководень та незначна кількість води. Потрібний газ може бути легко відділений, наприклад, шляхом фракціонування. Домішок цим газом в кількості 0,005-0,5% за об'ємом від об"єму газу, що одоризують, достатній для отримання одоризованого природного газу. Приклади конкретного відтворення способу наведені в таблиці. Як видно з таблиці, можлива кількість одоранту значно переважає фактичну. Тому при практичному застосуванні способу доцільно домішувати до основної маси природного газу лише частину одоранту. Отриманий згідно з винаходом одоризований природний газ є нетоксичним для людини, не призводить до корозії металу, неактивний хімічно, не розчиняється у воді, горить без виділення запаху. Запропонований спосіб одоризації природного газу направлений на заміну одорантів, що не виробляються в Україні та закуплюються за кордоном. При цьому собівартість одоризації природного газу незначно перевищує оптову ціну сірки, що застосовується для відтворення запропонованого способу. Таблиця Показники С, с2 Сз с4 с5 с6 с7 с8 с9 N2 СО2 CO н2 02 Одо —рант можливо фактично Загалом t, °С Загалом Приклад 1 %об Тис.м / добу 2499,48 83,32 100,94 3,36 60,27 2,01 26,04 0,87 8,19 0,27 3,90 0,13 1,41 0,05 0,27 0,01 0,24 0,008 221,77 7,39 50,98 1,70 16,36 0,54 10,15 0,34 0 0 201,26 6,71 0,149 3000 40 3000 Приклад 2 Тис.м / % об. добу 2435,35 81,18 98,37 3,28 59,64 1,99 25,76 0,86 8,19 0,27 3,89 0,13 1,41 0,05 0,27 0,01 0,24 0,008 275,22 9,17 54,09 1,80 23,18 0,77 14,39 0,48 0 197,77 6,6 0,005 100 1,49 3000 100 65 3000 Приклад 3 % об. Тис.м 7 добу 2395,75 195,63 6,52 0,05 100 14,9 3000 0,5 100 85 3000 100 100
