Запірний пристрій для меблів
Формула / Реферат

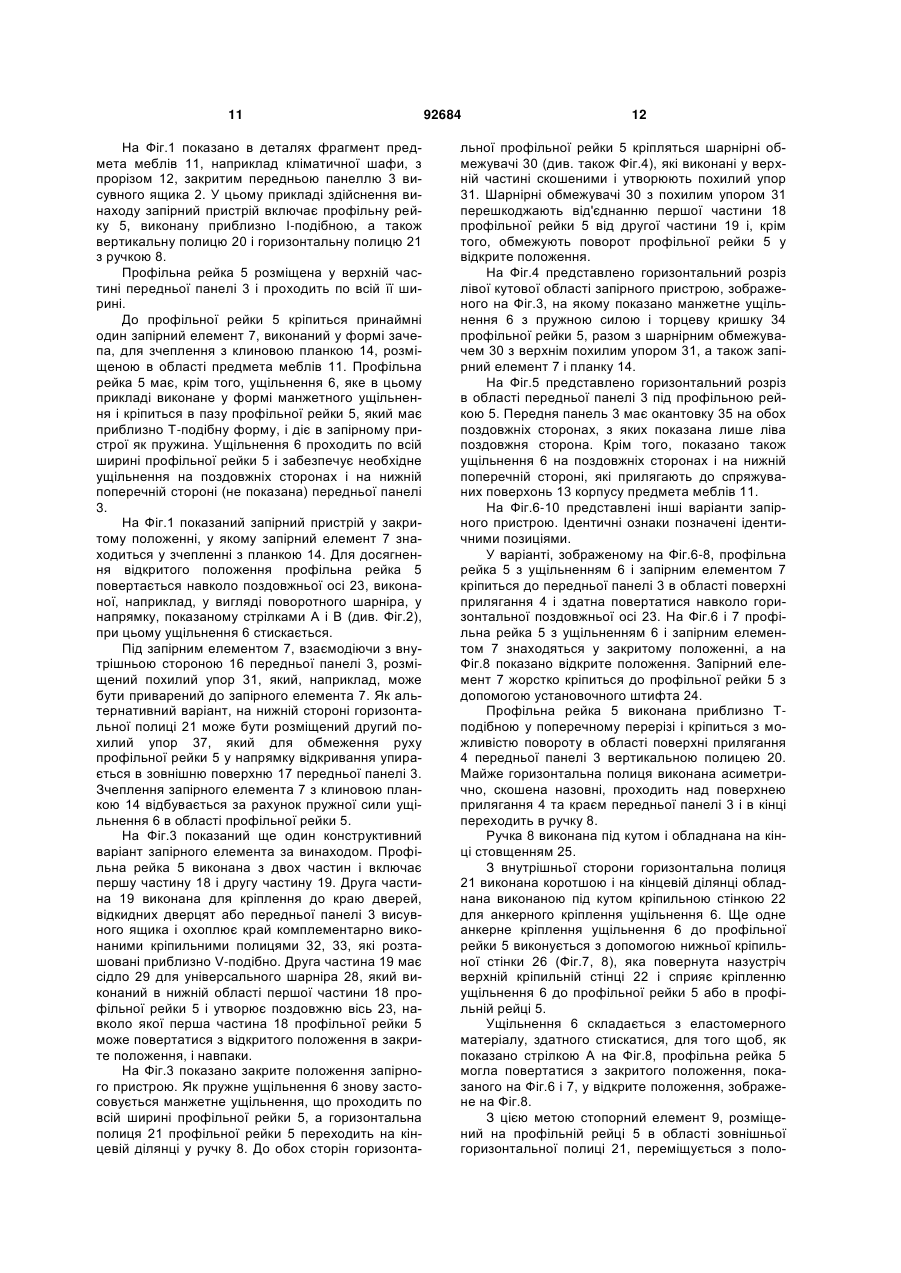

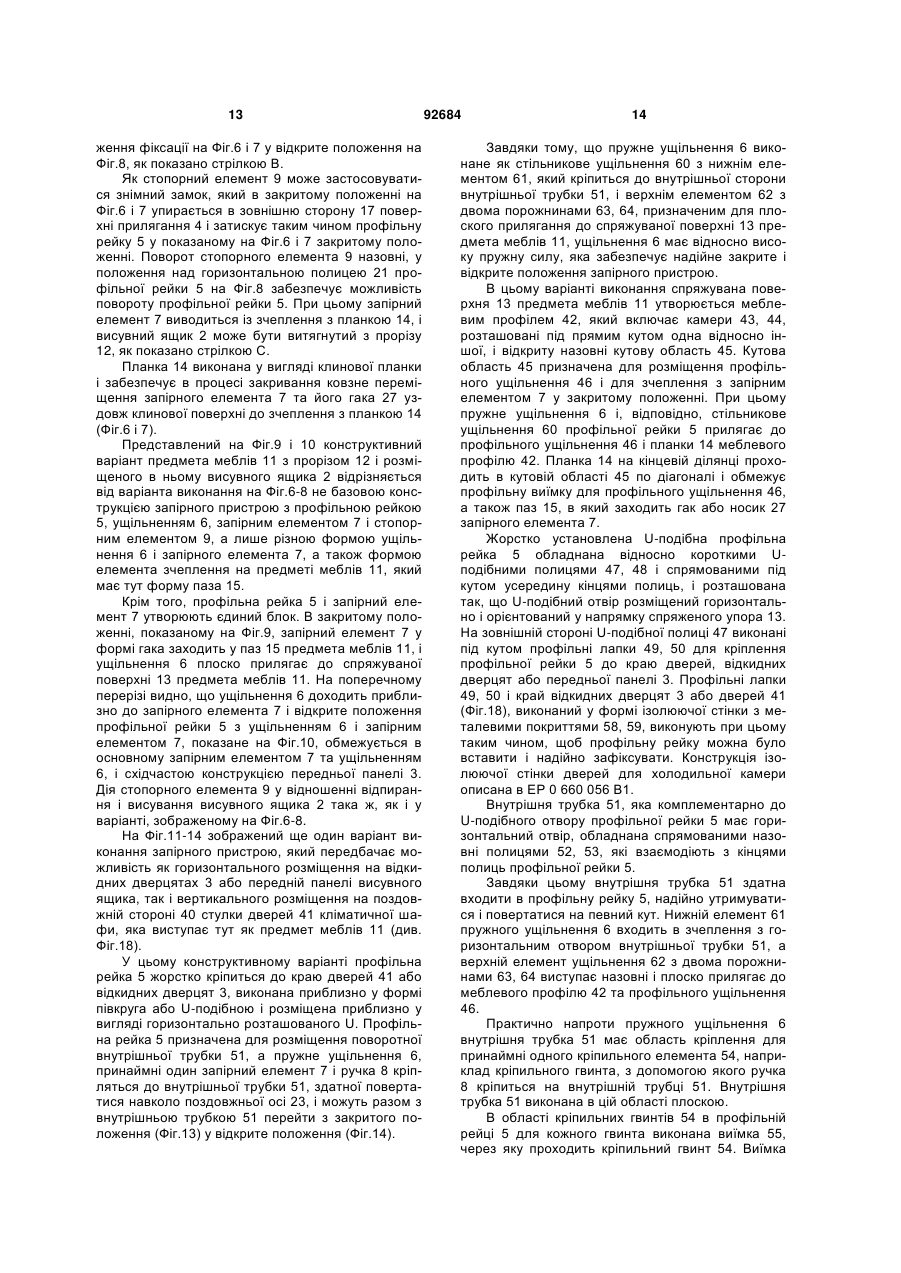

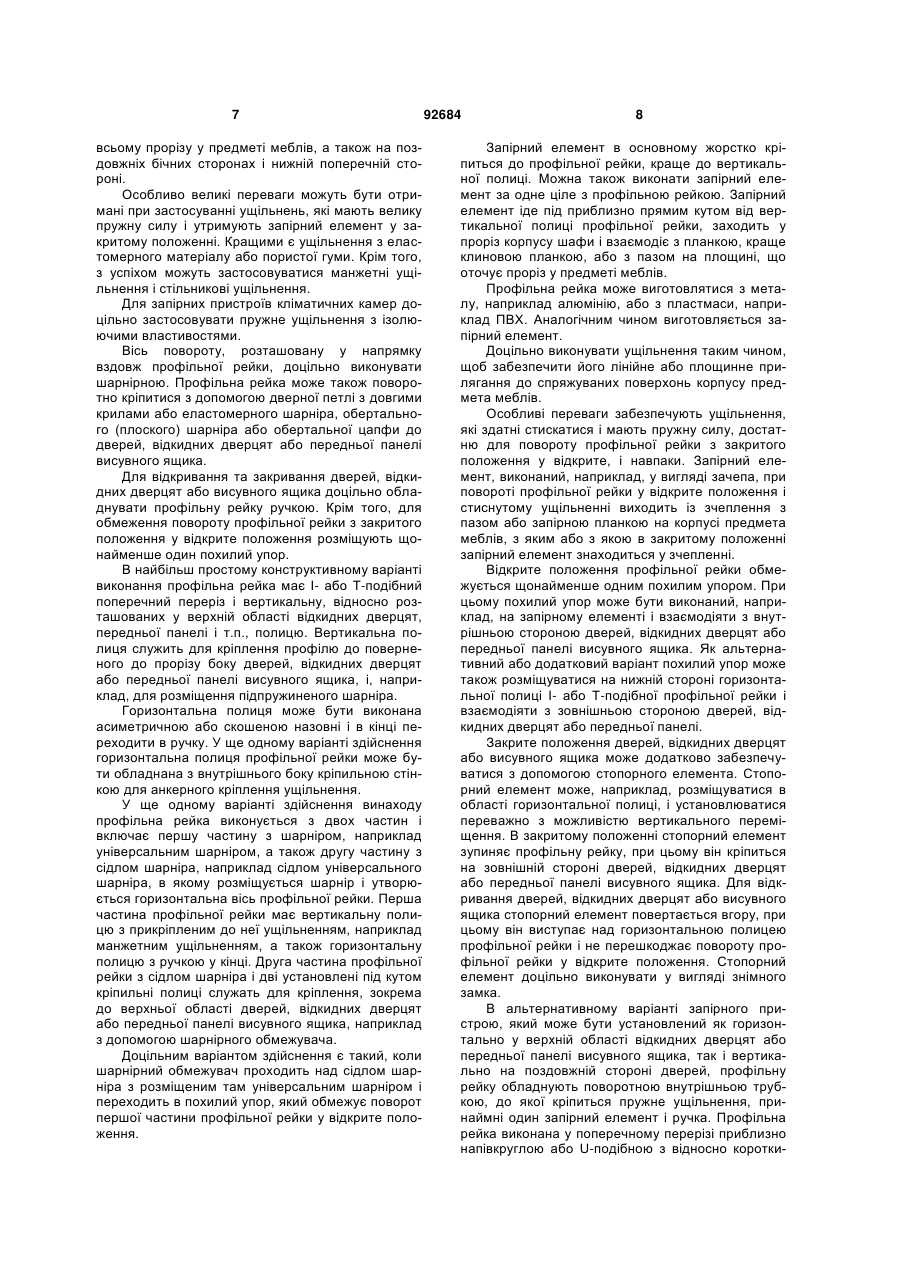

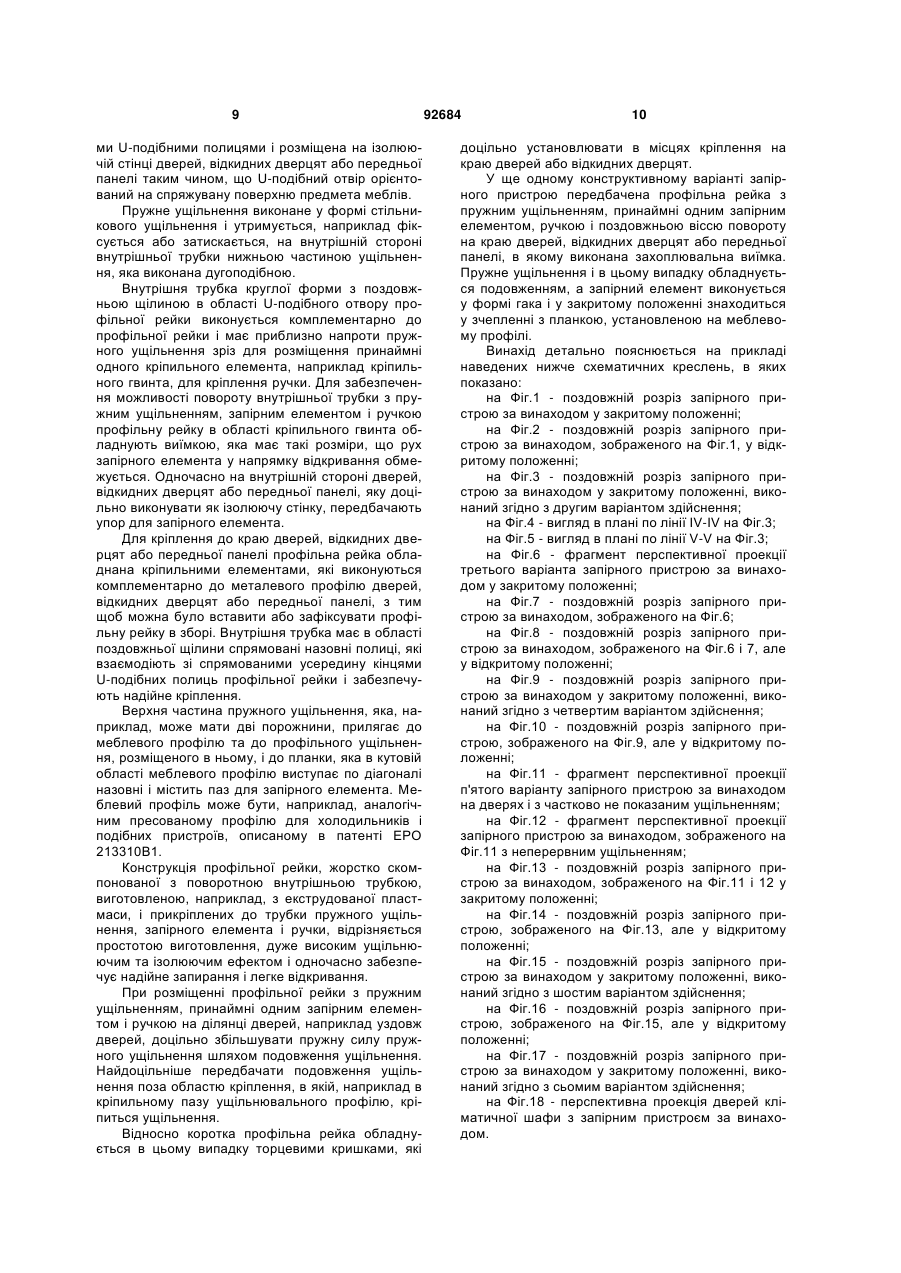

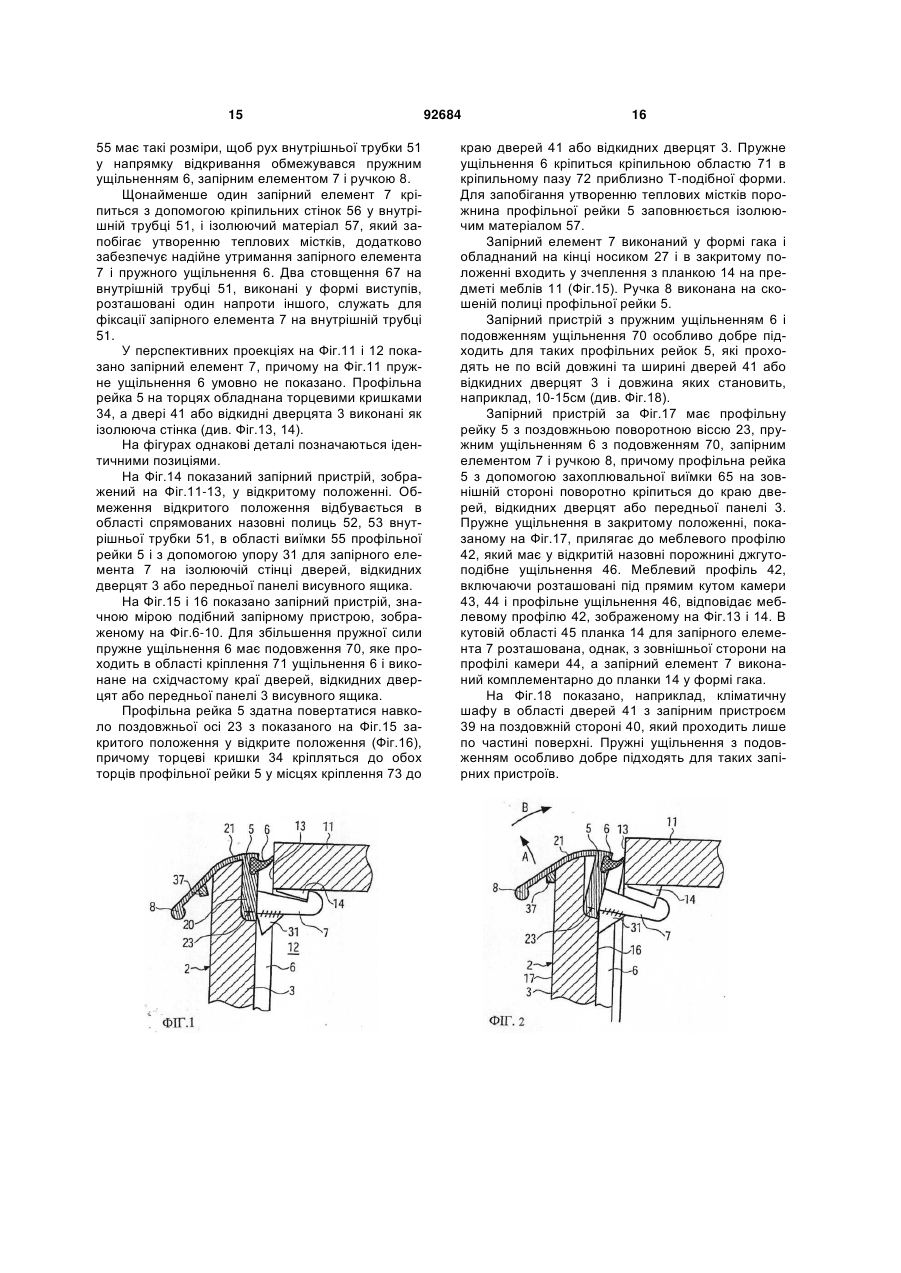

1. Запірний пристрій для меблів дверей, відкидних дверцят і висувних ящиків, які закривають проріз (12) предмета меблів (11) або розміщуються у прорізі (12), причому поверхні прилягання (4) дверей, або відкидних дверцят, або передньої панелі (3) висувного ящика (2) виступають над прорізом (12) і в закритому положенні прилягають до сполучної поверхні (13) предмета меблів (11), який відрізняється тим, що двері, відкидні дверцята або передня панель (3) мають на краю профільну рейку (5), яка обладнана ущільненням (6) і запірним елементом (7) і може повертатися із закритого положення у відкрите положення, і навпаки.
2. Пристрій за п. 1, який відрізняється тим, що профільна рейка (5) з ущільненням (6) і запірним елементом (7) здатна повертатися навколо поздовжньої осі (23), а ущільнення (6) має пружну силу, яка утримує запірний елемент (7), а отже, й двері, відкидні дверцята або висувний ящик (2) у закритому положенні.
3. Пристрій за п. 1 або 2, який відрізняється тим, що ущільнення (6), яке виконане пружним і складається з матеріалу з пружною силою, в закритому положенні герметично прилягає до сполучених поверхонь (13) предмета меблів (11) і стискається під час відпирання та відкривання дверей, відкидних дверцят або висувного ящика (2).
4. Пристрій за одним із попередніх пунктів, який відрізняється тим, що ущільнення (6) складається з еластомерного матеріалу або пористої гуми і/або виконане у формі манжетного ущільнення або стільникового ущільнення.
5. Пристрій за одним з попередніх пунктів, який відрізняється тим, що ущільнення (6) складається з ущільнюючого та ізолюючого матеріалу.
6. Пристрій за одним з попередніх пунктів, який відрізняється тим, що поздовжня вісь (23) профільної рейки (5) виконана шарнірною, і що профільна рейка (5) кріпиться за допомогою дверної петлі з довгими крилами або еластомерного шарніра (36), поворотного шарніра або осі повороту до дверей, відкидних дверцят або передньої панелі (3) висувного ящика (2).
7. Пристрій за одним із попередніх пунктів, який відрізняється тим, що профільна рейка (5) виконана з двох частин і включає першу частину (18) з шарніром (28), наприклад універсальним шарніром, а також ущільненням (6) і запірним елементом (7), і другу частину (19) з сідлом шарніра 29, наприклад сідлом осі, в якому розміщується шарнір (28) для утворення горизонтальної осі (23).
8. Пристрій за одним із попередніх пунктів, який відрізняється тим, що профільна рейка (5) має ручку (8).
9. Пристрій за одним із попередніх пунктів, який відрізняється тим, що профільна рейка (5) обладнана принаймні одним похилим упором (31, 37), який обмежує поворот профільної рейки (5) у відкрите положення.
10. Пристрій за одним із попередніх пунктів, який відрізняється тим, що профільна рейка (5) у поперечному перерізі виконана І- або Т-подібною і має вертикальну полицю (20) і горизонтальну полицю (21), причому горизонтальна полиця (21) з зовнішнього боку обладнана ручкою (8), а профільна рейка (5) поворотно кріпиться в області вертикальної полиці (20).
11. Пристрій за одним із попередніх пунктів, який відрізняється тим, що профільна рейка (5) і ущільнення (6), що кріпиться в профільній рейці (5) або на ній, при горизонтальному розташуванні у верхній області проходять по ширині дверей, відкидних дверцят або передньої панелі (3) висувного ящика (2), при вертикальному розташуванні на поздовжній стороні, зокрема дверей, проходять по частині поверхні дверей, а ущільнення (6) розташоване і на інших сторонах дверей, відкидних дверцят або передньої панелі.
12. Пристрій за одним із попередніх пунктів, який відрізняється тим, що профільна рейка (5) складається з пластмаси, наприклад з ПВХ, або з металу, наприклад алюмінію.
13. Пристрій за одним із попередніх пунктів, який відрізняється тим, що до профільної рейки (5) кріпиться принаймні один запірний елемент (7) або виконується з нею за одне ціле.
14. Пристрій за одним із попередніх пунктів, який відрізняється тим, що запірний елемент (7) виконаний у формі зачепа і призначений для зчеплення з планкою 14, зокрема з клиновою планкою, напредметі (11) меблів у закритому положенні дверей, відкидних дверцят або висувного ящика (2).
15. Пристрій за одним із попередніх пунктів, який відрізняється тим, що запірний елемент (7) виконаний за одне ціле з профільною рейкою (5) і призначений для зчеплення з пазом (15) предмета меблів (11).
16. Пристрій за одним із пп. 7-15, який відрізняється тим, що друга частина (19) профільної рейки (5) шарнірним обмежувачем (30) кріпиться до краю (10) дверей, відкидних дверцят або передньої панелі (3) висувного ящика (2), і що шарнірний обмежувач (30) виконаний у формі похилого упора (31) для відкритого положення першої частини (18) профільної рейки (5).
17. Пристрій за одним із попередніх пунктів, який відрізняється тим, що відкрите положення профільної рейки (5) обмежується ущільненням (6) і/або запірним елементом (7), і/або поверхнею прилягання (4), і/або внутрішньою стороною (16) дверей, відкидних дверцят або передньої панелі (3).
18. Пристрій за одним із попередніх пунктів, який відрізняється тим, що стопорний елемент (9) розміщений в профільній рейці (5), зокрема в горизонтальній полиці (21).
19. Пристрій за п. 17, який відрізняється тим, що стопорний елемент (9) виконаний вертикально регульованим у формі знімного замка і профільна рейка (5), а отже, й двері, відкидні дверцята або висувний ящик (2) утримуються у закритому положенні.
20. Пристрій за одним із попередніх пунктів, який відрізняється тим, що стопорний елемент (9) утримується в закритому положенні на зовнішньому боці (17) поверхні прилягання (4), і у відкритому положенні виступає над профільною рейкою (5).
21. Пристрій за одним із пп. 6, 8, 9, 11-15, 17-20, який відрізняється тим, що профільна рейка (5) виконана у поперечному перерізі приблизно напівкруглою або U-подібною і призначена для розміщення поворотної внутрішньої трубки (51), і що ручка (8), пружне ущільнення (6) і запірний елемент 7 кріпляться до внутрішньої трубки (51) і здатні повертатися із закритого положення у відкрите положення, і навпаки.
22. Пристрій за п. 21, який відрізняється тим, що пружне ущільнення (6) виконане у формі стільникового ущільнення (60) і має нижню частину (61) для кріплення до внутрішньої трубки (51), а також верхню частину (62) з принаймні однією порожниною (63, 64), виконаною так, щоб вона плоско прилягала до сполученої поверхні (13) предмета меблів (11).
23. Пристрій за п. 21 або 22, який відрізняється тим, що сполучена поверхня (13) предмета меблів (11) утворена меблевим профілем (42), який включає профілі камер (43, 44), розташовані під прямим кутом один відносно іншого, і кутову область (45), виконану для розміщення профільного ущільнення (46), а також має паз (15) для зчеплення з запірним елементом (7) у закритому положенні.
24. Пристрій за одним із пп. 21-23, який відрізняється тим, що пружне ущільнення (6) профільної рейки (5) у закритому положенні прилягає до профільного ущільнення (46) і до планки (14) меблевого профілю (42), причому планка (14) на кінцевій ділянці проходить в кутовій області (45) приблизно по діагоналі і відділяє профільну виїмку для профільного ущільнення (46) від паза (15) для розміщення запірного елемента (7).
25. Пристрій за одним із пп. 21-24, який відрізняється тим, що U-подібна профільна рейка (5) має відносно короткі U-подібні полиці (47, 48) зі спрямованими під кутом усередину кінцями полиць, і що на одній з U-подібних полиць (47) виконані профільні лапки (49, 50) для кріплення профільної рейки 5 до краю дверей, відкидних дверцят або передньої панелі 3.
26. Пристрій за одним із пп. 21-25, який відрізняється тим, що внутрішня трубка (51) має відповідно до U-подібного отвору профільної рейки 5 поздовжній отвір, в області якого розміщене пружне ущільнення (6), яке виступає своєю верхньою частиною (62) назовні, і що приблизно напроти поздовжнього отвору ручка (8) за допомогою кріпильних елементів (54) кріпиться до поворотної внутрішньої трубки (51).
27. Пристрій за одним із пп. 21-26, який відрізняється тим, що профільна рейка (5) для повороту навколо поздовжньої осі (23) внутрішньої трубки (51) з пружним ущільненням (6), запірним елементом (7) і ручкою (8) має принаймні в області кріпильних гвинтів (54) виїмку (55), причому виїмка (55) має такі розміри, що обмежують рух внутрішньої трубки (51) у напрямку відкривання.
28. Пристрій за одним із пп. 21-27, який відрізняється тим, що запірний елемент (7) кріпиться у внутрішній трубці (51) за допомогою кріпильних стінок 56.
29. Пристрій за одним із пп. 21-28, який відрізняється тим, що для запобігання утворенню теплових містків і для додаткового утримання пружного ущільнення (6) і запірного елемента (7) внутрішню трубку (51) обладнують ізолюючим матеріалом (57), зокрема спінюють.
30. Пристрій за одним із пп. 21-29, який відрізняється тим, що профільна рейка (5) з поворотною внутрішньої трубкою (51), пружним ущільненням (6), принаймні одним запірним елементом (7) і ручкою (8) розташована горизонтально, зокрема на верхньому краї дверей, відкидних дверцят або передньої панелі (3), або вертикально на ділянці поздовжньої сторони (40), зокрема дверей (41).
31. Пристрій за одним із попередніх пунктів, який відрізняється тим, що при установці профільної рейки (5) на ділянці поздовжньої сторони (40) установлюють пружне ущільнення, яке для збільшення пружної сили має подовження (70), і що подовження ущільнення (70) проходить в області кріплення (71), з якою пружне ущільнення (6) розміщується в кріпильному пазу (72) профільної рейки (5).
32. Пристрій за п. 31, який відрізняється тим, що профільна рейка (5) з торців має торцеві кришки (34), які кріпляться в місцях кріплення (73) на краю відкидних дверцят, передньої панелі (3) або дверей.
33. Пристрій за одним із пп. 1-20, 31, 32, який відрізняється тим, що профільна рейка (5), здатна повертатися навколо поздовжньої осі (23), з пружним ущільненням (6), запірним елементом (7) і ручкою (8) розміщується на краю дверей, відкидних дверцят (3) або передньої панелі 3, яка має захоплювальну виїмку, що пружне ущільнення (6) прилягає до профільного ущільнення (46) меблевого профілю (42) і має подовження (70), і що запірний елемент (7) виконаний у формі гака і в закритому положенні зчіплюється з планкою (14), яка виконана відповідною і розміщена на меблевому профілі (42).
