Запірний пристрій

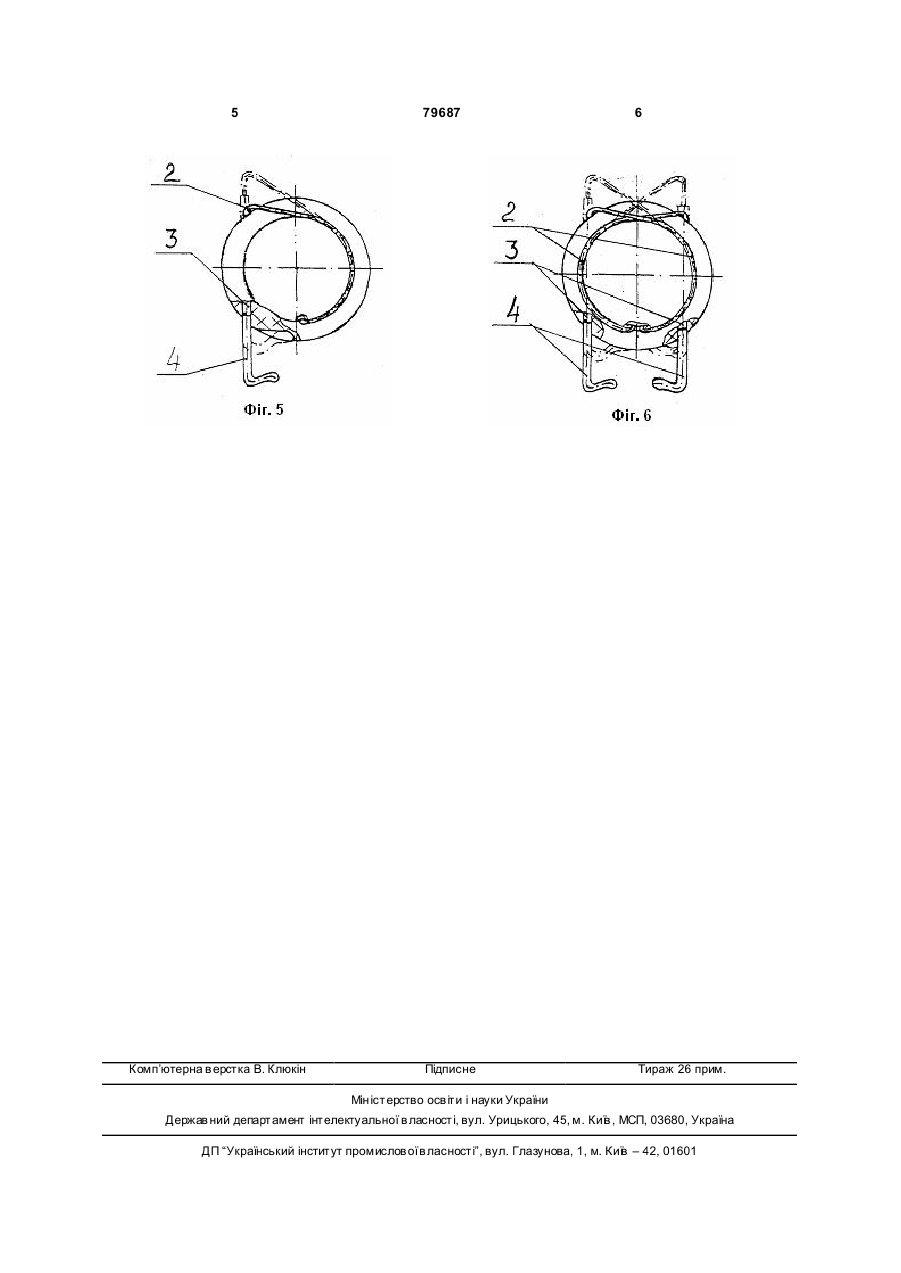

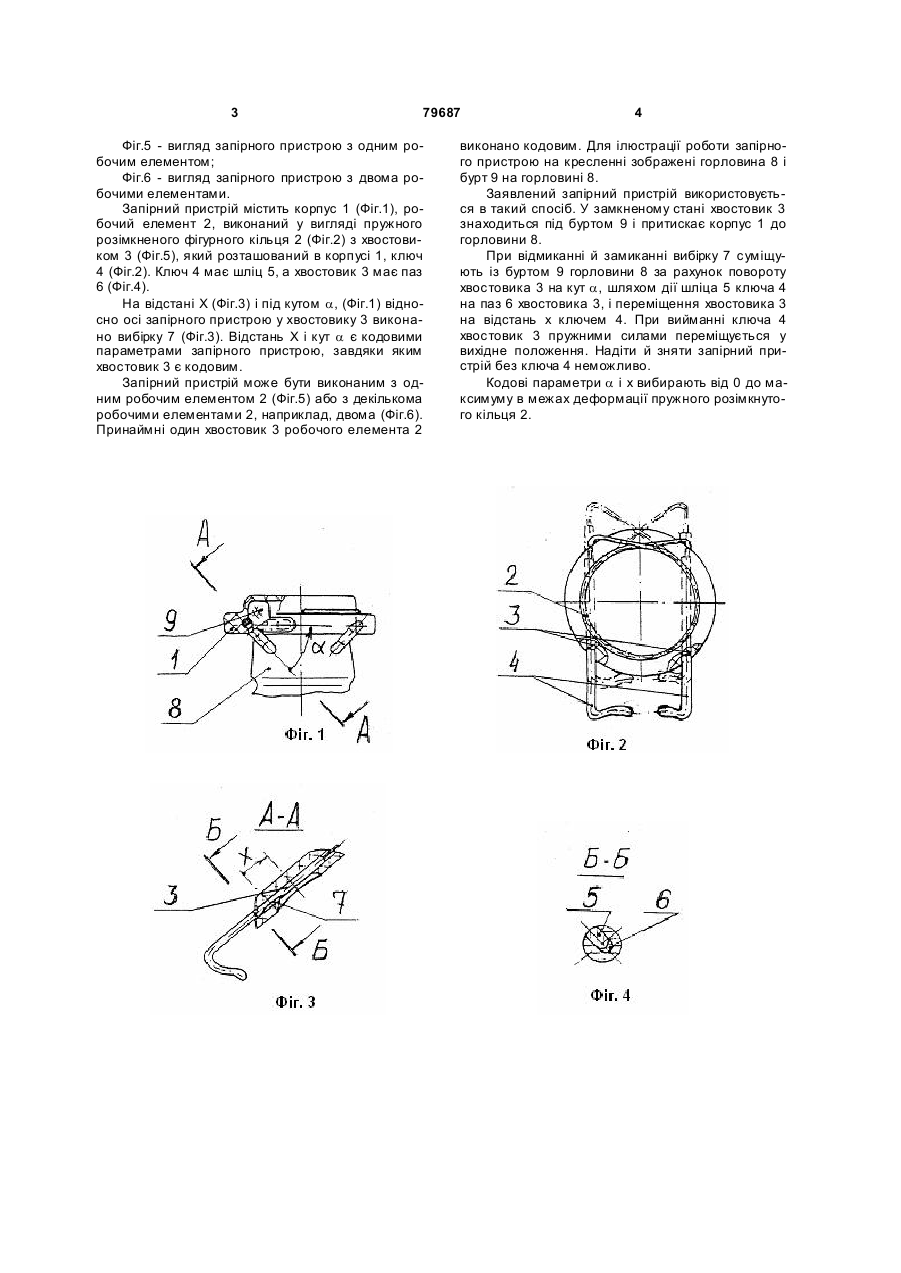

Запірний пристрій, переважно для посудин, горловина яких має циліндричні, сфероподібні деталі або буртики, що містить корпус, всередині якого розміщений принаймні один робочий елемент, що являє собою підпружинений хвостовик, а також містить ключ, який відрізняється тим, що хвостовик має вибірку, виконану таким чином, що, при повороті хвостовика на заданий кут a та переміщенні його на задану відстань C у бік буртика, вибірка дозволяє буртику входити/ви ходити до хвостовика. UA (21) a200509137 (22) 28.09.2005 (24) 10.07.2007 (46) 10.07.2007, Бюл. №10, 2007р. (72) Мелков Анатолій Іванович (73) Мелков Анатолій Іванович (56) SU, a.c. №1268706, E05B35/04, 07.11.1986. US, патент №4415190, Е05С19/18, 15.11.1983. 2 (19) 1 3 79687 Фіг.5 - вигляд запірного пристрою з одним робочим елементом; Фіг.6 - вигляд запірного пристрою з двома робочими елементами. Запірний пристрій містить корпус 1 (Фіг.1), робочий елемент 2, виконаний у вигляді пружного розімкненого фігурного кільця 2 (Фіг.2) з хвостовиком 3 (Фіг.5), який розташований в корпусі 1, ключ 4 (Фіг.2). Ключ 4 має шліц 5, а хвостовик 3 має паз 6 (Фіг.4). На відстані Х (Фіг.3) і під кутом a, (Фіг.1) відносно осі запірного пристрою у хвостовику 3 виконано вибірку 7 (Фіг.3). Відстань Х і кут a є кодовими параметрами запірного пристрою, завдяки яким хвостовик 3 є кодовим. Запірний пристрій може бути виконаним з одним робочим елементом 2 (Фіг.5) або з декількома робочими елементами 2, наприклад, двома (Фіг.6). Принаймні один хвостовик 3 робочого елемента 2 4 виконано кодовим. Для ілюстрації роботи запірного пристрою на кресленні зображені горловина 8 і бурт 9 на горловині 8. Заявлений запірний пристрій використовується в такий спосіб. У замкненому стані хвостовик 3 знаходиться під буртом 9 і притискає корпус 1 до горловини 8. При відмиканні й замиканні вибірку 7 суміщують із буртом 9 горловини 8 за рахунок повороту хвостовика 3 на кут a, шляхом дії шліца 5 ключа 4 на паз 6 хвостовика 3, і переміщення хвостовика 3 на відстань х ключем 4. При вийманні ключа 4 хвостовик 3 пружними силами переміщується у вихідне положення. Надіти й зняти запірний пристрій без ключа 4 неможливо. Кодові параметри a і х вибирають від 0 до максимуму в межах деформації пружного розімкнутого кільця 2. 5 Комп’ютерна в ерстка В. Клюкін 79687 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
