Запірний пристрій

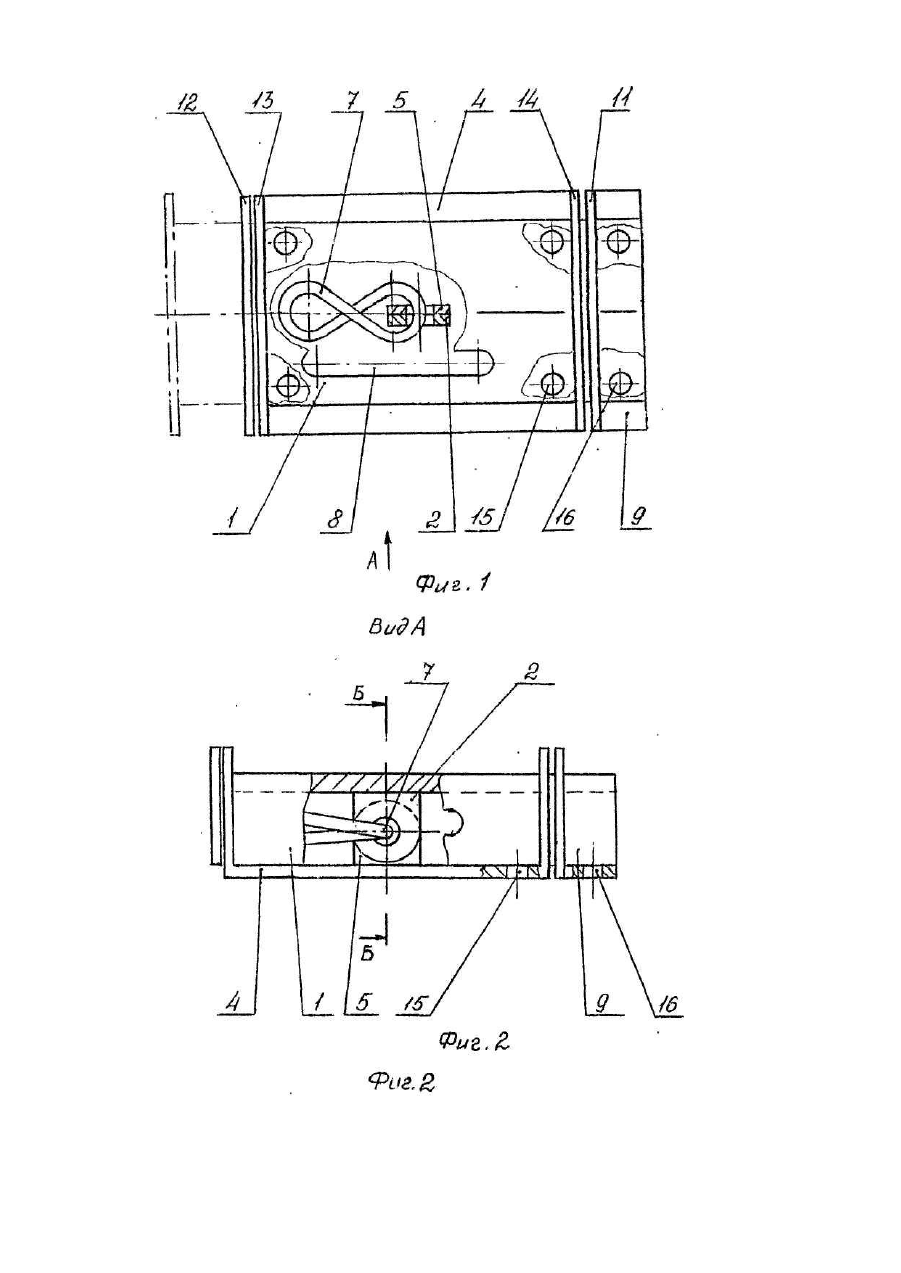

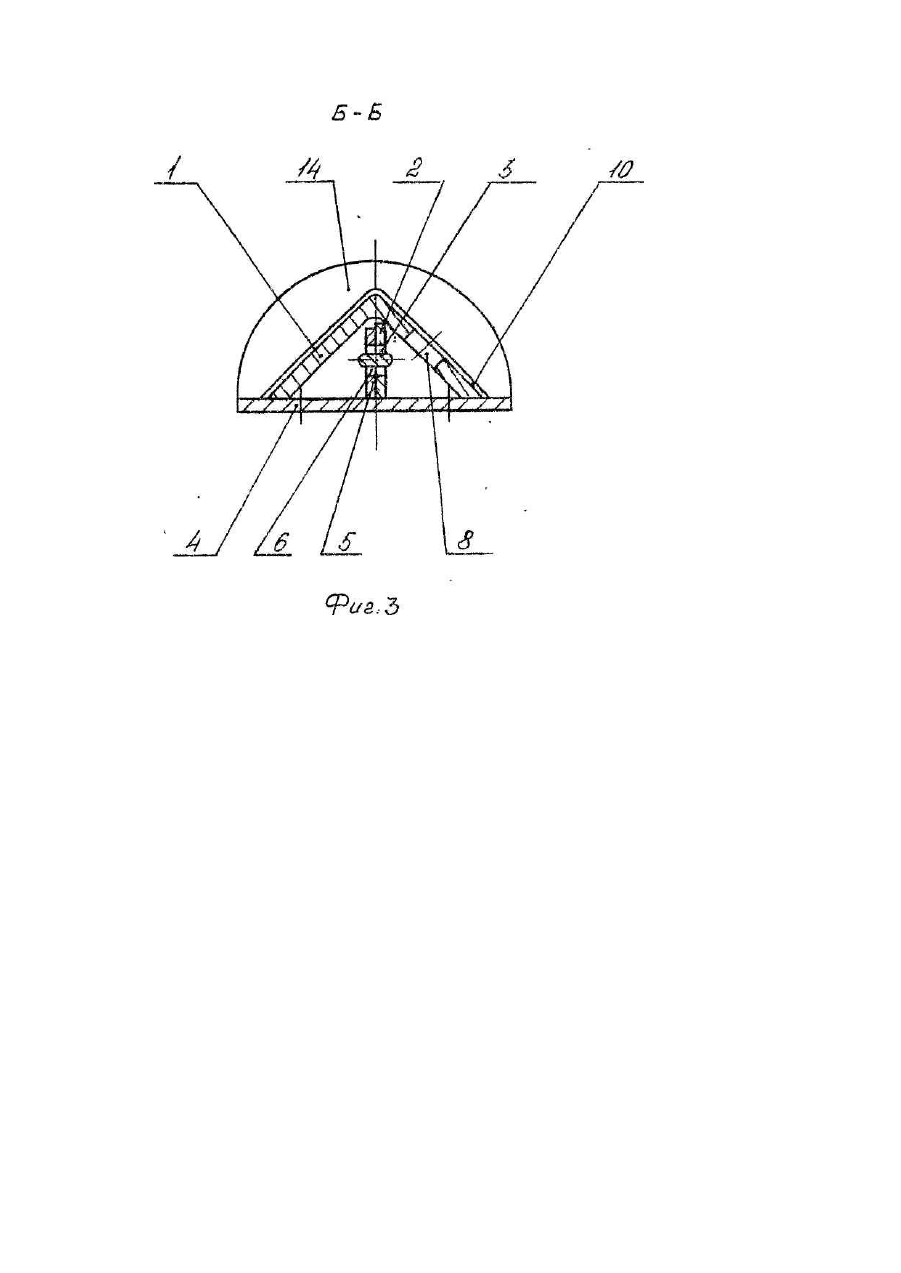

Полезная модель относится к скобяным изделиям и может быть использована для наружного запирания дверей, ворот, крышек люков и т.п. Известно запирающее устройство для запирания дверей, ворот и т.п. содержащее засов с петлей, неподвижную петлю и скобу, которое не обеспечивает надежное запирание без фиксации петель каким-либо запирающим элементом (ГОСТ 5090-73). Указанный недостаток частично устранен в запирающем устройстве, выбранном в качестве прототипа [1]. Запирающее устройство содержит засов с петлей, неподвижную петлю, запирающий элемент, соединяющий петли, скобу. В качестве запирающего элемента в известном изобретении используется серьга в виде восьмерки, что повышает надежность запирания дверей, ворот и т.п. при установке запирающего устройства внутри помещения. Основным недостатком прототипа является низкая надежность запирающего устройства, так как оно не обеспечивает скрытого размещения запирающего элемента. В основу полезной модели поставлена задача создания такого запирающего устройства, в котором новое конструктивное выполнение засова и расположение петель с запирающим элементом позволило бы повысить надежность запирания за счет скрытого размещения запирающего элемента. Поставленная задача решается тем, что в запирающем устройстве, содержащем основание с неподвижной петлей, скобу, запирающий элемент, засов с подвижной петлей, согласно полезной модели, засов выполнен полым, а петли с запирающим элементом расположены внутри засова. Выполнение засова полым позволило скрытно разместить внутри него петли с запирающим элементом, что затрудняет доступ к последнему посторонним лицам, а следовательно, повышает надежность запирающего устройства. При этом повышается и долговечность устройства за счет предохранения его от влаги и коррозии. На фиг. 1 изображен общий вид устройства в плане; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2. Запирающее устройство содержит засов 1, представляющий собой полый элемент например коробчатой, полукруглой либо треугольной формы в поперечном сечении. Изнутри изогнутой части засова 1 неподвижно закреплена петля 2 с. отверстием 3, основание 4, на котором неподвижно закреплена петля F с отверстием 6 параллельно петле 2 засова 1. Петли 2 и 5 могут быть расположены либо паралельно оси запирающего устройства, либо перпендикулярно ей. Отверстия 3 и 6 предназначены для установки в них запирающего элемента 7. Им может быть замок, серьга, либо другой запирающий элемент с ключом или без него, монтирующийся при сборке. Серьга 7 в данном случае имеет форму восьмерки, охватывающей обе петли 2 и 5. Если запирающий элемент имеет ключ для запирания и отпирания устройства, либо устанавливается после сборки устройства, то в нижней части засова может быть выполнено отверстие 8, обеспечивающее доступ к запирающему элементу 7 снаружи. Устройство содержит также скобу 9 с отверстием 10, соответствующим форме засова 1, скоба имеет фланец 11с отверстием 10, соответствующим форме засова 1. Для удобства пользования устройством засов 1 и основание 4 также могут быть снабжены фланцами соответственно 12, 13 и 14, причем фланцы основания 4 имеют отверстия, соответствующие форме засова 1. Для закрепления запирающего устройства на дверях, воротах и т.п. на основании 4 выполнены отверстия 15 таким образом, чтобы в закрытом положении устройства отверстия были скрыты засовом 1. Скоба 9 крепится к неподвижной стенке с помощью отверстий 16, расположенных таким образом, чтобы в закрытом положении устройства отверстия были скрыты под засовом. Запирающее устройство работает следующим образом. В исходном положении засов 1 находится в крайнем левом положении (см. черт, фиг.1). Петля 2 смещена влево относительно петли 5 засова 1. При использовании в качества запирающего элемента серьги, одна из ее половин, проходя через отверстие 3, охватывает петлю 2, а др угая, проходя через отверстие 5, -петлю 6. При нажатии рукой на фланец 12, засов 1 перемещается по основанию 4 в отверстиях фланцев 13 и 14 и входит в отверстие 10 фланца 14 скобы 9 до упора фланца 12 засова 1 во фланец 13 основания 4. В этом положении отверстия 3 и 6 петель 2 и 5 совмещаются, обеспечивая введение в них запорного элемента 7, например, скобы замка. При использовании в качестве запирающего элемента 7 серьги, в закрытом положении устройства петли 2 и 5 оказываются охвачены одной из половин серьги и зафиксированы ею от смещения относительно друг друга, а следовательно, и от перемещения засова 1. Запирающее устройство закрыто. Для отпирания устройства, через отверстие 8 засова 1 отпирают запирающий элемент ключом, либо, если запирающим элементом служит серьга, она по мере перемещения засева 1 к скобе 9, проворачивается самостоятельно и занимает положение, при котором каждая половинка серьги охватывает одну из петель 2 и 5. Запирающее устройство открывается, возвращаясь в исходное положение. Предложенное решение позволяет создать простое и удобное запирающее устройство, обеспечивающее надежное запирание дверей, ворот и т.п.
