Двірний запірний пристрій
Формула / Реферат

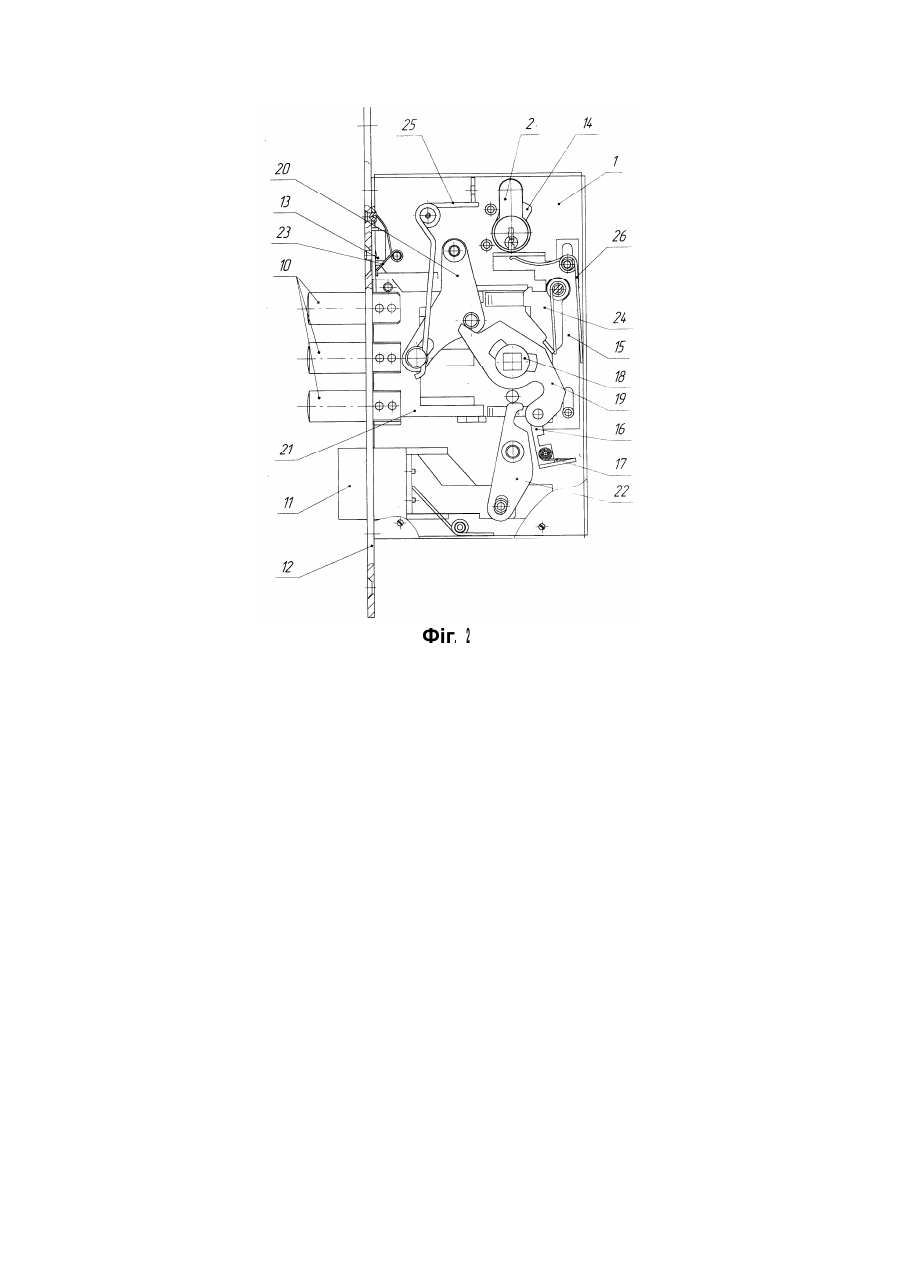

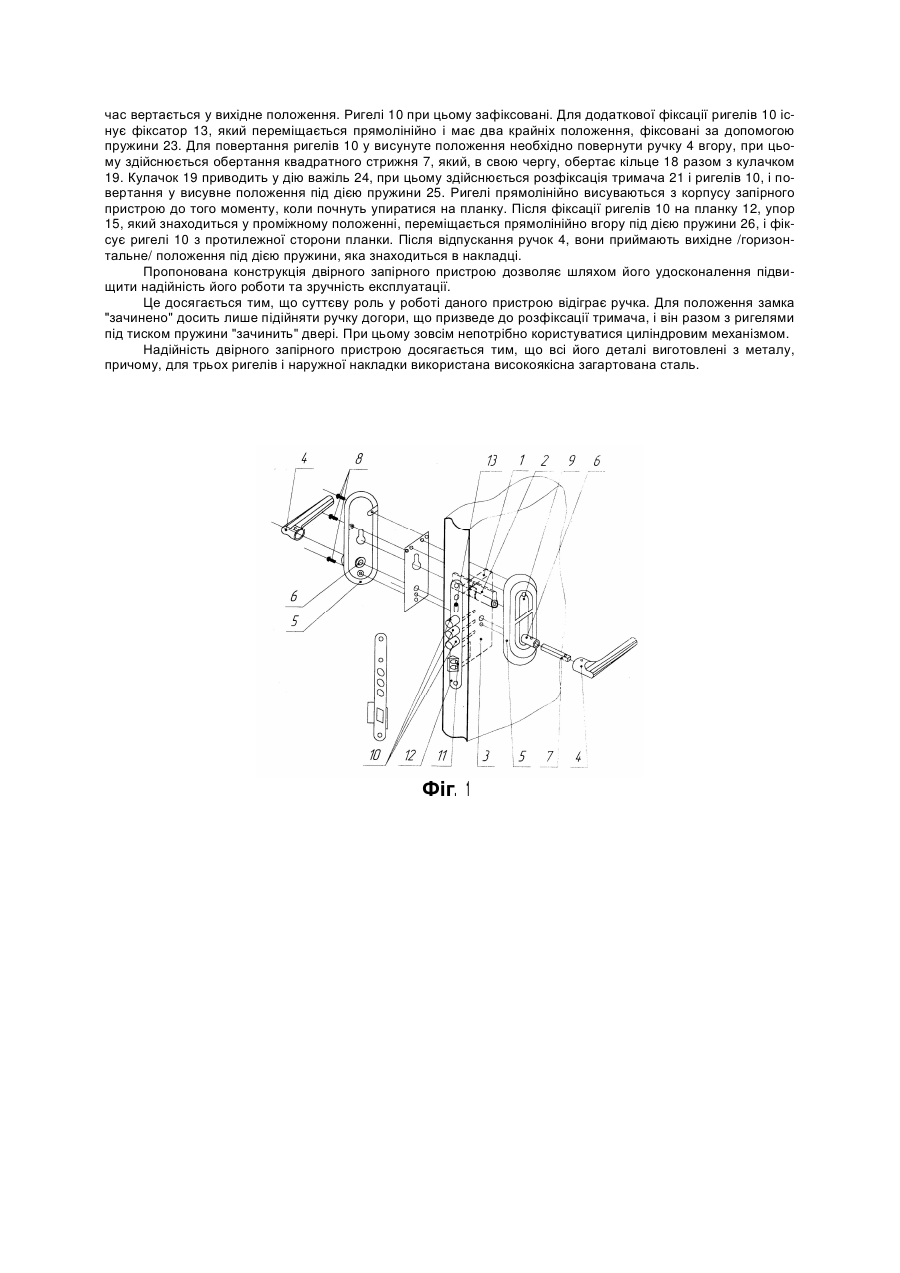

Двірний запірний пристрій, що включає привідний механізм, змонтований всередині дверей і з'єднаний з зовнішнім керованим замком і привідним елементом з ручками, який відрізняється тим, що привідний елемент виконаний у вигляді стрижня квадратного перерізу, який взаємодіє з тримачем, що містить ригелі циліндричної форми, закріплені на тримачі, крім того пристрій має орган керування, що включає дві ручки з накладками, втулками та системою кріплення, який взаємодіє з привідним елементом, ручки встановлені на втулках, що мають круглу форму з квадратними отворами всередині, з розміщеним в них квадратним стрижнем, з можливістю обертання навколо осі, корпус, що вміщує ригелі з тримачем і заскочкою, з прикріпленою до нього підтримуючою планкою з отворами для ригелів, заскочки та фіксатора, накладки, що мають отвори під двоциліндровий запірний механізм і оснащені зовнішніми засувками, зовнішній керований замок у вигляді двоциліндрового механізму, розміщений симетрично у відношенні до корпусу, що вміщує у центрі повідок, який взаємодіє з упором, з можливістю переміщення і фіксації упора у нижньому крайньому положенні за допомогою важеля, піджатого пружиною, який має Г-подібну форму, квадратний стрижень, що взаємодіє одночасно з ручками, кільцем, яке має виступи, і з кулачком, який містить відповідні цим виступам западини, причому виступ, розташований на кулачку зверху, при обертанні важеля приводить до прямолінійного руху тримач з ригелями, фіксуючи їх у крайньому положенні за допомогою важеля, а пружина, закріплена у накладці з зовнішньої сторони, повертає ручки у вихідне /горизонтальне/ положення.
Додаткова інформація
Назва патенту англійськоюDoor lock unit
Назва патенту російськоюДверное запорное устройство
МПК / Мітки
МПК: E05B 59/00, E05B 55/00
Мітки: двірний, запірний, пристрій
