Закривний засіб, що вказує на цілісність упаковки (варіанти), та упаковка з таким закривним засобом

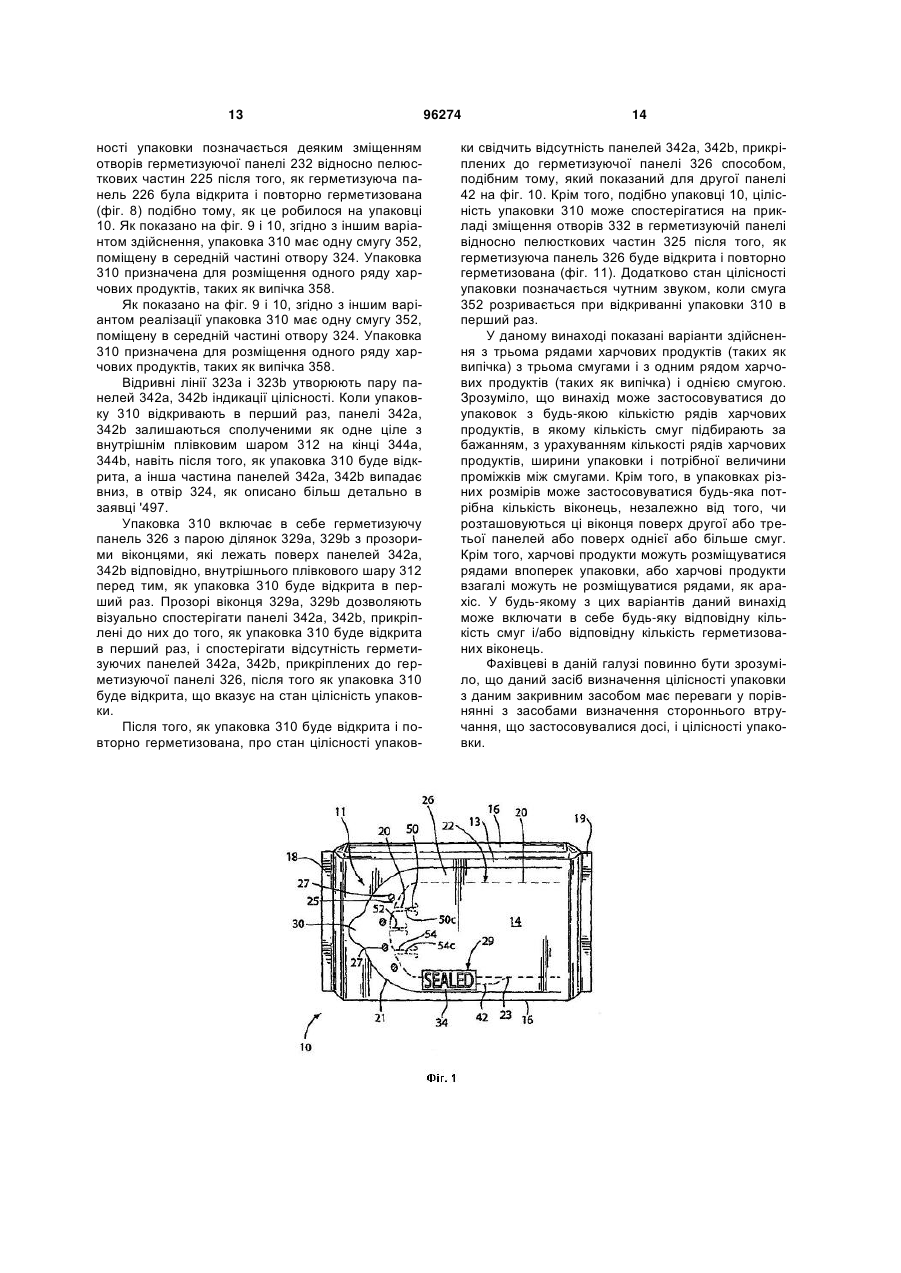

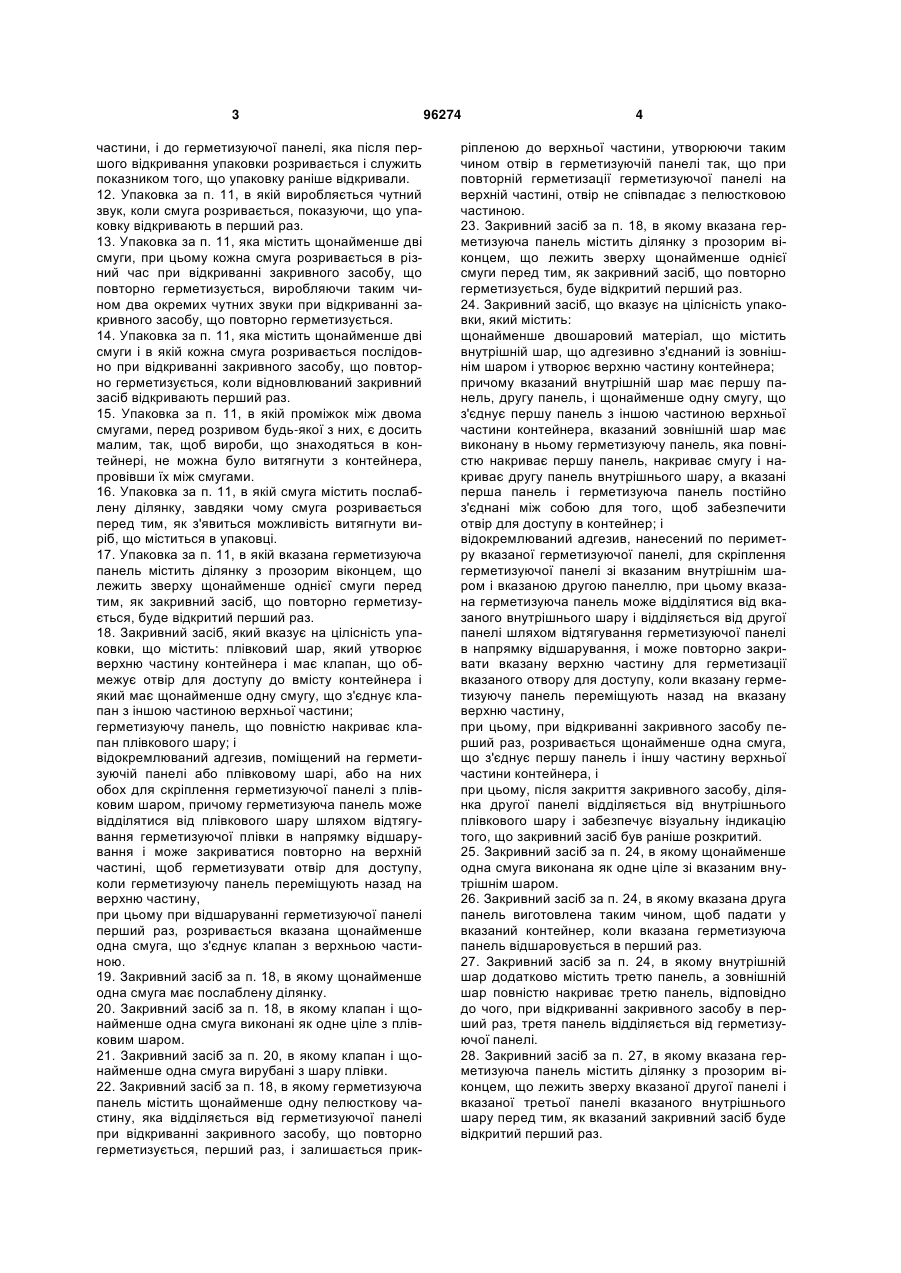

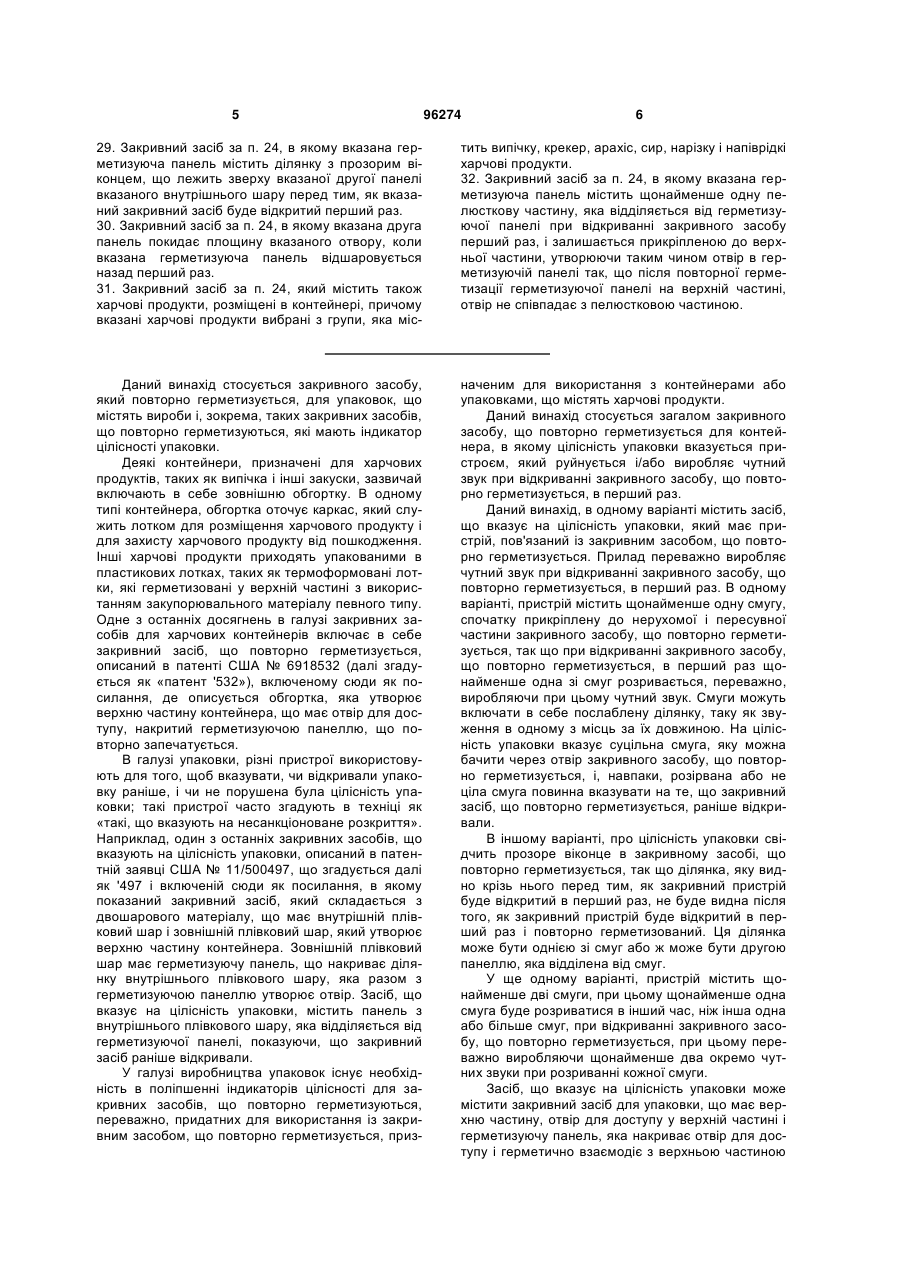

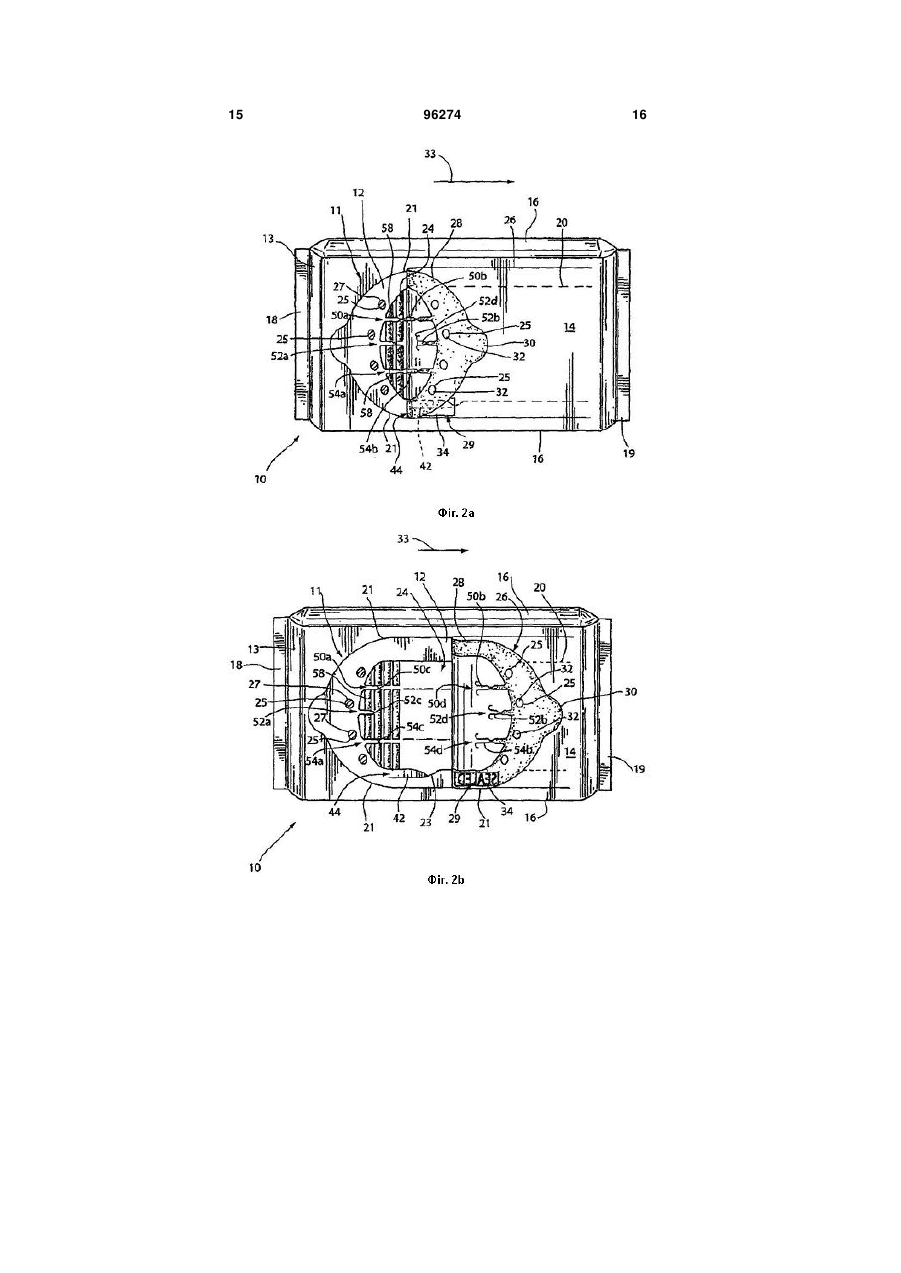

1. Засіб, що вказує на цілісність упаковки, який містить: пристрій, пов'язаний із закривним засобом, що повторно герметизується, і відповідним контейнером, що має плівкову обгортку, причому вказаний пристрій виробляє чутний звук при відкриванні закривного засобу, що повторно герметизується, в перший раз, при цьому пристрій містить щонайменше одну смугу, спочатку прикріплену до закривного засобу, що повторно герметизується, і відповідного контейнера, і при відкриванні закривного засобу, що повторно герметизується, в перший раз, вказана щонайменше одна смуга розривається, виробляючи при цьому чутний звук. 2. Засіб за п. 1, який містить щонайменше дві смуги, при цьому кожна смуга розривається в різний час при первинному відкриванні закривного засобу, що повторно герметизується, виробляючи таким чином два окремих чутних звуки при початковому відкриванні закривного засобу, що повторно герметизується. 3. Засіб за п. 1, який містить щонайменше дві смуги, при цьому кожна смуга розривається послідовно при відкриванні закривного засобу, що повторно герметизується, коли закривний засіб, що повторно герметизується, відкривають перший раз. 4. Засіб за п. 1, в якому вказаний закривний засіб, що повторно герметизується, містить ділянку з прозорим віконцем, що лежить зверху щонайменше однієї смуги перед тим, як закривний засіб, що 2 (19) 1 3 частини, і до герметизуючої панелі, яка після першого відкривання упаковки розривається і служить показником того, що упаковку раніше відкривали. 12. Упаковка за п. 11, в якій виробляється чутний звук, коли смуга розривається, показуючи, що упаковку відкривають в перший раз. 13. Упаковка за п. 11, яка містить щонайменше дві смуги, при цьому кожна смуга розривається в різний час при відкриванні закривного засобу, що повторно герметизується, виробляючи таким чином два окремих чутних звуки при відкриванні закривного засобу, що повторно герметизується. 14. Упаковка за п. 11, яка містить щонайменше дві смуги і в якій кожна смуга розривається послідовно при відкриванні закривного засобу, що повторно герметизується, коли відновлюваний закривний засіб відкривають перший раз. 15. Упаковка за п. 11, в якій проміжок між двома смугами, перед розривом будь-якої з них, є досить малим, так, щоб вироби, що знаходяться в контейнері, не можна було витягнути з контейнера, провівши їх між смугами. 16. Упаковка за п. 11, в якій смуга містить послаблену ділянку, завдяки чому смуга розривається перед тим, як з'явиться можливість витягнути виріб, що міститься в упаковці. 17. Упаковка за п. 11, в якій вказана герметизуюча панель містить ділянку з прозорим віконцем, що лежить зверху щонайменше однієї смуги перед тим, як закривний засіб, що повторно герметизується, буде відкритий перший раз. 18. Закривний засіб, який вказує на цілісність упаковки, що містить: плівковий шар, який утворює верхню частину контейнера і має клапан, що обмежує отвір для доступу до вмісту контейнера і який має щонайменше одну смугу, що з'єднує клапан з іншою частиною верхньої частини; герметизуючу панель, що повністю накриває клапан плівкового шару; і відокремлюваний адгезив, поміщений на герметизуючій панелі або плівковому шарі, або на них обох для скріплення герметизуючої панелі з плівковим шаром, причому герметизуюча панель може відділятися від плівкового шару шляхом відтягування герметизуючої плівки в напрямку відшарування і може закриватися повторно на верхній частині, щоб герметизувати отвір для доступу, коли герметизуючу панель переміщують назад на верхню частину, при цьому при відшаруванні герметизуючої панелі перший раз, розривається вказана щонайменше одна смуга, що з'єднує клапан з верхньою частиною. 19. Закривний засіб за п. 18, в якому щонайменше одна смуга має послаблену ділянку. 20. Закривний засіб за п. 18, в якому клапан і щонайменше одна смуга виконані як одне ціле з плівковим шаром. 21. Закривний засіб за п. 20, в якому клапан і щонайменше одна смуга вирубані з шару плівки. 22. Закривний засіб за п. 18, в якому герметизуюча панель містить щонайменше одну пелюсткову частину, яка відділяється від герметизуючої панелі при відкриванні закривного засобу, що повторно герметизується, перший раз, і залишається прик 96274 4 ріпленою до верхньої частини, утворюючи таким чином отвір в герметизуючій панелі так, що при повторній герметизації герметизуючої панелі на верхній частині, отвір не співпадає з пелюстковою частиною. 23. Закривний засіб за п. 18, в якому вказана герметизуюча панель містить ділянку з прозорим віконцем, що лежить зверху щонайменше однієї смуги перед тим, як закривний засіб, що повторно герметизується, буде відкритий перший раз. 24. Закривний засіб, що вказує на цілісність упаковки, який містить: щонайменше двошаровий матеріал, що містить внутрішній шар, що адгезивно з'єднаний із зовнішнім шаром і утворює верхню частину контейнера; причому вказаний внутрішній шар має першу панель, другу панель, і щонайменше одну смугу, що з'єднує першу панель з іншою частиною верхньої частини контейнера, вказаний зовнішній шар має виконану в ньому герметизуючу панель, яка повністю накриває першу панель, накриває смугу і накриває другу панель внутрішнього шару, а вказані перша панель і герметизуюча панель постійно з'єднані між собою для того, щоб забезпечити отвір для доступу в контейнер; і відокремлюваний адгезив, нанесений по периметру вказаної герметизуючої панелі, для скріплення герметизуючої панелі зі вказаним внутрішнім шаром і вказаною другою панеллю, при цьому вказана герметизуюча панель може відділятися від вказаного внутрішнього шару і відділяється від другої панелі шляхом відтягування герметизуючої панелі в напрямку відшарування, і може повторно закривати вказану верхню частину для герметизації вказаного отвору для доступу, коли вказану герметизуючу панель переміщують назад на вказану верхню частину, при цьому, при відкриванні закривного засобу перший раз, розривається щонайменше одна смуга, що з'єднує першу панель і іншу частину верхньої частини контейнера, і при цьому, після закриття закривного засобу, ділянка другої панелі відділяється від внутрішнього плівкового шару і забезпечує візуальну індикацію того, що закривний засіб був раніше розкритий. 25. Закривний засіб за п. 24, в якому щонайменше одна смуга виконана як одне ціле зі вказаним внутрішнім шаром. 26. Закривний засіб за п. 24, в якому вказана друга панель виготовлена таким чином, щоб падати у вказаний контейнер, коли вказана герметизуюча панель відшаровується в перший раз. 27. Закривний засіб за п. 24, в якому внутрішній шар додатково містить третю панель, а зовнішній шар повністю накриває третю панель, відповідно до чого, при відкриванні закривного засобу в перший раз, третя панель відділяється від герметизуючої панелі. 28. Закривний засіб за п. 27, в якому вказана герметизуюча панель містить ділянку з прозорим віконцем, що лежить зверху вказаної другої панелі і вказаної третьої панелі вказаного внутрішнього шару перед тим, як вказаний закривний засіб буде відкритий перший раз. 5 96274 6 29. Закривний засіб за п. 24, в якому вказана герметизуюча панель містить ділянку з прозорим віконцем, що лежить зверху вказаної другої панелі вказаного внутрішнього шару перед тим, як вказаний закривний засіб буде відкритий перший раз. 30. Закривний засіб за п. 24, в якому вказана друга панель покидає площину вказаного отвору, коли вказана герметизуюча панель відшаровується назад перший раз. 31. Закривний засіб за п. 24, який містить також харчові продукти, розміщені в контейнері, причому вказані харчові продукти вибрані з групи, яка міс тить випічку, крекер, арахіс, сир, нарізку і напіврідкі харчові продукти. 32. Закривний засіб за п. 24, в якому вказана герметизуюча панель містить щонайменше одну пелюсткову частину, яка відділяється від герметизуючої панелі при відкриванні закривного засобу перший раз, і залишається прикріпленою до верхньої частини, утворюючи таким чином отвір в герметизуючій панелі так, що після повторної герметизації герметизуючої панелі на верхній частині, отвір не співпадає з пелюстковою частиною. Даний винахід стосується закривного засобу, який повторно герметизується, для упаковок, що містять вироби і, зокрема, таких закривних засобів, що повторно герметизуються, які мають індикатор цілісності упаковки. Деякі контейнери, призначені для харчових продуктів, таких як випічка і інші закуски, зазвичай включають в себе зовнішню обгортку. В одному типі контейнера, обгортка оточує каркас, який служить лотком для розміщення харчового продукту і для захисту харчового продукту від пошкодження. Інші харчові продукти приходять упакованими в пластикових лотках, таких як термоформовані лотки, які герметизовані у верхній частині з використанням закупорювального матеріалу певного типу. Одне з останніх досягнень в галузі закривних засобів для харчових контейнерів включає в себе закривний засіб, що повторно герметизується, описаний в патенті США № 6918532 (далі згадується як «патент '532»), включеному сюди як посилання, де описується обгортка, яка утворює верхню частину контейнера, що має отвір для доступу, накритий герметизуючою панеллю, що повторно запечатується. В галузі упаковки, різні пристрої використовують для того, щоб вказувати, чи відкривали упаковку раніше, і чи не порушена була цілісність упаковки; такі пристрої часто згадують в техніці як «такі, що вказують на несанкціоноване розкриття». Наприклад, один з останніх закривних засобів, що вказують на цілісність упаковки, описаний в патентній заявці США № 11/500497, що згадується далі як '497 і включеній сюди як посилання, в якому показаний закривний засіб, який складається з двошарового матеріалу, що має внутрішній плівковий шар і зовнішній плівковий шар, який утворює верхню частину контейнера. Зовнішній плівковий шар має герметизуючу панель, що накриває ділянку внутрішнього плівкового шару, яка разом з герметизуючою панеллю утворює отвір. Засіб, що вказує на цілісність упаковки, містить панель з внутрішнього плівкового шару, яка відділяється від герметизуючої панелі, показуючи, що закривний засіб раніше відкривали. У галузі виробництва упаковок існує необхідність в поліпшенні індикаторів цілісності для закривних засобів, що повторно герметизуються, переважно, придатних для використання із закривним засобом, що повторно герметизується, приз наченим для використання з контейнерами або упаковками, що містять харчові продукти. Даний винахід стосується загалом закривного засобу, що повторно герметизується для контейнера, в якому цілісність упаковки вказується пристроєм, який руйнується і/або виробляє чутний звук при відкриванні закривного засобу, що повторно герметизується, в перший раз. Даний винахід, в одному варіанті містить засіб, що вказує на цілісність упаковки, який має пристрій, пов'язаний із закривним засобом, що повторно герметизується. Прилад переважно виробляє чутний звук при відкриванні закривного засобу, що повторно герметизується, в перший раз. В одному варіанті, пристрій містить щонайменше одну смугу, спочатку прикріплену до нерухомої і пересувної частини закривного засобу, що повторно герметизується, так що при відкриванні закривного засобу, що повторно герметизується, в перший раз щонайменше одна зі смуг розривається, переважно, виробляючи при цьому чутний звук. Смуги можуть включати в себе послаблену ділянку, таку як звуження в одному з місць за їх довжиною. На цілісність упаковки вказує суцільна смуга, яку можна бачити через отвір закривного засобу, що повторно герметизується, і, навпаки, розірвана або не ціла смуга повинна вказувати на те, що закривний засіб, що повторно герметизується, раніше відкривали. В іншому варіанті, про цілісність упаковки свідчить прозоре віконце в закривному засобі, що повторно герметизується, так що ділянка, яку видно крізь нього перед тим, як закривний пристрій буде відкритий в перший раз, не буде видна після того, як закривний пристрій буде відкритий в перший раз і повторно герметизований. Ця ділянка може бути однією зі смуг або ж може бути другою панеллю, яка відділена від смуг. У ще одному варіанті, пристрій містить щонайменше дві смуги, при цьому щонайменше одна смуга буде розриватися в інший час, ніж інша одна або більше смуг, при відкриванні закривного засобу, що повторно герметизується, при цьому переважно виробляючи щонайменше два окремо чутних звуки при розриванні кожної смуги. Засіб, що вказує на цілісність упаковки може містити закривний засіб для упаковки, що має верхню частину, отвір для доступу у верхній частині і герметизуючу панель, яка накриває отвір для доступу і герметично взаємодіє з верхньою частиною 7 навколо отвору для доступу так, щоб забезпечити первинну герметизацію упаковки і потім, після того як вона буде відкрита в перший раз, щоб повторно герметизувати його на верхній частині. З закривним засобом, що повторно герметизується, пов'язаний пристрій, який переважно виробляє чутний звук, коли закривний засіб, що повторно герметизується, відкривають в перший раз. Переважно, цей пристрій виробляє чутний звук перед тим, як можна буде вийняти виріб, який міститься в упаковці. Даний винахід в іншому варіанті, стосується закривного засобу, що вказує на цілісність упаковки, яка містить плівковий шар, що утворює верхню частину контейнера і має клапан, який обмежує отвір для доступу до вмісту контейнера і що має щонайменше одну смугу, яка з'єднує клапан з частиною верхньої частини, яка залишилася. Герметизуюча панель повністю накриває клапан, включаючи щонайменше одну смугу плівкового шару. Відокремлюваний адгезив, поміщений на герметизуючій панелі або плівковому шарі або на них обох, скріплює герметизуючу панель з плівковим шаром. Герметизуюча панель може відшаровуватися від плівкового шару шляхом відтягання герметизуючої панелі в напрямку відшарування і може закриватися повторно на верхній частині, щоб герметизувати отвір для доступу, коли герметизуючу панель перемішують зворотно на верхню частину. При відшаруванні герметизуючої панелі в перший раз, розривається щонайменше одна смуга, яка з'єднує клапан з кришкою. Закривний засіб, що вказує на цілісність упаковки, містить також щонайменше двошаровий матеріал, що містить внутрішній шар, який адгезивно сполучений із зовнішнім шаром і утворює верхню частину контейнера. Внутрішній шар має першу панель, другу панель, і щонайменше одну смугу, що з'єднує першу панель з іншою частиною верхньої частини контейнера. Зовнішній шар має виконану в ньому герметизуючу панель, яка повністю накриває першу панель, накриває смугу і накриває другу панель внутрішнього шару. Перша панель і герметизуюча панель постійно сполучені між собою для того, щоб отримати отвір для доступу в контейнер. Відокремлюваний адгезив, нанесений по периметру герметизуючої панелі, скріплює герметизуючу панель з внутрішнім шаром і другою панеллю. Герметизуюча панель може відшаровуватися від внутрішнього шару і відділятися від другої панелі шляхом відтягання ізолюючої панелі в напрямку відшарування, і може повторно закривати верхню частину для герметизації отвору, коли герметизуючу панель переміщують зворотно на верхню частину. При відкриванні закривного засобу в перший раз, розривається щонайменше одна смуга між першою панеллю і частиною верхньої частини контейнера, що залишилася. Після закривання, друга панель відділяється від герметизуючої панелі. Переважно, в одному варіанті, щонайменше одну смугу виконують як одне ціле з внутрішнім шаром. Цілісність упаковки може також вказуватися неспівпаданням отворів в герметизуючій панелі з 96274 8 пелюстковими частинами після відкривання і повторної герметизації герметизуючої панелі. Харчові продукти, поміщені в контейнер, можуть включати в себе, не обмежуючись цим, випічку, крекери, арахіс, сир, нарізку і напіврідкі харчові продукти. Інші ознаки і переваги даного винаходу вказані або очевидні з докладного опису переважних варіантів здійснення винаходу, наведених нижче. Короткий опис фігур На фіг. 1 показаний перспективний вигляд упаковки, що включає зразковий закривний засіб перед первинним відкриванням згідно з даним винаходом; на фіг. 2а показана упаковка з фіг. 1, показана у вперше частково відкритому стані; на фіг. 2b показана упаковка з фіг. 1, показана в частково відкритому далі стані в порівнянні з положенням, показаним на фіг. 2а; на фіг. 3 показаний частковий вигляд в плані закривного засобу з фіг. 1, що спостерігається знизу в його первинному стані перед першим відкриванням, згідно з даним винаходом; на фіг. 4 показаний частковий вигляд в плані закривного засобу з фіг. 1 після відкривання в перший раз і повторної герметизації згідно з даним винаходом; на фіг. 5 показаний перспективний вигляд іншої упаковки, що включає в себе закривний засіб, який був відкритий відповідно до даного винаходу; на фіг. 6 показаний перспективний вигляд іншої упаковки, що включає в себе інший закривний засіб перед першим відкриванням, згідно з даним винаходом; на фіг. 7 показана упаковка з фіг. 6, яка показана в частково відкритому стані; на фіг. 8 показаний частковий вигляд в плані закривного засобу з фіг. 6 після першого відкривання і повторної герметизації згідно з даним винаходом; на фіг. 9 показаний перспективний вигляд іншої упаковки, що включає в себе інший закривний засіб, показаний в частково відкритому стані; і на фіг. 10 показаний частковий вигляд в плані закривного засобу з фіг. 9 після першого відкривання і повторної герметизації згідно з даним винаходом. На фігурах і, зокрема, на фіг. 1-4, показана упаковка 10 із закривним засобом 11, яка включає в себе засіб, що вказує на цілісність упаковки. Упаковка 10 включає в себе двошарову обгортку, що містить перший, внутрішній плівковий шар 12 і другий, зовнішній плівковий шар 13, який утворює верхню або зовнішню поверхню 14, бічні поверхні 16, нижню поверхню (не показана) і сплюснені кінці 18, 19. Внутрішній плівковий шар 12 і зовнішній плівковий шар 13 виконані з полімерної плівки або іншого гнучкого матеріалу, який був вирізаний, згорнутий або спресований іншим чином для обмеження внутрішньої порожнини або місткості, призначеної для розміщення необхідного продукту, такого як харчові продукти, які повинні бути вміщені в упаковці 10. Упаковка 10 може використовуватися для зберігання і роздачі харчових продуктів, таких як випічка, крекери, солодощі і інші 9 вироби. Зовнішній плівковий шар 13 може включати в себе графічні зображення або інші показники, які вказують вміст упаковки 10. Переважно, внутрішній плівковий шар 12 формується одночасно із зовнішнім плівковим шаром 13 і склеюється з ним. Під час виготовлення упаковки 10, перший, внутрішній плівковий шар 12 надсікають на його бічній стороні по першій відривній лінії 20, яка включає в себе всі пунктирні лінії, показані на фіг. 1, за винятком другої відривної лінії 23. Зовнішній плівковий шар 13 надсікають на його бічній стороні по третій відривній лінії 23 і по надсічках 25. Внутрішня і зовнішня відривні лінії описані в публікації патентної заявки США № 2005/0276525, включеній сюди як посилання. Першу відривну лінію 20 формують як безперервну відривну лінію для обмеження першої панелі 22. Перша відривна лінія 20 обмежує також множину смуг 50, 52, 54. Друга лінія відриву 23 утворює другу панель 42, яка служить також для вказування на цілісність упаковки. Перша панель 22 може бути відділена від іншої частини внутрішньої плівки 12 для того, щоб відкрити отвір 24, завдяки чому можна отримати доступ до вмісту упаковки після того, як будуть розірвані смуги 50, 52, 54 (фіг. 2а, 2b). Кожна смуга 50, 52, 54 сполучається як одне ціле і залишається прикріпленою до іншої частини внутрішнього шару 12, що утворює верх 14 на частинах 50а, 52а, 54а смуг, відповідно, а частина смуг 50, 52, 54 залишається прикріпленою як одне ціле до першої панелі 22 ділянками 50b, 52b, 54b смуг, відповідно. Кожна смуга 50, 52, 54 має послаблену частину, утворену звуженням смуги на ділянках 50с, 52с, 54с, відповідно. Звужені ділянки 50с, 52с, 54с утворюють послаблену ділянку для відповідних смуг 50, 52, 54, так що відповідну смуга розривається на звужених ділянках 50с, 52с, 54с при першому відкриванні закривного засобу. Ділянки 50b, 52b, 54b смуг сполучаються як одне ціле з клапаном 22 першого шару плівки кінцями 50d, 52d, 54d смуг, відповідно. Переважно надріз 20 утворює кінці 50d, 52d, 54d смуг в формі паралельних U-подібних елементів, які допомагають гарантувати, що смуги 50, 52, 54 не порвуться біля кінців 50d, 52d, 54d смуг і залишаться сполученими як одне ціле з першою панеллю 22 і дозволять смугам 50, 52, 54 розірватися на послаблених звужених ділянках 50с, 52с, 54с, відповідно. Друга панель 42 залишається сполученою як одне ціле з внутрішнім плівковим шаром 12 на кінці 44, навіть після того, як упаковка буде відкрита, а інша частина другої панелі 42 падає в отвір 24, як описано більш детально в заявці 497. Третя відривна лінія 21 обмежує герметизуючу панель 26 зовнішнього плівкового шару 13, а висікання 25 обмежують множину пелюсткових частин 27 на герметизуючій панелі 26. Герметизуюча панель 26 тягнеться поза периферією першої лінії відриву 20 і другою лінією відриву 23, прилеглою до отвору 24, так що герметизуюча панель 26 повністю накриває і продовжується далі периметрів першої панелі 22, смуг 50, 52, 54 і другої панелі 42. У результаті, герметизуюча панель 26 повністю 96274 10 покриває першу панель 22, смуги 50, 52, 54 і другу панель 42. Сторона герметизуючої панелі 26, яка повернена до внутрішнього плівкового шару 12, включаючи пелюсткові частини 27, покрита відокремлюваним адгезивом 28 (див. фіг. 2а, 2b), так що герметизуюча панель 26 може бути прикріплена з можливістю повторної герметизації до внутрішнього плівкового шару 12 на ділянці, прилеглій до першої панелі 22, і таким чином пелюсткові частини 27 залишаються постійно прикріпленими до внутрішнього плівкового шару 12. Як альтернатива або поряд з відокремлюваним адгезивом 28, відокремлюваний адгезив може бути нанесений на внутрішній плівковий шар 12 вздовж зовнішнього периметра першої панелі 22. Відокремлюваним адгезивом може бути будь-який прикріплюваний під тиском адгезив, які допускають повторну герметизацію і включають в себе види адгезивів, описані в патентній заявці США № 11/029626, включеній сюди як посилання, але не обмежуючись ними. Герметизуюча панель 26 забезпечена пелюсткою 30 або іншим засобом для захоплення, який не покритий адгезивом 28, так що герметизуючу панель 26 можна відшарувати від внутрішнього плівкового шару 12 для того, щоб відкрити упаковку 10. Переважно, герметизуюча панель 26 містить ділянку 29 з прозорим віконцем, що лежить над другою панеллю 42 внутрішнього плівкового шару 12 перед тим, як упаковка 10 буде відкрита в перший раз, яке дозволяє візуально спостерігати другу панель 42, прикріплену до нього перед тим, як упаковка 10 буде відкрита в перший раз, і спостерігати відсутність другої панелі 42, прикріпленої до герметизуючої панелі, після того, як упаковка 10 буде відкрита, для індикації цілісності упаковки, як описано в заявці '497. Як показано, зокрема, на фіг. 2а, 2b і фіг. 3, упаковку 10 відкривають, захопивши пелюстку 30 і потягнувши герметизуючу панель 26 назад в напрямку відшарування, як вказано стрілкою 33 (фіг. 2а, 2b). Коли герметизуючу панель відшаровують в перший раз, перша панель 22 відділяється від іншої частини внутрішнього плівкового шару 12, включаючи другу панель 42 і ділянки 50, 52, 54 смуг вздовж першої відривної лінії 20 плівкового шару. Ділянки 50а, 52а, 54а смуг залишаються сполученими як одне ціле з іншою частиною внутрішнього плівкового шару 12, а ділянки 50b, 52b, 54b смуг залишаються скріпленими як одне ціле з першою панеллю 22 (фіг. 3). Крім того, пелюсткові частини 27 відділяються від герметизуючої панелі 26 і залишаються прикріпленими до внутрішнього плівкового шару 12 завдяки адгезиву 28, утворюючи, таким чином, отвори 32 в герметизуючій панелі 26 (фіг. 2 і 3). На початку, при відкриванні закривного засобу 11, ділянки 50а, 52а, 54а смуг відділяються від герметизуючої панелі 26, в той час як ділянки 50b, 52b, 54b смуг залишаються прикріпленими до герметизуючої панелі 26, як показано на фіг. 2а. У певний момент при відшаруванні герметизуючої панелі 26, смуга 52 переважно спочатку розривається на звуженій ділянці 52с смуги, в той час як 11 смуги 50 і 54 залишаються непорушеними (фіг. 2а). Коли смуга 52 розривається, виробляється чутний звук, такий як натискання. Як показано на фіг. 2а і 2b, смуги можуть бути рознесені на відстань, яка менше найбільшого розміру вмісту, показаного як приклад на фіг. 2а і 2b як випічка 58, так що на практиці, перед розривом смуги 52, проміжок між смугами дуже малий для витягання випічки 58. Відтягання ізолюючої панелі 26 далі в напрямку стрілки 33 додатково розкриває закривний засіб 11, і зрештою смуги 50 і 54 розриваються відповідно на звужених ділянках 50с, 54с. При розриві кожної смуги лунає чутний звук, такий як натискання. Переважно, звужені ділянки 50с, 54с знаходяться відповідно в однаковому положенні на смугах 50, 54, так що смуги 50 і 54 розриваються одночасно, виробляючи таким чином об'єднаний або один чутний звук. Оскільки смуга 52 розривається раніше смуг 50, 54, лунають два чутних звуки, один при розриві смуги 52 і другий - при одночасному розриві смуг 50 і 54. Цілісність упаковки позначається закривним засобом 11 за допомогою декількох нових засобів, вбудованих в закривний засіб 11. Цілісність упаковки визначають візуально шляхом огляду незайманих, сполучених як одне ціле смуг 50, 52, 54, які, переважно, розриваються після того, як закривний засіб 11 буде відкритий в міру, достатню для того, щоб вийняти вміст, вказуючи таким чином на цілісність упаковки. Далі, на цілісність упаковки вказують чутні звуки, які виробляються при розриві смуг, так що чутний звук вказує, що упаковку відкривають в перший раз. Крім того, цілісність упаковки позначається візуальною індикацією ділянки 34 герметизуючої панелі 26, показаної в формі обведених чорним контуром букв, що утворюють слово «SEALED» (Запечатано), і ділянки 36 внутрішнього плівкового шару 12, що перекриває частину панелі 22, показаної як такої, що має сірий колір, який можна бачити через ділянку 29 з віконцем перед тим, як закривний засіб буде відкритий в перший раз (фіг. 1), і середньої ділянки слова «SEALED», що має просвіт 46, який існує з тієї причини, що друга панель 42, яка була і залишалася незайманою до того, як упаковка була відкрита в перший раз, випала всередину упаковки і не видима на ділянки 46 просвіту. Ділянка 46 просвіту показана, таким чином, як незатінена після того, як закривний засіб був відкритий і повторно герметизований (фіг. 4). Крім того, оскільки герметизуюча панель 26 зазвичай не повертається точно в первинне положення, то замість цього декілька зміщена від свого первинного положення, на стан упаковки вказує зміщення отворів 32 герметизуючої панелі відносно пелюсткових частин 25 після того, як герметизуюча панель була відкрита і повторно герметизована (фіг. 4). Показані на фіг. 5 елементи, аналогічні показаним для варіанта здійснення згідно з фіг. 1-4, позначені посилальними позиціями, збільшеними на 100. Упаковка 110 містить термоформований лоток 60, що утворює бічні стінки 116 і торці 61, 62. До фланця 63 термоформованого лотка 60 герме 96274 12 тично прикріплений двошаровий плівковий матеріал, який містить внутрішній плівковий шар 112 і зовнішній плівковий шар 113. Подібно упаковці 10, відтягування пелюстки 130 відділяє герметизуючу панель 126 від зовнішнього плівкового шару 113 і відділяє першу панель 122 від внутрішнього плівкового шару 112, ділянок 150, 152, 154 смуг і другої панелі 142. Після того, як упаковка 110 буде відкрита в перший раз, смуги 150, 152, 154 порвуться на звужених ділянках 150с, 152с, 154с смуг, виробляючи при розриві чутний звук і даючи візуальну індикацію стану цілісності упаковки, підтверджуючу, що упаковка була раніше відкрита, як показано на фіг. 5. Упаковка 110 може використовуватися для різних харчових продуктів, таких як сир, нарізка і т. п. Крім того, упаковка 110 може використовуватися для напіврідких продуктів, таких як пудинг і йогурт. Хоча упаковка 110 зображена як така, що має прямокутну форму, упаковка 110 може мати будьяку форму, включаючи циліндричну і неправильну. Внутрішній і зовнішній плівкові шари 112, 113 можуть бути виконані з такого ж матеріалу, як шари 12, 13, що включає поліпропілен, поліетилен, целофан або будь-який інший полімерний матеріал, придатний для формування закривного засобу упаковки. Показані на фіг. 6-8 елементи, аналогічні показаним для варіанта здійснення згідно з фіг. 1-4, позначені посилальний позиціями, збільшеними на 200. Герметизуюча панель 226 має ділянку 229 з прозорим віконцем, яка розташовується поверх смуги 254 внутрішнього плівкового шару 212 до того, як упаковка 210 буде відкрита в перший раз, що дозволяє візуально спостерігати смугу 254, прикріплену до неї до того, як упаковка 210 буде відкрита в перший раз. Подібно упаковці 10, відтягання пелюстки 230 відділяє герметизуючу панель 226 від зовнішнього плівкового шару 213 і відділяє першу панель 222 від внутрішнього плівкового шару 212 і ділянок 250, 252 і 254 смуг. Після того, як упаковка буде відкрита в перший раз, смуги 250, 252, 254 порвуться на звужених ділянках 250с, 252с, 254с смуг, виробляючи при розриві чутний звук і даючи візуальну індикацію стану цілісності упаковки, що підтверджує, що упаковка була раніше відкрита, як показано на фіг. 7. Крім того, про стан цілісності упаковки свідчить відсутність прикріплених до ізолюючої панелі 226 ділянок 254 смуги після того, як упаковка 210 буде відкрита. Як показано, зокрема, на фіг. 8, стан цілісності упаковки позначається візуальною індикацією ділянки 234 герметизуючої панелі 226, показаною у формі обведених чорним контуром букв, що утворюють слово «SEALED» перед тим, як закривний засіб 211 буде відкритий в перший раз (фіг. 6), і середньої частини слова «SEALED», що має просвіт 246, який існує з тієї причини, що смуга 254, яка була присутньою, залишаючись не порушеною перед тим, як упаковка була відкрита в перший раз, тепер випала всередину упаковки і не видна на ділянці 246 просвіту. Ділянка 246 просвіту показана, таким чином, як незатінена після того, як закривний засіб був відкритий і знову закритий (фіг. 8). Крім того, подібно упаковці 10, стан ціліс 13 ності упаковки позначається деяким зміщенням отворів герметизуючої панелі 232 відносно пелюсткових частин 225 після того, як герметизуюча панель 226 була відкрита і повторно герметизована (фіг. 8) подібно тому, як це робилося на упаковці 10. Як показано на фіг. 9 і 10, згідно з іншим варіантом здійснення, упаковка 310 має одну смугу 352, поміщену в середній частині отвору 324. Упаковка 310 призначена для розміщення одного ряду харчових продуктів, таких як випічка 358. Як показано на фіг. 9 і 10, згідно з іншим варіантом реалізації упаковка 310 має одну смугу 352, поміщену в середній частині отвору 324. Упаковка 310 призначена для розміщення одного ряду харчових продуктів, таких як випічка 358. Відривні лінії 323а і 323b утворюють пару панелей 342а, 342b індикації цілісності. Коли упаковку 310 відкривають в перший раз, панелі 342а, 342b залишаються сполученими як одне ціле з внутрішнім плівковим шаром 312 на кінці 344а, 344b, навіть після того, як упаковка 310 буде відкрита, а інша частина панелей 342а, 342b випадає вниз, в отвір 324, як описано більш детально в заявці '497. Упаковка 310 включає в себе герметизуючу панель 326 з парою ділянок 329а, 329b з прозорими віконцями, які лежать поверх панелей 342а, 342b відповідно, внутрішнього плівкового шару 312 перед тим, як упаковка 310 буде відкрита в перший раз. Прозорі віконця 329а, 329b дозволяють візуально спостерігати панелі 342а, 342b, прикріплені до них до того, як упаковка 310 буде відкрита в перший раз, і спостерігати відсутність герметизуючих панелей 342а, 342b, прикріплених до герметизуючої панелі 326, після того як упаковка 310 буде відкрита, що вказує на стан цілісність упаковки. Після того, як упаковка 310 буде відкрита і повторно герметизована, про стан цілісності упаков 96274 14 ки свідчить відсутність панелей 342а, 342b, прикріплених до герметизуючої панелі 326 способом, подібним тому, який показаний для другої панелі 42 на фіг. 10. Крім того, подібно упаковці 10, цілісність упаковки 310 може спостерігатися на прикладі зміщення отворів 332 в герметизуючій панелі відносно пелюсткових частин 325 після того, як герметизуюча панель 326 буде відкрита і повторно герметизована (фіг. 11). Додатково стан цілісності упаковки позначається чутним звуком, коли смуга 352 розривається при відкриванні упаковки 310 в перший раз. У даному винаході показані варіанти здійснення з трьома рядами харчових продуктів (таких як випічка) з трьома смугами і з одним рядом харчових продуктів (таких як випічка) і однією смугою. Зрозуміло, що винахід може застосовуватися до упаковок з будь-якою кількістю рядів харчових продуктів, в якому кількість смуг підбирають за бажанням, з урахуванням кількості рядів харчових продуктів, ширини упаковки і потрібної величини проміжків між смугами. Крім того, в упаковках різних розмірів може застосовуватися будь-яка потрібна кількість віконець, незалежно від того, чи розташовуються ці віконця поверх другої або третьої панелей або поверх однієї або більше смуг. Крім того, харчові продукти можуть розміщуватися рядами впоперек упаковки, або харчові продукти взагалі можуть не розміщуватися рядами, як арахіс. У будь-якому з цих варіантів даний винахід може включати в себе будь-яку відповідну кількість смуг і/або відповідну кількість герметизованих віконець. Фахівцеві в даній галузі повинно бути зрозуміло, що даний засіб визначення цілісності упаковки з даним закривним засобом має переваги у порівнянні з засобами визначення стороннього втручання, що застосовувалися досі, і цілісності упаковки. 15 96274 16 17 96274 18 19 96274 20 21 96274 22 23 Комп’ютерна верстка А. Крулевський 96274 Підписне 24 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
