Місткість із засобом, що забезпечує звукове закривання (варіанти), та спосіб забезпечення звукової індикації

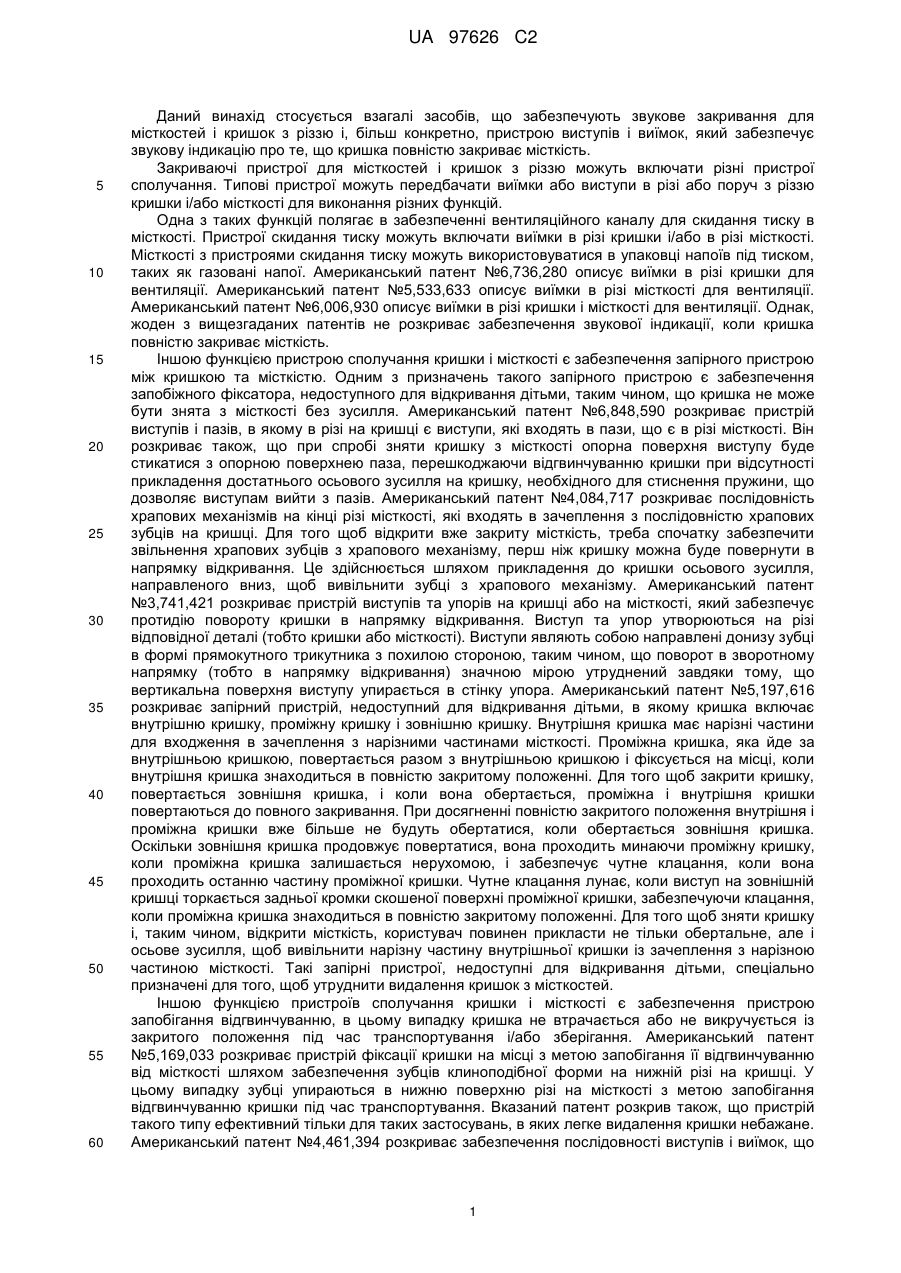

Реферат: Засіб, що забезпечує звукове закривання, для місткостей з різзю і кришки з різзю, місткість і кришка, що включають пристрій виступів і виїмок, який забезпечує звукову індикацію про те, що кришка повністю закриває місткість, а також забезпечує мінімальний опір при видаленні кришки з місткості. Засіб, що забезпечує звукове закривання, також зменшує або усуває відгвинчування між кришкою і місткістю під час транспортування і/або зберігання. Кришка і місткість містять щонайменше по одному виступу або виїмці таким чином, що виступ заходить у виїмку, забезпечуючи звукову індикацію про те, що кришка повністю закриває місткість. UA 97626 C2 (12) UA 97626 C2 UA 97626 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується взагалі засобів, що забезпечують звукове закривання для місткостей і кришок з різзю і, більш конкретно, пристрою виступів і виїмок, який забезпечує звукову індикацію про те, що кришка повністю закриває місткість. Закриваючі пристрої для місткостей і кришок з різзю можуть включати різні пристрої сполучання. Типові пристрої можуть передбачати виїмки або виступи в різі або поруч з різзю кришки і/або місткості для виконання різних функцій. Одна з таких функцій полягає в забезпеченні вентиляційного каналу для скидання тиску в місткості. Пристрої скидання тиску можуть включати виїмки в різі кришки і/або в різі місткості. Місткості з пристроями скидання тиску можуть використовуватися в упаковці напоїв під тиском, таких як газовані напої. Американський патент №6,736,280 описує виїмки в різі кришки для вентиляції. Американський патент №5,533,633 описує виїмки в різі місткості для вентиляції. Американський патент №6,006,930 описує виїмки в різі кришки і місткості для вентиляції. Однак, жоден з вищезгаданих патентів не розкриває забезпечення звукової індикації, коли кришка повністю закриває місткість. Іншою функцією пристрою сполучання кришки і місткості є забезпечення запірного пристрою між кришкою та місткістю. Одним з призначень такого запірного пристрою є забезпечення запобіжного фіксатора, недоступного для відкривання дітьми, таким чином, що кришка не може бути знята з місткості без зусилля. Американський патент №6,848,590 розкриває пристрій виступів і пазів, в якому в різі на кришці є виступи, які входять в пази, що є в різі місткості. Він розкриває також, що при спробі зняти кришку з місткості опорна поверхня виступу буде стикатися з опорною поверхнею паза, перешкоджаючи відгвинчуванню кришки при відсутності прикладення достатнього осьового зусилля на кришку, необхідного для стиснення пружини, що дозволяє виступам вийти з пазів. Американський патент №4,084,717 розкриває послідовність храпових механізмів на кінці різі місткості, які входять в зачеплення з послідовністю храпових зубців на кришці. Для того щоб відкрити вже закриту місткість, треба спочатку забезпечити звільнення храпових зубців з храпового механізму, перш ніж кришку можна буде повернути в напрямку відкривання. Це здійснюється шляхом прикладення до кришки осьового зусилля, направленого вниз, щоб вивільнити зубці з храпового механізму. Американський патент №3,741,421 розкриває пристрій виступів та упорів на кришці або на місткості, який забезпечує протидію повороту кришки в напрямку відкривання. Виступ та упор утворюються на різі відповідної деталі (тобто кришки або місткості). Виступи являють собою направлені донизу зубці в формі прямокутного трикутника з похилою стороною, таким чином, що поворот в зворотному напрямку (тобто в напрямку відкривання) значною мірою утруднений завдяки тому, що вертикальна поверхня виступу упирається в стінку упора. Американський патент №5,197,616 розкриває запірний пристрій, недоступний для відкривання дітьми, в якому кришка включає внутрішню кришку, проміжну кришку і зовнішню кришку. Внутрішня кришка має нарізні частини для входження в зачеплення з нарізними частинами місткості. Проміжна кришка, яка йде за внутрішньою кришкою, повертається разом з внутрішньою кришкою і фіксується на місці, коли внутрішня кришка знаходиться в повністю закритому положенні. Для того щоб закрити кришку, повертається зовнішня кришка, і коли вона обертається, проміжна і внутрішня кришки повертаються до повного закривання. При досягненні повністю закритого положення внутрішня і проміжна кришки вже більше не будуть обертатися, коли обертається зовнішня кришка. Оскільки зовнішня кришка продовжує повертатися, вона проходить минаючи проміжну кришку, коли проміжна кришка залишається нерухомою, і забезпечує чутнеклацання, коли вона проходить останню частину проміжної кришки. Чутне клацання лунає, коли виступ на зовнішній кришці торкається задньої кромки скошеної поверхні проміжної кришки, забезпечуючи клацання, коли проміжна кришка знаходиться в повністю закритому положенні. Для того щоб зняти кришку і, таким чином, відкрити місткість, користувач повинен прикласти не тільки обертальне, але і осьове зусилля, щоб вивільнити нарізну частину внутрішньої кришки із зачеплення з нарізною частиною місткості. Такі запірні пристрої, недоступні для відкривання дітьми, спеціально призначені для того, щоб утруднити видалення кришок з місткостей. Іншою функцією пристроїв сполучання кришки і місткості є забезпечення пристрою запобігання відгвинчуванню, в цьому випадку кришка не втрачається або не викручується із закритого положення під час транспортування і/або зберігання. Американський патент №5,169,033 розкриває пристрій фіксації кришки на місці з метою запобігання її відгвинчуванню від місткості шляхом забезпечення зубців клиноподібної форми на нижній різі на кришці. У цьому випадку зубці упираються в нижню поверхню різі на місткості з метою запобігання відгвинчуванню кришки під час транспортування. Вказаний патент розкрив також, що пристрій такого типу ефективний тільки для таких застосувань, в яких легке видалення кришки небажане. Американський патент №4,461,394 розкриває забезпечення послідовності виступів і виїмок, що 1 UA 97626 C2 5 10 15 20 25 30 35 40 45 50 55 60 чергуються, в різі по краях кришки і місткості, в якій виступ на одному входить у виїмку іншого. Американський патент №5,803,287 розкриває створення спрямованих донизу виступів на кришці і упорів і виступів по краю місткості під різзю. Виступи на кришці входять в зачеплення з упорами, забезпечуючи чутне клацання, коли виступи на внутрішній поверхні кришки заходять за упори на місткості. Виступи на місткості стикаються з різзю на кришці, зменшуючи відгвинчування під час транспортування і/або зберігання. Однак жоден з вищезгаданих патентів не розкриває забезпечення звукової індикації, коли кришка повністю закриває місткість. Розкривається засіб, що забезпечує закривання у вигляді виступу і виїмки, який забезпечує звукову індикацію, коли кришка повністю закриває місткість, забезпечує мінімальний опір при видаленні кришки з місткості і зменшує або усуває відгвинчування між кришкою і місткістю під час транспортування і/або зберігання. Описується місткість, яка має корпус з відкритою горловиною, і кришка з верхньою стінкою та юбкою, що відходить від неї. На горловині місткості є зовнішня різь, в якій є щонайменше одна виїмка, а переважно, хоча і необов'язково, щонайменше три виїмки, в основному розташовані з однаковими інтервалами одна від одної. На юбці кришки є внутрішня різь для входження в зачеплення із зовнішньою різзю на горловині, а також є щонайменше один виступ, спрямований радіально всередину, а переважно, хоча і необов'язково, щонайменше один виступ для кожної виїмки, при цьому виступи звичайно розташовані з однаковими інтервалами один від одного. Виступи розташовані між зовнішньою різзю і верхньою стінкою. Для забезпечення звукової індикації про те, що кришка повністю закриває місткість, виступи входять (защіплюються) у виїмки на зовнішній різі. Коли кришка повертається відносно горловини місткості, виступ торкається похилої ділянки зовнішньої різі. Потім виступ заходить на похилу ділянку і на зовнішню різь, рівномірно деформуючи кришку і/або місткість. Потім виступ входить у виїмку, забезпечуючи звукову індикацію про те, що кришка повністю повернута в закрите положення, і, таким чином, повертаючи кришку і/або місткість в недеформований або ненапружений стан. В іншому аспекті засіб, що забезпечує звукове закривання, включає аналогічну місткість і кришку, однак зовнішня різь горловини має щонайменше один виступ, спрямований радіально назовні, а переважно, хоча і необов'язково, щонайменше три виступи, звичайно розташовані з однаковими інтервалами один від одного, а внутрішня різь на юбці кришки має щонайменше одну виїмку, а переважно, хоча і необов'язково, щонайменше три виїмки, звичайно розташовані з однаковими інтервалами одна від одної. Виступи на горловині місткості розташовані між зовнішньою різзю та отвором. Звукова індикація забезпечується шляхом входження виступів на горловині у виїмки на кришці. Спосіб забезпечення звукової індикації положення кришки на місткості включає забезпечення щонайменше трьох виступів, звичайно розташованих з однаковими інтервалами один від одного, між зовнішньою різзю і верхньою стінкою кришки і забезпечення щонайменше трьох виїмок, звичайно розташованих з однаковими інтервалами одна від одної, на зовнішній різі горловини місткості. Щонайменше одна горловина місткості або юбка кришки рівномірно деформується при входженні виступів в зачеплення із зовнішньою різзю горловини, а поєднання виступу з виїмкою забезпечує повернення щонайменше однієї горловини або юбки в недеформований або ненапружений стан. На фіг. 1А показаний поперечний розріз виступу на кришці, розташованого поруч з початком зовнішньої різі на горловині місткості. На фіг. 1В показаний поперечний розріз виступу на кришці, розташованого на зовнішній різі горловини місткості. На фіг. 1С показаний поперечний розріз виступу на кришці, розташованого у виїмці в зовнішній різі горловини місткості. На фіг. 2 представлений вигляд місткості зверху. На фіг. 3 представлений вигляд кришки знизу. На фіг. 4 представлений перспективний вигляд місткості з кришкою, розташованою на відстані над горловиною місткості. На фіг. 5 представлений загальний вигляд горловини місткості, на якому показані зовнішня різь і виїмка. Засіб, що забезпечує звукове закривання, для місткостей з нарізною кришкою і, зокрема, пристрій виступу і виїмки розкривається в даному патенті та ілюструється на фіг. 1-5. Місткість може мати щонайменше один виступ в кришці і щонайменше одну виїмку в різі місткості для прийому виступу, забезпечуючи звукову індикацію, коли кришка повністю закриває місткість, забезпечуючи мінімальний опір при видаленні кришки з місткості і запобігаючи відгвинчуванню між кришкою і місткістю під час транспортування і зберігання. 2 UA 97626 C2 5 10 15 20 25 30 35 40 45 50 55 На місткості і на кришці є різь, яка забезпечує їх зчеплення для закріплення кришки на місткості. Кришка може включати щонайменше один виступ, а переважно щонайменше три виступи, розташовані між верхньою поверхнею кришки і найвищою частиною різі. Кожний виступ може бути суміщений з відповідною виїмкою або зазором в зовнішній різі горловини місткості, коли кришка повністю закриває місткість, в альтернативному варіанті не всі, а тільки частина виступів може мати відповідні виїмки, з якими вони поєднуються. Коли кришка повертається відносно горловини місткості, виступи, які мають відповідні виїмки, з якими вони вирівнюються, будуть входити в контакт з уступом зовнішньої різі. Коли виступ заходить на похилий кінець зовнішньої різі і на різь, кромка кришки і/або горловина місткості можуть деформуватися. Деформація може бути рівномірною, якщо використовуються три і більше виступів. Виступ ковзає по різі доти, доки не входить у виїмку на зовнішній різі. Коли виступ входить у виїмку, лунає клацання, яке показує, що кришка повністю повернута в закрите положення, і що місткість закрита належно, тим самим гарантуючи користувачеві, що місткість повністю закрита. Крім того, входження виступу в зачеплення з різзю місткості може запобігти відгвинчуванню кришки від місткості під час транспортування і/або зберігання місткості, коли отвір покритий захисною плівкою. Така плівка може забезпечити підвищений опір обертанню між кришкою і місткістю, який може збільшуватися, коли виступи стикаються з плівкою або коли виступи знаходяться у виїмках, і плівка спричиняє додатковий тиск між різями. Місткість 14 включає корпус 26 з отвором 24 на одному кінці і горловину 28 навколо отвору 24 місткості 14, як показано на фіг. 4. Горловина 28 місткості 14 має зовнішню різь 16 для входження в зачеплення із зовнішньою різзю 18 кришки 12. Крім того, зовнішня різь 16 місткості 14 включає щонайменше один виступ 20 в різі 16, а переважно, хоча і необов'язково, щонайменше три виступи 20, звичайно розташовані на однаковій відстані один від одного. В альтернативному варіанті місткість 14 може включати кільце або виступаючу частину типу безперервної різі навколо горловини 28 місткості 14 під різзю 16, яка може включати виїмки 20. Виїмки 20 в різі 16 розділяють різь на окремі сегменти. У результаті утворюється багатосегментна різь. Зовнішня різь 16 на горловині 28 місткості 14 може бути переривчастою і розташованою під кутом навколо горловини 28 місткості 14, таким чином, що кінець однієї перекривається початком іншої. Там, де зовнішня різь має щонайменше три переривчасті зовнішні різі, а більш переважно, хоча і необов'язково, щонайменше чотири переривчасті зовнішні різі, і розташована під кутом таким чином, що найвищий кінець першої зовнішньої різі перекриває у вищезгаданому місці найнижчий кінець другої зовнішньої різі, при цьому найвищий кінець першої зовнішньої різі містить виїмку, як показано на фіг. 4 та 5. В альтернативному варіанті можлива схема зворотного перекривання. В іншому альтернативному варіанті різь може бути безперервною. Виїмка 20 може розташовуватися в найвищій різі 16, тобто в різі, яка є найближчою до верхньої частини або отвору 24 місткості 14. Крім того, виїмка 20 може розташовуватися біля кінцевої точки найвищої різі переривчастої зовнішньої різі, розділяючи, таким чином, прилеглу частину різі 16 на два сегменти; при цьому довгий і короткий сегменти розділені виїмкою 20. Кришка 12 має внутрішню різь 18, яка може бути переривчастою. Кришка 12 має верхню стінку 30 та юбку 32, що відходить від неї. Внутрішня різь 18 на кришці 12 зчеплюється із зовнішньою різзю 16 на горловині 28 місткості для забезпечення закривання місткості 14. Різі 18 кришки 12 можуть також розташовуватися під кутом таким чином, що кінець однієї перекривається початком іншої залежно від конфігурації різі 16 на горловині 28 місткості 14. Наприклад, найвищий кінець першої внутрішньої різі може перекривати найнижчий кінець другої внутрішньої різі. Кришка 12 включає щонайменше один виступ 22, розташований між найвищою частиною різі 18 і внутрішньою поверхнею верхньої стінки 30 кришки 12, а переважно, хоча і необов'язково, щонайменше три виступи 22, звичайно розташовані з однаковим інтервалом, на внутрішній поверхні юбки 32, при цьому кришка має щонайменше три переривчасті внутрішні різі. Виступ 22 може торкатися верхньої бокової поверхні різі 18 або може знаходитися на відстані від неї; аналогічним чином виступ 22 може торкатися місця з'єднання верхньої стінки 30 та юбки 32 або може знаходитися на відстані від неї. Один з варіантів здійснення даного винаходу може мати виступ 22, що розташований на верхній боковій поверхні найвищої різі 18, де різі 18 перекриваються, як показано на фіг. 4, і знаходиться біля початкової точки найвищої різі 18 на секції, що перекривається. Інший варіант здійснення може мати виступ 22, розташований на верхній боковій поверхні різі 18 в секції, що не перекривається, таким чином, що виступ 22 стикається тільки з різзю 18, знаходячись при цьому на відстані від місця з'єднання верхньої стінки 30 з юбкою 32. 3 UA 97626 C2 5 10 15 20 25 30 35 40 45 50 55 60 Виступ 22 за розміром підганяється під виїмку 20, розташовану на різі 16 місткості 14, і може мати різні форми і розміри, які можуть бути меншими, доповнюючими або великими в порівнянні з виїмкою 20. Звичайно виступ 22 може мати передню кромку і задню кромку, а також включає відкриту поверхню, яка контактує з виїмкою 20 при заході виступу 22. Навпроти відкритої поверхні може знаходитися рівна грань, яка з'єднується з бортиком 32 кришки 12. Передня кромка виступу 22 є першою кромкою, що контактує з виїмкою 20, а задня кромка є останньою частиною виступу 22, що контактує з виїмкою 20. Звичайно виступ має трапецеїдальну форму з чотирма рівними гранями, які мають передню кромку під кутом 90° і задню кромку під іншим кутом, де одна з інших рівних граней з'єднується з юбкою. В іншому варіанті виступ може мати закруглені кромки і рівну грань зверху і знизу. Передня і задня кромки можуть бути однаковими за формою, тобто обидві можуть бути закругленими, а відкрита поверхня виступу може бути рівною гранню, при цьому протилежна сторона відкритої поверхні з'єднується з юбкою і може бути також рівною гранню. Іншою формою може бути напівкруглий виступ, в якому є тільки дві поверхні: напівкругла бокова поверхня і рівна грань, яка з'єднується з юбкою. Ще однією можливою формою може бути виступ у вигляді чверті кола, що має три сторони. Передня кромка може являти собою рівну грань з частиною відкритої поверхні виступу, що залишилася, що має круглу форму, а поверхня, яка з'єднується з бортиком кришки, може бути рівною гранню. Можливі також і інші форми виступу 22, і його форми не обмежуються описаними вище. Виїмка 20 може бути підібрана під виступ 22, розташований в кришці 12, і може мати будьяку кількість форм. Виїмка 20 за розміром може бути трохи більше виступу 22 або може мати розмір, що доповнює розмір виступу 22, або ж може бути трохи менше виступу 22. Переважно, щоб виїмка 20 за розміром була менше виступу 22, таким чином, щоб довжина виступу 22 була більше довжини виїмки 20, і периферійна довжина виступу більше, ніж периферійна довжина виїмки 20, щоб забезпечити більш щільну посадку між виступом 22 і виїмкою 20. Така конфігурація переважна, якщо передбачається знос на виступах 22 і/або виїмках 20 внаслідок багаторазового використання. Переважно, щоб виїмка 20 проходила по суті по всій різі 16, розділяючи її на два сегменти. Засіб 10, що забезпечує звукове закривання, може мати щонайменше один виступ 22 та одну відповідну виїмку 20, що забезпечує чутне клацання, яке показує, що кришка 12 повністю закриває місткість. Коли потрібно закрити місткість, кришку 12 можна встановити на отвір 24 і повернути таким чином, що різь 18 на кришці 12 входить в зачеплення з різзю 16 на горловині 28 місткості, як в звичайних нарізних закриваючих пристроях. Виступи 22 на кришці 12 можуть спочатку пройти між різями 16 на місткості 14 при першому повороті кришки. Однак, закриваючий пристрій із звуковою індикацією 10 може також мати неоднакову кількість виступів 22 і виїмок 20, таким чином, що, наприклад, кількість виступів 22 може бути більше кількості виїмок 20. Один з прикладів засобу 10, що забезпечує звукове закривання, з неоднаковою кількістю виступів 22 і виїмок 20 може мати чотири виступи 22 і тільки дві виїмки 20, таким чином, що тільки два виступи 22 поєднуються з двома виїмками 20. Коли кришка 12 наближається до кінцевої точки обертання, виступи 22 можуть почати зчеплюватися з похилою частиною різі 16 місткості 14, як показано на фіг. 1А. (На фіг. 1А-1С показані поперечні розрізи кришки, встановленої на місткості 14, якщо дивитися зсередини місткості 14 назовні). Похила частина може розташовуватися на короткому сегменті переривчастої зовнішньої різі 16 місткості 14 і закінчуватися біля виїмки 20 або вона може розташовуватися по кільцю навколо горловини 28 місткості і також закінчуватися біля виїмки 20. Коли виступи 22 стикаються з похилою частиною і плавно заходять по похилій частині на зовнішню різь 16, як показано на фіг. 1В, горловина 28 місткості 14 може рівномірно деформуватися всередину, і/або юбка 32 кришки 12 може рівномірно деформуватися назовні, коли виступ 22 ковзає по похилій частині. При тиску, що здійснюється виступом на різь 16 місткості 14, може виникати напруження між кришкою 12 і місткістю 14, яке може спричиняти рівномірну деформацію місткості 14 і/або кришки 12. Коли виступ 22 поєднується з відповідною виїмкою 20, таким чином, що він входить у виїмку 20, горловина 28 і/або юбка 32 кришки 12 можуть повернутися в свій недеформований або ненапружений стан. На фіг. 1С показаний виступ 22 і виїмка 20, повністю вирівняні, і кришка 12 в повністю закритому положенні. Коли виступ 22 входить у виїмку 20, лунає чутне клацання, яке показує, що кришка 12 повністю закриває місткість 14. Це переважно в положенні максимального повороту між кришкою 12 і місткістю 14. Зчеплення виступів 22 з різзю 16 може запобігти відгвинчуванню кришки 12 від місткості 14 під час транспортування або переміщення місткості 14. Можна запобігти вирівнюванню виступів 22 на кришці 12 з виїмкою 20 шляхом поміщення захисної плівки на кришку і між горловиною 28 місткості 14 і кришкою 12 перед первинним використанням і під час транспортування і/або 4 UA 97626 C2 5 10 15 20 25 30 зберігання. Така плівка, поміщена між кришкою 12 і місткістю 14, може перешкодити вирівнюванню виступів 22 і виїмок 20 і запобігає попаданню виступів 22 у виїмки 20 шляхом блокування підходу до виїмки 20 і заважає подальшому повороту кришки 12 в напрямку виїмки 20. Таким чином, тиск виступу 22 на різь 16 місткості 14, яка покрита плівкою, може запобігти відгвинчуванню. В альтернативному варіанті, коли захисна плівка не заходить в різь, ця плівка може забезпечити підвищений опір обертанню між кришкою 12 і місткістю 14, який може збільшуватися, коли виступи 22 стикаються з плівкою або коли виступи 22 знаходяться у виїмках 20, і плівка спричиняє додатковий тиск на різь. Крім того, переважно виконувати виступ 22 і виїмку 20 таким чином, що простий поворот кришки 12, без прикладення осьового зусилля, буде знімати кришку 12 з місткості 14, забезпечуючи легке відкриття місткості 14. В альтернативному пристрої виступ 22 може бути виконаний на горловині 28 місткості 14, а виїмка 20 може бути виконана на різі 18 кришки 12, при цьому забезпечується чутне клацання при поєднанні виступів 22 з виїмками 20. Кількість виступів 22 на кришці 12 необов'язково дорівнює кількості виїмок 20 в різі 16 місткості. Кількість виступів 22 може бути більше кількості виїмок 20 і навпаки. Наприклад, кришка 12 може мати чотири виступи 22, а місткість 14 може мати тільки дві виїмки 20, таким чином, що два виступи 22 на кришці 12 залишаються без виїмки 20. В альтернативному варіанті може бути щонайменше один виступ 22 і щонайменше одна відповідна виїмка 20 для кожного виступу 22; хоча переважно мати щонайменше три виступи 22 і відповідну виїмку 20 для кожноговиступу, тобто щонайменше три виїмки 20, і навіть більш переважно мати чотири виступи 22 і чотири виїмки 20, як показано на фіг. 2-3, які звичайно розташовані з однаковим інтервалом одна від одної. Наявність щонайменше трьох виступів 22 і трьох виїмок 20 сприяє забезпеченню рівномірної деформації горловини 28 місткості 14 і/або юбки 32 кришки 12. Це сприяє також поєднанню виступів 22 і виїмок 20, коли місткість 14 повертається до своєї первинної, недеформованої форми, забезпечуючи таким чином звукову індикацію. Виходячи з вищевикладеного, має бути по достоїнству оцінений засіб, що забезпечує звукове закривання, для місткостей з різзю, що пропонується, який забезпечує поєднання виступів і виїмок, розташованих на кришці і горловині місткості, і забезпечує звукову індикацію при повному закритті. Однак розкриття суті даного винаходу не обмежується аспектами і варіантами здійснення, описаними вище, або будь-якими визначеними варіантами здійснення. Різні модифікації даного закриваючого пристрою із звуковою індикацією можуть в результаті являти собою по суті один і той самий пристрій. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Місткість із засобом, що забезпечує звукове закривання, яка містить: корпус з горловиною, що оточує отвір; зовнішню різь на горловині, яка має щонайменше одну виїмку, причому вказані одна або більше виїмок проходять повністю через різь, розділяючи її на множину сегментів; кришку, яка має верхню стінку та юбку, що відходить від неї; і внутрішню різь на юбці для входження в зачеплення із зовнішньою різзю на горловині, щонайменше один виступ на юбці, що проходить радіально всередину і розташований між самою верхньою частиною внутрішньої різі, що знаходиться поблизу верхньої стінки, і верхньою стінкою, причому вказаний щонайменше один виступ виконаний з можливістю переміщення по зовнішній різі і входження в радіальному напрямку у вказану виїмку на зовнішній різі із звуковою індикацією. 2. Місткість за п. 1, в якій зовнішня різь на горловині має щонайменше три виїмки, в основному розташовані на однаковій відстані одна від одної, і щонайменше три виступи, що проходять радіально всередину, в основному розташовані на однаковій відстані один від одного. 3. Місткість за п. 2, в якій зовнішня різь має щонайменше три переривчасті зовнішні різі на зовнішній поверхні горловини, зовнішня різь нахилена таким чином, що самий верхній кінець першої зовнішньої різі перекриває самий нижній кінець другої зовнішньої різі, і самий верхній кінець першої зовнішньої різі містить виїмку, і внутрішня різь має щонайменше три переривчасті внутрішні різі на внутрішній поверхні юбки, внутрішня різь нахилена таким чином, що самий верхній кінець першої внутрішньої різі перекриває самий нижній кінець другої внутрішньої різі, і кожний виступ розташований між самим верхнім кінцем прилеглої внутрішньої різі і внутрішньою поверхнею верхньої стінки на внутрішній поверхні юбки. 4. Місткість за п. 3, в якій щонайменше три виїмки розташовані біля кінцевої точки щонайменше трьох переривчастих зовнішніх різей таким чином, що кожна переривчаста зовнішня різь містить довгий сегмент і короткий сегмент, розділений виїмкою. 5 UA 97626 C2 5 10 15 20 25 30 35 40 45 50 55 60 5. Місткість за п. 4, в якій щонайменше три виступи розташовані поблизу кінцевої точки щонайменше трьох переривчастих внутрішніх різей. 6. Місткість за п. 5, в якій кількість виїмок відрізняється від кількості виступів. 7. Місткість за п. 5, в якій кількість виїмок і кількість виступів дорівнює чотирьом. 8. Місткість за п. 6, в якій виступ зчеплюється з переривчастою зовнішньою різзю, рівномірно деформуючи щонайменше одну горловину місткості або юбку кришки доти, доки виступ не сполучається з виїмкою в горловині. 9. Місткість за п. 8, в якій виступ входить в зачеплення з похилою частиною переривчастої зовнішньої різі, при цьому похила частина розташована на короткому сегменті переривчастої зовнішньої різі. 10. Місткість за п. 9, в якій звукова індикація відбувається, коли виступ входить в місце у виїмці, показуючи, що кришка повністю повернута в закрите положення. 11. Місткість за п. 10, в якій виступ має периферійну довжину більшу, ніж периферійна довжина виїмки. 12. Місткість за п. 10, в якій зчеплення виступу з різями місткості запобігає відгвинчуванню між кришкою і місткістю під час транспортування і переміщення місткості. 13. Місткість за п. 10, в якій кожний виступ має передню кромку і задню кромку, причому передня кромка є першою кромкою виступу, що контактує з виїмкою, і є зігненою. 14. Місткість за п. 10, в якій кожний виступ має передню кромку і задню кромку, причому передня кромка є першою кромкою виступу, що контактує з виїмкою, і є прямолінійною. 15. Місткість за п. 1, в якій зовнішня різь має чотири переривчасті зовнішні різі на зовнішній поверхні горловини, і кожна має виїмку, внутрішня різь має чотири переривчасті внутрішні різі на внутрішній поверхні юбки і чотири виступи, розташовані між самим верхнім кінцем внутрішньої різі і внутрішньою поверхнею верхньої стінки, на внутрішній поверхні юбки. 16. Місткість за п. 15, в якій виступ має периферійну довжину більшу, ніж периферійна довжина виїмки. 17. Місткість за п. 15, в якій звукова індикація відбувається, коли виступ входить в місце у виїмці, показуючи, що кришка повністю повернута в закрите положення. 18. Спосіб забезпечення звукової індикації положення кришки на місткості, який включає: забезпечення щонайменше трьох виступів, що проходять радіально всередину, і в основному розташовані на однаковій відстані один від одного, між самою верхньою частиною внутрішньої різі і верхньою стінкою кришки; забезпечення щонайменше трьох виїмок, в основному розташованих на однаковій відстані одна від одної, на самій верхній зовнішній різі горловини на корпусі місткості поблизу отвору горловини; деформування щонайменше однієї горловини місткості і/або юбки кришки шляхом зчеплення виступів із зовнішньою різзю; і повернення щонайменше однієї горловини місткості і/або юбки кришки в недеформований стан шляхом вирівнювання виступу з виїмкою в зовнішній різі. 19. Спосіб за п. 18, в якому зовнішня різь має щонайменше три переривчасті зовнішні різі на зовнішній поверхні горловини, зовнішня різь нахилена таким чином, що самий верхній кінець першої зовнішньої різі перекриває самий нижній кінець другої зовнішньої різі і самий верхній кінець першої зовнішньої різі містить виїмку, і внутрішня різь має щонайменше три переривчасті внутрішні різі на внутрішній поверхні юбки, внутрішня різь нахилена таким чином, що самий верхній кінець першої внутрішньої різі перекриває самий нижній кінець другої внутрішньої різі, і кожний виступ розташований між самим верхнім кінцем прилеглої внутрішньої різі і внутрішньою поверхнею верхньої стінки, на внутрішній поверхні юбки. 20. Спосіб за п. 18, в якому кожна виїмка проходить повністю через різь, розділяючи її на множину сегментів. 21. Місткість із засобом, що забезпечує звукове закривання, яка містить: кришку, яка має верхню стінку та юбку, що відходить від неї; внутрішню різь на юбці, яка має щонайменше одну виїмку, причому вказані одна або більше виїмок проходять повністю через різь, розділяючи її на множину сегментів; корпус з горловиною, що оточує отвір; зовнішню різь на горловині для входження в зачеплення із зовнішньою різзю на юбці, щонайменше один виступ на горловині, що проходить радіально назовні, розташований між самою верхньою частиною зовнішньої різі, що знаходиться поблизу отвору, і отвором, причому вказаний щонайменше один виступ виконаний з можливістю переміщення по зовнішній різі і входить в радіальному напрямку у вказану щонайменше одну виїмку на внутрішній різі із звуковою індикацією. 6 UA 97626 C2 7 UA 97626 C2 8 UA 97626 C2 9 UA 97626 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
