Збірно-розбірна будівля

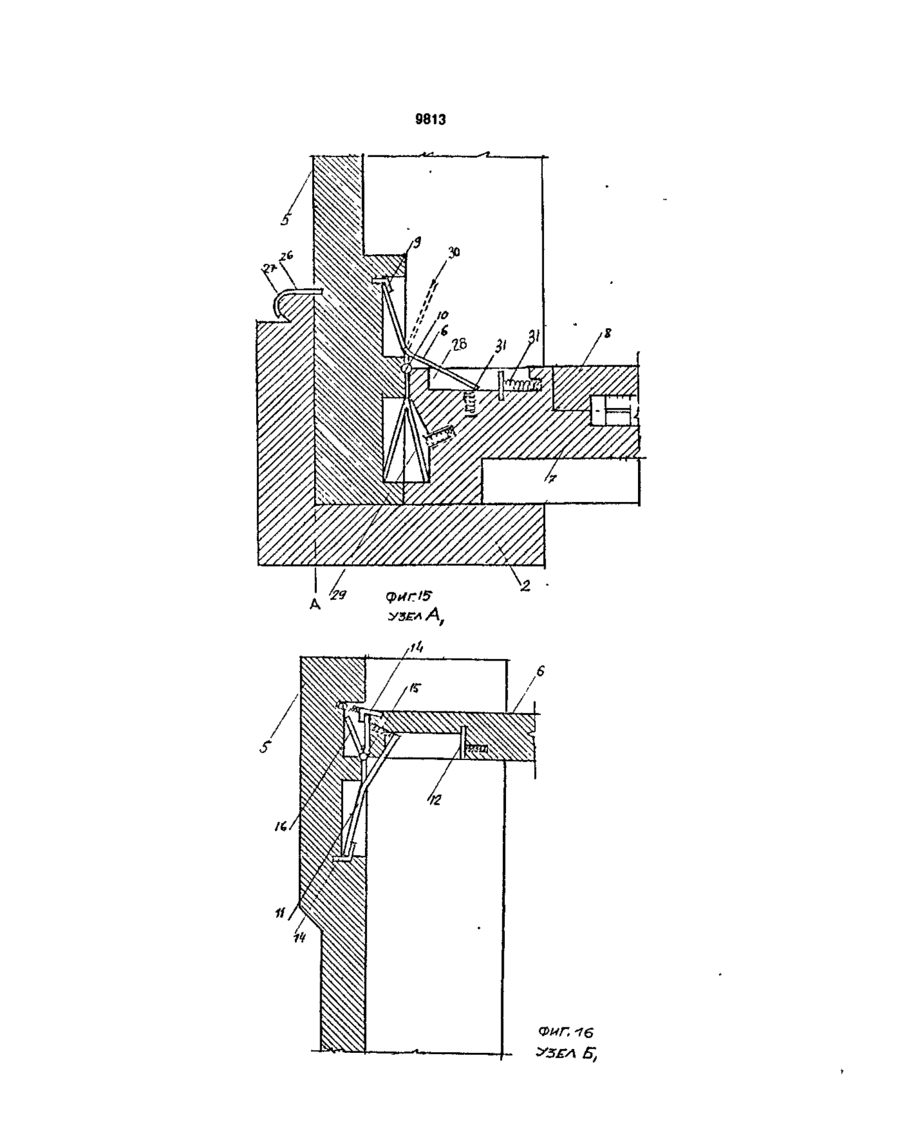

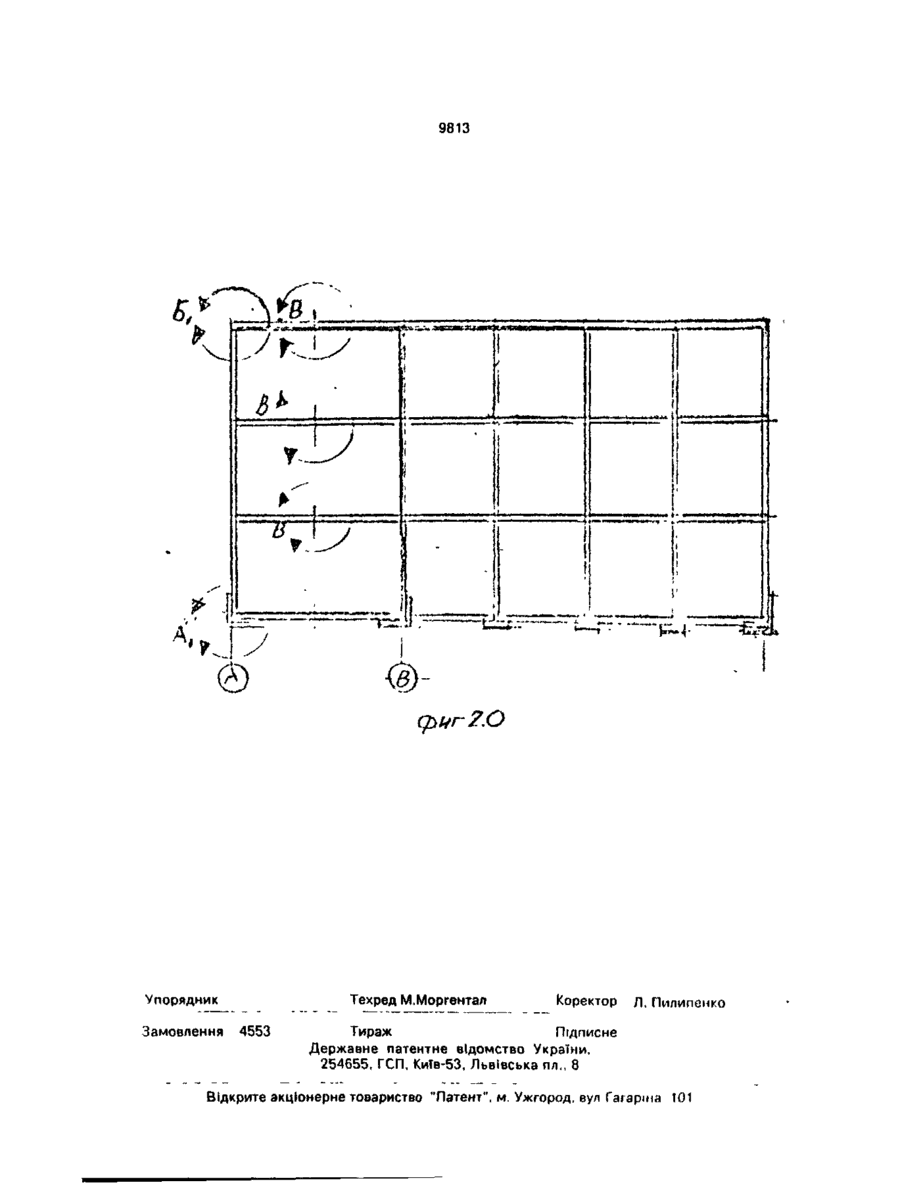

1. Сборно-разборное здание, содержащее опорные элементы, на которые установлены панели стен с шарнирным соединением панелей продольных стен с полупанелями пола, панели перекрытия и панели поперечных стен, каждая из которых выполнена из полупанелей, о т л и ч а ю щ е е с я тем, что полупанели перекрытия шарнирно соединены с панелями продольных стен, полупанель поперечных стен шарнирно соединена с полупанелью пола с возможностью размещения при складывании между полупанелью пола и полупанелью перекрытия, при этом в сложенном и рабочем положении между панелями продольных стен и полупанелей пола, а также полупанелью перекрытия образованы общие ниши для расположения механизмов их поворота относительно друг друга, при этом каждый механизм поворота закреплен в шарнирном узле, выполнен V-образного очертания, обладает памятью формы и имеет пружинные отжимы, фиксаторы его свободных концов, обладающие памятью формы, причем в составных по длине панелях на стыкуемых торцах выполнены углубления, образующие общие ниши для установки запорного вкладыша и механизмов продольного перемещения, которые обладают памятью формы и размещены по краям вкладыша. 2. Сборно-разборное здание по п.1, о тл и ч а ю щ е е с я тем, что каждый фиксатор свободных концов выполнен Г-образной формы. 3. Сборно-разборное здание по п.1, о тл и ч а ю щ е е с я тем, что панели стен и полупанели снабжены фиксаторами рабочего положения, обладающими памятью формы, 4. Сборно-разборное здание по п.З, о тличающееся тем, что фиксаторы рабочего положения выполнены L-образной формы. Изобретение относится к строительству, а именно к быстровозводимым и быстродемонтируемым сборно-разборным зданиям и сооружениям. Преимущественная область использования: аварийные ситуации, временные стоянки, экспедиции, туристические комплексы и т.п. Известны технические решения в машиностроении с использованием эффекта памяти формы, которым обладают специальные сплавы, например, никелиды титана, которые при критической температуре "вспоминая" свою начальную форму развивают усилия, используемые для ело С > со со О 9813 жения и транспортировки конструкции, в состав которых они входят [1]. Известна также комбинированная транспортирующаяся конструкция емкости, состоящая из металлического корпуса и каркаса привода из нитинола [2]. Приведенные решения являются примерами использования металлов, обладающих эффектом памяти формы, в качестве быстродействующего и малотрудоемкого привода для развертывания или растягивания конструкций в машиностроении и некоторых сооружений специального назначения, как мачты и емкости, которые существенно отличаются от конструкции здания и особенно сборно-разборного, представленного настоящим изобретением и могут быть представлены только как его аналоги. Наиболее близким техническим решением является известное сборно-разборное здание [3], содержащее опорные элементы, на которые установлены панели стен с шарнирными соединениями панелей продольных стен с полупанелями пола, панели перекрытия и панели поперечных стен, каждая из которых выполнена из полупанелей. При сборке (разборке) используется линейная раздвижка отдельных частей и их повороты одной по отношению к другой вокруг соединяющих их шарниров. Взаимные крепления панелей осуществляются при помощи болтов и шпилек и крючков. Все элементы стен и покрытия соединены прямо или косвенно с неподвижным полом. К достоинствам известной конструкции относится несложная складываемость отдельных панелей в пакеты и их портативность. К недостаткам следует отнести: а) Ограничение габаритных размеров и веса сборно-разборного здания (1,2x2,4x2 м и тонкие листовые элементы с неуплотненными примыканиями друг к другу), что не дает возможность применять их для различных технологических целей и в разных климатических районах. б) Необходимость сборки и разборки панелей с помощью ручного или механизированного труда, что приводит к повышенной трудоемкости и отсутствию быстродействия. 5 10 15 20 25 30 35 40 45 Поставленная задача решается тем, что в сборно-разборное здание, содержащее опорные элементы, на которые установлены панели стен с шарнирными соединениями панелей продольных стен с полупанелями пола; панели(покрытия)перекрытия и панели поперечных стен, каждая из которых выполнена из полупанелей, полупанели перекрытия шарнирно соединены с панелями продольных стен, полупанель поперечных стен ш а р н и р н о с о е д и н е н а с полупанелью пола с возможностью размещения при складывании между полупанелью пола и полупанелью перекрытия, при этом в сложенном и рабочем положении между панелями продольных стен и полупанелей пола, а также полупанелью перекрытия о б р а з о в а н ы общие н и ш и для расположения механизмов их поворота относительно друг друга, при этом каждый механизм поворота закреплен в шарнирном узле, выполнен V-образного очертания, обладает памятью формы и имеет пружинные отжимы и Г-образные фиксаторы его свободных концов, обладающих памятью формы, причем в составных по длине панелях на стыкуемых торцах выполнены углубления, о б р а з у ю щ и е общие н и ш и для установки запорного вкладыша и механизмов их продольного перемещения, которые обладают памятью формы и размещены по краям вкладыша. Сборно-разборное здание после монтажа зафиксировано на опорных элементах с помощью фиксаторов L-образного очертания, обладающих памятью формы, а панели стен и полупанели могут быть снабжены фиксаторами рабочего положения, также обладающими памятью формы. Сущность предлагаемого устройства поясняется чертежами, где на фиг.1 показан вид сбоку опорных элементов здания; На фиг.2 - разрез по А-А фиг.1; На фиг.З - показана установка сблокированных панелей стен, перекрытий и пола. На фиг.4 - показан разворот при монтаже панелей после нагревания механизмов % поворота, обладающих памятью формы; 50 На фиг.5 - показан полный разворот панелей здания при монтаже; На фиг.6 - показан полный разворот панелей здания при монтаже. В основу изобретения поставлена задаНа фиг.7 - показано сворачивание панеча снижения трудоемкости и увеличения бы- 55 лей Здания в начале демонтажа. строты монтажа и демонтажа На фиг.8 - показано сворачивание панесборно-разборного здания путем усоверлей в процессе демонтажа; шенствования его конструкций с использоНа фиг.9 - показано полное объединеванием металлов с эффектом памяти ние панелей в блоки при окончании демонформы. тажа; 9813 Один из таких механизмов состоит из элеНа фиг.10 - показан вид на опорные мента, помещенного на краю ниши, обладаэлементы после снятия с блокированных ет памятью формы и находится в нерабочем конструкций после демонтажа; состоянии на участке 20 общей ниши, упиНа фиг. 11 - показан узел "А" на фиг.З в стадии до монтажа; пунктиром - в разверну- 5 рается своим торцом 21 в левый элемент вкладыша 22, служащего для перекрытия том виде в процессе монтажа; стыка панелей, что обеспечивает перекрыНа фиг. 12 - показан узел "Б" фиг.5 в тию непрерывность. стадии до монтажа; Механизм 23 поворота (фиг. 14) предНа фиг. 13 - показан узел "В" фиг.5 в стадии до монтажа; 10 назначен для поворота полупанелей 8 поперечных стен вокруг шарниров 24 при На фиг. 14 - показан узел Т и фиг.6 в монтаже, а механизм 25 - для поворота их стадии до монтажа; пунктирном - в развервокруг того же шарнира при демонтаже. нутом виде в процессе монтажа; U-образный фиксатор 26 обладает паНа фиг. 15 - показан узел "А Г фиг.5 в процессе монтажа; 15 мятью формы и предназначен для закрепления полупанелей 8 на выступе 27 опорного На фиг. 16 - показан узел "БГ фиг.5 поэлемента 2. сле монтажа; На фиг.17- показан узел "В" фиг.5 после В сложенном и рабочем положениях монтажа перекрытия и вариант узлов помежду панелями продольных стен и полупакрытия; 20 нелями пола, а также полупанелями перекрытия, образованы общие ниши (фиг.11, На фиг. 18 - показан узел "В" фиг.5 при 12, 14) для размещения в них механизмов демонтаже; поворота полупанелей перекрытия и пола На фиг. 19 - показан узел А фиг.5 при относительно неподвижной. продольной демонтажа; На фиг.20 - показана схема многопро- 25 стены и полупанелей поперечных стен относительно панелей пола. В одну из таких ниш летного, многоэтажного здания, собрано из 28, выполненную в продольной стене 5 упиэлементов одноэтажных, однопролетных рается U-образный механизм поворота 29 сборно-разборных зданий. (фиг.19), предназначенный для поворота Сборно-разборное здание опирается на основание 1 и содержит опорные элементы 30 полупанелей пола 7 и поперечных стен 8 вокруг шарнира 10 при демонтаже. В другой 2, на площадках 3 которых установлены друг из таких ниш расположен механизм поворопротив друга блоки 4 (фиг. 1). Каждый из этих та 30, полупанелей пола и поперечных стен. блоков состоит из неподвижной продольДля возврата U-образного механизма повоной стены 5, шарнирно соединенной с полупанелями перекрытий и пола 6 и 7 35 рота в первоначальное положение служат пружины 31. Для крепления стены 5 к опорсоответственно, и полупанелей поперечных ным элементам на этих стенах предусмотрестен 8, каждая из которых шарнирно соедины выступы (не показаны), которые входят в нена с полупанелью пола. Каждая из полпредварительно разогретые, а затем остыупанелей 8 поперечных стен размещена при сложенном блоке 4 между полупанелями пе- 40 вающие фиксаторы (не показаны), укрепленные на основании, аналогичные рекрытия и пола. Поворот полупанелей фиксаторам 26. обеспечивается, например, с помощью закрепленных в блоке 4 и обладающих паПри монтаже сборно-разборного здамятью формы Г-образных фиксаторов 9 ния на подготовленное основание 1 уставокруг шарниров 10 (фиг. 11). 45 навливают опорные элементы 2, на С полупанелями 6, 7 скреплены мехаплощадках 3 которых устанавливают блоки низмы поворота (фиг. 12). В их число входит 4. По электрическим проводам (не показамеханизм поворота полупанелей перекрыны) из пульта управления осуществляется тия 11, с Г-образным фиксатором ,12, завключение и выключение электротока. При крепляющим полупанели перекрытия 6, 50 подключении тока к механизмам поворота фиксатор 14, размещенный в нерабочем со30 они, нагреваются, вспоминая начальную стоянии между продольной неподвижной прямолинейную форму, распрямляются и стеной и полупанелью 6 перекрытия в блоке сталкивают полупанель 7, соединенную со 4 и предназначенный для поворота вокруг стеновой панелью 8, поворачивая их до полшарнира 15, и механизм 16 поворота пол- 55 ной укладки на опорные элементы 2 (фиг.1), упанелей перекрытия. На стыкуемых торцах при этом концы механизмов поворота 30, 17 полупанелей 6 перекрытия выполнены закрепленные фиксаторами 9, обеспечивауглубления 18(фиг.13, 17, 18). Эти углублеют плавное опускание соединенных панения образуют общие ниши для установки лей 7, 8 при повороте вокруг шарнира 10, а механизмов продольного перемещения 19. ' после укладки панелей на элементы 2 вклю 9813 8 ханизмах поворота, перемещения и фиксачают ток на фиксатор 9 прикрепленный к ции образуется устойчивое и прочное здаполупанели 7он распрямляется, а механизм ние. поворота 30, остывая, слегка подталкиваеПри демонтаже здания включается мый сжатой пружиной 31, возвращается в согнутое состояние (фиг, 15). Затем при 5 электроток на правый участок механизма перемещения 19, закрепленный своим угвключении электротока механизм поворота лом к правой панели перекрытия б, который 11 (фиг.12), закрепленный фиксатором 12, распрямляясь, выталкивает вкладыш 22 до поднимает панель перекрытия 6 до проектупора в левый участок механизма 19, нахоной отметки при распрямленном от нагревания э л е к т р о т о к о м фиксаторе 14, 10 дящийся в левой панели б, после чего торец вращаясь вокруг шарнира 15, а затем при вкладыша 22 будет находиться заподлицо с охлаждении (ток выключен) слегка отжатый торцом левой панели б, и правый участок пружиной 31 закрепляется крюком за фикмеханизма 19 возвращается в свою V-обсатор 14 механизм поворота 16. При расразную форму, отжатый пружиной 31 (не прямленном от нагревания фиксаторе 12, 15 показана) к правой панели б перекрытия. прикрепленном к панели перекрытия 6 меЗатем электроток подается на поворотный ханизм поворота 11 при нажиме пружины механизм 16, поворачивающий панель 6 пе31 принимает при охлаждении (при выклюрекрытия (фиг. 16) вокруг шарнира 15 до приченном токе) начальную V-образную форму. м ы к а н и я к стене 5, а фиксатор 12, 20 прикрепленный к панели перекрытия 6 при При подьеме панелей перекрытия 6 остывании поджимаемый пружиной 31, сги(фиг. 13) и стыковании торцов 17 панелей 6, бается в L-образную форму и закрепляет за закрепление в нишах 18 механизмы пемеханизм поворота 11 (фиг.12), а вместе с ремещения 19, они располагаются так, что ним панель 6 к панели 5. Затем включается их левый участок 20 касается торца 21 вкла- 25 электроток на фиксаторы 25 и 26 (фиг. 14, дыша 22 так, что его противоположный тоузел Г), которые распрямляются (вспоминая рец находится заподлицо с торцом 17 левой начальную форму), поворачивают стеновую панели 6 перекрытия до момента включения панель 8 вокруг шарнира 24 до примыкания электротока на левый участок 20 механизма к панели 7 пола, а при остывании прямоли19, а после включения участок 20, распрям- 30 нейный фиксатор 12, отжимаемый пружиляясь от нагревания (вспоминая начальную ной, приобретает L-образную форму, форму), выталкивает вкладыш 22 до упора в закрепляя тем самым механизм поворота правый участок механизма перемещения 19 23, а вместе с ним стеновую панель 8 к таким образом, что вкладыш 22 перекрывапанели пола 7. Затем включается электроет стык между панелями 13 (фиг. 17), образуя 35 ток на механизм поворота 29 (фиг. 19), и фикцельное балочное перекрытие. саторы 9, которые распрямляясь приводят к После выключения тока на левом участповороту панели 7 и 8 вокруг шарнира 10, ке 20 механизма перемещения, последний, примыканию к объединенным панелям 6 и 5 остывая и поджимаемый пружиной 31 вози закреплению фиксатора 9 (при его остывавращается в начальную V-образиую форму 40 нии и отжиме пружиной) к механизму пово(фиг. 18), рота 30, образуя цельный блок панелей, подготовленный для его подъема и переноМеханизм поворота 23 (фиг. 14) после са на транспортные средства после включевключения электротока, распрямляясь при ния э л е к т р о т о к а на ф и к с а т о р ы 26, нагревании, вспоминая начальную форму, поднимает полупанель поперечной стены 8 45 освобождающие образованные блоки панедо проектного положения вращением воклей от соединения с опорными элементами руг шарнира 24 до упора в опорный элемент 2. 2 и механизм поворота 25, при этом фиксаПружины 31, упоминающиеся в описатор 26 под электротоком распрямлен при нии, условно не во всех узлах показаны, т/к повороте панели 8 опускается на выступ 27 50 относятся к разработке рабочей документаопорного элемента 2 и, остывая при выклюции. ченном электротоке, образующимся крюМонтаж и демонтаж осуществляется с ком закрепляется за выступ 27, а затем при пульта управления электротоком в соответраспрямленном фиксаторе 12, разогретым ствующей последовательным нажатием пуот электротока, остывающий (после выклю- 55 с к а т е л е й . В о з м о ж н о , как в а р и а н т , чения электротока) механизм поворота 23, компьютерное управление. отжимаемый пружиной 31, принимает исПо аналогичной схеме может быть смонходную V-образую форму В результате потировано и демонтировано многоэтажное и следовательного включения и выключения многопролетное сборно-разборное здание (по разработанной схеме) электротока в ме(фиг.20). 9813 s /77 Jtfl і 6 9 _ І-і 9 О/ 'JZZXZZ^Ll ЄІ86 V Z С186 9813 фиг.і2 5 * ж* %> 9 Є186 9813 ФИГ,-76 >3£ГЛ В, 1 Ы g // • /X 1 /7/ s , /iz' CL86 si' 7 Ж'. /у///? 9813 в, в * \ J— г. .—.^JUjrTT' "XTtt . •ІмхГч ?.О Упорядник Замовлення Техред М.Моргентал 4553 Коректор Л. Пилипенко Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріма 101
