Об’ємний блок

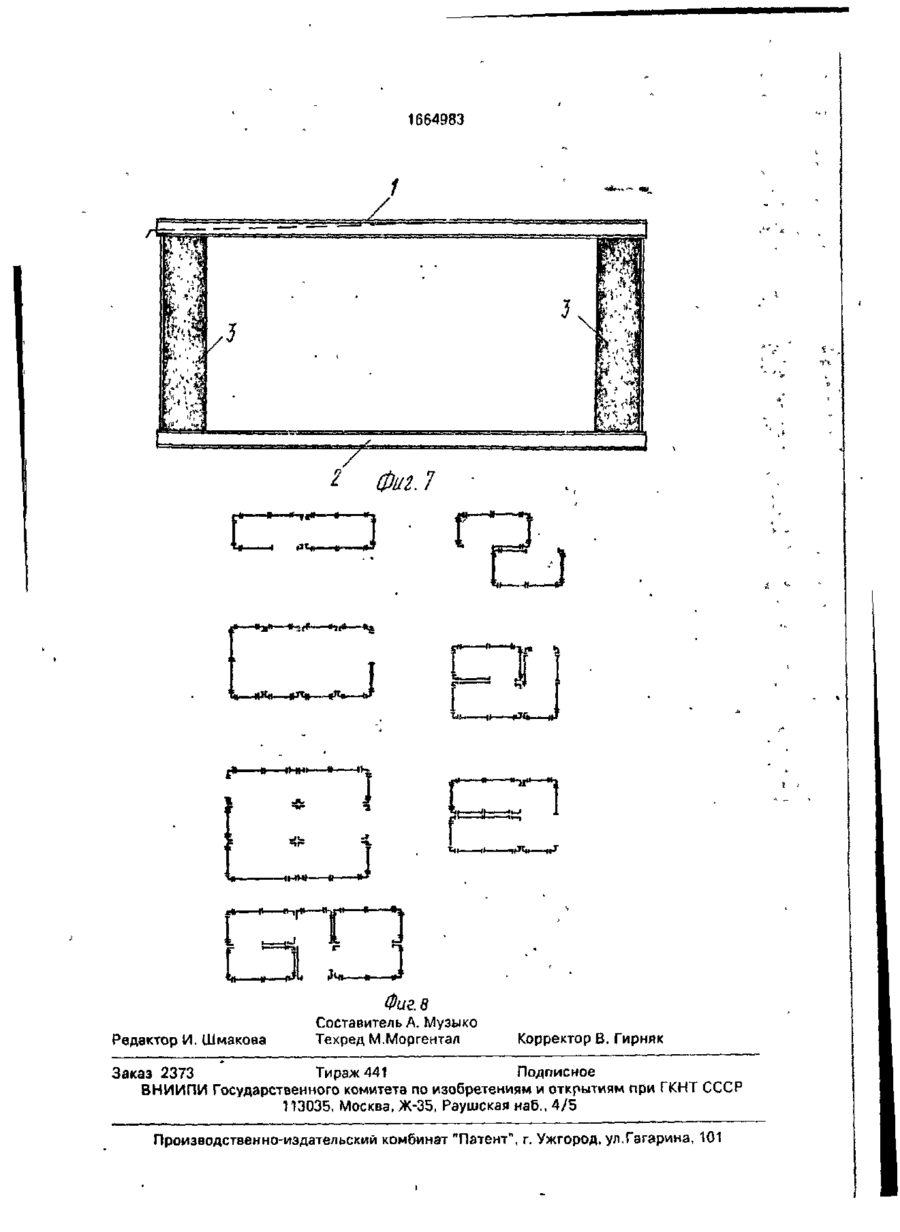

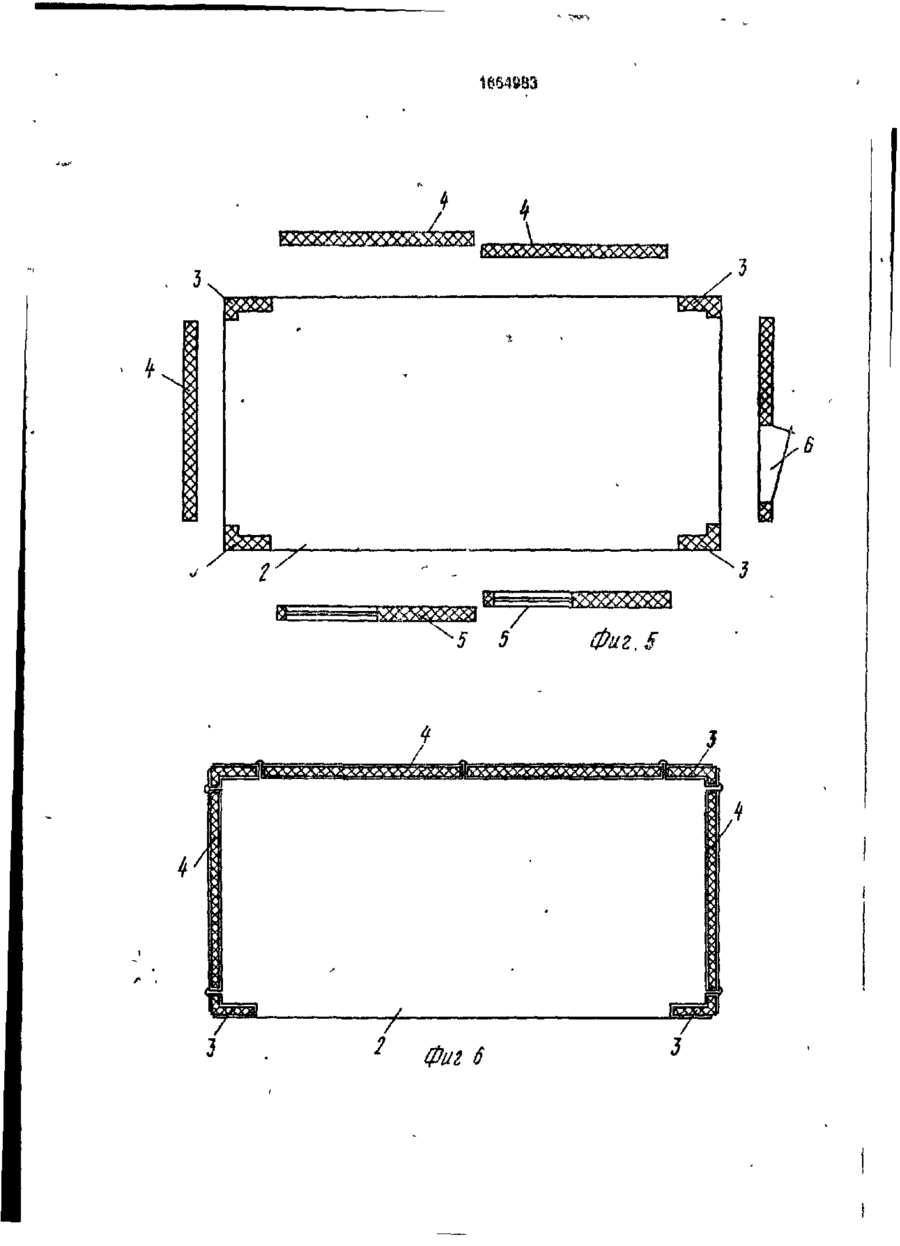

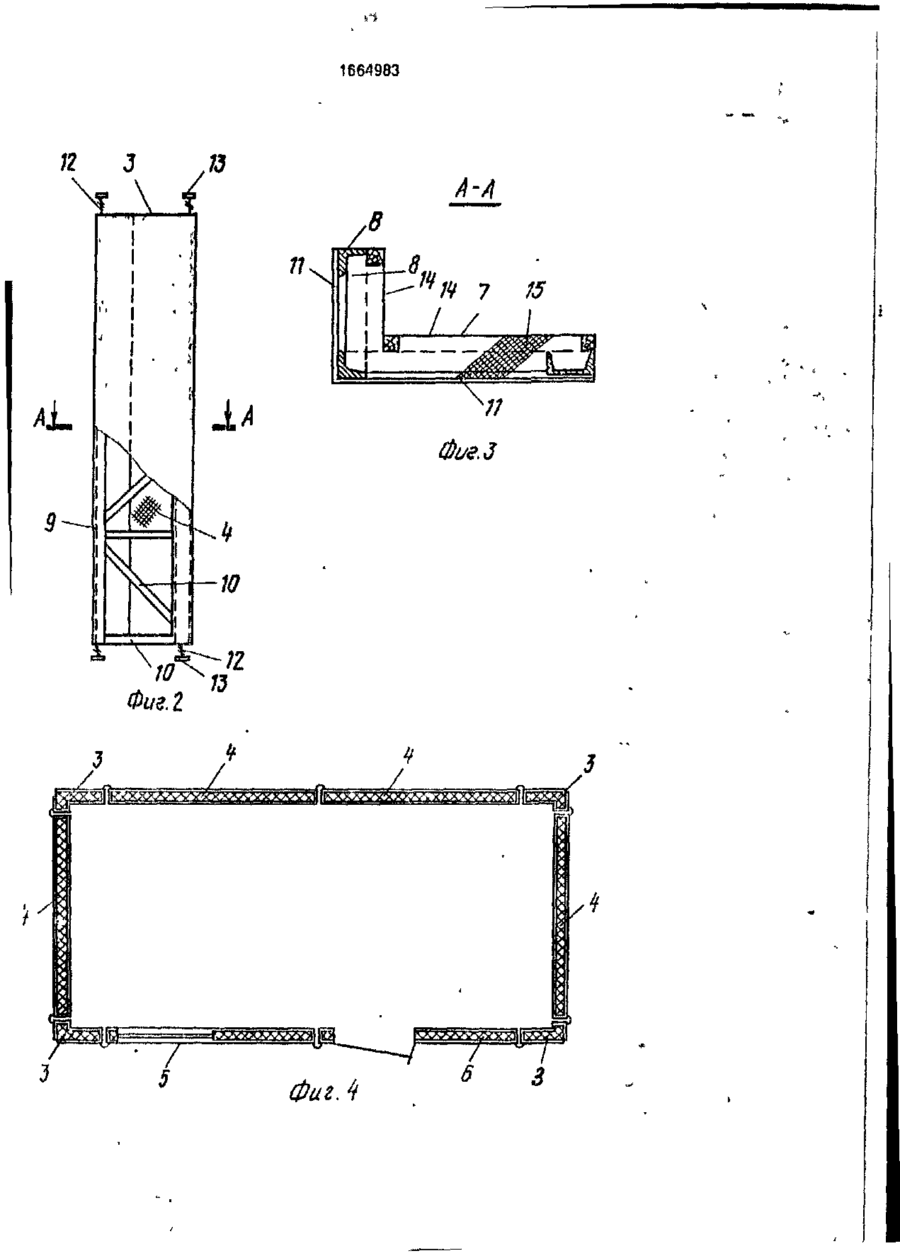

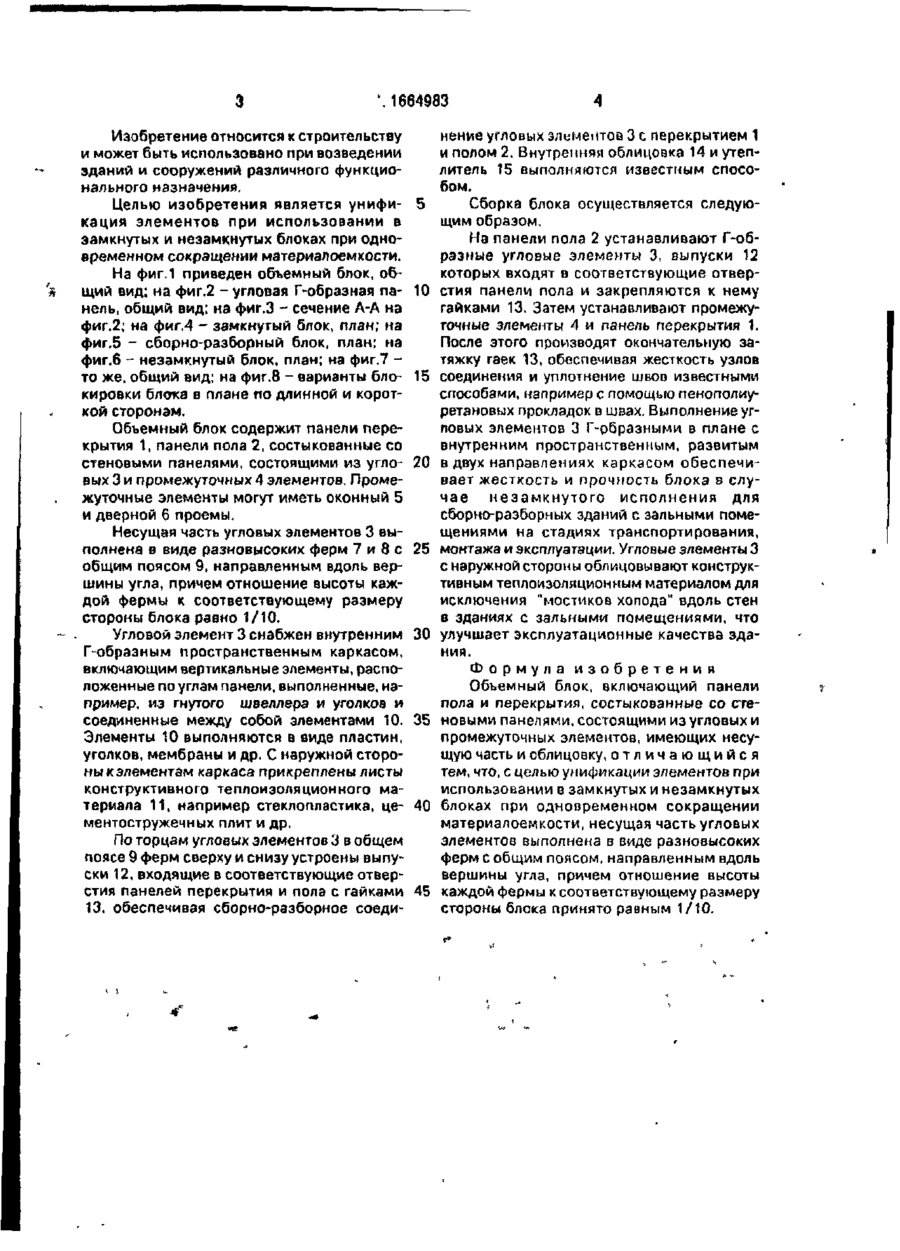

Изобретение относится к строительству и может быть использовано при ВОЗЇЇЄДЄНИИ зданий и сооружений различного функционального назначения. Целью изобретения является унификация элементов при использовании в замкнутых и незамкнутых блоках при одновременном сокращении материалоемкости. Объемный блок включает панели перекрытия 1 и пола 2, состыкованные со стеновыми панелями, состоящими из угловых 3 и промежуточных элементов, имеющих несущую часть и облицовку. Промежуточные панели могут иметь оконный 5 и дверной 6 проемы. Несущая часть угловых элементов 3 выполнена в виде разновысоких ферм с общим поясом, направленным вдоль вершины угла, причем отношение высоты каждой фермы к соответствующему размеру стороны блока принято равным 1/10. 8 ил. С оо со Фиг.1 \ 1664983 Изобретение относится к строительству и может быть использовано при возведении зданий и сооружений различного функционального назначения. Целью изобретения является унификация элементов при использовании в замкнутых и незамкнутых блоках при одновременном сокращении материалоемкости. На фиг.1 приведен объемный блок, общий вид; на фиг.2 - угловая Г-образная панель, общий вид; на фиг.З - сечение А-А на фиг.2; на фиг.4 - замкнутый блок, план; на фиг.5 - сборно-разборный блок, план; на фиг.6 - незамкнутый блок, план; на фиг.7 то же, общий вид; на фиг.8 - варианты блокировки блога в плане по длинной и короткой сторонам. Объемный блок содержит панели перекрытия 1, панели пола 2, состыкованные со стеновыми панелями, состоящими из угловых 3 и промежуточных 4 элементов. Промежуточные элементы могут иметь оконный 5 и дверной 6 проемы. Несущая часть угловых элементов 3 выполнена в виде разновысоких ферм 7 и 8 с общим поясом 9, направленным вдоль вершины угла, причем отношение высоты каждой фермы к соответствующему размеру стороны блока равно 1/10. Угловой элемент 3 снабжен внутренним Г-обраэным пространственным каркасом, включающим вертикальные элементы, расположенные по углам панели, выполненные, например, из гнутого швеллера и уголков и соединенные между собой элементами 10. Элементы 10 выполняются в виде пластин, уголков, мембраны и др. С наружной стороны кэлементам каркаса прикреплены листы конструктивного теплоизоляционного материала 11, например стеклопластика, цементостружечных плит и др. По торцам угловых элементов 3 в общем поясе 9 ферм сверху и снизу устроены выпуски 12, входящие в соответствующие отверстия панелей перекрытия и пола с гайками 13, обеспечивая сборно-разборное соеди 5 10 15 20 25 30 35 40 45 нение угловых алиментов 3 с перекрытием 1 и полом 2. Внутренняя облицовка 14 и утеплитель 15 выполняются известным способом, Сборка блока осуществляется следующим образом. На панели пола 2 устанавливают Т-образные угловые элементы 3, выпуски 12 которых входят в соответствующие отверстия панели пола и закрепляются к нему гайками 13. Затем устанавливают промежуточные элементы 4 и панель перекрытия 1. После этого производят окончательную затяжку гаек 13, обеспечивая жесткость узлов соединения и уплотнение швов известными способами, например с помощью пенополиуретановых прокладок в швах. Выполнение угловых элементов 3 Г-рбразными в плане с внутренним пространственным, развитым в двух направлениях каркасом обеспечивает жесткость и прочность блока в случае незамкнутого исполнения для сборно-разборных зданий с зальными помещениями на стадиях транспортирования, монтажа и эксплуатации. Угловые элементы 3 с наружной стороны облицовывают конструктивным теплоизоляционным материалом для исключения "мостиков холода" вдоль стен в зданиях с зальными помещениями, что улучшает эксплуатационные качества здания. Формула изобретения Объемный блок, включающий панели пола и перекрытия, состыкованные со стеновыми панелями, состоящими из угловых и промежуточных элементов, имеющих несущую часть и облицовку, о т л и ч а ю щ и й с я тем, что, с целью унификации элементов при использовании в замкнутых и незамкнутых блоках при одновременном сокращении материалоемкости, несущая часть угловых элементов выполнена в виде разновысоких ферм с общим поясом, направленным вдоль вершины угла, причем отношение высоты каждой фермы к соответствующему размеру стороны блока принято равным 1/10. 1664983 / В 11 A-A .8 If 14 7 \ t- ЙІ I/ 15 Фиг.З Фиг. 2 Г 7 7 5 5 Фиг. і 1664983 41 -* *• II г ~B—•—|J (•—їй -*и«—«і HHW Фиг. в Редактор И. Шмакова Составитель А. Музыко Текред М.Моргентал Корректор В. Гирняк Заказ 2373 Тираж 441 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
