Установка для виготовлення об’ємних елементів

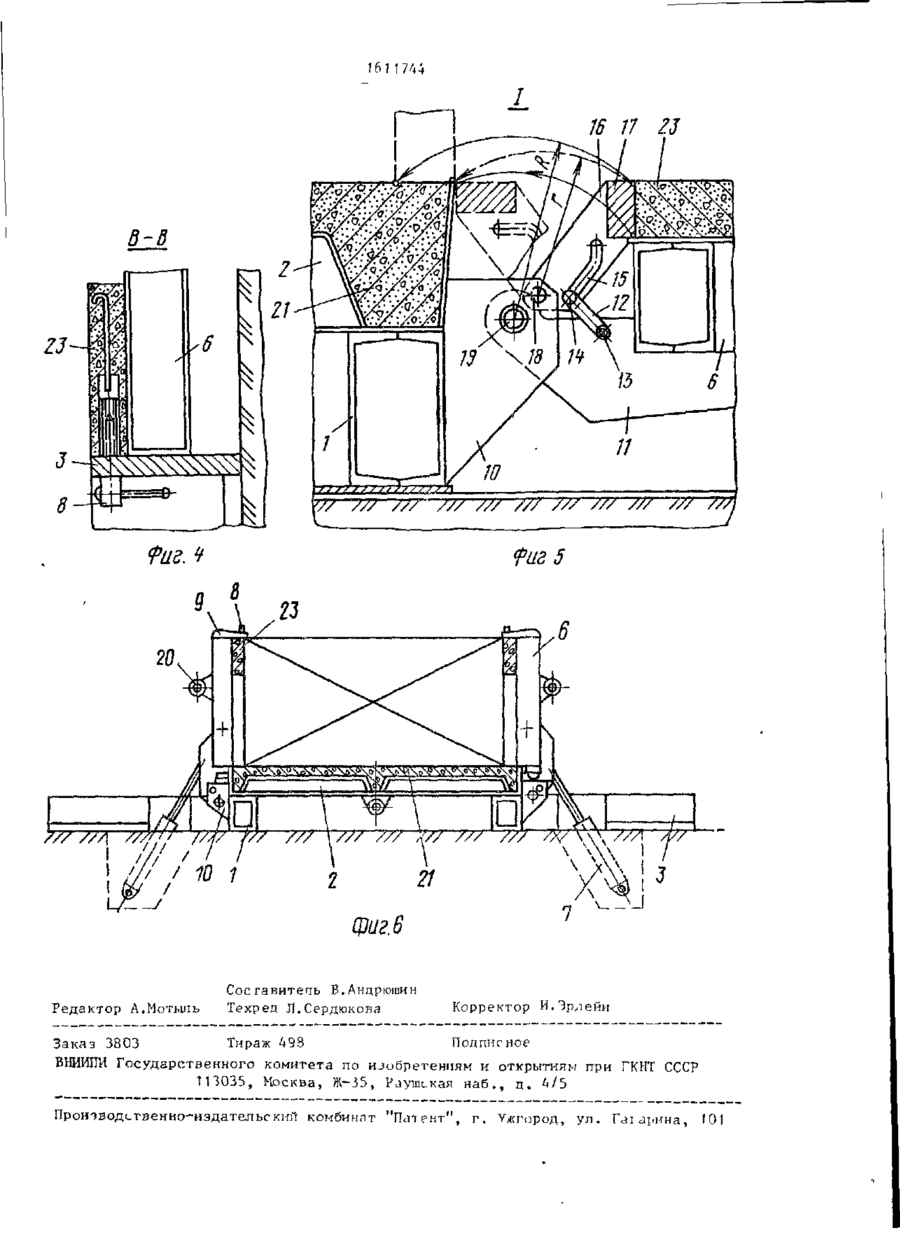

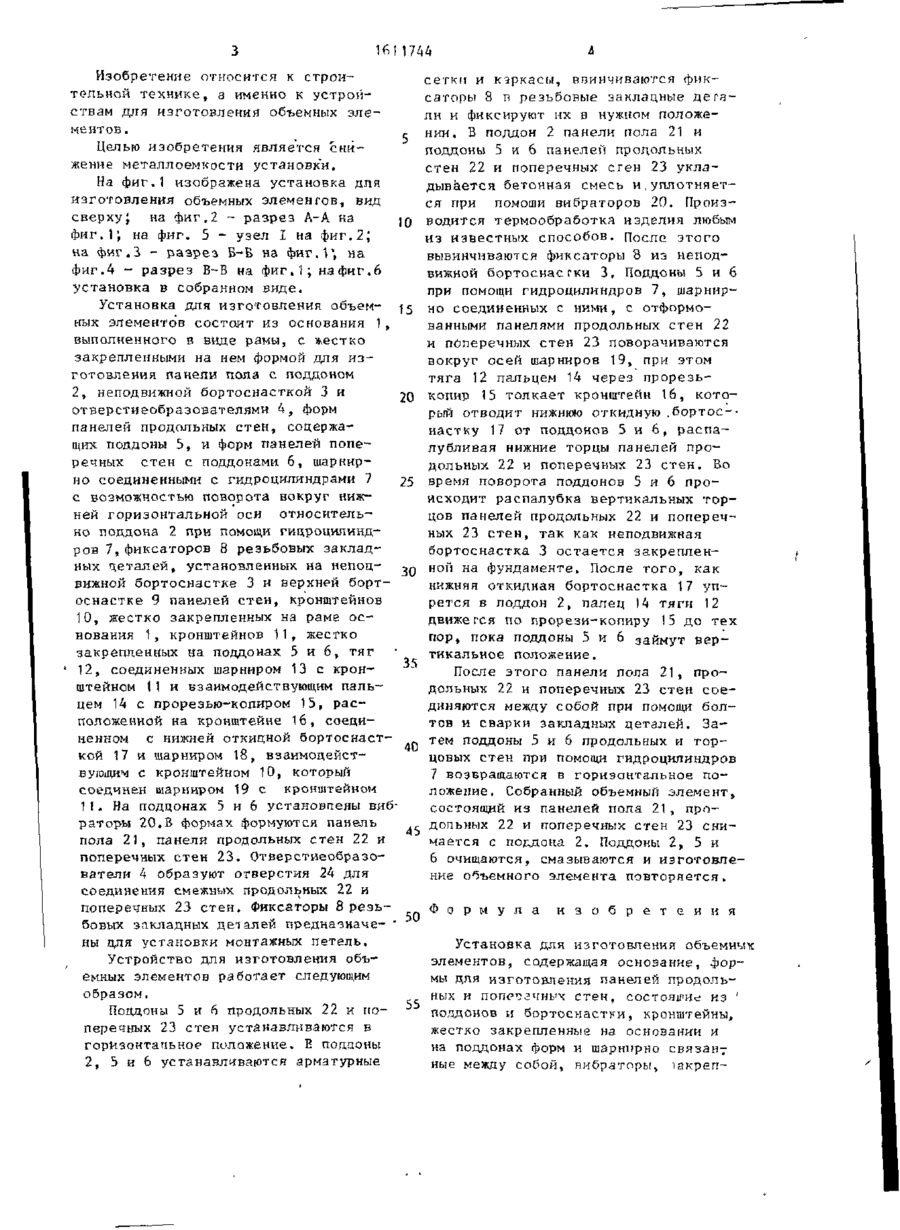

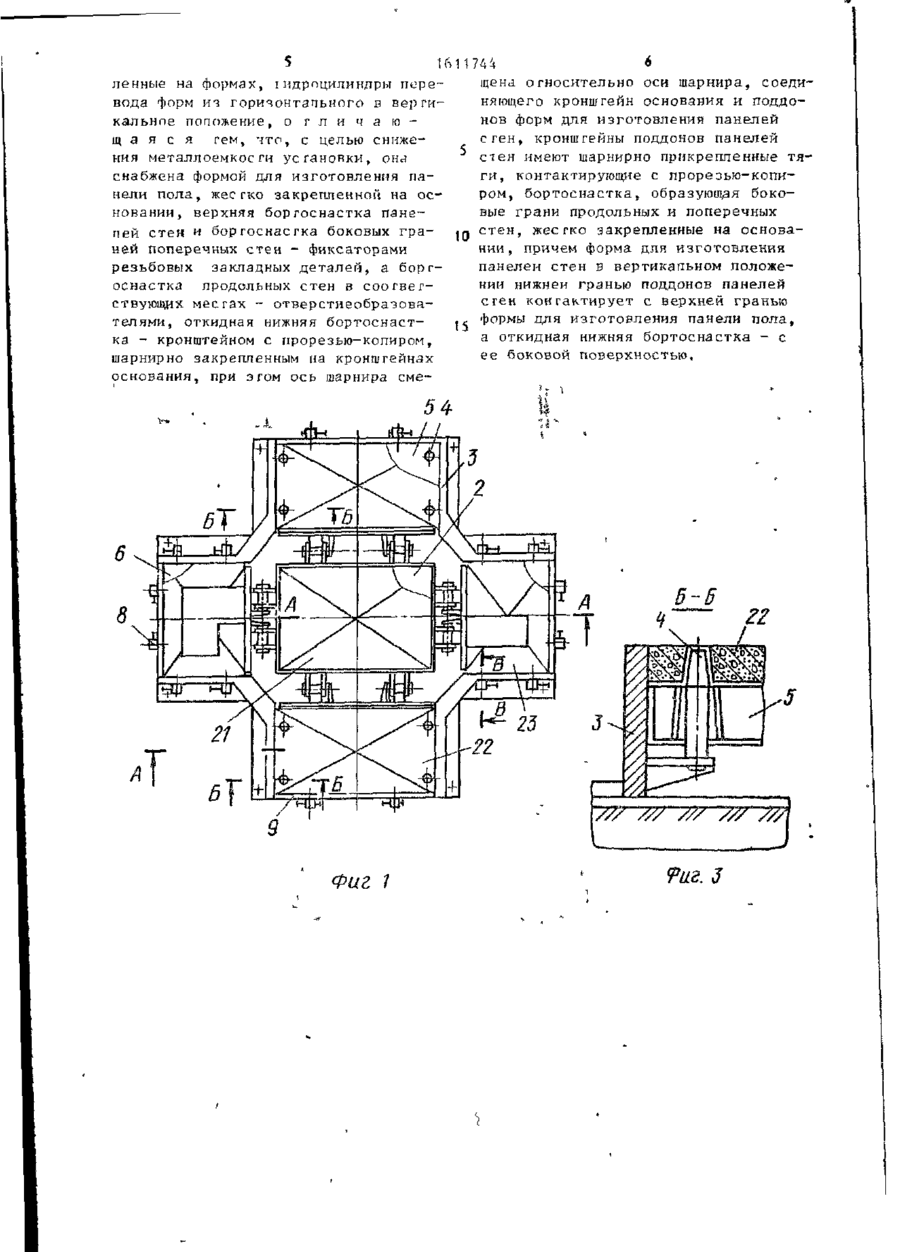

Изобретение о сносится к строительной технике, в частности к устройствам для изго говления объемных элементов из плоских m н е т е й . Цель изобре гения - снижение ме галлоемкое ги. Установка содержи і основание с жестко закрепаенным подтоном панели пола, непоавижную бортоснас гку 3, контактирующую с вертикальными А-А у /// /У/ f 1 101211 Фиг. 2 1744 Изобретение относится к строительной технике, а именно к устройствам для изготовления объемных э л е ментов. Целью изобретения является снижение металлоемкости установки. На фиг.1 изображена установка для изготовления объемных элементов, вид сверху; на фиг.2 - разрез А-А на ф и г . 1 ; на фиг. 5 - узел I на ф и г . 2 ; на фиг.З - р а з р е з Б-Б на ф и г . 1 ; на фиг.4 - р а з р е з Б-Б на фиг»1 і на фиг.6 установка в собранном виде. сетки и каркасы, ввинчиваются фиксаторы 8 п резьбовые закладные де гали и фиксируют их в нужном положении . В поддон 2 панели пола 21 и поддоны 5 и 6 панелей продольных стен 22 и поперечных сген 23 укладывается бетонная смесь и,уплотняется при помоши вибраторов 20. Производится термообработка изделия любым из известных способов. После этого вывинчиваются фиксаторы 8 из неподвижной бортоснасгки 3. Поддоны 5 и 6 при помощи гидроцилиндров 7, шарнирно соединенных с ними, с отформованными панелями продольных стен 22 и поперечных стен 23 поворачиваются вокруг осей шарниров 19, при этом тяга 12 пальцем 14 через прорезькопир 15 толкает кронштейн 16, который отводит нижнюю откидную .бортос-• настку 17 от поддонов 5 и 6, р а с п а лубливая нижние торцы панелей продольных 22 и поперечных 23 с т е н . Во время поворота поддонов 5 и 6 происходит распалубка вертикальных т о р цов панелей продольных 22 и поперечных 23 с т е н , так как неподвижная бортоснастка 3 остается закрепленной на фундаменте. После т о г о , как нижняя откидная бортоснастка 17 упрется в поддон 2, палец 14 тяги 12 движется по прорези-копиру 15 до тех пор, пока поддоны 5 и 6 займут в е р тикальное положение. После этого панели пола 2 1 , продольных 22 и поперечных 23 стен соединяются между собой при помощи болтов и сварки закладных деталей. З а тем поддоны 5 и 6 продольных и торцовых стен при помощи гидроцилиндров 7 возвращаются в горизонтальное положение. Собранный объемный элемент, состоящий из панелей пола 21, продопьных 22 и поперечных стен 23 снимается с поддона 2. Поддоны 2, 5 и 6 очищаются, смазываются и и з г о т о в л е ние объемного элемента повторяется. Установка для изготовления объем- 15 ных элементов состоит из основания 1, выполненного в виде рамы, с жестко закрепленными на нем формой для и з готовления панели попа с поддоном 2, неподвижной бортоснасткой 3 и 20 отверстиеобраэователями 4 , форм панелей продольных стен, содержащих поддоны 5, и форм панелей поперечных стен с поддонами 6, шарнирно соединенными с гидроцилиндрами 7 25 с возможностью поворота вокруг нижней горизонтальной оси относительно поддона 2 при помощи гицроцилиндров 7, фиксаторов 8 резьбовых закладных деталей» установленных на неподвижной бортоснастке 3 и верхней борт- 30 оснастке 9 панелей стен, кронштейнов 10, жестко закрепленных на раме основания 1, кронштейнов 11, жестко закрепленных на поддонах 5 и 6, тяг 12, соединенных шарниром 13 с кронштейном І1 и взаимодействующим пальцем 14 с прорезью-копиром 15, р а с положенной на кронштейне 16, соединенном с нижней откидной бортоснасткой 17 и шарниром 18, взаимодействующим с кронштейном 10, который соединен шарниром 19 с кронштейном 11. На поддонах 5 и 6 установлены вибраторы 20.В формах формуются панель пола 21, панели продольных стен 22 и поперечных стен 2 3 . Отверстиеобразователи 4 образуют отверстия 24 для соединения смежных продольных 22 и поперечных 23 стен. Фиксаторы 8 р е з ь Ф о р м у л а и з о б р е т е н и я бовых закладных деталей предна-значе- ' 50 ны для установки монтажных петель. Установка для изготовления объемных Устройство для изготовления объэлементов, содержащая основание, форемных элементов работает следующим мы для изготовления панелей продольобразом. ных и попо^зчных стен, состояние из ' Поддоны 5 и в продольных 22 и по- 55 поддонов и бортоснастки, кронштейны, перечных 23 стен устанавливаются в жестко закрепленные на основании и горизонтапьное положение. Б подаоны на поддонах форм и шарнпрно связан7 2, 5 и 6 устанавливаются арматурные ные между собой, вибраторы, чакреп ленные на формах, і идрпцилиндры перещена относительно оси шарнира, соедивода форм из горияонтапьного в вертиняющего кронштейн основания и поддокальное положение, о г л и ч а ю нов форм для изготовления панелей щ а я с я гем, что, с целью снижес т е н , кронштейны поддонов панелей ния металлоемкости установки, они стен имеют шарнирно прикрепленные тяснабжена формой для изготовления паги , контактирующие с прорезью-копинели пола у жес гко закрепленной на осром, бортоснастка, образующая боконовании, верхняя боргоснастка паневые грани продольных и поперечных пей стен и боргоснасгка боковых грас т е н , жес гко закрепленные на основа(О ней поперечных стен - фиксаторами нии, причем форма для изготовления резьбовых закладных деталей, а боргпанелей стен в вертикальном положеоснастка продольных стен в соответнии нижней гранью поддонов панелей ствующих местах - отверстиеобразовас ген кон тактирует с верхней гранью телями, откидная нижняя бортоснастФормы для изготовления панели пола, ка - кронштейном с прорезью-копиром, а откидная нижняя бортоснастка - с шарнирно закрепленным на кронштейнах ее боковой поверхностью. основания, при этом ось шарнира сме~ ZZ Фиг 1 Риг.З 161 1744 16 17 ІЗ 3-в V/ /77 77/ " /// /// /// /77 /// /// 7// /// Фиг. ч Риг 5 6 /// \ /У/ /// ){// /// Редактор А.Мотыль Сое ґавитеггь В. Анцрюшин Техред Л.Сердюкова Корректор И.Эр,ієни Заказ 3803 Тираж 498 Подписное В И Т Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Проичводственно-издательскиії комбинат "Патент", г. Ужгород, ул. Гаїарина, 101
