Спосіб повірки масштабного перетворювача напруги бутенка олега григоровича

Номер патенту: 99183

Опубліковано: 25.07.2012

Автор: Бутенко Олег Григорович

Є ще 4 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб повірки масштабного перетворювача напруги, що включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням двох вимірювальних приладів, кожен з яких приєднують до виводів обох масштабних перетворювачів напруги, причому до виводів кожного з масштабних перетворювачів напруги попередньо підключають відповідне джерело високої напруги, а порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги, після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги, який відрізняється тим, що вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги проводять при нерівності значень високих та низьких напруг масштабних перетворювачів напруги, причому при вимірюванні значення напруги між високовольтними виводами масштабних перетворювачів напруги додатково вимірюють значення напруги між низьковольтними виводами масштабних перетворювачів напруги, а потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, за формулою:

, де

 - значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень високих та низьких напруг масштабних перетворювачів напруги;

 - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг масштабних перетворювачів напруги;

 - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при нерівності значень високих та низьких напруг масштабних перетворювачів напруги.

2. Спосіб за п. 1, який відрізняється тим, що низьку та високу напруги масштабних перетворювачів напруги змінюють, порівнюють та вимірюють по амплітуді та фазі.

Текст

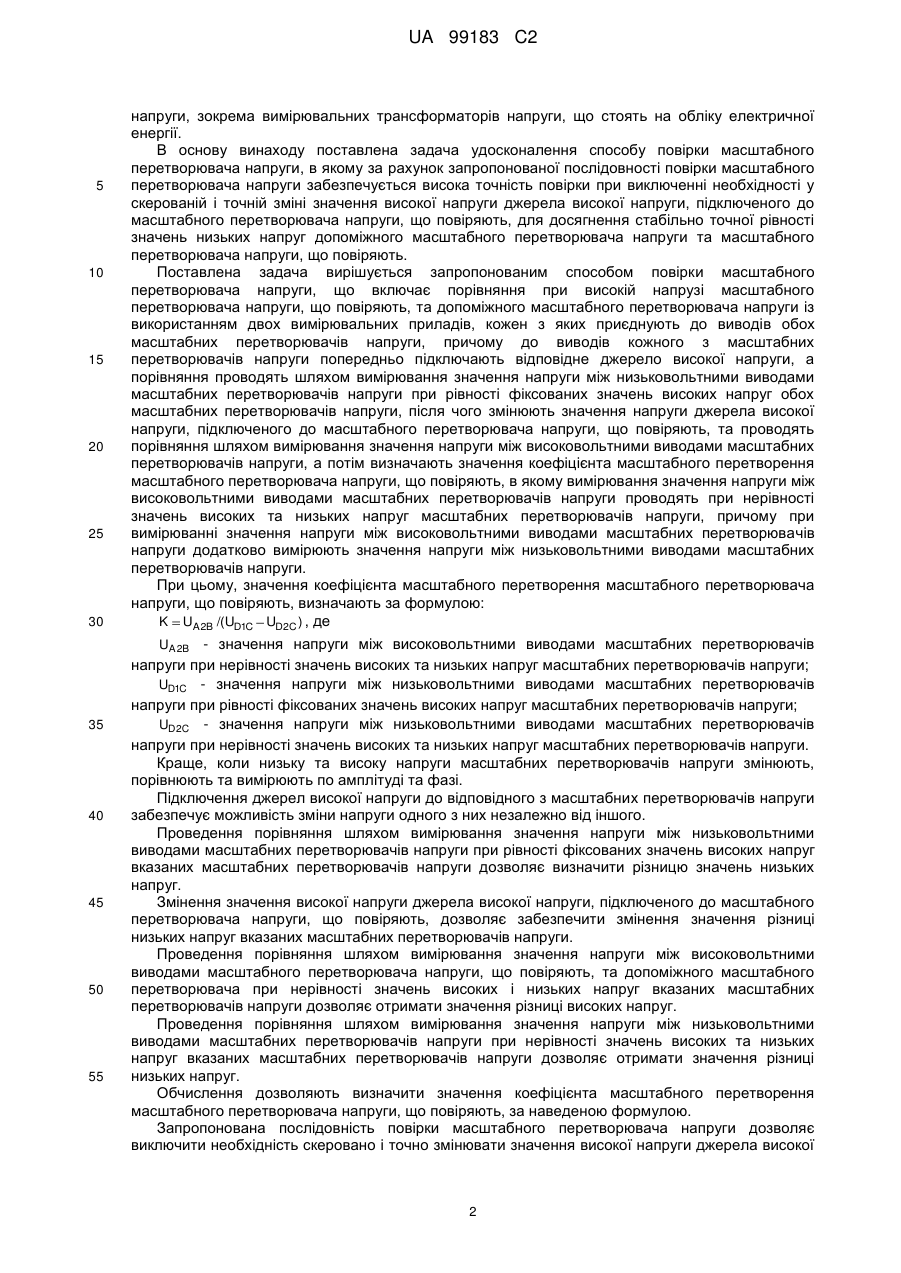

Реферат: Спосіб повірки масштабного перетворювача напруги належить до галузі електровимірювальної техніки та може застосовуватись для повірки масштабних перетворювачів напруги. Спосіб включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням двох вимірювальних приладів, кожен з яких приєднують до виводів обох масштабних перетворювачів напруги, причому до виводів кожного з масштабних перетворювачів напруги попередньо підключають відповідне джерело високої напруги. Порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги. Після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги, а потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють. При цьому вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги проводять при нерівності значень високих та низьких напруг масштабних перетворювачів напруги, причому при вимірюванні значення напруги між високовольтними виводами масштабних перетворювачів напруги додатково UA 99183 C2 (12) UA 99183 C2 вимірюють значення напруги між низьковольтними виводами масштабних перетворювачів напруги. Запропонований винахід забезпечує високу точність повірки при виключеній необхідності у скерованій точній зміні значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної точної рівності значень низьких напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. UA 99183 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі електровимірювальної техніки та може бути застосований для повірки масштабних перетворювачів електричної напруги. Відомий спосіб повірки масштабного перетворювача напруги (а. с. СРСР № 935844, кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, з допоміжним масштабним перетворювачем напруги за допомогою вимірювального приладу, приєднаного до низьковольтних виводів вказаних масштабних перетворювачів напруги. Причому при фіксованій напрузі на високовольтних виводах масштабних перетворювачів напруги вимірювальним приладом заміряють величину напруги між низьковольтними виводами масштабних перетворювачів напруги та величину напруги на низьковольтних плечах масштабного перетворювача напруги, що повіряють, і допоміжного масштабного перетворювача напруги, а потім визначають значення коефіцієнта масштабного перетворення за формулою. Зазначений спосіб дозволяє проводити повірку масштабних перетворювачів напруги з використанням допоміжного масштабного перетворювача напруги, який повинен бути еталонним, що не завжди є можливим. Відомий спосіб повірки масштабного перетворювача напруги (а. с. СРСР № 1273858, кл. МПК: G01R 35/00), оснований на досягненні рівності вихідних напруг еталонного масштабного перетворювача напруги і масштабного перетворювача напруги, що повіряють, та вимірюванні різниці їх напруг живлення, причому для розширення функціональних можливостей шляхом врахування кутової похибки масштабного перетворювача напруги, що повіряють, при живленні напругою змінного струму, змінюють напругу живлення одного з масштабних перетворювачів напруги по амплітуді і фазі, вимірюють кут зсуву фаз між напругами живлення обох масштабних перетворювачів напруги та за результатами вимірювань визначають похибку за формулою. Зазначений спосіб дозволяє проводити вимірювання амплітудної і кутової похибки масштабних перетворювачів напруги та може бути застосований для повірки масштабних перетворювачів напруги. Недоліком відомого способу повірки масштабного перетворювача напруги є необхідність використання еталонного масштабного перетворювача напруги, що не завжди є можливим. Найбільш близьким до способу повірки масштабного перетворювача напруги, що заявляється, є спосіб повірки масштабного перетворювача напруги (патент України на винахід № 83909, дата публікації - 26.08.2008 р., кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, із допоміжним масштабним перетворювачем напруги з використанням вимірювальних приладів, які приєднують до виводів вказаних масштабних перетворювачів напруги. При цьому попередньо підключають джерела високої напруги до кожного із масштабних перетворювачів напруги. Причому порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при фіксованому значенні напруги на високовольтному виводі допоміжного масштабного перетворювача напруги. Після чого, при вказаній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача напруги змінюють значення високої напруги джерела, яке підключене до масштабного перетворювача напруги, що повіряють, таким чином, щоб зрівняти значення низьких напруг обох масштабних перетворювачів напруги. Далі при вказаній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача напруги проводять порівняння шляхом вимірювання напруги між високовольтними виводами масштабних перетворювачів напруги. Після чого визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють. Зазначений спосіб дозволяє проводити повірку масштабного перетворювача напруги при наявності допоміжного масштабного перетворювача напруги. При цьому визначення значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, можливе лише при скерованій точній зміні значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб досягти точної рівності значень низьких напруг обох масштабних перетворювачів напруги. Недоліком відомого способу є необхідність скеровано та точно змінювати значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення точної рівності значень низьких напруг масштабного перетворювача напруги, що повіряють, і допоміжного масштабного перетворювача напруги. Однак забезпечити вказану скеровану точну зміну значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, практично неможливо як у лабораторних умовах, так і на місці експлуатації високовольтних масштабних перетворювачів 1 UA 99183 C2 5 10 15 20 25 30 35 40 45 50 55 напруги, зокрема вимірювальних трансформаторів напруги, що стоять на обліку електричної енергії. В основу винаходу поставлена задача удосконалення способу повірки масштабного перетворювача напруги, в якому за рахунок запропонованої послідовності повірки масштабного перетворювача напруги забезпечується висока точність повірки при виключенні необхідності у скерованій і точній зміні значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільно точної рівності значень низьких напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. Поставлена задача вирішується запропонованим способом повірки масштабного перетворювача напруги, що включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням двох вимірювальних приладів, кожен з яких приєднують до виводів обох масштабних перетворювачів напруги, причому до виводів кожного з масштабних перетворювачів напруги попередньо підключають відповідне джерело високої напруги, а порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги, після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги, а потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, в якому вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги проводять при нерівності значень високих та низьких напруг масштабних перетворювачів напруги, причому при вимірюванні значення напруги між високовольтними виводами масштабних перетворювачів напруги додатково вимірюють значення напруги між низьковольтними виводами масштабних перетворювачів напруги. При цьому, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, визначають за формулою: K UA 2B /(UD1C UD2C ) , де UA 2B - значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень високих та низьких напруг масштабних перетворювачів напруги; UD1C - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг масштабних перетворювачів напруги; UD2C - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при нерівності значень високих та низьких напруг масштабних перетворювачів напруги. Краще, коли низьку та високу напруги масштабних перетворювачів напруги змінюють, порівнюють та вимірюють по амплітуді та фазі. Підключення джерел високої напруги до відповідного з масштабних перетворювачів напруги забезпечує можливість зміни напруги одного з них незалежно від іншого. Проведення порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг вказаних масштабних перетворювачів напруги дозволяє визначити різницю значень низьких напруг. Змінення значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, дозволяє забезпечити змінення значення різниці низьких напруг вказаних масштабних перетворювачів напруги. Проведення порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача при нерівності значень високих і низьких напруг вказаних масштабних перетворювачів напруги дозволяє отримати значення різниці високих напруг. Проведення порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при нерівності значень високих та низьких напруг вказаних масштабних перетворювачів напруги дозволяє отримати значення різниці низьких напруг. Обчислення дозволяють визначити значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, за наведеною формулою. Запропонована послідовність повірки масштабного перетворювача напруги дозволяє виключити необхідність скеровано і точно змінювати значення високої напруги джерела високої 2 UA 99183 C2 5 10 15 напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної і точної рівності значень низьких напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. Запропонований винахід пояснюється кресленнями, де зображено на: Фіг. 1 - принципова блок-схема, що реалізує спосіб, який заявляють; Фіг. 2 - принципова блок-схема, що реалізує традиційний спосіб, де: 1 - джерело високої напруги; 2 - джерело високої напруги; 3 - масштабний перетворювач напруги, що повіряють; 4 - допоміжний масштабний перетворювач напруги; 5 - вимірювальний прилад; 6 - вимірювальний прилад. Фіг. 3 - векторна діаграма напруг при масштабному перетворюванні напруг змінної сили струму, де: UOA - висока напруга джерела високої напруги 1; UOA1 - висока напруга масштабного перетворювача напруги 3, що повіряють, при рівності 20 фіксованих значень високих напруг масштабних перетворювачів напруги 3 і 4; UOA 2 - висока напруга масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4; UOB - висока напруга джерела високої напруги 2; UA1B - значення напруги між високовольтними виводами масштабних перетворювачів 25 30 35 40 45 50 напруги 3 і 4 при рівності фіксованих значень високих напруг масштабних перетворювачів напруги 3 і 4; UA 2B - значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4; UD2O - низька напруга допоміжного масштабного перетворювача напруги 4; UD1O - низька напруга масштабного перетворювача напруги 3, що повіряють, при рівності фіксованих значень високих напруг масштабних перетворювачів напруги 3 і 4; UD2O - низька напруга масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4; UD1C - напруга між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 при рівності фіксованих значень високих напруг масштабних перетворювачів напруги 3 і 4; UD2C - напруга між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4. Запропонований спосіб реалізовують наступним чином. Підключають джерело високої напруги 1 до виводів масштабного перетворювача напруги 3, що повіряють, а джерело високої напруги 2 - до виводів допоміжного масштабного перетворювача напруги 4. Два вимірювальні прилади 5 і 6 приєднують до виводів кожного з масштабних перетворювачів напруги 3 і 4. Значення високих напруг UOA та UOB джерел високої напруги 1 і 2, що регулюються, встановлюють рівними номінальному значенню вхідної напруги масштабного перетворювача напруги 3, що повіряють (фіг. 1). Далі проводять порівняння шляхом вимірювання значень низьких напруг масштабного перетворювача напруги 3, що повіряють, (UD1O ) та допоміжного масштабного перетворювача напруги 4 (UCO ) при рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5. Після чого довільно змінюють значення напруги джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють. Далі проводять порівняння шляхом вимірювання значень високих напруг масштабного перетворювача напруги 3, що повіряють, (UOA 2 ) і допоміжного масштабного перетворювача напруги 4 (UOB ) за допомогою вимірювального приладу 6 та шляхом вимірювання значень низьких напруг масштабного перетворювача напруги 3, що повіряють, (UD2O ) і допоміжного 3 UA 99183 C2 5 10 15 20 масштабного перетворювача напруги 4 (UCO ) за допомогою вимірювального приладу 5 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4. За результатами визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за наведеною формулою. Були проведені експерименти з повірки масштабних перетворювачів напруги, для яких відомі значення коефіцієнтів масштабного перетворення, за допомогою способу, що заявляють, та традиційним способом. 1. Була проведена повірка масштабного перетворювача напруги постійної сили струму при наступних умовах: значення номінальної високої напруги - Uвн 10000В ; значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють - K199 ; значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача напруги 4 K2 100 . Традиційний спосіб. До виводів масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги постійної сили струму 1, значення напруги якого дорівнює номінальному значенню напруги масштабних перетворювачів напруги 4 10000B, (UOA UOB ) . Тоді значення вихідних напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO UAO / K1 10000 / 99 1011(B) ; , UCO 25 30 35 UOB / K2 10000 / 100 100(B) . Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UCO UDO UCO 101(B) . , Значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4: UOA UOB UDO K1 UCO K2 . Після цього визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 UCO / UDO K2 (UDO UDC ) / UDO K2 (1 UDC / UDO ) K2 (1 101/ 10101) 100 99 . , , Спосіб, що заявляють. До виводів масштабного перетворювача напруги 3, що повіряють, та допоміжного масштабного перетворювача 4 (фіг. 1) підключають відповідні джерела високої напруги постійної сили струму 1 і 2 рівних між собою високої напруги UOA та UOB , значення якої дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 10000B . При рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги 3 і 4 значення напруги між низьковольтними виводами відповідно: UD1O UAO1 / K1 10000 / 99 1010101(B) ; , 40 UCO UOB / K2 10000 / 100 100(B) . Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при рівності фіксованих значень високих напруг масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UD1C UD1O UCO 1010101(B) . , 45 Нехай значення напруги UOA джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, під час проведення вимірювань змінилося на 20 % і дорівнює 9800 В. Тоді значення низької напруги на низьковольтних виводах масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4: UD2O UOA 2 / K1 9800 / 99 98,989899(B) . Тоді значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4, що фіксують за допомогою вимірювального приладу 5: UD2C UD2O UCO 98,989899 100 1010101(B) . , 50 4 UA 99183 C2 5 10 15 20 25 Після цього проводять порівняння за допомогою вимірювального приладу 6 шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4, яке фіксують за допомогою вимірювального приладу 5: UA2B UOB UOA 2 10000 9800 200(B) . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K UA2B /(UD1C UD2C ) 200 /(1010101 1010101 200 0,495 99 . , , ) Отже, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають, при зміні значення високої напруги UOA джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, під час вимірювання на 20 %. 2. Була проведена повірка вимірювальних систем високої напруги "ВСВН - 0,8 - 100 М", що призначені для масштабного перетворення і вимірювання напруги постійної сили струму до 100 кВ при наступних умовах: значення номінального коефіцієнта масштабного перетворення - Kн 100 ; значення номінальної високої напруги - Uвн 10000B ; значення номінальної низької напруги - Uнн 10В ; коефіцієнт масштабного перетворення масштабного перетворювача напруги 3, що повіряють - K1 999 ; коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги 4 K2 1001. Традиційний спосіб. До масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги постійної сили струму 1, значення напруги якого дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 1000B (UOA UOB ) . Тоді значення низької напруги масштабних перетворювачів напруги 3 та 4 відповідно: UDO UAO1 / K1 10000 / 999 10,01(B) ; UCO 30 35 40 45 10000 / 1001 9,99 (B) . Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UCD UDO UCO 0,02 (B) . Значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4 відповідно: UOA UOB UDO K1 UCO K2 . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 UCO / UDO K2 (UDO UDC ) / UDO K2 (1 UDC / UDO ) K2 (1 102 / 10,01) 1001 999 . , Спосіб, що заявляють. До виводів масштабного перетворювача напруги 3, що повіряють, та допоміжного масштабного перетворювача 4 (фіг. 1) підключають відповідні джерела високої напруги постійної сили струму 1 і 2 рівних між собою високої напруги UOA та UOB , значення якої дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 10000B . При рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги 3 і 4 значення напруги між низьковольтними виводами відповідно: UD1O UO1A / K1 10000 / 999 10,01001001 B) ; ( UCO 50 UOB / K2 UOB / K2 10000 / 1001 9,9900999(B) . Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при рівності фіксованих значень високих напруг масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UD1C UD1O UCO 10,01001001 9,99000999 0,02000002(B) . 5 UA 99183 C2 5 10 15 20 25 30 35 Нехай значення напруги UOA джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, під час проведення вимірювань змінилося на 20 % і дорівнює 9800 В. Тоді значення низької напруги на низьковольтних виводах масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4: UD2C UOA 2 / K1 9800 / 999 9,8098098098(B) . Тоді значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4, що фіксують за допомогою вимірювального приладу 5: UD2C UD2O UCO 9,8098098098 9,99000999 0,1802001802(B) . Після цього проводять порівняння за допомогою вимірювального приладу 6 шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4, яку фіксують за допомогою вимірювального приладу 5: UA2B UOB UOA 2 10000 9800 200(B) . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K UA2B /(UD1C UD2C ) 200 /(0,02000002 0,1802001802 200 / 0,2002002002 999 . ) Отже, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають, при зміні значення високої напруги UOA джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, під час вимірювання на 20 %. 3. Була проведена повірка масштабного перетворювача напруги змінної сили струму при наступних умовах: значення номінального коефіцієнта масштабного перетворення - Kн 4 ; значення номінальної високої напруги - Uвн 10000B ; значення номінальної низької напруги - Uнн 10В ; коефіцієнт масштабного перетворення масштабного перетворювача напруги 3, що повіряють, - K1 3,9 30 3,9 cos 30 j 3,9 sin30 ; коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги 4 K 2 4,1 45 4,1cos 45 j 4,1sin45 . Традиційний спосіб. До масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги змінної сили струму 1, значення напруги якого дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 1000B (UOA UOB ) . Тоді значення низьких напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO UOA / K1 100 / 3,9 30 25,641 30 22,206 j 12,821(B) ; 40 45 100 / 4,1 45 K1 UOB / K 2 UCO / UDO K 2 24,390 (UDo UDC ) K 2 (1 ((4,959 j4,426) / 25,641 50 45 17,247 j 17,247 (B) . Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UCD UDO UCO (22,206 17,247) j(17,247 12,821) (4,959 j4,426) (B) . Значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4 відповідно: UOA UOB UDO K1 UCO K2 . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: UCD  (1 UDC / UDO K 2 30 ) 4,1 45 3,9 30 . Спосіб, що заявляють. До виводів масштабного перетворювача напруги 3, що повіряють, та допоміжного масштабного перетворювача 4 (фіг. 1) підключають відповідні джерела високої напруги змінної сили струму 1 і 2 рівних між собою високої напруги UOA та UOB , значення якої дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 та 4 100B . 6 UA 99183 C2 При рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги 3 і 4 значення напруги між низьковольтними виводами відповідно (фіг. 3): UD1O UOA1 / K1 100 / 3,9 30 25,641 30 22,206 j12,821 B) ; ( UCO UOB / K 2 100 / 4,1 45 24,390 45 17,247 j17,247(B) . 5 Після чого проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при рівності фіксованих значень високих напруг масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UD1C UOD1 UCO (22,206 17,247) j(17,247 12,821) 4,959 j4,426 6,647 4175 (B) . , 10 Нехай значення напруги UOA джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, під час проведення вимірювань змінилося на 10 % по 20 B . амплітуді і на кут 20 по фазі та дорівнює 90 Тоді значення низької напруги на низьковольтних виводах масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4: UD2O UOA 2 / K1 90 20 / 3,9 30 23,077 50 14,834 j17,678 (B) . Тоді значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4, що фіксують за допомогою вимірювального приладу 5: UD2C UD2O UCO 14,834 j17,678 (17,247 j17,247) 2,413 j0,976 2,603 157,99 . Після цього проводять порівняння за допомогою вимірювального приладу 6 шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів 3 і 4 при нерівності значень високих та низьких напруг масштабних перетворювачів напруги 3 і 4, яку фіксують за допомогою вимірювального приладу 5: UA 2B UOB UOA 2 100 90 20 100 84,572 j30,782 15,428 j30,782 34,432 63,38 (B) . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: 15 20 25 K UA 2B /(UD1C UD2C ) 34,432 63,38 /( 4,959 j4,426 2,413 j0,976) 34,432 63,38 /(7,372 j5,402) 30 35 40 34,432 63,38 / 8,829 3,38 3,9 30 . Отже, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають, при зміні значення високої напруги UOA джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, під час вимірювання на 10 % по амплітуді і на кут 20 по фазі. Таким чином, запропонований спосіб повірки масштабного перетворювача напруги дозволяє забезпечити високу точність повірки при виключеній необхідності у скерованій точній зміні значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної точної рівності значень низьких напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. При цьому, запропонований спосіб повірки дозволяє прискорити процес повірки і робить його ефективнішим та дешевшим. ФОРМУЛА ВИНАХОДУ 45 50 1. Спосіб повірки масштабного перетворювача напруги, що включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням двох вимірювальних приладів, кожен з яких приєднують до виводів обох масштабних перетворювачів напруги, причому до виводів кожного з масштабних перетворювачів напруги попередньо підключають відповідне джерело високої напруги, а порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг обох масштабних перетворювачів напруги, після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги, який відрізняється тим, що вимірювання значення 7 UA 99183 C2 5 10 15 напруги між високовольтними виводами масштабних перетворювачів напруги проводять при нерівності значень високих та низьких напруг масштабних перетворювачів напруги, причому при вимірюванні значення напруги між високовольтними виводами масштабних перетворювачів напруги додатково вимірюють значення напруги між низьковольтними виводами масштабних перетворювачів напруги, а потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, за формулою: K UA 2B /(UD1C UD2C ) , де UA 2B - значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень високих та низьких напруг масштабних перетворювачів напруги; UD1C - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при рівності фіксованих значень високих напруг масштабних перетворювачів напруги; UD2C - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при нерівності значень високих та низьких напруг масштабних перетворювачів напруги. 2. Спосіб за п. 1, який відрізняється тим, що низьку та високу напруги масштабних перетворювачів напруги змінюють, порівнюють та вимірюють по амплітуді та фазі. 8 UA 99183 C2 9 UA 99183 C2 Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
