Спосіб повірки масштабного перетворювача напруги бутенка олега григоровича

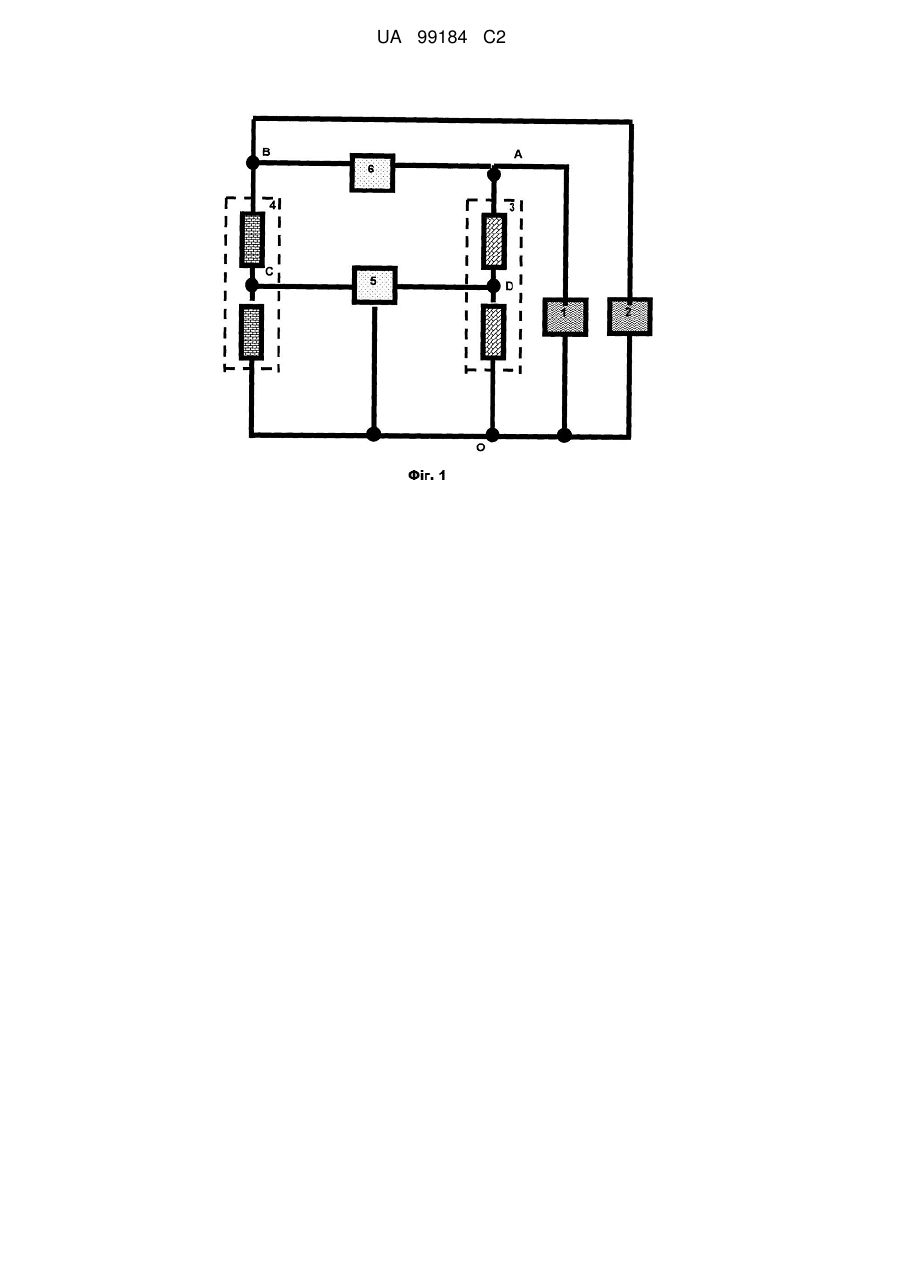

Реферат: Винахід належить до галузі електровимірювальної техніки та може застосовуватись для повірки масштабних перетворювачів напруги. Спосіб включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням принаймні одного вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів напруги. При цьому до виводів кожного з масштабних перетворювачів напруги попередньо підключають відповідне джерело високої напруги. Порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги. Після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб змінити значення низької напруги масштабного перетворювача напруги, що повіряють, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги. Потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють. Технічним результатом винаходу є висока точність повірки при виключеній необхідності у скерованій точній зміні значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють. UA 99184 C2 (12) UA 99184 C2 UA 99184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі електровимірювальної техніки та може бути застосований для повірки масштабних перетворювачів електричної напруги, зокрема повірки масштабних перетворювачів електричної напруги змінної сили струму. Відомий спосіб повірки масштабного перетворювача напруги (а. с. СРСР № 935844, кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги за допомогою вимірювального приладу, приєднаного до низьковольтних виводів вказаних масштабних перетворювачів напруги. При цьому при фіксованій напрузі на високовольтних виводах масштабних перетворювачів напруги вимірювальним приладом заміряють величину напруги між низьковольтними виводами масштабних перетворювачів напруги та величини напруг на низьковольтних плечах масштабного перетворювача напруги, що повіряють, і допоміжного масштабного перетворювача напруги, а потім визначають значення коефіцієнта масштабного перетворення за формулою. Зазначений спосіб повірки масштабного перетворювача напруги дозволяє проводити повірку масштабного перетворювача напруги з використанням допоміжного масштабного перетворювача напруги, який повинен бути еталонним, що не завжди є можливим. Відомий спосіб повірки масштабного перетворювача напруги (а. с. СРСР № 1273858, кл. МПК: G01R 35/00), в якому досягають рівності вихідних напруг масштабного перетворювача напруги, що повіряють, і еталонного масштабного перетворювача напруги, та вимірюють різницю значень їх напруг живлення. При цьому для розширення функціональних можливостей шляхом врахування кутової похибки масштабного перетворювача напруги, що повіряють, при живленні напругою змінного струму, змінюють напругу живлення одного з масштабних перетворювачів напруги по амплітуді і фазі, вимірюють кут зсуву фаз між напругами живлення обох масштабних перетворювачів напруги та за результатами зазначених вимірювань визначають відносну амплітудну та кутову похибки за формулою. Зазначений спосіб повірки масштабного перетворювача напруги дозволяє проводити вимірювання амплітудної і кутової похибок масштабних перетворювачів напруги та може бути застосований для повірки масштабних перетворювачів напруги. Недоліком відомого способу повірки масштабного перетворювача напруги є необхідність використання еталонів, що не завжди є можливим. Найбільш близьким до способу повірки масштабного перетворювача напруги, що заявляється, є спосіб повірки масштабного перетворювача напруги (патент України на винахід № 83909, дата публікації - 26. 08. 2008 р., кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, із допоміжним масштабним перетворювачем напруги з використанням принаймні одного вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів напруги. При цьому попередньо підключають джерела високої напруги до кожного із масштабних перетворювачів напруги. При цьому порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при фіксованому значенні напруги на високовольтному виводі допоміжного масштабного перетворювача напруги. Після чого, при зазначеній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача напруги змінюють значення високої напруги джерела високої напруги, яке підключене до масштабного перетворювача напруги, що повіряють, таким чином, щоб зрівняти значення низьких напруг обох масштабних перетворювачів напруги. Далі, при зазначеній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача напруги проводять порівняння шляхом вимірювання напруги між високовольтними виводами масштабних перетворювачів напруги та визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють. Зазначений спосіб повірки масштабного перетворювача напруги дозволяє проводити повірку масштабного перетворювача напруги з використанням допоміжного масштабного перетворювача напруги. При цьому визначення значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, можливе лише при керованій точній зміні значення високої напруги джерела високої напруги, яке підключене до масштабного перетворювача напруги, що повіряють, таким чином, щоб при першому вимірюванні досягти точної рівності значень високих напруги обох масштабних перетворювачів напруги, а при другому вимірюванні досягти точної рівності значень низьких напруг обох масштабних перетворювачів напруги. Недоліком відомого способу повірки масштабного перетворювача напруги є необхідність скеровано та точно змінювати значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб при першому 1 UA 99184 C2 5 10 15 20 25 30 35 40 45 50 55 вимірюванні досягти точної рівності значень високих напруг обох масштабних перетворювачів напруги, а при другому вимірюванні досягти точної рівності значень низьких напруг обох масштабних перетворювачів напруги. Проте забезпечити вказану зміну значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, практично неможливо як у лабораторних умовах, так і на місці експлуатації високовольтних масштабних перетворювачів напруги, зокрема вимірювальних трансформаторів напруги, які стоять на обліку електричної енергії, що знижує точність повірки масштабного перетворювача напруги, що повіряють. Задачею винаходу є удосконалення способу повірки масштабного перетворювача напруги, в якому за рахунок запропонованої послідовності повірки масштабного перетворювача напруги забезпечується висока точність повірки при виключенні необхідності у скерованій і точній зміні значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, та забезпечується проведення вимірювань при нерівності значень високих напруг масштабних перетворювачів напруги. Це дозволяє виключити необхідність при першому вимірюванні точно зрівнювати значення високих напруг обох масштабних перетворювачів напруги, а при другому вимірюванні точно зрівнювати значення низьких напруг обох масштабних перетворювачів напруги. Поставлена задача вирішується запропонованим способом повірки масштабного перетворювача напруги, що включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням принаймні одного вимірювального приладу, який приєднують до виводів обох масштабних перетворювачів напруги, причому до виводів кожного з масштабних перетворювачів напруги попередньо підключають відповідне джерело високої напруги, а порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги, після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб змінити значення низької напруги масштабного перетворювача напруги, що повіряють, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги, а потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, в якому вказані вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги проводять при початковій нерівності значень високих напруг масштабних перетворювачів напруги та вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги проводять при встановленій нерівності значень високих напруг масштабних перетворювачів напруги при зміненні значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, причому при початковій нерівності значень високих напруг масштабних перетворювачів напруги додатково вимірюють значення напруги між високовольтними виводами масштабних перетворювачів напруги, а при встановленій нерівності значень високих напруг масштабних перетворювачів напруги додатково вимірюють значення напруги між низьковольтними виводами масштабних перетворювачів напруги. При цьому значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, визначають за формулою: K = (UBA1 - UBA2) / (UCD1 - UCD2), де UВА1 - значення напруги між високовольтними виводами масштабних перетворювачів напруги при початковій нерівності значень низьких напруг масштабних перетворювачів напруги; UВА2 - значення напруги між високовольтними виводами масштабних перетворювачів напруги при встановленій нерівності значень низьких напруг масштабних перетворювачів напруги; UCD1 - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при початковій нерівності значень високих напруг масштабних перетворювачів напруги; UCD2 - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при встановленій нерівності значень високих напруг масштабних перетворювачів напруги. При цьому при масштабному перетворювані напруг змінної сили струму значення низьких та високих напруг масштабних перетворювачів напруги змінюють, порівнюють та вимірюють по амплітуді та фазі. Підключення джерел високої напруги до відповідного з масштабних перетворювачів напруги забезпечує можливість зміни напруги одного з них незалежно від іншого. 2 UA 99184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Проведення порівняння шляхом вимірювання значення напруги між низьковольтними та високовольтними виводами масштабних перетворювачів напруги при нерівності значень високих напруг масштабних перетворювачів напруги дозволяє визначити різницю значень низьких напруг. Змінення значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, дозволяє змінити значення низької напруги масштабного перетворювача напруги, що повіряють. Проведення порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при нерівності значення високої напруги масштабного перетворювача напруги, що повіряють, та значення високої напруги допоміжного масштабного перетворювача напруги дозволяє отримати різницю значень початкових чи встановлених низьких напруг. Проведення додаткових вимірювань значень напруг між низьковольтними та високовольтними виводами масштабних перетворювачів напруги при нерівності значень високих напруг масштабних перетворювачів напруги дозволяє отримати значення різницевих напруг високих та низьких напруг масштабних перетворювачів напруги. Обчислення дозволяють визначити значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, за наведеною формулою. Запропонована послідовність повірки масштабного перетворювача напруги дозволяє виключити необхідність скеровано точно змінювати значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної і точної рівності значень високих та низьких напруг обох масштабних перетворювачів напруги. Запропонований винахід пояснюється кресленнями, де зображено на: Фіг. 1 - принципова блок-схема, що реалізує спосіб, який заявляють; Фіг. 2 - принципова блок-схема, що реалізує традиційний спосіб, де: 1 - джерело високої напруги; 2 - джерело високої напруги; 3 - масштабний перетворювач напруги, що повіряють; 4 - допоміжний масштабний перетворювач напруги; 5 - вимірювальний прилад; 6 - вимірювальний прилад. Фіг. 3 - векторна діаграма напруг при масштабному перетворюванні напруг змінної сили струму, де: UOA - висока напруга джерела високої напруги 1; UOA1 - висока напруга масштабного перетворювача напруги 3, що повіряють, при початковій нерівності значень високих напруг; UOA2 - висока напруга масштабного перетворювача напруги 3, що повіряють, при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1; UOB - висока напруга джерела високої напруги 2; UBA1 - напруга між високовольтними виводами масштабних перетворювачів напруги 3 та 4 при початковій нерівності значень високих напруг; UBA2 - напруга між високовольтними виводами масштабних перетворювачів напруги 3 та 4 при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1; UOC - низька напруга допоміжного масштабного перетворювача напруги 4; UD10 - низька напруга масштабного перетворювача напруги 3, що повіряють, при початковій нерівності значень високих напруг; UD20 - низька напруга масштабного перетворювача напруги 3, що повіряють, при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1; UCD1 - напруга між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при початковій нерівності значень високих напруг; UCD2 - напруга між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1. Запропонований спосіб реалізовують наступним чином. 3 UA 99184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Підключають відповідне з джерел високої напруги 1 та 2 до виводів масштабного перетворювача напруги 3, що повіряють, та виводів допоміжного масштабного перетворювача напруги 4. Вимірювальні прилади 5 і 6 приєднують до виводів кожного з масштабних перетворювачів напруги 3 і 4. Значення високих напруг UOA та UOB джерел високої напруги 1 і 2, що регулюються, встановлюють близькими номінальному значенню високої напруги масштабного перетворювача напруги 3, що повіряють (фіг. 1). Після чого, проводять порівняння шляхом вимірювання значень низьких напруг масштабного перетворювача напруги 3, що повіряють, (U D10) і допоміжного масштабного перетворювача напруги 4 (UOC) за допомогою вимірювального приладу 5 та додаткове вимірювання значень високих напруг масштабного перетворювача напруги 3, що повіряють, (UOA1) і допоміжного масштабного перетворювача напруги 4 (U OB) при початковій нерівності значень високих напруг масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 6. Далі змінюють значення напруги джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, таким чином, щоб змінити значення низької напруги масштабного перетворювача напруги 3. Після чого проводять порівняння шляхом вимірювання значень високих напруг масштабного перетворювача напруги 3, що повіряють, (U OA2) і допоміжного масштабного перетворювача напруги 4 (U OB) за допомогою вимірювального приладу 6 та додаткове вимірювання значень низьких напруг масштабного перетворювача напруги 3, що повіряють, (UD20) і допоміжного масштабного перетворювача напруги 4 (U OC) за допомогою вимірювального приладу 5 при встановленій нерівності значень низьких напруг після зміни значення напруги джерела високої напруги 1. За результатами вимірювань визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за наведеною формулою. Були проведені експерименти з повірки масштабних перетворювачів напруги, для яких відомі значення коефіцієнтів масштабного перетворення, за допомогою способу, що заявляють, та традиційним способом. 1. Була проведена повірка масштабного перетворювача напруги постійної сили струму при наступних умовах. Значення номінальної високої напруги - UBH = 10000 В. Значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють - K1 = 99. Значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача напруги - K2 = 100. Традиційний спосіб. До виводів масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги 1 постійної сили струму, значення напруги якого дорівнює номінальному значенню напруги масштабних перетворювачів напруги 3 і 4 - 10000 В, (UOA = UOB). Тоді значення вихідних напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO = UOA/K1 = 10000/99 = 101,01 (В); UOC = UOB/K2 = 10000/100 = 100 (В). Після чого проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UDC = UDO - UOC = 1,01 (В). При цьому значення напруги на високовольтних виводах масштабних перетворювачів напруги 3 і 4: UOA = UOB = UDO K1 = UCO K2. Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 = UOC/UDO K2 = (UDO - UCD)/UDO K2 = (1 - UCD/UDO) K2 = (1 - 1,01/101,01) 100 = 99. Спосіб, що заявляють. До виводів масштабних перетворювачів напруги 3 та 4 (фіг. 1) підключають відповідні джерела високої напруги постійної сили струму 1 - UOA1 та 2 - UOB, початкове значення високих напруг яких, наприклад: UOA1 = 9900 В, a UOB = 10100 В. При вказаних початкових нерівних значеннях високих напруг масштабного перетворювача напруги 3, що повіряють, та допоміжного масштабного перетворювача напруги 4, значення напруг між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 відповідно: UDIO = UOA1/K1 = 9900/99 = 100 (В); UOC = UOB/K2 = 10100/100 = 101 (В). 4 UA 99184 C2 5 10 15 20 25 30 35 40 45 50 55 Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при початковій нерівності значень високих напруг за допомогою вимірювального приладу 5: UCD1 = UOC - UD10 = 101 - 100 = 1 (B). Проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 при початковій нерівності значень високих напруг за допомогою вимірювального приладу 6: UBA1 = UOB - UOA1 = 10100 - 9900 = 200 (В). Після цього змінюють значення напруги UOA2 джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, яке дорівнює, наприклад, 9800 В. Тоді значення низьких напруг масштабних перетворювачів напруги 3 та 4 відповідно: UD20 = UOA2/K1 = 9800/99 = 98,99 (В); UOC = UOB/ K2 = 10100/100 = 101 (В). Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1 за допомогою вимірювального приладу 5: UCD2 = UOC - UD20 = 101 - 98,99 = 2,01 (В). Проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1 за допомогою вимірювального приладу 6: UBA2 = UOB - UOA2 = 10100 - 9800 = 300 (В). Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 = (UBA1 - UBA2)/(UCD1 - UCD2) = (200 - 300)/(1 - 2,01) = (- 100)/(- 1,01) = 100/1,01 = 99. Таким чином, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають. 2. Була проведена повірка вимірювальних систем високої напруги "ВСВН - 0,8-100 М", що призначені для масштабного перетворення і вимірювання значення середньої напруги постійної сили струму до 100 кВ при наступних умовах. Значення номінального коефіцієнта масштабного перетворення – KH = 1000. Значення номінальної високої напруги - UBH = 10000 В. Значення номінальної низької напруги - UHH = 10 В. Коефіцієнт масштабного перетворення масштабного перетворювача напруги, що повіряють, - K1 = 999. Коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги K2 = 1001. Традиційний спосіб. До масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги 1 постійної сили струму, значення напруги якого дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 і 4 - 10000 В, (UOA = UOB). Тоді значення низьких напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO = UOA/K1 = 10000/999 = 10,01 (В); UOC = UOB/K2 = 10000/1001 = 9,99 (В). Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UCD = UDO - UOC = 0,02 (В). Напруга на високовольтних виводах масштабних перетворювачів напруги 3 і 4 відповідно: UOA = UOB = UDO K1 = UCO K2. Далі визначають коефіцієнт масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 = UOC/UDO K 2 = (UDO - UCD)/UDO K2 = (1 - UCD/UDO) K2 = (1 - 0,02/10,01) 1001 = 999. Спосіб, що заявляють. До виводів масштабних перетворювачів напруги 3 та 4 (фіг. 1) підключають відповідні джерела високої напруги постійної сили струму 1 - UOA та 2 - UOA, початкове значення високих напруг яких дорівнює, наприклад: UOA = 9990 В, а UOB = 10000 В. 5 UA 99184 C2 5 10 15 20 25 30 35 40 45 50 55 60 При вказаних початкових нерівних значеннях високих напруг масштабного перетворювача напруги 3, що повіряють, та допоміжного масштабного перетворювача напруги 4, значення напруг між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 відповідно: UD10 = UOA1/K1 = 9990/999 = 10 (В); UOC = UOB/K2 = 10000/1001 = 9,99001 (В). Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при початковій нерівності значень високих напруг за допомогою вимірювального приладу 5: UCD1 = UOC - UD10 = 9,99001 - 10 = - 0,00999 (В). Та проводять додаткове порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 при початковій нерівності значень високих напруг за допомогою вимірювального приладу 6: UBA1 = UOB - UOA1 = 10000 - 9990 = 10 (В). Після цього змінюють значення напруги UOA2 джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, яке дорівнює, наприклад, 9980 В. Тоді значення низьких напруг масштабних перетворювачів напруги 3 та 4 відповідно: UD20 = UOA2/K1 = 9980/999 = 9,98999 (В); UOC = UOB/K2 = 10000/1001 = 9,99001 (В). Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1 за допомогою вимірювального приладу 5: UCD2 = UOC - UD20 = 9,99001 - 9,98999 = 0,00002 (В). Та проводять додаткове порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 при встановленій нерівності значень високих напруг після зміни значення напруги джерела високої напруги 1 за допомогою вимірювального приладу 6: UBA2 = UOB - UOA2 = 10000 - 9980 = 20 (В). Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K = (UBA1-UBA2)/(UCD1-UCD2) = = (10-20)/(- 0,00999-0,00002) = (- 10)/(- 0,01001) = 10/0,01001 = 999. Таким чином, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають. 3. Була проведена повірка масштабного перетворювача напруги змінної сили струму при наступних умовах. Значення номінального коефіцієнта масштабного перетворення – KH = 4. Значення номінальної високої напруги - UBH = 100 В. Значення номінальної низької напруги - UHH = 25 В. Коефіцієнт масштабного перетворення масштабного перетворювача напруги, що повіряють, - K1 = 3,9 30° = 3,9 cos 30° + j 3,9 sin 30°. Коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги K2 = 4,1 45° = 4,1 cos 45° + j 4,1 sin 45°. Традиційний спосіб. До масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги 1 змінної сили струму, значення напруги якого дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 і 4-100 В, (UOA = UOB). Тоді значення низьких напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO = UOA/K1 = 100/3,9 30° = 25,641 -30° = 22,206 - j 12,821 (В); UOC = UOB/K2 = 100/4,1 45 = 24,390 -45° = 17,247 - j 17,247 (B). Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 5: UCD = UDO-UOC = (22,206-17,247) + j (17,247 - 12,821) = (4,959 + j 4,426) (В). А значення напруги на високовольтних виводах масштабних перетворювачів напруги 3 і 4 відповідно: UOA = UOB = UDO K1 = UCO K2. Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: 6 UA 99184 C2 5 10 15 20 25 30 35 40 45 50 K1 = UOC/UDO K2 = (UDO-UCDVUDO K2 = (1-UCD/UDO) K2 = (1-((4,959 + j 4,426)/25,641 -30°) 4,1
