Спосіб повірки масштабного перетворювача напруги бутенка олега григоровича

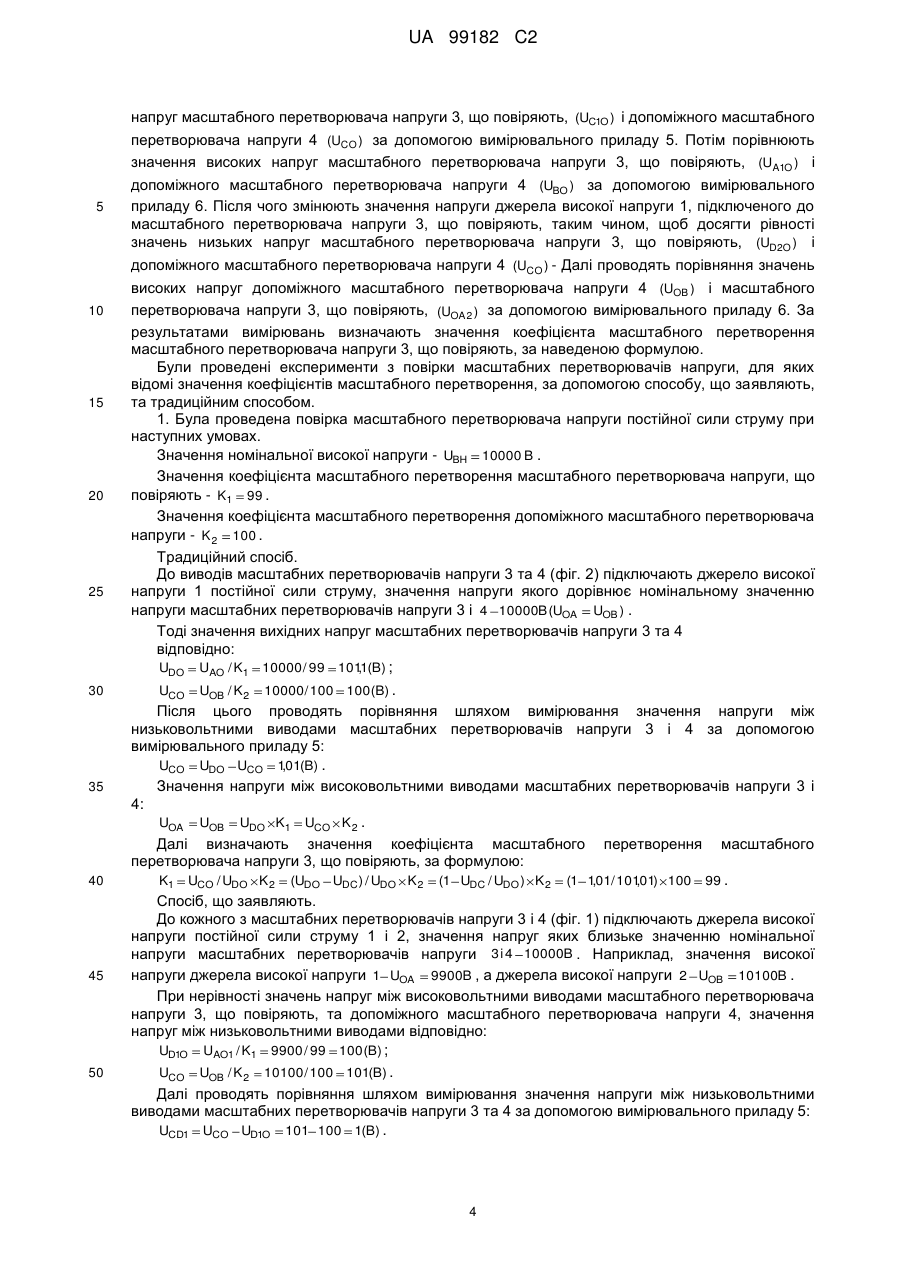

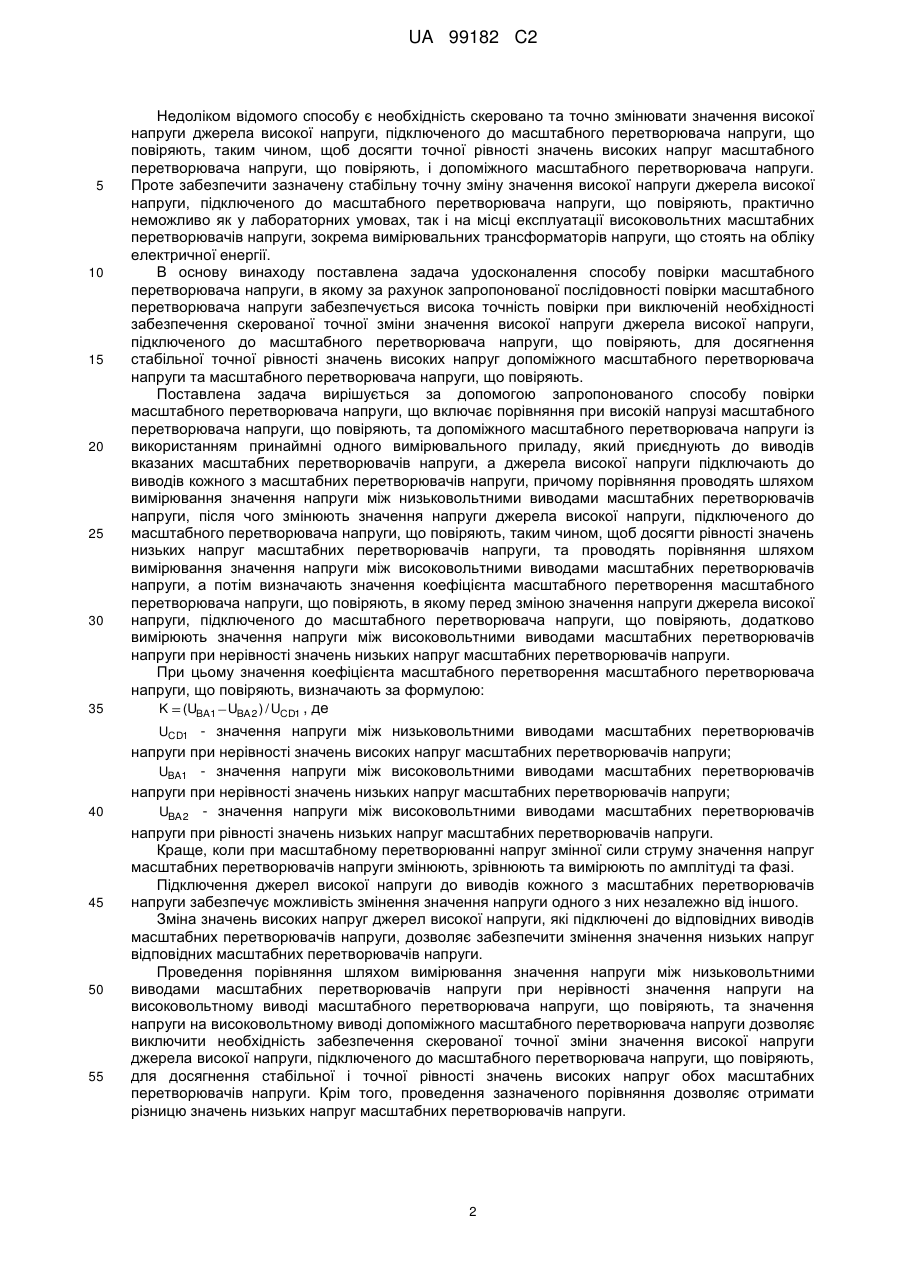

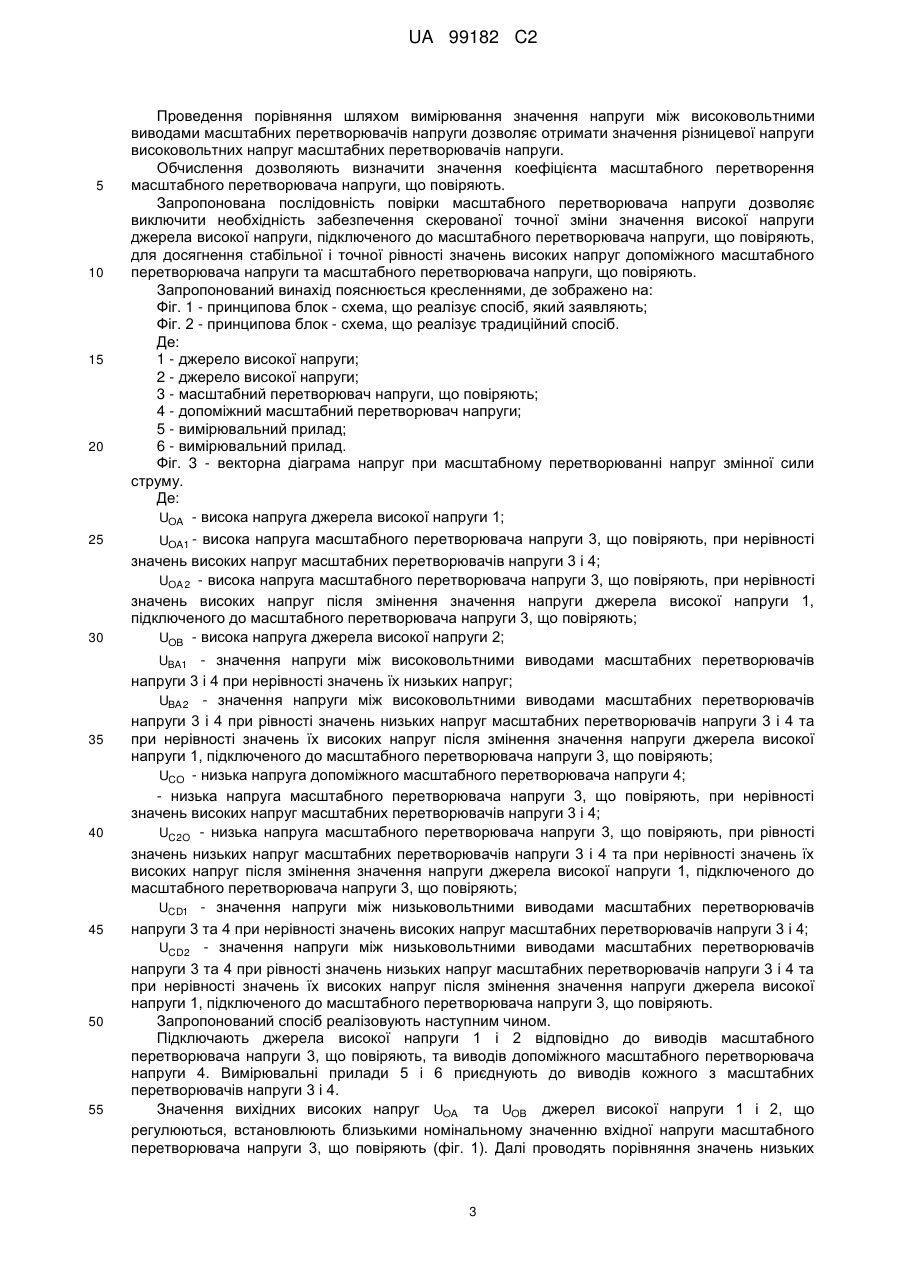

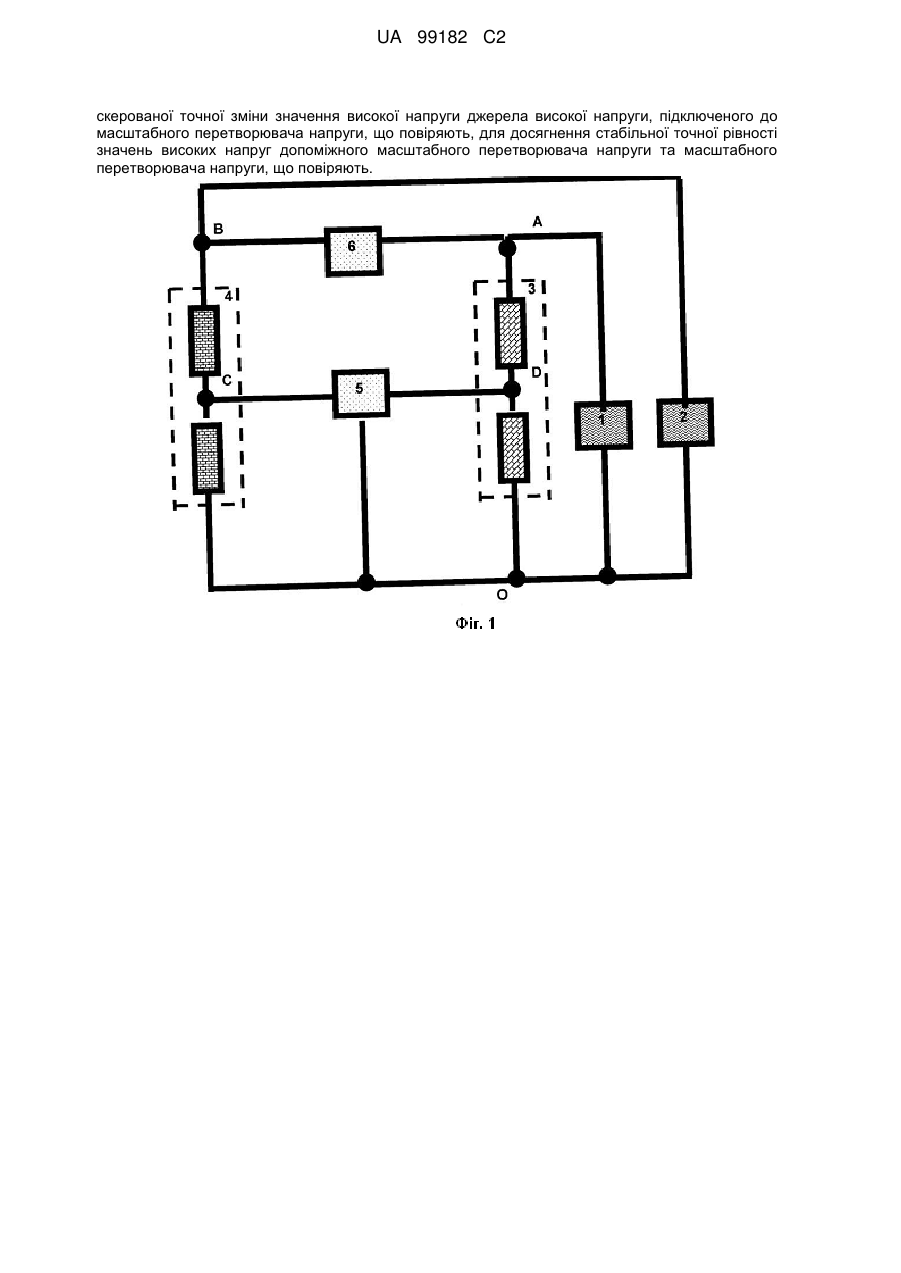

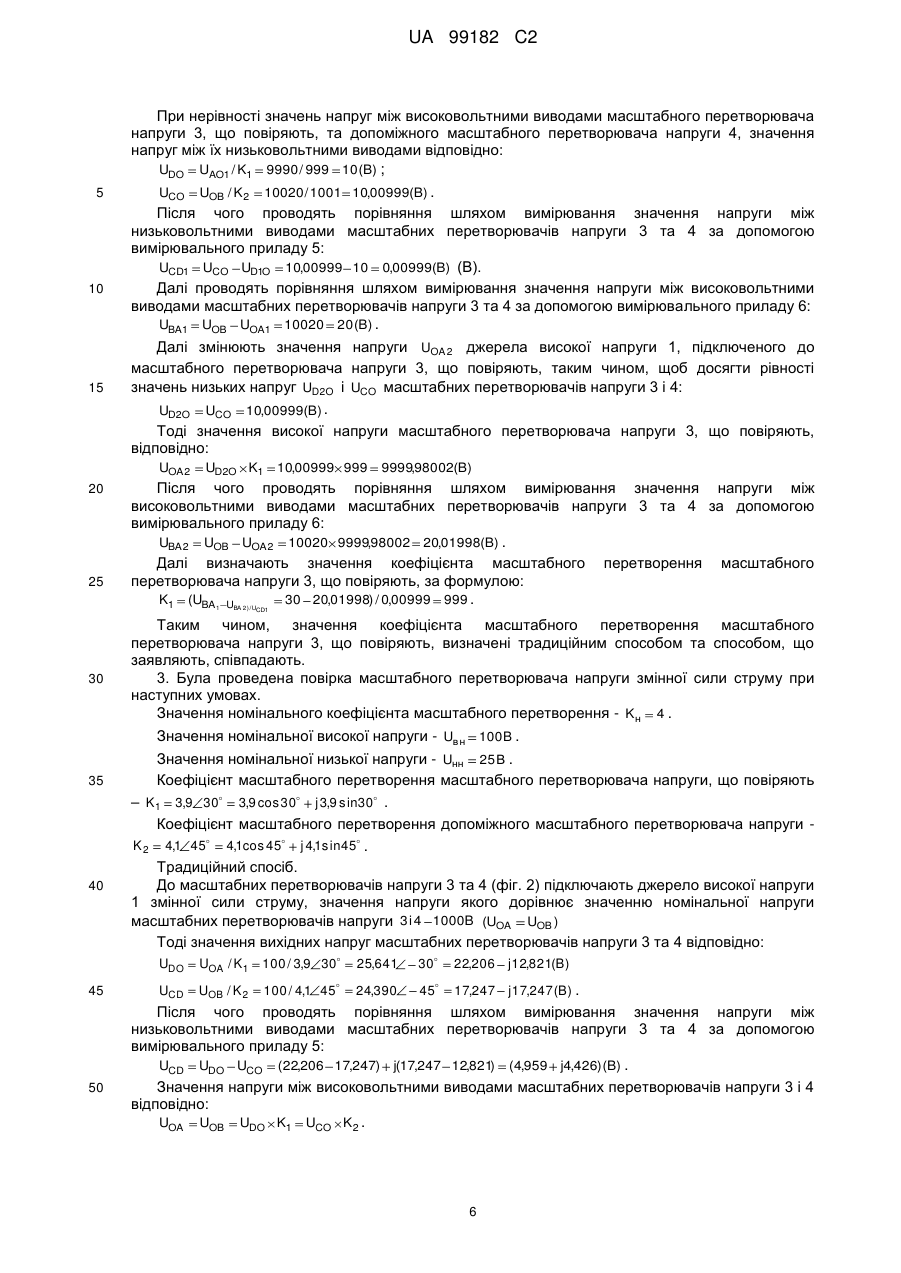

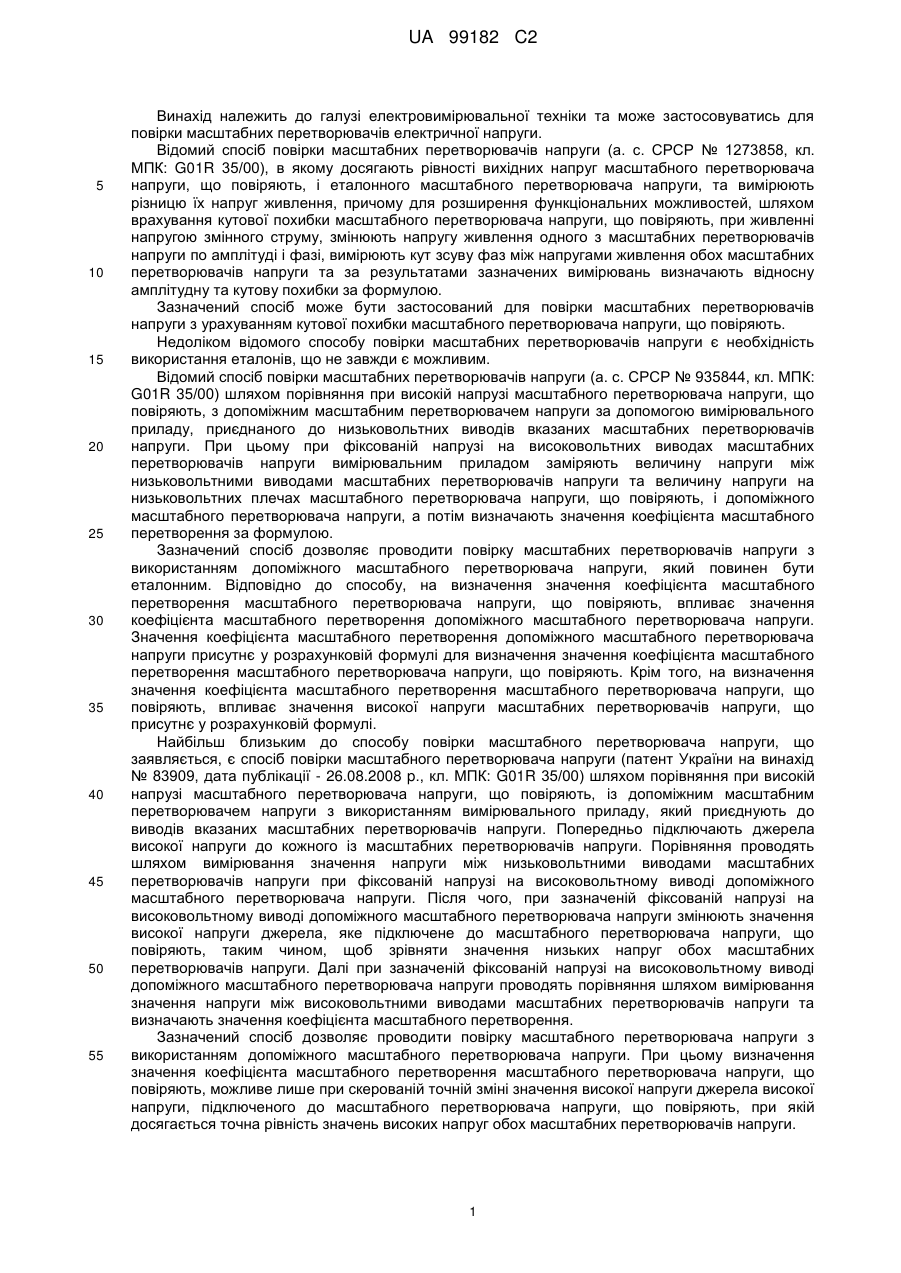

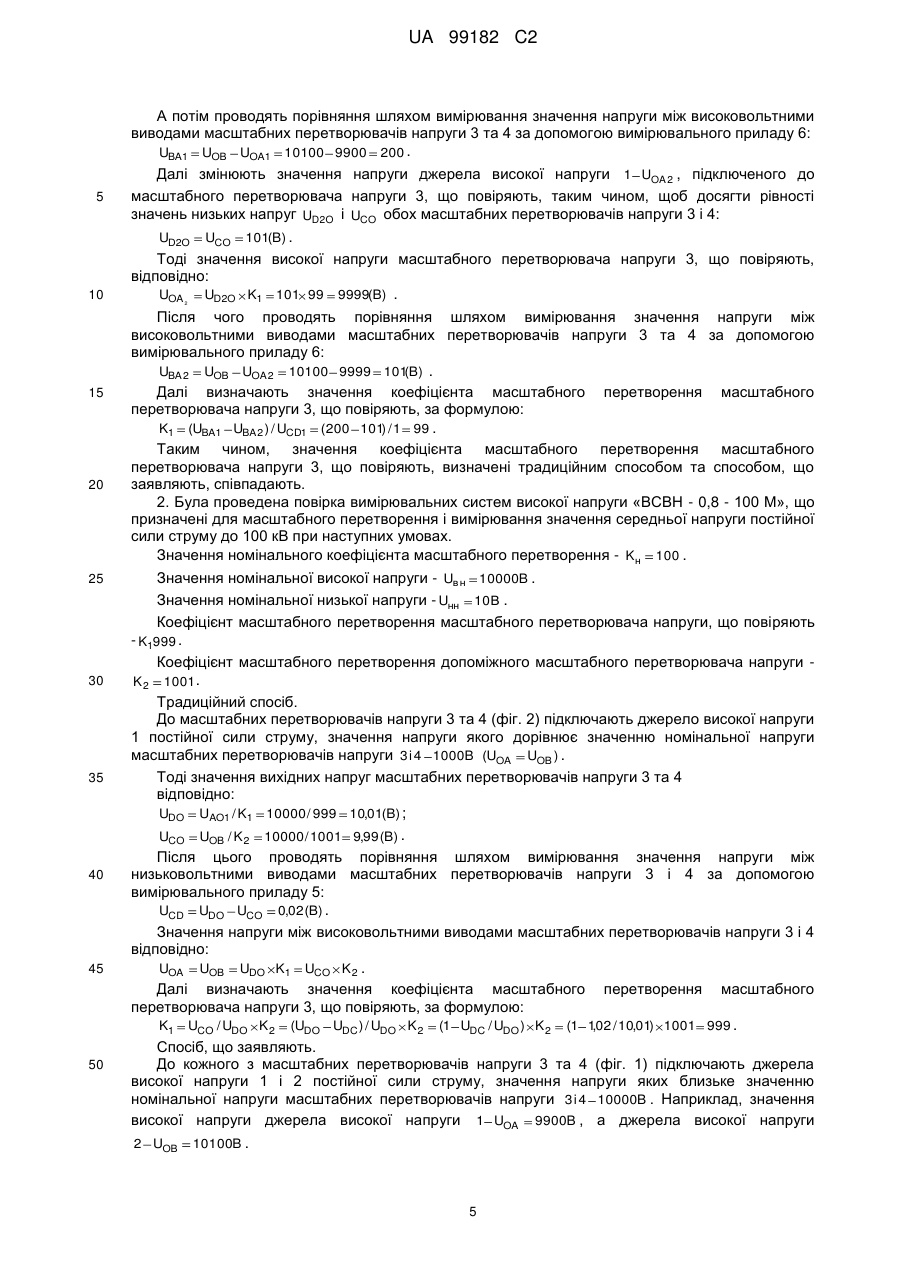

Реферат: Спосіб повірки масштабного перетворювача напруги належить до галузі електровимірювальної техніки та може застосовуватись для повірки масштабних перетворювачів напруги. Спосіб включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням принаймні одного вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів напруги. Попередньо підключають джерела високої напруги до виводів кожного з масштабних перетворювачів напруги. Причому порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги. Після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб досягти рівності значень низьких напруг масштабних перетворювачів напруги, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги. Перед зміною значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, додатково вимірюють значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень низьких напруг масштабних перетворювачів напруги. А потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють. Заявлений спосіб забезпечує високу точність повірки при виключенні необхідності забезпечення UA 99182 C2 (12) UA 99182 C2 скерованої точної зміни значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної точної рівності значень високих напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. UA 99182 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі електровимірювальної техніки та може застосовуватись для повірки масштабних перетворювачів електричної напруги. Відомий спосіб повірки масштабних перетворювачів напруги (а. с. СРСР № 1273858, кл. МПК: G01R 35/00), в якому досягають рівності вихідних напруг масштабного перетворювача напруги, що повіряють, і еталонного масштабного перетворювача напруги, та вимірюють різницю їх напруг живлення, причому для розширення функціональних можливостей, шляхом врахування кутової похибки масштабного перетворювача напруги, що повіряють, при живленні напругою змінного струму, змінюють напругу живлення одного з масштабних перетворювачів напруги по амплітуді і фазі, вимірюють кут зсуву фаз між напругами живлення обох масштабних перетворювачів напруги та за результатами зазначених вимірювань визначають відносну амплітудну та кутову похибки за формулою. Зазначений спосіб може бути застосований для повірки масштабних перетворювачів напруги з урахуванням кутової похибки масштабного перетворювача напруги, що повіряють. Недоліком відомого способу повірки масштабних перетворювачів напруги є необхідність використання еталонів, що не завжди є можливим. Відомий спосіб повірки масштабних перетворювачів напруги (а. с. СРСР № 935844, кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, з допоміжним масштабним перетворювачем напруги за допомогою вимірювального приладу, приєднаного до низьковольтних виводів вказаних масштабних перетворювачів напруги. При цьому при фіксованій напрузі на високовольтних виводах масштабних перетворювачів напруги вимірювальним приладом заміряють величину напруги між низьковольтними виводами масштабних перетворювачів напруги та величину напруги на низьковольтних плечах масштабного перетворювача напруги, що повіряють, і допоміжного масштабного перетворювача напруги, а потім визначають значення коефіцієнта масштабного перетворення за формулою. Зазначений спосіб дозволяє проводити повірку масштабних перетворювачів напруги з використанням допоміжного масштабного перетворювача напруги, який повинен бути еталонним. Відповідно до способу, на визначення значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, впливає значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача напруги. Значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача напруги присутнє у розрахунковій формулі для визначення значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють. Крім того, на визначення значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, впливає значення високої напруги масштабних перетворювачів напруги, що присутнє у розрахунковій формулі. Найбільш близьким до способу повірки масштабного перетворювача напруги, що заявляється, є спосіб повірки масштабного перетворювача напруги (патент України на винахід № 83909, дата публікації - 26.08.2008 p., кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, із допоміжним масштабним перетворювачем напруги з використанням вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів напруги. Попередньо підключають джерела високої напруги до кожного із масштабних перетворювачів напруги. Порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача напруги. Після чого, при зазначеній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача напруги змінюють значення високої напруги джерела, яке підключене до масштабного перетворювача напруги, що повіряють, таким чином, щоб зрівняти значення низьких напруг обох масштабних перетворювачів напруги. Далі при зазначеній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача напруги проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги та визначають значення коефіцієнта масштабного перетворення. Зазначений спосіб дозволяє проводити повірку масштабного перетворювача напруги з використанням допоміжного масштабного перетворювача напруги. При цьому визначення значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, можливе лише при скерованій точній зміні значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, при якій досягається точна рівність значень високих напруг обох масштабних перетворювачів напруги. 1 UA 99182 C2 5 10 15 20 25 30 35 Недоліком відомого способу є необхідність скеровано та точно змінювати значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб досягти точної рівності значень високих напруг масштабного перетворювача напруги, що повіряють, і допоміжного масштабного перетворювача напруги. Проте забезпечити зазначену стабільну точну зміну значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, практично неможливо як у лабораторних умовах, так і на місці експлуатації високовольтних масштабних перетворювачів напруги, зокрема вимірювальних трансформаторів напруги, що стоять на обліку електричної енергії. В основу винаходу поставлена задача удосконалення способу повірки масштабного перетворювача напруги, в якому за рахунок запропонованої послідовності повірки масштабного перетворювача напруги забезпечується висока точність повірки при виключеній необхідності забезпечення скерованої точної зміни значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної точної рівності значень високих напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. Поставлена задача вирішується за допомогою запропонованого способу повірки масштабного перетворювача напруги, що включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням принаймні одного вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів напруги, а джерела високої напруги підключають до виводів кожного з масштабних перетворювачів напруги, причому порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги, після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб досягти рівності значень низьких напруг масштабних перетворювачів напруги, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги, а потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, в якому перед зміною значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, додатково вимірюють значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень низьких напруг масштабних перетворювачів напруги. При цьому значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють, визначають за формулою: K (UBA1 UBA 2 ) / UCD1 , де UCD1 - значення напруги між низьковольтними виводами масштабних перетворювачів 40 45 50 55 напруги при нерівності значень високих напруг масштабних перетворювачів напруги; UBA1 - значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень низьких напруг масштабних перетворювачів напруги; UBA 2 - значення напруги між високовольтними виводами масштабних перетворювачів напруги при рівності значень низьких напруг масштабних перетворювачів напруги. Краще, коли при масштабному перетворюванні напруг змінної сили струму значення напруг масштабних перетворювачів напруги змінюють, зрівнюють та вимірюють по амплітуді та фазі. Підключення джерел високої напруги до виводів кожного з масштабних перетворювачів напруги забезпечує можливість змінення значення напруги одного з них незалежно від іншого. Зміна значень високих напруг джерел високої напруги, які підключені до відповідних виводів масштабних перетворювачів напруги, дозволяє забезпечити змінення значення низьких напруг відповідних масштабних перетворювачів напруги. Проведення порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги при нерівності значення напруги на високовольтному виводі масштабного перетворювача напруги, що повіряють, та значення напруги на високовольтному виводі допоміжного масштабного перетворювача напруги дозволяє виключити необхідність забезпечення скерованої точної зміни значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної і точної рівності значень високих напруг обох масштабних перетворювачів напруги. Крім того, проведення зазначеного порівняння дозволяє отримати різницю значень низьких напруг масштабних перетворювачів напруги. 2 UA 99182 C2 5 10 15 20 25 30 Проведення порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги дозволяє отримати значення різницевої напруги високовольтних напруг масштабних перетворювачів напруги. Обчислення дозволяють визначити значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють. Запропонована послідовність повірки масштабного перетворювача напруги дозволяє виключити необхідність забезпечення скерованої точної зміни значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної і точної рівності значень високих напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. Запропонований винахід пояснюється кресленнями, де зображено на: Фіг. 1 - принципова блок - схема, що реалізує спосіб, який заявляють; Фіг. 2 - принципова блок - схема, що реалізує традиційний спосіб. Де: 1 - джерело високої напруги; 2 - джерело високої напруги; 3 - масштабний перетворювач напруги, що повіряють; 4 - допоміжний масштабний перетворювач напруги; 5 - вимірювальний прилад; 6 - вимірювальний прилад. Фіг. 3 - векторна діаграма напруг при масштабному перетворюванні напруг змінної сили струму. Де: UOA - висока напруга джерела високої напруги 1; UOA1 - висока напруга масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих напруг масштабних перетворювачів напруги 3 і 4; UOA 2 - висока напруга масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих напруг після змінення значення напруги джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють; UOB - висока напруга джерела високої напруги 2; UBA1 - значення напруги між високовольтними виводами масштабних перетворювачів 35 40 45 50 55 напруги 3 і 4 при нерівності значень їх низьких напруг; UBA 2 - значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4 при рівності значень низьких напруг масштабних перетворювачів напруги 3 і 4 та при нерівності значень їх високих напруг після змінення значення напруги джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють; UCO - низька напруга допоміжного масштабного перетворювача напруги 4; - низька напруга масштабного перетворювача напруги 3, що повіряють, при нерівності значень високих напруг масштабних перетворювачів напруги 3 і 4; UC2O - низька напруга масштабного перетворювача напруги 3, що повіряють, при рівності значень низьких напруг масштабних перетворювачів напруги 3 і 4 та при нерівності значень їх високих напруг після змінення значення напруги джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють; UCD1 - значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при нерівності значень високих напруг масштабних перетворювачів напруги 3 і 4; UCD2 - значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 при рівності значень низьких напруг масштабних перетворювачів напруги 3 і 4 та при нерівності значень їх високих напруг після змінення значення напруги джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють. Запропонований спосіб реалізовують наступним чином. Підключають джерела високої напруги 1 і 2 відповідно до виводів масштабного перетворювача напруги 3, що повіряють, та виводів допоміжного масштабного перетворювача напруги 4. Вимірювальні прилади 5 і 6 приєднують до виводів кожного з масштабних перетворювачів напруги 3 і 4. Значення вихідних високих напруг UOA та UOB джерел високої напруги 1 і 2, що регулюються, встановлюють близькими номінальному значенню вхідної напруги масштабного перетворювача напруги 3, що повіряють (фіг. 1). Далі проводять порівняння значень низьких 3 UA 99182 C2 напруг масштабного перетворювача напруги 3, що повіряють, (UC1O ) і допоміжного масштабного перетворювача напруги 4 (UCO ) за допомогою вимірювального приладу 5. Потім порівнюють 5 значення високих напруг масштабного перетворювача напруги 3, що повіряють, (UA1O ) і допоміжного масштабного перетворювача напруги 4 (UBO ) за допомогою вимірювального приладу 6. Після чого змінюють значення напруги джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, таким чином, щоб досягти рівності значень низьких напруг масштабного перетворювача напруги 3, що повіряють, (UD2O ) і допоміжного масштабного перетворювача напруги 4 (UCO ) - Далі проводять порівняння значень високих напруг допоміжного масштабного перетворювача напруги 4 (UOB ) і масштабного 10 15 20 25 30 35 40 45 50 перетворювача напруги 3, що повіряють, (UOA 2 ) за допомогою вимірювального приладу 6. За результатами вимірювань визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за наведеною формулою. Були проведені експерименти з повірки масштабних перетворювачів напруги, для яких відомі значення коефіцієнтів масштабного перетворення, за допомогою способу, що заявляють, та традиційним способом. 1. Була проведена повірка масштабного перетворювача напруги постійної сили струму при наступних умовах. Значення номінальної високої напруги - UBH 10000 B . Значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряють - K1 99 . Значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача напруги - K 2 100 . Традиційний спосіб. До виводів масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги 1 постійної сили струму, значення напруги якого дорівнює номінальному значенню напруги масштабних перетворювачів напруги 3 і 4 10000B (UOA UOB ) . Тоді значення вихідних напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO UAO / K1 10000 / 99 1011(B) ; , UCO UOB / K2 10000 / 100 100(B) . Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UCO UDO UCO 101(B) . , Значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4: UOA UOB UDO K1 UCO K2 . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 UCO / UDO K2 (UDO UDC ) / UDO K2 (1 UDC / UDO ) K2 (1 101/ 10101) 100 99 . , , Спосіб, що заявляють. До кожного з масштабних перетворювачів напруги 3 і 4 (фіг. 1) підключають джерела високої напруги постійної сили струму 1 і 2, значення напруг яких близьке значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 10000B . Наприклад, значення високої напруги джерела високої напруги 1 UOA 9900B , а джерела високої напруги 2 UOB 10100B . При нерівності значень напруг між високовольтними виводами масштабного перетворювача напруги 3, що повіряють, та допоміжного масштабного перетворювача напруги 4, значення напруг між низьковольтними виводами відповідно: UD1O UAO1 / K1 9900 / 99 100(B) ; UCO UOB / K2 10100 / 100 101(B) . Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 5: UCD1 UCO UD1O 101 100 1(B) . 4 UA 99182 C2 А потім проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 6: UBA1 UOB UOA1 10100 9900 200 . 5 10 15 20 25 30 35 40 45 50 Далі змінюють значення напруги джерела високої напруги 1 UOA 2 , підключеного до масштабного перетворювача напруги 3, що повіряють, таким чином, щоб досягти рівності значень низьких напруг UD2O і UCO обох масштабних перетворювачів напруги 3 і 4: UD2O UCO 101(B) . Тоді значення високої напруги масштабного перетворювача напруги 3, що повіряють, відповідно: UOA UD2O K1 101 99 9999(B) . 2 Після чого проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 6: UBA 2 UOB UOA 2 10100 9999 101 B) . ( Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 (UBA1 UBA 2 ) / UCD1 (200 101) / 1 99 . Таким чином, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають. 2. Була проведена повірка вимірювальних систем високої напруги «ВСВН - 0,8 - 100 М», що призначені для масштабного перетворення і вимірювання значення середньої напруги постійної сили струму до 100 кВ при наступних умовах. Значення номінального коефіцієнта масштабного перетворення - Kн 100 . Значення номінальної високої напруги - Uвн 10000B . Значення номінальної низької напруги - Uнн 10В . Коефіцієнт масштабного перетворення масштабного перетворювача напруги, що повіряють - K1999 . Коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги K 2 1001. Традиційний спосіб. До масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги 1 постійної сили струму, значення напруги якого дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 1000B (UOA UOB ) . Тоді значення вихідних напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO UAO1 / K1 10000 / 999 10,01(B) ; UCO UOB / K2 10000 / 1001 9,99 (B) . Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 за допомогою вимірювального приладу 5: UCD UDO UCO 0,02 (B) . Значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4 відповідно: UOA UOB UDO K1 UCO K2 . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 UCO / UDO K2 (UDO UDC ) / UDO K2 (1 UDC / UDO ) K2 (1 102 / 10,01) 1001 999 . , Спосіб, що заявляють. До кожного з масштабних перетворювачів напруги 3 та 4 (фіг. 1) підключають джерела високої напруги 1 і 2 постійної сили струму, значення напруги яких близьке значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 10000B . Наприклад, значення високої напруги джерела високої напруги 1 UOA 9900B , а джерела високої напруги 2 UOB 10100B . 5 UA 99182 C2 При нерівності значень напруг між високовольтними виводами масштабного перетворювача напруги 3, що повіряють, та допоміжного масштабного перетворювача напруги 4, значення напруг між їх низьковольтними виводами відповідно: UDO UAO1 / K1 9990 / 999 10 (B) ; 5 10 15 UCO UOB / K2 10020 / 1001 10,00999(B) . Після чого проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 5: UCD1 UCO UD1O 10,00999 10 0,00999(B) (В). Далі проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 6: UBA1 UOB UOA1 10020 20 (B) . Далі змінюють значення напруги UOA 2 джерела високої напруги 1, підключеного до масштабного перетворювача напруги 3, що повіряють, таким чином, щоб досягти рівності значень низьких напруг UD2O і UCO масштабних перетворювачів напруги 3 і 4: UD2O UCO 10,00999(B) . Тоді значення високої напруги масштабного перетворювача напруги 3, що повіряють, відповідно: UOA 2 20 25 UD2O K1 10,00999 999 9999,98002(B) Після чого проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 6: UBA 2 UOB UOA 2 10020 9999,98002 20,01998(B) . Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, за формулою: K1 (UBA1 UBA 2 ) / U 30 20,01998) / 0,00999 999 . CD1 30 35 40 Таким чином, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають. 3. Була проведена повірка масштабного перетворювача напруги змінної сили струму при наступних умовах. Значення номінального коефіцієнта масштабного перетворення - Kн 4 . Значення номінальної високої напруги - Uвн 100B . Значення номінальної низької напруги - Uнн 25 В . Коефіцієнт масштабного перетворення масштабного перетворювача напруги, що повіряють – K1 3,9 30 3,9 cos 30 j 3,9 sin30 . Коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги K 2 4,1 45 4,1cos 45 j 4,1sin45 . Традиційний спосіб. До масштабних перетворювачів напруги 3 та 4 (фіг. 2) підключають джерело високої напруги 1 змінної сили струму, значення напруги якого дорівнює значенню номінальної напруги масштабних перетворювачів напруги 3 i 4 1000B (UOA UOB ) Тоді значення вихідних напруг масштабних перетворювачів напруги 3 та 4 відповідно: UDO 45 50 UCD UOA / K1 100 / 3,9 30 UOB / K 2  100 / 4,1 45 25,641 30 24,390  45 22,206 j 12,821(B) 17,247 j 17,247 (B) . Після чого проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 5: UCD UDO UCO (22,206 17,247) j(17,247 12,821) (4,959 j4,426) (B) . Значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 і 4 відповідно: UOA UOB UDO K1 UCO K2 . 6 UA 99182 C2 Далі визначають значення коефіцієнта масштабного перетворювача напруги 3, що повіряють, за формулою: K1 UCO / UDO K 2 (UDo UDC ) K 2 30 ) 4,1 45 (1 ((4,959 j4,426) / 25,641 5 10 (1 UDC / UDO K 2  перетворення масштабного . 3,9 30 Спосіб, що заявляють. До кожного з масштабних перетворювачів напруги 3 та 4 (фіг. 1) підключають джерела високої напруги 1 і 2 змінної сили струму, значення напруг яких близьке значенню номінальної напруги масштабних перетворювачів напруги 3 та 4 100B . Наприклад, значення високої напруги джерела високої напруги 1 UOA 97 10 B , а джерела високої напруги 2 UOB 103 20 B . При значенні напруги на високовольтному виводі масштабного перетворювача напруги 3, що повіряють, яке не дорівнює по амплітуді та фазі значенню напруги на високовольтному виводі допоміжного масштабного перетворювача напруги 4, значення напруг між низьковольтними виводами масштабних перетворювачів напруги 3 і 4 відповідно (фіг. 3): UD10 97 10 / 3,9 30 UOA1 / K1 24,87179487 20 25,12195122 25 ; 23,37184211 j8,50665485(B) UCO 103 20 / 4,1 45 UOB / K 2 . 22,76822002 j10,61699536(B) 15 Після чого проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 5: UCD1 UCo UD1O j8,50665485) 20 (22,76822002 j10,61699536) (23,37184511 0,60362209 j2,11034051 2,19497077 105,96215340 (B) . Потім проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 6: UOB UOA1 103 20 97 10 UBA1 96,78833994 j35,22807476 95,52635204 j16,84387323 . 1 26198790 j18,38420153 18,42746535 86,07307792 (B) , Далі змінюють значення напруги UOA 2 джерела високої напруги 1, підключеного до масштабного перетворювача 3, що повіряють, таким чином, щоб досягти рівності значень низьких напруг UD2O і UCO масштабних перетворювачів напруги 3 і 4: 25 UD2O UCO 25 25,12195122 22,7682002 j10,61699536(B) . Тоді значення високої напруги масштабного перетворювача напруги 3, що повіряють, відповідно: UOA 2 UD2O K1 25,12195122 25 3,9 30 97,97560976 5 . 97,60278298 j8,53913704(B) 30 Після чого проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги 3 та 4 за допомогою вимірювального приладу 6: UBA 2 UOB UOA 2 j8,53913704 96,78833994 j35,22807476 94,60278298  0,81444304 j26,68893772 26,70136166 9174790291 , Далі визначають значення коефіцієнта масштабного перетворювача напруги 3, що повіряють, за формулою: K1 35 (UBA1 UBA 2 ) / UCD1 перетворення масштабного (1,26198790 j18,38420153 0,81444304 105,96215340 j26,68893772) / 2,19497077  / 2,19497077 105,96215340 8,56038601 / 2,19497077 40 . 105,96215340 (2,076430940 j8,30473619) / 75,96215340 / °. 3,9 30 Отже, значення коефіцієнта масштабного перетворення масштабного перетворювача напруги 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають по амплітуді та по фазі. Таким чином, запропонований спосіб повірки масштабного перетворювача напруги дозволяє забезпечити високу точність повірки при виключеній необхідності забезпечення скерованої точної зміни значення високої напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, для досягнення стабільної точної рівності значень 7 UA 99182 C2 високих напруг допоміжного масштабного перетворювача напруги та масштабного перетворювача напруги, що повіряють. При цьому запропонований спосіб повірки масштабного перетворювача напруги дозволяє прискорити процес повірки і робить його значно ефективнішим та дешевшим. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 1. Спосіб повірки масштабного перетворювача напруги, що включає порівняння при високій напрузі масштабного перетворювача напруги, що повіряють, та допоміжного масштабного перетворювача напруги із використанням принаймні одного вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів напруги, а джерела високої напруги підключають до виводів кожного з масштабних перетворювачів напруги, причому порівняння проводять шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів напруги, після чого змінюють значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, таким чином, щоб досягти рівності значень низьких напруг масштабних перетворювачів напруги, та проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів напруги, який відрізняється тим, що перед зміною значення напруги джерела високої напруги, підключеного до масштабного перетворювача напруги, що повіряють, додатково вимірюють значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень низьких напруг масштабних перетворювачів напруги, а потім визначають значення коефіцієнта масштабного перетворення масштабного перетворювача напруги, що повіряються, за формулою: K (UBA1 UBA 2 ) / UCD1 , де UBA1 - значення напруги між високовольтними виводами масштабних перетворювачів напруги при нерівності значень низьких напруг масштабних перетворювачів напруги; UBA 2 - значення напруги між високовольтними виводами масштабних перетворювачів напруги при рівності значень низьких напруг масштабних перетворювачів напруги; UCD1 - значення напруги між низьковольтними виводами масштабних перетворювачів напруги при нерівності значень високих напруг масштабних перетворювачів напруги. 2. Спосіб за п. 1, який відрізняється тим, що при масштабному перетворюванні напруг змінної сили струму значення напруг масштабних перетворювачів напруги змінюють, зрівнюють та вимірюють по амплітуді та фазі. 8 UA 99182 C2 9 UA 99182 C2 Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
