Вакуумний дивертерний перемикач для перемикача відводів

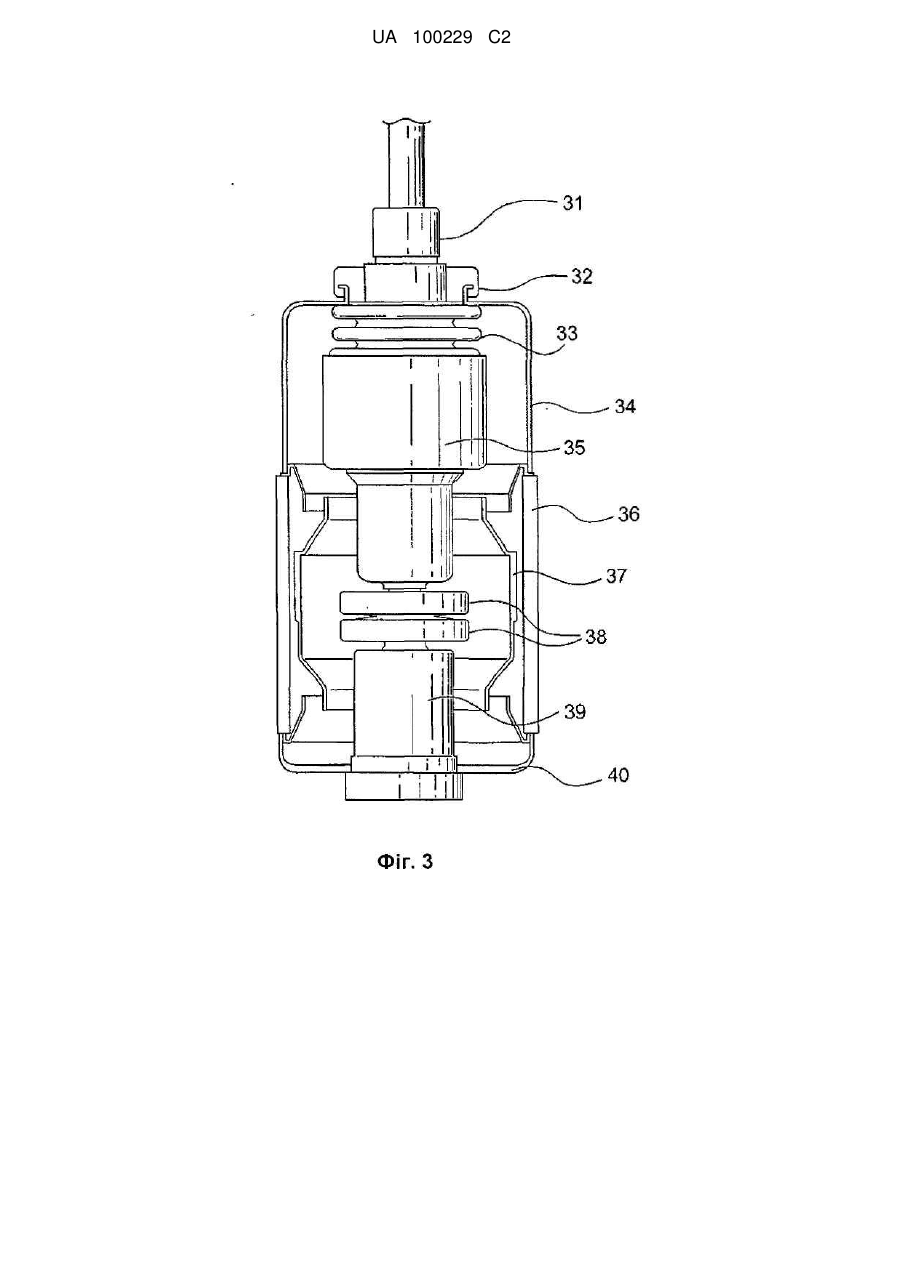

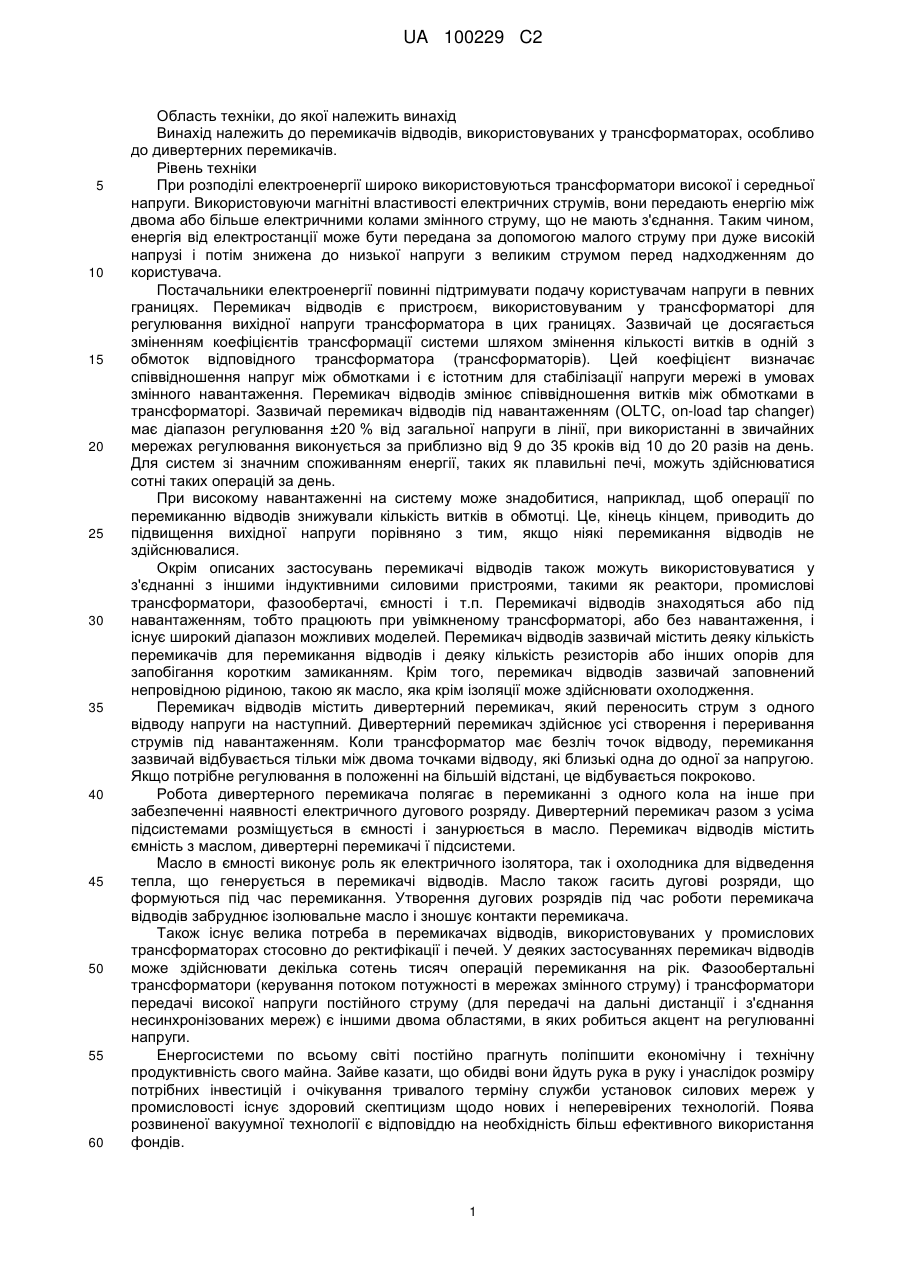

Реферат: Представлений модифікований дивертерний перемикач, який має механічний і електричний інтерфейс, сумісний з існуючими конструкціями. Дивертерний перемикач може містити вакуумний перемикач. Сумісність механічного і електричного інтерфейсу забезпечує можливість модифікації звичайного перемикача відводів під навантаженням до перемикача відводів під навантаженням на основі вакууму. Дивертерний перемикач може бути установлений у корпус перемикача відводів. Можливі модифікації від звичайного до вакуумного, від звичайного до вакуумного з підвищенням технічних характеристик, а також підвищення технічних характеристик вакуумного перемикача. Дивертерний перемикач може містити модульні компоненти, які дозволяють забезпечити просте настроювання дивертерного перемикача під вимоги споживача для різного використання. UA 100229 C2 (12) UA 100229 C2 UA 100229 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої належить винахід Винахід належить до перемикачів відводів, використовуваних у трансформаторах, особливо до дивертерних перемикачів. Рівень техніки При розподілі електроенергії широко використовуються трансформатори високої і середньої напруги. Використовуючи магнітні властивості електричних струмів, вони передають енергію між двома або більше електричними колами змінного струму, що не мають з'єднання. Таким чином, енергія від електростанції може бути передана за допомогою малого струму при дуже високій напрузі і потім знижена до низької напруги з великим струмом перед надходженням до користувача. Постачальники електроенергії повинні підтримувати подачу користувачам напруги в певних границях. Перемикач відводів є пристроєм, використовуваним у трансформаторі для регулювання вихідної напруги трансформатора в цих границях. Зазвичай це досягається зміненням коефіцієнтів трансформації системи шляхом змінення кількості витків в одній з обмоток відповідного трансформатора (трансформаторів). Цей коефіцієнт визначає співвідношення напруг між обмотками і є істотним для стабілізації напруги мережі в умовах змінного навантаження. Перемикач відводів змінює співвідношення витків між обмотками в трансформаторі. Зазвичай перемикач відводів під навантаженням (OLTC, on-load tap changer) має діапазон регулювання ±20 % від загальної напруги в лінії, при використанні в звичайних мережах регулювання виконується за приблизно від 9 до 35 кроків від 10 до 20 разів на день. Для систем зі значним споживанням енергії, таких як плавильні печі, можуть здійснюватися сотні таких операцій за день. При високому навантаженні на систему може знадобитися, наприклад, щоб операції по перемиканню відводів знижували кількість витків в обмотці. Це, кінець кінцем, приводить до підвищення вихідної напруги порівняно з тим, якщо ніякі перемикання відводів не здійснювалися. Окрім описаних застосувань перемикачі відводів також можуть використовуватися у з'єднанні з іншими індуктивними силовими пристроями, такими як реактори, промислові трансформатори, фазообертачі, ємності і т.п. Перемикачі відводів знаходяться або під навантаженням, тобто працюють при увімкненому трансформаторі, або без навантаження, і існує широкий діапазон можливих моделей. Перемикач відводів зазвичай містить деяку кількість перемикачів для перемикання відводів і деяку кількість резисторів або інших опорів для запобігання коротким замиканням. Крім того, перемикач відводів зазвичай заповнений непровідною рідиною, такою як масло, яка крім ізоляції може здійснювати охолодження. Перемикач відводів містить дивертерний перемикач, який переносить струм з одного відводу напруги на наступний. Дивертерний перемикач здійснює усі створення і переривання струмів під навантаженням. Коли трансформатор має безліч точок відводу, перемикання зазвичай відбувається тільки між двома точками відводу, які близькі одна до одної за напругою. Якщо потрібне регулювання в положенні на більшій відстані, це відбувається покроково. Робота дивертерного перемикача полягає в перемиканні з одного кола на інше при забезпеченні наявності електричного дугового розряду. Дивертерний перемикач разом з усіма підсистемами розміщується в ємності і занурюється в масло. Перемикач відводів містить ємність з маслом, дивертерні перемикачі ї підсистеми. Масло в ємності виконує роль як електричного ізолятора, так і охолодника для відведення тепла, що генерується в перемикачі відводів. Масло також гасить дугові розряди, що формуються під час перемикання. Утворення дугових розрядів під час роботи перемикача відводів забруднює ізолювальне масло і зношує контакти перемикача. Також існує велика потреба в перемикачах відводів, використовуваних у промислових трансформаторах стосовно до ректифікації і печей. У деяких застосуваннях перемикач відводів може здійснювати декілька сотень тисяч операцій перемикання на рік. Фазообертальні трансформатори (керування потоком потужності в мережах змінного струму) і трансформатори передачі високої напруги постійного струму (для передачі на дальні дистанції і з'єднання несинхронізованих мереж) є іншими двома областями, в яких робиться акцент на регулюванні напруги. Енергосистеми по всьому світі постійно прагнуть поліпшити економічну і технічну продуктивність свого майна. Зайве казати, що обидві вони йдуть рука в руку і унаслідок розміру потрібних інвестицій і очікування тривалого терміну служби установок силових мереж у промисловості існує здоровий скептицизм щодо нових і неперевірених технологій. Поява розвиненої вакуумної технології є відповіддю на необхідність більш ефективного використання фондів. 1 UA 100229 C2 5 10 15 20 25 30 35 40 45 50 55 60 Розкриття винаходу Винахід пропонує дивертерний перемикач, що містить інтерфейс, сполучний з корпусом існуючого перемикача відводів для забезпечення модифікації дивертерного перемикача; головні контакти; проміжні контакти; тримач струмообмежувального опору, з'єднаний з проміжними контактами; модуль струмообмежувальних опорів, що має інтерфейс для сполучення з тримачем струмообмежувального опору, причому безліч модулів струмообмежувальних опорів можуть бути з'єднані разом різним чином. Дивертерний перемикач містить модулі опорів подібного або різних типів, установлені в дивертерному вузлі для спрощення вставляння вузла в цілому (включаючи опори) на місце в корпусі. Кожен з модулів опорів надає можливість зміни номінального режиму роботи перемикача відводів. Додатковий варіант здійснення винаходу пропонує дивертерний перемикач для перемикача відводів, що містить головні контакти; проміжні контакти; вакуумний перемикач для гасіння дугового розряду при перемиканні між головними контактами і проміжними контактами. Інший аспект винаходу відноситься до модифікації існуючого перемикача відводів шляхом витягання звичайного дивертерного перемикача з перемикача відводів і заміною його новим дивертерним перемикачем, який змінює технологію перемикання відводів зі звичайного переривання струму дуговими розрядами в маслі на переривання струму за допомогою вакуумних переривників, коли дугові розряди виникають у вакуумних переривниках та/або удосконалення пристрою в сенсі характеристик. Новий дивертерний перемикач має зменшене зношення контактів і зменшені вимоги по підтримці масла порівняно зі звичайним дивертерним перемикачем. Додатковий варіант здійснення призначений для модернізації (або заміни) технології від звичайного масляного дивертерного перемикача на вакуумний дивертерний перемикач при виконанні всіх інтерфейсних з'єднань через інтерфейсні плати так, щоб вузол за новою технологією в цілому міг бути вставлений на місце у відомому корпусі. Перемикальні опори услід за введенням залишку навантажувального дивертерного перемикача не установлюються, і сполучні дроти, розташовані на зовнішній поверхні циліндра, відсутні. Додатковий варіант здійснення винаходу пропонує модифікований дивертерний перемикач, інтерфейс якого має напрямні отвори для штирів на дивертерному перемикачі; ведучий диск; нижні контакти, що вставляються, для нейтральної точки; і контакти, що вставляються, для фаз. Дивертерний перемикач може додатково містити стандартну основу для підіймальної тяги; підіймальну тягу, що має інтерфейс, виконаний з можливістю суміщення зі стандартною основою, причому стандартна основа виконана з можливістю прийому підіймальних тяг різної довжини. Дивертерний перемикач може додатково містити з'єднання, що містить з'єднання типу зірка з точкою нейтралі і/або однофазне з'єднання. У іншому варіанті здійснення винаходу дивертерний перемикач додатково містить вакуумний перемикач для гасіння дугових розрядів при перемиканні між головними контактами і проміжними контактами. Головні контакти і проміжні контакти можуть бути розташовані у вакуумному перемикачі. У іншому варіанті здійснення дивертерний перемикач додатково містить датчики для визначення під час роботи стану ізолювального масла, що оточує дивертерний перемикач. Датчики можуть бути датчикамидля детектування газоподібного водню (Н 2) розчиненого в ізолювальному маслі, або датчиками для визначення вмісту води в ізолювальному маслі. У іншому варіанті здійснення винаходу дивєртєрний перемикач додатково містить датчики для оптичного детектування дугових розрядів або датчики для електромагнітного детектування дугових розрядів. У іншому аспекті винахід пропонує спосіб модифікації перемикача відводів, за яким витягують дивертерний перемикач з існуючого перемикача відводів, і замінюють дивертерний перемикач дивертерним перемикачем, відповідним до даного винаходу. У одному з варіантів способу додатково відкривають перемикач відводів, зливають масло з перемикача відводів, заповнюють перемикач відводів електрично ізолювальним маслом після установлення нового дивертерного перемикача і закривають перемикач відводів. У наступному аспекті винахід пропонує систему перемикача відводів, у якій дивертерний перемикач замінений дивертерним перемикачем відповідно до даного винаходу. У подальшому аспекті винахід пропонує електричний трансформатор, що містить систему перемикача відводів, у якій дивертерний перемикач замінений дивертерним перемикачем відповідно до даного винаходу. Короткий опис креслень Супровідні креслення, які складають частину опису, ілюструють варіанти здійснення винаходу і разом з описом додатково слугують для пояснення принципів здійснення винаходу. 2 UA 100229 C2 5 10 15 20 25 30 35 40 45 50 55 На фіг. 1 представлене зображення трансформатора згідно з варіантом здійснення даного винаходу; На фіг. 2 представлене зображення перемикача відводів під навантаженням згідно з варіантом здійснення даного винаходу; На фіг. 3 представлене зображення вакуумного перемикача згідно з варіантом здійснення даного винаходу; На фіг. 4 представлене зображення дивертерного перемикача згідно з варіантом здійснення даного винаходу; На фіг. 5А представлене зображення корпусу згідно з варіантом здійснення даного винаходу; На фіг. 5В представлене зображення інтерфейсу згідно з варіантом здійснення даного винаходу; На фіг. 6А-6С представлені зображення підіймальної дужки згідно з варіантом здійснення даного винаходу; На фіг. 7 представлене зображення підіймальної тяги згідно з варіантом здійснення даного винаходу. Слід розуміти, що на фігурах відображені варіанти здійснення винаходу. Для фахівця в даній області техніки на основі розкритої інформації буде очевидною можливість змінень цих варіантів. Здійснення винаходу Далі детально описуються варіанти здійснення винаходу. У описуваних варіантах здійснення з метою зрозумілого опису використовується прийнята в даній області техніки термінологія. Проте винахід не обмежується вибраною таким чином використовуваною термінологією. У той час, як описуються окремі приклади варіантів здійснення, слід розуміти, що це зроблено тільки з ілюстративною метою. Фахівцеві в даній області буде зрозуміло, що можуть використовуватися інші компоненти і конфігурації без відступу від суті і об'єму винаходу. Варіанти здійснення винаходу пропонують дивертерний перемикач, що використовує технологію перемикання на основі вакууму, наприклад, вакуумні перемикачі. Варіанти здійснення також пропонують "модульний" дивертерний перемикач, тобто дивертерний перемикач, в якому частини дивертерного перемикача можуть бути замінені для забезпечення відповідності основного дивертерного перемикача вимогам споживача. Серед інших частин можуть бути передбачені модульні струмообмежувальні опори. Модульні струмообмежувальні опори можуть бути підключені або з'єднані в різних збірках для відповідності основного дивертерного перемикача вимогам споживача. Варіанти здійснення також пропонують дивертерний перемикач, який має механічний і електричний інтерфейс, який сумісний з існуючими конструкціями. Властивість сумісності механічного і електричного інтерфейсу забезпечує можливість модифікації звичайного перемикача відводів під навантаженням до перемикача відводів під навантаженням на основі вакууму. Дивертерний перемикач може бути замінений у відомих корпусах перемикачів відводів. Можлива модифікація зі звичайного до вакуумного, зі звичайного до вакуумного з підвищеними характеристиками і вакуумного з підвищенням характеристик. Переваги розкритого дивертерного перемикача можуть включати вищі електричні характеристики при тому ж фізичному розмірі, більш тривалий термін служби контактів при тих самих характеристиках навантаження, а також збільшені проміжки технічного обслуговування унаслідок зменшеного забруднення і руйнування масла. Крім того, обслуговувані ведучі частини, як електричні, так і механічні, здебільшого знаходяться на дивертерному перемикачі. Шляхом заміни на дивертерний перемикач на основі вакууму можна збільшити інтервал між технічним обслуговуванням, а також, потенційно, виключити необхідність заміни контактів (залежно від застосування і загальної кількості операцій під час терміну служби). Перемикачі відводів під навантаженням, модернізовані з використанням вакуумних переривників, не потребують системи безперервної фільтрації або будь-якої іншої системи очищення, оскільки при нормальній роботі дугові розряди відсутні або мінімальні. Для гасіння дугових розрядів не потрібне масло, яке виконує роль тільки ізолювального і охолоджуючого середовища. Крім того, в перемикачах відводів під навантаженням з вакуумними переривниками не потрібно конструювати контакти в дивертерному перемикачі з такими розмірами, щоб витримувати дугові розряди. Дивертерний перемикач може бути модифікований з дивертерного перемикача без датчиків на дивертерний перемикач, який містить датчики для визначення стану масла, що оточує дивертерний перемикач, під час роботи. Датчики можуть бути датчиками для детектування 3 UA 100229 C2 5 10 15 20 25 30 35 40 45 50 55 60 газоподібного водню (Н2), розчиненого в ізолювальному маслі, або датчиками для детектування вмісту в ізолювальному маслі води. Відомо, що при дугових розрядах в ізолювальному маслі утворюється водень. Цей ефект іноді використовується для спостереження за роботою трансформатора. Це не використовувалося для спостереження за перемикачами відводів під навантаженням без вакуумних переривників, оскільки при нормальній роботі траплялося дуже багато дугових розрядів, проте в перемикачі відводів під навантаженням, модернізованому вакуумними переривниками, датчики водню можуть здійснювати спостереження за роботою вакуумних переривників. Якщо модернізовані вакуумні переривники працюють не так, як очікується, то з'являються дугові розряди, і газоподібного водню, розчиненого в маслі, стає більше. Виникнення дугових розрядів в маслі руйнує масло і у гіршому разі непередбачені дугові розряди призведуть до повної відмови перемикача відводів під навантаженням. Інші датчики, які можуть бути установлені при модифікації перемикача відводів новим дивертерним перемикачем, здійснюють, наприклад, оптичне детектування дугових розрядів, при якому дугові розряди детектуються оптичними засобами (світлом), або датчиками для електромагнітного детектування дугових розрядів, при якому дугові розряди детектуються за допомогою вимірювання електромагнітних імпульсів. На фіг. 1 представлена схематична ілюстрація трансформатора з системою перемикача відводів, яка може бути використана з варіантами здійснення даного винаходу. Показана ємність 10 трансформатора що містить перемикач 12 відводів. Перемикач 12 відводів що показаний, підвішений на кришці 14 трансформатора, проте інші перемикачі 12 відводів можуть бути розміщені ззовні ємності 10 трансформатора. Як ємність 10 трансформатора, так і перемикач 12 відводів заповнені ізолювальною рідиною, краще маслом, що зберігається в масляному баку 16. Масло може бути на основі нафти, кремнієорганічним маслом або рослинним маслом. Для уникнення забруднення масла, наприклад при дугових розрядах, які описуються далі, перемикач 12 відводів має герметичний корпус, що відокремлює його ізолювальну рідину від ізолювальної рідини трансформатора. Зусилля для роботи перемикача 12 відводів подається з механізму 18 приводу двигуна, який змонтований на зовнішньому боці ємності 10 трансформатора. Зусилля передається за допомогою валів 20 і конічних зубчастих передач 22. На фіг. 2 показаний схематичний вигляд перемикача відводів під навантаженням, який може використовуватися з варіантами здійснення даного винаходу. Перемикач 12 відводів що показаний, сформований з двох головних частин: дивертерного перемикача 24 і селектора 26 відводу, пов'язаних з'єднаннями 30. Дивертерний перемикач 24 може мати звичайний верхній корпус 28. Під час роботи дивертерного перемикача в дивертерному перемикачі 24 відбуваються контактні розриви під час послідовних перемикань відводів. При розриві контактів висока напруга викликає дуговий розряд. При штатній операції перемикання існування дугового розряду припиняється за одну півхвилю (максимум 10 мс при 50 Гц). У звичайних перемикачах відводів дугові розряди відбуваються в ізолювальній рідині і викликають температурну деградацію ізолювальної рідини, що призводить до формування об'ємів, заповнених газом. Одним з наслідків цього є те, що газоутворення, у свою чергу, веде до непередбачуваних змін тиску в ізолювальній рідині. Іншим наслідком температурної деградації є те, що ізолювальна рідина забруднюється. Як зазначено вище, приклади варіантів здійснення даного винаходу пропонують дивертерний перемикач, який містить вакуумний перемикач, такий як вакуумний переривник. У прикладі варіанта здійснення винаходу дугові розряди, які відбуваються під час перемикання відводів, тепер гасяться у вакуумному перемикачі замість ізолювальної рідини, як у випадку звичайних дивертерних перемикачів. Таким чином, дугові розряди відбуваються у вакуумному перемикачі. Це може зменшити або виключити деградацію ізолювального масла і відповідні витрати на технічне обслуговування. Крім того, вакуумні переривники мають декілька технічних переваг завдяки швидкому відновленню їхніх діелектричних властивостей. Це сприяє кращій оптимізації перемикачів відводів для кожного застосування і, таким чином, збільшує ефективність витрат і зменшує загальний розмір трансформатора. Переваги вакуумних перемикачів можуть включати поліпшену здатність гасіння дугових розрядів у таких областях використання, як фазообертальні трансформатори, струмообмежувальні реактори послідовного увімкнення, промислові трансформатори і службові трансформатори. Варіанти здійснення даного винаходу пропонують дивертерний перемикач, який використовує вакуумні перемикачі. Дугові розряди, описані вище, обмежуються усередині вакуумних перемикачів. Це поліпшує роботу і довговічність перемикача відводів. Зазвичай 4 UA 100229 C2 5 10 15 20 25 30 35 40 45 50 55 60 технічне обслуговування і заміна перемикачів відводів залежить від часу і кількості перемикальних операцій. Часовий фактор в основному залежить від забруднення і деградації ізолювальних здатностей масла і перемикача відводів. Забруднення і ізолювальні здатності масла залежать від вмісту частинок і вологості, які можуть бути зменшені при закритті електричних дугових розрядів у вакуумному перемикачі. Фактор кількості операцій здебільшого відноситься до зношування контактів, на яких відбуваються дугові розряди. Ступінь зношування зменшується, коли дугові розряди відбуваються у вакуумному перемикачі, в якому частинки металу, які випаровуються під час дугового розряду, конденсуються назад на контакт. На фіг. 3 показаний приклад вакуумного перемикача, який може бути використаний у описаному в прикладі варіанта дивертерному перемикачі. Вакуумний перемикач може мати перший кінець і другий кінець. На першому кінці може бути розташований вивід 31, а на другому кінці - ніжка 39. Як вивід 31, так і ніжка 39 виходять з корпусу вакуумного перемикача. Корпус може бути виконаний у вигляді ковпачка 34 переривника, який з'єднаний з керамічним ізолятором 36. Другий ковпачок 40 переривника може бути виконаний навколо ніжки 39 для герметизації вакуумного перемикача. Для герметизації вакуумного перемикача на першому кінці вакуумного перемикача навколо виводу 31 може бути передбачений поворотний захисний елемент 32. Вивід 31 може бути з'єднаний з металевим сильфоном 33. Металевий сильфон 33 може бути з'єднаний з екраном 35. У корпусі вакуумного перемикача можуть бути розташовані контакти 38. Дуговий розряд, який відбувається під час перемикання, відбувається між цими контактами у вакуумному перемикачі. Один з двох контактів 38 з'єднаний з ніжкою 39. У корпусі навколо контакта 38 може бути розміщений екран 37. На фіг. 4 показаний приклад дивертерного перемикача, що містить вакуумні перемикачі, показані на фіг. 3. У показаному дивертерному перемикачі електричний і механічний тракти відокремлені один від одного. Дивертерний перемикач, показаний на фіг. 4, може бути установлений у відомий корпус перемикача відводів. Наприклад, перемикач відводів, показаний на фіг. 1, містить корпус, який оточує дивертерний перемикач. Приклад корпусу 45 показаний на фіг. 5А. Існуючий дивертерний перемикач у корпусі 45 може бути витягнутий і замінений дивертерним перемикачем на основі вакууму. Замінюючий дивертерний перемикач на основі вакууму може бути просто вставлений в корпус 45 і з'єднаний на місці. По суті замінюючий дивертерний перемикач повинен мати можливість інтерфейсної взаємодії з існуючими з'єднаннями в корпусі. На фіг. 5В показаний приклад інтерфейсу для дивертерного перемикача, розміщеного в корпусі перемикача відводів. Звичайно, можливі інші інтерфейси залежно від конкретного варіанта здійснення. Фіг. 5В демонструє вигляд інтерфейсу для дивертерного перемикача зсередини корпусу перемикача відводів. Можливі декілька механічних і електричних інтерфейсів для дивертерного перемикача. У прикладі варіанта здійснення механічний інтерфейс може містити три отвори 47 для відповідних напрямних штирів (не показані) на дивертерному перемикачі. Напрямні штирі на дивертерному перемикачі входять у ці три отвори 47 для сприяння закріпленню дивертерного перемикача у корпусі. В інтерфейсі також може бути передбачений ведучий диск 49. Ведучий диск 49 передає обертальний рух приводу з двигуном на дивертерний перемикач. Уздовж стінки корпусу також передбачена масляна трубка 51. Ця масляна трубка 51 може використовуватися як напрямна при установленні дивертерного перемикача. Уздовж стінки корпусу також може бути передбачене ребро зі скловолокна. Це ребро може використовуватися як напрямна при установленні дивертерного перемикача. У деяких випадках ребро зі скловолокна може бути відсутнє, наприклад, у більш ранніх варіантах UCG. Вакуумний дивертерний перемикач може бути зафіксований на місці як звичайний UCG, наприклад, за допомогою пружин стиснення в підіймальних дужках. Приклад підіймальної дужки показаний на фіг. 6. У варіантах здійснення винаходу для кріплення дивертерного перемикача у відповідному положенні не потрібні спеціальні інструменти. Спрямована донизу сила від вертикально установленої пружини стиснення зверху підіймальної дужки повинна бути достатньою. Підіймальні дужки також можуть створювати чотири додаткових "крила" для запобігання неправильному установленню дивертерного перемикача в корпусі. Отже, кришка корпусу не може бути герметизована, якщо напрямні стрижні на дивертерному перемикачі знаходяться поза виїмкою ведучого диска. У прикладі варіанта здійснення електричний інтерфейс для дивертерного перемикача може містити нижні контакти що вставляються 53 для нейтральної точки. Ці контакти 53 електрично з'єднуються з відповідними контактами на дивертерному перемикачі. Крім того, також можуть бути передбачені шість контактів що вставляються 55 для фаз. Для кожної фази можуть бути передбачені два контакта 55. 5 UA 100229 C2 5 10 15 20 25 30 35 40 45 50 55 Інтерфейс робить можливою заміну звичайної технології перемикання на основану на вакуумі без великих втручань у трансформаторі. Заміна здійснюється за менший час, ніж при звичайному технічному обслуговуванні, оскільки не потрібне чищення старого дивертерного перемикача. Без інтерфейсу у багатьох випадках необхідно осушувати трансформатор для здійснення заміни. Таким чином, варіанти здійснення винаходу пропонують для модифікації дивертерного перемикача на основі вакууму. Оскільки винахід є заміною для перемикачів відводів на місці роботи, то вакуумний дивертерний перемикач відповідно до винаходу може використовуватися для заміни масляних дивертерних перемикачів при використанні того самого корпусу. Менший вакуумний дивертерний перемикач дозволяє вставляти його в корпус на місці і може запропонувати поліпшення технічних характеристик пристрою плюс триваліші терміни служби контактів і технічного обслуговування масла для модулів без придбання нового трансформатора з дивертерним перемикачем або додавання нових окремих дивертерних перемикачів. Заміна на вакуумну технологію робить вставку дивертерного перемикача меншою, ніж вставка звичайного масляного дивертерного перемикача, і у разі наявності в корпусі масляних трубок і ребер зі скловолокна вони можуть бути використані для полегшення спрямовування вставки на місце в корпусі. При модернізації вакуумної технології використовуються три напрямні стрижні на вставці вакуумного дивертерного перемикача для розташування вставки в колі корпусу і вирівнювання з контактними інтерфейсами. Додаткові варіанти здійснення пропонують дивертерний перемикач, який може використовуватися у широкому діапазоні характеристик і застосувань з як можна меншими змінами дивертерного перемикача. Наприклад, дивертерний перемикач може бути сконструйований з частинами, які є легко замінюваними. У прикладі варіанта здійснення винаходу діапазон характеристик і застосувань перемикача відводів може змінюватися. Це може бути зроблене заміною різних частин дивертерного перемикача. У розкритому варіанті здійснення можуть бути замінені один або більше струмообмежувальних опорів, підіймальних тяг або з'єднань. Кожна заміна може бути зроблена на місці або користувачем за допомогою стандартних інструментів і вказівок. Як коротко описано вище, струмообмежувальні опори можуть бути передбачені у вигляді модулів опорів. Модулі можуть містити однакову кількість і типи опорів або модулі можуть відрізнятися один від одного. Струмообмежувальні опори можуть замінюватися для зміни характеристик навантаження перемикача відводів. Для приймання модулів струмообмежувальних опорів може бути передбачений дивертерний перемикач із стандартизованою основою. Кожен з модулів струмообмежувальних опорів виконаний з можливістю інтерфейсної взаємодії зі стандартизованою основою, що дозволяє просту заміну модулів струмообмежувальних опорів. Може бути установлена стандартизована основа. Модулі струмообмежувальних опорів можуть бути установлені з різною кількістю модулів опорів і різними з'єднаннями між модулями залежно від стрибка напруги і номінального струму. Варіанти здійснення винаходу також пропонують дивертерний перемикач, який може включати стандартизовану основу для підіймальних тяг. Підіймальні тяги можуть бути замінені для змінення ізоляційних характеристик перемикача відводів. Підіймальні тяги різних довжин можуть бути обладнані інтерфейсом, який сполучений зі стандартизованою основою. Таким чином, та сама основа може використовуватися незалежно від рівня ізоляції. Залежно від рівня ізоляції може змінюватися тільки довжина підіймальних тяг. Для установленого на дужках перемикача відводів може використовуватися однакова довжина тяг (проміжний фланець на корпусі дивертерного перемикача з довжиною 106 мм), і перемикач відводів може бути установлений безпосередньо на кришці трансформатора. Різниця у довжині може бути установлена з використанням різних отворів для підіймальної дужки зверху підіймальних тяг. Це зменшує варіанти підіймальних тяг на 50 %. Приклад підіймальної тяги показаний на фіг. 7. У варіанті здійснення винаходу також можуть бути передбачені з'єднання. Залежно від використання, однофазного або типу зірки з точкою нейтралі, між збірками опорів додаються з'єднання (зазвичай одна збірка містить більше ніж один модуль опорів на фазу). У той час, як вище описані різні варіанти здійснення винаходу, слід розуміти, що вони представлені як приклад, а не як обмеження. Для фахівця в даній області техніки буде очевидно, що можуть бути виконані різні зміни у формі і деталях без відступу від суті та об'єму винаходу. Це особливо вірно у світлі технології і термінів у відповідній області (областях) техніки, які можуть бути розвинені пізніше. Таким чином, винахід не повинен обмежуватися будь-яким вищеописаним прикладом варіанта здійснення, а визначається тільки згідно з формулою винаходу та її еквівалентами. 60 6 UA 100229 C2 ФОРМУЛА ВИНАХОДУ 5 1. Дивертерний перемикач, який містить інтерфейс, виконаний з можливістю з'єднання з корпусом перемикача відводів; вакуумний перемикач, що має головні контакти та проміжні контакти; тримач струмообмежувального опору, що з'єднаний з проміжними контактами; щонайменше один модуль струмообмежувальних опорів, що має інтерфейс для з'єднання з тримачем струмообмежувального опору і виконаний з можливістю бути з'єднаним з іншим модулем струмообмежувального опору. 2. Дивертерний перемикач за п. 1, який відрізняється тим, що додатково містить стандартну основу для підіймальної тяги. 3. Дивертерний перемикач за п. 2, який відрізняється тим, що підіймальна тяга має інтерфейс, виконаний з можливістю суміщення зі стандартною основою, причому стандартна основа виконана з можливістю приймання підіймальних тяг різної довжини. 4. Дивертерний перемикач за будь-яким з пп. 1-3, який відрізняється тим, що модулі струмообмежувальних опорів з'єднані в залежності від конструктивних особливостей дивертерного перемикача. 5. Дивертерний перемикач за п. 4, який відрізняється тим, що з'єднання однофазне або типу зірки з точкою нейтралі. 7 UA 100229 C2 8 UA 100229 C2 9 UA 100229 C2 10 UA 100229 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
