Кришка люка підземної або наземної споруди

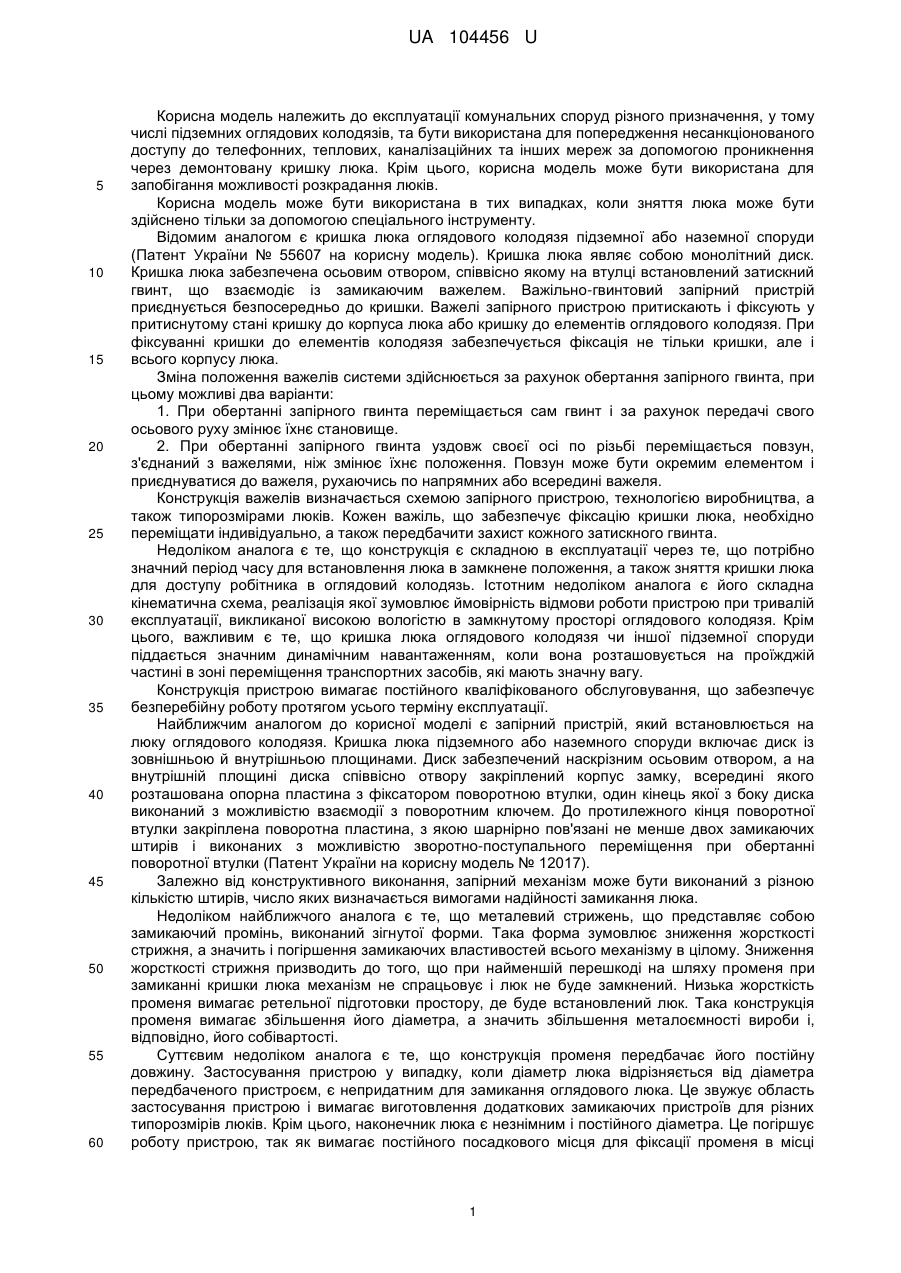

Реферат: UA 104456 U UA 104456 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до експлуатації комунальних споруд різного призначення, у тому числі підземних оглядових колодязів, та бути використана для попередження несанкціонованого доступу до телефонних, теплових, каналізаційних та інших мереж за допомогою проникнення через демонтовану кришку люка. Крім цього, корисна модель може бути використана для запобігання можливості розкрадання люків. Корисна модель може бути використана в тих випадках, коли зняття люка може бути здійснено тільки за допомогою спеціального інструменту. Відомим аналогом є кришка люка оглядового колодязя підземної або наземної споруди (Патент України № 55607 на корисну модель). Кришка люка являє собою монолітний диск. Кришка люка забезпечена осьовим отвором, співвісно якому на втулці встановлений затискний гвинт, що взаємодіє із замикаючим важелем. Важільно-гвинтовий запірний пристрій приєднується безпосередньо до кришки. Важелі запірного пристрою притискають і фіксують у притиснутому стані кришку до корпуса люка або кришку до елементів оглядового колодязя. При фіксуванні кришки до елементів колодязя забезпечується фіксація не тільки кришки, але і всього корпусу люка. Зміна положення важелів системи здійснюється за рахунок обертання запірного гвинта, при цьому можливі два варіанти: 1. При обертанні запірного гвинта переміщається сам гвинт і за рахунок передачі свого осьового руху змінює їхнє становище. 2. При обертанні запірного гвинта уздовж своєї осі по різьбі переміщається повзун, з'єднаний з важелями, ніж змінює їхнє положення. Повзун може бути окремим елементом і приєднуватися до важеля, рухаючись по напрямних або всередині важеля. Конструкція важелів визначається схемою запірного пристрою, технологією виробництва, а також типорозмірами люків. Кожен важіль, що забезпечує фіксацію кришки люка, необхідно переміщати індивідуально, а також передбачити захист кожного затискного гвинта. Недоліком аналога є те, що конструкція є складною в експлуатації через те, що потрібно значний період часу для встановлення люка в замкнене положення, а також зняття кришки люка для доступу робітника в оглядовий колодязь. Істотним недоліком аналога є його складна кінематична схема, реалізація якої зумовлює ймовірність відмови роботи пристрою при тривалій експлуатації, викликаної високою вологістю в замкнутому просторі оглядового колодязя. Крім цього, важливим є те, що кришка люка оглядового колодязя чи іншої підземної споруди піддається значним динамічним навантаженням, коли вона розташовується на проїжджій частині в зоні переміщення транспортних засобів, які мають значну вагу. Конструкція пристрою вимагає постійного кваліфікованого обслуговування, що забезпечує безперебійну роботу протягом усього терміну експлуатації. Найближчим аналогом до корисної моделі є запірний пристрій, який встановлюється на люку оглядового колодязя. Кришка люка підземного або наземного споруди включає диск із зовнішньою й внутрішньою площинами. Диск забезпечений наскрізним осьовим отвором, а на внутрішній площині диска співвісно отвору закріплений корпус замку, всередині якого розташована опорна пластина з фіксатором поворотною втулки, один кінець якої з боку диска виконаний з можливістю взаємодії з поворотним ключем. До протилежного кінця поворотної втулки закріплена поворотна пластина, з якою шарнірно пов'язані не менше двох замикаючих штирів і виконаних з можливістю зворотно-поступального переміщення при обертанні поворотної втулки (Патент України на корисну модель № 12017). Залежно від конструктивного виконання, запірний механізм може бути виконаний з різною кількістю штирів, число яких визначається вимогами надійності замикання люка. Недоліком найближчого аналога є те, що металевий стрижень, що представляє собою замикаючий промінь, виконаний зігнутої форми. Така форма зумовлює зниження жорсткості стрижня, а значить і погіршення замикаючих властивостей всього механізму в цілому. Зниження жорсткості стрижня призводить до того, що при найменшій перешкоді на шляху променя при замиканні кришки люка механізм не спрацьовує і люк не буде замкнений. Низька жорсткість променя вимагає ретельної підготовки простору, де буде встановлений люк. Така конструкція променя вимагає збільшення його діаметра, а значить збільшення металоємності вироби і, відповідно, його собівартості. Суттєвим недоліком аналога є те, що конструкція променя передбачає його постійну довжину. Застосування пристрою у випадку, коли діаметр люка відрізняється від діаметра передбаченого пристроєм, є непридатним для замикання оглядового люка. Це звужує область застосування пристрою і вимагає виготовлення додаткових замикаючих пристроїв для різних типорозмірів люків. Крім цього, наконечник люка є незнімним і постійного діаметра. Це погіршує роботу пристрою, так як вимагає постійного посадкового місця для фіксації променя в місці 1 UA 104456 U 5 10 15 20 25 30 35 40 45 50 55 60 замикання в горловині отвору оглядового колодязя. При невідповідності діаметра наконечника променя, стосовно до конкретного посадкового місця, потрібна заміна променя з необхідним діаметром наконечника. Фіксація напрямку руху променя забезпечується за допомогою скоби, яка закріплюється до внутрішньої поверхні люка. Використання скоби у вигляді напрямної не забезпечує повною мірою фіксацію променя в потрібному напрямку. Це призводить до того, що при незначному опорі руху променя може відбутися його відхилення від заданого напрямку і, відповідно, пристрій не зможе повною мірою замкнути люк в горловині оглядового колодязя. Замикання отвору, в якому розміщено ключ для замикання горловини люка, виконують за допомогою звичайного болта. Це збільшує вірогідність несанкціонованого доступу до замикаючого механізму та відкриттю люка з наступним проникненням в оглядовий колодязь. Наявність болта перекриваючого отвір для розміщення ключа приводного механізму недостатньо обмежує доступ до замкового механізму. В основу корисної моделі поставлена задача вдосконалення конструкції кришки люка оглядового колодязя підземної або наземної споруди за рахунок підвищення жорсткості конструкції замикаючих штирів, виконання замикаючих штирів з можливістю зміни довжини в залежності від діаметра отвору люка оглядового колодязя, виконання різьбовий кінцевій частині замикаючих штирів для закріплення наконечника необхідного діаметра залежно від параметрів отвору люка а, також виконання запірного пристрою, який включає неможливість несанкціонованого доступу до замкового механізму оглядового колодязя. Технічний результат від використання корисної моделі полягає з підвищенні ефективності тривалої експлуатації пристрою, зниження ймовірності відмов у його роботі, мінімізації негативного впливу атмосфери оглядового колодязя з підвищеною вологістю на роботу механізму. Крім цього, конструкція замкового механізму забезпечує можливість адаптуватися до різних діаметрів горловини оглядового колодязя, а також забезпечити щільність розміщення люка залежно від конкретних умов його розміщення. Поставлена задача вирішується тим, що кришка люка підземної або наземної споруди містить диск із зовнішньою й внутрішньою площинами. Диск забезпечений наскрізним осьовим отвором. На внутрішній площині диска співвісно отвору закріплений корпус замка, всередині якого розташована опорна пластина з фіксатором поворотною втулки, один кінець якої з боку диска виконаний з можливістю взаємодії з поворотним ключем. До протилежного кінця поворотної втулки закріплена поворотна пластина, з якою шарнірно пов'язані не менше двох замикаючих штирів, тіла яких виконані з вигином і виконані з можливістю зворотнопоступального переміщення при обертанні поворотної втулки, згідно з корисною моделлю, замикаючі штирі в місці вигину забезпечені елементами жорсткості у вигляді стрижня, кінці якого приварені до замикаючого штиря. Замикаючі штирі виконані складовими з двох частин, кінці яких мають різьбу і з'єднані різьбовою втулкою, виконаною з можливістю регулювання довжини тіла замикаючого штиря. Кінцева частина кожного замикаючого штиря має різьбову поверхню, на яку нагвинчений наконечник. Тіло замикаючого штиря розміщено усередині циліндричної напрямної втулки, закріпленої до опорної пластини, яка закріплена до кришки люка. Згідно з корисною моделлю, для підвищення надійності замикання люка, замок має три замикаючих штиря. Згідно з корисною моделлю, для підвищення надійності замикання люка, замок має чотири замикаючих штиря. Згідно з корисною моделлю, для оперативного контролю стану люка і попередження несанкціонованого доступу до оглядового колодязя або іншої споруди, замикаючі штирі виконані з можливістю взаємодії з сигнальними датчиками, що пов'язані з системою сигналізації. Корисна модель пояснюється кресленнями, де на фіг. 1 показаний вид попереду замка з двома замикаючими штирями; на фіг. 2 - вид зверху на замок з двома замикаючими штирями; на фіг. 3 - вид збоку на замок з двома замикаючими штирями; на фіг. 4 - ізометричне зображення замка з двома замикаючими штирями; на фіг. 5 - вид зверху на замок з трьома замикаючими штирями; на фіг. 6 - ізометричне зображення замка з трьома замикаючими штирями; на фіг. 7 - вид попереду замка з чотирма замикаючими штирями; на фіг. 8 - вид зверху на замок з чотирма замикаючими штирями; на фіг. 9 - вид збоку на замок з чотирма замикаючими штирями; на фіг. 10 - ізометричне зображення замка з чотирма замикаючими штирями; на фіг. 11 - замикаючий ключ; на фіг. 12 - замикаючий штир; на фіг. 13 - поворотна пластина; на фіг. 14 - вид зверху на корпус замка; на фіг. 15 - вид збоку на корпус замка; на фіг. 16 - вид попереду на направляючу втулку та опорну пластину; на фіг. 17 - вид зверху на направляючу втулку та опорну пластину; на фіг. 18 - наконечник; на фіг. 19 - вид зверху на кришку люка. 2 UA 104456 U 5 10 15 20 25 30 35 40 45 50 55 Кришка люка підземної або наземної споруди являє собою литий або порожнистий диск 1, виконаний з метала або іншого високоміцного матеріалу, і має осьовий наскрізний отвір 2. Диск 1 має зовнішню і внутрішню площині 3, 4 і розташовується на отворі люка зовнішньою площиною 3 з боку денної поверхні. У залежності від призначення кришки люка, зовнішня площина 3 може бути виконана гладкою або рифленою. До внутрішньої площині 4 диска 1 закріплений корпус замку 5. Співвісно отвору 2 диска 1 в корпусі замку 5 встановлена в можливістю осьового обертання поворотна втулка 6, яка утримується в робочому положенні за допомогою опорної пластини 7 і фіксатора 8. Один кінець поворотної втулки 6 з боку внутрішньої площини 4 диска 1 має западини і опуклості, форма і розміри яких відповідають кінцевій частині ключа 9, при обертанні якого приводиться в дію механізм пристрою. На іншому кінці поворотної втулки 6 закріплена поворотна пластина 10, що шарнірно з'єднана з замикаючими штирями 11. Замикаючі штирі 11 мають зигзагоподібний вигин для того, щоб вісь кінцевій частині штиря 11 була нижче площини диска на заданому відстані від нього. Замикаючі штирі 11 в місці і вигину забезпечені елементами жорсткості у вигляді стрижня 12. Тіла замикаючих штирів 11 проходять через циліндричні направляючі втулки 13, що закріплені за допомого опорних пластин 14 на внутрішній площині 4 диска 1. Залежно від вимог до надійності фіксації кришки люка кількість штирів 11 може бути будь-якою, в залежності від вимог до запирання люка. Мінімальна кількість штирів 11 повинна бути не менш двох. Оптимальною кількість замикаючих штирів 11 може бути від двох і до чотирьох. Довжина замикаючих штирів 11 вибирається, виходячи з умови, що у відкритому положенні вони повинні не виходити за границю, яка утворює бічну поверхню диска 1, а в закритому положенні замку вони повинні виходити за границю, що утворює бічну поверхню диска 1, на задану величину. Тіло кожного замикаючого штиря 11 виконано складовим з двох частин, кінці яких мають різьбу і з'єднані між собою різьбовою втулкою 15, виконаною з можливістю регулювання довжини тіла замикаючого штиря 11. Кінцева частина кожного замикаючого штиря 11 має різьбову поверхню, на яку нагвинчений знімний наконечник 16, виконаний з можливістю регулювання поздовжнього положення щодо осі замикаючого штиря 11. Діаметр напрямної втулки 13 вибирається, виходячи з того, що в ній повинен вільно переміщатися замикаючий штир 11, при цьому він не повинен відхилятися від заданого напрямку і потрапляти в посадочне місце при замиканні люка. Осьовий отвір 2 в кришці 1 люка має різьбу, на яку нагвинчена різьбова заглушка 17, торцева поверхня якої виконана з можливістю взаємодії з ключем 9. Штирі можуть мати сигнальні датчики 18, що пов'язані з системою сигналізації. Заявлений пристрій працює таким чином. Перед установкою кришки у вигляді диска 1 на люк оглядового колодязя погоджують його діаметр з діаметром кола, який утворюється замикаючими штирями 11. Надійне замикання кришки 1 люка може бути в тому випадку, коли штирі 11 виходять за межі контуру прорізу люка і можуть фіксуватися в посадочних місцях для замикання кришки 1. Необхідна довжина замикаючого штиря 11 забезпечується за рахунок обертання різьбової втулки 15, за допомогою якої можна збільшити або зменшити довжину замикаючого штиря 11. Після встановлення необхідної довжини замикаючого штиря 11, різьбова втулка 15 може фіксуватися за допомогою контрогаек. Крім довжини замикаючого штиря 11, важлива роль діаметра наконечника 16. В залежності від діаметра наконечника 16 залежить щільність розміщення його в посадковому місці. Від цього залежить щільність і надійність замикання кришки 11 люка оглядового колодязя чи іншої споруди. Після підбору необхідного діаметра наконечника 16 приступають до запирання люка, наприклад оглядового колодязя. Після установки кришки 11 люка на люковий отвір підземної або наземної споруди, в осьовий отвір 2 диска вставляють ключ 9 до взаємодії з поворотною втулкою 6. При повороті ключа 9, повертається навколо осі поворотна втулка 6, що розташована в корпусі замку 5 і утримується в перпендикулярному по відношенні до осьового отвору в диску положенні за допомогою опорної пластини 7 і фіксатора 8. При повороті поворотної втулки 6 обертається поворотна пластина 10, яка захоплює за собою шарнірно-з'єднані з нею замикаючі штирі 11, тіла яких проходять через напрямні циліндричні направляючі втулки 13, що закріплені до опорної пластини 14 і, відповідно, до внутрішньої частини 3 кришки 1. 3 UA 104456 U 5 10 15 20 25 30 35 40 45 При замиканні, штирям 11 доводиться долати певне зусилля переміщення. Особливо це позначається при входженні знімного наконечника 16 в посадочне місце. При переміщенні штиря 11 місце його зигзагоподібного вигину може деформуватися. Для запобігання деформації тіла кожного замикаючого штиря 11, в місці його зигзагоподібного вигину, встановлюють і закріплюють за допомогою зварювання елементи жорсткості у вигляді стрижня 12 - розпірку, діаметр якої визначають, виходячи з діаметра замикаючого штиря 11 і навантаження, яке виникає при його переміщенні. Розпірка 12 може бути виконана з прута або багатогранника. При замиканні штирі 11 повинні точно переміщатися в заданому напрямі, оскільки від цього залежить потрапляння наконечника в посадочне місце. Як напрямна втулка 13 може використовуватися циліндрична трубка, діаметр якої вибирається з умови вільного переміщення замикаючого штиря 11 та попередження відхилення від заданого напрямку. Надійне кріплення напрямної 13 здійснюється за допомогою зварювання до опорної пластини 14. Це забезпечує високу надійність кріплення і можливість експлуатації протягом тривалого періоду часу. Штирі 11, переміщаючись, висуваються і входять у пази в горловині отвору люка підземної або наземної споруди і тим самим фіксують кришку 1 люка, попереджаючи її несанкціонований витяг. Для вилучення кришки 1 люка, ключ 9 вставляється в осьовий отвір 2 диска і повертається в протилежному запиранию напрямку. При цьому обертається поворотна втулка 6, замикаючі штирі 11 виходять з пазів в горловині люка споруди, засуваються і звільняють кришку 1 люка від зачеплення з горловиною. Після цього кришка 11 люка безперешкодно витягується, забезпечуючи доступ в підземне або наземне спорудження. У залежності від навантаження на кришку 1 люка, для її замикання, може бути недостатньо двох замикаючих штирів 11 для надійного замикання і попередження несанкціонованого доступу до спорудження. Для цього у замку встановлюється три, або чотири замикаючих штиря 11. Забезпечення оперативного контролю стану люка і попередження несанкціонованого доступу до оглядового колодязя або іншої споруди, використовують датчики 18. Ці датчики 18 розташовані зі зворотної площини 4 кришки 1 люка. Місце розташування датчиків 18 вибирають з вимоги, щоб ці датчики взаємодіяли з замикаючими штирями 11. При переміщенні штирів 11 вони взаємодіють з датчиками 18. Останні формують сигнал про спробу проникнення у споруду і передають цей сигнал до системи сигналізації, яка інформує про необхідність прийняття необхідних мір. Дослідно-промислові випробування показали, що корисна модель із замикаючим пристроєм забезпечує високу ефективність тривалої експлуатації, при якій забезпечується надійне замикання горловини люка підземного або наземного споруди. Пристрій попереджає несанкціоноване проникнення в споруду. Виробництво пристрою може здійснюватися як в заводських умовах, так і в умовах спеціалізованих майстернях. Суттєвим є те, що замкові механізми кришок можуть встановлюватися як безпосередньо при виготовленні нових кришок, так і для модернізації кришок раніше встановлених, експлуатація яких здійснюється вже тривалий час. Суттєвим є те, що конструкція замку дозволяє його встановлювати не змінюючи основних геометричних параметрів на кришки різних діаметрів і матеріалів з яких вони виготовлені. Це мінімізує витрати на виготовлення і, відповідно, робить продукцію, що випускається конкурентоспроможною на ринку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Кришка люка підземної або наземної споруди, що включає диск із зовнішньою й внутрішньою площинами, при цьому диск забезпечений наскрізним осьовим отвором, а на внутрішній площині диска співвісно отвору закріплений корпус замка, всередині якого розташована опорна пластина з фіксатором поворотною втулки, один кінець якої з боку диска виконаний з можливістю взаємодії з поворотним ключем, при цьому до протилежного кінця поворотної втулки закріплена поворотна пластина, з якою шарнірно пов'язані не менше двох замикаючих штирів, тіла яких виконані з вигином і виконані з можливістю зворотно-поступального переміщення при обертанні поворотної втулки, який відрізняється тим, що замикаючі штирі в місці і вигину забезпечені елементами жорсткості у вигляді стрижня, при цьому замикаючі штирі виконані складовими з двох частин, кінці яких мають різьбу і з'єднані різьбовою втулкою, виконаною з можливістю регулювання довжини тіла замикаючого штиря, а кінцева частина кожного замикаючого штиря має різьбову поверхню, на яку нагвинчений наконечник, при цьому 4 UA 104456 U 5 тіло замикаючого штиря розміщено усередині циліндрової напрямної втулки, закріпленої до опорної пластини, яка закріплена до кришки люка. 2. Кришка люка підземної або наземної споруди, за п. 1, яка відрізняється тим, що замок має три замикаючих штирі. 3. Кришка люка підземної або наземної споруди, за п. 1, яка відрізняється тим, що замок має чотири замикаючих штирі. 4. Кришка люка підземної або наземної споруди, за п. 1, яка відрізняється тим, замикаючі штирі виконані з можливістю взаємодії з сигнальними датчиками, що пов'язані із системою сигналізації. 5 UA 104456 U 6 UA 104456 U 7 UA 104456 U 8 UA 104456 U 9 UA 104456 U 10 UA 104456 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
