Нарізний комбайн

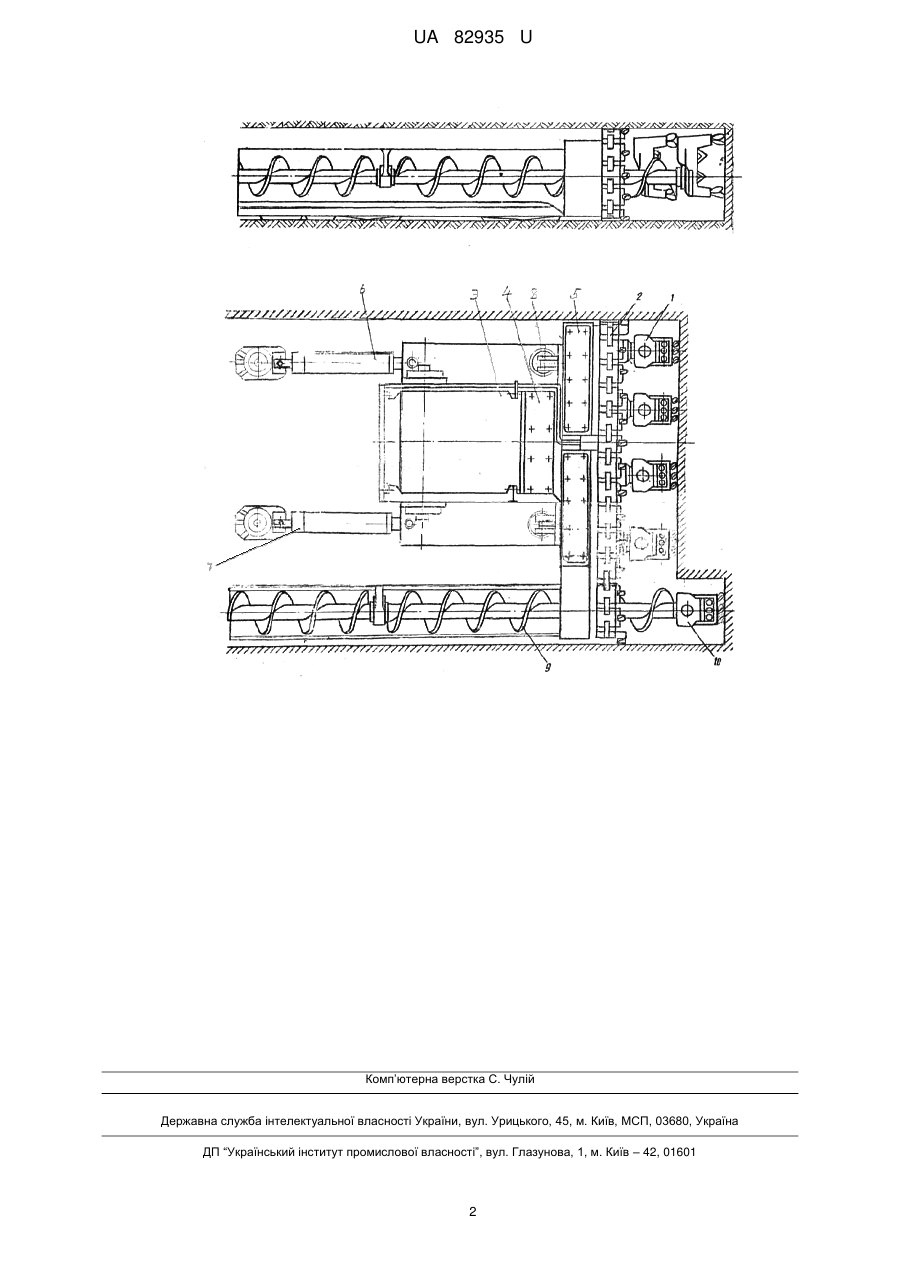

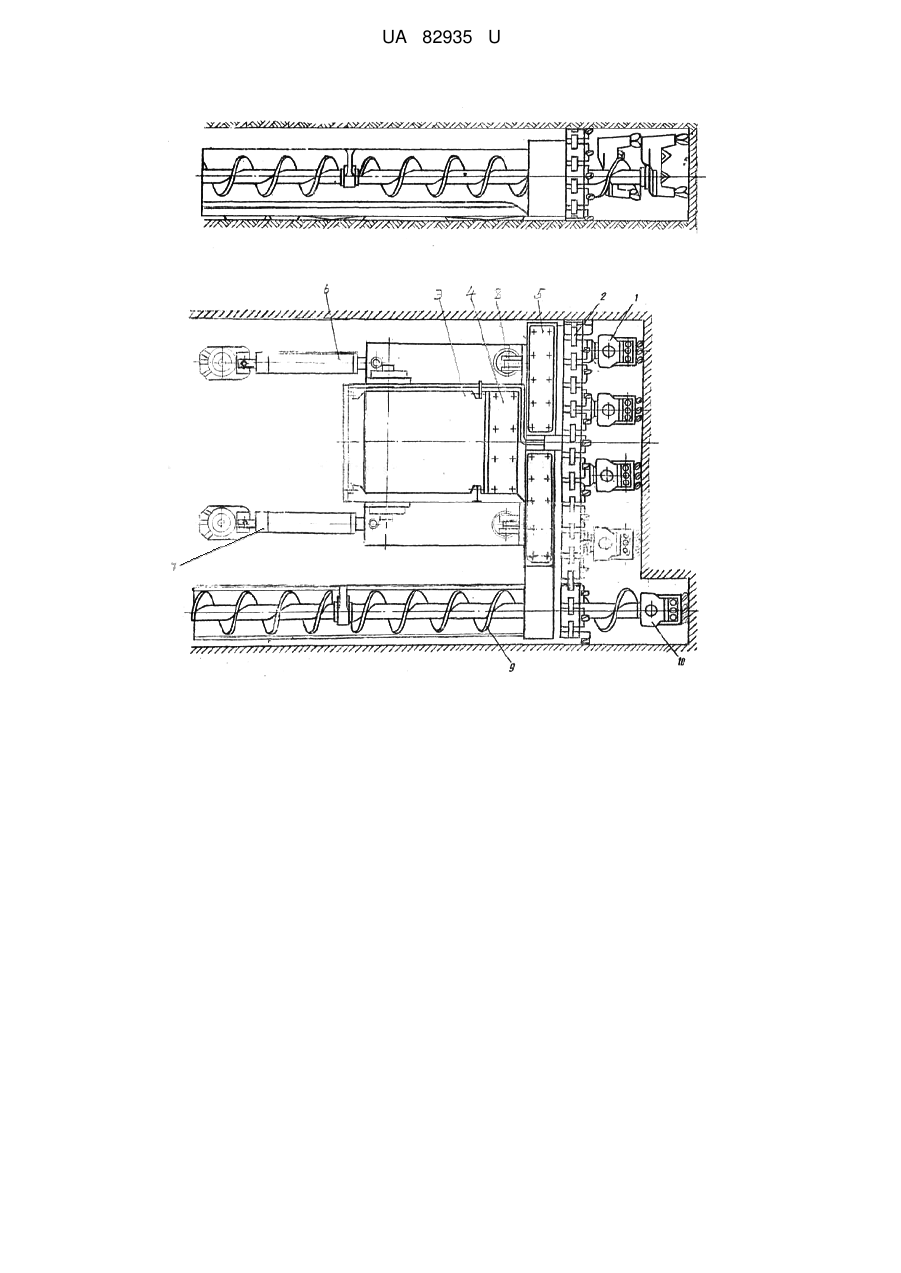

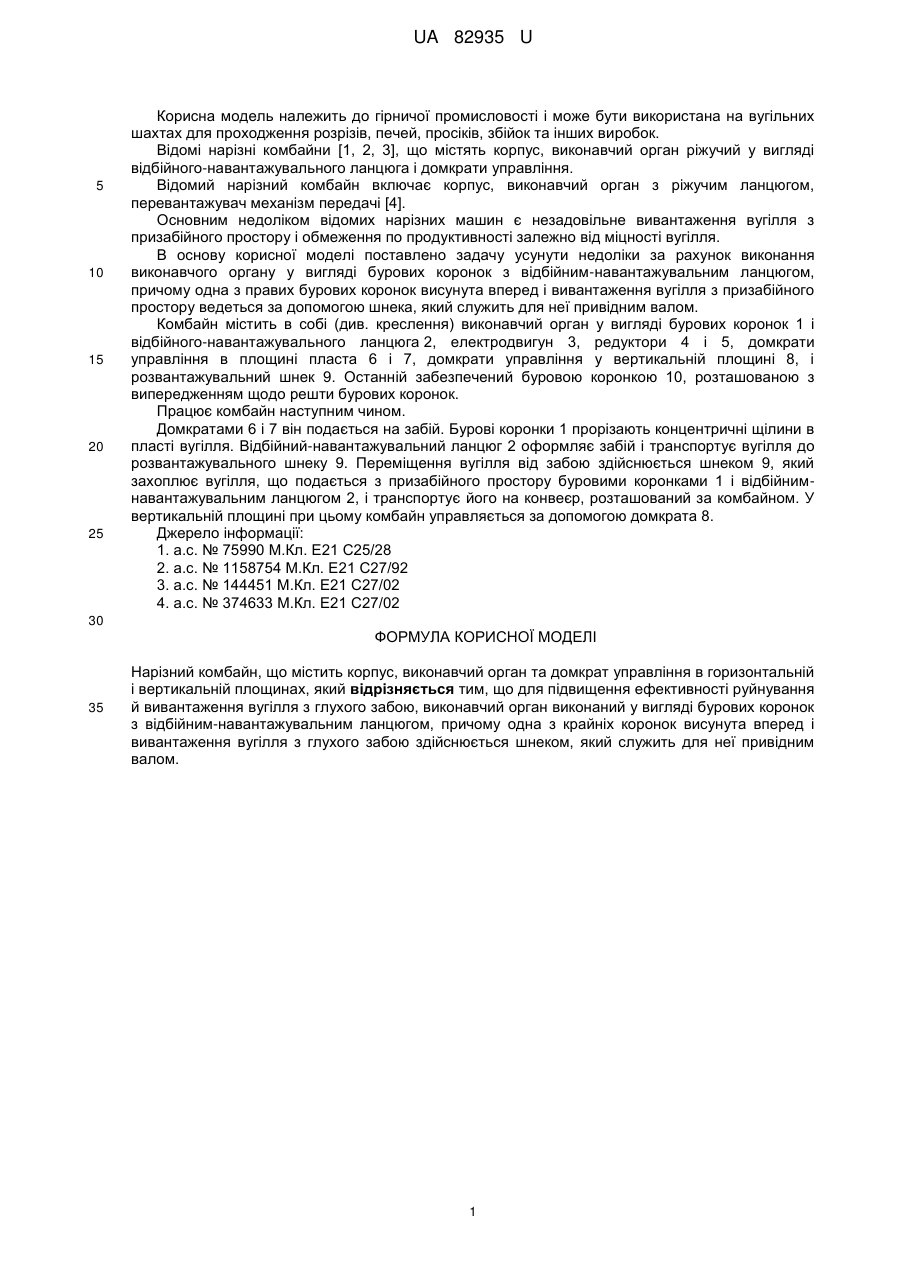

Реферат: UA 82935 U UA 82935 U 5 10 15 20 25 Корисна модель належить до гірничої промисловості і може бути використана на вугільних шахтах для проходження розрізів, печей, просіків, збійок та інших виробок. Відомі нарізні комбайни [1, 2, 3], що містять корпус, виконавчий орган ріжучий у вигляді відбійного-навантажувального ланцюга і домкрати управління. Відомий нарізний комбайн включає корпус, виконавчий орган з ріжучим ланцюгом, перевантажувач механізм передачі [4]. Основним недоліком відомих нарізних машин є незадовільне вивантаження вугілля з призабійного простору і обмеження по продуктивності залежно від міцності вугілля. В основу корисної моделі поставлено задачу усунути недоліки за рахунок виконання виконавчого органу у вигляді бурових коронок з відбійним-навантажувальним ланцюгом, причому одна з правих бурових коронок висунута вперед і вивантаження вугілля з призабійного простору ведеться за допомогою шнека, який служить для неї привідним валом. Комбайн містить в собі (див. креслення) виконавчий орган у вигляді бурових коронок 1 і відбійного-навантажувального ланцюга 2, електродвигун 3, редуктори 4 і 5, домкрати управління в площині пласта 6 і 7, домкрати управління у вертикальній площині 8, і розвантажувальний шнек 9. Останній забезпечений буровою коронкою 10, розташованою з випередженням щодо решти бурових коронок. Працює комбайн наступним чином. Домкратами 6 і 7 він подається на забій. Бурові коронки 1 прорізають концентричні щілини в пласті вугілля. Відбійний-навантажувальний ланцюг 2 оформляє забій і транспортує вугілля до розвантажувального шнеку 9. Переміщення вугілля від забою здійснюється шнеком 9, який захоплює вугілля, що подається з призабійного простору буровими коронками 1 і відбійнимнавантажувальним ланцюгом 2, і транспортує його на конвеєр, розташований за комбайном. У вертикальній площині при цьому комбайн управляється за допомогою домкрата 8. Джерело інформації: 1. а.с. № 75990 М.Кл. Е21 С25/28 2. а.с. № 1158754 М.Кл. Е21 С27/92 3. а.с. № 144451 М.Кл. Е21 С27/02 4. а.с. № 374633 М.Кл. Е21 С27/02 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Нарізний комбайн, що містить корпус, виконавчий орган та домкрат управління в горизонтальній і вертикальній площинах, який відрізняється тим, що для підвищення ефективності руйнування й вивантаження вугілля з глухого забою, виконавчий орган виконаний у вигляді бурових коронок з відбійним-навантажувальним ланцюгом, причому одна з крайніх коронок висунута вперед і вивантаження вугілля з глухого забою здійснюється шнеком, який служить для неї привідним валом. 1 UA 82935 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
