Мобільна модульна будівля зі змінюваною конфігурацією

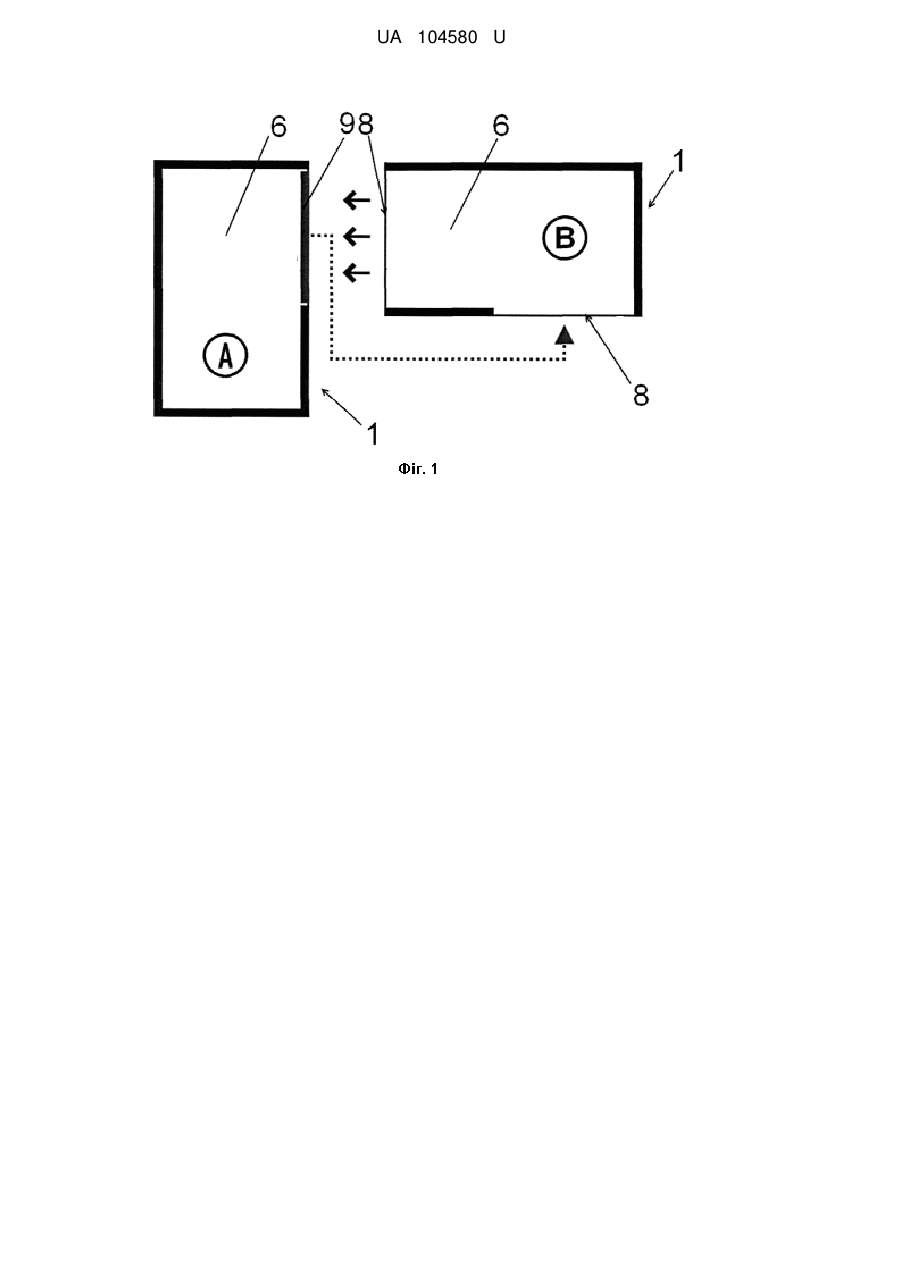

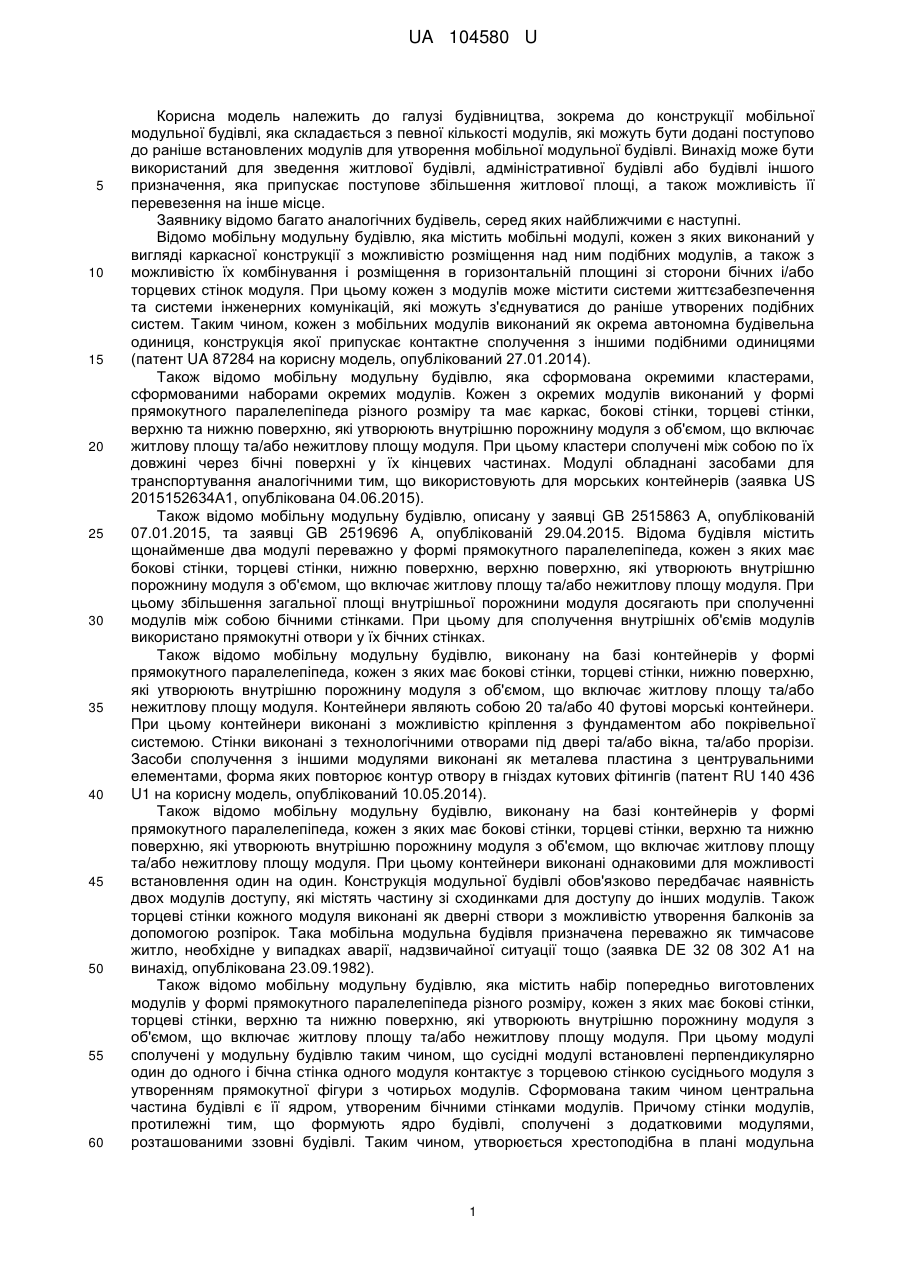

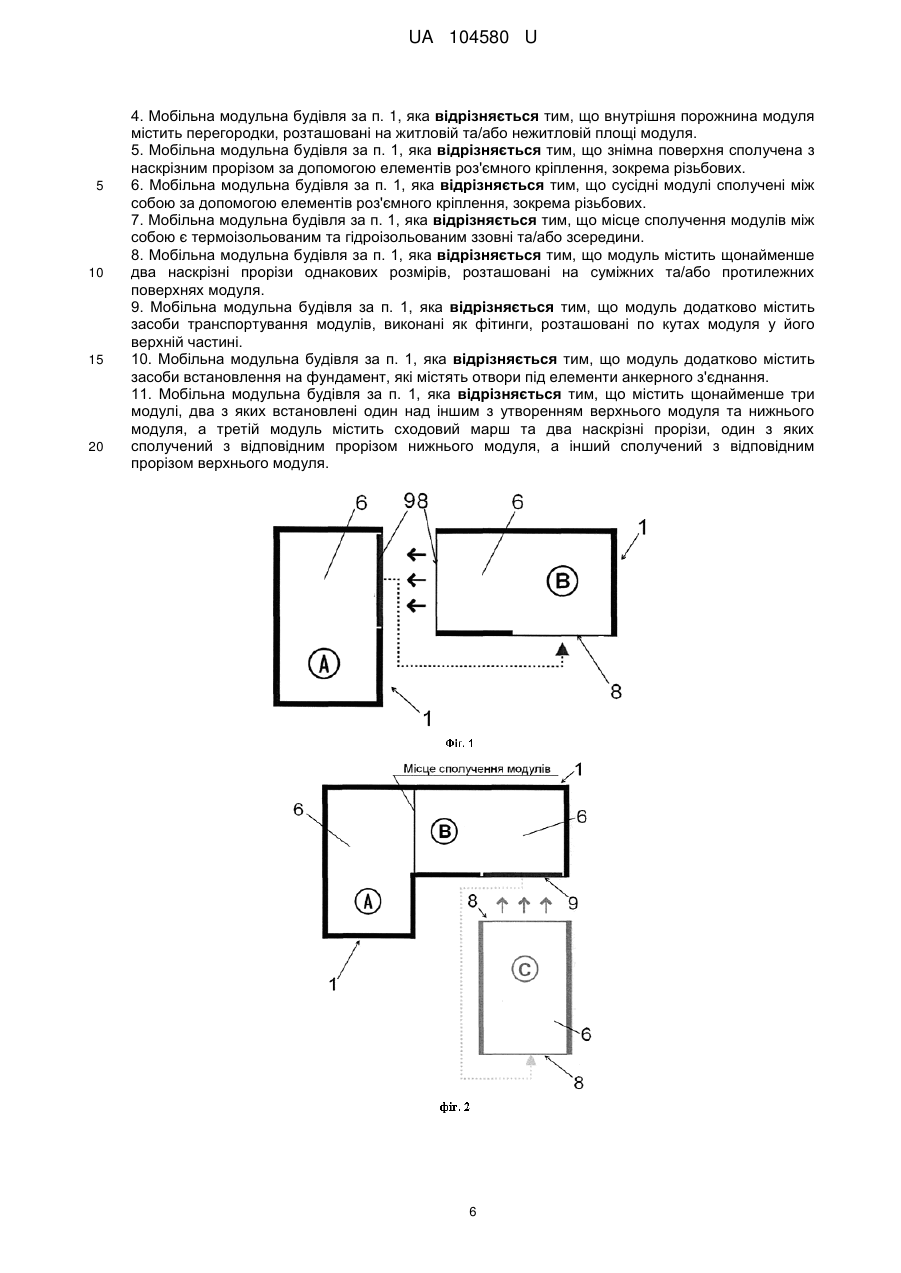

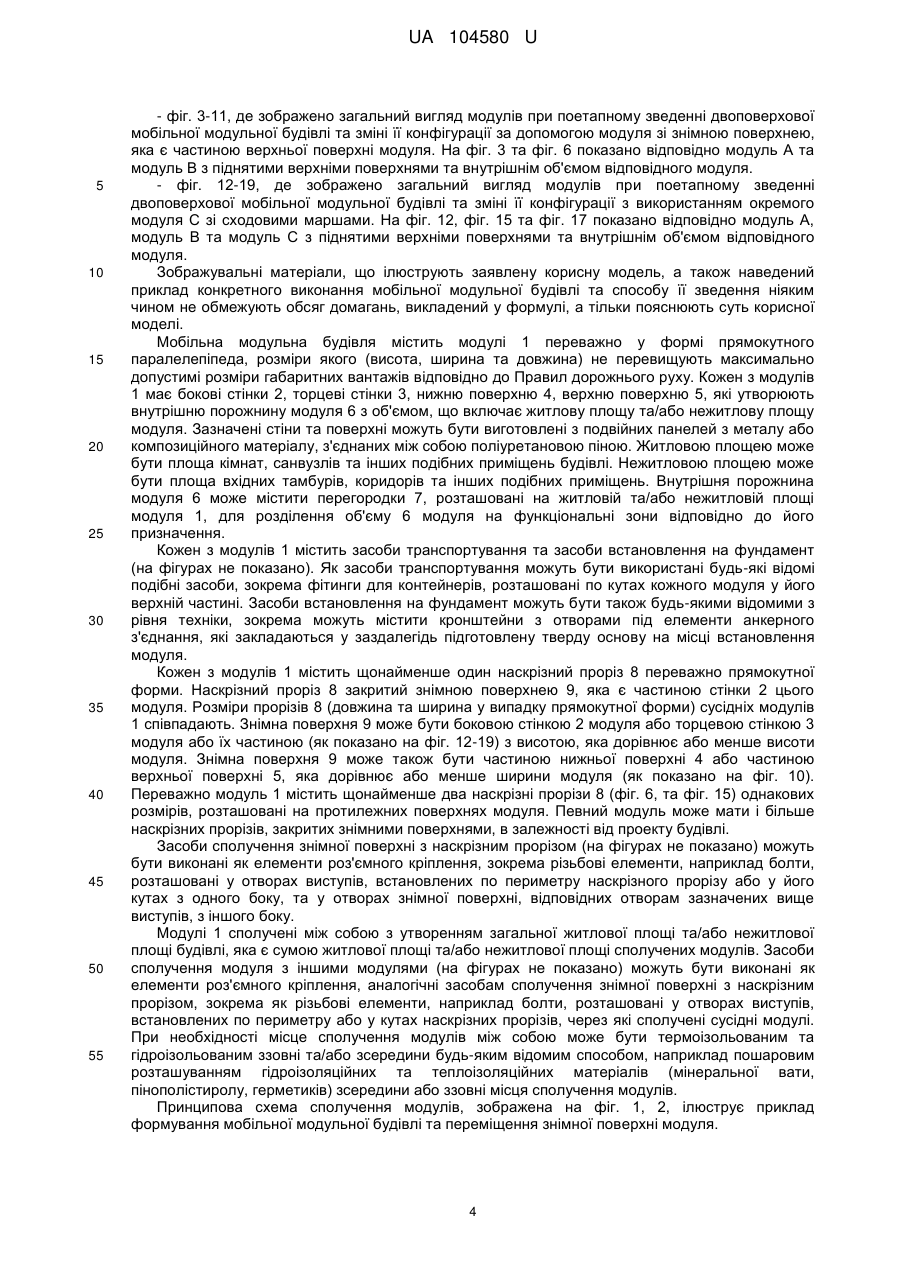

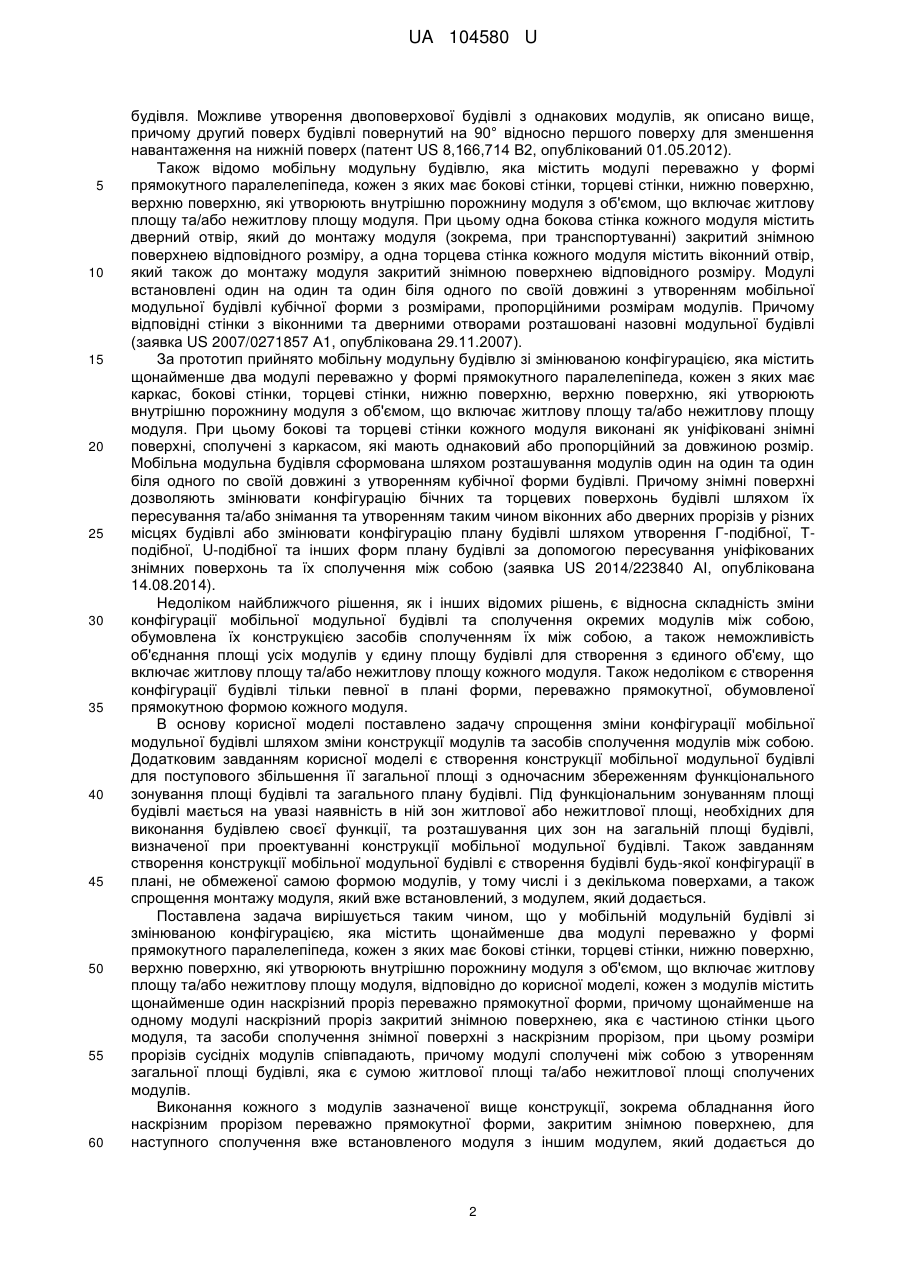

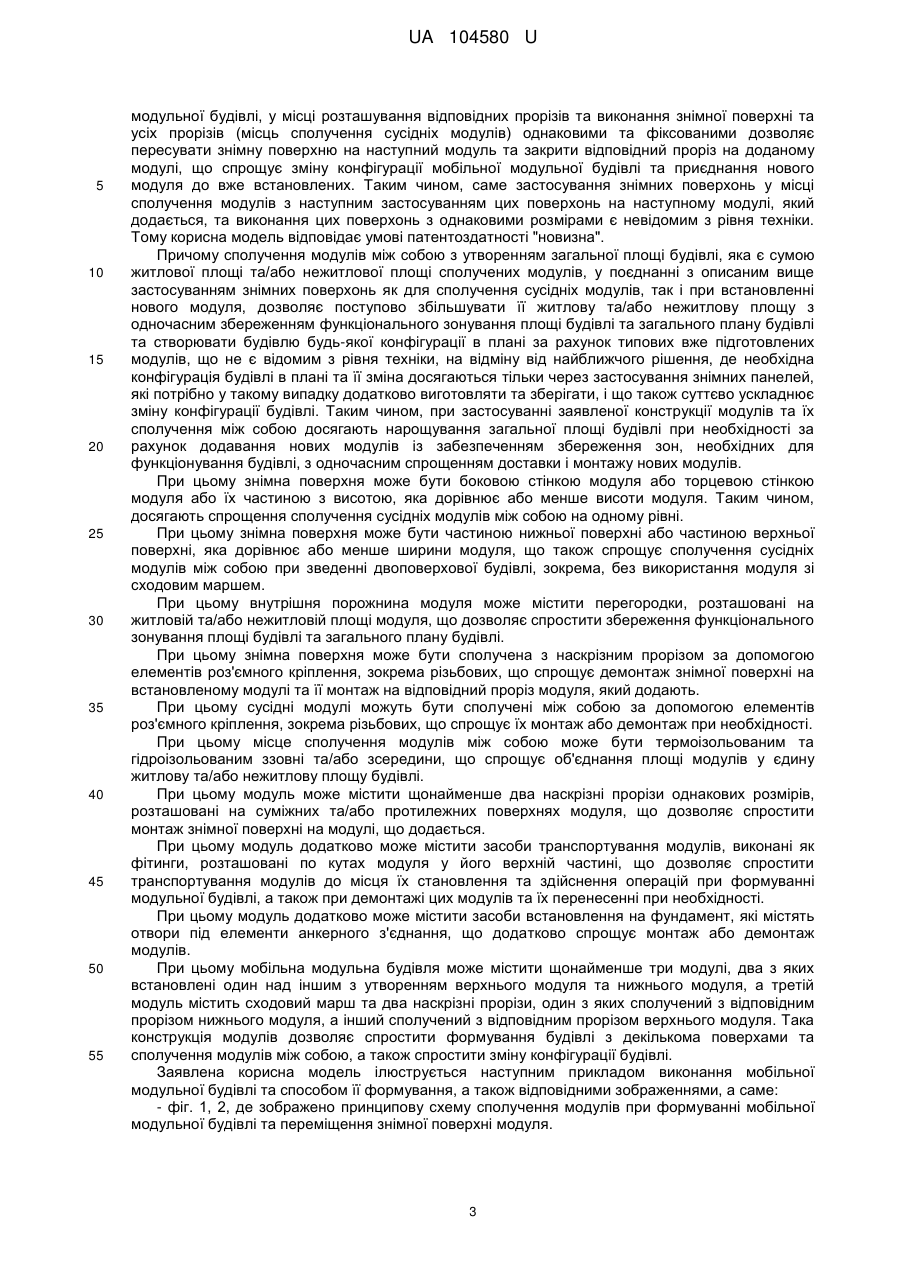

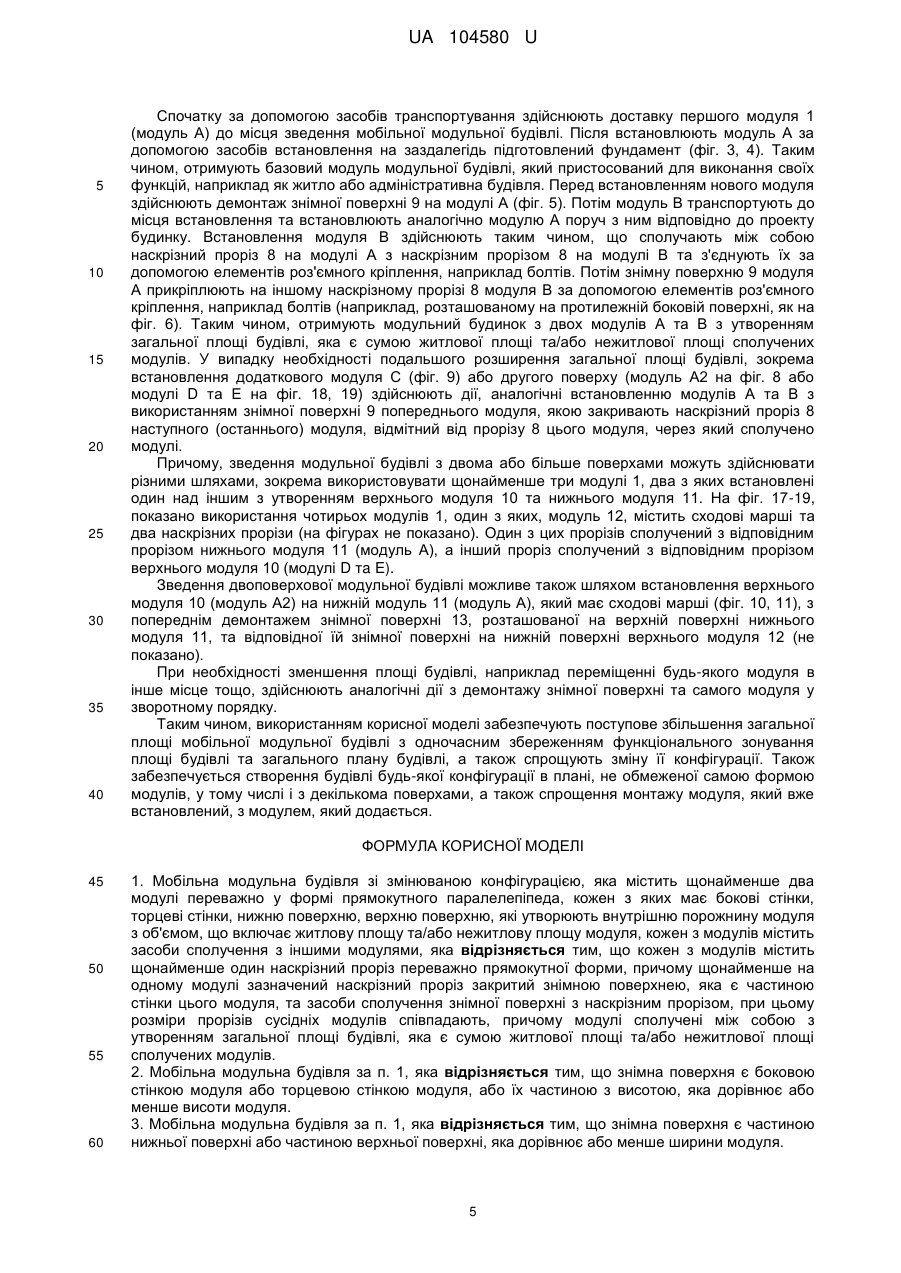

Реферат: Мобільна модульна будівля зі змінюваною конфігурацією містить щонайменше два модулі переважно у формі прямокутного паралелепіпеда, кожен з яких має бокові стінки, торцеві стінки, нижню поверхню, верхню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля, кожен з модулів містить засоби сполучення з іншими модулями. Кожен з модулів містить щонайменше один наскрізний проріз переважно прямокутної форми, причому щонайменше на одному модулі зазначений наскрізний проріз закритий знімною поверхнею, яка є частиною стінки цього модуля, та засоби сполучення знімної поверхні з наскрізним прорізом. При цьому розміри прорізів сусідніх модулів співпадають, причому модулі сполучені між собою з утворенням загальної площі будівлі, яка є сумою житлової площі та/або нежитлової площі сполучених модулів. UA 104580 U (12) UA 104580 U UA 104580 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до конструкції мобільної модульної будівлі, яка складається з певної кількості модулів, які можуть бути додані поступово до раніше встановлених модулів для утворення мобільної модульної будівлі. Винахід може бути використаний для зведення житлової будівлі, адміністративної будівлі або будівлі іншого призначення, яка припускає поступове збільшення житлової площі, а також можливість її перевезення на інше місце. Заявнику відомо багато аналогічних будівель, серед яких найближчими є наступні. Відомо мобільну модульну будівлю, яка містить мобільні модулі, кожен з яких виконаний у вигляді каркасної конструкції з можливістю розміщення над ним подібних модулів, а також з можливістю їх комбінування і розміщення в горизонтальній площині зі сторони бічних і/або торцевих стінок модуля. При цьому кожен з модулів може містити системи життєзабезпечення та системи інженерних комунікацій, які можуть з'єднуватися до раніше утворених подібних систем. Таким чином, кожен з мобільних модулів виконаний як окрема автономна будівельна одиниця, конструкція якої припускає контактне сполучення з іншими подібними одиницями (патент UA 87284 на корисну модель, опублікований 27.01.2014). Також відомо мобільну модульну будівлю, яка сформована окремими кластерами, сформованими наборами окремих модулів. Кожен з окремих модулів виконаний у формі прямокутного паралелепіпеда різного розміру та має каркас, бокові стінки, торцеві стінки, верхню та нижню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля. При цьому кластери сполучені між собою по їх довжині через бічні поверхні у їх кінцевих частинах. Модулі обладнані засобами для транспортування аналогічними тим, що використовують для морських контейнерів (заявка US 2015152634А1, опублікована 04.06.2015). Також відомо мобільну модульну будівлю, описану у заявці GB 2515863 А, опублікованій 07.01.2015, та заявці GB 2519696 А, опублікованій 29.04.2015. Відома будівля містить щонайменше два модулі переважно у формі прямокутного паралелепіпеда, кожен з яких має бокові стінки, торцеві стінки, нижню поверхню, верхню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля. При цьому збільшення загальної площі внутрішньої порожнини модуля досягають при сполученні модулів між собою бічними стінками. При цьому для сполучення внутрішніх об'ємів модулів використано прямокутні отвори у їх бічних стінках. Також відомо мобільну модульну будівлю, виконану на базі контейнерів у формі прямокутного паралелепіпеда, кожен з яких має бокові стінки, торцеві стінки, нижню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля. Контейнери являють собою 20 та/або 40 футові морські контейнери. При цьому контейнери виконані з можливістю кріплення з фундаментом або покрівельної системою. Стінки виконані з технологічними отворами під двері та/або вікна, та/або прорізи. Засоби сполучення з іншими модулями виконані як металева пластина з центрувальними елементами, форма яких повторює контур отвору в гніздах кутових фітингів (патент RU 140 436 U1 на корисну модель, опублікований 10.05.2014). Також відомо мобільну модульну будівлю, виконану на базі контейнерів у формі прямокутного паралелепіпеда, кожен з яких має бокові стінки, торцеві стінки, верхню та нижню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля. При цьому контейнери виконані однаковими для можливості встановлення один на один. Конструкція модульної будівлі обов'язково передбачає наявність двох модулів доступу, які містять частину зі сходинками для доступу до інших модулів. Також торцеві стінки кожного модуля виконані як дверні створи з можливістю утворення балконів за допомогою розпірок. Така мобільна модульна будівля призначена переважно як тимчасове житло, необхідне у випадках аварії, надзвичайної ситуації тощо (заявка DE 32 08 302 А1 на винахід, опублікована 23.09.1982). Також відомо мобільну модульну будівлю, яка містить набір попередньо виготовлених модулів у формі прямокутного паралелепіпеда різного розміру, кожен з яких має бокові стінки, торцеві стінки, верхню та нижню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля. При цьому модулі сполучені у модульну будівлю таким чином, що сусідні модулі встановлені перпендикулярно один до одного і бічна стінка одного модуля контактує з торцевою стінкою сусіднього модуля з утворенням прямокутної фігури з чотирьох модулів. Сформована таким чином центральна частина будівлі є її ядром, утвореним бічними стінками модулів. Причому стінки модулів, протилежні тим, що формують ядро будівлі, сполучені з додатковими модулями, розташованими ззовні будівлі. Таким чином, утворюється хрестоподібна в плані модульна 1 UA 104580 U 5 10 15 20 25 30 35 40 45 50 55 60 будівля. Можливе утворення двоповерхової будівлі з однакових модулів, як описано вище, причому другий поверх будівлі повернутий на 90° відносно першого поверху для зменшення навантаження на нижній поверх (патент US 8,166,714 В2, опублікований 01.05.2012). Також відомо мобільну модульну будівлю, яка містить модулі переважно у формі прямокутного паралелепіпеда, кожен з яких має бокові стінки, торцеві стінки, нижню поверхню, верхню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля. При цьому одна бокова стінка кожного модуля містить дверний отвір, який до монтажу модуля (зокрема, при транспортуванні) закритий знімною поверхнею відповідного розміру, а одна торцева стінка кожного модуля містить віконний отвір, який також до монтажу модуля закритий знімною поверхнею відповідного розміру. Модулі встановлені один на один та один біля одного по своїй довжині з утворенням мобільної модульної будівлі кубічної форми з розмірами, пропорційними розмірам модулів. Причому відповідні стінки з віконними та дверними отворами розташовані назовні модульної будівлі (заявка US 2007/0271857 Α1, опублікована 29.11.2007). За прототип прийнято мобільну модульну будівлю зі змінюваною конфігурацією, яка містить щонайменше два модулі переважно у формі прямокутного паралелепіпеда, кожен з яких має каркас, бокові стінки, торцеві стінки, нижню поверхню, верхню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля. При цьому бокові та торцеві стінки кожного модуля виконані як уніфіковані знімні поверхні, сполучені з каркасом, які мають однаковий або пропорційний за довжиною розмір. Мобільна модульна будівля сформована шляхом розташування модулів один на один та один біля одного по своїй довжині з утворенням кубічної форми будівлі. Причому знімні поверхні дозволяють змінювати конфігурацію бічних та торцевих поверхонь будівлі шляхом їх пересування та/або знімання та утворенням таким чином віконних або дверних прорізів у різних місцях будівлі або змінювати конфігурацію плану будівлі шляхом утворення Г-подібної, Тподібної, U-подібної та інших форм плану будівлі за допомогою пересування уніфікованих знімних поверхонь та їх сполучення між собою (заявка US 2014/223840 ΑΙ, опублікована 14.08.2014). Недоліком найближчого рішення, як і інших відомих рішень, є відносна складність зміни конфігурації мобільної модульної будівлі та сполучення окремих модулів між собою, обумовлена їх конструкцією засобів сполученням їх між собою, а також неможливість об'єднання площі усіх модулів у єдину площу будівлі для створення з єдиного об'єму, що включає житлову площу та/або нежитлову площу кожного модуля. Також недоліком є створення конфігурації будівлі тільки певної в плані форми, переважно прямокутної, обумовленої прямокутною формою кожного модуля. В основу корисної моделі поставлено задачу спрощення зміни конфігурації мобільної модульної будівлі шляхом зміни конструкції модулів та засобів сполучення модулів між собою. Додатковим завданням корисної моделі є створення конструкції мобільної модульної будівлі для поступового збільшення її загальної площі з одночасним збереженням функціонального зонування площі будівлі та загального плану будівлі. Під функціональним зонуванням площі будівлі мається на увазі наявність в ній зон житлової або нежитлової площі, необхідних для виконання будівлею своєї функції, та розташування цих зон на загальній площі будівлі, визначеної при проектуванні конструкції мобільної модульної будівлі. Також завданням створення конструкції мобільної модульної будівлі є створення будівлі будь-якої конфігурації в плані, не обмеженої самою формою модулів, у тому числі і з декількома поверхами, а також спрощення монтажу модуля, який вже встановлений, з модулем, який додається. Поставлена задача вирішується таким чином, що у мобільній модульній будівлі зі змінюваною конфігурацією, яка містить щонайменше два модулі переважно у формі прямокутного паралелепіпеда, кожен з яких має бокові стінки, торцеві стінки, нижню поверхню, верхню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля, відповідно до корисної моделі, кожен з модулів містить щонайменше один наскрізний проріз переважно прямокутної форми, причому щонайменше на одному модулі наскрізний проріз закритий знімною поверхнею, яка є частиною стінки цього модуля, та засоби сполучення знімної поверхні з наскрізним прорізом, при цьому розміри прорізів сусідніх модулів співпадають, причому модулі сполучені між собою з утворенням загальної площі будівлі, яка є сумою житлової площі та/або нежитлової площі сполучених модулів. Виконання кожного з модулів зазначеної вище конструкції, зокрема обладнання його наскрізним прорізом переважно прямокутної форми, закритим знімною поверхнею, для наступного сполучення вже встановленого модуля з іншим модулем, який додається до 2 UA 104580 U 5 10 15 20 25 30 35 40 45 50 55 модульної будівлі, у місці розташування відповідних прорізів та виконання знімної поверхні та усіх прорізів (місць сполучення сусідніх модулів) однаковими та фіксованими дозволяє пересувати знімну поверхню на наступний модуль та закрити відповідний проріз на доданому модулі, що спрощує зміну конфігурації мобільної модульної будівлі та приєднання нового модуля до вже встановлених. Таким чином, саме застосування знімних поверхонь у місці сполучення модулів з наступним застосуванням цих поверхонь на наступному модулі, який додається, та виконання цих поверхонь з однаковими розмірами є невідомим з рівня техніки. Тому корисна модель відповідає умові патентоздатності "новизна". Причому сполучення модулів між собою з утворенням загальної площі будівлі, яка є сумою житлової площі та/або нежитлової площі сполучених модулів, у поєднанні з описаним вище застосуванням знімних поверхонь як для сполучення сусідніх модулів, так і при встановленні нового модуля, дозволяє поступово збільшувати її житлову та/або нежитлову площу з одночасним збереженням функціонального зонування площі будівлі та загального плану будівлі та створювати будівлю будь-якої конфігурації в плані за рахунок типових вже підготовлених модулів, що не є відомим з рівня техніки, на відміну від найближчого рішення, де необхідна конфігурація будівлі в плані та її зміна досягаються тільки через застосування знімних панелей, які потрібно у такому випадку додатково виготовляти та зберігати, і що також суттєво ускладнює зміну конфігурації будівлі. Таким чином, при застосуванні заявленої конструкції модулів та їх сполучення між собою досягають нарощування загальної площі будівлі при необхідності за рахунок додавання нових модулів із забезпеченням збереження зон, необхідних для функціонування будівлі, з одночасним спрощенням доставки і монтажу нових модулів. При цьому знімна поверхня може бути боковою стінкою модуля або торцевою стінкою модуля або їх частиною з висотою, яка дорівнює або менше висоти модуля. Таким чином, досягають спрощення сполучення сусідніх модулів між собою на одному рівні. При цьому знімна поверхня може бути частиною нижньої поверхні або частиною верхньої поверхні, яка дорівнює або менше ширини модуля, що також спрощує сполучення сусідніх модулів між собою при зведенні двоповерхової будівлі, зокрема, без використання модуля зі сходовим маршем. При цьому внутрішня порожнина модуля може містити перегородки, розташовані на житловій та/або нежитловій площі модуля, що дозволяє спростити збереження функціонального зонування площі будівлі та загального плану будівлі. При цьому знімна поверхня може бути сполучена з наскрізним прорізом за допомогою елементів роз'ємного кріплення, зокрема різьбових, що спрощує демонтаж знімної поверхні на встановленому модулі та її монтаж на відповідний проріз модуля, який додають. При цьому сусідні модулі можуть бути сполучені між собою за допомогою елементів роз'ємного кріплення, зокрема різьбових, що спрощує їх монтаж або демонтаж при необхідності. При цьому місце сполучення модулів між собою може бути термоізольованим та гідроізольованим ззовні та/або зсередини, що спрощує об'єднання площі модулів у єдину житлову та/або нежитлову площу будівлі. При цьому модуль може містити щонайменше два наскрізні прорізи однакових розмірів, розташовані на суміжних та/або протилежних поверхнях модуля, що дозволяє спростити монтаж знімної поверхні на модулі, що додається. При цьому модуль додатково може містити засоби транспортування модулів, виконані як фітинги, розташовані по кутах модуля у його верхній частині, що дозволяє спростити транспортування модулів до місця їх становлення та здійснення операцій при формуванні модульної будівлі, а також при демонтажі цих модулів та їх перенесенні при необхідності. При цьому модуль додатково може містити засоби встановлення на фундамент, які містять отвори під елементи анкерного з'єднання, що додатково спрощує монтаж або демонтаж модулів. При цьому мобільна модульна будівля може містити щонайменше три модулі, два з яких встановлені один над іншим з утворенням верхнього модуля та нижнього модуля, а третій модуль містить сходовий марш та два наскрізні прорізи, один з яких сполучений з відповідним прорізом нижнього модуля, а інший сполучений з відповідним прорізом верхнього модуля. Така конструкція модулів дозволяє спростити формування будівлі з декількома поверхами та сполучення модулів між собою, а також спростити зміну конфігурації будівлі. Заявлена корисна модель ілюструється наступним прикладом виконання мобільної модульної будівлі та способом її формування, а також відповідними зображеннями, а саме: - фіг. 1, 2, де зображено принципову схему сполучення модулів при формуванні мобільної модульної будівлі та переміщення знімної поверхні модуля. 3 UA 104580 U 5 10 15 20 25 30 35 40 45 50 55 - фіг. 3-11, де зображено загальний вигляд модулів при поетапному зведенні двоповерхової мобільної модульної будівлі та зміні її конфігурації за допомогою модуля зі знімною поверхнею, яка є частиною верхньої поверхні модуля. На фіг. 3 та фіг. 6 показано відповідно модуль А та модуль В з піднятими верхніми поверхнями та внутрішнім об'ємом відповідного модуля. - фіг. 12-19, де зображено загальний вигляд модулів при поетапному зведенні двоповерхової мобільної модульної будівлі та зміні її конфігурації з використанням окремого модуля С зі сходовими маршами. На фіг. 12, фіг. 15 та фіг. 17 показано відповідно модуль А, модуль В та модуль С з піднятими верхніми поверхнями та внутрішнім об'ємом відповідного модуля. Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного виконання мобільної модульної будівлі та способу її зведення ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Мобільна модульна будівля містить модулі 1 переважно у формі прямокутного паралелепіпеда, розміри якого (висота, ширина та довжина) не перевищують максимально допустимі розміри габаритних вантажів відповідно до Правил дорожнього руху. Кожен з модулів 1 має бокові стінки 2, торцеві стінки 3, нижню поверхню 4, верхню поверхню 5, які утворюють внутрішню порожнину модуля 6 з об'ємом, що включає житлову площу та/або нежитлову площу модуля. Зазначені стіни та поверхні можуть бути виготовлені з подвійних панелей з металу або композиційного матеріалу, з'єднаних між собою поліуретановою піною. Житловою площею може бути площа кімнат, санвузлів та інших подібних приміщень будівлі. Нежитловою площею може бути площа вхідних тамбурів, коридорів та інших подібних приміщень. Внутрішня порожнина модуля 6 може містити перегородки 7, розташовані на житловій та/або нежитловій площі модуля 1, для розділення об'єму 6 модуля на функціональні зони відповідно до його призначення. Кожен з модулів 1 містить засоби транспортування та засоби встановлення на фундамент (на фігурах не показано). Як засоби транспортування можуть бути використані будь-які відомі подібні засоби, зокрема фітинги для контейнерів, розташовані покутах кожного модуля у його верхній частині. Засоби встановлення на фундамент можуть бути також будь-якими відомими з рівня техніки, зокрема можуть містити кронштейни з отворами під елементи анкерного з'єднання, які закладаються у заздалегідь підготовлену тверду основу на місці встановлення модуля. Кожен з модулів 1 містить щонайменше один наскрізний проріз 8 переважно прямокутної форми. Наскрізний проріз 8 закритий знімною поверхнею 9, яка є частиною стінки 2 цього модуля. Розміри прорізів 8 (довжина та ширина у випадку прямокутної форми) сусідніх модулів 1 співпадають. Знімна поверхня 9 може бути боковою стінкою 2 модуля або торцевою стінкою 3 модуля або їх частиною (як показано на фіг. 12-19) з висотою, яка дорівнює або менше висоти модуля. Знімна поверхня 9 може також бути частиною нижньої поверхні 4 або частиною верхньої поверхні 5, яка дорівнює або менше ширини модуля (як показано на фіг. 10). Переважно модуль 1 містить щонайменше два наскрізні прорізи 8 (фіг. 6, та фіг. 15) однакових розмірів, розташовані на протилежних поверхнях модуля. Певний модуль може мати і більше наскрізних прорізів, закритих знімними поверхнями, в залежності від проекту будівлі. Засоби сполучення знімної поверхні з наскрізним прорізом (на фігурах не показано) можуть бути виконані як елементи роз'ємного кріплення, зокрема різьбові елементи, наприклад болти, розташовані у отворах виступів, встановлених по периметру наскрізного прорізу або у його кутах з одного боку, та у отворах знімної поверхні, відповідних отворам зазначених вище виступів, з іншого боку. Модулі 1 сполучені між собою з утворенням загальної житлової площі та/або нежитлової площі будівлі, яка є сумою житлової площі та/або нежитлової площі сполучених модулів. Засоби сполучення модуля з іншими модулями (на фігурах не показано) можуть бути виконані як елементи роз'ємного кріплення, аналогічні засобам сполучення знімної поверхні з наскрізним прорізом, зокрема як різьбові елементи, наприклад болти, розташовані у отворах виступів, встановлених по периметру або у кутах наскрізних прорізів, через які сполучені сусідні модулі. При необхідності місце сполучення модулів між собою може бути термоізольованим та гідроізольованим ззовні та/або зсередини будь-яким відомим способом, наприклад пошаровим розташуванням гідроізоляційних та теплоізоляційних матеріалів (мінеральної вати, пінополістиролу, герметиків) зсередини або ззовні місця сполучення модулів. Принципова схема сполучення модулів, зображена на фіг. 1, 2, ілюструє приклад формування мобільної модульної будівлі та переміщення знімної поверхні модуля. 4 UA 104580 U 5 10 15 20 25 30 35 40 Спочатку за допомогою засобів транспортування здійснюють доставку першого модуля 1 (модуль А) до місця зведення мобільної модульної будівлі. Після встановлюють модуль А за допомогою засобів встановлення на заздалегідь підготовлений фундамент (фіг. 3, 4). Таким чином, отримують базовий модуль модульної будівлі, який пристосований для виконання своїх функцій, наприклад як житло або адміністративна будівля. Перед встановленням нового модуля здійснюють демонтаж знімної поверхні 9 на модулі А (фіг. 5). Потім модуль В транспортують до місця встановлення та встановлюють аналогічно модулю А поруч з ним відповідно до проекту будинку. Встановлення модуля В здійснюють таким чином, що сполучають між собою наскрізний проріз 8 на модулі А з наскрізним прорізом 8 на модулі В та з'єднують їх за допомогою елементів роз'ємного кріплення, наприклад болтів. Потім знімну поверхню 9 модуля А прикріплюють на іншому наскрізному прорізі 8 модуля В за допомогою елементів роз'ємного кріплення, наприклад болтів (наприклад, розташованому на протилежній боковій поверхні, як на фіг. 6). Таким чином, отримують модульний будинок з двох модулів А та В з утворенням загальної площі будівлі, яка є сумою житлової площі та/або нежитлової площі сполучених модулів. У випадку необхідності подальшого розширення загальної площі будівлі, зокрема встановлення додаткового модуля С (фіг. 9) або другого поверху (модуль А2 на фіг. 8 або модулі D та Ε на фіг. 18, 19) здійснюють дії, аналогічні встановленню модулів А та В з використанням знімної поверхні 9 попереднього модуля, якою закривають наскрізний проріз 8 наступного (останнього) модуля, відмітний від прорізу 8 цього модуля, через який сполучено модулі. Причому, зведення модульної будівлі з двома або більше поверхами можуть здійснювати різними шляхами, зокрема використовувати щонайменше три модулі 1, два з яких встановлені один над іншим з утворенням верхнього модуля 10 та нижнього модуля 11. На фіг. 17-19, показано використання чотирьох модулів 1, один з яких, модуль 12, містить сходові марші та два наскрізних прорізи (на фігурах не показано). Один з цих прорізів сполучений з відповідним прорізом нижнього модуля 11 (модуль А), а інший проріз сполучений з відповідним прорізом верхнього модуля 10 (модулі D тa E). Зведення двоповерхової модульної будівлі можливе також шляхом встановлення верхнього модуля 10 (модуль А2) на нижній модуль 11 (модуль А), який має сходові марші (фіг. 10, 11), з попереднім демонтажем знімної поверхні 13, розташованої на верхній поверхні нижнього модуля 11, та відповідної їй знімної поверхні на нижній поверхні верхнього модуля 12 (не показано). При необхідності зменшення площі будівлі, наприклад переміщенні будь-якого модуля в інше місце тощо, здійснюють аналогічні дії з демонтажу знімної поверхні та самого модуля у зворотному порядку. Таким чином, використанням корисної моделі забезпечують поступове збільшення загальної площі мобільної модульної будівлі з одночасним збереженням функціонального зонування площі будівлі та загального плану будівлі, а також спрощують зміну її конфігурації. Також забезпечується створення будівлі будь-якої конфігурації в плані, не обмеженої самою формою модулів, у тому числі і з декількома поверхами, а також спрощення монтажу модуля, який вже встановлений, з модулем, який додається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Мобільна модульна будівля зі змінюваною конфігурацією, яка містить щонайменше два модулі переважно у формі прямокутного паралелепіпеда, кожен з яких має бокові стінки, торцеві стінки, нижню поверхню, верхню поверхню, які утворюють внутрішню порожнину модуля з об'ємом, що включає житлову площу та/або нежитлову площу модуля, кожен з модулів містить засоби сполучення з іншими модулями, яка відрізняється тим, що кожен з модулів містить щонайменше один наскрізний проріз переважно прямокутної форми, причому щонайменше на одному модулі зазначений наскрізний проріз закритий знімною поверхнею, яка є частиною стінки цього модуля, та засоби сполучення знімної поверхні з наскрізним прорізом, при цьому розміри прорізів сусідніх модулів співпадають, причому модулі сполучені між собою з утворенням загальної площі будівлі, яка є сумою житлової площі та/або нежитлової площі сполучених модулів. 2. Мобільна модульна будівля за п. 1, яка відрізняється тим, що знімна поверхня є боковою стінкою модуля або торцевою стінкою модуля, або їх частиною з висотою, яка дорівнює або менше висоти модуля. 3. Мобільна модульна будівля за п. 1, яка відрізняється тим, що знімна поверхня є частиною нижньої поверхні або частиною верхньої поверхні, яка дорівнює або менше ширини модуля. 5 UA 104580 U 5 10 15 20 4. Мобільна модульна будівля за п. 1, яка відрізняється тим, що внутрішня порожнина модуля містить перегородки, розташовані на житловій та/або нежитловій площі модуля. 5. Мобільна модульна будівля за п. 1, яка відрізняється тим, що знімна поверхня сполучена з наскрізним прорізом за допомогою елементів роз'ємного кріплення, зокрема різьбових. 6. Мобільна модульна будівля за п. 1, яка відрізняється тим, що сусідні модулі сполучені між собою за допомогою елементів роз'ємного кріплення, зокрема різьбових. 7. Мобільна модульна будівля за п. 1, яка відрізняється тим, що місце сполучення модулів між собою є термоізольованим та гідроізольованим ззовні та/або зсередини. 8. Мобільна модульна будівля за п. 1, яка відрізняється тим, що модуль містить щонайменше два наскрізні прорізи однакових розмірів, розташовані на суміжних та/або протилежних поверхнях модуля. 9. Мобільна модульна будівля за п. 1, яка відрізняється тим, що модуль додатково містить засоби транспортування модулів, виконані як фітинги, розташовані по кутах модуля у його верхній частині. 10. Мобільна модульна будівля за п. 1, яка відрізняється тим, що модуль додатково містить засоби встановлення на фундамент, які містять отвори під елементи анкерного з'єднання. 11. Мобільна модульна будівля за п. 1, яка відрізняється тим, що містить щонайменше три модулі, два з яких встановлені один над іншим з утворенням верхнього модуля та нижнього модуля, а третій модуль містить сходовий марш та два наскрізні прорізи, один з яких сполучений з відповідним прорізом нижнього модуля, а інший сполучений з відповідним прорізом верхнього модуля. 6 UA 104580 U 7 UA 104580 U 8 UA 104580 U 9 UA 104580 U 10 UA 104580 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
