Мобільна збірно-розбірна модульна споруда

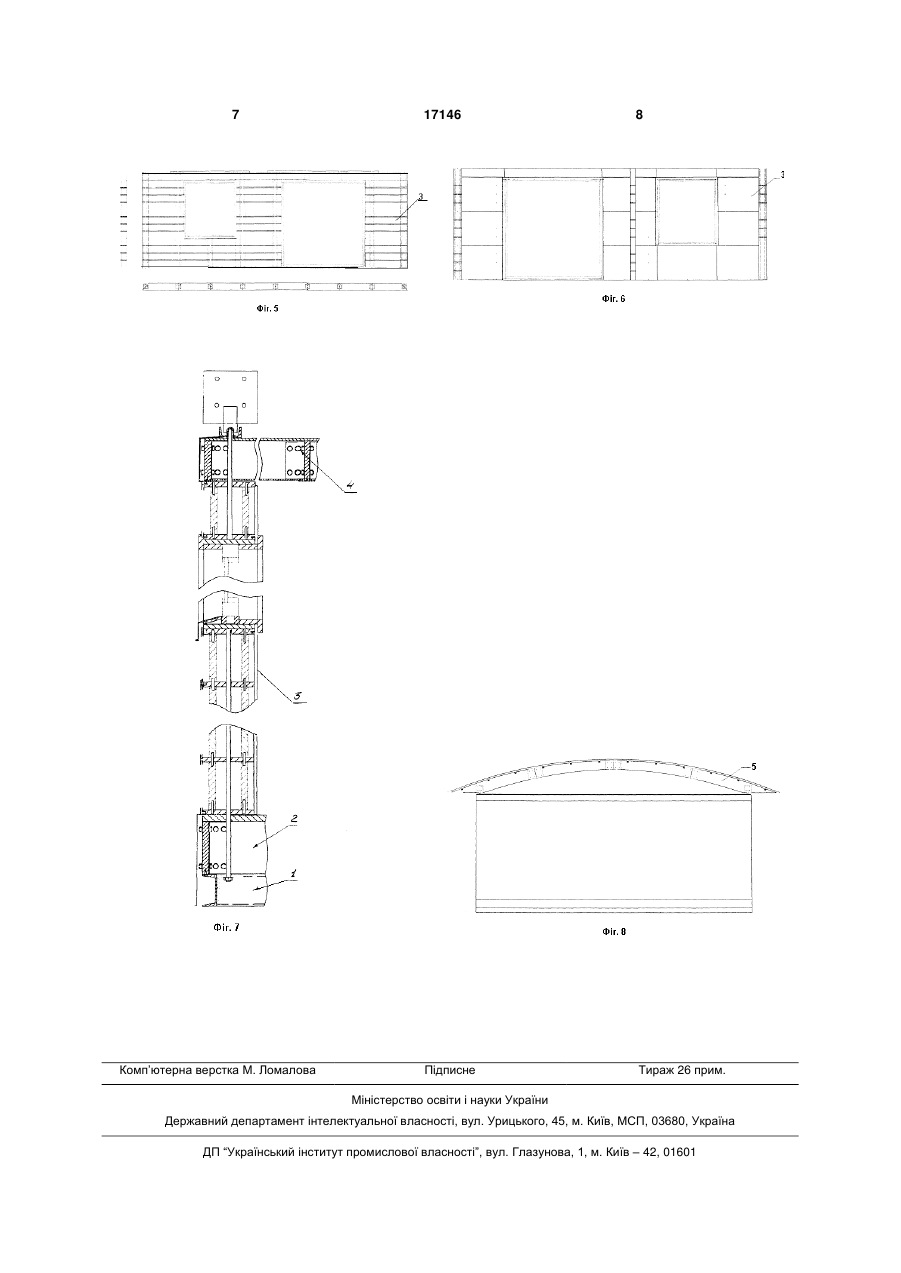

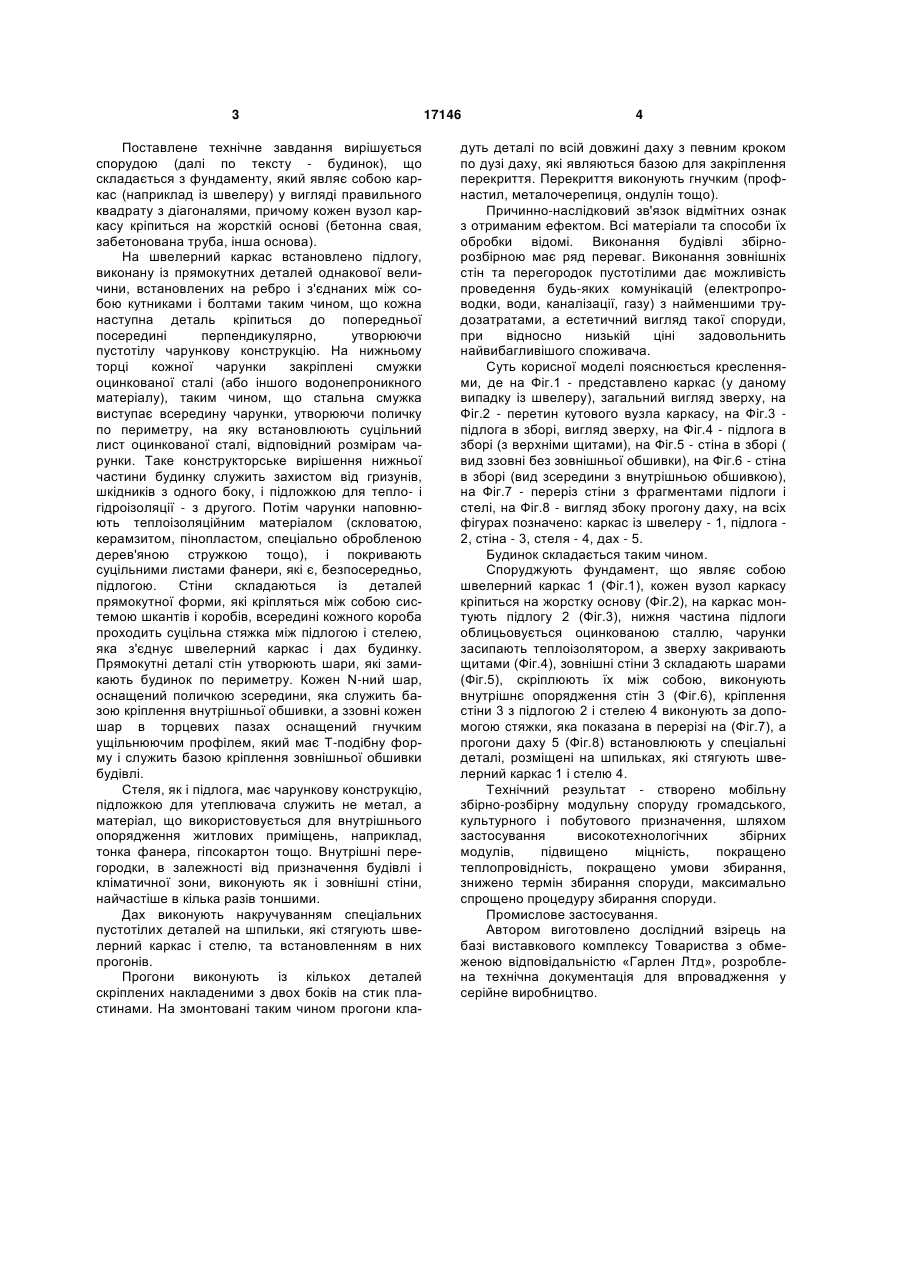

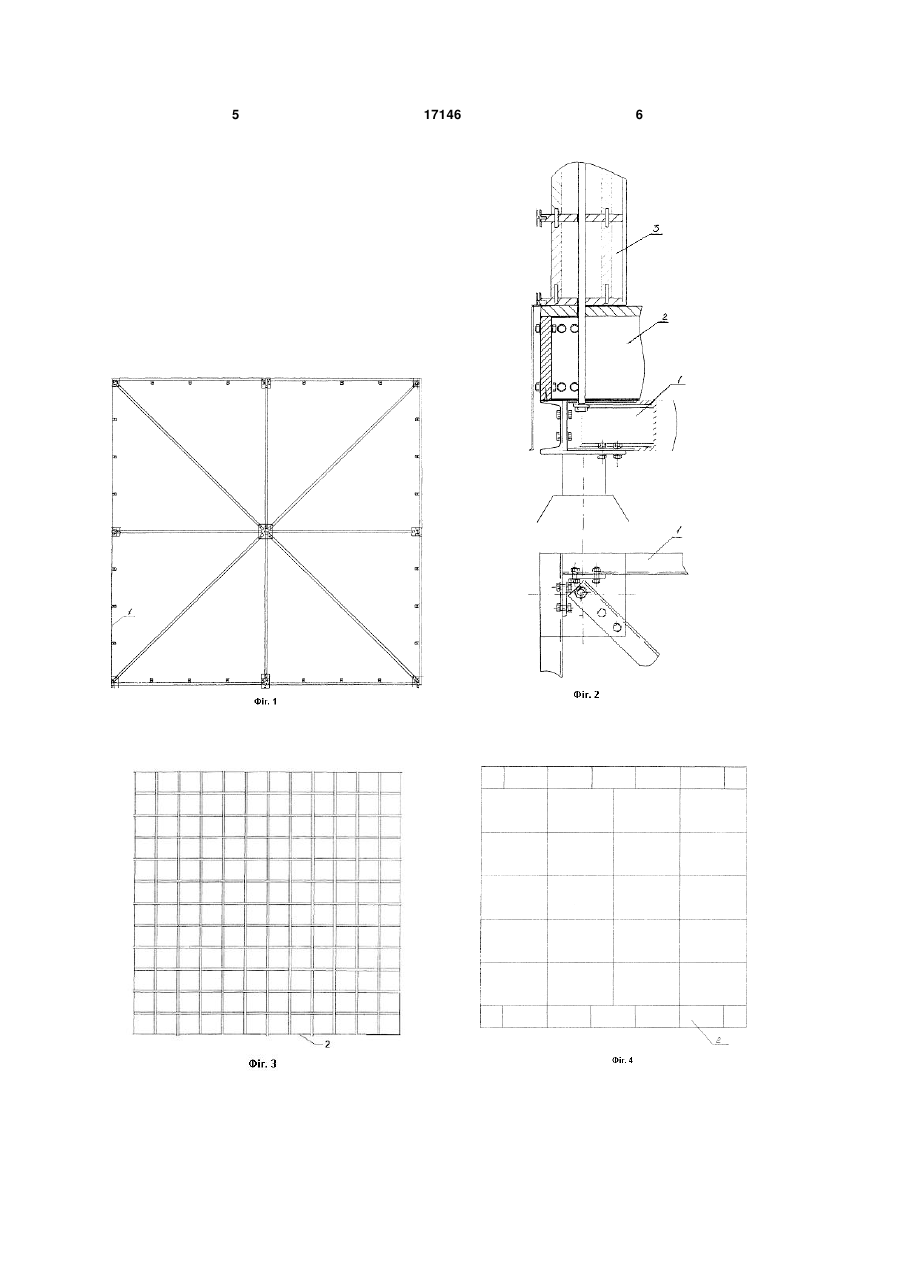

Мобільна збірно-розбірна модульна споруда, що містить фундамент, підлогу, стіни, стелю і дах, яка відрізняється тим, що фундамент виконаний як каркас у вигляді правильного квадрата з діагоналями, причому кожен вузол каркаса закріплений на жорсткій основі, підлога виконана із прямокутних деталей, встановлених на ребро і з'єднаних між собою таким чином, що кожна наступна деталь закріплена до попередньої перпендикулярно, утворюючи пустотілу чарункову конструкцію, на нижньому торці кожної чарунки закріплені смужки оцинкованої сталі (або іншого водонепроникного матеріалу) таким чином, що стальна смужка виступає всередину чарунки, утворюючи поличку по периметру, на яку встановлений суцільний лист оцинкованої сталі, відповідний розмірам чарунки, утворена порожнина наповнена теплоізоляційним матеріалом і покрита суцільними листами фанери, які є, безпосередньо підлогою, стіни складені із U 2 (19) 1 3 Поставлене технічне завдання вирішується спорудою (далі по тексту - будинок), що складається з фундаменту, який являє собою каркас (наприклад із швелеру) у вигляді правильного квадрату з діагоналями, причому кожен вузол каркасу кріпиться на жорсткій основі (бетонна свая, забетонована труба, інша основа). На швелерний каркас встановлено підлогу, виконану із прямокутних деталей однакової величини, встановлених на ребро і з'єднаних між собою кутниками і болтами таким чином, що кожна наступна деталь кріпиться до попередньої посередині перпендикулярно, утворюючи пустотілу чарункову конструкцію. На нижньому торці кожної чарунки закріплені смужки оцинкованої сталі (або іншого водонепроникного матеріалу), таким чином, що стальна смужка виступає всередину чарунки, утворюючи поличку по периметру, на яку встановлюють суцільний лист оцинкованої сталі, відповідний розмірам чарунки. Таке конструкторське вирішення нижньої частини будинку служить захистом від гризунів, шкідників з одного боку, і підложкою для тепло- і гідроізоляції - з другого. Потім чарунки наповнюють теплоізоляційним матеріалом (скловатою, керамзитом, пінопластом, спеціально обробленою дерев'яною стружкою тощо), і покривають суцільними листами фанери, які є, безпосередньо, підлогою. Стіни складаються із деталей прямокутної форми, які кріпляться між собою системою шкантів і коробів, всередині кожного короба проходить суцільна стяжка між підлогою і стелею, яка з'єднує швелерний каркас і дах будинку. Прямокутні деталі стін утворюють шари, які замикають будинок по периметру. Кожен N-ний шар, оснащений поличкою зсередини, яка служить базою кріплення внутрішньої обшивки, а ззовні кожен шар в торцевих пазах оснащений гнучким ущільнюючим профілем, який має Т-подібну форму і служить базою кріплення зовнішньої обшивки будівлі. Стеля, як і підлога, має чарункову конструкцію, підложкою для утеплювача служить не метал, а матеріал, що використовується для внутрішнього опорядження житлових приміщень, наприклад, тонка фанера, гіпсокартон тощо. Внутрішні перегородки, в залежності від призначення будівлі і кліматичної зони, виконують як і зовнішні стіни, найчастіше в кілька разів тоншими. Дах виконують накручуванням спеціальних пустотілих деталей на шпильки, які стягують швелерний каркас і стелю, та встановленням в них прогонів. Прогони виконують із кількох деталей скріплених накладеними з двох боків на стик пластинами. На змонтовані таким чином прогони кла 17146 4 дуть деталі по всій довжині даху з певним кроком по дузі даху, які являються базою для закріплення перекриття. Перекриття виконують гнучким (профнастил, металочерепиця, ондулін тощо). Причинно-наслідковий зв'язок відмітних ознак з отриманим ефектом. Всі матеріали та способи їх обробки відомі. Виконання будівлі збірнорозбірною має ряд переваг. Виконання зовнішніх стін та перегородок пустотілими дає можливість проведення будь-яких комунікацій (електропроводки, води, каналізації, газу) з найменшими трудозатратами, а естетичний вигляд такої споруди, при відносно низькій ціні задовольнить найвибагливішого споживача. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 - представлено каркас (у даному випадку із швелеру), загальний вигляд зверху, на Фіг.2 - перетин кутового вузла каркасу, на Фіг.3 підлога в зборі, вигляд зверху, на Фіг.4 - підлога в зборі (з верхніми щитами), на Фіг.5 - стіна в зборі ( вид ззовні без зовнішньої обшивки), на Фіг.6 - стіна в зборі (вид зсередини з внутрішньою обшивкою), на Фіг.7 - переріз стіни з фрагментами підлоги і стелі, на Фіг.8 - вигляд збоку прогону даху, на всіх фігурах позначено: каркас із швелеру - 1, підлога 2, стіна - 3, стеля - 4, дах - 5. Будинок складається таким чином. Споруджують фундамент, що являє собою швелерний каркас 1 (Фіг.1), кожен вузол каркасу кріпиться на жорстку основу (Фіг.2), на каркас монтують підлогу 2 (Фіг.3), нижня частина підлоги облицьовується оцинкованою сталлю, чарунки засипають теплоізолятором, а зверху закривають щитами (Фіг.4), зовнішні стіни 3 складають шарами (Фіг.5), скріплюють їх між собою, виконують внутрішнє опорядження стін 3 (Фіг.6), кріплення стіни 3 з підлогою 2 і стелею 4 виконують за допомогою стяжки, яка показана в перерізі на (Фіг.7), а прогони даху 5 (Фіг.8) встановлюють у спеціальні деталі, розміщені на шпильках, які стягують швелерний каркас 1 і стелю 4. Технічний результат - створено мобільну збірно-розбірну модульну споруду громадського, культурного і побутового призначення, шляхом застосування високотехнологічних збірних модулів, підвищено міцність, покращено теплопровідність, покращено умови збирання, знижено термін збирання споруди, максимально спрощено процедуру збирання споруди. Промислове застосування. Автором виготовлено дослідний взірець на базі виставкового комплексу Товариства з обмеженою відповідальністю «Гарлен Лтд», розроблена технічна документація для впровадження у серійне виробництво. 5 17146 6 7 Комп’ютерна верстка М. Ломалова 17146 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
