Збірно-розбірна модульна конструкція

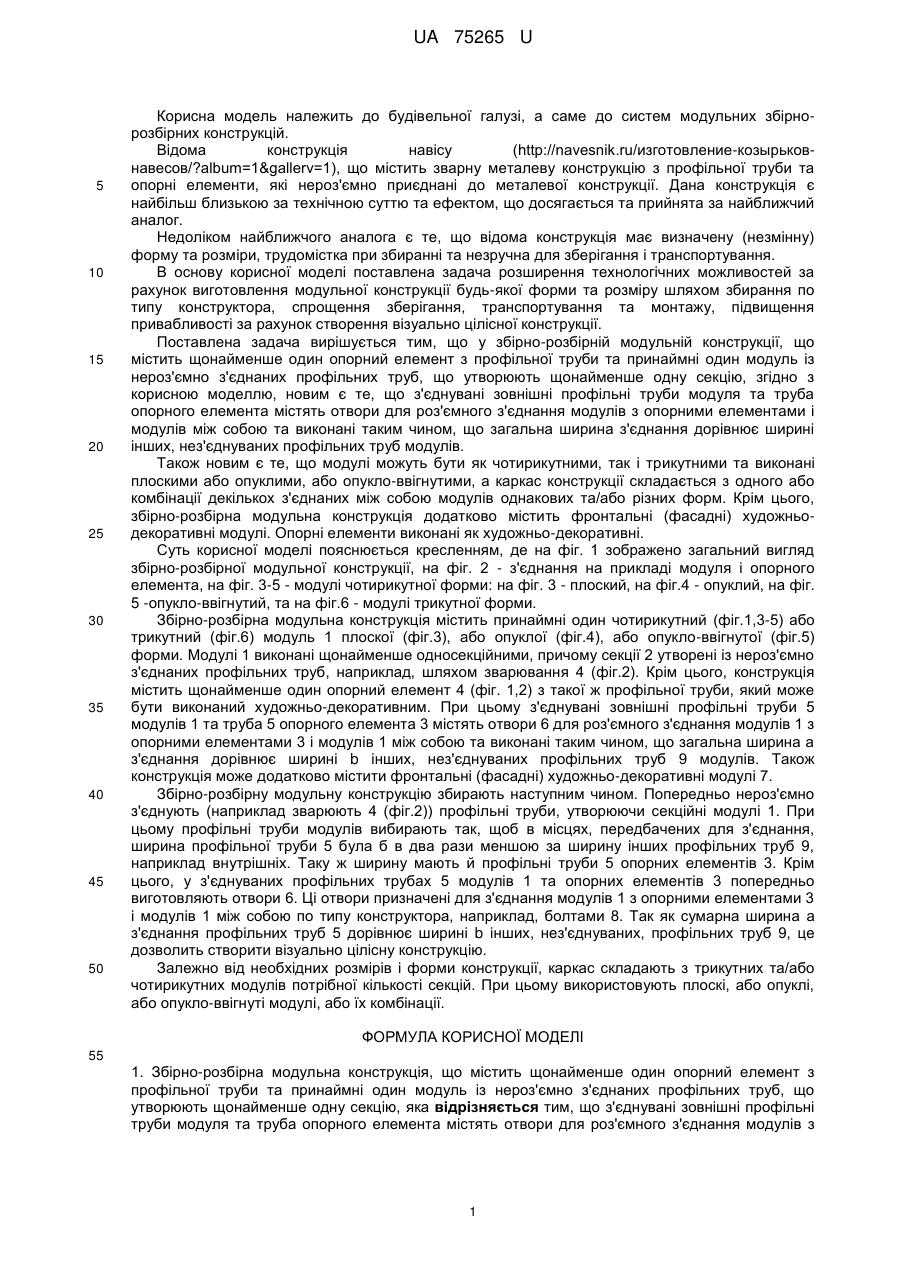

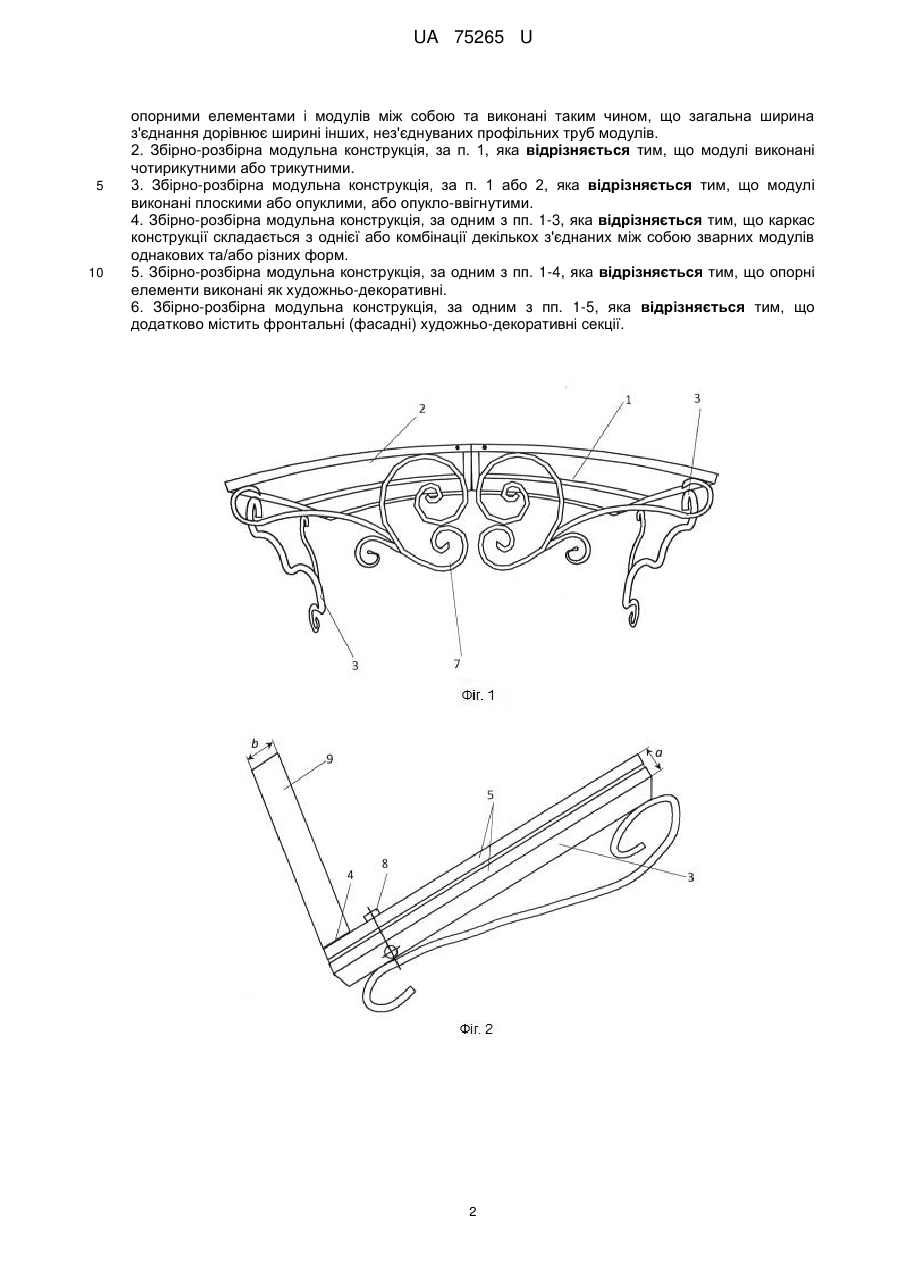

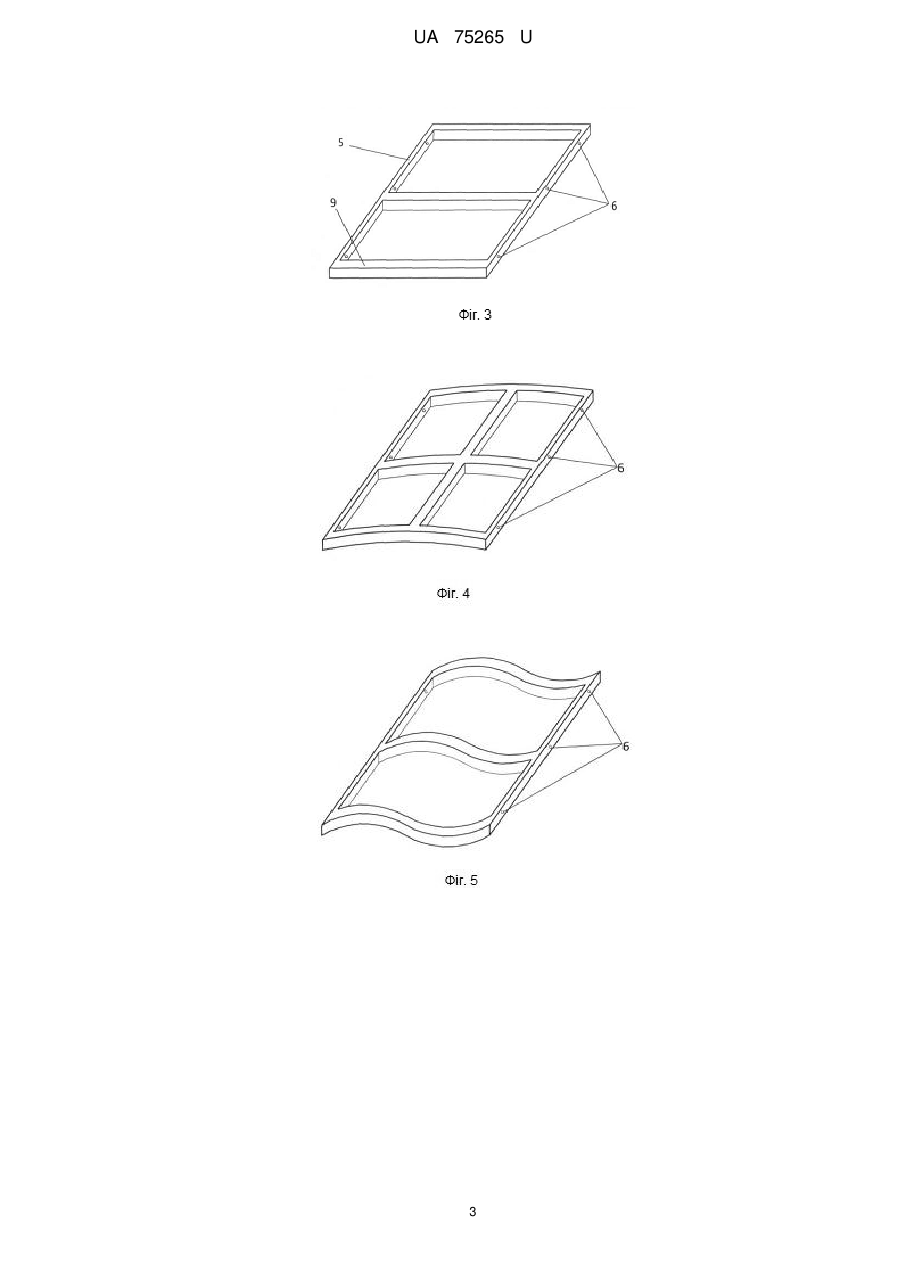

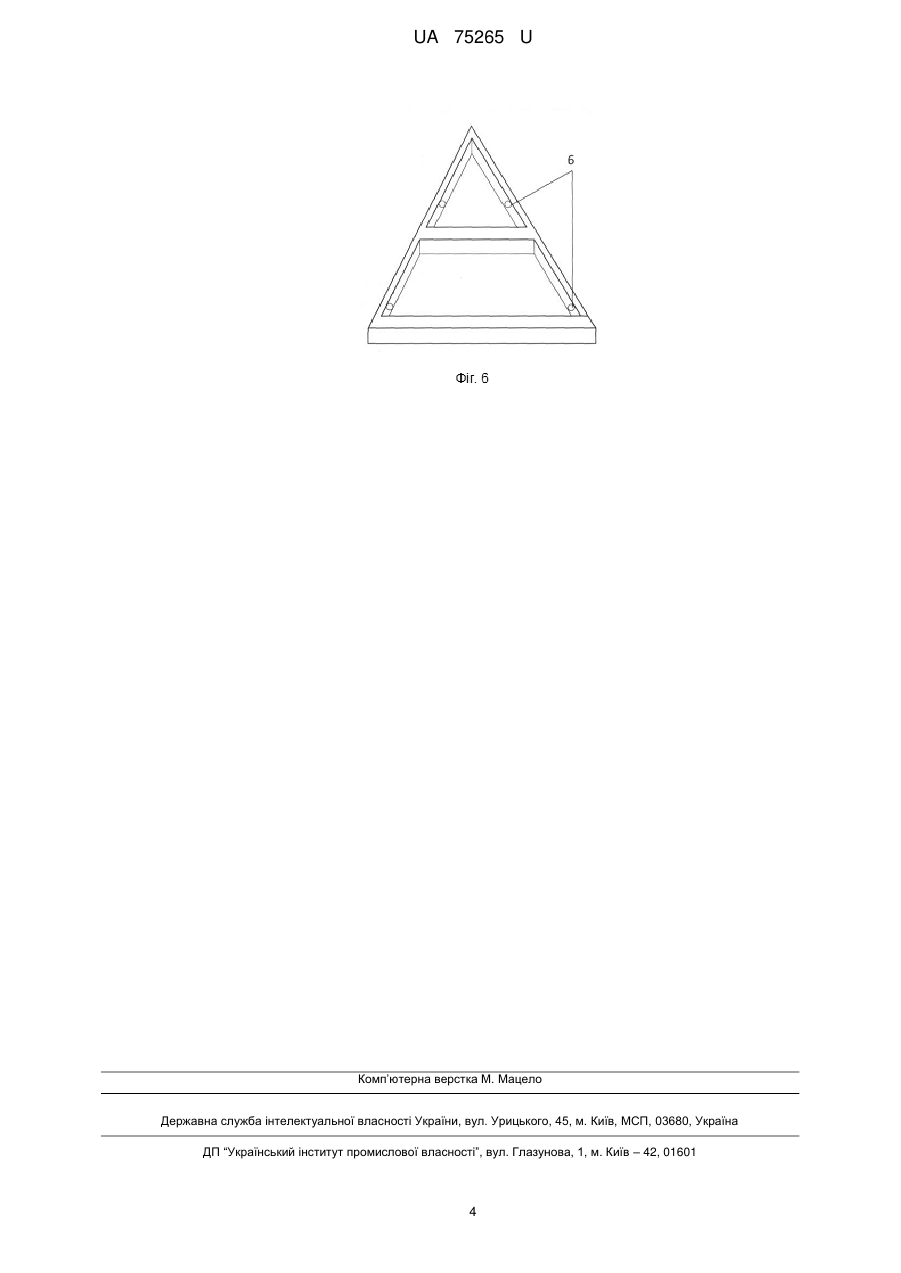

Реферат: UA 75265 U UA 75265 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної галузі, а саме до систем модульних збірнорозбірних конструкцій. Відома конструкція навісу (http://navesnik.ru/изготовление-козырьковнавесов/?аlbum=1&gallerv=1), що містить зварну металеву конструкцію з профільної труби та опорні елементи, які нероз'ємно приєднані до металевої конструкції. Дана конструкція є найбільш близькою за технічною суттю та ефектом, що досягається та прийнята за найближчий аналог. Недоліком найближчого аналога є те, що відома конструкція має визначену (незмінну) форму та розміри, трудомістка при збиранні та незручна для зберігання і транспортування. В основу корисної моделі поставлена задача розширення технологічних можливостей за рахунок виготовлення модульної конструкції будь-якої форми та розміру шляхом збирання по типу конструктора, спрощення зберігання, транспортування та монтажу, підвищення привабливості за рахунок створення візуально цілісної конструкції. Поставлена задача вирішується тим, що у збірно-розбірній модульній конструкції, що містить щонайменше один опорний елемент з профільної труби та принаймні один модуль із нероз'ємно з'єднаних профільних труб, що утворюють щонайменше одну секцію, згідно з корисною моделлю, новим є те, що з'єднувані зовнішні профільні труби модуля та труба опорного елемента містять отвори для роз'ємного з'єднання модулів з опорними елементами і модулів між собою та виконані таким чином, що загальна ширина з'єднання дорівнює ширині інших, нез'єднуваних профільних труб модулів. Також новим є те, що модулі можуть бути як чотирикутними, так і трикутними та виконані плоскими або опуклими, або опукло-ввігнутими, а каркас конструкції складається з одного або комбінації декількох з'єднаних між собою модулів однакових та/або різних форм. Крім цього, збірно-розбірна модульна конструкція додатково містить фронтальні (фасадні) художньодекоративні модулі. Опорні елементи виконані як художньо-декоративні. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено загальний вигляд збірно-розбірної модульної конструкції, на фіг. 2 - з'єднання на прикладі модуля і опорного елемента, на фіг. 3-5 - модулі чотирикутної форми: на фіг. 3 - плоский, на фіг.4 - опуклий, на фіг. 5 -опукло-ввігнутий, та на фіг.6 - модулі трикутної форми. Збірно-розбірна модульна конструкція містить принаймні один чотирикутний (фіг.1,3-5) або трикутний (фіг.6) модуль 1 плоскої (фіг.3), або опуклої (фіг.4), або опукло-ввігнутої (фіг.5) форми. Модулі 1 виконані щонайменше односекційними, причому секції 2 утворені із нероз'ємно з'єднаних профільних труб, наприклад, шляхом зварювання 4 (фіг.2). Крім цього, конструкція містить щонайменше один опорний елемент 4 (фіг. 1,2) з такої ж профільної труби, який може бути виконаний художньо-декоративним. При цьому з'єднувані зовнішні профільні труби 5 модулів 1 та труба 5 опорного елемента 3 містять отвори 6 для роз'ємного з'єднання модулів 1 з опорними елементами 3 і модулів 1 між собою та виконані таким чином, що загальна ширина а з'єднання дорівнює ширині b інших, нез'єднуваних профільних труб 9 модулів. Також конструкція може додатково містити фронтальні (фасадні) художньо-декоративні модулі 7. Збірно-розбірну модульну конструкцію збирають наступним чином. Попередньо нероз'ємно з'єднують (наприклад зварюють 4 (фіг.2)) профільні труби, утворюючи секційні модулі 1. При цьому профільні труби модулів вибирають так, щоб в місцях, передбачених для з'єднання, ширина профільної труби 5 була б в два рази меншою за ширину інших профільних труб 9, наприклад внутрішніх. Таку ж ширину мають й профільні труби 5 опорних елементів 3. Крім цього, у з'єднуваних профільних трубах 5 модулів 1 та опорних елементів 3 попередньо виготовляють отвори 6. Ці отвори призначені для з'єднання модулів 1 з опорними елементами 3 і модулів 1 між собою по типу конструктора, наприклад, болтами 8. Так як сумарна ширина а з'єднання профільних труб 5 дорівнює ширині b інших, нез'єднуваних, профільних труб 9, це дозволить створити візуально цілісну конструкцію. Залежно від необхідних розмірів і форми конструкції, каркас складають з трикутних та/або чотирикутних модулів потрібної кількості секцій. При цьому використовують плоскі, або опуклі, або опукло-ввігнуті модулі, або їх комбінації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Збірно-розбірна модульна конструкція, що містить щонайменше один опорний елемент з профільної труби та принаймні один модуль із нероз'ємно з'єднаних профільних труб, що утворюють щонайменше одну секцію, яка відрізняється тим, що з'єднувані зовнішні профільні труби модуля та труба опорного елемента містять отвори для роз'ємного з'єднання модулів з 1 UA 75265 U 5 10 опорними елементами і модулів між собою та виконані таким чином, що загальна ширина з'єднання дорівнює ширині інших, нез'єднуваних профільних труб модулів. 2. Збірно-розбірна модульна конструкція, за п. 1, яка відрізняється тим, що модулі виконані чотирикутними або трикутними. 3. Збірно-розбірна модульна конструкція, за п. 1 або 2, яка відрізняється тим, що модулі виконані плоскими або опуклими, або опукло-ввігнутими. 4. Збірно-розбірна модульна конструкція, за одним з пп. 1-3, яка відрізняється тим, що каркас конструкції складається з однієї або комбінації декількох з'єднаних між собою зварних модулів однакових та/або різних форм. 5. Збірно-розбірна модульна конструкція, за одним з пп. 1-4, яка відрізняється тим, що опорні елементи виконані як художньо-декоративні. 6. Збірно-розбірна модульна конструкція, за одним з пп. 1-5, яка відрізняється тим, що додатково містить фронтальні (фасадні) художньо-декоративні секції. 2 UA 75265 U 3 UA 75265 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
