Мобільна модульна споруда

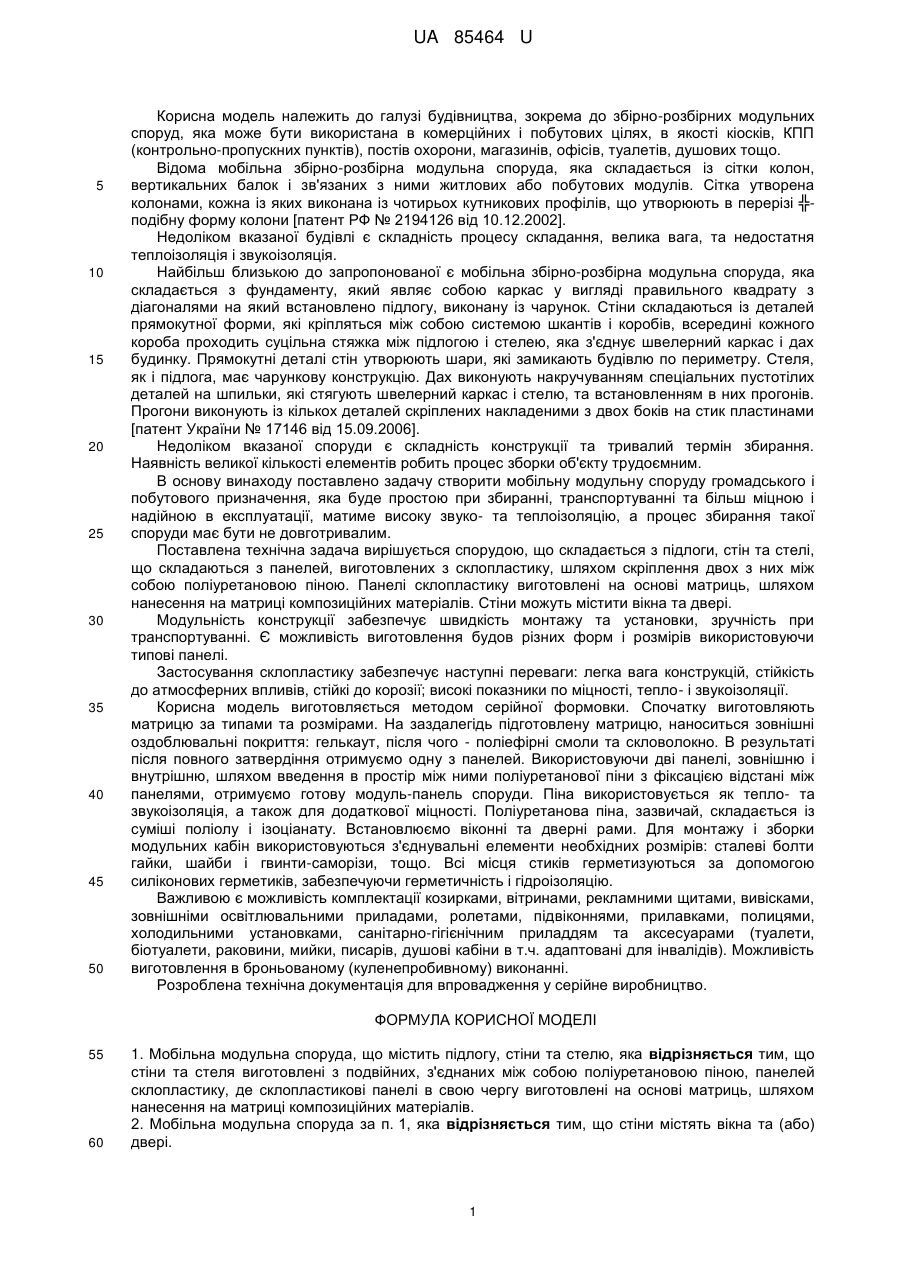

Реферат: UA 85464 U UA 85464 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до збірно-розбірних модульних споруд, яка може бути використана в комерційних і побутових цілях, в якості кіосків, КПП (контрольно-пропускних пунктів), постів охорони, магазинів, офісів, туалетів, душових тощо. Відома мобільна збірно-розбірна модульна споруда, яка складається із сітки колон, вертикальних балок і зв'язаних з ними житлових або побутових модулів. Сітка утворена колонами, кожна із яких виконана із чотирьох кутникових профілів, що утворюють в перерізі ╬подібну форму колони [патент РФ № 2194126 від 10.12.2002]. Недоліком вказаної будівлі є складність процесу складання, велика вага, та недостатня теплоізоляція і звукоізоляція. Найбільш близькою до запропонованої є мобільна збірно-розбірна модульна споруда, яка складається з фундаменту, який являє собою каркас у вигляді правильного квадрату з діагоналями на який встановлено підлогу, виконану із чарунок. Стіни складаються із деталей прямокутної форми, які кріпляться між собою системою шкантів і коробів, всередині кожного короба проходить суцільна стяжка між підлогою і стелею, яка з'єднує швелерний каркас і дах будинку. Прямокутні деталі стін утворюють шари, які замикають будівлю по периметру. Стеля, як і підлога, має чарункову конструкцію. Дах виконують накручуванням спеціальних пустотілих деталей на шпильки, які стягують швелерний каркас і стелю, та встановленням в них прогонів. Прогони виконують із кількох деталей скріплених накладеними з двох боків на стик пластинами [патент України № 17146 від 15.09.2006]. Недоліком вказаної споруди є складність конструкції та тривалий термін збирання. Наявність великої кількості елементів робить процес зборки об'єкту трудоємним. В основу винаходу поставлено задачу створити мобільну модульну споруду громадського і побутового призначення, яка буде простою при збиранні, транспортуванні та більш міцною і надійною в експлуатації, матиме високу звуко- та теплоізоляцію, а процес збирання такої споруди має бути не довготривалим. Поставлена технічна задача вирішується спорудою, що складається з підлоги, стін та стелі, що складаються з панелей, виготовлених з склопластику, шляхом скріплення двох з них між собою поліуретановою піною. Панелі склопластику виготовлені на основі матриць, шляхом нанесення на матриці композиційних матеріалів. Стіни можуть містити вікна та двері. Модульність конструкції забезпечує швидкість монтажу та установки, зручність при транспортуванні. Є можливість виготовлення будов різних форм і розмірів використовуючи типові панелі. Застосування склопластику забезпечує наступні переваги: легка вага конструкцій, стійкість до атмосферних впливів, стійкі до корозії; високі показники по міцності, тепло- і звукоізоляції. Корисна модель виготовляється методом серійної формовки. Спочатку виготовляють матрицю за типами та розмірами. На заздалегідь підготовлену матрицю, наноситься зовнішні оздоблювальні покриття: гелькаут, після чого - поліефірні смоли та скловолокно. В результаті після повного затвердіння отримуємо одну з панелей. Використовуючи дві панелі, зовнішню і внутрішню, шляхом введення в простір між ними поліуретанової піни з фіксацією відстані між панелями, отримуємо готову модуль-панель споруди. Піна використовується як тепло- та звукоізоляція, а також для додаткової міцності. Поліуретанова піна, зазвичай, складається із суміші поліолу і ізоціанату. Встановлюємо віконні та дверні рами. Для монтажу і зборки модульних кабін використовуються з'єднувальні елементи необхідних розмірів: сталеві болти гайки, шайби і гвинти-саморізи, тощо. Всі місця стиків герметизуються за допомогою силіконових герметиків, забезпечуючи герметичність і гідроізоляцію. Важливою є можливість комплектації козирками, вітринами, рекламними щитами, вивісками, зовнішніми освітлювальними приладами, ролетами, підвіконнями, прилавками, полицями, холодильними установками, санітарно-гігієнічним приладдям та аксесуарами (туалети, біотуалети, раковини, мийки, писарів, душові кабіни в т.ч. адаптовані для інвалідів). Можливість виготовлення в броньованому (куленепробивному) виконанні. Розроблена технічна документація для впровадження у серійне виробництво. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Мобільна модульна споруда, що містить підлогу, стіни та стелю, яка відрізняється тим, що стіни та стеля виготовлені з подвійних, з'єднаних між собою поліуретановою піною, панелей склопластику, де склопластикові панелі в свою чергу виготовлені на основі матриць, шляхом нанесення на матриці композиційних матеріалів. 2. Мобільна модульна споруда за п. 1, яка відрізняється тим, що стіни містять вікна та (або) двері. 1 UA 85464 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
