Патрон для гладкоствольної мисливської зброї “стріла тімура”

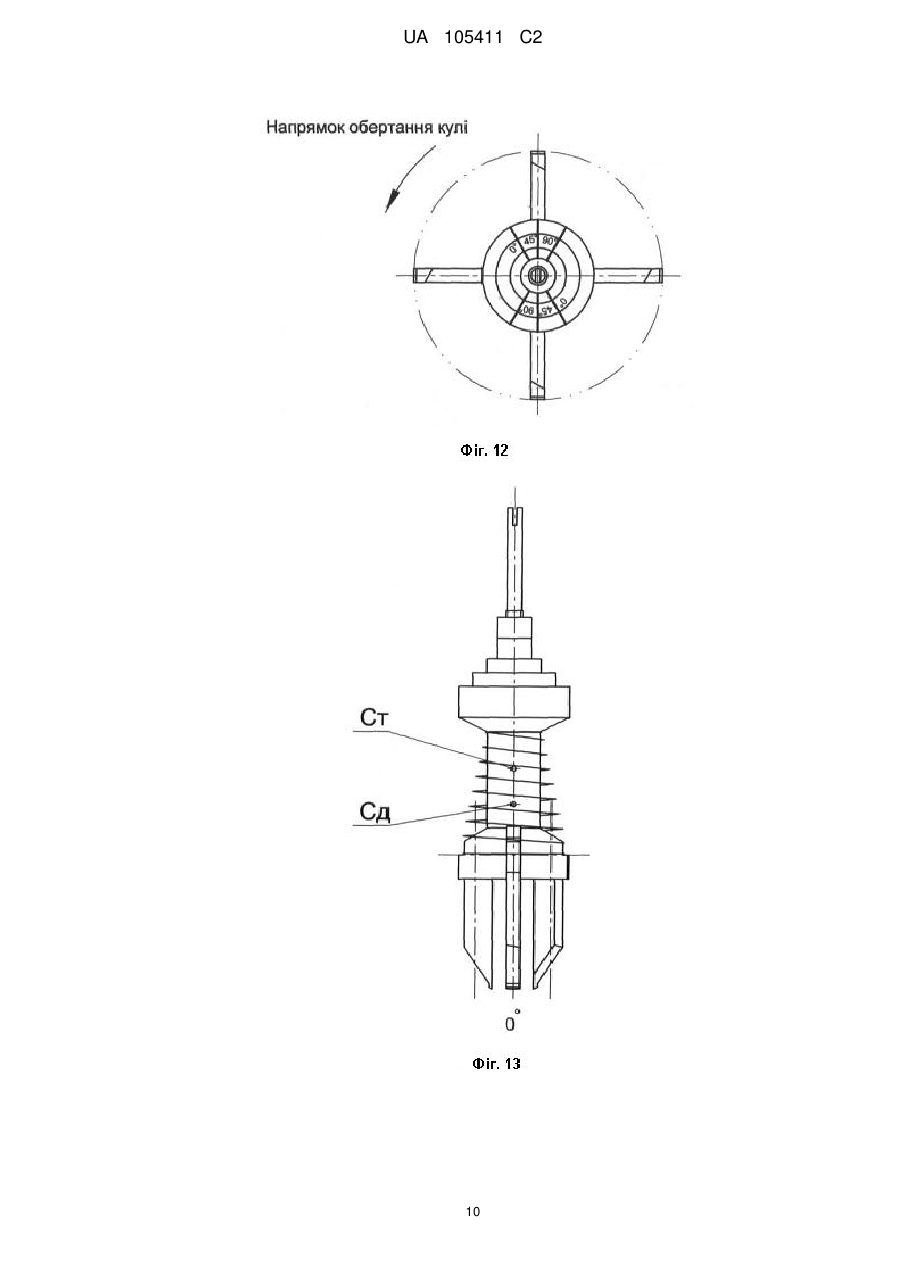

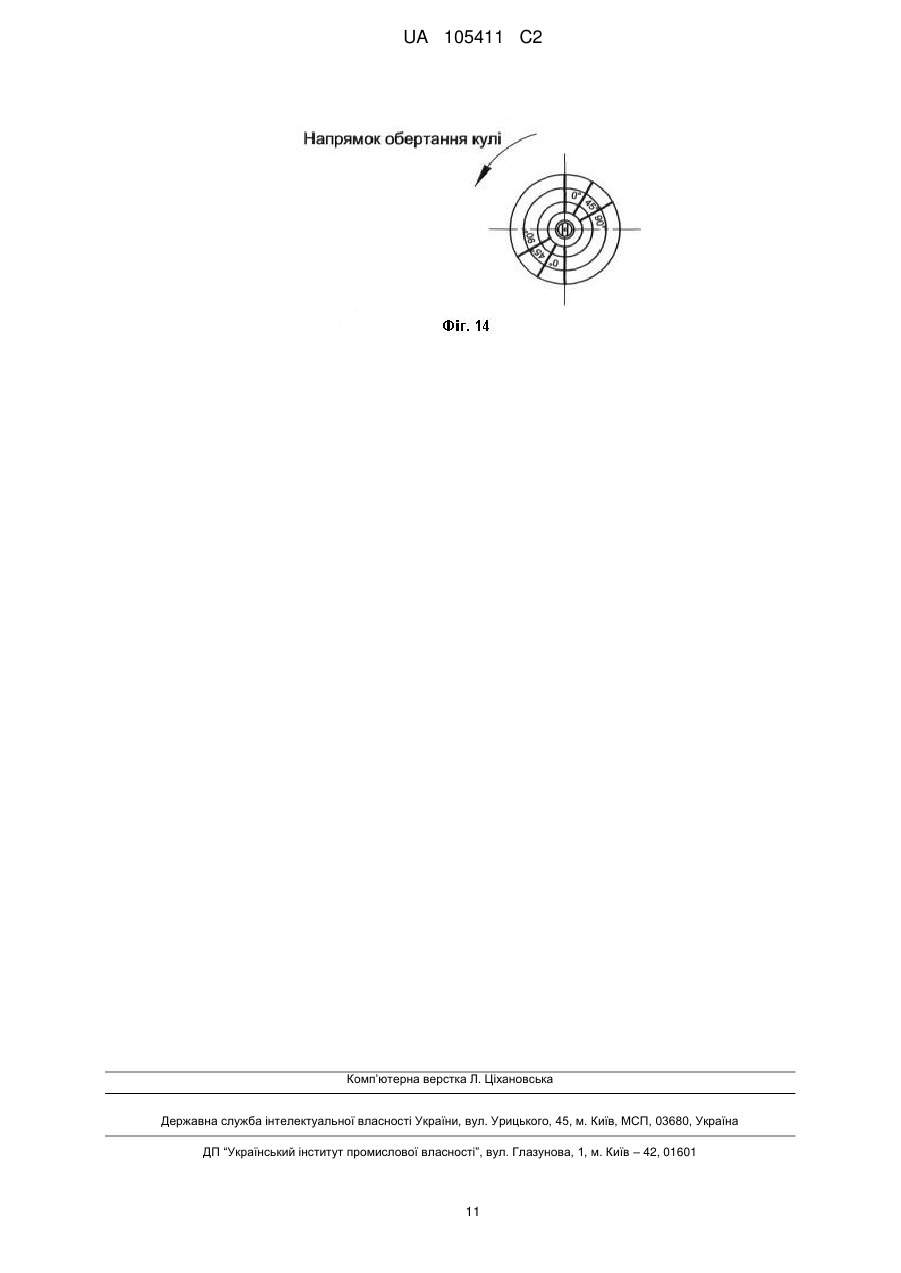

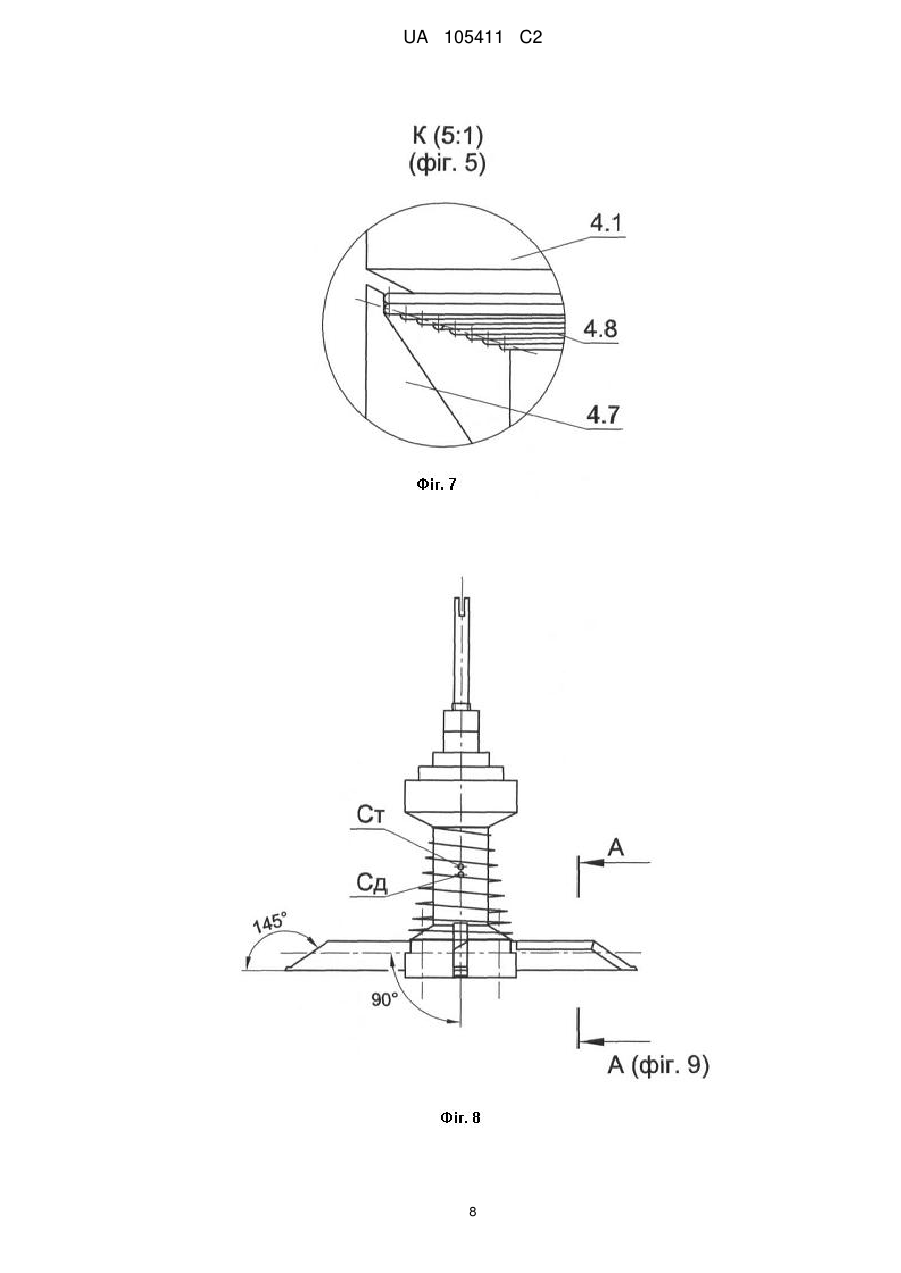

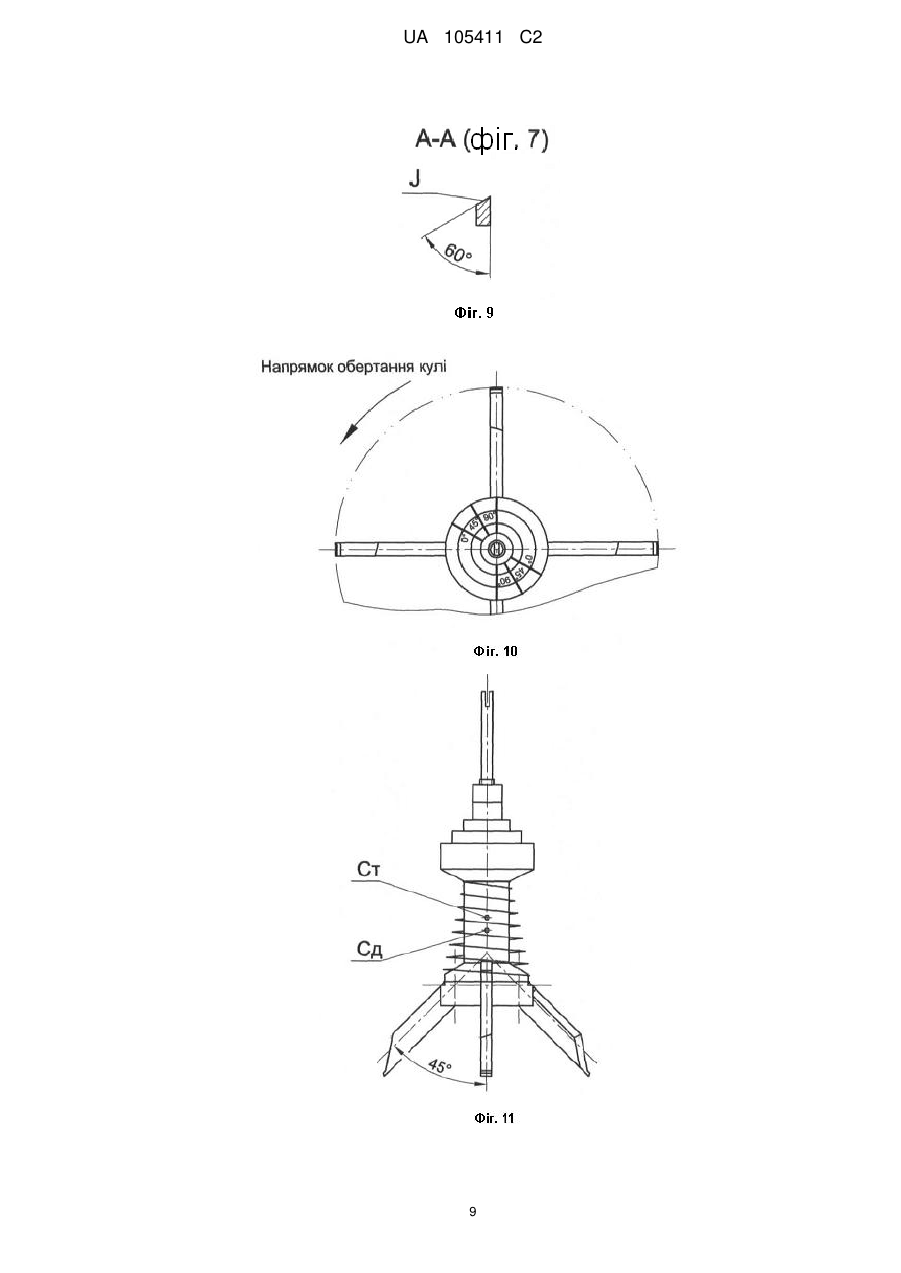

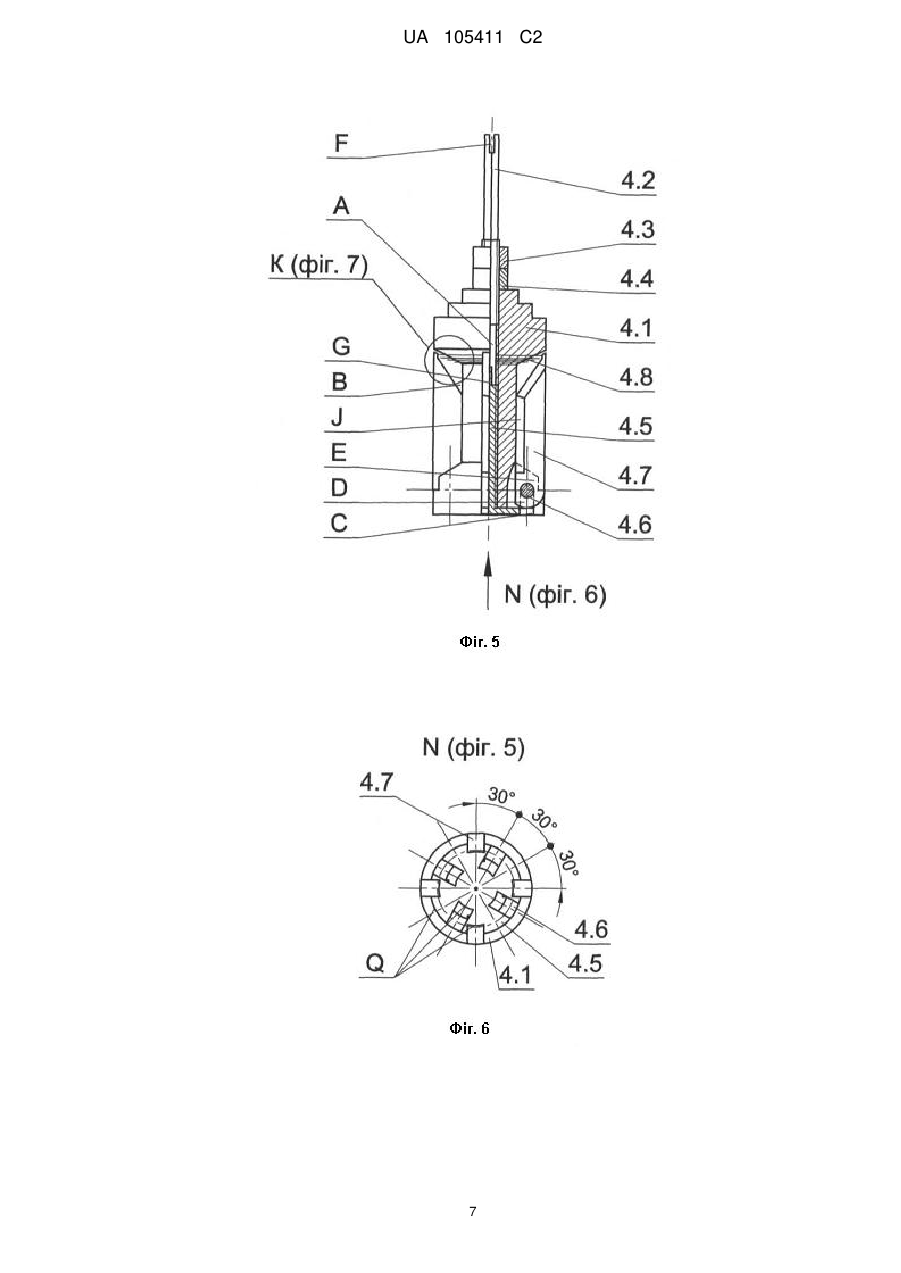

Реферат: Винахід належить до мисливських боєприпасів, а саме до кульових патронів для гладкоствольної мисливської зброї. Патрон для гладкоствольної мисливської зброї складається з гільзи, порохового заряду, який прикрито обтюратором, піддону й опереної підкаліберної кулі з провідними елементами, що відокремлюються, які виготовлено з пластмаси. Корпус кулі, як й усі її інші частини, виконано з твердого матеріалу, наприклад сталі, та має осьовий різьбовий отвір, у якому, з можливістю зміни довжини частини, що виступає за головну частину корпусу кулі, встановлена аеродинамічна голка у вигляді стрижня із різьбленням та торцевим пазом на безрізьбовій частині, яку можливо зафіксувати гайкою та контргайкою. Функцію піддону виконує площинна хвостова частина кулі, що має циліндричну порожнину для розміщення варіатора експансивності та геометрії оперення, який своєю різьбовою частиною, що має на кінці прямокутне, в перетині, заточення під торцевий паз аеродинамічної голки з метою повороту варіатора на необхідний кут, розміщений у різьбовому отворі корпусу кулі. Запропонований патрон забезпечує високі аеродинамічні характеристики кульового пострілу із гладкоствольної мисливської зброї, більшу дальність, кучність та влучність стрільби, разом із посиленою експансивністю та зниженням схильності до рикошету в поєднанні з можливістю змінювати вищевказані характеристики згідно із природнокліматичними умовами місцевості, ризиками та завданням на ураження цілі. UA 105411 C2 (12) UA 105411 C2 UA 105411 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до мисливських боєприпасів, а саме до кульових патронів для гладкоствольної мисливської зброї. Відомий мисливський патрон, споряджений кулею, відповідно до патенту RU 2101668, F42В 30/02, 10.01.1998, яка складається із циліндричного корпусу з плоским переднім торцем та встановленим на ньому співвісно збірним стрижнем, виконаним у вигляді ступінчастого тіла обертання, утвореного низкою коаксіальних циліндричних поверхонь, послідовно зростаючого до корпусу діаметра із забезпеченням можливості одночасного контакту декількох поверхонь стрижня з перешкодою. Недоліком цього патрону є те, що кулі не надається обертальний рух, щодо її подовжньої осі, після пострілу, що знижує її стійкість при польоті, а балістичні характеристики виготовленої кулі неможливо змінити, крім того, через те, що збірний стрижень розташовується за межами гільзи, патрон можливо використати тільки як перший, у помпових та самозаряджуваних рушницях. Найбільш близьким до рішення, що заявляється, прийнятим як прототип, є відомий з патенту SU 324468, F42B 7/10, 23.12.1971 патрон, що складається з гільзи, порохового заряду, який прикрито обтюратором, піддону та опереної підкаліберної кулі з провідними елементами, що відділяються, виготовленими з пластмаси, у якому з метою підвищення точності бою та захисту оперення кулі від деформації у стволі, у ньому куля забезпечена в донній частині опірним фланцем, який виступає за зріз оперення, що утворює зазор між останнім та піддоном, зовнішня поверхня обтюратора вкрита антифрикційною оболонкою, а на елементах, що відділяються, виконано кільцеве виточення, задля центрування піддону. Недоліком відомого патрона, спорядженого зазначеної кулею, є те, що опірний фланець при великих навантаженнях не гарантує оперення кулі від деформації у стволі, піддон після виходу кулі із каналу ствола за рахунок тиску порохових газів, може змінити траєкторію польоту кулі, більш того, профіль кулі з переднім обтічником, що має оживальну форму, при пострілі через гілки дерев та чагарників призводить до рикошету, знижує точність пострілу, зменшує пробивну здатність, експансивність кулі має спонтанний характер, елементи оперення, що виготовлені з м'якого матеріалу пластмаси, не можуть завдати суттєвих пошкоджень звіру, а балістичні характеристики виготовленої кулі та спорядженого патрону не можна змінити у відповідності з умовами пострілу на місцевості, крім того, через те, що головна частина кулі висунута поперед гільзою, патрон не може бути використаний без обмежень у помпових та самозаряджуваних рушницях. У основу винаходу поставлена задача створення для гладкоствольної мисливської зброї патрону з твердою підкаліберною кулею, яка обертається під час рух при польоті, із покращеними настильністю траєкторії та кучності пострілів, не дає рикошету при пострілах через гілки дерев та чагарник, із максимально можливими аеродинамічними параметрами та експансивністю при можливості керувати зазначеними вище характеристиками кулі, за рахунок зміни положення центру тяжіння щодо центру тиску, зміни геометрії оперення, та також й діаметру каналу враження, як у процесі спорядження патрона, так й у польових умовах, безпосередньо перед пострілом, з урахуванням небезпечності вибраної цілі, ландшафту та метеорологічних умов місцевості, де саме здійснюють постріл. Рішення поставленої задачі досягається завдяки тому, що у відомому патроні, що складається з гільзи, порохового заряду, який прикрито обтюратором, піддону й опереної підкаліберної кулі з провідними елементами, що відокремлюються, які виготовлено з пластмаси, у якому корпус кулі, як й усі її інші частини, виконано з твердого матеріалу, наприклад сталі, та має осьовий різьбовий отвір, у якому, з можливістю зміни довжини частини, що виступає за головну частину корпусу кулі, може бути встановлена аеродинамічна голка у вигляді стрижня із різьбленням та торцевим пазом на безрізьбовій частині, яку можливо зафіксувати гайкою та контргайкою, причому стрижень, гайка й контргайка можуть бути виготовлені із більш важкого металу, функцію піддону виконує площинна хвостова частина кулі, що має циліндричну порожнину для розміщення варіатора експансивності та геометрії оперення, який своєю різьбовою частиною, що має на кінці прямокутне, в перетині, заточення під торцевий паз аеродинамічної голки з метою повороту варіатора на необхідний кут, розміщений у різьбовому отворі корпусу кулі, при цьому, дискова частина варіатора забезпечена не менш ніж трьома групами стопорних кромок для фіксації під потрібним кутом, щодо подовжньої осі кулі, ножів оперення, які, у свою чергу, встановлені на кільце, яке закріплено у кільцевій проточці хвостової частини кулі, з можливістю повороту, щодо радіальної осі кільця, на кут від 0° до 180° під впливом конічної пружини, котра, разом із ножами оперення, розміщується у боковій проточці корпусу кулі, крім того, ножі оперення, у кількості не менше трьох, які мають лобові похилі площини для додання кулі, завдяки опору повітря у польоті, обертання відносно подовжньої осі і формування ріжучої кромки, утримуються від перекосу при переміщенні завдяки поздовжнім пазам, які виконано у хвостовій частині кулі, а сама куля встановлюється у контейнері, що має 1 UA 105411 C2 5 10 15 20 25 30 35 40 45 50 55 60 також властивості амортизатора та обтюратора, на заряд пороху та закріплюється у гільзі манжетою. Запропонований винахід, на відміну від прототипу, має наступні переваги. Елементи кулі не деформуються при пострілі тому, що виконані з твердого матеріалу, наприклад сталі, а піддон, що приймає на себе навантаження від впливу порохових газів, є невід'ємною частиною корпусу кулі, завдяки чому не відхиляє траєкторію польоту останньої після виходу із каналу ствола. Застосування аеродинамічної голки, у вигляді стрижня змінної довжини, котрий закріплено на корпусі кулі гайкою й контргайкою, які, у свою чергу, можуть бути виготовлені з більш важкого матеріалу, дозволяє керувати положенням центру тяжіння кулі щодо центру тиску, що зменшує перекидний момент та підвищує стійкість польоту кулі при проходженні перешкод у вигляді гілок дерев та чагарнику із досягненням максимальної стійкості при розташуванні ножів оперення у положення, коли вони не виходять за межі контуру міделева перерізу корпусу кулі. Збільшуються кучність й дальність пострілів та настильність траєкторії польоту кулі завдяки застосуванню варіатора експансивності та геометрії оперення, що дозволяє змінювати геометрію оперення та кутову швидкість обертання кулі, щодо її подовжньої осі, згідно з умовами і завданнями, поставленими перед пострілом. Застосування варіатора експансивності та геометрії оперення дає можливість керувати експансивністю кулі за рахунок зміни кута розташування ножів оперення, що до подовжньої осі, від 0° до 90°, що дає можливість збільшити діаметр каналу враження у цілі із 1 Dk до 3,1 Dk, де Dk - діаметр кулі, а завдяки тому, що ножі оперення виконані із загостреного твердого матеріалу, полегшується розтин тканин цілі. Використання конічної пружини дозволяє, практично миттєво, після того, як куля вийде за межі ствола, звільнити кулю від провідних елементів, що відокремлюються, тобто відштовхнути контейнера, та розташувати ножі оперення у положенні, яке визначене перед пострілом. У запропонованому рішенні відмітні ознаки не є характеристикою цілих частин цілого об'єкта, що самі можуть бути цілими й самостійними об'єктами, зі своїми функціями. Тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених у відмітній частині формули, не була виявлена у відомих рішеннях, тому запропоноване рішення відповідає вимозі "винахідницького рівня". Результатом винаходу є забезпечення високих аеродинамічних характеристик кульового патрону (пострілу) для гладкоствольної мисливської зброї, більших дальності, кучності та влучності стрільби, разом із посиленою експансивністю та зниженням схильності до рикошету в поєднанні з можливістю змінювати вищевказані характеристики згідно із природнокліматичними умовами місцевості, ризиками та завданнями з ураження цілі, як при спорядженні патрону, так, й, безпосередньо, перед пострілом у польових умовах. Оснащення патрону для гладкоствольної мисливської зброї підкаліберною кулею, яку виготовлено повністю з твердого матеріалу, наприклад, сталі, яка має відповідні порожнини, проточки та пази для розміщення рухомих елементів, виключає небезпеку деформації елементів кулі при високому тиску, що утворюється у каналі ствола після займання порохового заряду та не дозволяє кулі відхилятися від заданої траєкторії польоту під час виходу із каналу ствола, при цьому, завдяки зусиллю стискання конічної пружини, спрямованому на виштовхування ножів оперення із бокової проточки корпусу кулі, вони рівномірно витискують пелюстки контейнеру, чим збільшують його опір руху, потім відштовхують його, та, при подальшому повертанні, ножі оперення повністю звільняють кулю для руху по траєкторії. Використання у головній частині кулі аеродинамічної голки із керованою довжиною виступаючої частини дозволяє знизити коефіцієнт повного опору кулі в польоті у два рази й більш. Виконаний на безрізьбовій частині аеродинамічної голки торцевий паз, при введенні до нього прямокутної заточки варіатора експансивності та геометрії оперення, дозволяє використовувати першу для регулювання кута розташування ножів оперення, як при спорядженні патрону, так і у польових умовах перед пострілом, що виключає необхідність у додатковому інструменті. З цією ж метою, на зовнішні циліндричні поверхні гайки та контргайки нанесено протиковзну насічку. Оснащення кулі аеродинамічною голкою, гайкою та контргайкою, які можуть бути виготовлені з важкого металу, дозволяє встановлювати і фіксувати у потрібному місці на подовжній осі кулі оптимальне випереджувальне розташування центру тяжіння тіла кулі, що до центру тиску, що забезпечує максимальну стійкість кулі у польоті та знижує загрозу рикошету. Виконання аеродинамічної голки у вигляді елементу, що легко зняти, дає можливість застосувати патрон із зазначеної кулею також і без установки аеродинамічної голки, що некритично відіб'ється на балістичних характеристиках кулі завдяки тому, що, конструктивно, 2 UA 105411 C2 5 10 15 20 25 30 35 40 45 50 55 60 центр тяжіння кулі, за будь-якого розташування ножів оперення завжди, знаходиться попереду центру тиску, при цьому, такий патрон придатний для використання у помпових та самозарядних рушницях без обмежень тому, що він, при такому спорядженні, не має елементів, котрі були би розташовані за межами гільзи. Оснащення кулі варіатором експансивності та геометрії оперення, що дозволяє змінювати кут розташування ножів оперення щодо подовжньої осі кулі, робить можливим отримання каналу ураження у цілі діаметр котрого у 3,1 рази перевищує діаметр корпусу кулі, збільшити передачу кількості кінетичної енергії від кулі до тіла цілі, при розсіченні тканин останньої на великій площі, та ще й при обертанні, що сприяє досягненню великих шокуючого та зупиняючого ефектів. Виконання ножів оперення з твердого матеріалу, наприклад сталі, із лобовими площинами, розташованими під кутом, для додання кулі в польоті обертання, щодо її подовжньої осі, дозволяє використовувати гіроскопічний ефект для збільшення дальності, кучність та влучності стрільби, при цьому, гострозаточені виступаючі грані лобових площин ножів оперення, без пошкоджень для себе, розтинають тканини цілі, завдаючи їй важке ураження. Уся сукупність істотних ознак запропонованого рішення дає можливість встановлювати при спорядженні патрону, або, безпосередньо перед пострілом у польових умовах, необхідні балістичні параметри для стрільби із гладкоствольної мисливської зброї твердою підкаліберною кулею, із урахуванням метеорологічних умов, ландшафту місцевості, ризиків та характеристики об'єкту полювання. Запропонований патрон представлено на: - фіг. 1 - патрон, загальний вигляд; - фіг. 2 - патрон, вигляд зверху; - фіг. 3 - патрон із кулею без аеродинамічної голки, загальний вигляд; - фіг. 4 - патрон із кулею без аеродинамічної голки, вигляд зверху; - фіг. 5 - куля у знарядженому стані при налаштуванні ножів оперення під кутом 45° до подовжньої осі кулі, загальний вигляд; - фіг. 6 - куля у знарядженому стані при налаштуванні ножів оперення під кутом 45° до подовжньої осі кулі, вигляд знизу; - фіг. 7 - куля у знарядженому стані при налаштуванні ножів оперення під кутом 45° до подовжньої осі кулі, фрагмент конічної пружини у масштабі 5:1; - фіг. 8 - куля у польоті при розташуванні ножів оперення під кутом 90° до подовжньої осі кулі, загальний вигляд, - фіг. 9 - ніж оперення, розріз за А-А; - фіг. 10 - куля у польоті при розташуванні ножів оперення під кутом 90° до подовжньої осі кулі, вигляд зверху; - фіг. 11 - куля у польоті при розташуванні ножів оперення під кутом 45° до подовжньої осі кулі, загальний вигляд; - фіг. 12 - куля у польоті при розташуванні ножів оперення під кутом 45° до подовжньої осі кулі, вигляд зверху; - фіг. 13 - куля у польоті при розташуванні ножів оперення під кутом 0° до подовжньої осі кулі, загальний вигляд; - фіг. 14 - куля у польоті при розташуванні ножів оперення під кутом 0° до подовжньої осі кулі, вигляд зверху. Патрон складається із гільзи - 1, порохового заряду - 2, контейнеру - 3 з функціями амортизатора та обтюратора, кулі - 4 з нанесеними на головну частину радіальними помітками, що відповідають кутам розташування ножів оперення, наприклад, -0°, 45°, 90° та манжети - 5. У свою чергу, куля складається із корпусу - 4.1, з виконаним у ньому осьовим різьбовим отвором "А", боковою проточкою "В", циліндричною порожнечею "С", кільцевою проточкою "О" та подовжніми пазами "Е", аеродинамічної голки - 4.2 у вигляді стрижня з різьбленням на одній частині по довжині та з пазом "F" на торці безрізьбової частини, контргайки - 4.3 та гайки - 4.4 з насічкою протиковзання на зовнішніх циліндричних поверхнях, варіатора експансивності і геометрії оперення - 4.5 з плоскою заточкою "G" на його різьбовій частині під паз "F" аеродинамічної голки 4.2 із стопорними кромками "Q" на дисковій частині, кільця - 4.6, ножів оперення - 4.7 із передньою площиною "J" та конічної пружини 4.8. Знарядження патрону виконують наступним чином. Пороховий заряд - 2 розміщують у гільзі - 1. Окремо, стискують конічну пружину - 4.8, розміщують у боковій проточці "В" корпусу кулі 4.1 ножі оперення - 4.7, розвертають варіатора експансивності і геометрії оперення - 4.5 доки довга сторона заточки "G" на його різьбовій частині не співпаде із радіальною поміткою 45° на головній частині кулі - 4, що відповідає розташуванню ножів оперення під кутом 45° до 3 UA 105411 C2 5 10 15 20 25 30 подовжньої осі кулі у польоті, потім вкладають кулю - 4 у контейнер - 3, та їх разом, за звісним зусиллям, запресовують у гільзу - 1 на пороховий заряд - 2, та на сам кінець, закріплюють увесь заряд у гільзі будь-яким звісним чином, наприклад, відливають манжету - 5 з розплаву рівних частин парафіну та каніфолі. Після цього, встановлюють із необхідним випередженням, щодо головної частини корпусу кулі - 4.1, аеродинамічну голку - 4.2 та фіксують останню за допомогою гайки - 4.4 та контргайки - 4.3. У разі потреби змінити кут розташування ножів оперення - 4.5 у польових умовах перед пострілом у знарядженому патроні із корпусу кулі - 4.1, за допомогою гайки - 4.4 та контргайки 4.3 викручують аеродинамічну голку - 4.2, надсилають безрізьбовою частиною до зачеплення її пазу "F" із заточкою "G" на різьбовій частині варіатора експансивності і геометрії оперення - 4.5 та, через гайку - 4.4 й контргайку 4.3, обертають варіатор експансивності і геометрії оперення 4.5 до співпадіння довшої сторони торця заточки "G" із напрямком обраної радіальної помітки на головній частині корпусу кулі - 4.1. Після цього, аеродинамічну голку - 4.2 із гайкою - 4.4 й контргайкою 4.3 розташовують та фіксують у різьбовому отворі "А" корпусу кулі - 4.1, причому, завдяки вчиненим діям, змінюють розташування на подовжній осі корпусу кулі - 4.1 центра тяжіння "Ст" та центра тиску "Сд", довжину кулі - 4 від 2Dk до 5Dk, та діаметр каналу ураження цілі від Dk до 3,1 Dk, маючи на увазі, що Dk - є діаметром корпусу кулі - 4.1. Взаємодія окремих елементів патрону та кулі при пострілі відбувається таким чином. Після займання пороху, під впливом тиску порохових газів кулю - 4, розташовану у контейнері - 3 виводять за межі каналу ствола зброї. Як тільки куля - 4 у контейнері - 3 опиниться у повітрі, під дією зусилля тиску конічної пружини - 4.8, ножі оперення - 4.7 починають свій рух відносно радіальної осі кільця 4.6 у подовжніх пазах "Е" корпусу кулі - 4.1 до зіткнення зі стопорними кромки "Q" варіатора експансивності і геометрії оперення - 4.5, при цьому вони розтулюють пелюстки контейнеру - 3, чим збільшують опір повітря для його подальшого руху, а потім відштовхують його, та звільняють кулю - 4 для подальшого польоту, окрім того, кулі - 4 надають ще й обертання, що до подовжньої осі, через тиск повітря на похилі передні площини "J" ножів оперення - 4.7. Усе вищевказане, у цілому, забезпечує підвищення ефективності кульового пострілу із гладкоствольної мисливської зброї та знижує ступінь ризику під час полювання на крупного та небезпечного звіра. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 Патрон для гладкоствольної мисливської зброї, який складається з гільзи, порохового заряду, який прикрито обтюратором, піддону й опереної підкаліберної кулі з провідними елементами, що відокремлюються, які виготовлено з пластмаси, який відрізняється тим, що корпус кулі, як й усі її інші частини, виконано з твердого матеріалу, наприклад сталі, та має осьовий різьбовий отвір, у якому, з можливістю зміни довжини частини, що виступає за головну частину корпусу кулі, встановлена аеродинамічна голка у вигляді стрижня із різьбленням та торцевим пазом на безрізьбовій частині, яку можливо зафіксувати гайкою та контргайкою, причому, стрижень, гайка й контргайка можуть бути виготовлені із більш важкого металу, функцію піддону виконує площинна хвостова частина кулі, що має циліндричну порожнину для розміщення варіатора експансивності та геометрії оперення, який своєю різьбовою частиною, що має на кінці прямокутне, в перетині, заточення під торцевий паз аеродинамічної голки з метою повороту варіатора на необхідний кут, розміщений у різьбовому отворі корпусу кулі, при цьому, дискова частина варіатора забезпечена не менш ніж трьома групами стопорних кромок для фіксації під потрібним кутом, щодо подовжньої осі кулі, ножів оперення, які, у свою чергу, встановлені на кільце, яке закріплено у кільцевій проточці хвостової частини кулі, з можливістю повороту, щодо радіальної осі кільця, на кут від 0° до 180° під впливом конічної пружини, котра, разом із ножами оперення, розміщується у боковій проточці корпусу кулі, крім того, ножі оперення, у кількості не менше трьох, які мають лобові похилі площини для додання кулі, завдяки опору повітря у польоті, обертання відносно подовжньої осі і формування ріжучої кромки, утримуються від перекосу при переміщенні завдяки поздовжнім пазам, які виконано у хвостовій частині кулі, а сама куля встановлена у контейнері, що має також властивості амортизатора та обтюратора, на заряд пороху та закріплена у гільзі манжетою. 4 UA 105411 C2 5 UA 105411 C2 6 UA 105411 C2 7 UA 105411 C2 8 UA 105411 C2 9 UA 105411 C2 10 UA 105411 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
