Куля омеляненка, що розділяється, для гладкоствольної мисливської зброї

Номер патенту: 27590

Опубліковано: 15.09.2000

Автор: Омеляненко Юрій Петрович

Завантажити PDF файл.

Текст

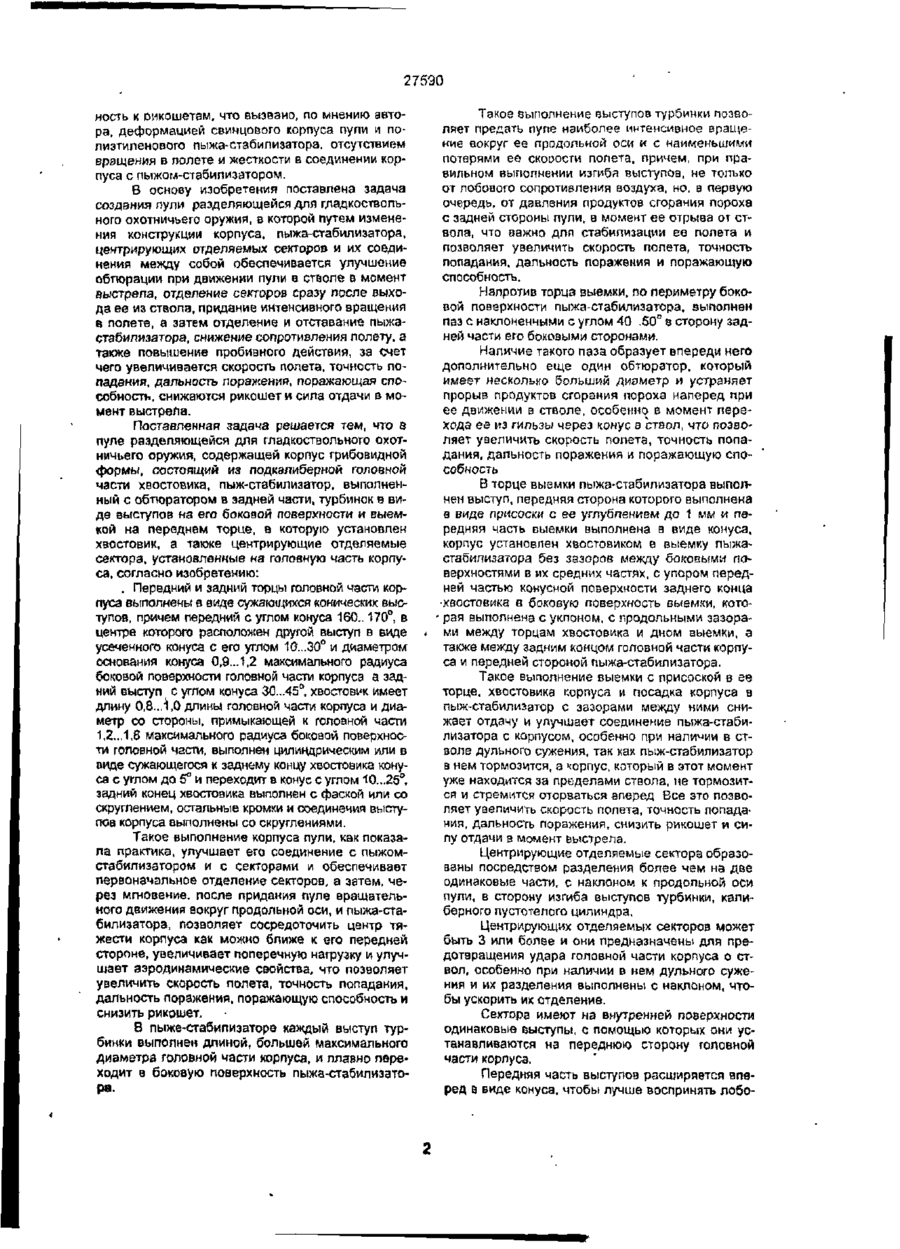

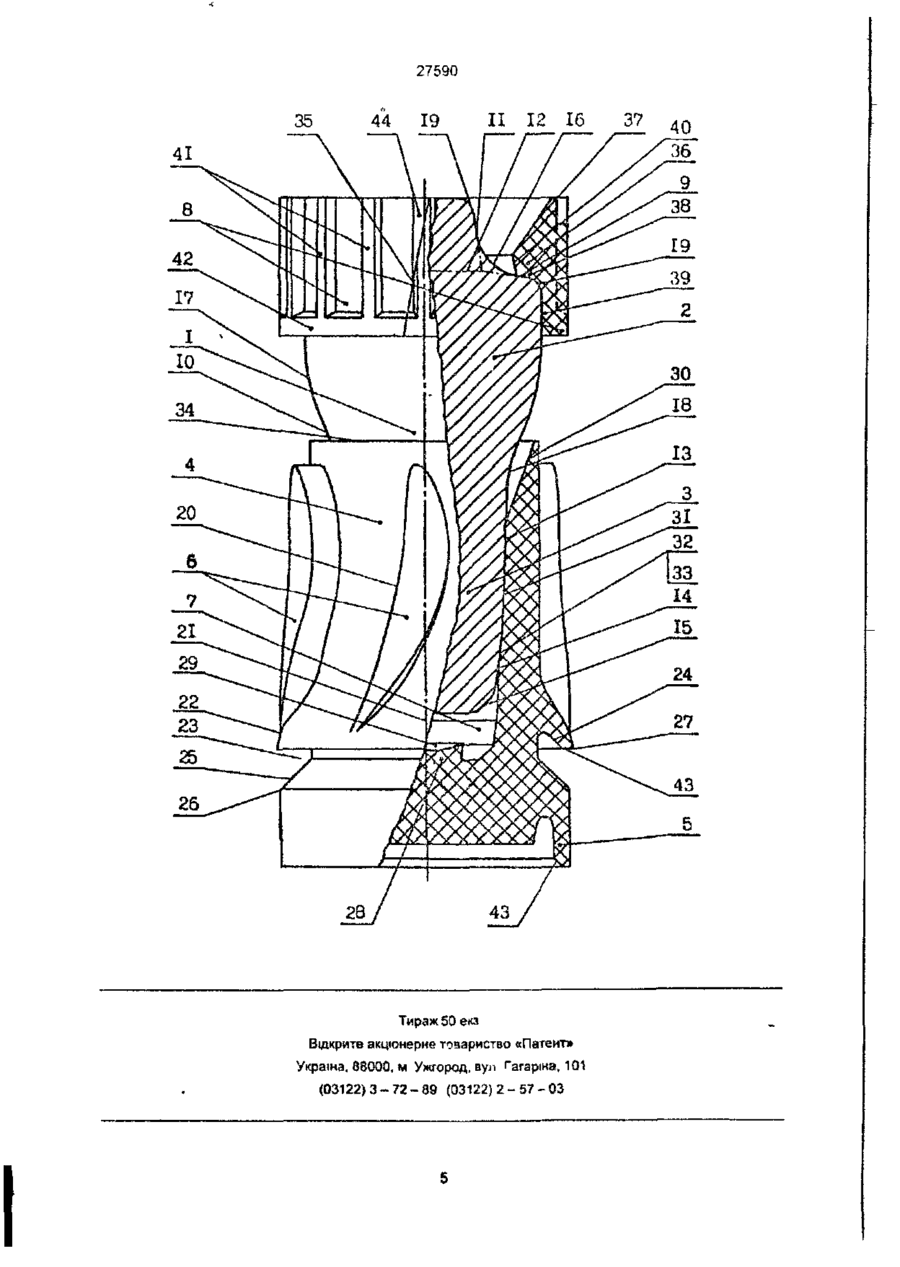

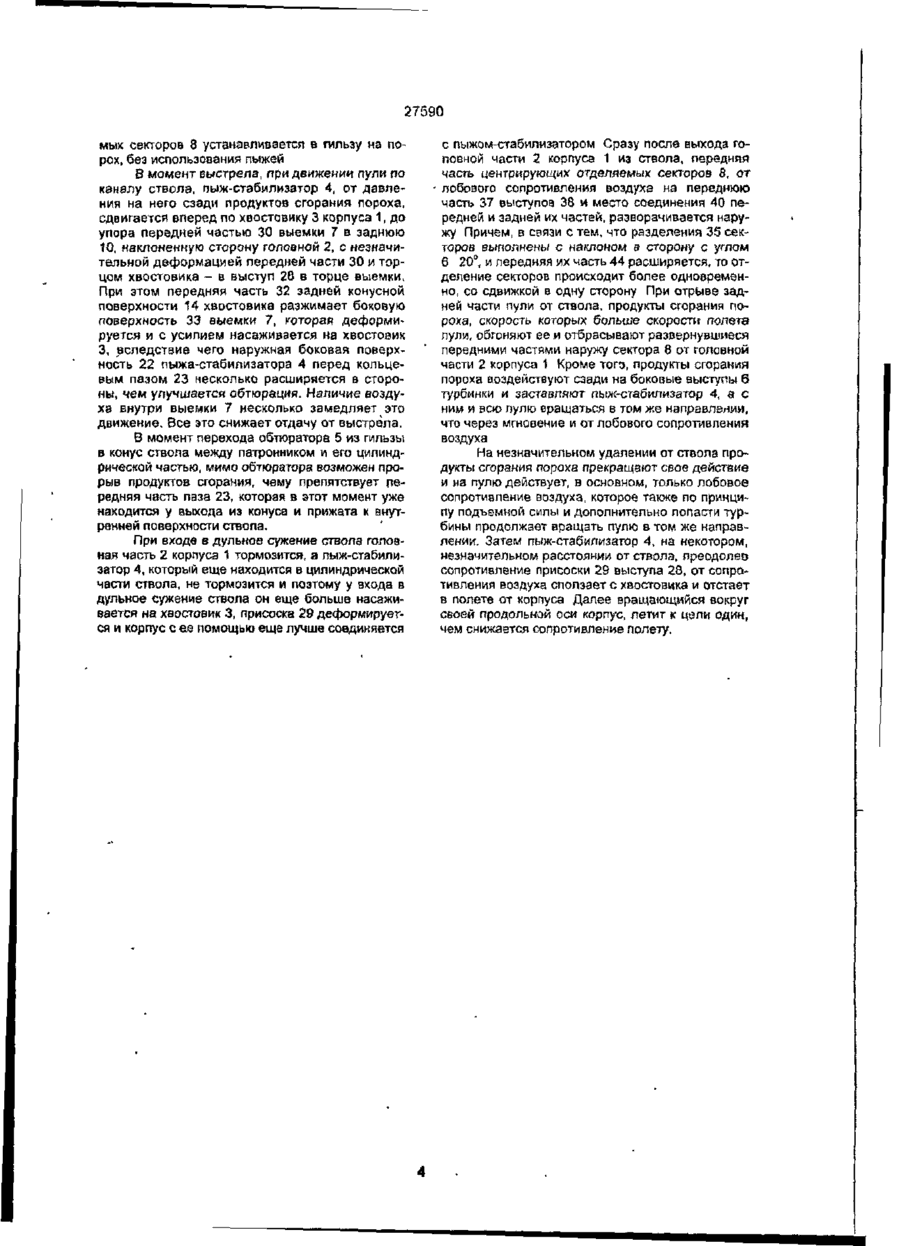

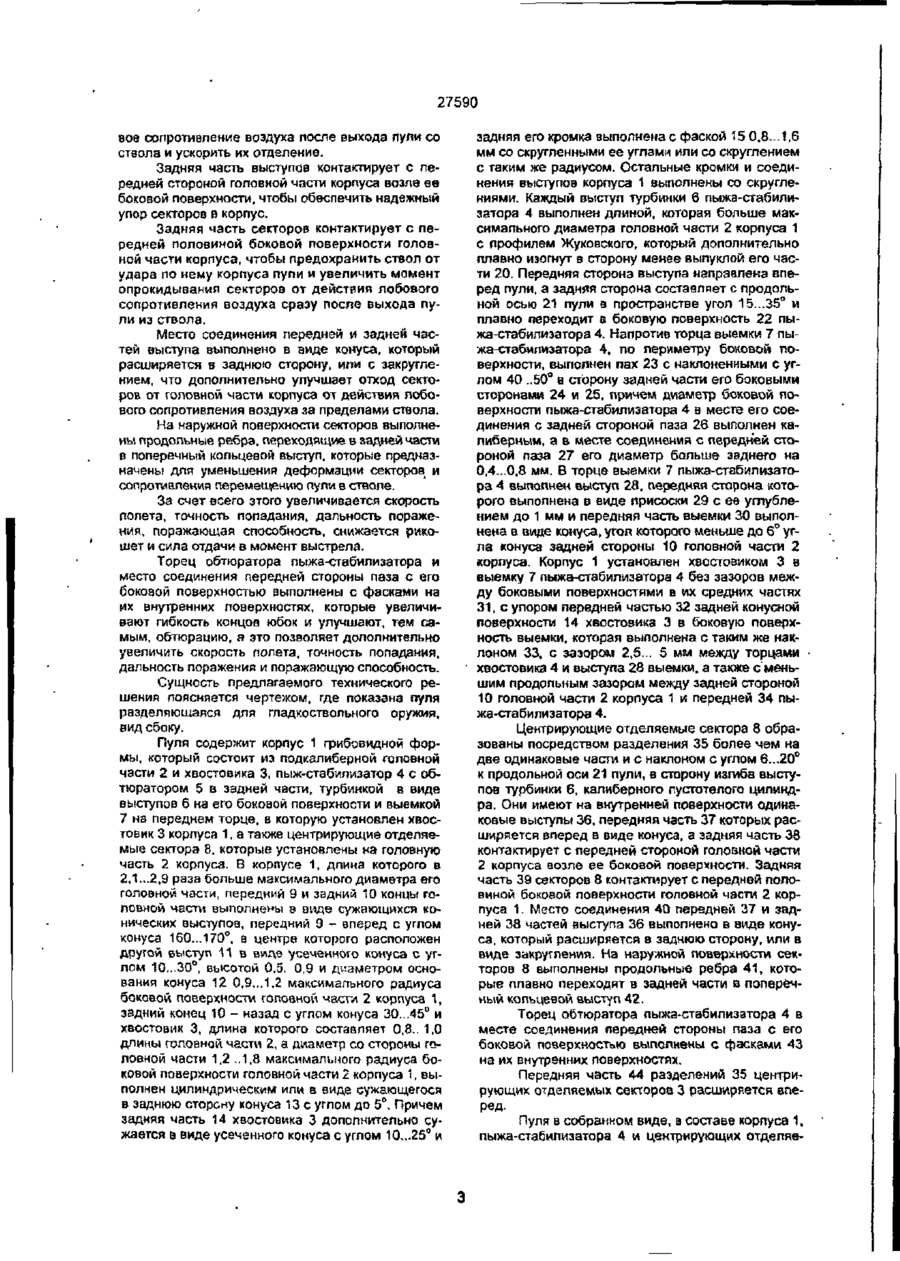

1 Пуля разделяющаяся для гладкоствольного охотничьего оружия, содержащая корпус грибовидной формы, состоящий из подкапиберной головной части и хвостовика, пыж-стабилизатор, выполненчый с обтюратором в задней части, турбинкой в виqe выступов на его боковой поверхности и выемкой на переднем торце, в которую установлен хвостовик корпуса, а также центрирующие отделяемые сектора, установленные на головной части корпуса, отличающаяся тем, что передний и задний торцы головной части корпуса выполнены в виде сужающимся конических выступов, из них - передний с углом конуса 160...170°, в центре которого расположен дополнительный выступ в виде усеченного конуса с углом 10. .30° и диаметром основания 0,9.1.2 максимального радиуса боковой поверхности головной части корпуса, а задний выступ - с углом конуса 30 ..45°, хвостовик имеет длину 0,8 1,0 длины головной части корпуса и диаметр со стороны, примыкающей к головной части 1,2 .1,8 максимального радиуса боковой поверхности головной части, выполнен цилиндрическим или в вида сужающегося к заднему концу хвостовика конуса с углом до 5° и переходит в конус с углом 10...25', задний конец хвостовика выполнен с фаской или со округлением, остальные кром*и и соединения выступов корпуса выполнены со скругленнями, в пыже-стабилизаторе каждый выступ турбинки имеет длину больше, чем максимальный диаметр головной части и плавно переходит в боковую поверхность пыжа-стзбилизатора, напротив торца выемки по периметру боковой поверхности пыжа-стзбилизаторэ выполнен паз с боковыми сторонами, наклоненными под углом 40 50° в сторону задней части, передняя часть выемки пыжа-стабилизатора выполнена в виде конуса, корпус установлен хвостовиком в выемку пыжа-стабилизатора без зазоров между боковыми поверхностями в их средних частях, с упором передней частью конусной поверхности заднего конца хвостовика в боковую поверхность выемки, выполненной с уклоном, с продольным зазором между торцами хвостовика и дном выемки, а также между задним концом головной части корпуса и передней стороной пыжа-стабилизатора. 2. Пупя по п 1, отличающаяся тем, что в торце выемки пыжа-стабилизатора выполненный выступ, обращенная вперед поверхность которого представляет собой присоску с углублением до 1 мм. 3 Пуля по п. 1, отличающаяся тем, что центрирующие отдепяемые сектора образованы посредством разделения калиберного пустотельного цилиндра, более чем на дое одинаковые части, с наклоном! к продольной оси пупи и имеют на внутренней поверхности одинаковые выступы, передняя часть которых представляет собой расширяющийся конус, а задняя часть контактирует с передней концом головной части корпуса и ее боковой поверхностью, место соединения передней и задней части выступа выполнено в виде расширяющегося в направлении заднего конца головной части конуса, или закругляющимся, на наружной поверхности секторов выполнены продольные ребра, связанные поперечным кольцевым выступом. 4 Пупя по п. 1, отличающаяся тем, что торец обтюратора пыжа-стабилизатора и место соединения передней стороны паза с его боковой поверхностью выполнены с фасками на их внутренних поверхностях. Изобретение относится к пулям, а именно для гладкоствольного охотничьего оружия Наиболее близким к изобретению решением является пуля Полева для гладкоствольного охотничьего оружия, содержащая корпус грибовидной формы, состоящий из подкалиберной головной части и хвостовика, пыж-стабилизатор, выполненный с обтюратором в задней части, турбинкой в виде выступов на его боковой поверхности и выемкой на переднем торце, в которую установлен хвостовик корпуса, а также центрирующие отделяемые сектора, установленные на головную часть корпуса. Недостатком указанной пули является низкая точность попадания, скорость полета, дальность поражения, пробивная способность и склон О ю см 27590 ность к рикошетам, что вызвано, по мнению автора, деформацией свинцового корпуса пули и полиэтиленового пыжа-стабипизатора, отсутствием вращения в полете и жесткости в соединении корпуса с пыжом-стабилизатором. В основу изобретения поставлена задача создания пули разделяющейся для гладкоствольного охотничьего оружия, в которой путем изменения конструкции корпуса, пыжа-стабилизатора, центрирующих отделяемых секторов и их соединения между собой обеспечивается улучшение обтюрации при движении пупи в ствопе в момент выстрела, отделение секторов сразу после выхода ее из ствола, придание интенсивного вращения в полете, а затем отделение и отставание пыжастабилизатора, снижение сопротивления полету, а также повышение пробивного действия, за счет чего увеличивается скорость полета, точность попадания, дальность поражения, поражающая способность, снижаются рикошет и сила отдачи в момент выстрела. Поставленная задача решается тем, что 8 пуле разделяющейся для гладкоствольного охотничьего оружия, содержащей корпус грибовидной формы, состоящий из подкалиберной головной части хвостовика, пыж-стабилизатор, выполненный с обтюратором в задней части, турбинок в виде выступов на его боковой поверхности и выемкой на переднем торие, а которую установлен хвостовик, а также центрирующие отделяемые сектора, установленные на головную часть корпуса, согласно изобретению: . Передний и задний торцы головной части корпуса выполнены в виде сужающихся конических выступов, причем передний с углом конуса 160.. 170°, в центре которого расположен другой выступ в виде усеченного конуса с его углом 10...30° и диаметром основания конуса 0,9...1,2 максимального радиуса боковой поверхности головной части корпуса а задний выступ с углом конуса 30...450, хвостовик имеет длину 0,8...^,0 длины головной части корпуса и диаметр со стороны, примыкающей к головной части 1,2...1,6 максимального радиуса боковой поверхности головной части, выполнен цилиндрическим или в виде сужающегося к заднему концу хвостовика конуса с углом до 5° и переходит в конус с углом 10...25°, задний конец хвостовика выполнен с фаской или со скруглением, остальные кромки и соединения выступов корпуса выполнены со округлениями. Такое выполнение корпуса пули, как показапа практика, улучшает его соединение с пыжомстабилизатором и с секторами и обеспечивает первоначальное отделение секторов, а затем, через мгновение, после придания пуле вращательного движения вокруг продольной оси, и пыжа-стабилизатора, позволяет сосредоточить центр тяжести корпуса как можно ближе к его передней стороне, увеличивает поперечную нагрузку и улучшает аэродинамические свойства, что позволяет увеличить скорость полета, точность попадания, дальность поражения, поражающую способность и снизить рикошет. В пыже-стабилизаторе каждый выступ турбинки выполнен длиной, большей максимального диаметра головной части корпуса, и плавно переходит в боковую поверхность пыжа-стабилизатора. Такое выполнение выступов тур&инки позволяет предать пуле наиболее интенсивное вращение вокруг ее продольной оси и с наименьшими потерями ее скорости полета, причем, при правильном выполнении изгиба выступов, не только от лобового сопротивления воздуха, но, в первую очередь, от давления продуктов сгорания пороха с задней стороны пули, в момент ее отрыва от ствола, что важно длл стабилизации ее попета и позволяет увеличить скорость полета, точность попадания, дальность поражения и поражающую способность. Напротив торцз выемки, по периметру боковой поверхности пыжа-стабилизатора, выполнен паз с наклоненными с углом 40 .50° а сторону задней части его боковыми сторонами. Наличие такого паза образует впереди него дополнительно еще один обтюратор, который имеет несколько больший диаметр и устраняет прорыв продуктов сгорания пороха наперед при ее движении в стволе, особенно в момент перехода ее из гильзы через конус в СТЙОЛ, что позволяет увеличить скорость полета, точность попадания, дальность поражения и поражающую способность В торце выемки пыжа-стабилизатора выполнен выступ, передняя сторона которого выполнена в виде присоски с ее углублением до 1 мм и передняя часть выемки выполнена в виде конуса, корпус установлен хвостовиком в выемку пыжастабипизатора без зазоров между боковыми поверхностями в их средних частях, с упором передней частью конусной поверхности заднего конца •хвостовика в боковую поверхность выемки, кото- рая выполнена с уклоном, с продольными зазорами между торцам хвостовика и дном выемки, а также между задним концом головной части корпуса и передней стороной пыжа-стабилизатора. Такое выполнение выемки с присоской в ее торце, хвостовика корпуса и посадка корпуса в пыж-стабилизатор с зазорами между ними снижает отдачу и улучшает соединение пыжа-стабилизатора с корпусом, особенно при наличии в стволе дульного сужения, так как пыж-стабилизатор в нем тормозится, а корпус, который в этот момент уже находится за пределами ствола, не тормозится и стремится оторваться вперед Все это позволяет увеличить скорость полета, точность попадания, дальность поражения, снизить рикошет и силу отдачи в момент выстрела. Центрирующие отделяемые сектора образованы посредством разделения более чем на две одинаковые части, с наклоном к продольной оси пупи, в сторону изгиба выступов турбинки, калиберного пустотелого цилиндра, Центрирующих отделяемых секторов может быть 3 или более и они предназначены для предотвращения удара головной части корпуса о ствол, особенно при наличии в нем дульного сужения и их разделения выполнены с наклоном, чтобы ускорить их отделение. Сектора имеют на внутренней поверхности одинаковые выступы, с помощью которых они устанавливаются на переднюю сторону головной части корпуса. Передняя часть выступов расширяется вперед в виде конуса, чтобы лучше воспринять лобо 27590 вое сопротивление воздуха после выхода пули со ствола и ускорить их отделение. Задняя часть выступов контактирует с передней стороной головной части корпуса возле ее боковой поверхности, чтобы обеспечить надежный упор секторов 9 корпус. Задняя часть секторов контактирует с передней половиной боковой поверхности головной части корпуса, чтобы предохранить ствол от удара по нему корпуса пули и увеличить момент опрокидывания секторов от действия лобового сопротивления воздуха сразу после выхода пули из ствола. Место соединения передней и задней частей выступа выполнено в виде конуса, который расширяется в заднюю сторону, или с закруглением, что дополнительно улучшает отход секторов от головной части корпуса от действия лобового сопротивления воздуха за пределами ствола. На наружной поверхности секторов выполнены продольные ребра, переходящие в задней части в поперечный кольцевой выступ, которые предназначены для уменьшения деформации секторов и сопротивления перемещению пупи в стволе. За счет всего этого увеличивается скорость попета, точность попадания, дальность поражения, поражающая способность, снижается рикошет и сила отдачи в момент выстрела. Торец обтюратора пыжа-стабилизатора и место соединения передней стороны паза с его боковой поверхностью выполнены с фасками на их внутренних поверхностях, которые увеличивают гибкость концов юбок и улучшают, тем самым, обтюрацию, а это позволяет дополнительно увеличить скорость полета, точность попадания, дальность поражения и поражающую способность. Сущность предлагаемого технического решения поясняется чертежом, где показана пуля разделяющаяся для гладкоствольного оружия, вид сбоку. Пуля содержит корпус 1 грибовидной формы, который состоит из подкалиберной головной части 2 и хвостовика 3, пыж-стабилизатор 4 с обтюратором 5 в задней части, турбинкой в виде выступов 6 на его боковой поверхности и выемкой 7 на переднем торце, в которую установлен хвостовик 3 корпуса 1, а также центрирующие отделяемые сектора 8. которые установлены на головную часть 2 корпуса. 8 корпусе 1, длина которого в 2.1...2.9 раза больше максимального диаметра его головной части, передний 9 и задний 10 концы головной части выполнены в виде сужающихся конических выступов, передний 9 - вперед с углом конуса 160...170°, в центре которого расположен другой выступ 11 в виде усеченного конуса с углом 10,..30°, высотой 0,5. 0,9 и диаметром основания конуса 12 0,9...1,2 максимапьного радиуса боковой поверхности головной части 2 корпуса 1, задний конец 10 - назад с углом конуса 30...45° и хвостовик 3, длина которого составляет 0,8.. 1,0 длины головной части 2, а диаметр со стороны головной части 1,2 ..1,8 максимального радиуса боковой поверхности головной части 2 корпуса 1, выполнен цилиндрическим или в виде сужающегося в заднюю сторсиу конуса 13 с углом до 5°. Причем задняя часть 14 хвостовика 3 дополнительно сужается в виде усеченного конуса с углом 10...25° и задняя его кромка выполнена с фаской 15 0,8. 1.6 мм со скругленными ее углами или со скруглением с таким же радиусом. Остальные кромки и соединения выступов корпуса 1 выполнены со округлениями. Каждый выступ турбинки 6 пыжа-стабилизатора 4 выполнен длиной, которая больше максимального диаметра головной части 2 корпуса 1 с профилем Жуковского, который дополнительно плавно изогнут в сторону менее выпуклой его части 20. Передняя сторона выступа направлена вперед пули, а задняя сторона составляет с продольной осью 21 пули в пространстве угол 15...35° и плавно переходит в боковую поверхность 22 пыжа-стабилизатора 4. Напротив торца выемки 7 пыжа-стабилизатора 4, по периметру боковой поверхности, выполнен пах 23 с наклоненными с углом 40 ..50° в сторону задней части его боковыми сторонами 24 и 25, причем диаметр боковой поверхности пыжа-стабилизатора 4 в месте его соединения с задней стороной паза 26 выполнен каливерным, а в месте соединения с передней стороной паза 27 его диаметр больше заднего на 0,4—0,8 мм. В торце выемки 7 пыжа-стабилизатора 4 выполнен выступ 28, передняя сторона которого выполнена в виде присоски 29 с ее углублением до 1 мм и передняя часть выемки 30 выполнена в виде конуса, угол которого меньше до 6° угла конуса задней стороны 10 головной части 2 корпуса. Корпус 1 установлен хвостовиком 3 в выемку 7 лыжа-стабилизатора 4 без зазоров между боковыми поверхностями в их средних частях 31, с упором передней частью 32 задней конусной поверхности 14 хвостовика 3 в боковую поверхность выемки, которая выполнена с таким же наклоном 33, с зазором 2,5... 5 мм между торцами ' хвостовика 4 и выступа 28 выемки, а также с меньшим продольным зазором между задней стороной 10 головной части 2 корпуса 1 и передней 34 пыжа-стабилизатора 4. Центрирующие отделяемые сектора 8 образованы посредством разделения 35 более чем на две одинаковые части и с наклоном с углом 6...20° к продольной оси 21 пули, в сторону изгиба выступов турбинки 6, калиберного пустотелого цилиндра. Они имеют на внутренней поверхности одинаковые выступы 36, передняя часть 37 которых расширяется вперед в виде конуса, а задняя часть 38 контактирует с передней стороной головной части 2 корпуса возле ее боковой поверхности. Задняя часть 39 секторов 8 контактирует с передней половиной боковой поверхности головной части 2 корпуса 1. Место соединения 40 передней 37 и задней 38 частей выступа 36 выполнено в виде конуса, который расширяется в заднюю сторону, или в виде закругления. На наружной поверхности секторов 8 выполнены продольные ребра 4 1 , которые плавно переходят в задней части в поперечный кольцевой выступ 42. Торец обтюратора пыжа-стабилизатора 4 в месте соединении передней стороны паза с его боковой поверхностью выполнены с фасками 43 на их внутренних поверхностях. Передняя часть 44 разделений 35 центрирующих отделяемых секторов 3 расширяется вперед. Пуля в собранном виде, в составе корпуса 1, пыжа-стабилизатора 4 и центрирующих отделяв 27590 мых секторов 8 устанавливается в гильзу на порох, без использования пыжей В момент выстрела, при движении пули по каналу ствола, пыж-стабилизатор 4, от давления на него сзади продуктов сгорания пороха, сдвигается вперед по хвостовику 3 корпуса 1, до упора передней частью 30 выемки 7 в заднюю 10, наклоненную сторону головной 2, с незначительной деформацией передней части 30 и торцом хвостовика - в выступ 2В в торце выемки. При этом передняя часть 32 задней конусной поверхности 14 хвостовика разжимает боковую поверхность 33 выемки 7, готсрая деформируется и с усилием насаживается на хвостовик 3, вследствие чего наружная боковая поверхность 22 пыжа-стабилизатора 4 перед кольцевым пазом 23 несколько расширяется в стороны, чем улучшается обтюрация. Наличие воздуха внутри выемки 7 несколько замедляет это движение. Все это снижает отдачу от выстрела. В момент перехода обтюратора 5 из гильзы в конус ствола между патронником и его цилиндрической частью, мимо обтюратора возможен прорыв продуктов сгорания, чему препятствует передняя часть паза 23, которая в этот момент уже находится у выхода из конуса и прижата к внутренней поверхности ствола. При входе в дульное сужение ствола головная часть 2 корпуса 1 тормозится, а пыж-стабилизатор 4, который еще находится в цилиндрической части ствола, не тормозится и поэтому у входа в дульное сужение ствола он еще больше насаживается на хвостовик 3, присоска 29 деформируется и корпус с ее помощью еще лучше соединяется с пыжом-стабилизатором Сразу после выхода головной части 2 корпуса 1 из ствола, передняя часть центрирующих отделяемых секторов 8, от лобового сопротивления воздуха на переднюю часть 37 выступоа 38 и место соединения 40 передней и задней их частей, разворачивается наружу Причем, в связи с тем, что разделения 35 секторов выполнены с наклоном э сторону с углом 6 20°, и передняя их часть 44 расширяется, то отделение секторов происходит более одновременно, со сдвижкой в одну сторону При отрыве задней части пули от ствола, продукты сгорания пороха, скорость которых больше скорости полета пули, обгоняют ее и отбрасывают развернувшиеся передними частями наружу сектора 8 от головной части 2 корпуса 1 Кроме того, продукты сгорания пороха воздействуют сзади на боковые выступы 6 турбинки и заставляют лыж-стабилизатор 4, а с ним и всю пулю вращаться в том же направлении, что через мгновение и от лобового сопротивления воздуха На незначительном удалении от ствола продукты сгорания пороха прекращают свое действие и на пулю действует, в основном, только лобовое сопротивление воздуха, которое также по принципу подъемной силы и дополнительно лопасти турбины продолжает вращать пулю в том же направлении. Затем пыж-стабилизатор 4, на некотором, незначительном расстоянии от ствола, преодолей сопротивление присоски 29 выступа 28, от сопротивления воздуха сползает с хвостовика и отстает в полете от корпуса Далее вращающийся вокруг своей продольной оси корпус, летит к цели один, чем снижается сопротивление полету. 27590 35 44 19 II 12 16 Тираж 50 екз Відкрите акціонерне товариство «Патенті» Україна. 88000, м Ужгород, вул гагаріна, 101 (03122)3-72-89 (03122)2-57-03 37

Дивитися

Додаткова інформація

Назва патенту англійською

Omelianenkos splitting bullet for smooth-bore hunting arm

Автори англійською

Omelianenko Yurii Petrovych

Назва патенту російською

Пуля емельяненко, которая разделяется, для гладкоствольного охотничьего оружия

Автори російською

Омельяненко Юрий Петрович

МПК / Мітки

МПК: F42B 30/00, F42B 7/00

Мітки: мисливської, гладкоствольної, омеляненка, куля, зброї, розділяється
