Циліндровий замок феодосьєвих підвищеної секретності з відповідним ключем

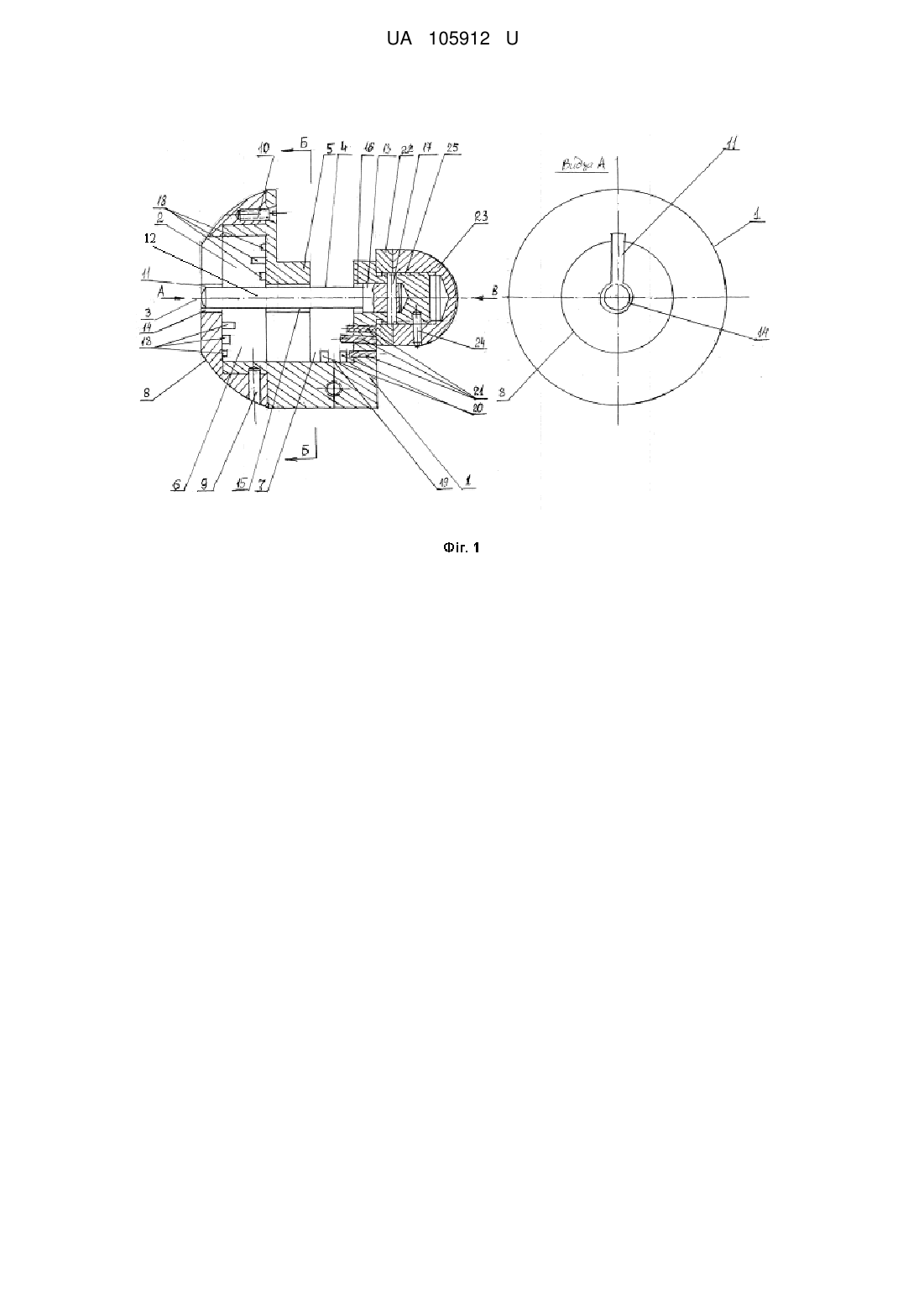

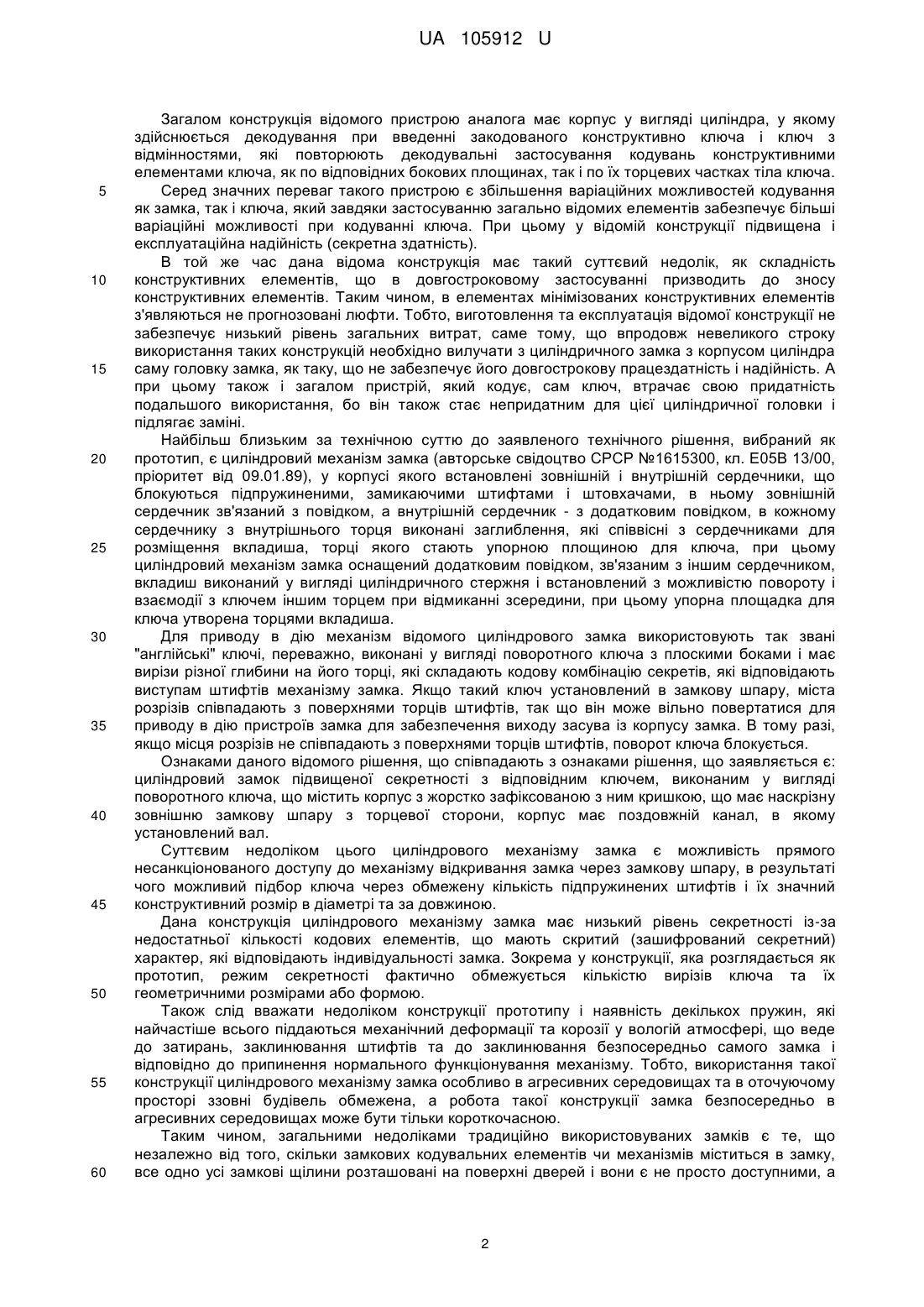

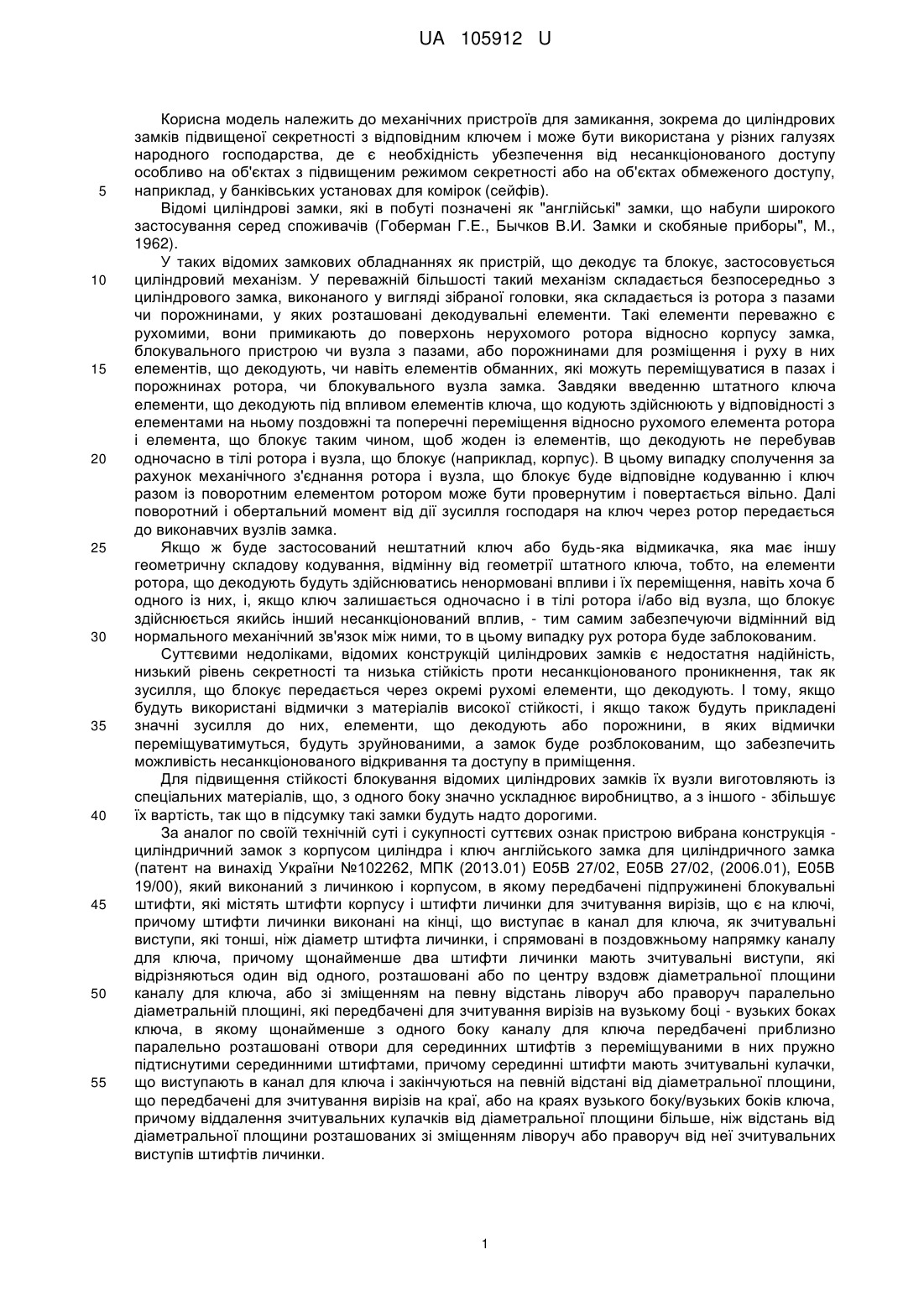

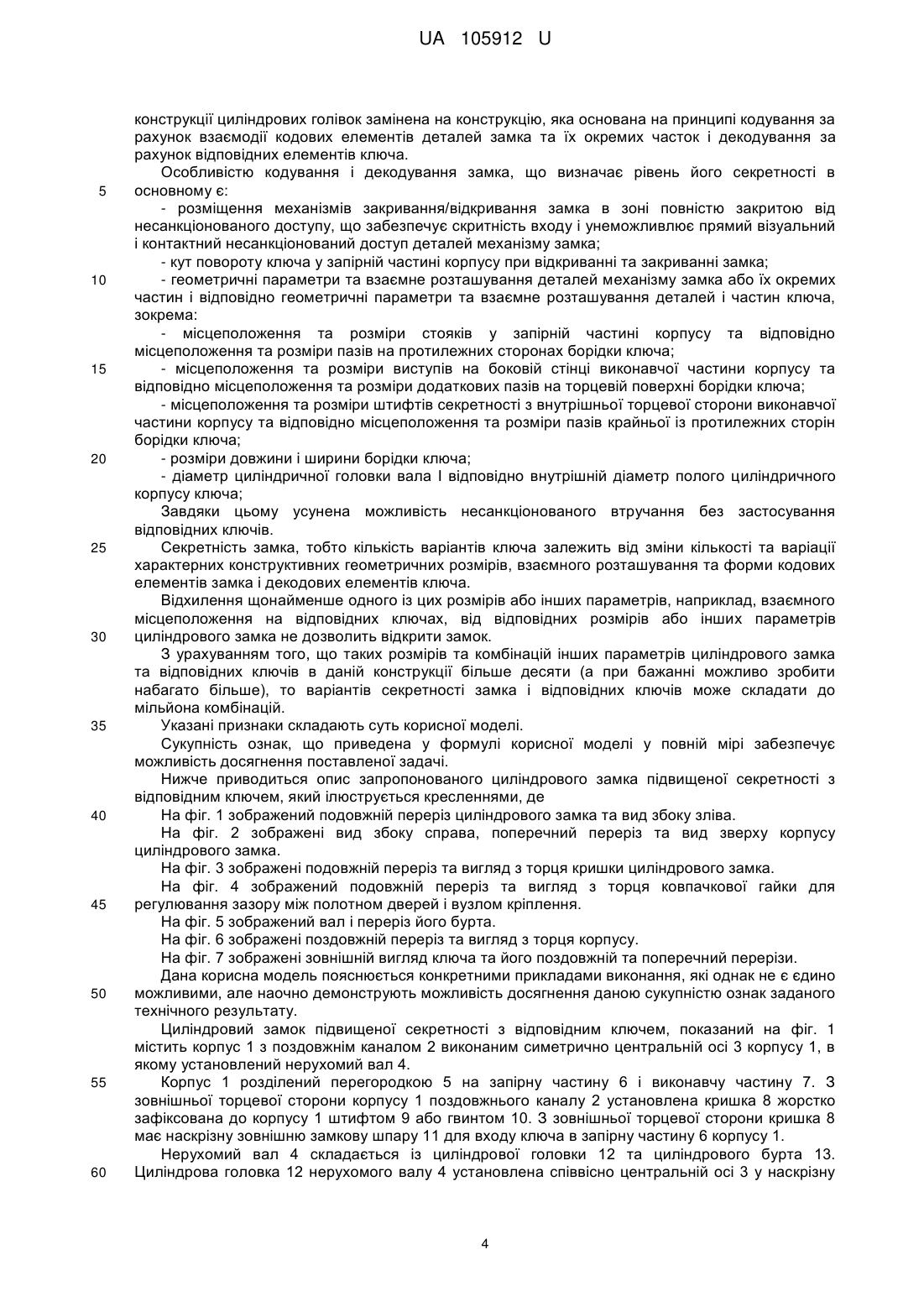

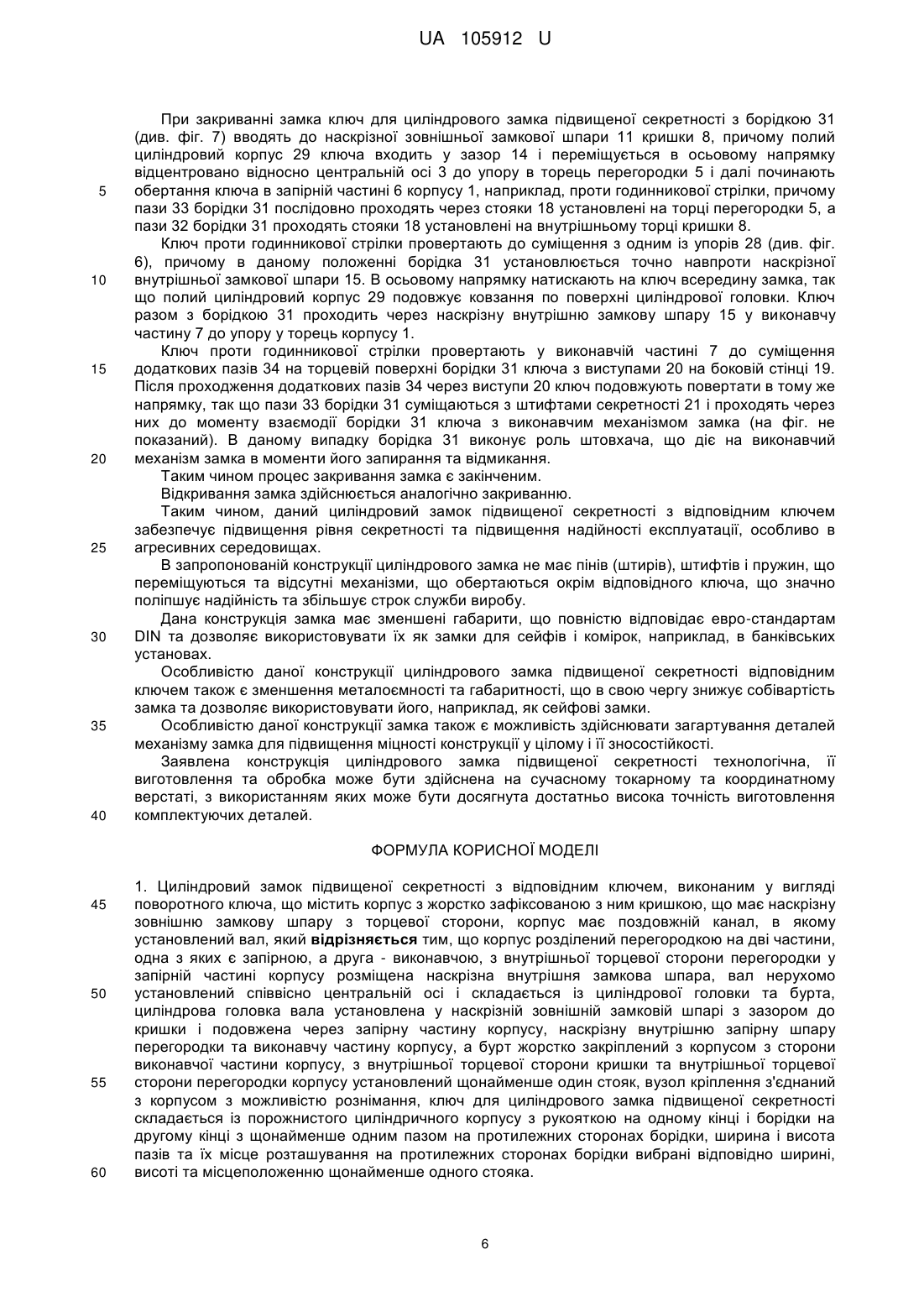

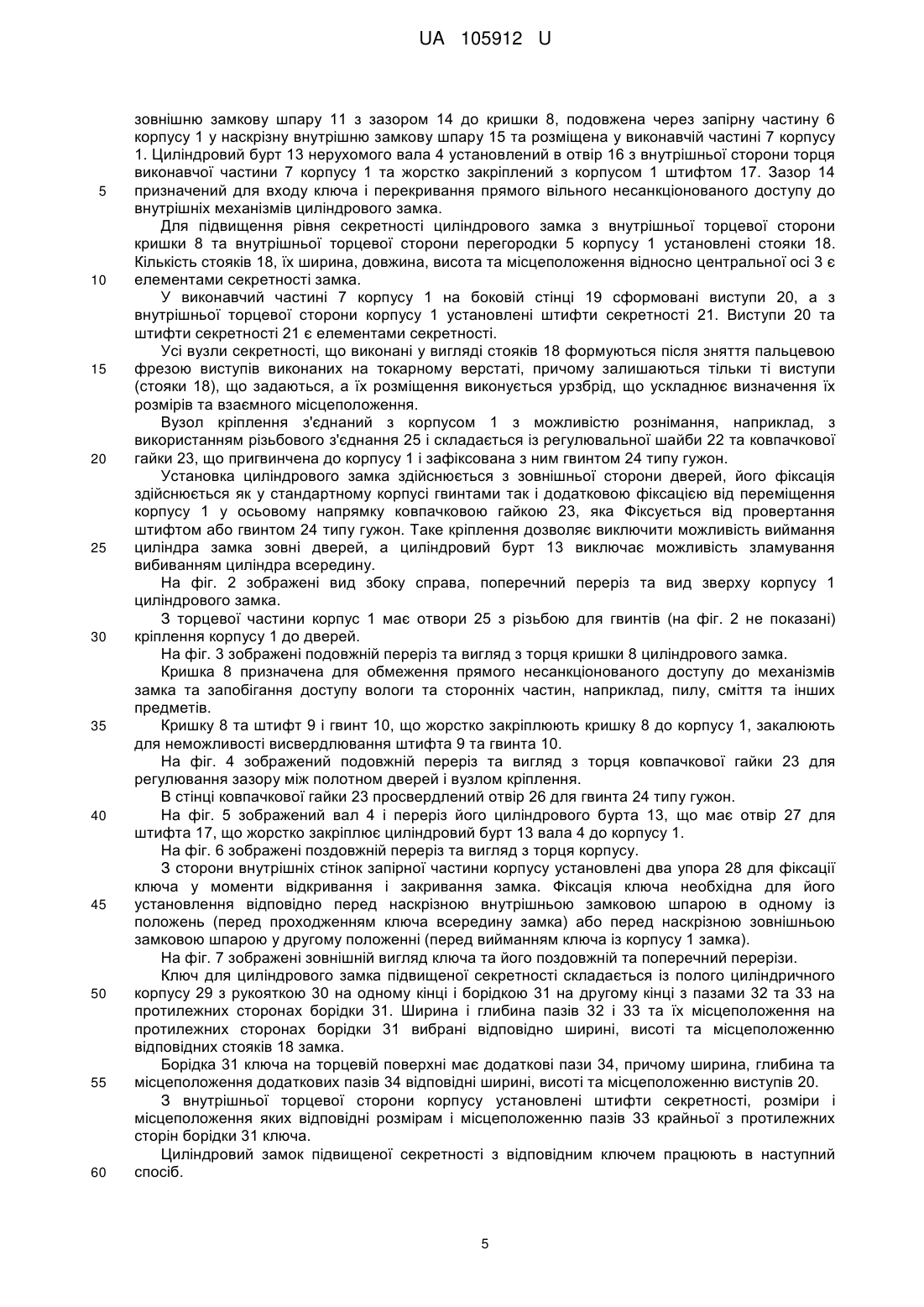

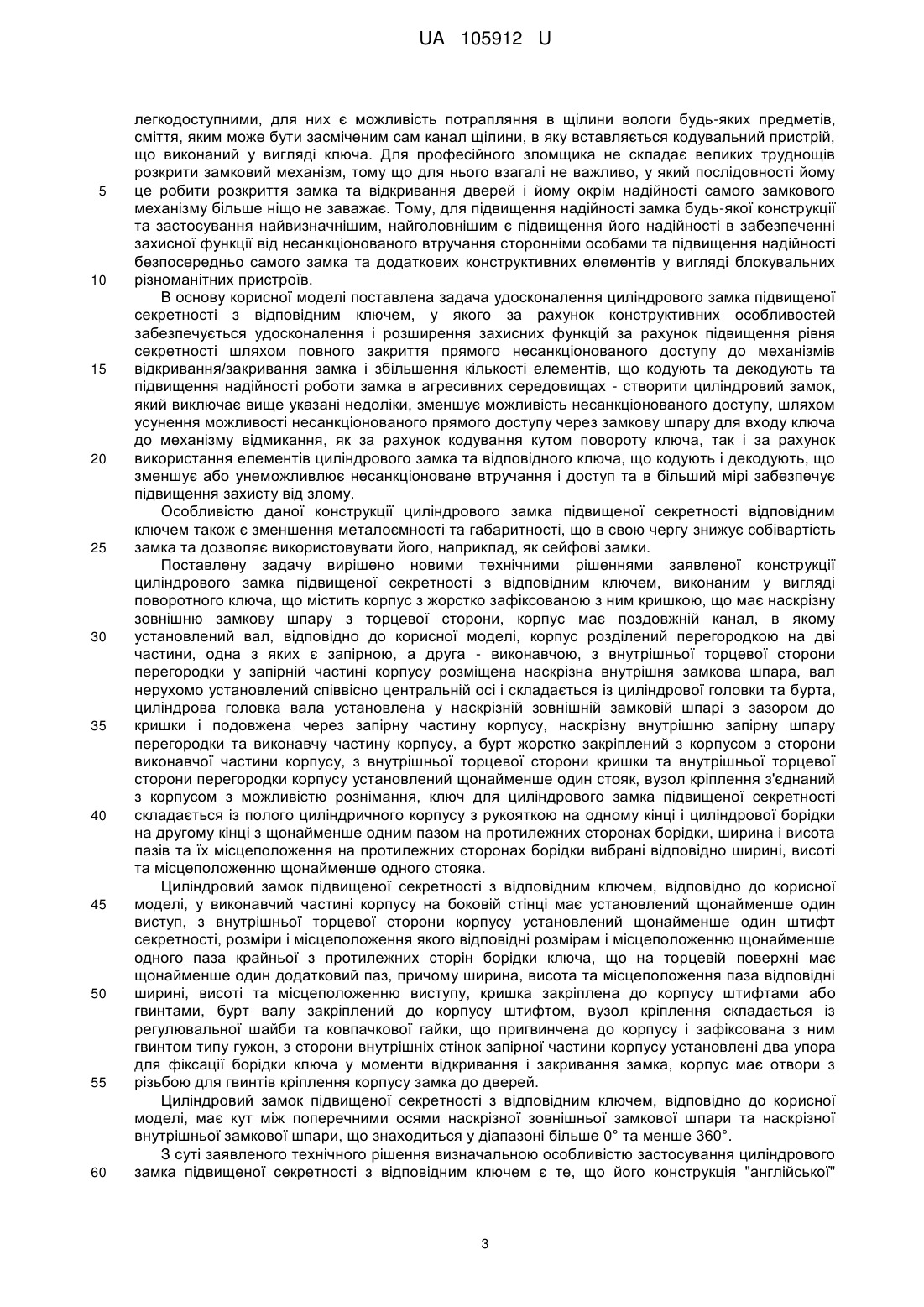

Реферат: Циліндровий замок підвищеної секретності з відповідним ключем, виконаним у вигляді поворотного ключа, містить корпус з жорстко зафіксованою з ним кришкою, що має наскрізну зовнішню замкову шпару з торцевої сторони, корпус має поздовжній канал, в якому установлений вал. Корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, з внутрішньої торцевої сторони перегородки у запірній частині корпусу розміщена наскрізна внутрішня замкова шпара, вал нерухомо установлений співвісно центральній осі і складається із циліндрової головки та бурта, циліндрова головка вала установлена у наскрізній зовнішній замковій шпарі з зазором до кришки і подовжена через запірну частину корпусу, наскрізну внутрішню запірну шпару перегородки та виконавчу частину корпусу, а бурт жорстко закріплений з корпусом з сторони, виконавчої частини корпусу, з внутрішньої торцевої сторони кришки та внутрішньої торцевої сторони перегородки корпусу установлений щонайменше один стояк, вузол кріплення з'єднаний з корпусом з можливістю рознімання, ключ для циліндрового замка підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і борідки на другому кінці з щонайменше одним пазом на протилежних сторонах борідки, ширина і висота пазів та їх місцеположення на протилежних сторонах борідки вибрані відповідно ширині, висоті та місцеположенню щонайменше одного стояка. UA 105912 U (54) ЦИЛІНДРОВИЙ ЗАМОК ФЕОДОСЬЄВИХ ПІДВИЩЕНОЇ СЕКРЕТНОСТІ З ВІДПОВІДНИМ КЛЮЧЕМ UA 105912 U UA 105912 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічних пристроїв для замикання, зокрема до циліндрових замків підвищеної секретності з відповідним ключем і може бути використана у різних галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу особливо на об'єктах з підвищеним режимом секретності або на об'єктах обмеженого доступу, наприклад, у банківських установах для комірок (сейфів). Відомі циліндрові замки, які в побуті позначені як "англійські" замки, що набули широкого застосування серед споживачів (Гоберман Г.Е., Бычков В.И. Замки и скобяные приборы", М., 1962). У таких відомих замкових обладнаннях як пристрій, що декодує та блокує, застосовується циліндровий механізм. У переважній більшості такий механізм складається безпосередньо з циліндрового замка, виконаного у вигляді зібраної головки, яка складається із ротора з пазами чи порожнинами, у яких розташовані декодувальні елементи. Такі елементи переважно є рухомими, вони примикають до поверхонь нерухомого ротора відносно корпусу замка, блокувального пристрою чи вузла з пазами, або порожнинами для розміщення і руху в них елементів, що декодують, чи навіть елементів обманних, які можуть переміщуватися в пазах і порожнинах ротора, чи блокувального вузла замка. Завдяки введенню штатного ключа елементи, що декодують під впливом елементів ключа, що кодують здійснюють у відповідності з елементами на ньому поздовжні та поперечні переміщення відносно рухомого елемента ротора і елемента, що блокує таким чином, щоб жоден із елементів, що декодують не перебував одночасно в тілі ротора і вузла, що блокує (наприклад, корпус). В цьому випадку сполучення за рахунок механічного з'єднання ротора і вузла, що блокує буде відповідне кодуванню і ключ разом із поворотним елементом ротором може бути провернутим і повертається вільно. Далі поворотний і обертальний момент від дії зусилля господаря на ключ через ротор передається до виконавчих вузлів замка. Якщо ж буде застосований нештатний ключ або будь-яка відмикачка, яка має іншу геометричну складову кодування, відмінну від геометрії штатного ключа, тобто, на елементи ротора, що декодують будуть здійснюватись ненормовані впливи і їх переміщення, навіть хоча б одного із них, і, якщо ключ залишається одночасно і в тілі ротора і/або від вузла, що блокує здійснюється якийсь інший несанкціонований вплив, - тим самим забезпечуючи відмінний від нормального механічний зв'язок між ними, то в цьому випадку рух ротора буде заблокованим. Суттєвими недоліками, відомих конструкцій циліндрових замків є недостатня надійність, низький рівень секретності та низька стійкість проти несанкціонованого проникнення, так як зусилля, що блокує передається через окремі рухомі елементи, що декодують. І тому, якщо будуть використані відмички з матеріалів високої стійкості, і якщо також будуть прикладені значні зусилля до них, елементи, що декодують абопорожнини, в яких відмички переміщуватимуться, будуть зруйнованими, а замок буде розблокованим, що забезпечить можливість несанкціонованого відкривання та доступу в приміщення. Для підвищення стійкості блокування відомих циліндрових замків їх вузли виготовляють із спеціальних матеріалів, що, з одного боку значно ускладнює виробництво, а з іншого - збільшує їх вартість, так що в підсумку такі замки будуть надто дорогими. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою вибрана конструкція циліндричний замок з корпусом циліндра і ключ англійського замка для циліндричного замка (патент на винахід України №102262, МПК (2013.01) Е05В 27/02, Е05В 27/02, (2006.01), Е05В 19/00), який виконаний з личинкою і корпусом, в якому передбачені підпружинені блокувальні штифти, які містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на кінці, що виступає в канал для ключа, як зчитувальні виступи, які тонші, ніж діаметр штифта личинки, і спрямовані в поздовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають зчитувальні виступи, які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів на вузькому боці - вузьких боках ключа, в якому щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них пружно підтиснутими серединними штифтами, причому серединні штифти мають зчитувальні кулачки, що виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів на краї, або на краях вузького боку/вузьких боків ключа, причому віддалення зчитувальних кулачків від діаметральної площини більше, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. 1 UA 105912 U 5 10 15 20 25 30 35 40 45 50 55 60 Загалом конструкція відомого пристрою аналога має корпус у вигляді циліндра, у якому здійснюється декодування при введенні закодованого конструктивно ключа і ключ з відмінностями, які повторюють декодувальні застосування кодувань конструктивними елементами ключа, як по відповідних бокових площинах, так і по їх торцевих частках тіла ключа. Серед значних переваг такого пристрою є збільшення варіаційних можливостей кодування як замка, так і ключа, який завдяки застосуванню загально відомих елементів забезпечує більші варіаційні можливості при кодуванні ключа. При цьому у відомій конструкції підвищена і експлуатаційна надійність (секретна здатність). В той же час дана відома конструкція має такий суттєвий недолік, як складність конструктивних елементів, що в довгостроковому застосуванні призводить до зносу конструктивних елементів. Таким чином, в елементах мінімізованих конструктивних елементів з'являються не прогнозовані люфти. Тобто, виготовлення та експлуатація відомої конструкції не забезпечує низький рівень загальних витрат, саме тому, що впродовж невеликого строку використання таких конструкцій необхідно вилучати з циліндричного замка з корпусом циліндра саму головку замка, як таку, що не забезпечує його довгострокову працездатність і надійність. А при цьому також і загалом пристрій, який кодує, сам ключ, втрачає свою придатність подальшого використання, бо він також стає непридатним для цієї циліндричної головки і підлягає заміні. Найбільш близьким за технічною суттю до заявленого технічного рішення, вибраний як прототип, є циліндровий механізм замка (авторське свідоцтво СРСР №1615300, кл. Е05В 13/00, пріоритет від 09.01.89), у корпусі якого встановлені зовнішній і внутрішній сердечники, що блокуються підпружиненими, замикаючими штифтами і штовхачами, в ньому зовнішній сердечник зв'язаний з повідком, а внутрішній сердечник - з додатковим повідком, в кожному сердечнику з внутрішнього торця виконані заглиблення, які співвісні з сердечниками для розміщення вкладиша, торці якого стають упорною площиною для ключа, при цьому циліндровий механізм замка оснащений додатковим повідком, зв'язаним з іншим сердечником, вкладиш виконаний у вигляді циліндричного стержня і встановлений з можливістю повороту і взаємодії з ключем іншим торцем при відмиканні зсередини, при цьому упорна площадка для ключа утворена торцями вкладиша. Для приводу в дію механізм відомого циліндрового замка використовують так звані "англійські" ключі, переважно, виконані у вигляді поворотного ключа з плоскими боками і має вирізи різної глибини на його торці, які складають кодову комбінацію секретів, які відповідають виступам штифтів механізму замка. Якщо такий ключ установлений в замкову шпару, міста розрізів співпадають з поверхнями торців штифтів, так що він може вільно повертатися для приводу в дію пристроїв замка для забезпечення виходу засува із корпусу замка. В тому разі, якщо місця розрізів не співпадають з поверхнями торців штифтів, поворот ключа блокується. Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється є: циліндровий замок підвищеної секретності з відповідним ключем, виконаним у вигляді поворотного ключа, що містить корпус з жорстко зафіксованою з ним кришкою, що має наскрізну зовнішню замкову шпару з торцевої сторони, корпус має поздовжній канал, в якому установлений вал. Суттєвим недоліком цього циліндрового механізму замка є можливість прямого несанкціонованого доступу до механізму відкривання замка через замкову шпару, в результаті чого можливий підбор ключа через обмежену кількість підпружинених штифтів і їх значний конструктивний розмір в діаметрі та за довжиною. Дана конструкція циліндрового механізму замка має низький рівень секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замка. Зокрема у конструкції, яка розглядається як прототип, режим секретності фактично обмежується кількістю вирізів ключа та їх геометричними розмірами або формою. Також слід вважати недоліком конструкції прототипу і наявність декількох пружин, які найчастіше всього піддаються механічний деформації та корозії у вологій атмосфері, що веде до затирань, заклинювання штифтів та до заклинювання безпосередньо самого замка і відповідно до припинення нормального функціонування механізму. Тобто, використання такої конструкції циліндрового механізму замка особливо в агресивних середовищах та в оточуючому просторі ззовні будівель обмежена, а робота такої конструкції замка безпосередньо в агресивних середовищах може бути тільки короткочасною. Таким чином, загальними недоліками традиційно використовуваних замків є те, що незалежно від того, скільки замкових кодувальних елементів чи механізмів міститься в замку, все одно усі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а 2 UA 105912 U 5 10 15 20 25 30 35 40 45 50 55 60 легкодоступними, для них є можливість потрапляння в щілини вологи будь-яких предметів, сміття, яким може бути засміченим сам канал щілини, в яку вставляється кодувальний пристрій, що виконаний у вигляді ключа. Для професійного зломщика не складає великих труднощів розкрити замковий механізм, тому що для нього взагалі не важливо, у який послідовності йому це робити розкриття замка та відкривання дверей і йому окрім надійності самого замкового механізму більше ніщо не заважає. Тому, для підвищення надійності замка будь-якої конструкції та застосування найвизначнішим, найголовнішим є підвищення його надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищення надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. В основу корисної моделі поставлена задача удосконалення циліндрового замка підвищеної секретності з відповідним ключем, у якого за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня секретності шляхом повного закриття прямого несанкціонованого доступу до механізмів відкривання/закривання замка і збільшення кількості елементів, що кодують та декодують та підвищення надійності роботи замка в агресивних середовищах - створити циліндровий замок, який виключає вище указані недоліки, зменшує можливість несанкціонованого доступу, шляхом усунення можливості несанкціонованого прямого доступу через замкову шпару для входу ключа до механізму відмикання, як за рахунок кодування кутом повороту ключа, так і за рахунок використання елементів циліндрового замка та відповідного ключа, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та в більший мірі забезпечує підвищення захисту від злому. Особливістю даної конструкції циліндрового замка підвищеної секретності відповідним ключем також є зменшення металоємності та габаритності, що в свою чергу знижує собівартість замка та дозволяє використовувати його, наприклад, як сейфові замки. Поставлену задачу вирішено новими технічними рішеннями заявленої конструкції циліндрового замка підвищеної секретності з відповідним ключем, виконаним у вигляді поворотного ключа, що містить корпус з жорстко зафіксованою з ним кришкою, що має наскрізну зовнішню замкову шпару з торцевої сторони, корпус має поздовжній канал, в якому установлений вал, відповідно до корисної моделі, корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, з внутрішньої торцевої сторони перегородки у запірній частині корпусу розміщена наскрізна внутрішня замкова шпара, вал нерухомо установлений співвісно центральній осі і складається із циліндрової головки та бурта, циліндрова головка вала установлена у наскрізній зовнішній замковій шпарі з зазором до кришки і подовжена через запірну частину корпусу, наскрізну внутрішню запірну шпару перегородки та виконавчу частину корпусу, а бурт жорстко закріплений з корпусом з сторони виконавчої частини корпусу, з внутрішньої торцевої сторони кришки та внутрішньої торцевої сторони перегородки корпусу установлений щонайменше один стояк, вузол кріплення з'єднаний з корпусом з можливістю рознімання, ключ для циліндрового замка підвищеної секретності складається із полого циліндричного корпусу з рукояткою на одному кінці і циліндрової борідки на другому кінці з щонайменше одним пазом на протилежних сторонах борідки, ширина і висота пазів та їх місцеположення на протилежних сторонах борідки вибрані відповідно ширині, висоті та місцеположенню щонайменше одного стояка. Циліндровий замок підвищеної секретності з відповідним ключем, відповідно до корисної моделі, у виконавчий частині корпусу на боковій стінці має установлений щонайменше один виступ, з внутрішньої торцевої сторони корпусу установлений щонайменше один штифт секретності, розміри і місцеположення якого відповідні розмірам і місцеположенню щонайменше одного паза крайньої з протилежних сторін борідки ключа, що на торцевій поверхні має щонайменше один додатковий паз, причому ширина, висота та місцеположення паза відповідні ширині, висоті та місцеположенню виступу, кришка закріплена до корпусу штифтами або гвинтами, бурт валу закріплений до корпусу штифтом, вузол кріплення складається із регулювальної шайби та ковпачкової гайки, що пригвинчена до корпусу і зафіксована з ним гвинтом типу гужон, з сторони внутрішніх стінок запірної частини корпусу установлені два упора для фіксації борідки ключа у моменти відкривання і закривання замка, корпус має отвори з різьбою для гвинтів кріплення корпусу замка до дверей. Циліндровий замок підвищеної секретності з відповідним ключем, відповідно до корисної моделі, має кут між поперечними осями наскрізної зовнішньої замкової шпари та наскрізної внутрішньої замкової шпари, що знаходиться у діапазоні більше 0° та менше 360°. З суті заявленого технічного рішення визначальною особливістю застосування циліндрового замка підвищеної секретності з відповідним ключем є те, що його конструкція "англійської" 3 UA 105912 U 5 10 15 20 25 30 35 40 45 50 55 60 конструкції циліндрових голівок замінена на конструкцію, яка основана на принципі кодування за рахунок взаємодії кодових елементів деталей замка та їх окремих часток і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування замка, що визначає рівень його секретності в основному є: - розміщення механізмів закривання/відкривання замка в зоні повністю закритою від несанкціонованого доступу, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ деталей механізму замка; - кут повороту ключа у запірній частині корпусу при відкриванні та закриванні замка; - геометричні параметри та взаємне розташування деталей механізму замка або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа, зокрема: - місцеположення та розміри стояків у запірній частині корпусу та відповідно місцеположення та розміри пазів на протилежних сторонах борідки ключа; - місцеположення та розміри виступів на боковій стінці виконавчої частини корпусу та відповідно місцеположення та розміри додаткових пазів на торцевій поверхні борідки ключа; - місцеположення та розміри штифтів секретності з внутрішньої торцевої сторони виконавчої частини корпусу та відповідно місцеположення та розміри пазів крайньої із протилежних сторін борідки ключа; - розміри довжини і ширини борідки ключа; - діаметр циліндричної головки вала І відповідно внутрішній діаметр полого циліндричного корпусу ключа; Завдяки цьому усунена можливість несанкціонованого втручання без застосування відповідних ключів. Секретність замка, тобто кількість варіантів ключа залежить від зміни кількості та варіації характерних конструктивних геометричних розмірів, взаємного розташування та форми кодових елементів замка і декодових елементів ключа. Відхилення щонайменше одного із цих розмірів або інших параметрів, наприклад, взаємного місцеположення на відповідних ключах, від відповідних розмірів або інших параметрів циліндрового замка не дозволить відкрити замок. З урахуванням того, що таких розмірів та комбінацій інших параметрів циліндрового замка та відповідних ключів в даній конструкції більше десяти (а при бажанні можливо зробити набагато більше), то варіантів секретності замка і відповідних ключів може складати до мільйона комбінацій. Указані признаки складають суть корисної моделі. Сукупність ознак, що приведена у формулі корисної моделі у повній мірі забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого циліндрового замка підвищеної секретності з відповідним ключем, який ілюструється кресленнями, де На фіг. 1 зображений подовжній переріз циліндрового замка та вид збоку зліва. На фіг. 2 зображені вид збоку справа, поперечний переріз та вид зверху корпусу циліндрового замка. На фіг. 3 зображені подовжній переріз та вигляд з торця кришки циліндрового замка. На фіг. 4 зображений подовжній переріз та вигляд з торця ковпачкової гайки для регулювання зазору між полотном дверей і вузлом кріплення. На фіг. 5 зображений вал і переріз його бурта. На фіг. 6 зображені поздовжній переріз та вигляд з торця корпусу. На фіг. 7 зображені зовнішній вигляд ключа та його поздовжній та поперечний перерізи. Дана корисна модель пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. Циліндровий замок підвищеної секретності з відповідним ключем, показаний на фіг. 1 містить корпус 1 з поздовжнім каналом 2 виконаним симетрично центральній осі 3 корпусу 1, в якому установлений нерухомий вал 4. Корпус 1 розділений перегородкою 5 на запірну частину 6 і виконавчу частину 7. З зовнішньої торцевої сторони корпусу 1 поздовжнього каналу 2 установлена кришка 8 жорстко зафіксована до корпусу 1 штифтом 9 або гвинтом 10. З зовнішньої торцевої сторони кришка 8 має наскрізну зовнішню замкову шпару 11 для входу ключа в запірну частину 6 корпусу 1. Нерухомий вал 4 складається із циліндрової головки 12 та циліндрового бурта 13. Циліндрова головка 12 нерухомого валу 4 установлена співвісно центральній осі 3 у наскрізну 4 UA 105912 U 5 10 15 20 25 30 35 40 45 50 55 60 зовнішню замкову шпару 11 з зазором 14 до кришки 8, подовжена через запірну частину 6 корпусу 1 у наскрізну внутрішню замкову шпару 15 та розміщена у виконавчій частині 7 корпусу 1. Циліндровий бурт 13 нерухомого вала 4 установлений в отвір 16 з внутрішньої сторони торця виконавчої частини 7 корпусу 1 та жорстко закріплений з корпусом 1 штифтом 17. Зазор 14 призначений для входу ключа і перекривання прямого вільного несанкціонованого доступу до внутрішніх механізмів циліндрового замка. Для підвищення рівня секретності циліндрового замка з внутрішньої торцевої сторони кришки 8 та внутрішньої торцевої сторони перегородки 5 корпусу 1 установлені стояки 18. Кількість стояків 18, їх ширина, довжина, висота та місцеположення відносно центральної осі 3 є елементами секретності замка. У виконавчий частині 7 корпусу 1 на боковій стінці 19 сформовані виступи 20, а з внутрішньої торцевої сторони корпусу 1 установлені штифти секретності 21. Виступи 20 та штифти секретності 21 є елементами секретності. Усі вузли секретності, що виконані у вигляді стояків 18 формуються після зняття пальцевою фрезою виступів виконаних на токарному верстаті, причому залишаються тільки ті виступи (стояки 18), що задаються, а їх розміщення виконується урзбрід, що ускладнює визначення їх розмірів та взаємного місцеположення. Вузол кріплення з'єднаний з корпусом 1 з можливістю рознімання, наприклад, з використанням різьбового з'єднання 25 і складається із регулювальної шайби 22 та ковпачкової гайки 23, що пригвинчена до корпусу 1 і зафіксована з ним гвинтом 24 типу гужон. Установка циліндрового замка здійснюється з зовнішньої сторони дверей, його фіксація здійснюється як у стандартному корпусі гвинтами так і додатковою фіксацією від переміщення корпусу 1 у осьовому напрямку ковпачковою гайкою 23, яка Фіксується від провертання штифтом або гвинтом 24 типу гужон. Таке кріплення дозволяє виключити можливість виймання циліндра замка зовні дверей, а циліндровий бурт 13 виключає можливість зламування вибиванням циліндра всередину. На фіг. 2 зображені вид збоку справа, поперечний переріз та вид зверху корпусу 1 циліндрового замка. З торцевої частини корпус 1 має отвори 25 з різьбою для гвинтів (на фіг. 2 не показані) кріплення корпусу 1 до дверей. На фіг. 3 зображені подовжній переріз та вигляд з торця кришки 8 циліндрового замка. Кришка 8 призначена для обмеження прямого несанкціонованого доступу до механізмів замка та запобігання доступу вологи та сторонніх частин, наприклад, пилу, сміття та інших предметів. Кришку 8 та штифт 9 і гвинт 10, що жорстко закріплюють кришку 8 до корпусу 1, закалюють для неможливості висвердлювання штифта 9 та гвинта 10. На фіг. 4 зображений подовжній переріз та вигляд з торця ковпачкової гайки 23 для регулювання зазору між полотном дверей і вузлом кріплення. В стінці ковпачкової гайки 23 просвердлений отвір 26 для гвинта 24 типу гужон. На фіг. 5 зображений вал 4 і переріз його циліндрового бурта 13, що має отвір 27 для штифта 17, що жорстко закріплює циліндровий бурт 13 вала 4 до корпусу 1. На фіг. 6 зображені поздовжній переріз та вигляд з торця корпусу. З сторони внутрішніх стінок запірної частини корпусу установлені два упора 28 для фіксації ключа у моменти відкривання і закривання замка. Фіксація ключа необхідна для його установлення відповідно перед наскрізною внутрішньою замковою шпарою в одному із положень (перед проходженням ключа всередину замка) або перед наскрізною зовнішньою замковою шпарою у другому положенні (перед вийманням ключа із корпусу 1 замка). На фіг. 7 зображені зовнішній вигляд ключа та його поздовжній та поперечний перерізи. Ключ для циліндрового замка підвищеної секретності складається із полого циліндричного корпусу 29 з рукояткою 30 на одному кінці і борідкою 31 на другому кінці з пазами 32 та 33 на протилежних сторонах борідки 31. Ширина і глибина пазів 32 і 33 та їх місцеположення на протилежних сторонах борідки 31 вибрані відповідно ширині, висоті та місцеположенню відповідних стояків 18 замка. Борідка 31 ключа на торцевій поверхні має додаткові пази 34, причому ширина, глибина та місцеположення додаткових пазів 34 відповідні ширині, висоті та місцеположенню виступів 20. З внутрішньої торцевої сторони корпусу установлені штифти секретності, розміри і місцеположення яких відповідні розмірам і місцеположенню пазів 33 крайньої з протилежних сторін борідки 31 ключа. Циліндровий замок підвищеної секретності з відповідним ключем працюють в наступний спосіб. 5 UA 105912 U 5 10 15 20 25 30 35 40 При закриванні замка ключ для циліндрового замка підвищеної секретності з борідкою 31 (див. фіг. 7) вводять до наскрізної зовнішньої замкової шпари 11 кришки 8, причому полий циліндровий корпус 29 ключа входить у зазор 14 і переміщується в осьовому напрямку відцентровано відносно центральній осі 3 до упору в торець перегородки 5 і далі починають обертання ключа в запірній частині 6 корпусу 1, наприклад, проти годинникової стрілки, причому пази 33 борідки 31 послідовно проходять через стояки 18 установлені на торці перегородки 5, а пази 32 борідки 31 проходять стояки 18 установлені на внутрішньому торці кришки 8. Ключ проти годинникової стрілки провертають до суміщення з одним із упорів 28 (див. фіг. 6), причому в даному положенні борідка 31 установлюється точно навпроти наскрізної внутрішньої замкової шпари 15. В осьовому напрямку натискають на ключ всередину замка, так що полий циліндровий корпус 29 подовжує ковзання по поверхні циліндрової головки. Ключ разом з борідкою 31 проходить через наскрізну внутрішню замкову шпару 15 у виконавчу частину 7 до упору у торець корпусу 1. Ключ проти годинникової стрілки провертають у виконавчій частині 7 до суміщення додаткових пазів 34 на торцевій поверхні борідки 31 ключа з виступами 20 на боковій стінці 19. Після проходження додаткових пазів 34 через виступи 20 ключ подовжують повертати в тому же напрямку, так що пази 33 борідки 31 суміщаються з штифтами секретності 21 і проходять через них до моменту взаємодії борідки 31 ключа з виконавчим механізмом замка (на фіг. не показаний). В даному випадку борідка 31 виконує роль штовхача, що діє на виконавчий механізм замка в моменти його запирання та відмикання. Таким чином процес закривання замка є закінченим. Відкривання замка здійснюється аналогічно закриванню. Таким чином, даний циліндровий замок підвищеної секретності з відповідним ключем забезпечує підвищення рівня секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. В запропонованій конструкції циліндрового замка не має пінів (штирів), штифтів і пружин, що переміщуються та відсутні механізми, що обертаються окрім відповідного ключа, що значно поліпшує надійність та збільшує строк служби виробу. Дана конструкція замка має зменшені габарити, що повністю відповідає евро-стандартам DIN та дозволяє використовувати їх як замки для сейфів і комірок, наприклад, в банківських установах. Особливістю даної конструкції циліндрового замка підвищеної секретності відповідним ключем також є зменшення металоємності та габаритності, що в свою чергу знижує собівартість замка та дозволяє використовувати його, наприклад, як сейфові замки. Особливістю даної конструкції замка також є можливість здійснювати загартування деталей механізму замка для підвищення міцності конструкції у цілому і її зносостійкості. Заявлена конструкція циліндрового замка підвищеної секретності технологічна, її виготовлення та обробка може бути здійснена на сучасному токарному та координатному верстаті, з використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Циліндровий замок підвищеної секретності з відповідним ключем, виконаним у вигляді поворотного ключа, що містить корпус з жорстко зафіксованою з ним кришкою, що має наскрізну зовнішню замкову шпару з торцевої сторони, корпус має поздовжній канал, в якому установлений вал, який відрізняється тим, що корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, з внутрішньої торцевої сторони перегородки у запірній частині корпусу розміщена наскрізна внутрішня замкова шпара, вал нерухомо установлений співвісно центральній осі і складається із циліндрової головки та бурта, циліндрова головка вала установлена у наскрізній зовнішній замковій шпарі з зазором до кришки і подовжена через запірну частину корпусу, наскрізну внутрішню запірну шпару перегородки та виконавчу частину корпусу, а бурт жорстко закріплений з корпусом з сторони виконавчої частини корпусу, з внутрішньої торцевої сторони кришки та внутрішньої торцевої сторони перегородки корпусу установлений щонайменше один стояк, вузол кріплення з'єднаний з корпусом з можливістю рознімання, ключ для циліндрового замка підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і борідки на другому кінці з щонайменше одним пазом на протилежних сторонах борідки, ширина і висота пазів та їх місце розташування на протилежних сторонах борідки вибрані відповідно ширині, висоті та місцеположенню щонайменше одного стояка. 6 UA 105912 U 5 10 15 2. Циліндровий замок підвищеної секретності з відповідним ключем за п. 1, який відрізняється тим, що у виконавчій частині корпусу на боковій стінці має установлений щонайменше один виступ, з внутрішньої торцевої сторони корпусу установлений щонайменше один штифт секретності, розміри і місцеположення якого відповідні розмірам і місцеположенню щонайменше одного паза крайньої з протилежних сторін борідки ключа, що на торцевій поверхні має щонайменше один додатковий паз, причому ширина, висота та місцеположення паза відповідні ширині, висоті та місцеположенню виступу, кришка закріплена до корпусу штифтами або гвинтами, бурт вала закріплений до корпусу штифтом, вузол кріплення складається із регулювальної шайби та ковпачкової гайки, що пригвинчена до корпусу і зафіксована з ним гвинтом типу гужон, з сторони внутрішніх стінок запірної частини корпусу установлені два упора для фіксації борідки ключа у моменти відкривання і закривання замка, корпус має отвори з різьбою для гвинтів кріплення корпусу замка до дверей. 3. Циліндровий замок підвищеної секретності з відповідним ключем за пп. 1-2, який відрізняється тим, має кут між поперечними осями наскрізної зовнішньої замкової шпари та наскрізної внутрішньої замкової шпари, що знаходиться у діапазоні більше 0° та менше 360°. 7 UA 105912 U 8 UA 105912 U 9 UA 105912 U 10 UA 105912 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
