Циліндровий замок феодосьєвих підвищеної секретності з відповідним ключем

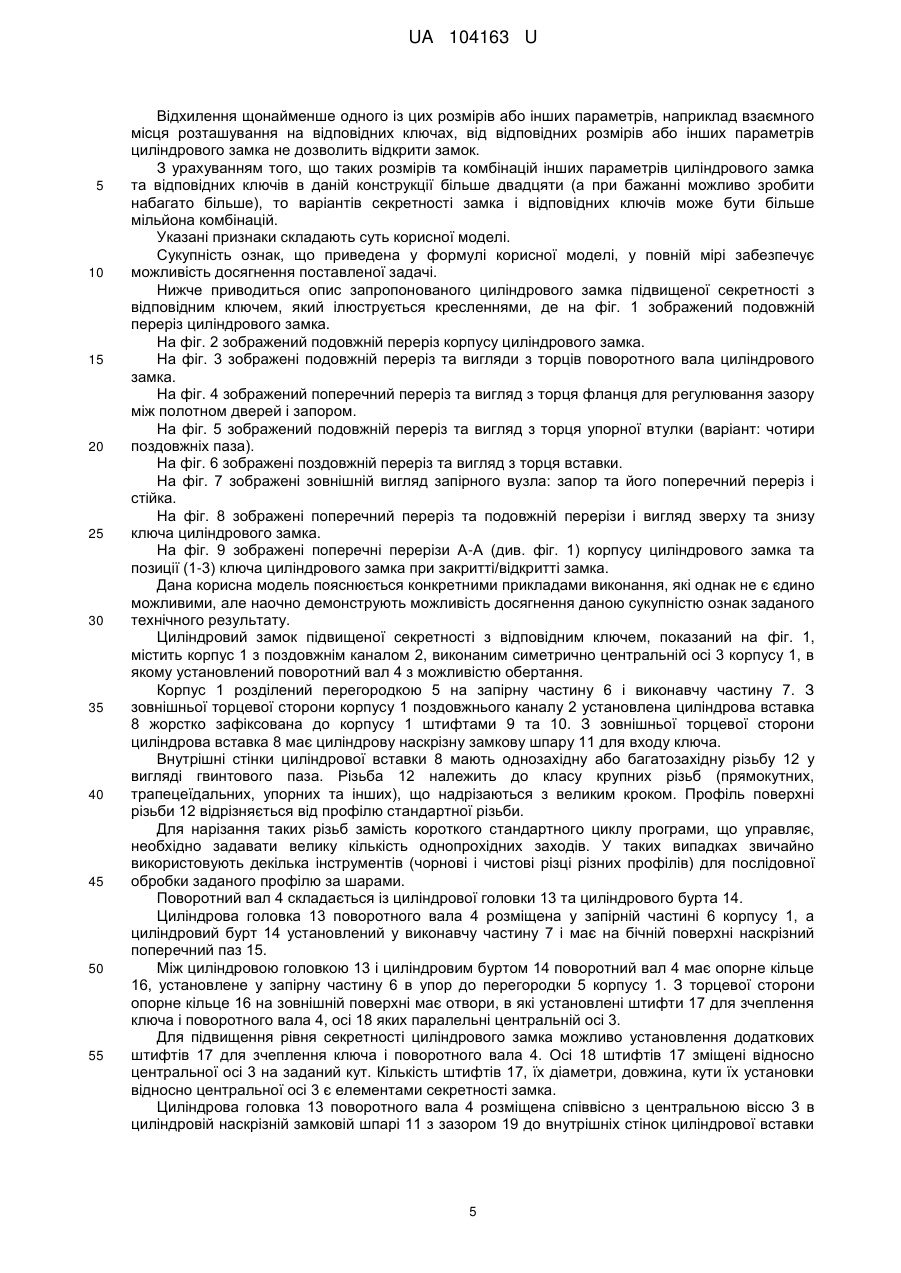

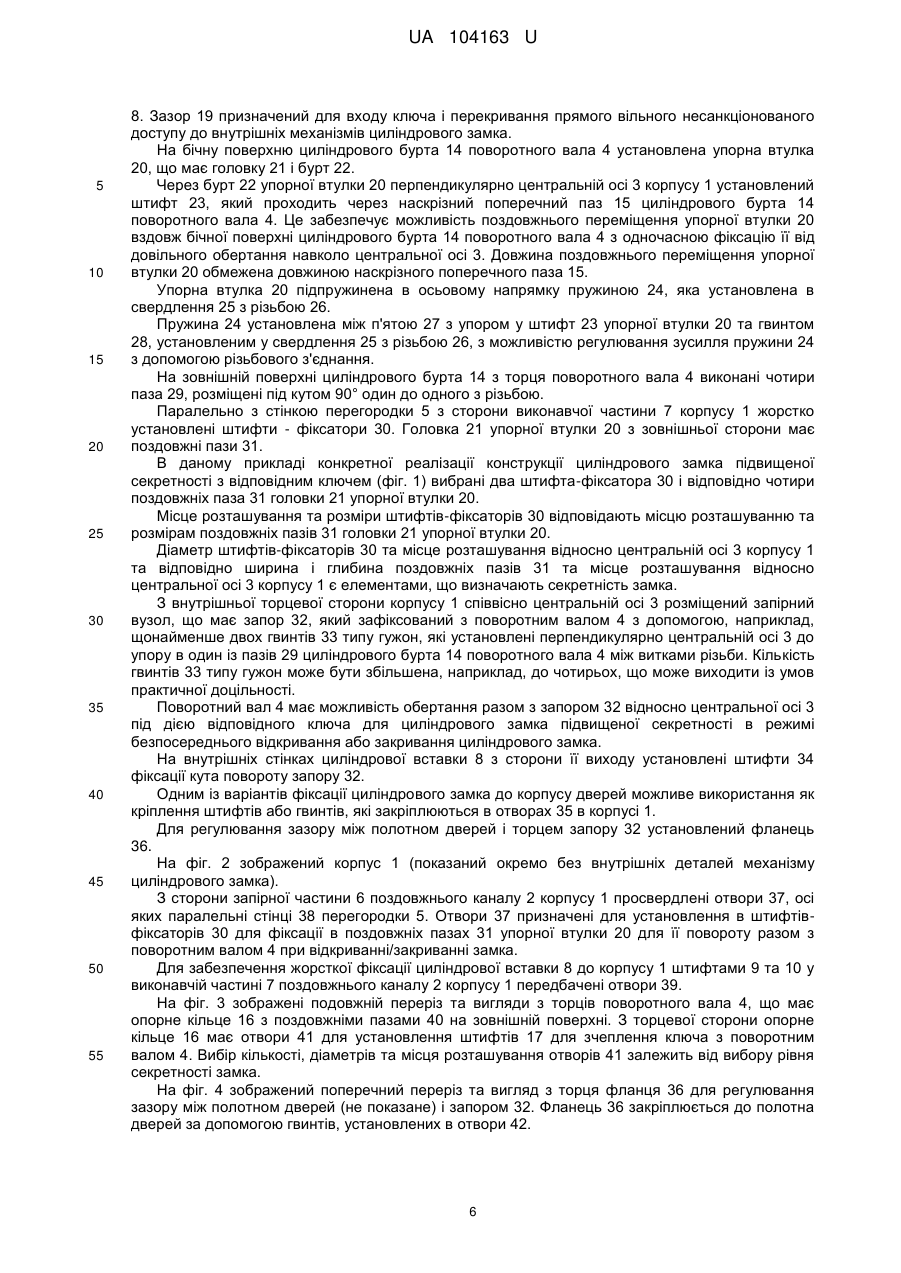

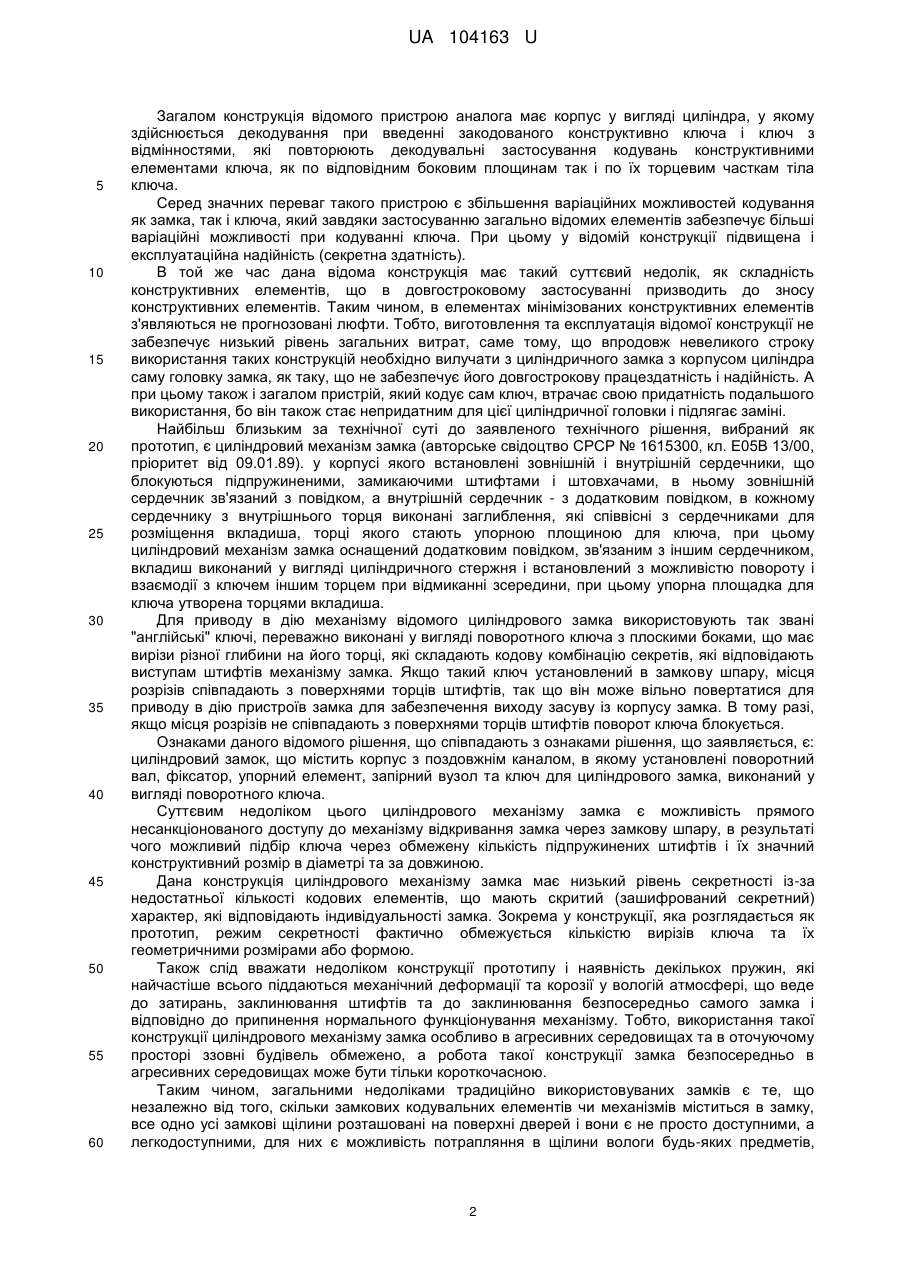

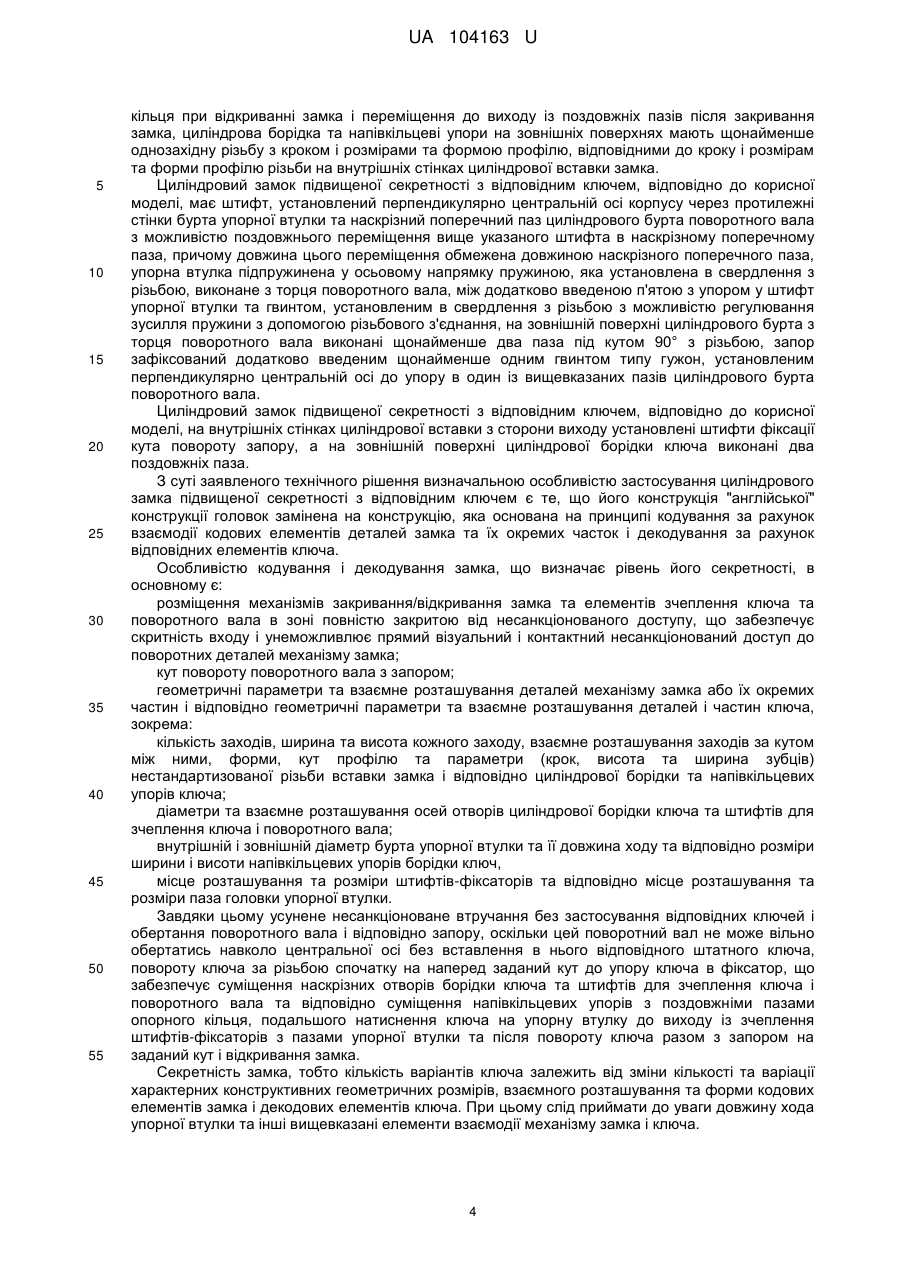

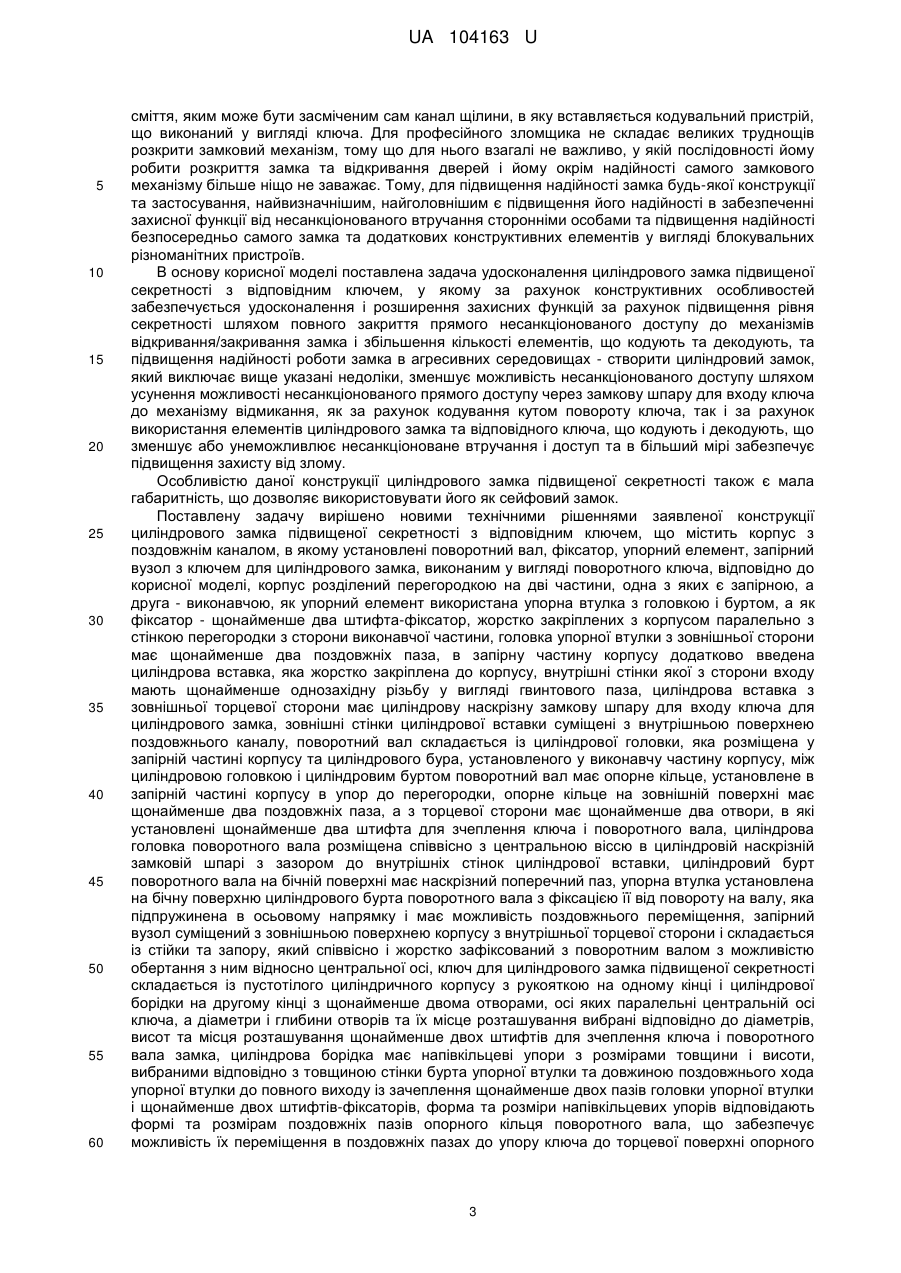

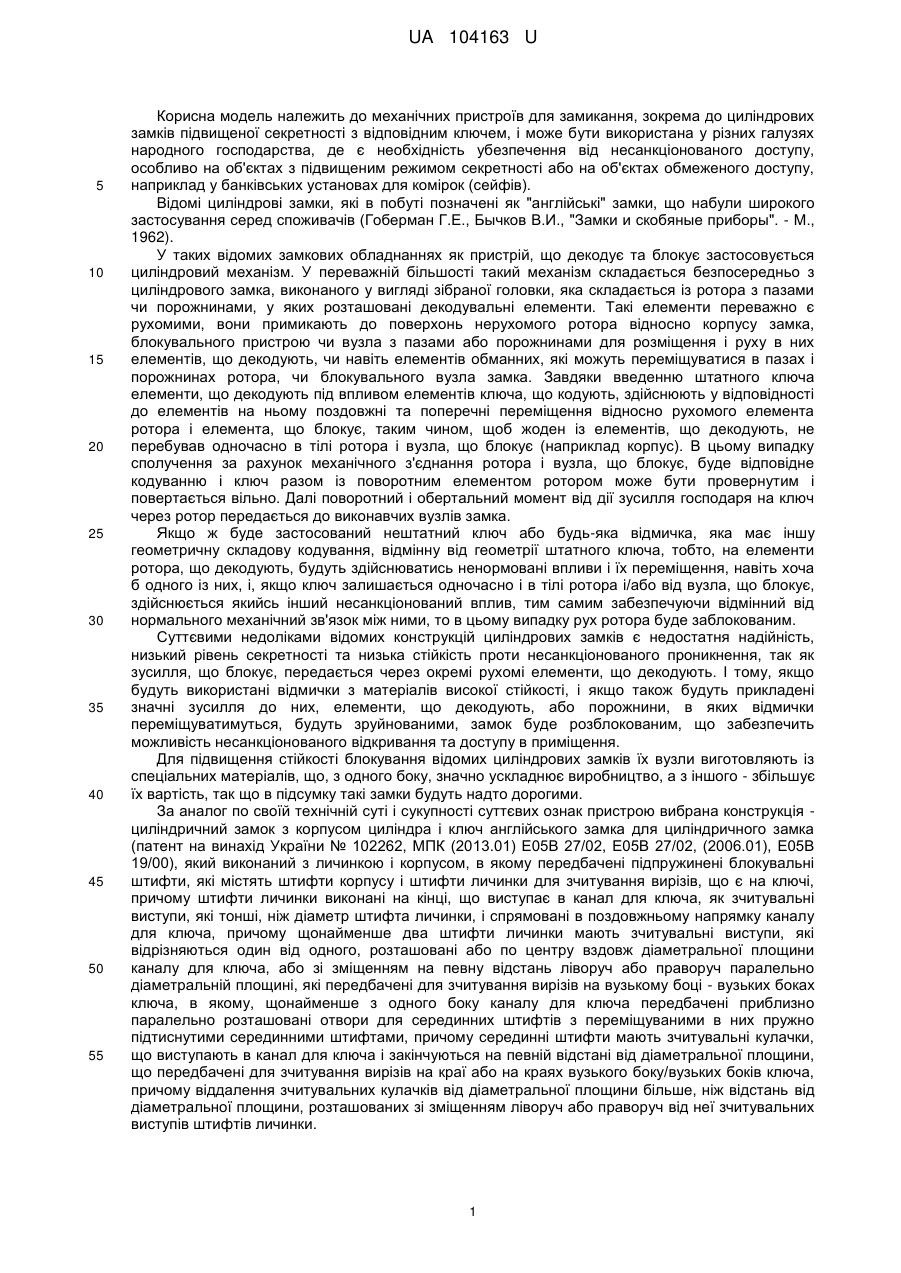

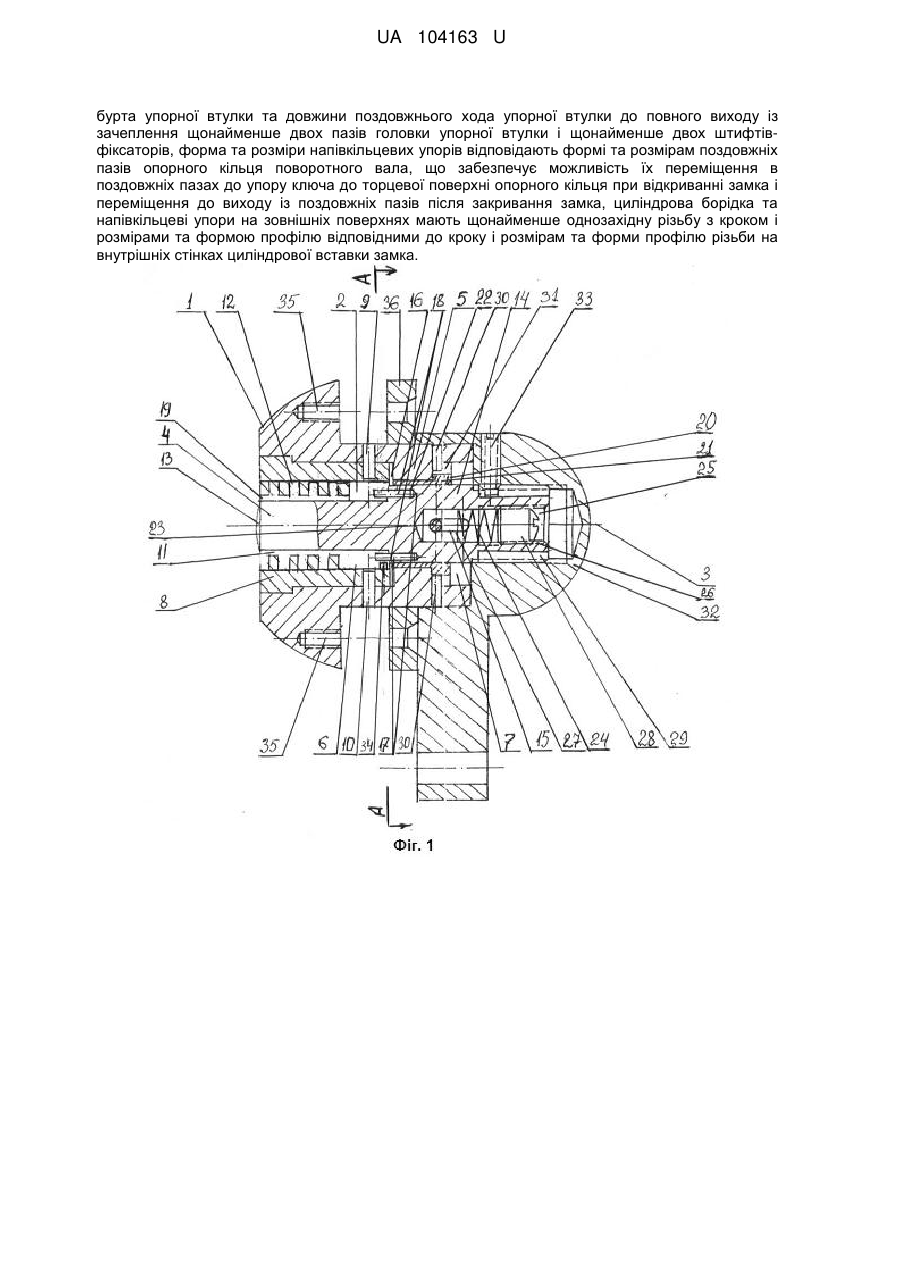

Реферат: Циліндровий замок підвищеної секретності з відповідним ключем містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол з ключем для циліндрового замка, виконаним у вигляді поворотного ключа. При цьому корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше два штифта-фіксатора, жорстко закріплених з корпусом паралельно з стінкою перегородки з сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має щонайменше два поздовжніх паза, в запірну частину корпусу додатково введена циліндрова вставка, яка жорстко закріплена до корпусу, внутрішні стінки якої з сторони входу мають щонайменше однозахідну різьбу у вигляді гвинтового паза, циліндрова вставка з зовнішньої торцевої сторони має циліндрову наскрізну замкову шпару для входу ключа для циліндрового замка, зовнішні стінки циліндрової вставки суміщені з внутрішньою поверхнею поздовжнього каналу, поворотний вал складається із циліндрової головки, яка розміщена у запірній частині корпусу та циліндрового бурта, установленого у виконавчу частину корпусу, між циліндровою головкою і циліндровим буртом поворотний вал має опорне кільце, установлене в запірній частині корпусу в упор до перегородки, опорне кільце на зовнішній поверхні має щонайменше два поздовжніх паза, а з торцевої сторони має щонайменше два отвори, в які установлені щонайменше два штифта для зчеплення ключа і поворотного вала, циліндрова головка поворотного вала розміщена співвісно з центральною віссю в циліндровій наскрізній замковій шпарі з зазором до внутрішніх стінок циліндрової вставки, циліндровий бур поворотного вала на бічній поверхні має наскрізний поперечний паз, упорна втулка установлена на бічну поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу, яка підпружинена в осьовому напрямку і має можливість поздовжнього переміщення, шпорний вузол суміщений з зовнішньою поверхнею корпусу з внутрішньої торцевої сторони і складається із стійки та запору, який співвісно і жорстко зафіксований з поворотним валом з можливістю обертання з ним відносно центральної осі, ключ для циліндрового замка підвищеної секретності складається із пустотілого циліндричного корпусу з рукояткою на одному кінці і циліндрової борідки на другому кінці з щонайменше двома отворами, осі яких паралельні центральній осі ключа, а діаметри і глибини отворів та їх місце розташування вибрані відповідно до діаметрів, висот та місце розташування щонайменше двух штифтів для зчеплення ключа і поворотного вала замка, циліндрова борідка має напівкільцеві упори з розмірами товщини і висоти, вибраними відповідно до товщини стінки UA 104163 U (54) ЦИЛІНДРОВИЙ ЗАМОК ФЕОДОСЬЄВИХ ПІДВИЩЕНОЇ СЕКРЕТНОСТІ З ВІДПОВІДНИМ КЛЮЧЕМ UA 104163 U бурта упорної втулки та довжини поздовжнього хода упорної втулки до повного виходу із зачеплення щонайменше двох пазів головки упорної втулки і щонайменше двох штифтівфіксаторів, форма та розміри напівкільцевих упорів відповідають формі та розмірам поздовжніх пазів опорного кільця поворотного вала, що забезпечує можливість їх переміщення в поздовжніх пазах до упору ключа до торцевої поверхні опорного кільця при відкриванні замка і переміщення до виходу із поздовжніх пазів після закривання замка, циліндрова борідка та напівкільцеві упори на зовнішніх поверхнях мають щонайменше однозахідну різьбу з кроком і розмірами та формою профілю відповідними до кроку і розмірам та форми профілю різьби на внутрішніх стінках циліндрової вставки замка. UA 104163 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічних пристроїв для замикання, зокрема до циліндрових замків підвищеної секретності з відповідним ключем, і може бути використана у різних галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу, особливо на об'єктах з підвищеним режимом секретності або на об'єктах обмеженого доступу, наприклад у банківських установах для комірок (сейфів). Відомі циліндрові замки, які в побуті позначені як "англійські" замки, що набули широкого застосування серед споживачів (Гоберман Г.Е., Бычков В.И., "Замки и скобяные приборы". - М., 1962). У таких відомих замкових обладнаннях як пристрій, що декодує та блокує застосовується циліндровий механізм. У переважній більшості такий механізм складається безпосередньо з циліндрового замка, виконаного у вигляді зібраної головки, яка складається із ротора з пазами чи порожнинами, у яких розташовані декодувальні елементи. Такі елементи переважно є рухомими, вони примикають до поверхонь нерухомого ротора відносно корпусу замка, блокувального пристрою чи вузла з пазами або порожнинами для розміщення і руху в них елементів, що декодують, чи навіть елементів обманних, які можуть переміщуватися в пазах і порожнинах ротора, чи блокувального вузла замка. Завдяки введенню штатного ключа елементи, що декодують під впливом елементів ключа, що кодують, здійснюють у відповідності до елементів на ньому поздовжні та поперечні переміщення відносно рухомого елемента ротора і елемента, що блокує, таким чином, щоб жоден із елементів, що декодують, не перебував одночасно в тілі ротора і вузла, що блокує (наприклад корпус). В цьому випадку сполучення за рахунок механічного з'єднання ротора і вузла, що блокує, буде відповідне кодуванню і ключ разом із поворотним елементом ротором може бути провернутим і повертається вільно. Далі поворотний і обертальний момент від дії зусилля господаря на ключ через ротор передається до виконавчих вузлів замка. Якщо ж буде застосований нештатний ключ або будь-яка відмичка, яка має іншу геометричну складову кодування, відмінну від геометрії штатного ключа, тобто, на елементи ротора, що декодують, будуть здійснюватись ненормовані впливи і їх переміщення, навіть хоча б одного із них, і, якщо ключ залишається одночасно і в тілі ротора і/або від вузла, що блокує, здійснюється якийсь інший несанкціонований вплив, тим самим забезпечуючи відмінний від нормального механічний зв'язок між ними, то в цьому випадку рух ротора буде заблокованим. Суттєвими недоліками відомих конструкцій циліндрових замків є недостатня надійність, низький рівень секретності та низька стійкість проти несанкціонованого проникнення, так як зусилля, що блокує, передається через окремі рухомі елементи, що декодують. І тому, якщо будуть використані відмички з матеріалів високої стійкості, і якщо також будуть прикладені значні зусилля до них, елементи, що декодують, або порожнини, в яких відмички переміщуватимуться, будуть зруйнованими, замок буде розблокованим, що забезпечить можливість несанкціонованого відкривання та доступу в приміщення. Для підвищення стійкості блокування відомих циліндрових замків їх вузли виготовляють із спеціальних матеріалів, що, з одного боку, значно ускладнює виробництво, а з іншого - збільшує їх вартість, так що в підсумку такі замки будуть надто дорогими. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою вибрана конструкція циліндричний замок з корпусом циліндра і ключ англійського замка для циліндричного замка (патент на винахід України № 102262, МПК (2013.01) Е05В 27/02, Е05В 27/02, (2006.01), Е05В 19/00), який виконаний з личинкою і корпусом, в якому передбачені підпружинені блокувальні штифти, які містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на кінці, що виступає в канал для ключа, як зчитувальні виступи, які тонші, ніж діаметр штифта личинки, і спрямовані в поздовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають зчитувальні виступи, які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів на вузькому боці - вузьких боках ключа, в якому, щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них пружно підтиснутими серединними штифтами, причому серединні штифти мають зчитувальні кулачки, що виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів на краї або на краях вузького боку/вузьких боків ключа, причому віддалення зчитувальних кулачків від діаметральної площини більше, ніж відстань від діаметральної площини, розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. 1 UA 104163 U 5 10 15 20 25 30 35 40 45 50 55 60 Загалом конструкція відомого пристрою аналога має корпус у вигляді циліндра, у якому здійснюється декодування при введенні закодованого конструктивно ключа і ключ з відмінностями, які повторюють декодувальні застосування кодувань конструктивними елементами ключа, як по відповідним боковим площинам так і по їх торцевим часткам тіла ключа. Серед значних переваг такого пристрою є збільшення варіаційних можливостей кодування як замка, так і ключа, який завдяки застосуванню загально відомих елементів забезпечує більші варіаційні можливості при кодуванні ключа. При цьому у відомій конструкції підвищена і експлуатаційна надійність (секретна здатність). В той же час дана відома конструкція має такий суттєвий недолік, як складність конструктивних елементів, що в довгостроковому застосуванні призводить до зносу конструктивних елементів. Таким чином, в елементах мінімізованих конструктивних елементів з'являються не прогнозовані люфти. Тобто, виготовлення та експлуатація відомої конструкції не забезпечує низький рівень загальних витрат, саме тому, що впродовж невеликого строку використання таких конструкцій необхідно вилучати з циліндричного замка з корпусом циліндра саму головку замка, як таку, що не забезпечує його довгострокову працездатність і надійність. А при цьому також і загалом пристрій, який кодує сам ключ, втрачає свою придатність подальшого використання, бо він також стає непридатним для цієї циліндричної головки і підлягає заміні. Найбільш близьким за технічної суті до заявленого технічного рішення, вибраний як прототип, є циліндровий механізм замка (авторське свідоцтво СРСР № 1615300, кл. Е05В 13/00, пріоритет від 09.01.89). у корпусі якого встановлені зовнішній і внутрішній сердечники, що блокуються підпружиненими, замикаючими штифтами і штовхачами, в ньому зовнішній сердечник зв'язаний з повідком, а внутрішній сердечник - з додатковим повідком, в кожному сердечнику з внутрішнього торця виконані заглиблення, які співвісні з сердечниками для розміщення вкладиша, торці якого стають упорною площиною для ключа, при цьому циліндровий механізм замка оснащений додатковим повідком, зв'язаним з іншим сердечником, вкладиш виконаний у вигляді циліндричного стержня і встановлений з можливістю повороту і взаємодії з ключем іншим торцем при відмиканні зсередини, при цьому упорна площадка для ключа утворена торцями вкладиша. Для приводу в дію механізму відомого циліндрового замка використовують так звані "англійські" ключі, переважно виконані у вигляді поворотного ключа з плоскими боками, що має вирізи різної глибини на його торці, які складають кодову комбінацію секретів, які відповідають виступам штифтів механізму замка. Якщо такий ключ установлений в замкову шпару, місця розрізів співпадають з поверхнями торців штифтів, так що він може вільно повертатися для приводу в дію пристроїв замка для забезпечення виходу засуву із корпусу замка. В тому разі, якщо місця розрізів не співпадають з поверхнями торців штифтів поворот ключа блокується. Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється, є: циліндровий замок, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка, виконаний у вигляді поворотного ключа. Суттєвим недоліком цього циліндрового механізму замка є можливість прямого несанкціонованого доступу до механізму відкривання замка через замкову шпару, в результаті чого можливий підбір ключа через обмежену кількість підпружинених штифтів і їх значний конструктивний розмір в діаметрі та за довжиною. Дана конструкція циліндрового механізму замка має низький рівень секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замка. Зокрема у конструкції, яка розглядається як прототип, режим секретності фактично обмежується кількістю вирізів ключа та їх геометричними розмірами або формою. Також слід вважати недоліком конструкції прототипу і наявність декількох пружин, які найчастіше всього піддаються механічний деформації та корозії у вологій атмосфері, що веде до затирань, заклинювання штифтів та до заклинювання безпосередньо самого замка і відповідно до припинення нормального функціонування механізму. Тобто, використання такої конструкції циліндрового механізму замка особливо в агресивних середовищах та в оточуючому просторі ззовні будівель обмежено, а робота такої конструкції замка безпосередньо в агресивних середовищах може бути тільки короткочасною. Таким чином, загальними недоліками традиційно використовуваних замків є те, що незалежно від того, скільки замкових кодувальних елементів чи механізмів міститься в замку, все одноусі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними, для них є можливість потрапляння в щілини вологи будь-яких предметів, 2 UA 104163 U 5 10 15 20 25 30 35 40 45 50 55 60 сміття, яким може бути засміченим сам канал щілини, в яку вставляється кодувальний пристрій, що виконаний у вигляді ключа. Для професійного зломщика не складає великих труднощів розкрити замковий механізм, тому що для нього взагалі не важливо, у якій послідовності йому робити розкриття замка та відкривання дверей і йому окрім надійності самого замкового механізму більше ніщо не заважає. Тому, для підвищення надійності замка будь-якої конструкції та застосування, найвизначнішим, найголовнішим є підвищення його надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищення надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. В основу корисної моделі поставлена задача удосконалення циліндрового замка підвищеної секретності з відповідним ключем, у якому за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня секретності шляхом повного закриття прямого несанкціонованого доступу до механізмів відкривання/закривання замка і збільшення кількості елементів, що кодують та декодують, та підвищення надійності роботи замка в агресивних середовищах - створити циліндровий замок, який виключає вище указані недоліки, зменшує можливість несанкціонованого доступу шляхом усунення можливості несанкціонованого прямого доступу через замкову шпару для входу ключа до механізму відмикання, як за рахунок кодування кутом повороту ключа, так і за рахунок використання елементів циліндрового замка та відповідного ключа, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та в більший мірі забезпечує підвищення захисту від злому. Особливістю даної конструкції циліндрового замка підвищеної секретності також є мала габаритність, що дозволяє використовувати його як сейфовий замок. Поставлену задачу вирішено новими технічними рішеннями заявленої конструкції циліндрового замка підвищеної секретності з відповідним ключем, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол з ключем для циліндрового замка, виконаним у вигляді поворотного ключа, відповідно до корисної моделі, корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше два штифта-фіксатор, жорстко закріплених з корпусом паралельно з стінкою перегородки з сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має щонайменше два поздовжніх паза, в запірну частину корпусу додатково введена циліндрова вставка, яка жорстко закріплена до корпусу, внутрішні стінки якої з сторони входу мають щонайменше однозахідну різьбу у вигляді гвинтового паза, циліндрова вставка з зовнішньої торцевої сторони має циліндрову наскрізну замкову шпару для входу ключа для циліндрового замка, зовнішні стінки циліндрової вставки суміщені з внутрішньою поверхнею поздовжнього каналу, поворотний вал складається із циліндрової головки, яка розміщена у запірній частині корпусу та циліндрового бура, установленого у виконавчу частину корпусу, між циліндровою головкою і циліндровим буртом поворотний вал має опорне кільце, установлене в запірній частині корпусу в упор до перегородки, опорне кільце на зовнішній поверхні має щонайменше два поздовжніх паза, а з торцевої сторони має щонайменше два отвори, в які установлені щонайменше два штифта для зчеплення ключа і поворотного вала, циліндрова головка поворотного вала розміщена співвісно з центральною віссю в циліндровій наскрізній замковій шпарі з зазором до внутрішніх стінок циліндрової вставки, циліндровий бурт поворотного вала на бічній поверхні має наскрізний поперечний паз, упорна втулка установлена на бічну поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу, яка підпружинена в осьовому напрямку і має можливість поздовжнього переміщення, запірний вузол суміщений з зовнішньою поверхнею корпусу з внутрішньої торцевої сторони і складається із стійки та запору, який співвісно і жорстко зафіксований з поворотним валом з можливістю обертання з ним відносно центральної осі, ключ для циліндрового замка підвищеної секретності складається із пустотілого циліндричного корпусу з рукояткою на одному кінці і циліндрової борідки на другому кінці з щонайменше двома отворами, осі яких паралельні центральній осі ключа, а діаметри і глибини отворів та їх місце розташування вибрані відповідно до діаметрів, висот та місця розташування щонайменше двох штифтів для зчеплення ключа і поворотного вала замка, циліндрова борідка має напівкільцеві упори з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта упорної втулки та довжиною поздовжнього хода упорної втулки до повного виходу із зачеплення щонайменше двох пазів головки упорної втулки і щонайменше двох штифтів-фіксаторів, форма та розміри напівкільцевих упорів відповідають формі та розмірам поздовжніх пазів опорного кільця поворотного вала, що забезпечує можливість їх переміщення в поздовжніх пазах до упору ключа до торцевої поверхні опорного 3 UA 104163 U 5 10 15 20 25 30 35 40 45 50 55 кільця при відкриванні замка і переміщення до виходу із поздовжніх пазів після закривання замка, циліндрова борідка та напівкільцеві упори на зовнішніх поверхнях мають щонайменше однозахідну різьбу з кроком і розмірами та формою профілю, відповідними до кроку і розмірам та форми профілю різьби на внутрішніх стінках циліндрової вставки замка. Циліндровий замок підвищеної секретності з відповідним ключем, відповідно до корисної моделі, має штифт, установлений перпендикулярно центральній осі корпусу через протилежні стінки бурта упорної втулки та наскрізний поперечний паз циліндрового бурта поворотного вала з можливістю поздовжнього переміщення вище указаного штифта в наскрізному поперечному паза, причому довжина цього переміщення обмежена довжиною наскрізного поперечного паза, упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена в свердлення з різьбою, виконане з торця поворотного вала, між додатково введеною п'ятою з упором у штифт упорної втулки та гвинтом, установленим в свердлення з різьбою з можливістю регулювання зусилля пружини з допомогою різьбового з'єднання, на зовнішній поверхні циліндрового бурта з торця поворотного вала виконані щонайменше два паза під кутом 90° з різьбою, запор зафіксований додатково введеним щонайменше одним гвинтом типу гужон, установленим перпендикулярно центральній осі до упору в один із вищевказаних пазів циліндрового бурта поворотного вала. Циліндровий замок підвищеної секретності з відповідним ключем, відповідно до корисної моделі, на внутрішніх стінках циліндрової вставки з сторони виходу установлені штифти фіксації кута повороту запору, а на зовнішній поверхні циліндрової борідки ключа виконані два поздовжніх паза. З суті заявленого технічного рішення визначальною особливістю застосування циліндрового замка підвищеної секретності з відповідним ключем є те, що його конструкція "англійської" конструкції головок замінена на конструкцію, яка основана на принципі кодування за рахунок взаємодії кодових елементів деталей замка та їх окремих часток і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування замка, що визначає рівень його секретності, в основному є: розміщення механізмів закривання/відкривання замка та елементів зчеплення ключа та поворотного вала в зоні повністю закритою від несанкціонованого доступу, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ до поворотних деталей механізму замка; кут повороту поворотного вала з запором; геометричні параметри та взаємне розташування деталей механізму замка або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа, зокрема: кількість заходів, ширина та висота кожного заходу, взаємне розташування заходів за кутом між ними, форми, кут профілю та параметри (крок, висота та ширина зубців) нестандартизованої різьби вставки замка і відповідно циліндрової борідки та напівкільцевих упорів ключа; діаметри та взаємне розташування осей отворів циліндрової борідки ключа та штифтів для зчеплення ключа і поворотного вала; внутрішній і зовнішній діаметр бурта упорної втулки та її довжина ходу та відповідно розміри ширини і висоти напівкільцевих упорів борідки ключ, місце розташування та розміри штифтів-фіксаторів та відповідно місце розташування та розміри паза головки упорної втулки. Завдяки цьому усунене несанкціоноване втручання без застосування відповідних ключей і обертання поворотного вала і відповідно запору, оскільки цей поворотний вал не може вільно обертатись навколо центральної осі без вставлення в нього відповідного штатного ключа, повороту ключа за різьбою спочатку на наперед заданий кут до упору ключа в фіксатор, що забезпечує суміщення наскрізних отворів борідки ключа та штифтів для зчеплення ключа і поворотного вала та відповідно суміщення напівкільцевих упорів з поздовжніми пазами опорного кільця, подальшого натиснення ключа на упорну втулку до виходу із зчеплення штифтів-фіксаторів з пазами упорної втулки та після повороту ключа разом з запором на заданий кут і відкривання замка. Секретність замка, тобто кількість варіантів ключа залежить від зміни кількості та варіації характерних конструктивних геометричних розмірів, взаємного розташування та форми кодових елементів замка і декодових елементів ключа. При цьому слід приймати до уваги довжину хода упорної втулки та інші вищевказані елементи взаємодії механізму замка і ключа. 4 UA 104163 U 5 10 15 20 25 30 35 40 45 50 55 Відхилення щонайменше одного із цих розмірів або інших параметрів, наприклад взаємного місця розташування на відповідних ключах, від відповідних розмірів або інших параметрів циліндрового замка не дозволить відкрити замок. З урахуванням того, що таких розмірів та комбінацій інших параметрів циліндрового замка та відповідних ключів в даній конструкції більше двадцяти (а при бажанні можливо зробити набагато більше), то варіантів секретності замка і відповідних ключів може бути більше мільйона комбінацій. Указані признаки складають суть корисної моделі. Сукупність ознак, що приведена у формулі корисної моделі, у повній мірі забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого циліндрового замка підвищеної секретності з відповідним ключем, який ілюструється кресленнями, де на фіг. 1 зображений подовжній переріз циліндрового замка. На фіг. 2 зображений подовжній переріз корпусу циліндрового замка. На фіг. 3 зображені подовжній переріз та вигляди з торців поворотного вала циліндрового замка. На фіг. 4 зображений поперечний переріз та вигляд з торця фланця для регулювання зазору між полотном дверей і запором. На фіг. 5 зображений подовжній переріз та вигляд з торця упорної втулки (варіант: чотири поздовжніх паза). На фіг. 6 зображені поздовжній переріз та вигляд з торця вставки. На фіг. 7 зображені зовнішній вигляд запірного вузла: запор та його поперечний переріз і стійка. На фіг. 8 зображені поперечний переріз та подовжній перерізи і вигляд зверху та знизу ключа циліндрового замка. На фіг. 9 зображені поперечні перерізи А-А (див. фіг. 1) корпусу циліндрового замка та позиції (1-3) ключа циліндрового замка при закритті/відкритті замка. Дана корисна модель пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. Циліндровий замок підвищеної секретності з відповідним ключем, показаний на фіг. 1, містить корпус 1 з поздовжнім каналом 2, виконаним симетрично центральній осі 3 корпусу 1, в якому установлений поворотний вал 4 з можливістю обертання. Корпус 1 розділений перегородкою 5 на запірну частину 6 і виконавчу частину 7. З зовнішньої торцевої сторони корпусу 1 поздовжнього каналу 2 установлена циліндрова вставка 8 жорстко зафіксована до корпусу 1 штифтами 9 та 10. З зовнішньої торцевої сторони циліндрова вставка 8 має циліндрову наскрізну замкову шпару 11 для входу ключа. Внутрішні стінки циліндрової вставки 8 мають однозахідну або багатозахідну різьбу 12 у вигляді гвинтового паза. Різьба 12 належить до класу крупних різьб (прямокутних, трапецеїдальних, упорних та інших), що надрізаються з великим кроком. Профіль поверхні різьби 12 відрізняється від профілю стандартної різьби. Для нарізання таких різьб замість короткого стандартного циклу програми, що управляє, необхідно задавати велику кількість однопрохідних заходів. У таких випадках звичайно використовують декілька інструментів (чорнові і чистові різці різних профілів) для послідовної обробки заданого профілю за шарами. Поворотний вал 4 складається із циліндрової головки 13 та циліндрового бурта 14. Циліндрова головка 13 поворотного вала 4 розміщена у запірній частині 6 корпусу 1, а циліндровий бурт 14 установлений у виконавчу частину 7 і має на бічній поверхні наскрізний поперечний паз 15. Між циліндровою головкою 13 і циліндровим буртом 14 поворотний вал 4 має опорне кільце 16, установлене у запірну частину 6 в упор до перегородки 5 корпусу 1. З торцевої сторони опорне кільце 16 на зовнішній поверхні має отвори, в які установлені штифти 17 для зчеплення ключа і поворотного вала 4, осі 18 яких паралельні центральній осі 3. Для підвищення рівня секретності циліндрового замка можливо установлення додаткових штифтів 17 для зчеплення ключа і поворотного вала 4. Осі 18 штифтів 17 зміщені відносно центральної осі 3 на заданий кут. Кількість штифтів 17, їх діаметри, довжина, кути їх установки відносно центральної осі 3 є елементами секретності замка. Циліндрова головка 13 поворотного вала 4 розміщена співвісно з центральною віссю 3 в циліндровій наскрізній замковій шпарі 11 з зазором 19 до внутрішніх стінок циліндрової вставки 5 UA 104163 U 5 10 15 20 25 30 35 40 45 50 55 8. Зазор 19 призначений для входу ключа і перекривання прямого вільного несанкціонованого доступу до внутрішніх механізмів циліндрового замка. На бічну поверхню циліндрового бурта 14 поворотного вала 4 установлена упорна втулка 20, що має головку 21 і бурт 22. Через бурт 22 упорної втулки 20 перпендикулярно центральній осі 3 корпусу 1 установлений штифт 23, який проходить через наскрізний поперечний паз 15 циліндрового бурта 14 поворотного вала 4. Це забезпечує можливість поздовжнього переміщення упорної втулки 20 вздовж бічної поверхні циліндрового бурта 14 поворотного вала 4 з одночасною фіксацію її від довільного обертання навколо центральної осі 3. Довжина поздовжнього переміщення упорної втулки 20 обмежена довжиною наскрізного поперечного паза 15. Упорна втулка 20 підпружинена в осьовому напрямку пружиною 24, яка установлена в свердлення 25 з різьбою 26. Пружина 24 установлена між п'ятою 27 з упором у штифт 23 упорної втулки 20 та гвинтом 28, установленим у свердлення 25 з різьбою 26, з можливістю регулювання зусилля пружини 24 з допомогою різьбового з'єднання. На зовнішній поверхні циліндрового бурта 14 з торця поворотного вала 4 виконані чотири паза 29, розміщені під кутом 90° один до одного з різьбою. Паралельно з стінкою перегородки 5 з сторони виконавчої частини 7 корпусу 1 жорстко установлені штифти - фіксатори 30. Головка 21 упорної втулки 20 з зовнішньої сторони має поздовжні пази 31. В даному прикладі конкретної реалізації конструкції циліндрового замка підвищеної секретності з відповідним ключем (фіг. 1) вибрані два штифта-фіксатора 30 і відповідно чотири поздовжніх паза 31 головки 21 упорної втулки 20. Місце розташування та розміри штифтів-фіксаторів 30 відповідають місцю розташуванню та розмірам поздовжніх пазів 31 головки 21 упорної втулки 20. Діаметр штифтів-фіксаторів 30 та місце розташування відносно центральній осі 3 корпусу 1 та відповідно ширина і глибина поздовжніх пазів 31 та місце розташування відносно центральної осі 3 корпусу 1 є елементами, що визначають секретність замка. З внутрішньої торцевої сторони корпусу 1 співвісно центральній осі 3 розміщений запірний вузол, що має запор 32, який зафіксований з поворотним валом 4 з допомогою, наприклад, щонайменше двох гвинтів 33 типу гужон, які установлені перпендикулярно центральній осі 3 до упору в один із пазів 29 циліндрового бурта 14 поворотного вала 4 між витками різьби. Кількість гвинтів 33 типу гужон може бути збільшена, наприклад, до чотирьох, що може виходити із умов практичної доцільності. Поворотний вал 4 має можливість обертання разом з запором 32 відносно центральної осі 3 під дією відповідного ключа для циліндрового замка підвищеної секретності в режимі безпосереднього відкривання або закривання циліндрового замка. На внутрішніх стінках циліндрової вставки 8 з сторони її виходу установлені штифти 34 фіксації кута повороту запору 32. Одним із варіантів фіксації циліндрового замка до корпусу дверей можливе використання як кріплення штифтів або гвинтів, які закріплюються в отворах 35 в корпусі 1. Для регулювання зазору між полотном дверей і торцем запору 32 установлений фланець 36. На фіг. 2 зображений корпус 1 (показаний окремо без внутрішніх деталей механізму циліндрового замка). З сторони запірної частини 6 поздовжнього каналу 2 корпусу 1 просвердлені отвори 37, осі яких паралельні стінці 38 перегородки 5. Отвори 37 призначені для установлення в штифтівфіксаторів 30 для фіксації в поздовжніх пазах 31 упорної втулки 20 для її повороту разом з поворотним валом 4 при відкриванні/закриванні замка. Для забезпечення жорсткої фіксації циліндрової вставки 8 до корпусу 1 штифтами 9 та 10 у виконавчій частині 7 поздовжнього каналу 2 корпусу 1 передбачені отвори 39. На фіг. 3 зображені подовжній переріз та вигляди з торців поворотного вала 4, що має опорне кільце 16 з поздовжніми пазами 40 на зовнішній поверхні. З торцевої сторони опорне кільце 16 має отвори 41 для установлення штифтів 17 для зчеплення ключа з поворотним валом 4. Вибір кількості, діаметрів та місця розташування отворів 41 залежить від вибору рівня секретності замка. На фіг. 4 зображений поперечний переріз та вигляд з торця фланця 36 для регулювання зазору між полотном дверей (не показане) і запором 32. Фланець 36 закріплюється до полотна дверей за допомогою гвинтів, установлених в отвори 42. 6 UA 104163 U 5 10 15 20 25 30 35 40 45 50 55 60 Для регулювання зазору між полотном дверей і фланцем 36 передбачений вузол, що дозволяє здійснювати плавне регулювання цього зазору. Для цього на зовнішній поверхні циліндрового бурта 14 поворотного вала 4 з хвостової частини виконана різьба з заданим кроком і пази 29. На зовнішню різьбу поворотного вала 4 накручується запор 32, кожний оберт якого зменшує зазор між полотном дверей і фланцем 36 на величину кроку різьби. Якщо необхідно зменшити зазор 32 між полотном дверей і фланцем 36 обертають запор до моменту зменшення зазору 32 на задану величину. Вибране положення запору 32 фіксують гвинтами 33 типу гужон. На фіг. 5 зображені подовжній переріз та вигляд з торця упорної втулки 20 (у варіанті - з чотирма поздовжніми пазами 31). Упорна втулка 20 має наскрізний отвір 43 для штифта 23, що з'єднує упору втулку 20 через наскрізний поперечний паз 15 циліндрового бурта 14 поворотного вала 4. Головка 21 упорної втулки 20 має поздовжні пази 31, призначені для фіксації штифтів фіксаторів 30. На фіг. 6 зображені поздовжній переріз та вигляд з торця вставки 8, яка на внутрішніх стінках має однозахідну або багатозахідну різьбу 12 у вигляді гвинтового паза. На фіг. 7 зображені зовнішній вигляд запірного вузла, наприклад, для розсувних дверей, що має запор 32 з гачкоподібним ригелем 44, закріплений на одній із половин дверей, та стійку 45, що установлена на другій половині дверей. Запор 32 має отвір (або отвори) 46 з різьбою для гвинтів 33 типу гужон для фіксації запору 32 з поворотним валом 4 і має можливість повороту разом з ним на кут від 90° до 180° у різних модифікаціях. В даному конкретному варіанті (фіг. 7) вибраний кут повороту поворотного вала 4 в 90°. На фіг. 8 зображені подовжній та поперечний перерізи, вигляд зверху та знизу ключа циліндрового замка підвищеної секретності. Ключ для циліндрового замка підвищеної секретності виконаний у вигляді поворотного ключа і складається із пустотілого циліндрового корпусу 47 з рукояткою 48 на одному кінці та циліндровою борідкою 49 на другому кінці. Циліндрова борідка 49 має отвори 50, осі якого паралельні центральній осі 51 ключа, а діаметри отворів 50 та їх місце розташування вибрані відповідно діаметрам та місцю розташуванню штифтів 17 для зчеплення ключа та поворотного вала 4 циліндрового замка підвищеної секретності. При цьому кількість отворів 50, їх діаметри та місце розташування також може бути вибране з урахуванням вибору конкретного режиму секретності. Циліндрова борідка 49 на бічний поверхні має два напівкільцевих упора 52 з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта 22 упорної втулки 20 та довжиною поздовжнього ходу упорної втулки 20 до повного виходу штифтів-фіксаторів 30 із зачеплення поздовжніх пазів 31 головки 21 упорної втулки 20. На зовнішній поверхні циліндричної борідки ключа 49 виконані два поздовжніх паза 53 і 54 для забезпечення поздовжнього переміщення циліндрової борідки 49 після фіксації штифтів 34 в один із напівкільцевих упорів 52 при відповідно відкриванні і закриванні замка. Циліндрична борідка 49 та напівкільцеві упори 52 на зовнішніх поверхнях мають щонайменше однозахідну різьбу 55 з кроком і розмірами та формою профілю, відповідними до кроку і розмірам та форми профілю різьби 12 на внутрішніх стінках циліндрової вставки замка. На фіг. 9 зображені поперечні перерізи А-А (див. фіг. 1) корпусу циліндрового замка - позиції (1-3) ключа циліндрового замка при закритті/відкритті замка. Перерізи А-А проходять в площині розміщення штифтів 34 фіксації кута повороту запору 32. Для пояснення відкривання/закривання циліндрового замка підвищеної секретності на фіг. 9 показана послідовність взаємодії ключа і циліндрового замка підвищеної секретності (позиції 13), яка буде пояснена у подальшому в процесі опису роботи циліндрового замка і відповідного ключа. Циліндровий замок підвищеної секретності з відповідним ключем працюють в наступний спосіб. При закриванні замка ключ для циліндрового замка підвищеної секретності з циліндровою борідкою 49 (див. фіг. 8) підводять до циліндрової наскрізної замкової шпари 11 циліндрової вставки 8, наприклад (положення "Позиція 1") (див. фіг.9), і після суміщення різьби 55 на зовнішній поверхні напівкільцевих упорів 52 ключа з різьбою 12 на внутрішніх стінках вставки 8 замка починають обертання ключа, наприклад, за годинковою стрілкою за різьбовим з'єднанням до виходу із різьбового з'єднання втулки 8, причому пустотілий циліндровий корпус 47 ключа входить у зазор 19 і переміщується в осьовому напрямку відцентровано відносно центральній осі 3. Ключ за годинниковою стрілкою провертають до упору штифта 34 в один із напівкільцевих упорів 52 ("Позиція 2") (див. фіг.9). причому в даному положенні напівкільцеві упори 52 7 UA 104163 U 5 10 15 20 25 30 35 установлюються точно навпроти пазів 40 опорного кільця 16, а отвори 50 навпроти штифтів 17 для зчеплення ключа з поворотним валом 4. В осьовому напрямку натискають на ключ, так що штифт 34 проходить по поздовжньому пазу 53, причому напівкільцеві упори 52 входять в пази 40 опорного кільця 16. а відповідно штирі 17 входять в відповідні отвори 50 ключа. Напівкільцеві упори 52 натискають на головку 21 упорної втулки 20, штифт 23 переміщується у наскрізному поперечному пазу 15 циліндрового бурта 14 поворотного вала 4 і через п'яту 27 штифт 23 стискає пружину 30. Переміщення упорної втулки 20 здійснюється до упору в край наскрізного поперечного паза 15 та до повного виходу із зачеплення штифтів-фіксаторів 30 з поздовжніми пазами 31 головки 21 упорної втулки 20. В подальшому ("Позиція 3" (див. фіг. 9) ключ повертають проти годинникової стрілки на заданий кут повороту запору 32 (від 90 до 180 градусів) навколо центральної осі 3, при цьому разом має можливість обертання поворотний вал 4. В даному конкретному варіанті вибраний кут повороту запору 32 складає 90°. Після повороту ключа проти годинникової стрілки на 90° запор 32 разом з поворотним валом 4 також обертається на 90°, гачкоподібний ригель 44 входить в зачеплення до стійки 45 і двері зачиняються. Одночасно штифти-фіксатори 30 установлюються навпроти поздовжніх пазів 31 упорної втулки 20 і під дією пружини 24 на п'яту 27 і штифт 23 упорна втулка 20 різко повертається у вихідне положення, причому штифт 23 переміщується в поздовжньому напрямку по наскрізному поперечному пазу 15. При цьому під дією торця упорної втулки 20 на торець напівкільцевого упору 52 ключ виштовхується в вставку 8 і за різьбовим з’єднанням виводиться із циліндрової наскрізної замкової шпари 11 назовні із циліндрового замка підвищеної секретності. Таким чином процес закривання замка є закінченим. Відкривання замка здійснюється аналогічно закриванню. Таким чином, даний циліндровий замок підвищеної секретності з відповідним ключем забезпечує підвищення рівня секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. Дана конструкція замка має зменшені габарити, що дозволяє використовувати їх як замки для сейфів і комірок, наприклад, в банківських установах. Особливістю даної конструкції замка є можливість здійснювати загартування деталей механізму замка для підвищення міцності конструкції у цілому і її зносостійкості. Заявлена конструкція циліндрового замка підвищеної секретності технологічна, її виготовлення та обробка може бути здійснена на сучасному токарному та координатному верстаті, з використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Циліндровий замок підвищеної секретності з відповідним ключем, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол з ключем для циліндрового замка, виконаним у вигляді поворотного ключа, який відрізняється тим, що корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше два штифта-фіксатора, жорстко закріплених з корпусом паралельно з стінкою перегородки з сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має щонайменше два поздовжніх паза, в запірну частину корпусу додатково введена циліндрова вставка, яка жорстко закріплена до корпусу, внутрішні стінки якої з сторони входу мають щонайменше однозахідну різьбу у вигляді гвинтового паза, циліндрова вставка з зовнішньої торцевої сторони має циліндрову наскрізну замкову шпару для входу ключа для циліндрового замка, зовнішні стінки циліндрової вставки суміщені з внутрішньою поверхнею поздовжнього каналу, поворотний вал складається із циліндрової головки, яка розміщена у запірній частині корпусу та циліндрового бурта, установленого у виконавчу частину корпусу, між циліндровою головкою і циліндровим буртом поворотний вал має опорне кільце, установлене в запірній частині корпусу в упор до перегородки, опорне кільце на зовнішній поверхні має щонайменше два поздовжніх паза, а з торцевої сторони має щонайменше два отвори, в які установлені щонайменше два штифта для зчеплення ключа і поворотного вала, циліндрова головка поворотного вала розміщена співвісно з центральною віссю в циліндровій наскрізній замковій шпарі з зазором до внутрішніх стінок циліндрової вставки, циліндровий бур поворотного вала на бічній поверхні має наскрізний поперечний паз, упорна втулка установлена на бічну поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу, яка 8 UA 104163 U 5 10 15 20 25 30 35 підпружинена в осьовому напрямку і має можливість поздовжнього переміщення, шпорний вузол суміщений з зовнішньою поверхнею корпусу з внутрішньої торцевої сторони і складається із стійки та запору, який співвісно і жорстко зафіксований з поворотним валом з можливістю обертання з ним відносно центральної осі, ключ для циліндрового замка підвищеної секретності складається із пустотілого циліндричного корпусу з рукояткою на одному кінці і циліндрової борідки на другому кінці з щонайменше двома отворами, осі яких паралельні центральній осі ключа, а діаметри і глибини отворів та їх місце розташування вибрані відповідно до діаметрів, висот та місце розташування щонайменше двох штифтів для зчеплення ключа і поворотного вала замка, циліндрова борідка має напівкільцеві упори з розмірами товщини і висоти, вибраними відповідно до товщини стінки бурта упорної втулки та довжини поздовжнього хода упорної втулки до повного виходу із зачеплення щонайменше двох пазів головки упорної втулки і щонайменше двох штифтів-фіксаторів, форма та розміри напівкільцевих упорів відповідають формі та розмірам поздовжніх пазів опорного кільця поворотного вала, що забезпечує можливість їх переміщення в поздовжніх пазах до упору ключа до торцевої поверхні опорного кільця при відкриванні замка і переміщення до виходу із поздовжніх пазів після закривання замка, циліндрова борідка та напівкільцеві упори на зовнішніх поверхнях мають щонайменше однозахідну різьбу з кроком і розмірами та формою профілю відповідними до кроку і розмірам та форми профілю різьби на внутрішніх стінках циліндрової вставки замка. 2. Циліндровий замок підвищеної секретності з відповідним ключем за п. 1, який відрізняється тим, що має штифт, установлений перпендикулярно центральній осі корпусу через протилежні стінки бурта упорної втулки та наскрізний паз циліндрового бурта поворотного вала з можливістю поздовжнього переміщення вище указаного штифта в наскрізному поперечному пазу, причому довжина цього переміщення обмежена довжиною наскрізного поперечного паза, упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена в свердлення з різьбою, виконане з торця поворотного вала, між додатково введеною п'ятою з опором у штифт упорної втулки та гвинтом, установленим в свердлення з різьбою і можливістю регулювання зусилля пружини з допомогою різьбового з'єднання, на зовнішній поверхні циліндрового бурта з торця поворотного вала виконані щонайменше два паза під кутом 90 з різьбою, запор зафіксований додатково введеним щонайменше одним гвинтом типу гужон, установленим перпендикулярно центральній осі до упору в один із вищевказаних пазів циліндрового бурта поворотного вала. 3. Циліндровий замок підвищеної секретності з відповідним ключем за пп. 1-2, який відрізняється тим, що на внутрішніх стінках циліндрової вставки з сторони виходу установлені штифти фіксації кута повороту запору, а на зовнішній поверхні циліндрової борідки ключа виконані два поздовжніх паза. 9 UA 104163 U 10 UA 104163 U 11 UA 104163 U 12 UA 104163 U 13 UA 104163 U 14 UA 104163 U 15 UA 104163 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
