Циліндровий замок з відповідним ключем

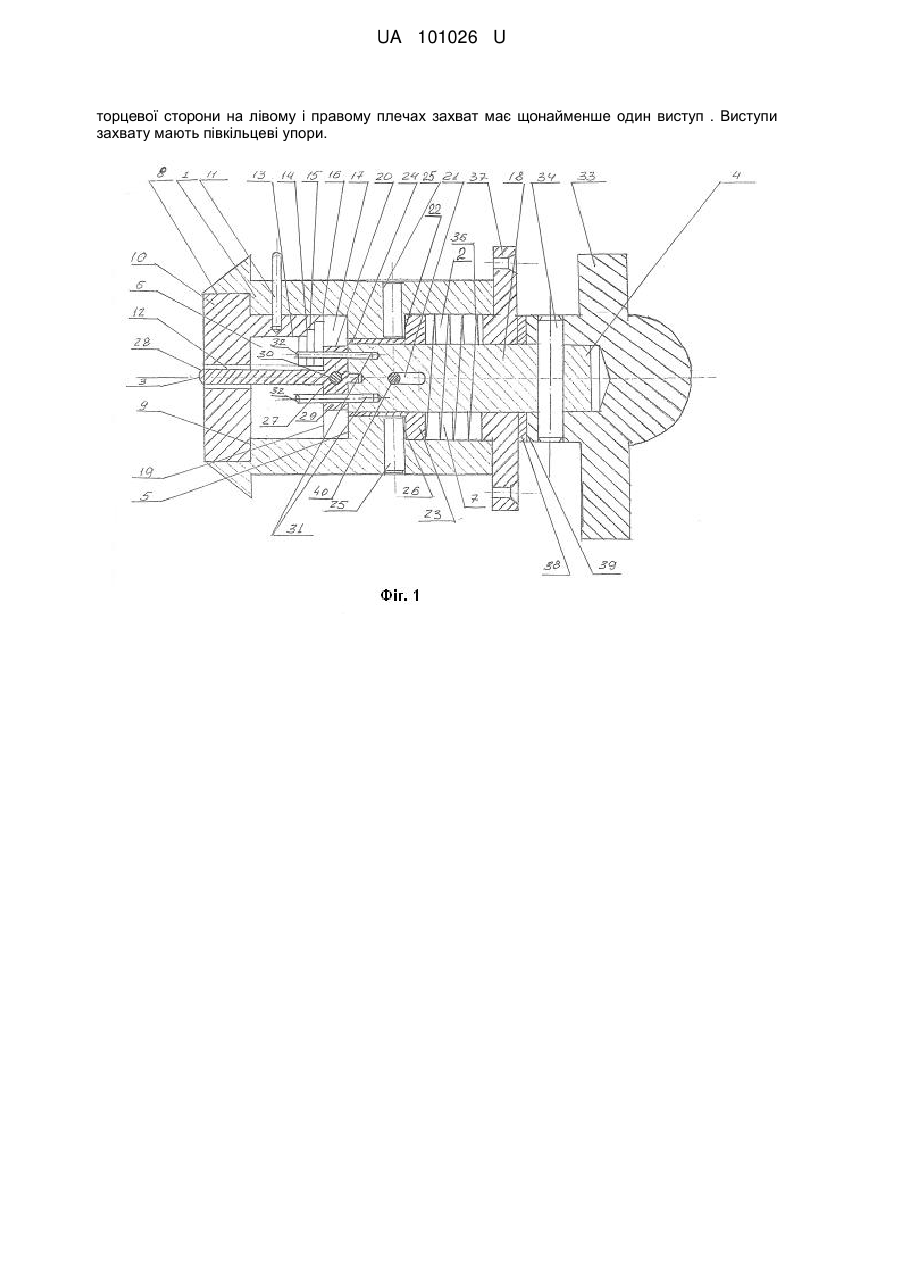

Реферат: Циліндровий замок з відповідним ключем містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, який взаємодіє з фіксатором, та запірний вузол і ключ для циліндрового замка, виконаний у вигляді поворотного ключа. Корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою. Як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно з стінкою перегородки з сторони виконавчої частини. Головка упорної втулки з внутрішньої сторони має щонайменше один радіальний паз. В запірній частині корпусу у кільцевій проточці поздовжнього каналу в упор до торцевої розточки установлена вставка, яка жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, зовнішні стінки якого суміщені з внутрішньою поверхнею поздовжнього каналу, а внутрішні стінки мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок. Вставка з зовнішньої сторони має наскрізну замкову шпару для входу ключа. Поворотний вал складається із головки та бурта циліндрової форми, головка поворотного вала розміщена у запірній частині корпусу між внутрішнім торцем вставки і перегородкою і має паз з торцевої сторони. Додатково введена напрямна ключа, що має округлений штир, направлений в замкову шпару з сторони запірної частини корпусу і хвостову частину, яка установлена у паз головки поворотного вала і жорстко з'єднана з поворотним валом. З торцевої сторони головки поворотного вала через щонайменше один отвір напрямної ключа установлений щонайменше один штифт для зчеплення ключа і поворотного вала. Циліндровий бурт поворотного вала установлений у виконавчу частину корпусу і має наскрізний поздовжній паз. Упорна втулка установлена на бокову поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу і з можливістю поздовжнього переміщення. Запірний вузол розміщений з внутрішньої торцевої сторони корпусу співвісно центральній осі і складається із запору, співвісно і жорстко зафіксованого з поворотним валом з можливістю обертання з ним відносно центральної осі та запірної планки, жорстко зафіксованої на поверхні кріплення замка. Запірна планка має наскрізний виріз, контур якого співпадає з контуром верхньої основи запору. Ключ складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і захватом П-подібної форми в осьовому перерізі на другому кінці. Захват при вигляді зверху з сторони рукоятки має прямокутну форму з округленими краями, на лівому і правому плечах захват має щонайменше один виступ у вигляді сходинки, край якого паралельний округленому краю захвату. Захват має щонайменше один наскрізний отвір. З UA 101026 U (54) ЦИЛІНДРОВИЙ ЗАМОК З ВІДПОВІДНИМ КЛЮЧЕМ UA 101026 U торцевої сторони на лівому і правому плечах захват має щонайменше один виступ . Виступи захвату мають півкільцеві упори. UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механічних пристроїв для замикання, зокрема до циліндрових замків з відповідними ключами і може бути використана у всіх галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу. Відомі циліндрові замки, які в побуті позначені як "англійські" замки, що набули широкого застосування серед споживачів (Гоберман Г.Е., Бычков В.И. Замки и скобяные приборы. - М., 1962). В таких відомих замкових обладнаннях як пристрій, що декодує та блокує, застосовується циліндровий механізм. В переважній більшості такий механізм складається безпосередньо з циліндрового замка, виконаного у вигляді зібраної головки, яка в свою чергу складається із ротора з пазами чи порожнинами, в яких розташовані декодувальні елементи. Такі елементи переважно є рухомими, вони примикають до поверхонь нерухомого ротора відносно корпусу замка, блокувального пристрою чи вузла з пазами, чи порожнинами для розміщення і руху в них елементів, що декодують, чи навіть елементів обманних, які можуть переміщуватися в пазах і порожнинах ротора чи блокувального вузла замка. Завдяки введенню штатного ключа елементи, що декодують під впливом елементів ключа, що кодують, здійснюють у відповідності з елементами на ньому поздовжні та поперечні переміщення відносно рухомого елемента ротора і елемента, що блокує таким чином, щоб жоден із елементів, що декодують, не перебував одночасно в тілі ротора і вузла, що блокує (наприклад корпусу). В цьому випадку сполучення за рахунок механічного з'єднання ротора і вузла, що блокує, буде відповідне кодуванню і ключ разом із поворотним елементом ротором може бути провернутим і повертається вільно. Далі поворотний і обертальний момент від дії зусилля господаря на ключ через ротор передається до виконавчих вузлів замка. Якщо ж буде застосовано нештатний ключ або будь-яка відмикачка, яка має іншу геометричну складову кодування, відмінну від геометрії штатного ключа, тобто, на елементи ротора, що декодують, будуть здійснюватись ненормовані впливи і їх переміщення, навіть хоча б одного із них, і, якщо ключ залишається одночасно і в тілі ротора і/або від вузла, що блокує, здійснюється якийсь інший несанкціонований вплив, - тим самим забезпечуючи відмінний від нормального механічний зв'язок між ними, то в цьому випадку рух ротора буде заблокованим. Суттєвими недоліками відомих конструкцій циліндрових замків є недостатня надійність, низький рівень секретності та низька стійкість проти несанкціонованого проникнення, так як зусилля, що блокує, передається через окремі рухомі елементи, що декодують. І тому, якщо будуть використані відмички з матеріалів високої стійкості, і якщо також будуть прикладеними значні зусилля до них, елементи, що декодують, або порожнини, в яких відмички переміщуватимуться, будуть зруйнованими, а замок буде розблокованим, що забезпечить можливість несанкціонованого відкривання та доступу в приміщення. Для підвищення стійкості блокування відомих циліндрових замків їх вузли виготовляють із спеціальних матеріалів, що, з одного боку, значно ускладнює виробництво, а з іншого - збільшує ціну, що в підсумку такі замки будуть надто дорогими. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою вибрана конструкція циліндричний амок з корпусом циліндра і ключ англійського замка для циліндричного замка (патент на винахід України №102262, МПК (2013.01) Е05В 27/02, Е05В 27/02 (2006.01), Е05В 19/00), який виконаний з личинкою і корпусом, в якому передбачені підпружинені блокувальні штифти, які містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на кінці, що виступає в канал для ключа, як зчитувальні виступи, які тонші, ніж діаметр штифта личинки, і спрямовані в поздовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають зчитувальні виступи, які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів на вузькому боці - вузьких боках ключа, в якому, щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них пружно підтиснутими серединними штифтами, причому серединні штифти мають зчитувальні кулачки, що виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів на краї, або на краях вузького боку/вузьких боків ключа, причому віддалення зчитувальних кулачків від діаметральної площини більше, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. Крім того, в відомому технічному рішенні застосовані цілий ряд розширювальних ознак, частина з яких виражається тим, що: серединні штифти на своїх бічних поверхнях, повернутих від каналу ключа, мають щонайменше один деблокувальний паз для входження зчитувальної 1 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 60 цапфи елемента, що замикає, при цьому цей елемент узгоджений з фіксуючою виїмкою корпусу циліндра; щонайменше з одного боку каналу для ключа передбачений ряд серединних штифтів зі зчитувальними кулачками, причому в одному ряду з одного боку каналу для ключа розташовано щонайменше два, переважно п'ять, серединних штифти зі зчитувальними кулачками; в зоні позиції зчитування встановлені щонайменше один штифт личинки і один серединний штифт зі зчитувальним кулачком, переважно два серединних штифти зі зчитувальними кулачками, завдяки чому замок придатний для того, щоб в зоні цієї позиції могли зчитуватися щонайменше два, переважно три, вирізи на вузькому боці - вузьких боках ключа; зчитувальні виступи штифтів личинки виконані у вигляді перемичок, що встановлюються на нормальній відстані паралельно діаметральній площині або по центру вздовж діаметральної площини; для запобігання провертанню штифтів личинки ці штифти личинки мають бічні виступи, встановлені у відповідних пазах в личинці; канал для ключа має на своєму вхідному отворі скіс керування, розташований під кутом більше 0° і менше 90° відносно вертикалі та настроєний на взаємодію з радіусами керування, що знаходяться на кінці ключа; ключ англійського замка переважно виконаний у вигляді поворотного ключа з двома плоскими боками ключа і двома вузькими боками ключа і причому ключ англійського замка має вирізи різної глибини щонайменше на одному вузькому боці ключа, переважно на двох вузьких боках ключа, а при необхідності - додаткові поверхні керування, насічки або доріжки керування на плоских боках ключа, причому вирізи є більш вузькими, ніж вузький бік ключа, і розташовані по центру або на нормальній відстані паралельно діаметральній площині ключа, в зоні позиції зчитування щонайменше два, переважно три, вирізи розташовані поряд в поперечному напрямку ключа, причому позиції зчитування вирізів, розташованих з бічного боку, в порівнянні з вирізами, розташованими ближче до діаметральної площини, зміщені один відносно одного в подовжньому напрямку замка; передбачено щонайменше три, переважно п'ять, при необхідності вирізи, що перетинаються, які відрізняються один від одного своєю нормальною відстанню від діаметральної площини; бічні вирізи по своїй ширині є більш вузькими, ніж вирізи, розташовані ближче до діаметральної площини; вирізи мають поверхню керування у вигляді ділянки дуги кола; щонайменше один виріз з боків закритий двома ребрами матеріалу ключа, що залишається; декілька, переважно п'ять, вирізів розташовані на краю вузького боку у вигляді керуючого кулачка; керуючий кулачок бічних вирізів має вхідний скіс на кінці ключа, який відносно подовжньої осі має більший кут, ніж вхідний скіс поверхонь керування, розташованих ближче до діаметральної площини, і що їх кінець, який знаходиться з боку кінця ключа, розташований поблизу подовжньої осі ключа; на кінці ключа передбачені радіуси керування, встановлені для взаємодії зі скосом керування біля вхідного отвору циліндричного замка і тим самим для поліпшення належного центрування ключа англійського замка при його вставлянні. Загалом конструкція відомого пристрою аналога має корпус у вигляді циліндра, в якому здійснюється декодування при введенні закодованого конструктивно ключа і ключ з відмінностями, які повторюють декодувальні застосування кодувань конструктивними елементами ключа, як по відповідних бокових площинах так і по їх торцевих частинах тіла ключа. Серед значних переваг такого пристрою є збільшення варіаційних можливостей кодування як замка, так і ключа, який завдяки застосуванню загально відомих елементів забезпечує більші варіаційні можливості при кодуванні ключа. При цьому у відомій конструкції підвищена і експлуатаційна надійність (секретна здатність). В той же час дана відома конструкція має такий суттєвий недолік, як складність конструктивних елементів, що в довгостроковому застосуванні призводить до зносу конструктивних елементів. Таким чином, в елементах мінімізованих конструктивних елементів з'являються не прогнозовані люфти. Тобто, виготовлення та експлуатація відомої конструкції не забезпечує низький рівень загальних витрат, саме тому, що вподовж невеликого строку використання таких конструкцій необхідно вилучати з циліндричного замка з корпусом циліндра саму головку замка, як таку, що не забезпечує його довгострокову працездатність і надійність. А при цьому також і загалом пристрій, який кодує сам ключ, втрачає свою придатність подальшого використання, бо він також стає не придатним для цієї циліндричної головки і підлягає заміні. Найбільш близьким по технічній суті до заявленого технічного рішення, вибраний як прототип, є циліндровий механізм замка (авторське свідоцтво СРСР № 1615300, кл. Е05В13/00, пріоритет від 09.01.89), у корпусі якого встановлені зовнішній і внутрішній сердечники, що блокуються підпружиненими, замикаючими штифтами і штовхачами, в ньому зовнішній сердечник зв'язаний з повідком, а внутрішній сердечник - з додатковим повідком, в кожному сердечнику з внутрішнього торця виконані заглиблення, які співвісні з сердечниками для розміщення вкладиша, торці якого слугують упорною площиною для ключа, при цьому 2 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 60 циліндровий механізм замка оснащений додатковим повідком, зв'язаним з іншим сердечником, вкладиш виконаний у вигляді циліндричного стержня і встановлений з можливістю повороту і взаємодії з ключем іншим торцем при відмиканні зсередини, при цьому упорна площадка для ключа утворена торцями вкладиша. Для приводу в дію механізму відомого циліндрового замка використовують так звані "англійські" ключі, переважно виконані у вигляді поворотного ключа з плоскими боками і має вирізи різної глибини на його торці, які складають кодову комбінацію секретів, які відповідають виступам штифтів механізму замка. Якщо такий ключ вставлений в замкову шпару, місця розрізів співпадають з поверхнями торців штифтів, так що він може вільно повертатися для приведення в дію пристроїв замка для забезпечення виходу засува із корпусу замка. В тому разі, якщо місця розрізів не співпадають з поверхнями торців штифтів, поворот ключа блокується. Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється, є: циліндровий замок з відповідним ключем, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, який взаємодіє з фіксатором, та запірний вузол і ключ для циліндрового замка, виконаний у вигляді поворотного ключа. Недоліком цього циліндрового механізму замка є можливість прямого несанкціонованого доступу до механізму відкривання замка через замкову шпару, в результаті чого можливий підбор ключа через обмежену кількість підпружинених штифтів і їх значний конструктивний розмір в діаметрі. Дана конструкція циліндрового механізму замка має низький рівень секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замка. Зокрема у конструкції, яка розглядається як прототип, режим секретності фактично обмежується кількістю вирізів ключа та їх геометричними розмірами або формою. Також слід вважати недоліком конструкції прототипу і наявність декількох пружин, які найчастіше всього піддаються механічний деформації та корозії у вологій атмосфері, що веде до затирань, заклинювання штифтів та до заклинювання безпосередньо самого замка і відповідно до припинення нормального функціонування механізму. Тобто, використання такої конструкції циліндрового механізму замка в агресивних середовищах та в оточуючому просторі ззовні будівель обмежена, а робота такої конструкції замка безпосередньо в агресивних середовищах може бути тільки короткочасною. В основу корисної моделі поставлена задача удосконалення циліндрового замка з відповідним ключем, у яких за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня секретності шляхом збільшення кількості елементів, що кодують та декодують, та підвищення надійності роботи замка в агресивних середовищах - створити циліндровий замок, який виключає вищевказані недоліки, зменшує можливість несанкціонованого доступу, шляхом усунення можливості несанкціонованого прямого доступу через проріз для входу ключа до механізму відмикання, як за рахунок кодування кутом повороту ключа, так і за рахунок використання елементів циліндрового замка та відповідного ключа, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та в більший мірі забезпечує підвищення захисту від злому. Поставлену задачу вирішено новими технічними рішеннями заявленої конструкції циліндрового замка з відповідним ключем, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, який взаємодіє з фіксатором та запірний вузол і ключ для циліндрового замка, виконаний у вигляді поворотного ключа, відповідно до корисної моделі, корпус, розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно з стінкою перегородки з сторони виконавчої частини, головка упорної втулки з внутрішньої сторони має щонайменше один радіальний паз, в запірній частині корпусу у кільцевій проточці поздовжнього каналу в упор до торцевої розточки установлена вставка, яка жорстко закріплена до корпусу і виконана у вигляді циліндричного стакана, зовнішні стінки якого суміщені з внутрішньою поверхнею поздовжнього каналу, а внутрішні стінки мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок, вставка з зовнішньої сторони має наскрізну замкову шпару для входу ключа, поворотний вал складається із головки та бурта циліндричної форми, головка поворотного вала розміщена у запірній частині корпусу між внутрішнім торцем вставки і перегородкою і має паз з торцевої сторони, додатково введена 3 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 60 напрямна ключа, що має округлений штир направлений в замкову шпару з сторони запірної частини корпусу і хвостову частину, яка установлена у паз головки поворотного вала і жорстко з'єднана з поворотним валом, з торцевої сторони головки поворотного вала через щонайменше один отвір напрямної ключа установлений щонайменше один штифт для зчеплення ключа і поворотного вала, циліндричний бурт поворотного вала установлений у виконавчу частину корпусу і має наскрізний поздовжній паз, упорна втулка установлена на бокову поверхню циліндричного бурта поворотного вала з фіксацією її від повороту на валу і з можливістю поздовжнього переміщення, запірний вузол розміщений з внутрішньої торцевої сторони корпусу співвісно центральній осі і складається із запору, співвісно і жорстко зафіксованого з поворотним валом з можливістю обертання з ним відносно центральної осі та запірної планки жорстко зафіксованої на поверхні кріплення замка, причому запірна планка має наскрізний виріз, контур якого співпадає з контуром верхньої основи запору, ключ для циліндрового замка складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і захватом Пподібної форми в осьовому перерізі на другому кінці, причому захват при вигляді зверху з сторони рукоятки має прямокутну форму з округленими краями, на лівому і правому плечах захват має щонайменше один виступ у вигляді сходинки, край якого паралельний округленим краям захвату, причому розміри виступу за висотою та шириною вибрані відповідно до розмірів висоти та товщини щонайменше одного кільцевого заглиблення циліндричного стакана вставки замка, захват має щонайменше один наскрізний отвір, вісь якого паралельна центральній осі ключа, а діаметр отвору та його місцерозташування вибрані відповідно до діаметра та місцерозташування щонайменше одного штифта для зчеплення ключа і поворотного вала замка, причому вісь щонайменше одного наскрізного отвору захвату співпадає з віссю щонайменше одного штифта для зчеплення ключа і поворотного вала циліндрового замка при повороті ключа на 90° відносно наскрізної замкової шпари для входу ключа, з торцевої сторони на лівому і правому плечах захват має виступи, форми та розміри торців яких співпадають з формою та розмірами пазу головки поворотного вала, що забезпечує можливість їх переміщення в паз до упору у перегородку з сторони запірної частини корпусу при відкриванні замка і переміщення до виходу із паза після закривання замка, виступи захвату мають півкільцеві упори з розмірами товщини і висоти вибраними відповідно з товщиною стінки бурта упорної втулки та довжиною поздовжнього ходу упорної втулки до повного виходу із зачеплення щонайменше одного паза головки упорної втулки і щонайменше одного штифта-фіксатора. Упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена між торцевими сторонами головки упорної втулки та фланцем, що установлений на бурті поворотного вала і через накладну прокладку в упор до торця запору. Циліндровий замок має штифт, установлений перпендикулярно центральній осі корпусу через бурт упорної втулки та наскрізний поздовжній паз циліндричного бурта поворотного вала з можливістю поздовжнього переміщення вищеуказаного штифта в наскрізному поздовжньому пазу, причому довжина цього переміщення обмежена довжиною наскрізного поздовжнього пазу. Місцерозташування та розміри щонайменше одного штифта-фіксатора відповідає місцерозташуванню та розмірам щонайменше одного радіального паза головки упорної втулки. Хвостова частина напрямної ключа жорстко з'єднана з головкою поворотного вала штифтом. А щонайменше одне кільцеве заглиблення на внутрішній стінці циліндричного стакана вставки виконане секторно. Ключ має захват Г-подібної форми в осьовому перерізі з одним плечем з виступом і півкільцевим упором. Циліндровий замок має головку упорної втулки, яка з внутрішньої сторони має щонайменше два радіальні пази, розташовані під кутом 90° один відносно одного, а щонайменше одне кільцеве заглиблення на внутрішній стінці циліндричного стакана вставки виконане секторно під кутом 90°. Також, запірний вузол має фіксатори запору, установлені на запірній планці для обмеження обертання запору на кут, більше ніж 90°. Циліндровий замок має запор для розсувних дверей, який складається із гачкоподібного ригеля, закріпленого на одній з половин дверей та жорстко з'єднаного з поворотним валом з можливістю повороту на 90°, та фіксатор, установлений на другій половині дверей. З суті заявленого технічного рішення визначальною особливістю застосування циліндрового замка та відповідного ключа є те, що його конструкція "англійської" конструкції головок замінена на конструкцію, яка основана на принципі кодування за рахунок взаємодії кодових елементів деталей замка та їх окремих часток і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування замка, що визначає його секретність в основному є: 4 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщення елементів зчеплення ключа та поворотного вала в площині, перпендикулярній замковій шпарі для входу ключа, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ до поворотних деталей механізму замка; кут повороту поворотного вала з запором; геометричні параметри та взаємне розташування деталей механізму замка або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа, зокрема: діаметри та взаємне розташування осі(ей) щонайменше одного наскрізного отвору(ів) ключа та щонайменше одного штифта(ів) для зчеплення ключа і поворотного вала; внутрішній і зовнішній діаметри бурта упорної втулки та її довжина ходу та відповідно розміри ширини і висоти півкільцевих упорів захвату ключа; розміри щонайменше одного радіального заглиблення у вигляді проточок і розточок вставки, їх форма і місцерозташування та відповідно розміри виступів у вигляді сходинок їх форма і місцерозташування; форма та розміри торців виступів захвату ключа та відповідно форма та розміри пазу головки поворотного вала; місцерозташування та розміри щонайменше одного штифта-фіксатора та відповідно місцерозташування та розміри щонайменше одного радіального паза головки упорної втулки. Завдяки цьому усунене несанкціоноване втручання без застосування відповідного ключа і повертання поворотного вала і відповідно запору, оскільки цей поворотний вал не може вільно обертатись навколо центральної осі без вставлення в нього відповідного штатного ключа, повороту спочатку на 90° для приведення у взаємодію вищевказаних кодових елементів замка та декодових елементів ключа, що забезпечує суміщення наскрізних отворів захвату ключа та штифтів для зчеплення ключа і поворотного вала та подальшого відкривання замка. Секретність замка, тобто кількість варіантів ключа залежить від зміни характерних конструктивних геометричних розмірів, взаємного розташування та форми кодових елементів замка і декодових елементів ключа. При цьому слід приймати до уваги довжину хода упорної втулки та інші вищевказані елементи взаємодії механізму замка і ключа. Указані ознаки складають суть корисної моделі. Сукупність ознак, що приведена у формулі корисної моделі, у повній мірі забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого циліндрового замка з відповідним ключем, який ілюструється кресленнями, де на фіг. 1 зображений подовжній переріз циліндрового замка. На фіг. 2 зображений подовжній переріз корпусу циліндрового замка. На фіг. 3 зображений подовжній переріз та вигляд з торця вставки. На фіг. 4 зображені подовжній переріз та вигляд з торця поворотного вала циліндрового замка. На фіг. 5 зображений подовжній переріз фланця. На фіг.6 зображений подовжній переріз та вигляд з торця напрямної ключа циліндрового замка. На фіг. 7 зображені зовнішній вигляд запорного вузла, запірної планки, запору та поперечний переріз запору циліндрового замка. На фіг. 8 зображений подовжній переріз та вигляд з торця та збоку упорної втулки. На фіг. 9 зображені поперечний та подовжній перерізи, вигляд збоку, зверху та знизу ключа. На фіг. 10 зображені подовжній переріз заготівки вставки та вигляди з обох торців вставки після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований). На фіг. 11 зображені подовжній та поперечний переріз циліндрового замка (варіант для його використання з розсувними дверима). На фіг. 12 зображені зовнішній вигляд запірного вузла розсувних дверей, гачкоподібний ригель і його поперечний переріз та фіксатор. На фіг. 13 зображені подовжній переріз заготівки вставки та вигляди з обох торців вставки після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований) (варіант для використання циліндрового замка з розсувними дверима). На фіг.14 зображений подовжній переріз та вигляд з торця напрямної ключа для варіанту для розсувних дверей. На фіг. 15 зображені зовнішній вигляд запірного вузла, запірної планки, запору та поперечний переріз запору з симетричним контуром та фіксаторами. На фіг. 16 зображені поперечний та подовжній перерізи, вигляд збоку, зверху та знизу варіанта ключа. 5 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель пояснюється конкретним прикладом виконання, який однак не є єдино можливим, але наочно демонструє можливість досягнення даною сукупністю ознак заданого технічного результату. Циліндровий замок, показаний на фіг. 1, містить корпус 1 з поздовжнім каналом 2, виконаним симетрично центральній осі 3 корпусу 1, в якому установлений поворотний вал 4 з можливістю обертання. Корпус 1 розділений перегородкою 5 на запірну частину 6 і виконавчу частину 7. З зовнішньої торцевої сторони корпусу 1 в кільцеву проточку 8 поздовжнього каналу 2 в упор радіальній розточці 9 установлена вставка 10, жорстко зафіксована до корпусу 1 щонайменше одним штифтом 11. З зовнішньої сторони вставка 10 має наскрізну замкову шпару 12 для входу ключа. Вставка 10 виконана у вигляді циліндричного стакана 13, зовнішні стінки якого суміщені з внутрішньою поверхнею поздовжнього каналу 2. На внутрішні стінки циліндричного стакана 13 вставки 10 за допомогою металообробки нанесені кільцеві заглиблення 14 у вигляді проточок 15 і розточок 16. Поворотний вал 4 складається із головки 17 та циліндрового бурта 18. Головка 17 поворотного вала 4 розміщена у запірній частині б між внутрішнім торцем 19 вставки 10 і перегородкою 5 і має паз 20 з торцевої сторони. Циліндровий бурт 18 поворотного вала 4 установлений у виконавчу частину 7 і маа наскрізний поздовжній паз 21. На бокову поверхню циліндрового бурта 18 установлена упорна втулка 22, що має головку 23 і бурт 24. Паралельно з стінкою перегородки 5 з сторони виконавчої частини 7 корпусу 1 жорстко установлений щонайменше один штифт - фіксатор 25. Головка 23 упорної втулки 22 з внутрішньої сторони має щонайменше один радіальний паз 26. В даному прикладі конкретної реалізації конструкції циліндрового замка (фіг. 1) указані два штифти-фіксатори 25, розміщені на одній осі, і відповідно два радіальних пази 26 головки 23 упорної втулки 22. Місцерозташування та розміри штифтів-фіксаторів 25 відповідають місцерозташуванню та розмірам радіальних пазів 26 головки 23 упорної втулки 22. Діаметр штифтів-фіксаторів 25, їх кількість та взаємне місцерозташування відносно один одного, а також відносно центральній осі корпусу 1 та відповідно ширина і глибина радіальних пазів 26, їх кількість та взаємне місцерозташування відносно один одного, а також відносно центральної осі 3 корпусу 1 є елементами, що визначають секретність замка. З сторони запірної частини 6 корпусу 1 установлена напрямна 27 ключа, що складається із округленого штиря 28, направленого в замкову шпару 12 і хвостової частини 29, яка установлена у паз 20 головки 17 поворотного вала 4 і зафіксована з останнім за допомогою, наприклад, штифта 30. З торцевої сторони головки 17 поворотного вала 4 через щонайменше один отвір 31 (в даному випадку на фіг. 1 представлено два отвори 31), що проходить(ять) через хвостову частину 29 і тіло поворотного вала 4, для штифта (або штифтів) 32 для зчеплення ключа і поворотного вала 4. З внутрішньої торцевої сторони корпусу 1 співвісно центральній осі 3 розміщений запірний вузол (зображений окремо па фіг. 7), що складається із запору 33, який жорстко закріплений задопомогою, наприклад, штифта 34 з циліндровим буртом 18 поворотного вала 4 та запірної планки 35 (на фіг. 1 не показана). Поворотний вал 4 має можливість обертання разом з запором 33 відносно центральної осі 3 під дією відповідного ключа в режимі відкривання або закривання циліндрового замка. Упорна втулка 22 підпружинена у осьовому напрямку пружиною 36, яка установлена між торцевими сторонами головки 23 упорної втулки 22 та фланцем 37, що установлений на циліндровому бурті 18 поворотного вала 4 і через накладну прокладку 38 в упор до торця 39 запору 33. Накладна прокладка 38 установлюється для забезпечення підбору поздовжнього розміру замка та розміру дверей або воріт, на які він установлюється. Через бурт 24 упорної втулки 22 перпендикулярно центральній осі 3 зафіксований штифт 40, який установлений у наскрізному поздовжньому пазу 21 циліндрового бурта 18 поворотного вала 4. Штифт 40 забезпечує можливість поздовжнього переміщення упорної втулки 22 з одночасною фіксацію її від обертання по поверхні циліндричного бурта 18 поворотного вала 4. Довжина цього поздовжнього переміщення упорної втулки 22 обмежена довжиною наскрізного пазу 21. 6 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2 зображений корпус 1 (показаний окремо без внутрішніх деталей механізму циліндрового замка). В одному із варіантів для фіксації циліндрового замка до дверей можливо використання штифтів або гвинтів, що закріплюються в отворах 41 корпусу 1. З сторони виконавчої частини 7 корпусу 1 просвердлені отвори 43, осі яких паралельні стінці 42 перегородки 5. Отвори 43 призначені для установлення в них штифтів-фіксаторів 25 для фіксації упорної втулки 22 від її повороту разом з поворотним валом 4 під дією пружини 36. На фіг. 3 зображений подовжній переріз та вигляд з торця вставки 10. На внутрішній стінці циліндрового стакана 13 вставки 10 виконані кільцеві заглиблення 14 у вигляді секторів 44 та 45. Кількість кільцевих заглиблень 14, розміри та форма (циліндрична, конічна та інша) проточок 15 і розточок 16, їх взаємне місцерозташування відносно один одного складають елементи секретності замка. Вставка 10 з зовнішньої сторони має наскрізну замкову шпару 12 для входу ключа. Конструкція вставки 10 забезпечує від несанкціонованого прямого доступу до механізму замка і зменшує можливість його несанкціонованого відкривання. На фіг. 4 зображені подовжній переріз та вигляд з торця поворотного вала 4, що має циліндрову головку 17, з торцевої сторони якої є паз 20, а на боковій поверхні - наскрізний отвір 46 для штифта 30. В паз 20 вставлена хвостова частина 29, напрямної 27 ключа, яка жорстко зафіксована штифтом 30 з поворотним валом 4. У центрі циліндрового бурта 18 поворотного вала 4 з сторони головки 17 є отвір 47, призначений для фіксації хвостової частини округленого штиря 28 напрямної 27 ключа. Циліндричний бурт 18 поворотного вала 4 має отвір 48 для його жорсткого закріплення із запором 33 за допомогою, наприклад, штифта 34. На фіг. 5 зображений подовжній переріз фланця 37, призначеного для фіксації пружини 36, а також для закріплення циліндрового замка до дверей, наприклад, гвинтами через отвори 49 і 50. На фіг. 6 зображений подовжній переріз та вигляд з торця напрямної 27 ключа циліндрового замка з округленим штирем 28 для спрямованого відцентрування ключа. Хвостова частина 29 напрямної 27 ключа зафіксована у пазу 20 циліндрової головки 17 поворотного вала 4, а хвостова частина 51 округленого штиря 28 зафіксована в отворі 47 циліндрового бурта 18 поворотного вала 4. Хвостова частина 29 напрямної 27 ключа має отвір (отвори) 52 для штифта (штифтів) 32 для зчеплення ключа і поворотного вала 4. Кількість штифтів 32 для зчеплення ключа і поворотного вала 4, їх діаметрів та взаємного місцерозташування відносно один одного, а також відносно центральної осі 3 також складають елементи секретності замка. На фіг.7 зображені зовнішній вигляд запорного вузла, що складається із запірної планки 53, запору 33 та поперечний переріз запору 33 циліндрового замка. Запірна планка 53 має наскрізний виріз 54, контур якого співпадає з контуром 55 запору 33. Запор 33 має отвір 56 для з'єднання з циліндровим буртом 18 поворотного вала 4 з допомогою штифта або гвинта 34. В даній конструкції циліндрового замка як запірний вузол можливе використання запірних вузлів іншої конструкції, наприклад на основі рейкової передачі (пара рейка - зубчаста шестірня), або накладна планка з поворотним фіксатором. На фіг. 8 зображений подовжній переріз та вигляд збоку упорної втулки 22, яка має два наскрізні отвори 57 для штифта 40, що з'єднує упорну втулку 22 та циліндровий бурт 18 поворотного вала 4. На фіг. 9 зображені поперечний та подовжній перерізи, вигляд збоку, зверху та знизу ключа. Ключ для циліндрового замка виконаний у вигляді поворотного ключа і складається із порожнистого циліндрового корпусу 58 з рукояткою 59 на одному кінці та захватом 60 Π-подібної форми на другому кінці. Захват 60 має прямокутну форму з округленими краями 61. На лівому і правому плечах захват 60 має виступи 62 у вигляді сходинок, краї 63 яких паралельні відповідним краям 61. Форма, кількість та розміри виступів 62 за висотою та шириною вибрані відповідно до форми, кількості та розмірів висоти та товщини кільцевих заглиблень 14 циліндрового стакана 13 вставки 10 циліндрового замка з урахуванням вибору конкретного режиму секретності. Захват 60 має наскрізні отвори 64, осі 65 яких паралельні центральній осі 66 ключа, а діаметри наскрізних отворів 64 та їх місцерозташування вибрані відповідно діаметрам та місцерозташуванню штифтів 32 для зчеплення ключа та поворотного вала 4 циліндрового 7 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 замка. Причому кількість наскрізних отворів 64, їх діаметри та місцерозташування також вибране з урахуванням вибору конкретного режиму секретності. Для підвищення рівня секретності циліндрового замка розміри проточок 15 і розточок 16 кільцевих заглиблень 14 сектору 44 та сектору 45, а також відповідно розміри виступів 62 на лівому і правому плечах захвату 60 ключа виконують нерівномірними. Осі наскрізних отворів 64 захвату 60 ключа співпадають з осями штифта 32 для зчеплення ключа та поворотного вала 4 циліндрового замка при повороті ключа на 90° відносно наскрізної замкової шпари 12 для входу ключа, що забезпечує неможливість прямого несанкціонованого доступу до механізмів запірної частини 6 замка та є також одним із елементів підвищення режиму секретності циліндрового замка. З торцевої сторони на лівому і правому плечах захват 60 має виступи 67, форми та розміри торців 68 яких співпадають за формою та розмірами пазу 20 циліндрової головки 17 поворотного вала 4, що забезпечує можливість переміщення виступів 67 ключа у паз 20 до упору у перегородку 5 з сторони запірної частини 6 корпусу 1 при відкриванні замка і переміщення до виходу із пазу 20 після закривання замка. Кількість, форма, та розміри виступів 67 (елементами вибору режиму секретності замка. Виступи 67 захвату 60 ключа мають півкільцеві упори 69 з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта 24 упорної втулки 22 та довжиною поздовжнього ходу упорної втулки 22 до повного виходу із зачеплення пазів 26 головки 23 упорної втулки 22 і штифтів-фіксаторів 25. На фіг. 10 зображені подовжній переріз заготівки вставки 10 та вигляди з обох торців вставки 10 після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований). На фіг. 10 показана послідовність операцій металообробки вставки 10. На першому етапі заготівка має кільцеві заглиблення 14, а на другому етапі, після металообробки, вставка 10 має заглиблення 14 у вигляді секторів 44 і 45. Причому сектори 44 та 45 з кільцевими заглибленнями 14 нарізані після металообробки так, що виступи 62 виходять із зчеплення з кільцевими заглибленнями 14 в положеннях ключа 0°- 90°, 180° -270°, 360°. Для пояснення відкривання/закривання циліндрового замка на фіг. 10 показана послідовність взаємодії ключа і циліндрового замка (позиції 1-3), яка буде пояснена в подальшому в процесі опису роботи циліндрового замка і відповідного ключа. На фіг. 11 зображені подовжній та поперечний переріз циліндрового замка (варіант для його використання з розсувними дверима). Дана конструкція циліндрового замка має два штифти-фіксатори 25, осі яких розташовані під кутом 90°, а головка 23 упорної втулки 22 з внутрішньої сторони має три радіальних пази 70, розташованих також під кутом 90° один відносно іншого. На внутрішніх стінках циліндрового стакана 13 вставки 10 сформовані кільцеві секторні заглиблення 71 розміщені під кутом 90. Вставка 10 може бути закріплена до корпусу 1, наприклад штифтами, як показано на фіг. 11. На фіг. 12 зображені зовнішній вигляд запірного вузла розсувних дверей, що має як запору гачкоподібний ригель 72, закріплений на одній із половин дверей, та фіксатор 73, установлений на другій половині дверей. Гачкоподібний ригель 72 жорстко зафіксований з допомогою штифта 74 до поворотного вала 4 і має можливість повороту разом з ним на кут 90°. На фіг. 13 зображені подовжній переріз заготівки вставки та вигляди з обох торців вставки після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований) (варіант для використання циліндрового замка з розсувними дверима). На фіг. 13 показана послідовність операцій металообробки вставки 10. На першому етапі заготівка має кільцеві заглиблення 14, а на другому етапі, після металообробки, вставка 10 має заглиблення 14 у вигляді сектору 75, виконаного під кутом 90º. Для пояснення відкривання/закривання циліндрового замка на фіг. 13 показана послідовність взаємодії ключа і циліндрового замка (позиції 1-3), яка буде пояснена в подальшому в процесі опису роботи циліндрового замка і відповідного ключа. На фіг. 14 зображений подовжній переріз та вигляд з торця напрямної 27 ключа для варіанту для розсувних дверей. Одно із плечей, наприклад плече 76 хвостової частини 29, має подовжену форму таку, що у зборі її бокова поверхня 77 розміщена в упор до внутрішньої поверхні запірної частини 6 корпусу 1. На фіг. 15 зображені зовнішній вигляд запірного вузла, який складається із запірної планки 53, запору 33 з симетричним контуром 78 та фіксаторами 79 та поперечний переріз запору 33. Фіксатори 79 установлюються на запірній планці 53 впритул до симетричного контуру 78 для обмеження обертання запору на кут більше 90°. 8 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 16 зображені поперечний та подовжній перерізи, вигляд збоку, зверху та знизу варіанта ключа, що має захват Г-подібної форми з одним плечем з виступом 67 і півкільцевим упором 69. Циліндровий замок з відповідним ключем працюють в наступний спосіб. При закриванні замка із зовнішнього боку дверей необхідно через наскрізну замкову шпару 12 вставити ключ (положення "Позиція 1" див. фіг. 10), причому округлений штир 28 напрямної 27 входить у внутрішню порожнину порожнистого циліндричного корпусу ключа для його відцентрування відносно центральної осі 3. Ключ за годинниковою стрілкою провертають до упору на куч 90° відносно його вихідного положення ("Позиція 2" див. фіг. 10). В даному положенні осі наскрізних отворів 64 захвату 60 ключа співпадають з осями штифтів 32 для зчеплення ключа та поворотного вала 4 циліндрового замка. Надалі здійснюють натискання ключа вперед вздовж центральної осі 3 ("Позиція 3" див. фіг. 10), штифти 32 для зчеплення ключа та поворотного вала 4 циліндрового замка входять в наскрізні отвори 64 захвату 60 ключа. Виступи 67 захвату 60 ключа повільно входять в паз 20 циліндрової головки 17 поворотного вала 4, а півкільцеві упори 69 захвату 60 ключа суміщаються з торцем бурта 24 упорної втулки 22 і входять у зазор між корпусом 1 і боковою поверхнею поворотного вала 4 і переміщують в осьовому напрямку упорну втулку 22. Штифт 40 переміщується у наскрізному пазу 21 циліндрового бурта 18, радіальні пази 26 головки 23 упорної втулки 22 виходять із зчеплення з штифтами-фіксаторами 25, а торець головки 23 упорної втулки 22 стискає пружину 36. Поступовий рух ключа і відповідно упорної втулки 22 здійснюється до упору торців 68 виступів 67 ключа в перегородку 5 з одночасним обмеженням руху штифта 40 разом з упорною втулкою 22 довжиною наскрізного пазу 21. В цьому крайньому положенні в поздовжньому напрямку ключа радіальні пази 26 упорної втулки 22 повністю виходять із зчеплення з штифтами-фіксаторами 25, що забезпечує можливість подальшого обертання ключа разом з поворотним валом 4 та відповідно запором 33. В цьому положенні виступи 62 ключа суміщаються з кільцевими заглибленнями 14, а саме з проточками 15 і розточками 16 секторів 44 та 45. В подальшому ключ повертають навколо центральної осі 3, при цьому разом з ним має можливість обертання поворотний нал 4 з жорстко зафіксованим запором 33. Подальший поворот ключа можливий тільки у разі повного співпадіння кількості кільцевих заглиблень 14 розмірів та форми (циліндрична, конічна та інша) проточок 15 і розточок 16, їх взаємного місцерозташування відносно один одного циліндрового замка та відповідно з кількістю, розмірами, формою та взаємним місцерозташуванням виступів 62 ключа, тому що поверхні кільцевих заглиблень 14 вступає в щільне прилягання до поверхонь виступів 62 з подальшим сковзанням одне відносно одного. Після повороту ключа за годинниковою стрілкою на 180° запор 33 також обертається на 180°, так що наскрізний виріз 54 з несиметричним контуром запірної планки 53 не співпадає з несиметричним контуром 55 запору 33, що дає можливість заблокувати двері або ворота шляхом блокування наскрізного вирізу 54 поверхнею запору 33, так що запірний вузол знаходиться у замкненому стані. Причому після обертання упорної втулки 22 разом з поворотним валом 4 на 180° радіальні пази 26 знову установлюється співвісно з штифтамифіксаторами 25. Після повороту ключа на 180° виступи 62 виходять із зчеплення з кільцевими заглибленнями 14 секторів 44 та 45, а упорна втулка 22 під дією пружини 36 зміщується у вихідне положення, причому радіальні пази 26 входять до упору в зчеплення з штифтамифіксаторами 25 і блокують можливість подальшого обертання упорної втулки 22 і відповідно поворотного вала 4 та запору 33. При цьому у результаті зміщення упорної втулки 22 під дією торцевої частини бурта 24 на півкільцеві упори 69 ключ виштовхується в запірну камеру 6, а штифти 32 для зчеплення ключа та поворотного вала 4 виходять із отворів 64. Після повороту на кут 90 ключ виймається із замкової шпари 12. Таким чином пронесе закривання замка є закінченим. Відкривання замка здійснюється аналогічно закриванню. Для розсувних дверей запропонований варіант циліндрового замка (фіг. 11 - фіг. 16). Особливостями даного варіанта замка є те, що відкривання його запорного елемента здійснюється з поворотом на 90°. Порядок відкривання та закривання замка аналогічний відкриванню та закриванню циліндрового замка вищеописаного першого варіанту. При закриванні замка із зовнішнього боку дверей необхідно через наскрізну замкову шпару 12 вставити ключ (див. фіг. 16) з захватом 60 Г-подібної форми (положення "Позиція 1" див. фіг. 9 UA 101026 U 5 10 15 20 25 30 35 40 45 13), причому округлений штир 28 напрямної 27 входить у внутрішню порожнину порожнистого циліндричного корпусу ключа для його відцентрування відносно центральної осі 3. Ключ провертають на кут 135° відносно його вихідного положення до упору в стінку виступу, на якій сформовані кільцеві заглиблення 14 ("Позиція 2" див. фіг. 13). Надалі здійснюють натискання ключа вперед вздовж центральної осі 3 ("Позиція 3" див. фіг. 13), штифт 32 для зчеплення ключа та поворотного вала 4 циліндрового замка входить в наскрізний отвір 64 захвату 60 ключа. Виступ 67 захвату 60 ключа повільно входить в паз 20 циліндрової головки 17 поворотного вала 4, а півкільцевий упор 69 захвату 60 ключа суміщаються з торцем бурта 24 упорної втулки 22 і входять у зазор між корпусом 1 і боковою поверхнею поворотного вала 4 і переміщують упорну втулку 22. Штифт 40 переміщується у наскрізному пазу 21 циліндрового бурта 18, радіальні пази 70 головки 23 упорної втулки 22 виходять із зчеплення з штифтамифіксаторами 25, а торець головки 23 упорної втулки 22 стискає пружину 36. Поступовий рух ключа і відповідно упорної втулки 22 здійснюється до упору торців 68 виступів 67 ключа в перегородку 5 з одночасним обмеженням руху штифта 40 разом з упорною втулкою 22 довжиною наскрізного пазу 21. В цьому крайньому положенні в поздовжньому напрямку ключа радіальні пази 70 упорної втулки 22 повністю виходять із зчеплення з штифтами-фіксаторами 25, що забезпечує можливість подальшого обертання ключа разом з поворотним валом 4 та відповідно запором 33. В цьому положенні виступи 62 ключа суміщаються з кільцевими заглибленнями 14, а саме з проточками 15 і розточками 16 сектору 71. В подальшому ключ повертають навколо центральної осі 3, при цьому має можливість обертання разом з поворотним валом 4 і з жорстко зафіксованим запором 33. Подальший поворот ключа можливий тільки у разі повного співпадіння кількості кільцевих заглиблень 14, розмірів та форми (циліндрична, конічна та інша) проточок 15 і розточок 16, їх взаємного місцерозташування відносно один одного циліндрового замка та відповідно з кількісно, розмірами, формою та взаємним місцерозташуванням виступів 62 ключа, тому що поверхні кільцевих заглиблень 14 вступає в щільне прилягання до поверхонь виступів 62 з подальшим сковзання одне відносно одного. Після повороту ключа на 90° запор 33 також обертається на 90°, так що наскрізний виріз 54 (див. фіг. 15) з симетричним контуром 78 запірної планки 53 не співпадає з симетричним контуром 55 запору 33, що дає можливість заблокувати двері або ворота шляхом блокування наскрізного вирізу 54 поверхнею запору 33, так що запірний вузол знаходиться у замкненому стані. Причому подальший поворот ключа разом з поворотним валом 4 упорною втулкою 22 та запором 33 фіксується фіксаторами 79, а кільцеві заглиблення 14 виходять із зчеплення з виступами 62, що забезпечує відведення ключа і після повороту на 135° за годинниковою стрілкою із замкової шпари 12. Відкривання замка здійснюється аналогічно закриванню. В даній конструкції циліндрового замка як запірний вузол можливе використання запірних вузлів іншої конструкції, наприклад з гачкоподібним ригелем 72, жорстко зафіксованим за допомогою штифта 74 до поворотного вала 4 і має можливість повороту разом з ним на кут 90°. Таким чином, даний циліндровий замок з відповідним ключем забезпечує підвищення рівня секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. Заявлена конструкція циліндрового замка технологічна, для її виготовлення в більшій мірі застосовується шляхом виготовлення та обробки на сучасному токарному та координатному верстатах, використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Циліндровий замок з відповідним ключем, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, який взаємодіє з фіксатором, та запірний вузол і ключ для циліндрового замка, виконаний у вигляді поворотного ключа, який відрізняється тим, що корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно з стінкою перегородки з сторони виконавчої частини, головка упорної втулки з внутрішньої сторони має щонайменше один радіальний паз, в запірній частині корпусу у кільцевій проточці поздовжнього каналу в упор до торцевої розточки установлена вставка, яка жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, зовнішні стінки якого суміщені з внутрішньою поверхнею поздовжнього каналу, а внутрішні стінки мають щонайменше одне 10 UA 101026 U 5 10 15 20 25 30 35 40 45 50 55 кільцеве заглиблення у вигляді проточок і розточок, вставка з зовнішньої сторони має наскрізну замкову шпару для входу ключа, поворотний вал складається із головки та бурта циліндрової форми, головка поворотного вала розміщена у запірній частині корпусу між внутрішнім торцем вставки і перегородкою і має паз з торцевої сторони, додатково введена напрямна ключа, що має округлений штир, направлений в замкову шпару з сторони запірної частини корпусу і хвостову частину, яка установлена у паз головки поворотного валу і жорстко з'єднана з поворотним валом, з торцевої сторони головки поворотного вала через щонайменше один отвір напрямної ключа установлений щонайменше один штифт для зчеплення ключа і поворотного вала, циліндровий бурт поворотного вала установлений у виконавчу частину корпусу і має наскрізний поздовжній паз, упорна втулка установлена на бокову поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу і з можливістю поздовжнього переміщення, запірний вузол розміщений з внутрішньої торцевої сторони корпусу співвісно центральній осі і складається із запору, співвісно і жорстко зафіксованого з поворотним валом з можливістю обертання з ним відносно центральної осі та запірної планки, жорстко зафіксованої на поверхні кріплення замка, причому запірна планка має наскрізний виріз, контур якого співпадає з контуром верхньої основи запору, ключ складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і захватом П-подібної форми в осьовому перерізі на другому кінці, причому захват при вигляді зверху з сторони рукоятки має прямокутну форму з округленими краями, на лівому і правому плечах захват має щонайменше один виступ у вигляді сходинки, край якого паралельний округленому краю захвату, причому розміри виступу за висотою та шириною вибрані відповідно до розмірів висоти та товщини щонайменше одного кільцевого заглиблення циліндрового стакана вставки замка, захват має щонайменше один наскрізний отвір, вісь якого паралельна центральній осі ключа, а діаметр отвору та місцерозташування вибрані відповідно до діаметра та місцерозташування щонайменше одного штифта для зчеплення ключа і поворотного вала замка, причому вісь щонайменше одного наскрізного отвору захвату співпадає з віссю щонайменше одного штифта для зчеплення ключа і поворотного вала циліндрового замка при повороті ключа на 90° відносно наскрізної замкової шпари для входу ключа, з торцевої сторони на лівому і правому плечах захват має щонайменше один виступ, форма та розміри торців якого співпадають з формою та розмірами пазу головки поворотного вала, що забезпечує можливість їх переміщення в паз до упору у перегородку з сторони запірної частини корпусу при відкриванні замка і переміщення до виходу із паза після закривання замка, виступи захвату мають півкільцеві упори з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта упорної втулки та довжиною поздовжнього ходу упорної втулки до повного виходу із зачеплення щонайменше одного паза головки упорної втулки і щонайменше одного штифта-фіксатора. 2. Циліндровий замок з відповідним ключем за п. 1, який відрізняється тим, що упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена між торцевими сторонами головки упорної втулки та фланцем, що установлений на циліндровому бурті поворотного вала і через накладну прокладку в упор до торця запору. 3. Циліндровий замок з відповідним ключем за пп. 1-2, який відрізняється тим, що має штифт, установлений перпендикулярно центральній осі корпусу через бурт упорної втулки та наскрізний поздовжній паз циліндрового бурта поворотного вала з можливістю поздовжнього переміщення вищеуказаного штифта в наскрізному поздовжньому пазу, причому довжина цього переміщення обмежена довжиною наскрізного поздовжнього паза. 4. Циліндровий замок з відповідним ключем за пп. 1-3, який відрізняється тим, що місцерозташування та розміри щонайменше одного штифта-фіксатора відповідає місцерозташуванню та розмірам щонайменше одного радіального паза головки упорної втулки. 5. Циліндровий замок з відповідним ключем за пп. 1-4, який відрізняється тим, що хвостова частина напрямної ключа жорстко з'єднана з головкою поворотного вала штифтом. 6. Циліндровий замок з відповідним ключем за пп. 1-5, який відрізняється тим, що щонайменше одне кільцеве заглиблення на внутрішній стінці циліндрового стакана вставки виконане секторно. 7. Циліндровий замок з відповідним ключем за п. 1, який відрізняється тим, що ключ має захват Г-подібної форми в осьовому перерізі з одним плечем з виступом і півкільцевим упором. 8. Циліндровий замок з відповідним ключем за п. 7, який відрізняється тим, що головка упорної втулки з внутрішньої сторони має радіальні пази, розташовані під кутом 90° один відносно одного, а щонайменше одне кільцеве заглиблення на внутрішній стінці циліндрового стакана вставки виконане секторно під кутом 90º. 11 UA 101026 U 5 9. Циліндровий замок з відповідним ключем за пп. 7-8, який відрізняється тим, що запірний вузол має фіксатори запору, установлені на запірній планці для обмеження обертання запору на кут більш ніж 90º . 10. Циліндровий замок з відповідним ключем за пп. 7-9, який відрізняється тим, що має запор для розсувних дверей, який складається із гачкоподібного ригеля, закріпленого на одній з половин дверей та жорстко з'єднаного з поворотним валом з можливістю повороту на 90°, та фіксатор, установлений на другій половині дверей. 12 UA 101026 U 13 UA 101026 U 14 UA 101026 U 15 UA 101026 U 16 UA 101026 U 17 UA 101026 U 18 UA 101026 U 19 UA 101026 U 20 UA 101026 U 21 UA 101026 U 22 UA 101026 U 23 UA 101026 U 24 UA 101026 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
