Спосіб зробити об’єкт безпечним і відповідний об’єкт

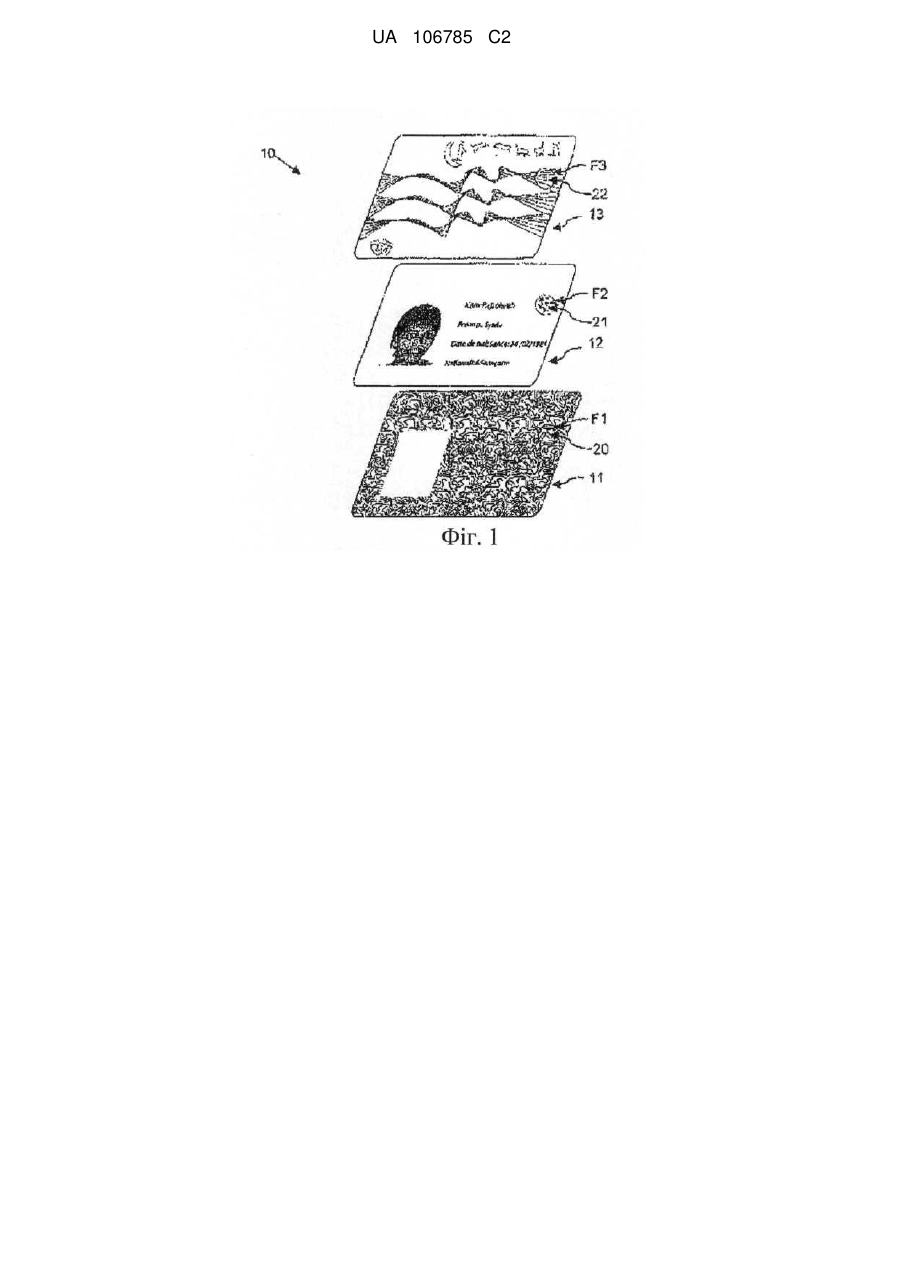

Реферат: Винахід стосується, особливо, способу зробити об'єкт безпечним, що включає етапи, які полягають в: створенні багатошарового графічного підпису (23) шляхом накладання, при частковій або повній прозорості, першого випадкового графічного елемента (20) на першому шарі (11) і другого графічного елемента (21) на другому шарі (12), і збереженні згаданого графічного підпису на або в об'єкті (10). Спосіб, згідно з винаходом, істотно відрізняється тим, що: взаємне розташування першого графічного елемента (20) і другого графічного елемента (21) є випадковим. UA 106785 C2 (12) UA 106785 C2 UA 106785 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується галузі, яка стосується того, як зробити об'єкти безпечними, в тому числі, в необов'язковому порядку, перевірки і аутентифікації останнього. Більш точно, винахід стосується, згідно з першою з його задач, способу зробити об'єкт безпечними, що містить етапи, які полягають в: - створенні багатошарового графічного підпису шляхом накладання, при частковій або повній прозорості, першого графічного елемента на першому шарі і другого графічного елемента на другому шарі, з яких щонайменше один графічний елемент містить випадковий графічний елемент, і - збереженні згаданого графічного підпису на або в об'єкті. Згідно з винаходом спосіб істотно відрізняється тим, що: - взаємне розташування першого графічного елемента і другого графічного елемента є випадковим. Внаслідок цієї особливості, графічний підпис є унікальним. Переважно, створення багатошарового графічного підпису також містить накладання при частковій або повній прозорості третього графічного елемента на третьому шарі, відмінному від першого і другого шарів, взаємне розташування згаданого третього графічного елемента і згаданого першого графічного елемента і/або згаданого другого графічного елемента є випадковим, згаданий третій графічний елемент має можливість містити випадковий графічний елемент. Внаслідок цієї особливості, об'єкт, що має графічний підпис, надзвичайно безпечний. Тому багатошаровий графічний підпис згідно з винаходом містить накладання щонайменше двох графічних елементів. Кожний графічний елемент містить, наприклад, щонайменше один з наступних елементів: набір ліній або точок, набір малюнків, гербів, логотипів, набір зображень в кольорі/рівнях сірого, набір голографічних ефектів, набір ефектів деметалізації. У одному варіанті втілення етап збереження містить етап, що полягає в приєднанні згаданого багатошарового графічного підпису до згаданого об'єкта або у вбудовуванні згаданого багатошарового графічного підпису в згаданий об'єкт. Це дозволяє зробити об'єкт безпечним: з цілого блоку останнього під час його виробництва шляхом приєднання, наприклад, в формі етикетки, або інакше також використовуючи його упаковку. Наприклад, в одному варіанті втілення згаданий об'єкт є багатошаровим об'єктом, включення згаданого багатошарового графічного підпису в згаданий об'єкт виконується в щонайменше одному з шарів згаданого об'єкта. У одному варіанті втілення кожний шар підпису є відповідним шаром згаданого об'єкта. Переважно, спосіб також містить етапи, що полягають в: - виконанні першої фотографії багатошарового графічного підпису, - обчисленні першого цифрового підпису згаданої фотографії і збереженні згаданого цифрового підпису в базі даних так, щоб становити щонайменше одну частину контрольного цифрового підпису, і - збереження в згаданій базі даних цифрового або буквено-цифрового ідентифікатора, що відповідає згаданому першому цифровому підпису. Цифровий або буквено-цифровий ідентифікатор може залежати або може бути незалежним від об'єкта або від підпису. Цифровий або буквено-цифровий ідентифікатор дозволяє індексувати цифровий підпис. Відповідно, це може бути індекс, послідовний номер збереження, або він може відповідати щонайменше одному відмітному або номінативному елементу об'єкта. Це дозволяє провести подальшу перевірку автентичності об'єкта. Переважно, перша фотографія багатошарового графічного підпису виконується під час виробництва об'єкта, наприклад, за допомогою датчика на основі приладу із зарядовим зв'язком (CCD), так, що цифровий контрольний підпис створюється по першій фотографії до того, як об'єкт буде проданий. Переважно, спосіб також містить етапи, які полягають в: - створенні графічного ідентифікатора, опційно багатошарового ідентифікатора, по фотографії накладеної сукупності згаданих першого графічного елемента і другого графічного елемента, і згаданого третього графічного елемента, якщо він існує; і/або по згаданому щонайменше одному відмітному або номінативному елементу об'єкта, і - збереженні згаданого графічного ідентифікатора на або в об'єкті, опційно на одному з шарів згаданого багатошарового підпису. 1 UA 106785 C2 5 10 15 20 25 30 35 40 45 50 55 Це дозволяє знову зробити об'єкт безпечним і зробити обробку по його перевірці простішим. Наприклад, графічний ідентифікатор є двовимірним матричним штрих-кодом. У одному варіанті втілення згаданий графічний ідентифікатор друкується на одному з шарів згаданого багатошарового підпису. Переважно, спосіб також містить етапи, що полягають в: - створенні другої цифрової фотографії багатошарового графічного підпису об'єкта, - обчисленні другого цифрового підпису згаданої фотографії, - порівнянні першого і другого цифрових підписів і - аутентифікація або ні графічного підпису залежно від результату порівняння. Переважно, друга цифрова фотографія багатошарового графічного підпису виконується після виробництва об'єкта так, щоб другий цифровий підпис був створений після того, як об'єкт проданий. Переважно, порівняння першого і другого цифрових підписів містить етапи, що полягають в: - зчитуванні графічного ідентифікатора, - витяганні з нього відповідного цифрового ідентифікатора і - виборі відповідного контрольного цифрового підпису. Це дозволяє збільшити швидкість обробки, а тому полегшити перевірку автентичності об'єкта. До вигоди, спосіб також містить етап визначення типу підпису/об'єкта. Винахід також стосується комп'ютерної програми, що містить інструкції коду програми для виконання етапів способу, як визначено вище, коли згадана програма виконується на комп'ютері. Згідно з іншою з його задач, винахід стосується захищеного об'єкта, що містить: - багатошаровий графічний підпис, виконаний шляхом накладання при частковій або повній прозорості першого випадкового графічного елемента на першому шарі і другого графічного елемента на другому шарі, збереженого на або в згаданому об'єкті, з яких щонайменше один графічний елемент переважно містить випадковий графічний елемент. Згідно з винаходом, об'єкт істотно відрізняється тим, що взаємне розташування першого графічного елемента і другого графічного елемента є випадковим. Переважно, об'єкт також містить третій графічний елемент, який може містити випадковий графічний елемент, на третьому шарі, відмінному від першого шару і другого шару, при цьому взаємне розташування згаданого третього графічного елемента і згаданого першого графічного елемента і/або згаданого другого графічного елемента є випадковим. У одному варіанті втілення об'єкт також містить графічний ідентифікатор, опційно багатошаровий графічний ідентифікатор, по фотографії накладеного збирання згаданих першого графічного елемента і другого графічного елемента і згаданого третього графічного елемента, якщо він існує; і/або по згаданому щонайменше одному відмітному або номінативному елементу об'єкта. Графічний ідентифікатор дозволяє однозначно указати захищений об'єкт в базі даних на основі його відповідного цифрового ідентифікатора для аутентифікація згаданого об'єкта. До вигоди, згаданий графічний ідентифікатор друкується на одному з шарів згаданого багатошарового підпису, переважно в формі двовимірного матричного штрих-коду. У одному варіанті втілення згаданий об'єкт є багатошаровим об'єктом, в якому один з шарів підтримує або містить перший графічний елемент, інший шар підтримує або містить другий графічний елемент, і опційно ще один шар, якщо він існує, підтримує або містить третій графічний елемент. У одному варіанті втілення об'єкт і графічний підпис містять одне і те ж число шарів так, щоб кожний шар підпису був відповідним шаром згаданого об'єкта. У одному варіанті втілення об'єкт також містить упаковку, в якій шар або один з шарів є першим шаром, другим шаром або третім шаром, якщо він існує. Винахід гарантує унікальність і невідтворюваність підпису і, отже, безпеку об'єкта. Зокрема, навіть при тому, що теоретично можливо регенерувати на комп'ютері такий же код (такий же графічний елемент(и)) і передрукувати його на об'єкті, через механічні допуски використовуваних процесів цей/ці графічний елемент(и) ніколи не буде розташовуватися в точно тому ж самому місці, що на практиці робить відтворення підпису фактично неможливим. Винахід також має ту перевагу, що для асоціації підпису з об'єктом можна не вимагати використання матеріалів, які є екзогенними до згаданого об'єкта. Тому її довговічність така ж, як у об'єкта, з яким такий підпис не пов'язаний. 2 UA 106785 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інші особливості і переваги даного винаходу стануть зрозуміліше при зчитуванні нижченаведеного опису, приведеного як ілюстративний і не обмежуючий приклад і виконаного з посиланнями на прикладені фігури, на яких: - фіг. 1 показує зображення у розібраному вигляді одного варіанту втілення об'єкта типу посвідчення особи згідно з винаходом, - фіг. 2A показує варіант втілення графічного підпису згідно з винаходом, - фіг. 2B показує варіант втілення об'єкта, що містить графічний підпис і графічний ідентифікатор згідно з винаходом, - фіг. 2C показує великим планом один варіант втілення графічного підпису і графічного ідентифікатора згідно з винаходом, - фіг. 3А-3H показують варіанти втілення випадкових графічних елементів згідно з винаходом, - фіг. 4 показує один варіант втілення способу згідно з винаходом, і - фіг. 5 показує один варіант втілення графічного підпису згідно з винаходом для аутентифікації об'єкта. Для більшої зрозумілості даного опису по суті буде описаний варіант втілення, в якому об'єкт 10, який треба зробити безпечним, є багатошаровим об'єктом, в цьому випадку документом, наприклад, офіційним документом (карткою), що засвідчує особистість, в який вбудований багатошаровий підпис 23 згідно з винаходом. Фахівці в даній галузі техніки можуть перенести цей варіант втілення на інші багатошарові об'єкти з частковими шарами, в яких багатошаровий графічний підпис згідно з винаходом створюється на щонайменше одному з часткових шарів; і/або ще на об'єкти, що містять упаковку, в яких упаковка формує щонайменше один з шарів. "Частковий шар" означає шар, поверхня якого знаходиться нижче ніж поверхня об'єкта, на яку остання накладена, наприклад, етикетка. У випадку документа або багатошарової картки, об'єкт 10 звичайно містить перший шар 11, що називається базовим шаром, на якому друкується перше графічне зображення, наприклад, в формі гільоширних візерунків (патернів) (фіг. 1). Наприклад, для посвідчення особи картка складається з сукупності декількох шарів, які виробляються незалежно. Перший шар звичайно друкується з використанням офсетного друку, трафаретного друку або інших способів друку, що використовуються для створення графічних зображень для забезпечення безпеки. Під час виробництва незалежні шари збираються в друкарські форми, що містять, наприклад, 24 або 48 карток, і кожна картка потім індивідуально вирізається. До першого шару 11 приєднується другий шар 12, наприклад, зроблений з полікарбонату, що наприклад, має можливість персоналізації за допомогою лазерної маркування, на якому друкується друге графічне зображення, відмінне від першого графічного зображення. У випадку посвідчення особи друге графічне зображення друкується під час етапу персоналізації картки, коли картка вже зібрана. У одному варіанті втілення до цього другого шару приєднується третій шар 13, що використовується опційно для захисту, на якому може бути нанесено або надруковано третє графічне зображення, в цьому випадку оптикозмінний елемент. "Оптикозмінний" означає елемент, у якого щонайменше один з його аспектів змінюється, коли він піддається відносному руху відносно лінії прямої видимості спостерігача (людини, камери). Відносний рух може бути поступальним і/або обертальним відносно горизонтальної осі (осі X), відносно вертикальної осі (осі Y) і/або обертанням в площині захищеного об'єкта (вісь Z). Зміни зовнішнього вигляду можуть особливо стосуватися всіх або деяких з наступних елементів: - зміна кольору залежно від орієнтації, - зміна кута огляду 3D голограми, - переміщення елемента зображення, - зміна зовнішнього вигляду зображення, - зникнення одного зображення і заміна іншим - і т. д. Згідно з винаходом, графічний підпис 23 є багатошаровим підписом. Кожний графічний елемент 20, 21, 22 багатошарових графічних підписів міститься у відповідному графічному вікні F1, F2, F3, форма і розміри вікон F1, F2, F3 переважно ідентичні одне одному. Таким чином, графічний підпис в рамках даного винаходу є графічним зображенням, що є результатом накладання згаданих вікон шляхом часткової або повної прозорості одного набору графічних елементів, розподілених по множині шарів, як зображено на фіг. 2. Графічні вікна відповідають, наприклад, всієї або частини однієї сторони об'єкта 10. 3 UA 106785 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для спрощення даного опису буде описаний тільки варіант втілення, в якому кожний шар містить відповідний унікальний графічний елемент. Тому є щонайменшеодин перший елемент 20 графічного підпису на першому шарі 11 і щонайменше один другий елемент 21 графічного підпису на другому шарі 12. Перший елемент 20 графічного підпису може бути попередньо заданим графічним елементом (зображенням, логотипом або іншим елементом) або випадковим графічним елементом. "Випадковий графічний елемент" означає, в даному графічному вікні, графічне зображення, що містить сукупність з щонайменше одного графічного елемента, у якого щонайменше одна з наступних характеристик кожного елемента випадкова: форма, патерн, колір(кольори) або рівні сірого, положення в графічному вікні, розмір. Кількість унікальних елементів, які генеруються алгоритмом, що використовується для створення випадкового графічного елемента, переважно більша мільйона. Об'єктом, що аналізується для перевірки/аутентифікації підпису, є весь патерн, отриманий накладанням шарів. Сам патерн повністю друкується з позиційним допуском відносно друкарського середовища/носія, які представляють шари, з яких щонайменше один переважно містить щонайменше один фіксований (невипадковий) елемент, який може бути проаналізований. Таким чином, комбінація випадкового графічного елемента, що генерується алгоритмом, і елемента з випадковим позиціонуванням графічних вікон F1, F2, F3 (див. нижче) забезпечує реальне джерело випадковості в повному патерні для аналізу, тобто в графічному підписі 23. Алгоритм нижче є базовим прикладом випадкової генерації, в цьому випадку псевдовипадкової генерації. 1. Створення радіальної матриці (фіг. 3А, 3B), циркулярної матриці (фіг. 3C, 3D), квадратної або прямокутної матриці (фіг. 3E, 3F), стільникової матриці (фіг. 3G, 3H) або будь-якої форми, розміченої координатною сіткою заздалегідь заданої форми: квадратної, трикутної, радіальної і т. д. 2. Визначення випадкового числа N патернів, яке містить графічний підпис (наприклад, що генерується функцією RAND (), доданою до діапазону, що звичайно дорівнює від 10 до 30). Як чисто ілюстративний приклад патерни є багатокутниками (фіг. 3B, 3D, 3F, 3H). 3. Визначення місцеположення N патернів на координатній сітці, визначеній вибраною матрицею; координата кожного патерна Mi дається формулою: (XMi; YMi)=(RAND(1; Xmax); RAND (1; Ymax)), де Xmax є горизонтальним розміром дискретної таблиці. Ymax є вертикальним розміром. Для кожного патерна Mi можна визначити випадковий розмір між заздалегідь заданими межами (tmin
