Свердловинне устаткування для виробки запасів вуглеводнів

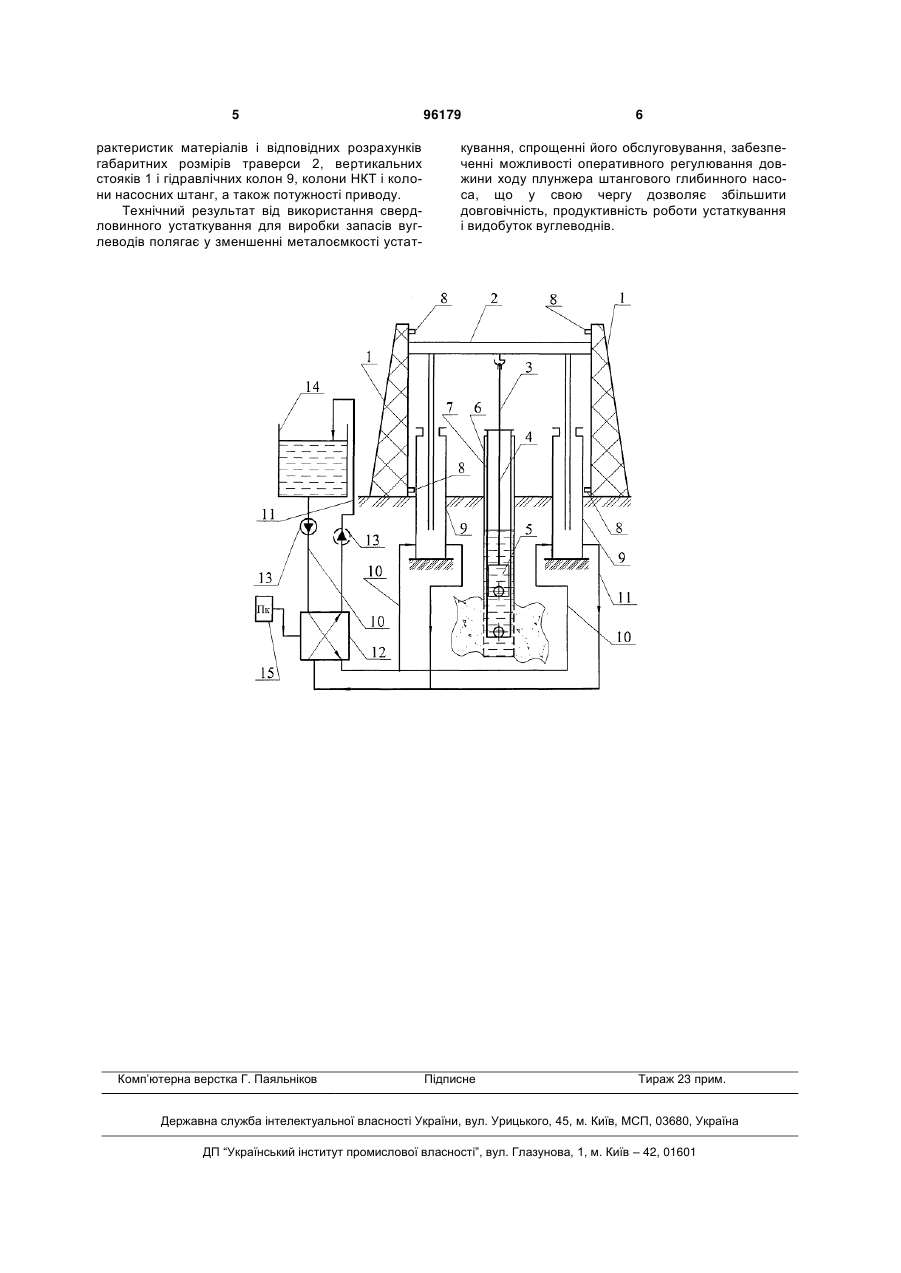

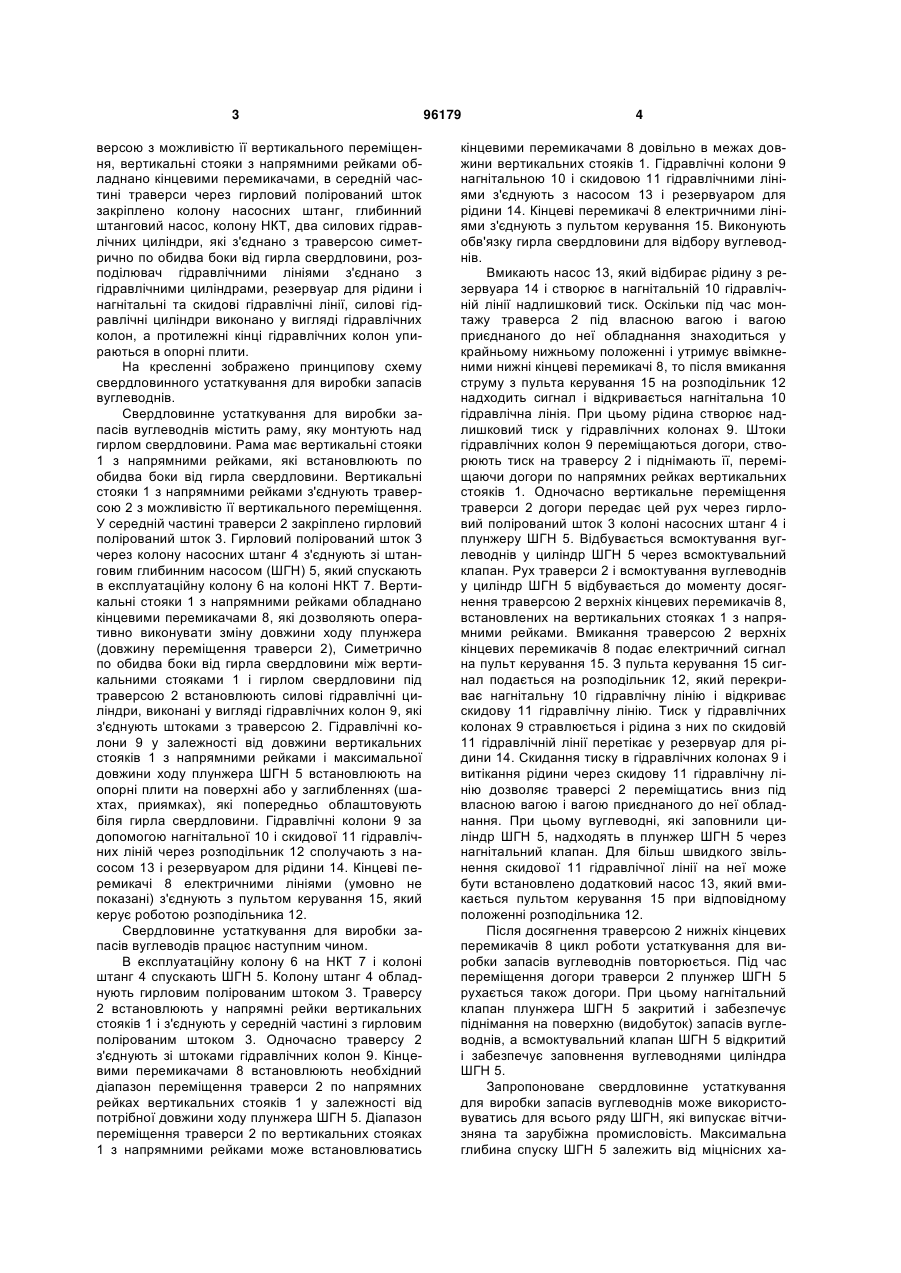

Свердловинне устаткування для виробки запасів вуглеводнів, що містить раму, змонтовану на 3 версою з можливістю її вертикального переміщення, вертикальні стояки з напрямними рейками обладнано кінцевими перемикачами, в середній частині траверси через гирловий полірований шток закріплено колону насосних штанг, глибинний штанговий насос, колону НКТ, два силових гідравлічних циліндри, які з'єднано з траверсою симетрично по обидва боки від гирла свердловини, розподілювач гідравлічними лініями з'єднано з гідравлічними циліндрами, резервуар для рідини і нагнітальні та скидові гідравлічні лінії, силові гідравлічні циліндри виконано у вигляді гідравлічних колон, а протилежні кінці гідравлічних колон упираються в опорні плити. На кресленні зображено принципову схему свердловинного устаткування для виробки запасів вуглеводнів. Свердловинне устаткування для виробки запасів вуглеводнів містить раму, яку монтують над гирлом свердловини. Рама має вертикальні стояки 1 з напрямними рейками, які встановлюють по обидва боки від гирла свердловини. Вертикальні стояки 1 з напрямними рейками з'єднують траверсою 2 з можливістю її вертикального переміщення. У середній частині траверси 2 закріплено гирловий полірований шток 3. Гирловий полірований шток 3 через колону насосних штанг 4 з'єднують зі штанговим глибинним насосом (ШГН) 5, який спускають в експлуатаційну колону 6 на колоні НКТ 7. Вертикальні стояки 1 з напрямними рейками обладнано кінцевими перемикачами 8, які дозволяють оперативно виконувати зміну довжини ходу плунжера (довжину переміщення траверси 2), Симетрично по обидва боки від гирла свердловини між вертикальними стояками 1 і гирлом свердловини під траверсою 2 встановлюють силові гідравлічні циліндри, виконані у вигляді гідравлічних колон 9, які з'єднують штоками з траверсою 2. Гідравлічні колони 9 у залежності від довжини вертикальних стояків 1 з напрямними рейками і максимальної довжини ходу плунжера ШГН 5 встановлюють на опорні плити на поверхні або у заглибленнях (шахтах, приямках), які попередньо облаштовують біля гирла свердловини. Гідравлічні колони 9 за допомогою нагнітальної 10 і скидової 11 гідравлічних ліній через розподільник 12 сполучають з насосом 13 і резервуаром для рідини 14. Кінцеві перемикачі 8 електричними лініями (умовно не показані) з'єднують з пультом керування 15, який керує роботою розподільника 12. Свердловинне устаткування для виробки запасів вуглеводів працює наступним чином. В експлуатаційну колону 6 на НКТ 7 і колоні штанг 4 спускають ШГН 5. Колону штанг 4 обладнують гирловим полірованим штоком 3. Траверсу 2 встановлюють у напрямні рейки вертикальних стояків 1 і з'єднують у середній частині з гирловим полірованим штоком 3. Одночасно траверсу 2 з'єднують зі штоками гідравлічних колон 9. Кінцевими перемикачами 8 встановлюють необхідний діапазон переміщення траверси 2 по напрямних рейках вертикальних стояків 1 у залежності від потрібної довжини ходу плунжера ШГН 5. Діапазон переміщення траверси 2 по вертикальних стояках 1 з напрямними рейками може встановлюватись 96179 4 кінцевими перемикачами 8 довільно в межах довжини вертикальних стояків 1. Гідравлічні колони 9 нагнітальною 10 і скидовою 11 гідравлічними лініями з'єднують з насосом 13 і резервуаром для рідини 14. Кінцеві перемикачі 8 електричними лініями з'єднують з пультом керування 15. Виконують обв'язку гирла свердловини для відбору вуглеводнів. Вмикають насос 13, який відбирає рідину з резервуара 14 і створює в нагнітальній 10 гідравлічній лінії надлишковий тиск. Оскільки під час монтажу траверса 2 під власною вагою і вагою приєднаного до неї обладнання знаходиться у крайньому нижньому положенні і утримує ввімкненими нижні кінцеві перемикачі 8, то після вмикання струму з пульта керування 15 на розподільник 12 надходить сигнал і відкривається нагнітальна 10 гідравлічна лінія. При цьому рідина створює надлишковий тиск у гідравлічних колонах 9. Штоки гідравлічних колон 9 переміщаються догори, створюють тиск на траверсу 2 і піднімають її, переміщаючи догори по напрямних рейках вертикальних стояків 1. Одночасно вертикальне переміщення траверси 2 догори передає цей рух через гирловий полірований шток 3 колоні насосних штанг 4 і плунжеру ШГН 5. Відбувається всмоктування вуглеводнів у циліндр ШГН 5 через всмоктувальний клапан. Рух траверси 2 і всмоктування вуглеводнів у циліндр ШГН 5 відбувається до моменту досягнення траверсою 2 верхніх кінцевих перемикачів 8, встановлених на вертикальних стояках 1 з напрямними рейками. Вмикання траверсою 2 верхніх кінцевих перемикачів 8 подає електричний сигнал на пульт керування 15. З пульта керування 15 сигнал подається на розподільник 12, який перекриває нагнітальну 10 гідравлічну лінію і відкриває скидову 11 гідравлічну лінію. Тиск у гідравлічних колонах 9 стравлюється і рідина з них по скидовій 11 гідравлічній лінії перетікає у резервуар для рідини 14. Скидання тиску в гідравлічних колонах 9 і витікання рідини через скидову 11 гідравлічну лінію дозволяє траверсі 2 переміщатись вниз під власною вагою і вагою приєднаного до неї обладнання. При цьому вуглеводні, які заповнили циліндр ШГН 5, надходять в плунжер ШГН 5 через нагнітальний клапан. Для більш швидкого звільнення скидової 11 гідравлічної лінії на неї може бути встановлено додатковий насос 13, який вмикається пультом керування 15 при відповідному положенні розподільника 12. Після досягнення траверсою 2 нижніх кінцевих перемикачів 8 цикл роботи устаткування для виробки запасів вуглеводнів повторюється. Під час переміщення догори траверси 2 плунжер ШГН 5 рухається також догори. При цьому нагнітальний клапан плунжера ШГН 5 закритий і забезпечує піднімання на поверхню (видобуток) запасів вуглеводнів, а всмоктувальний клапан ШГН 5 відкритий і забезпечує заповнення вуглеводнями циліндра ШГН 5. Запропоноване свердловинне устаткування для виробки запасів вуглеводнів може використовуватись для всього ряду ШГН, які випускає вітчизняна та зарубіжна промисловість. Максимальна глибина спуску ШГН 5 залежить від міцнісних ха 5 рактеристик матеріалів і відповідних розрахунків габаритних розмірів траверси 2, вертикальних стояків 1 і гідравлічних колон 9, колони НКТ і колони насосних штанг, а також потужності приводу. Технічний результат від використання свердловинного устаткування для виробки запасів вуглеводів полягає у зменшенні металоємкості устат Комп’ютерна верстка Г. Паяльніков 96179 6 кування, спрощенні його обслуговування, забезпеченні можливості оперативного регулювання довжини ходу плунжера штангового глибинного насоса, що у свою чергу дозволяє збільшити довговічність, продуктивність роботи устаткування і видобуток вуглеводнів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
