Пристрій для фільтрування рідин та відповідний фільтрувальний елемент

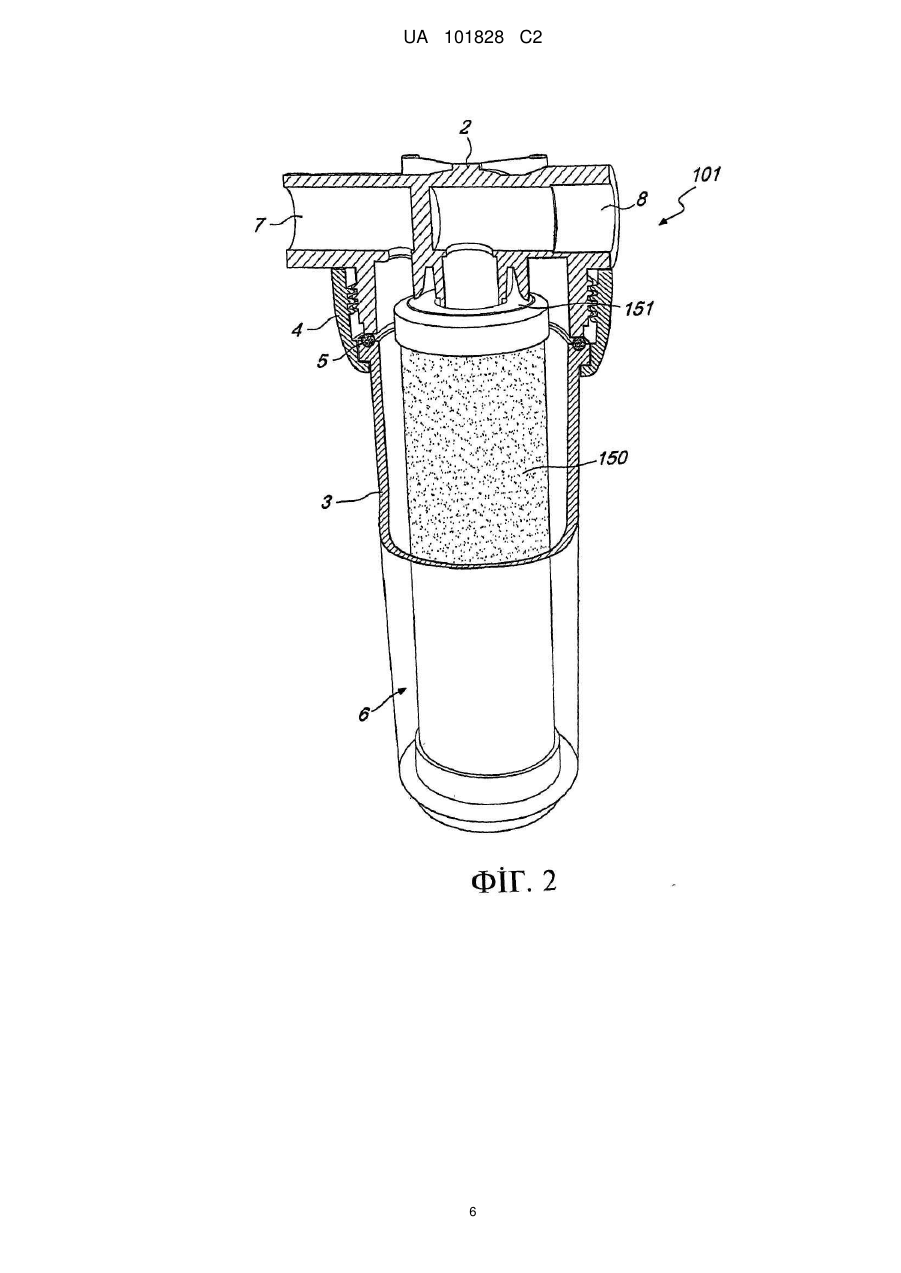

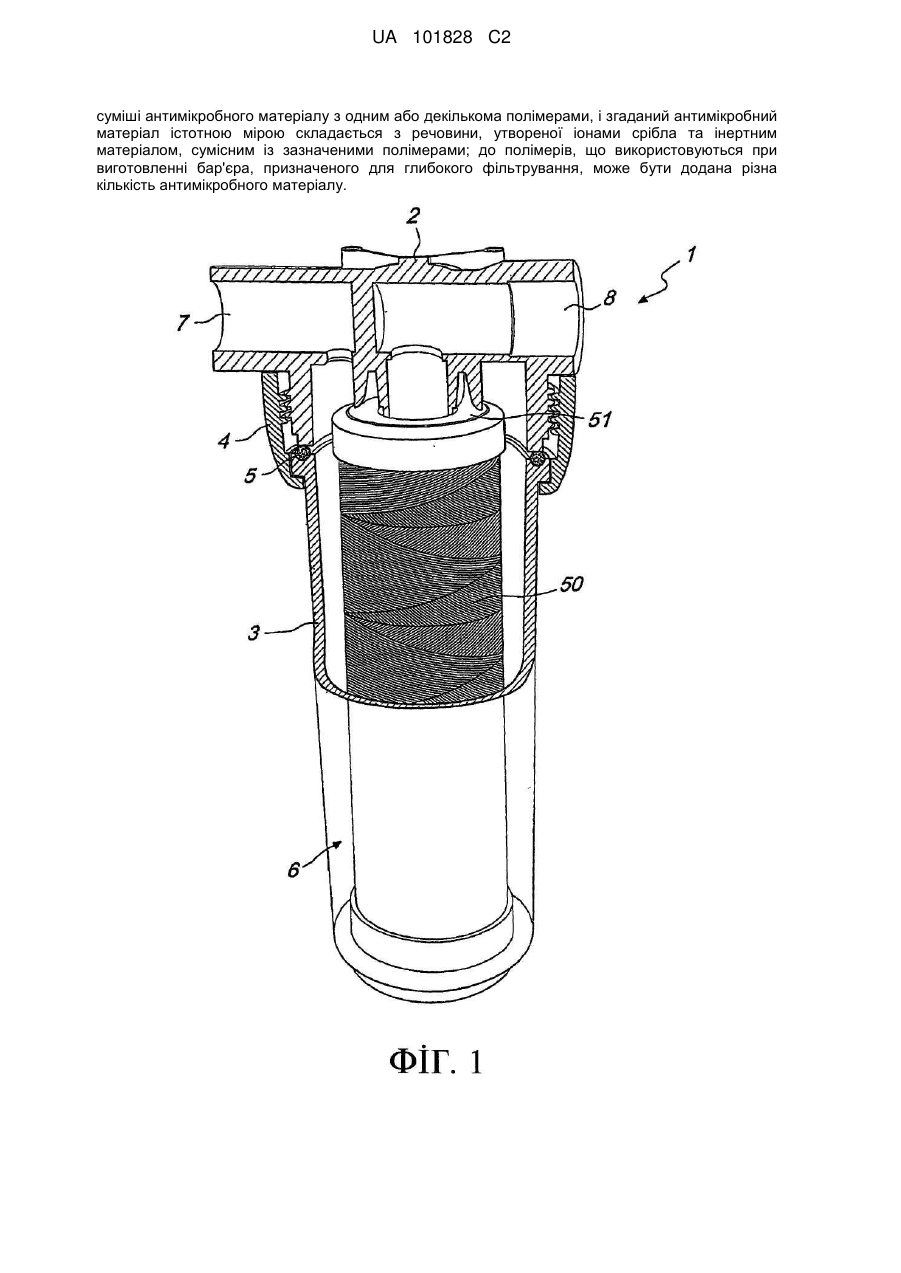

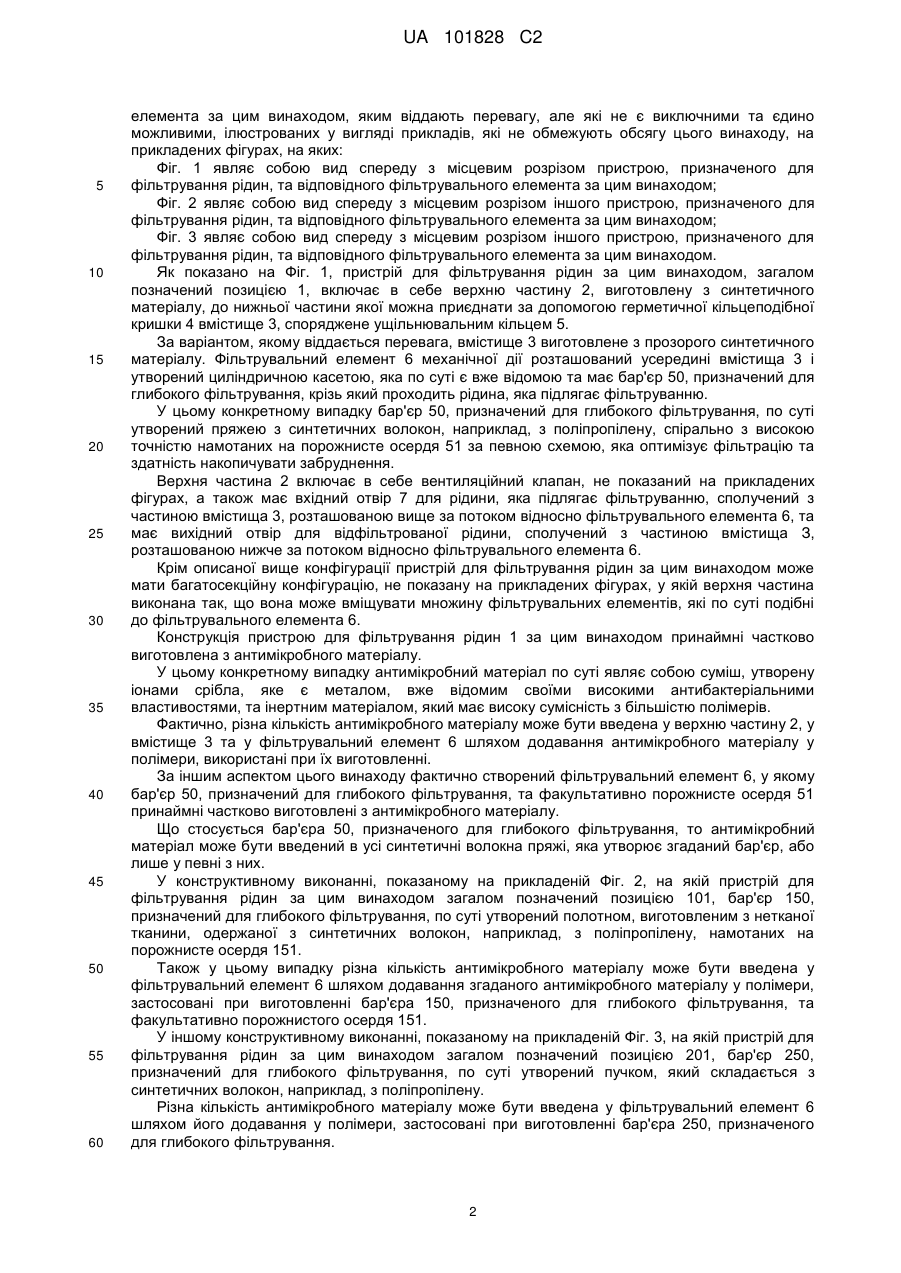

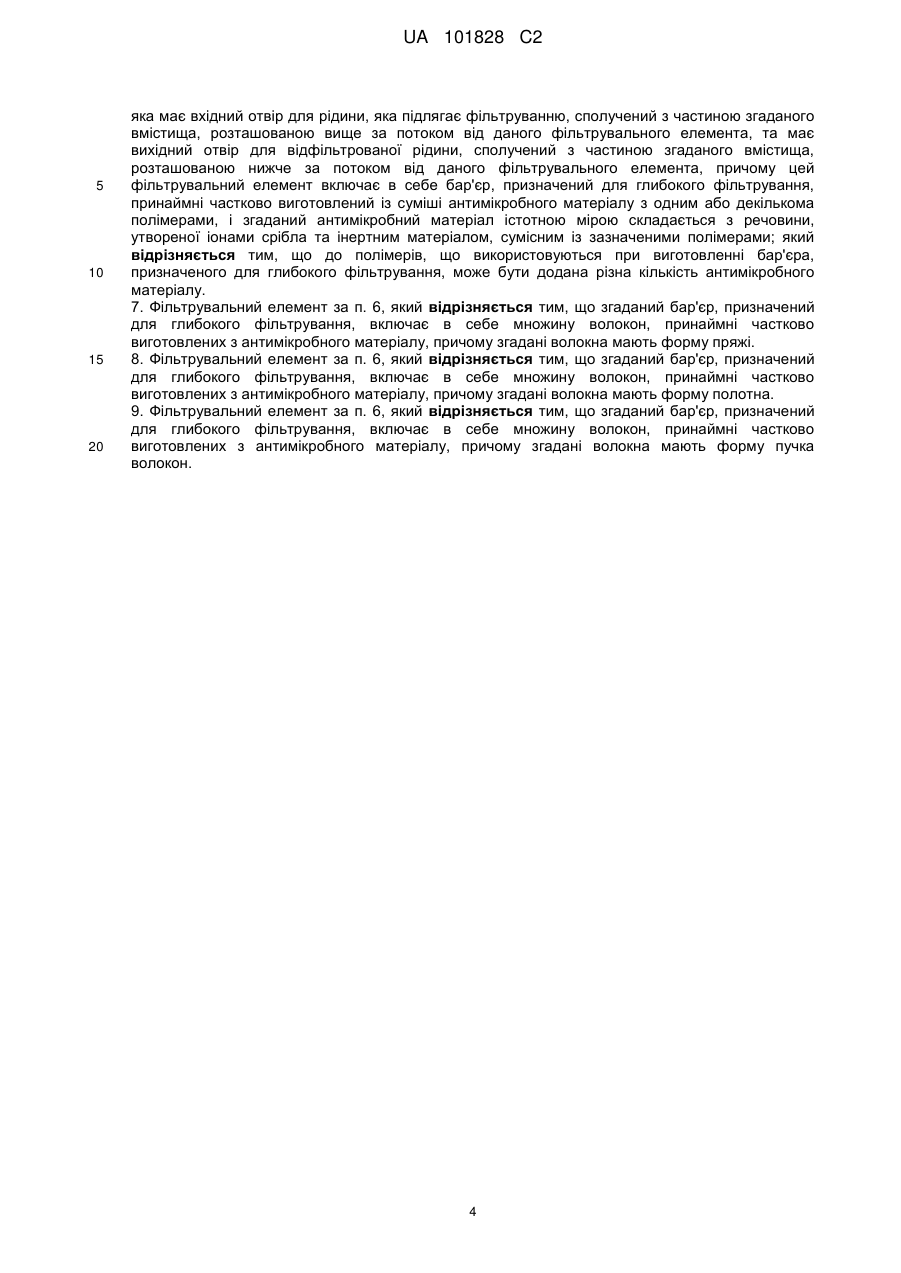

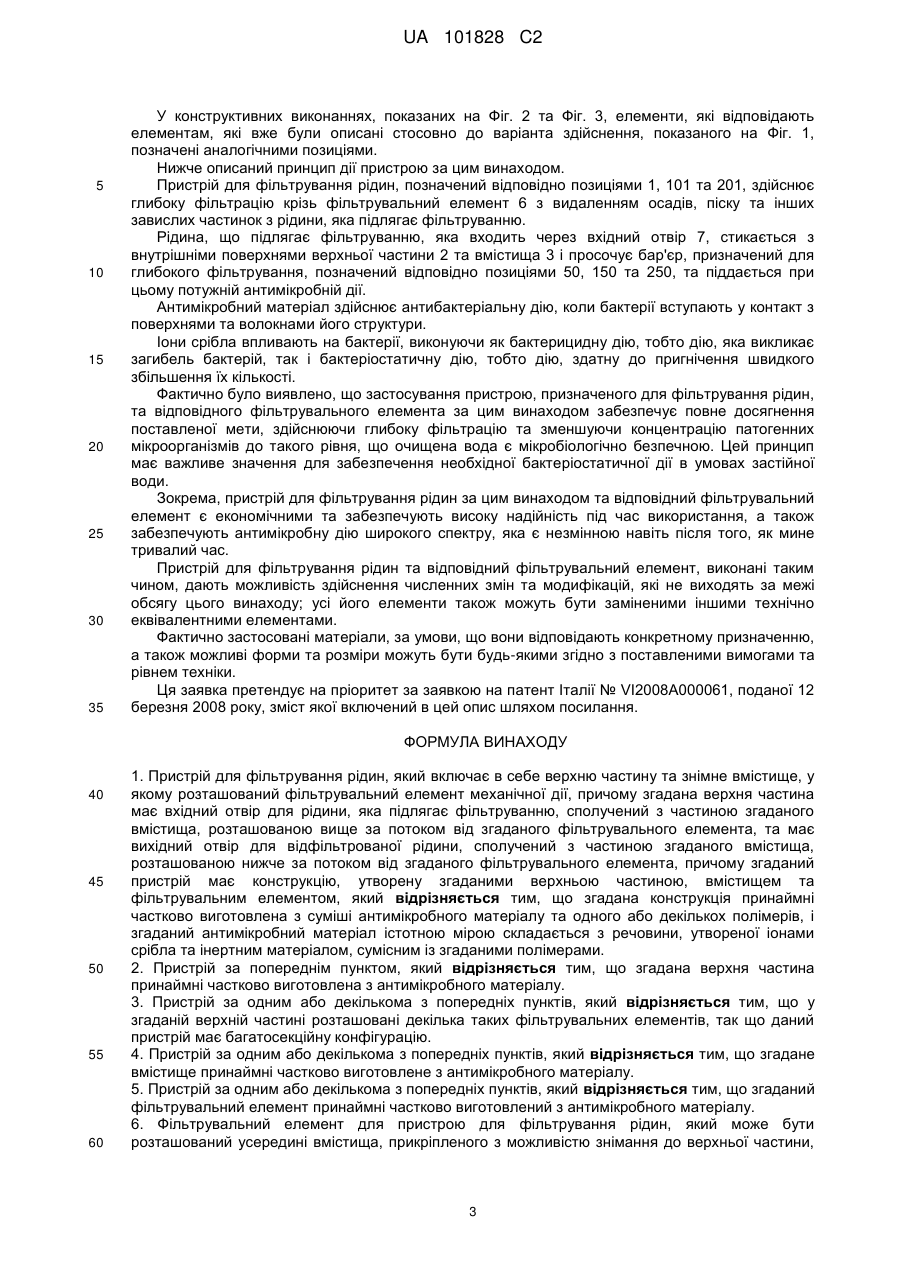

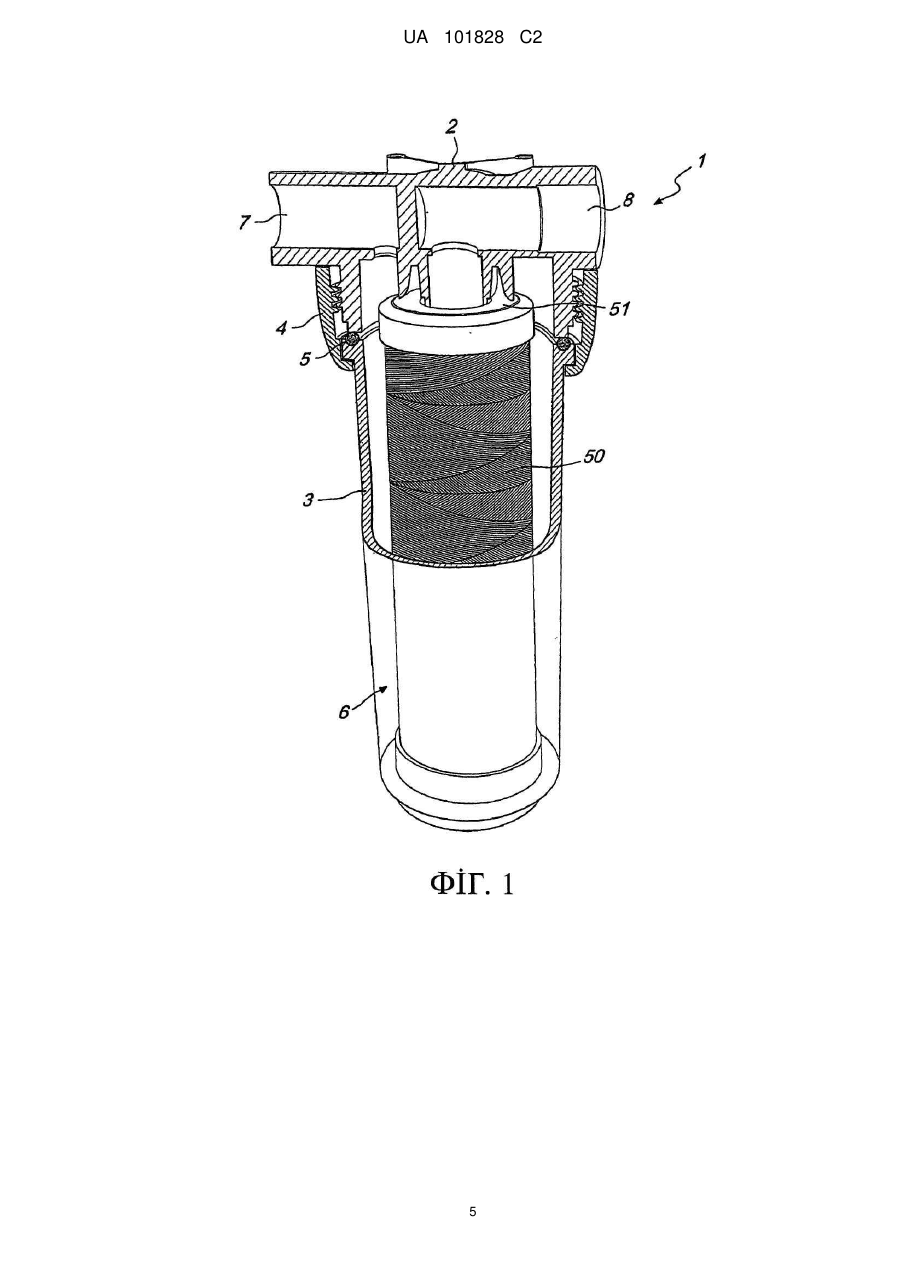

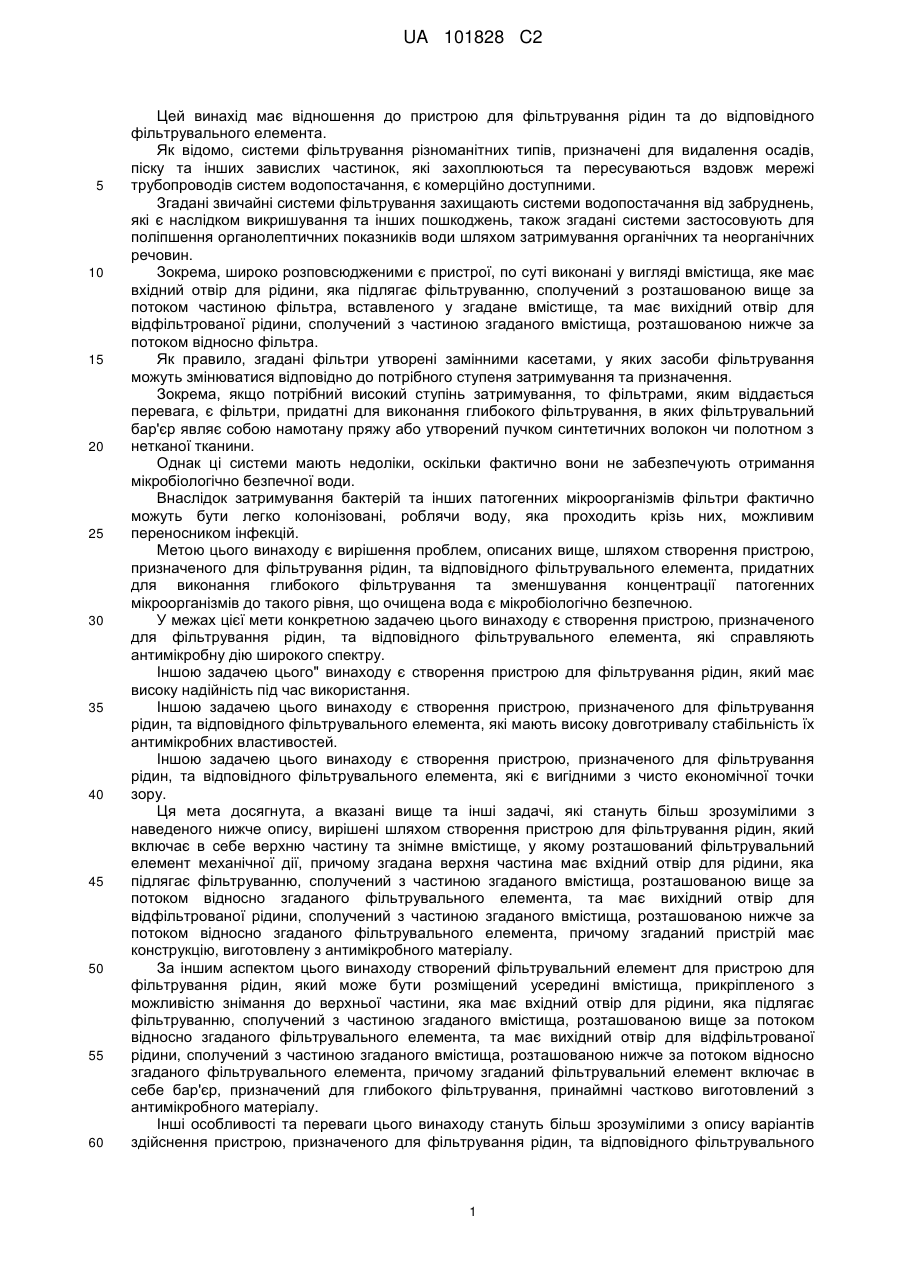

Реферат: Винахід належить до галузі фільтрування рідин. Пристрій для фільтрування рідин, включає в себе верхню частину та знімне вмістище, у якому розташований фільтрувальний елемент механічної дії, причому згадана верхня частина має вхідний отвір для рідини, яка підлягає фільтруванню, сполучений з частиною згаданого вмістища, розташованою вище за потоком від згаданого фільтрувального елемента, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною згаданого вмістища, розташованою нижче за потоком від згаданого фільтрувального елемента, причому згаданий пристрій має конструкцію, утворену згаданими верхньою частиною, вмістищем та фільтрувальним елементом, згадана конструкція принаймні частково виготовлена з суміші антимікробного матеріалу та одного або декількох полімерів, і згаданий антимікробний матеріал істотною мірою складається з речовини, утвореної іонами срібла та інертним матеріалом, сумісним із згаданими полімерами. Крім того, фільтрувальний елемент для пристрою для фільтрування рідин, який може бути розташований усередині вмістища, прикріпленого з можливістю знімання до верхньої частини, яка має вхідний отвір для рідини, яка підлягає фільтруванню, сполучений з частиною згаданого вмістища, розташованою вище за потоком від даного фільтрувального елемента, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною згаданого вмістища, розташованою нижче за потоком від даного фільтрувального елемента, причому цей фільтрувальний елемент включає в себе бар'єр, призначений для глибокого фільтрування, принаймні частково виготовлений із UA 101828 C2 (12) UA 101828 C2 суміші антимікробного матеріалу з одним або декількома полімерами, і згаданий антимікробний матеріал істотною мірою складається з речовини, утвореної іонами срібла та інертним матеріалом, сумісним із зазначеними полімерами; до полімерів, що використовуються при виготовленні бар'єра, призначеного для глибокого фільтрування, може бути додана різна кількість антимікробного матеріалу. UA 101828 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до пристрою для фільтрування рідин та до відповідного фільтрувального елемента. Як відомо, системи фільтрування різноманітних типів, призначені для видалення осадів, піску та інших завислих частинок, які захоплюються та пересуваються вздовж мережі трубопроводів систем водопостачання, є комерційно доступними. Згадані звичайні системи фільтрування захищають системи водопостачання від забруднень, які є наслідком викришування та інших пошкоджень, також згадані системи застосовують для поліпшення органолептичних показників води шляхом затримування органічних та неорганічних речовин. Зокрема, широко розповсюдженими є пристрої, по суті виконані у вигляді вмістища, яке має вхідний отвір для рідини, яка підлягає фільтруванню, сполучений з розташованою вище за потоком частиною фільтра, вставленого у згадане вмістище, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною згаданого вмістища, розташованою нижче за потоком відносно фільтра. Як правило, згадані фільтри утворені замінними касетами, у яких засоби фільтрування можуть змінюватися відповідно до потрібного ступеня затримування та призначення. Зокрема, якщо потрібний високий ступінь затримування, то фільтрами, яким віддається перевага, є фільтри, придатні для виконання глибокого фільтрування, в яких фільтрувальний бар'єр являє собою намотану пряжу або утворений пучком синтетичних волокон чи полотном з нетканої тканини. Однак ці системи мають недоліки, оскільки фактично вони не забезпечують отримання мікробіологічно безпечної води. Внаслідок затримування бактерій та інших патогенних мікроорганізмів фільтри фактично можуть бути легко колонізовані, роблячи воду, яка проходить крізь них, можливим переносником інфекцій. Метою цього винаходу є вирішення проблем, описаних вище, шляхом створення пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента, придатних для виконання глибокого фільтрування та зменшування концентрації патогенних мікроорганізмів до такого рівня, що очищена вода є мікробіологічно безпечною. У межах цієї мети конкретною задачею цього винаходу є створення пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента, які справляють антимікробну дію широкого спектру. Іншою задачею цього" винаходу є створення пристрою для фільтрування рідин, який має високу надійність під час використання. Іншою задачею цього винаходу є створення пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента, які мають високу довготривалу стабільність їх антимікробних властивостей. Іншою задачею цього винаходу є створення пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента, які є вигідними з чисто економічної точки зору. Ця мета досягнута, а вказані вище та інші задачі, які стануть більш зрозумілими з наведеного нижче опису, вирішені шляхом створення пристрою для фільтрування рідин, який включає в себе верхню частину та знімне вмістище, у якому розташований фільтрувальний елемент механічної дії, причому згадана верхня частина має вхідний отвір для рідини, яка підлягає фільтруванню, сполучений з частиною згаданого вмістища, розташованою вище за потоком відносно згаданого фільтрувального елемента, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною згаданого вмістища, розташованою нижче за потоком відносно згаданого фільтрувального елемента, причому згаданий пристрій має конструкцію, виготовлену з антимікробного матеріалу. За іншим аспектом цього винаходу створений фільтрувальний елемент для пристрою для фільтрування рідин, який може бути розміщений усередині вмістища, прикріпленого з можливістю знімання до верхньої частини, яка має вхідний отвір для рідини, яка підлягає фільтруванню, сполучений з частиною згаданого вмістища, розташованою вище за потоком відносно згаданого фільтрувального елемента, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною згаданого вмістища, розташованою нижче за потоком відносно згаданого фільтрувального елемента, причому згаданий фільтрувальний елемент включає в себе бар'єр, призначений для глибокого фільтрування, принаймні частково виготовлений з антимікробного матеріалу. Інші особливості та переваги цього винаходу стануть більш зрозумілими з опису варіантів здійснення пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального 1 UA 101828 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемента за цим винаходом, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладів, які не обмежують обсягу цього винаходу, на прикладених фігурах, на яких: Фіг. 1 являє собою вид спереду з місцевим розрізом пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента за цим винаходом; Фіг. 2 являє собою вид спереду з місцевим розрізом іншого пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента за цим винаходом; Фіг. 3 являє собою вид спереду з місцевим розрізом іншого пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента за цим винаходом. Як показано на Фіг. 1, пристрій для фільтрування рідин за цим винаходом, загалом позначений позицією 1, включає в себе верхню частину 2, виготовлену з синтетичного матеріалу, до нижньої частини якої можна приєднати за допомогою герметичної кільцеподібної кришки 4 вмістище 3, споряджене ущільнювальним кільцем 5. За варіантом, якому віддається перевага, вмістище 3 виготовлене з прозорого синтетичного матеріалу. Фільтрувальний елемент 6 механічної дії розташований усередині вмістища 3 і утворений циліндричною касетою, яка по суті є вже відомою та має бар'єр 50, призначений для глибокого фільтрування, крізь який проходить рідина, яка підлягає фільтруванню. У цьому конкретному випадку бар'єр 50, призначений для глибокого фільтрування, по суті утворений пряжею з синтетичних волокон, наприклад, з поліпропілену, спірально з високою точністю намотаних на порожнисте осердя 51 за певною схемою, яка оптимізує фільтрацію та здатність накопичувати забруднення. Верхня частина 2 включає в себе вентиляційний клапан, не показаний на прикладених фігурах, а також має вхідний отвір 7 для рідини, яка підлягає фільтруванню, сполучений з частиною вмістища 3, розташованою вище за потоком відносно фільтрувального елемента 6, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною вмістища З, розташованою нижче за потоком відносно фільтрувального елемента 6. Крім описаної вище конфігурації пристрій для фільтрування рідин за цим винаходом може мати багатосекційну конфігурацію, не показану на прикладених фігурах, у якій верхня частина виконана так, що вона може вміщувати множину фільтрувальних елементів, які по суті подібні до фільтрувального елемента 6. Конструкція пристрою для фільтрування рідин 1 за цим винаходом принаймні частково виготовлена з антимікробного матеріалу. У цьому конкретному випадку антимікробний матеріал по суті являє собою суміш, утворену іонами срібла, яке є металом, вже відомим своїми високими антибактеріальними властивостями, та інертним матеріалом, який має високу сумісність з більшістю полімерів. Фактично, різна кількість антимікробного матеріалу може бути введена у верхню частину 2, у вмістище 3 та у фільтрувальний елемент 6 шляхом додавання антимікробного матеріалу у полімери, використані при їх виготовленні. За іншим аспектом цього винаходу фактично створений фільтрувальний елемент 6, у якому бар'єр 50, призначений для глибокого фільтрування, та факультативно порожнисте осердя 51 принаймні частково виготовлені з антимікробного матеріалу. Що стосується бар'єра 50, призначеного для глибокого фільтрування, то антимікробний матеріал може бути введений в усі синтетичні волокна пряжі, яка утворює згаданий бар'єр, або лише у певні з них. У конструктивному виконанні, показаному на прикладеній Фіг. 2, на якій пристрій для фільтрування рідин за цим винаходом загалом позначений позицією 101, бар'єр 150, призначений для глибокого фільтрування, по суті утворений полотном, виготовленим з нетканої тканини, одержаної з синтетичних волокон, наприклад, з поліпропілену, намотаних на порожнисте осердя 151. Також у цьому випадку різна кількість антимікробного матеріалу може бути введена у фільтрувальний елемент 6 шляхом додавання згаданого антимікробного матеріалу у полімери, застосовані при виготовленні бар'єра 150, призначеного для глибокого фільтрування, та факультативно порожнистого осердя 151. У іншому конструктивному виконанні, показаному на прикладеній Фіг. 3, на якій пристрій для фільтрування рідин за цим винаходом загалом позначений позицією 201, бар'єр 250, призначений для глибокого фільтрування, по суті утворений пучком, який складається з синтетичних волокон, наприклад, з поліпропілену. Різна кількість антимікробного матеріалу може бути введена у фільтрувальний елемент 6 шляхом його додавання у полімери, застосовані при виготовленні бар'єра 250, призначеного для глибокого фільтрування. 2 UA 101828 C2 5 10 15 20 25 30 35 У конструктивних виконаннях, показаних на Фіг. 2 та Фіг. 3, елементи, які відповідають елементам, які вже були описані стосовно до варіанта здійснення, показаного на Фіг. 1, позначені аналогічними позиціями. Нижче описаний принцип дії пристрою за цим винаходом. Пристрій для фільтрування рідин, позначений відповідно позиціями 1, 101 та 201, здійснює глибоку фільтрацію крізь фільтрувальний елемент 6 з видаленням осадів, піску та інших завислих частинок з рідини, яка підлягає фільтруванню. Рідина, що підлягає фільтруванню, яка входить через вхідний отвір 7, стикається з внутрішніми поверхнями верхньої частини 2 та вмістища 3 і просочує бар'єр, призначений для глибокого фільтрування, позначений відповідно позиціями 50, 150 та 250, та піддається при цьому потужній антимікробній дії. Антимікробний матеріал здійснює антибактеріальну дію, коли бактерії вступають у контакт з поверхнями та волокнами його структури. Іони срібла впливають на бактерії, виконуючи як бактерицидну дію, тобто дію, яка викликає загибель бактерій, так і бактеріостатичну дію, тобто дію, здатну до пригнічення швидкого збільшення їх кількості. Фактично було виявлено, що застосування пристрою, призначеного для фільтрування рідин, та відповідного фільтрувального елемента за цим винаходом забезпечує повне досягнення поставленої мети, здійснюючи глибоку фільтрацію та зменшуючи концентрацію патогенних мікроорганізмів до такого рівня, що очищена вода є мікробіологічно безпечною. Цей принцип має важливе значення для забезпечення необхідної бактеріостатичної дії в умовах застійної води. Зокрема, пристрій для фільтрування рідин за цим винаходом та відповідний фільтрувальний елемент є економічними та забезпечують високу надійність під час використання, а також забезпечують антимікробну дію широкого спектру, яка є незмінною навіть після того, як мине тривалий час. Пристрій для фільтрування рідин та відповідний фільтрувальний елемент, виконані таким чином, дають можливість здійснення численних змін та модифікацій, які не виходять за межі обсягу цього винаходу; усі його елементи також можуть бути заміненими іншими технічно еквівалентними елементами. Фактично застосовані матеріали, за умови, що вони відповідають конкретному призначенню, а також можливі форми та розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Ця заявка претендує на пріоритет за заявкою на патент Італії № VI2008A000061, поданої 12 березня 2008 року, зміст якої включений в цей опис шляхом посилання. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Пристрій для фільтрування рідин, який включає в себе верхню частину та знімне вмістище, у якому розташований фільтрувальний елемент механічної дії, причому згадана верхня частина має вхідний отвір для рідини, яка підлягає фільтруванню, сполучений з частиною згаданого вмістища, розташованою вище за потоком від згаданого фільтрувального елемента, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною згаданого вмістища, розташованою нижче за потоком від згаданого фільтрувального елемента, причому згаданий пристрій має конструкцію, утворену згаданими верхньою частиною, вмістищем та фільтрувальним елементом, який відрізняється тим, що згадана конструкція принаймні частково виготовлена з суміші антимікробного матеріалу та одного або декількох полімерів, і згаданий антимікробний матеріал істотною мірою складається з речовини, утвореної іонами срібла та інертним матеріалом, сумісним із згаданими полімерами. 2. Пристрій за попереднім пунктом, який відрізняється тим, що згадана верхня частина принаймні частково виготовлена з антимікробного матеріалу. 3. Пристрій за одним або декількома з попередніх пунктів, який відрізняється тим, що у згаданій верхній частині розташовані декілька таких фільтрувальних елементів, так що даний пристрій має багатосекційну конфігурацію. 4. Пристрій за одним або декількома з попередніх пунктів, який відрізняється тим, що згадане вмістище принаймні частково виготовлене з антимікробного матеріалу. 5. Пристрій за одним або декількома з попередніх пунктів, який відрізняється тим, що згаданий фільтрувальний елемент принаймні частково виготовлений з антимікробного матеріалу. 6. Фільтрувальний елемент для пристрою для фільтрування рідин, який може бути розташований усередині вмістища, прикріпленого з можливістю знімання до верхньої частини, 3 UA 101828 C2 5 10 15 20 яка має вхідний отвір для рідини, яка підлягає фільтруванню, сполучений з частиною згаданого вмістища, розташованою вище за потоком від даного фільтрувального елемента, та має вихідний отвір для відфільтрованої рідини, сполучений з частиною згаданого вмістища, розташованою нижче за потоком від даного фільтрувального елемента, причому цей фільтрувальний елемент включає в себе бар'єр, призначений для глибокого фільтрування, принаймні частково виготовлений із суміші антимікробного матеріалу з одним або декількома полімерами, і згаданий антимікробний матеріал істотною мірою складається з речовини, утвореної іонами срібла та інертним матеріалом, сумісним із зазначеними полімерами; який відрізняється тим, що до полімерів, що використовуються при виготовленні бар'єра, призначеного для глибокого фільтрування, може бути додана різна кількість антимікробного матеріалу. 7. Фільтрувальний елемент за п. 6, який відрізняється тим, що згаданий бар'єр, призначений для глибокого фільтрування, включає в себе множину волокон, принаймні частково виготовлених з антимікробного матеріалу, причому згадані волокна мають форму пряжі. 8. Фільтрувальний елемент за п. 6, який відрізняється тим, що згаданий бар'єр, призначений для глибокого фільтрування, включає в себе множину волокон, принаймні частково виготовлених з антимікробного матеріалу, причому згадані волокна мають форму полотна. 9. Фільтрувальний елемент за п. 6, який відрізняється тим, що згаданий бар'єр, призначений для глибокого фільтрування, включає в себе множину волокон, принаймні частково виготовлених з антимікробного матеріалу, причому згадані волокна мають форму пучка волокон. 4 UA 101828 C2 5 UA 101828 C2 6 UA 101828 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
