Спосіб автоматичного програмування приймача, здатного приймати радіотелевізійні сигнали щонайменше в двох різних форматах, і відповідний приймач

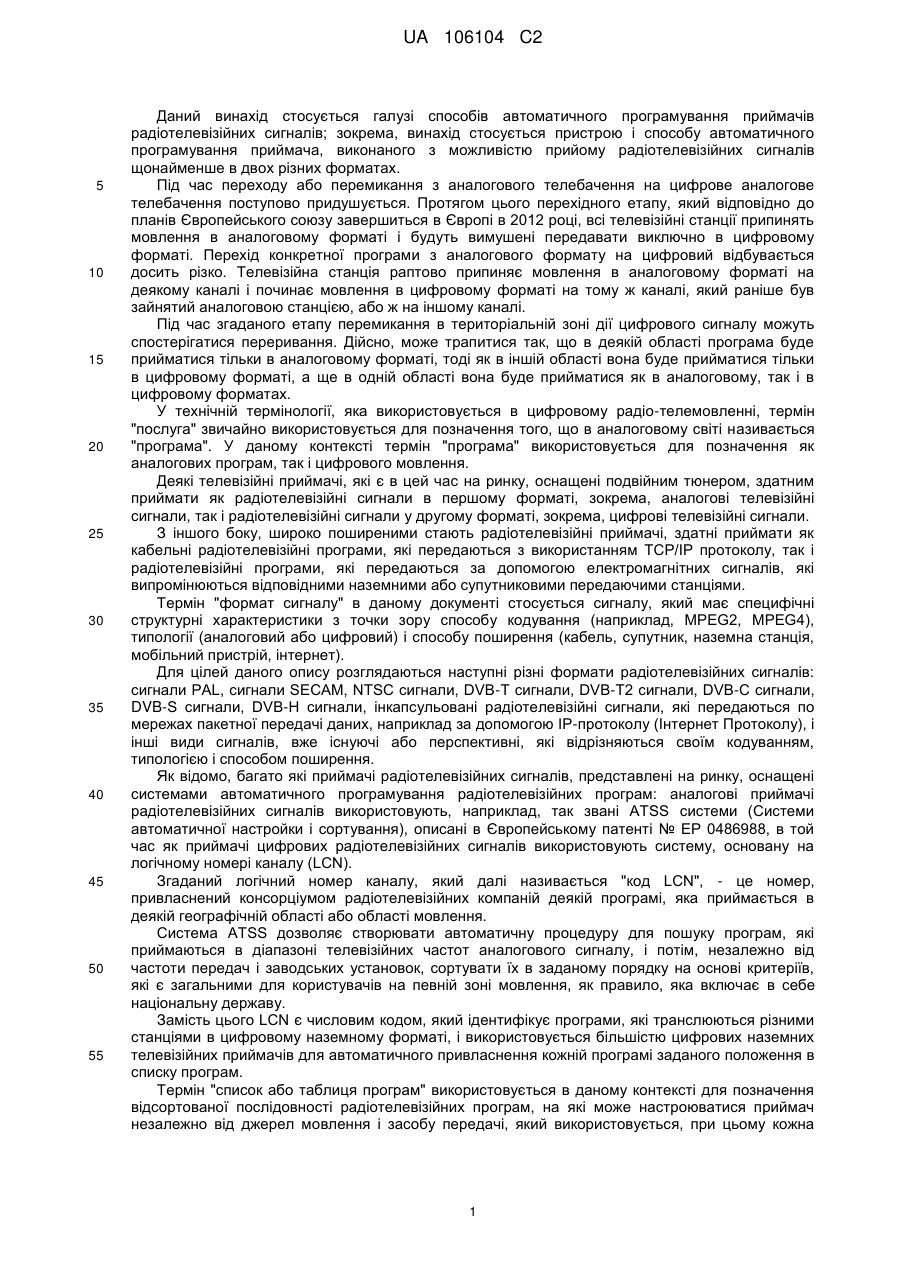

Реферат: Винахід стосується приймача і способу автоматичного програмування приймача, виконаного з можливістю прийому радіотелевізійних сигналів, які належать множині радіотелевізійних мереж щонайменше в двох різних форматах, при цьому метод включає в себе наступні етапи: збереження в першій таблиці (200) першої множини програм згаданої множини радіотелевізійних мереж, які приймаються згаданим приймачем в першому форматі сигналу, відповідно першого критерію сортування (95) згаданих перших програм; збереження у другій таблиці (300) другої множини програм згаданої множини радіотелевізійних мереж, які приймаються згаданим приймачем у другому форматі сигналу, відповідно до другого критерію сортування (100) згаданих других програм, і на базі існуючих узгодженнях між першим (95) і другим (100) критеріями сортування включає в себе етап збереження в третю таблицю (400) програм, які зберігаються в згаданих першій (200) і другій (300) таблицях. UA 106104 C2 (12) UA 106104 C2 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується галузі способів автоматичного програмування приймачів радіотелевізійних сигналів; зокрема, винахід стосується пристрою і способу автоматичного програмування приймача, виконаного з можливістю прийому радіотелевізійних сигналів щонайменше в двох різних форматах. Під час переходу або перемикання з аналогового телебачення на цифрове аналогове телебачення поступово придушується. Протягом цього перехідного етапу, який відповідно до планів Європейського союзу завершиться в Європі в 2012 році, всі телевізійні станції припинять мовлення в аналоговому форматі і будуть вимушені передавати виключно в цифровому форматі. Перехід конкретної програми з аналогового формату на цифровий відбувається досить різко. Телевізійна станція раптово припиняє мовлення в аналоговому форматі на деякому каналі і починає мовлення в цифровому форматі на тому ж каналі, який раніше був зайнятий аналоговою станцією, або ж на іншому каналі. Під час згаданого етапу перемикання в територіальній зоні дії цифрового сигналу можуть спостерігатися переривання. Дійсно, може трапитися так, що в деякій області програма буде прийматися тільки в аналоговому форматі, тоді як в іншій області вона буде прийматися тільки в цифровому форматі, а ще в одній області вона буде прийматися як в аналоговому, так і в цифровому форматах. У технічній термінології, яка використовується в цифровому радіо-телемовленні, термін "послуга" звичайно використовується для позначення того, що в аналоговому світі називається "програма". У даному контексті термін "програма" використовується для позначення як аналогових програм, так і цифрового мовлення. Деякі телевізійні приймачі, які є в цей час на ринку, оснащені подвійним тюнером, здатним приймати як радіотелевізійні сигнали в першому форматі, зокрема, аналогові телевізійні сигнали, так і радіотелевізійні сигнали у другому форматі, зокрема, цифрові телевізійні сигнали. З іншого боку, широко поширеними стають радіотелевізійні приймачі, здатні приймати як кабельні радіотелевізійні програми, які передаються з використанням TCP/IP протоколу, так і радіотелевізійні програми, які передаються за допомогою електромагнітних сигналів, які випромінюються відповідними наземними або супутниковими передаючими станціями. Термін "формат сигналу" в даному документі стосується сигналу, який має специфічні структурні характеристики з точки зору способу кодування (наприклад, MPEG2, MPEG4), типології (аналоговий або цифровий) і способу поширення (кабель, супутник, наземна станція, мобільний пристрій, інтернет). Для цілей даного опису розглядаються наступні різні формати радіотелевізійних сигналів: сигнали PAL, сигнали SECAM, NTSC сигнали, DVB-Т сигнали, DVB-Т2 сигнали, DVB-С сигнали, DVB-S сигнали, DVB-H сигнали, інкапсульовані радіотелевізійні сигнали, які передаються по мережах пакетної передачі даних, наприклад за допомогою IP-протоколу (Інтернет Протоколу), і інші види сигналів, вже існуючі або перспективні, які відрізняються своїм кодуванням, типологією і способом поширення. Як відомо, багато які приймачі радіотелевізійних сигналів, представлені на ринку, оснащені системами автоматичного програмування радіотелевізійних програм: аналогові приймачі радіотелевізійних сигналів використовують, наприклад, так звані ATSS системи (Системи автоматичної настройки і сортування), описані в Європейському патенті № EP 0486988, в той час як приймачі цифрових радіотелевізійних сигналів використовують систему, основану на логічному номері каналу (LCN). Згаданий логічний номер каналу, який далі називається "код LCN", - це номер, привласнений консорціумом радіотелевізійних компаній деякій програмі, яка приймається в деякій географічній області або області мовлення. Система ATSS дозволяє створювати автоматичну процедуру для пошуку програм, які приймаються в діапазоні телевізійних частот аналогового сигналу, і потім, незалежно від частоти передач і заводських установок, сортувати їх в заданому порядку на основі критеріїв, які є загальними для користувачів на певній зоні мовлення, як правило, яка включає в себе національну державу. Замість цього LCN є числовим кодом, який ідентифікує програми, які транслюються різними станціями в цифровому наземному форматі, і використовується більшістю цифрових наземних телевізійних приймачів для автоматичного привласнення кожній програмі заданого положення в списку програм. Термін "список або таблиця програм" використовується в даному контексті для позначення відсортованої послідовності радіотелевізійних програм, на які може настроюватися приймач незалежно від джерел мовлення і засобу передачі, який використовується, при цьому кожна 1 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 60 програма пов'язана з певною цифровою клавішею на клавіатурі або пульті дистанційного керування, яка може вибиратися користувачем. Під час перемикання з аналогового на цифровий формат, тобто з радіотелевізійних сигналів в першому форматі на радіотелевізійні сигнали у другому форматі, системи автоматичного програмування радіотелевізійних програм, які реалізовуються в приймачі радіотелевізійних сигналів, генерують списки програм залежно від адресатів, які розрізнюються. Фактично в процесі фази перемикання в списку аналогових програм буде з'являтися все більше і більше пустих позицій, в той час як в списку цифрових програм буде залишатися все менше і менше пустих позицій доти, поки перемикання не буде завершене і список аналогових програм не стане абсолютно пустим, і, таким чином, буде використовуватися тільки список цифрових програм. У майбутньому аналогічний перехід станеться, коли мовлення радіотелевізійної програми буде поступово перемикатися з DVB-T системи, тобто з цифрових сигналів в першому форматі, на DVB-T2 систему, тобто на цифрові сигнали у другому форматі. Крім того, можливо, що під час фази перемикання в деякій географічній області радіотелевізійні сигнали зможуть прийматися одночасно і в першому і другому цифровому форматах, причому ці сигнали можуть як належати, так і не належати одній і тій же радіотелевізійній станції (наприклад, RAIUNO, RETE 4), так що зможуть реалізуватися схожі умови існування програм в двох різних форматах радіотелевізійних сигналів. Патентна заявка Сполучених Штатів US 2007/0099654 описує приймач телевізійних сигналів, який містить в собі і аналоговий тюнер, і цифровий тюнер, так що він може приймати як аналоговий, так і цифрові телевізійні сигнали. Згаданий приймач додатково містить засіб керування, який генерує таблицю на базі логічного номера каналу (LCN) цифрового телевізійного сигналу, який передається телевізійною станцією. Таблиця, основана на логічному номері каналу, зберігається приймачем телевізійного сигналу в пам'яті так, що вона може бути витягнута засобом керування приймачем з метою вибору програми, потрібною користувачеві, наприклад, BBC і MTV. Спосіб, описаний в згаданій патентній заявці США, здійснюється під час сканування частотного спектра телевізійних сигналів, які приймаються телевізійним приймачем, і включає в себе наступні етапи: - якщо знайдений цифровий телевізійний сигнал з номером логічного каналу, то в таблиці програм відповідній програмі буде привласнена позиція, відповідна логічному номеру каналу; - якщо знайдений цифровий телевізійний сигнал без логічного номера каналу, то в таблиці програм відповідній програмі буде привласнена перша доступна позиція або перша після заданої позиції; - якщо знайдений цифровий телевізійний сигнал з логічним номером каналу, але позиція, де він повинен бути розміщений, вже зайнята аналоговою програмою, то в таблиці програм, відповідній цифровій програмі, буде привласнена позиція, відповідна логічному номеру каналу, в той час як аналоговій програмі буде привласнена перша подальша позиція, яка є в таблиці; - якщо знайдений аналоговий телевізійний сигнал, то відповідній програмі буде привласнена перша позиція, доступна в таблиці програм. Однак результат даного сортування програм, виконаного відповідно до патентної заявки США, може не сподобатися користувачеві, оскільки згаданий результат буде залежати від порядку, в якому передаються аналогові телевізійні сигнали. Тому можлива ситуація, коли користувач, який звик асоціювати певну програму з однією конкретною кнопкою на пульті дистанційного керування, не зможе зрозуміти сортування, згенероване приймачем телевізійного сигналу з використанням способу згідно із згаданою патентною заявкою США. Наприклад, італійські користувачі звикли асоціювати кнопку 1 з RAiUNO, кнопку 2 з RAIDUE, кнопку 3 з RAITRE, кнопку 4 з RETE 4, кнопку 5 з CANALE 5, кнопку 6 з ITALIA 1 і кнопку 7 з LA7. У тих італійських регіонах, де RAI2 і RETE 4 транслюються тільки в цифровому форматі, приймач телевізійних сигналів відповідно до згаданої патентної заявки США правильно розмістить RAI2 в позицію 2 і RETE 4 в позицію 4, але він може, наприклад, розмістити LA7 в першу позицію в тому випадку, якщо частота передачі зустрінеться першою під час автоматичної процедури сканування частот каналів, привласнених радіотелевізійним станціям. Це заплутує користувача, який звик бачити щонайменше деякі з програм, які приймаються в певному порядку, змушуючи його/її виконувати трудомістку ручну процедуру повернення каналів в звичну послідовність. Як відомо, користувачеві також може бути представлена можливість створювати список або таблицю улюблених програм відповідно до його/її власних переваг шляхом об'єднання радіотелевізійних станцій, які містяться в таблиці програм, яка генерується приймачем 2 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 радіотелевізійних сигналів відповідно до специфічних критеріїв сортування. Однак така таблиця улюблених програм повинна створюватися вручну шляхом підбору однієї за іншою програм, які зберігаються в різних радіотелевізійних таблицях програм, яка вимагає виконання довгих, дратівливих і повторюваних груп операцій. Крім того, сучасні приймачі з подвійним тюнером містять дві таблиці програм, пов'язані з двома тюнерами, так що користувач повинен пам'ятати не тільки номер, але і те, в якій з двох таблиць програм була збережена необхідна програма. Сучасні приймачі, як правило, оснащені кнопкою перемикання між двома таблицями, яку потрібно натискати для перемикання з одного тюнера на іншій, що призводить до великих витрат часу і використання великого числа кнопок при перемиканні на потрібну програму. Ідея даного винаходу також застосовна і до даного типу приймачів, яка дає користувачем значну перевагу при виборі радіотелевізійних програм. Аналогічні міркування можуть бути зроблені відносно приймача, оснащеного приймальним пристроєм, виконаного з можливістю прийому радіотелевізійних програм, поширюваних через різні засоби зв'язку, такі як кабельні, супутникові і наземні мережі поширення. У цьому випадку стандарт або формат радіотелевізійних сигналів, як правило, адаптовані до особливостей кожного засобу передачі, до таких як зона мовлення, частота передачі, модуляція і тип кодування, пропускна здатність каналу, географічна зона мовлення, зміст передачі і так далі. Це робить необхідним включення в приймач спеціального засобу прийому і настройки для кожного типу радіотелевізійного сигналу, який приймається. Загалом, в тому числі і в цьому випадку пристрій і спосіб згідно з даним винаходом дозволяють створювати єдину таблицю програм, яка може зберігати порядок або розташування радіотелевізійних станцій, які зберігаються в ній. Задачею даного винаходу є створення приймача і способу автоматичного програмування приймача, призначеного приймати і настроювати радіотелевізійні сигнали, при цьому радіотелевізійні програми встановлюються в положення відповідно до очікувань користувачів, які знаходяться в деякій зоні мовлення. Додаткова задача даного винаходу полягає в наданні користувачеві єдиної таблиці радіотелевізійних програм, які приймаються в різних форматах сигналів, причому згадана таблиця автоматично генерується приймачем без необхідності ручного втручання користувача. Коротко кажучи, спосіб, описаний в даному винаході, оснований на автоматичній генерації таблиці програм, яка звичайно містить радіотелевізійні програми, які приймаються мультиплексними тюнерами. Цей спосіб створює первинні списки програм, пов'язані з тюнерами, включеними до складу приймача, і, виходячи з таких списків, він створює єдину таблицю програм, яка використовує відповідність, існуючу у вихідних таблицях таким чином, щоб полегшити користувачеві вибір радіотелевізійних програм. Єдина таблиця програм забезпечує безпосередній вибір радіотелевізійних програм, зокрема, коли вони приймаються тільки в одному форматі сигналу, тобто одним тюнером, оскільки користувачеві не треба ні пам'ятати, в якому форматі виконується прийом певної радіотелевізійної програми, ні керувати користувацьким пристроєм вибору, для підключення до таблиці програм, пов'язаної з даним тюнером. Спосіб згідно з даним винаходом і відповідний пристрій дозволяють користувачеві уникнути необхідності виконання ряду незручних ручних операцій, оскільки він автоматично створює єдину таблицю програм, вже відповідну перевагам користувачів на певній географічній території або зоні мовлення. Додаткові ознаки винаходу будуть викладені в прикладеній формулі винаходу, яка є невід'ємною частиною даного опису. Згадані вище задачі стануть очевидними з докладного опису способу і пристрою відповідно до винаходу, з особливим посиланням на прикладені креслення, на яких: фіг. 1а і 1b - блок-схеми першого і другого приймачів радіотелевізійних сигналів; фіг. 2 - список заданих програм; фіг. 3 - таблиця з вказівкою зв'язків між ідентифікаторами програм і програмами; фіг. 4 блок-схема способу для автоматичного програмування приймача радіотелевізійних сигналів, яка містить перший і другий тюнери, виконані з можливістю прийому радіотелевізійних сигналів щонайменше в двох різних форматах; фіг. 5 - список програм, отриманий приймачем радіотелевізійних сигналів після перевірки частотного спектра радіотелевізійного сигналу в першому форматі сигналу; 3 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 фіг. 6 - список програм, отриманих приймачем радіотелевізійних сигналів після перевірки частотного спектра радіотелевізійного сигналу у другому форматі сигналу; фіг. 7 - список програм, отриманий радіотелевізійним приймачем сигналів із застосуванням автоматичного способу програмування відповідно до даного винаходу. Звернемося тепер до фіг. 1а, де показаний приймач 1 радіотелевізійних сигналів, який містить: - приймальний блок 10, який приймає радіотелевізійні сигнали, які передаються зовнішніми джерелами, такими як, наприклад, телевізійна станція; - блок 30 обробки, який обробляє сигнали, прийняті від приймального блока 10; - пам'ять 80, пристосована для збереження таблиць і списків програм; - блок 70 керування приймачем, пристосований для керування роботою приймального блока 10, блока 30 обробки і пам'яті 80. Приймач 1 радіотелевізійних сигналів, може також містити пристрій 50 візуалізації, наприклад екран, проектор і т.д. Потрібно зазначити, що для цілей даного винаходу пристрій 50 візуалізації може і не бути вбудовано в приймач 1, а з'єднаний з ним за допомогою будь-якого відомого засобу зв'язку, чи то кабель (SCART, HDMI, RCA-тюльпан) або бездротовий зв'язок. Спосіб згідно з винаходом, може бути реалізований незалежно від наявності пристрою 50 візуалізації. Приймачем 1 радіотелевізійних сигналів може служити, наприклад, телевізор, приставка, відеомагнітофон, стільниковий телефон, комп'ютер, оснащений картою радіотелевізійного приймача, і аналогічні пристрої. Приймальний блок 10 приймає сигнали, які передаються у вигляді радіочастотних сигналів від однієї або декількох антен (не показано) і видає сигнали на блок 30 обробки. Приймальний блок 10 містить перший тюнер 11, який виконаний з можливістю настройки і демодуляції радіотелевізійних сигналів мовлення в першому форматі сигналів, наприклад цифровому, при використанні відповідною з доступних антен, і другий тюнер 15, який виконаний з можливістю настройки і демодуляції радіотелевізійних сигналів мовлення у другому форматі сигналів, наприклад аналоговому, при використанні відповідної з доступних антен. Перший тюнер 11 і другий тюнер 15 настроюються відповідно на цифровий радіотелевізійний сигнал і аналоговий радіотелевізійний сигнал, які приймаються за допомогою відповідної з доступних антен, відповідно до сигналу керування тюнера, який видається блоком 70 керування приймачем. Сигнал, який транслюється в цифровому форматі і вибраний першим тюнером 11, передається на демультиплексор 31 у вигляді транспортного потоку даних. Демультиплексор 31 виділяє відеосигнал, аудіосигнал і дані з транспортного потоку даних. Декодер 33 декодує сигнали і дані, розділені в демультиплексорі 31, і виводить декодовані сигнали і дані в блок 37 обробки сигналу. Декодер 33 може виділяти з транспортного потоку даних першу частину інформації, яка використовується для визначення критеріїв сортування програм, які містяться в ньому (наприклад, код LCN, назва програми, ідентифікатор мережі і т.д.). Блок 35 перетворення сигналів перетворює сигнал, який передається в аналоговому форматі на частоті каналу, вибраного другим тюнером 15, у відеосигнал, який може бути оброблений блоком 37 обробки сигналу. Блок 35 перетворення сигналів також може виділяти з радіотелевізійних сигналів другу частину інформації, яка використовується для визначення критеріїв сортування програм, які містяться в ньому, наприклад ідентифікатор ID радіотелевізійних програм. У Європі, наприклад, EBU (Європейський союз мовлення) встановив список так званих CNI (Ідентифікатор країн і Мереж) і кодів VPS (Програмованих Відео Систем), які дозволяють однозначно визначати радіотелевізійні програми по відповідному запиту. Блок 37 обробки сигналу обробляє вхідний відеосигнал таким чином, щоб перетворити його в формат, який може бути відображений пристроєм візуалізації 50. Блок 37 обробки сигналу відображає на пристрої 50 візуалізації відеозображення, яке відповідає відеосигналу, прийнятому від блока 35 перетворення сигналів і від декодера 33. Декодер 33 і блок 35 перетворення сигналів можуть виділяти аудіосигнал з отриманого радіотелевізійного сигналу і можуть бути пов'язані з аудіопристроєм відтворення, не показаним на кресленні, яке може відтворювати згаданий сигнал. Функції, які виконуються в цей час окремими блоками, в майбутньому можуть бути об'єднані в один функціональний блок, причому без яких-небудь наслідків винаходу, описаному в цьому документі. Блок 90 вибору користувача видає сигнали блока 70 керування приймачем у відповідь на операцію, виконану користувачем. Щоб дозволити користувачеві вибирати функції, видавати команди і виконувати настройки, блок 90 вибору користувача може бути реалізований різними 4 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 60 способами, наприклад множиною клавіш, кнопок, дистанційним керуванням і іншими аналогічними засобами. Пам'ять 80 зберігає список стандартних аналогових програм. Пам'ять 80 може складатися з однієї або більше тимчасових або постійних областей пам'яті. Згаданий список заданих програм переважно є відсортованим списком 95, який зберігається в першій постійній області пам'яті 80 відповідно до заданого порядку незалежно від частоти трансляції програми і який встановлюється на заводі на основі критеріїв, спільних для користувачів на певній території мовлення, звичайно території національної держави. Як один з можливих списків програм, які зберігаються в пам'яті 80 для Італії, може, наприклад, бути список, показаний на фіг. 2. Загальна кількість програм, які містяться у відсортованому списку 95, може змінюватися від країни до країни або навіть локально, залежно від переваг, відомих виробнику, і/або вимог, важливих з точки зору останнього. Так, наприклад, деякий виробник може вважати, що для італійських користувачів канал LA7 завжди повинен розміщуватися на позиції 7, тобто з пріоритетом 7, і зберігати 7-у позицію у відсортованому списку 95, в якому сьоме місце займає ідентифікаційний код LA7. Таким чином, якщо програма LA7 існує, вона буде збережена в положенні 7 або після шести інших радіотелевізійних програм з більш високим пріоритетом (меншим 7). Задана таблиця програм на фіг. 2 насправді являє собою структуру даних, які є в пам'яті 80. Вона може бути фізично реалізована в різних формах, відомих фахівцям в даній галузі: наприклад, вона може бути реалізована у вигляді списку, тобто структури даних, відомої в галузі інформаційних технологій, в якій набори елементів, які містять одне або декілька полів даних, зв'язані в послідовність з використанням покажчика на наступний елемент. Крім того, положення або пріоритетна інформація також можуть реалізовуватися різними способами. Самим елементарним способом може бути ціле число, яке представляє бажаний пріоритет або позицію в порядку спадання, так що програмі з найвищим пріоритетом буде привласнене значення 1, наступній, з більш низьким пріоритетом, буде привласнене значення 2 і так далі. Це не заважає представляти пріоритет в альтернативних формах, таких як зменшення позитивного або негативного цілого числа при зниженні пріоритету; також можна призначати різні пріоритетні інтервали для різних країн, наприклад, італійським радіотелевізійним програмам можна привласнити пріоритетні значення від 1000 до 1999, німецьким можуть бути привласнені значення від 2000 до 2999 і так далі. Крім того, пріоритетна інформація, привласнена радіотелевізійним програмам, може бути пов'язана з адресами пам'яті в пам'яті 80, так що, наприклад, заданий діапазон адрес резервується для деякої країни, і відповідні радіотелевізійні програми зберігаються в ньому в порядку пріоритету. Таким чином, італійська програма з найвищим пріоритетом, RAIUNO, буде зберігатися в першій адресі пам'яті в межах цього діапазону, в той час як програма з наступним більш низьким пріоритетом, RAIDUE, буде зберігатися у другій адресі пам'яті, і так далі. Вже висловлені міркування відносно різних можливих реалізацій відсортованої таблиці або списку 95 також застосовані до всіх інших таблиць програм, описаних нижче. Відсортований список 95 може містити без відмінності або ідентифікаційний код, пов'язаний з радіотелевізійною програмою, привласнений радіотелевізійним регулюючим органом (наприклад, EBU), або будь-які дані, які стосується згаданого коду в формі, відомій блоку 70 керування приймачем. З посиланням на фіг. 3 тут буде описаний приклад таблиці італійських радіотелевізійних компаній, де ID ідентифікатор програми, зокрема логічний номер каналу (LCN), узгоджується з відповідною програмою, яка використовується в цифровому радіотелебаченні. Ця таблиця була створена по взаємній угоді між різними радіотелевізійними компаніями; при цьому на кресленні, прикладеному до даного документа, показані тільки перші двадцять позицій таблиці. Звернемося тепер до фіг. 4, де показана блок-схема способу автоматичного програмування приймача радіотелевізійних сигналів, який містить перший і другий тюнери і виконаний з можливістю прийому радіотелевізійних сигналів щонайменше в двох різних форматах, відповідно до винаходу. На етапі 100, звичайно за допомогою блока 90 вибору користувача, користувач вибирає країну і/або мову, для яких за допомогою приймача 1 телевізійних сигналів повинні бути отримані програми. Варіанти вибору, тобто країни, де може працювати приймач, видні на пристрої 50 візуалізації, зв'язаному з приймачем 1. Згадані варіанти вибору відображаються на пристрої 50 візуалізації у вигляді меню, як правило, доступного користувачеві натисненням певних клавіш блока 90 вибору користувача. Вибір користувачем країни визначає діапазон частот, які приймач телевізійних сигналів 1 повинен просканувати. Цей етап переважно можна проводити при 5 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 60 початковій установці або перезавантаженні приймача 1, але він також може бути зроблений згодом по спеціальному запиту користувача, наприклад, коли користувач переміщається в іншу країну або змінює його/її місцезнаходження. На етапі 102 приймач 1 сканує частотний спектр радіотелевізійних сигналів, які транслюються в аналоговому форматі, і вміщує результат в першу таблицю 200, яка зберігається в пам'яті 80. Один з можливих результатів згаданого сканування аналогового телевізійного сигналу показаний на фіг. 5. Таблиця просто являє собою зв'язок між позиціями програми, вибраними блоком 90 вибору, і частиною інформації, достатньою блоку 70 керування приймачем для виконання настройки і, отже, відтворення радіотелевізійної програми, пов'язаної з даною позицією програми. Таблиця створюється з використанням першого критерію сортування, наприклад, в порядку пріоритетів, призначеному відсортованим списком 95. Блок 70 керування приймачем може розпізнавати певні радіотелевізійні програми на основі коду, який міститься в радіотелевізійному сигналі, і розміщувати у відповідному елементі пам'яті дані, необхідні другому тюнеру 15 для настройки на ці програми. На етапі 104 приймач сканує частотний спектр радіотелевізійних сигналів, які транслюються в цифровому форматі, і вміщує результат у другу таблицю 300 відповідно до другого заданого критерію сортування, наприклад коду LCN, який міститься в радіотелевізійному сигналі, який підтримує програми, які приймаються. Друга таблиця 300 зберігається у другій області пам'яті в пам'яті 80. Один з можливих результатів згаданого сканування цифрових радіотелевізійних сигналів показаний на фіг. 6. Тут так само, як і в таблиці на фіг. 2, блок 70 керування приймачем може розпізнавати деякі радіотелевізійні програми на основі даних, які містяться в радіотелевізійному сигналі, і, таким чином, розташовувати у відповідному елементі пам'яті дані, необхідні першому тюнеру 11 для послідовної настройки на ці програми. Звичайно, етапи 102 і 104 є взаємозамінними. Очевидно також, що сканування частот або підмножини частот може також по можливості відбуватися паралельно, тобто шляхом сканування даної частоти каналу спочатку для формату цифрових радіотелевізійних сигналів, а потім для аналогових радіотелевізійних сигналів, або навпаки. Зрозуміло, що таблиці на фіг. 5 і 6 служать тільки прикладами і використовуються тільки як основа для опису даної патентної заявки. Вони будуть змінюватися залежно від того, коли проводиться сканування і в якому географічному районі знаходиться приймач 1 під час сканування. Також очевидно, що для цілей даного винаходу абсолютно несуттєво те, яким способом створюються таблиці фіг. 4 і 6. При створенні другої таблиці 300 приймач 1 може також запитати користувача, які повинні бути його дії у разі дублювання коду LCN, тобто як приймач 1 повинен буде вирішувати внутрішні конфлікти у другій таблиці 300 після прийому цифрових радіотелевізійних програм, які мають один і той же код LCN. Користувачеві може бути представлений, наприклад, список конфліктуючих імен програм (назв послуг) і значення їх коду LCN, залишаючи за користувачем рішення того, як усунути конфлікт. Як альтернатива приймач 1 може самостійно вирішити цей конфлікт, наприклад, після перевірки ідентичності імен двох конфліктуючих програм і/або аналізу характеристик змісту радіотелевізійних програм, такої як, наприклад, наявність високої чіткості або стандартних зображень, потужність сигналу, який приймається, наявність телетексту і так далі. Те ж саме стосується процесу створення першої таблиці 200 у разі дублювання аналогових програм в зв'язку з одночасною присутністю двох або більше радіотелевізійних сигналів, які містять одні і ті ж радіотелевізійні програми (наприклад, RAIUNO), коли більше значення буде додаватися програмі, яка стосується першої групи першої таблиці 200. У цьому випадку приймач 1 також може автоматично вирішити, яка з цих двох програм з найменуванням RAIUNO повинна бути привласнена позиція 1 в першій таблиці 200, а де вмістити її дублікат, наприклад, вирішити це залежно від потужності сигналу або звернутися до користувача за інструкціями. Потрібно зазначити, що для цілей даного винаходу не важливо, як вирішуються конфлікти, а важливий тільки результат їх рішення, оскільки цей результат визначає, яка програма буде використана для створення третьої таблиці 400. Більш уважно розглядаючи таблицю на фіг. 5, можна помітити, що програми, перераховані в ній, можуть бути поділені на три групи: - по-перше, аналогові телепередачі 210, відсортовані відповідно до заданого критерію сортування відсортованого списку 95 на фіг. 2 (перша група); - по-друге, аналогові телепередачі 220 з ідентифікаційним кодом ID, які, однак, не включені в задану послідовність на фіг. 2 (друга група); - по-третє, аналогові телепередачі 230, без ідентифікаційного коду ID і не включені в задану послідовність на фіг. 2 (третя група). 6 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 60 Також можна зазначити, що позиція 2 програми 215, заздалегідь привласнена відповідно відсортованому списку 95 програмі RAIDUE, залишається пустою, тому що програма більше не транслюється в аналоговому форматі або приймається в такій низькій якості, яка не може бути розпізнана приймачем 1. Детально розглядаючи таблицю на фіг. 6, можна помітити, що цифрові програми, перераховані в ній, сортуються згідно з відповідним кодом LCN, але є і пусті позиції, такі як позиції 310 і 320, пов'язані з тим, що в ході сканування не були виявлені цифрові канали зі значеннями коду LCN 4 або 5. Спосіб відповідний винаходу тепер буде забезпечувати створення третьої таблиці 400 програм, показаної на фіг. 7, і який використовує як першу таблицю 200 аналогових програм, так і другу таблицю 300 цифрових програм. Таким чином, третя таблиця 400 програм оптимізована і зберігає ті радіотелевізійні мережеві станції, які доступні локально, незалежно від формату сигналу, аналогового або цифрового, в якому вони транслюються. Ця оптимізація можлива тому, що порядок програм у відсортованому списку 95 відповідає кодам LCN, привласненим цифровим програмам. Наприклад, програма RAIUNO знаходиться в положенні 1 відсортованого списку 95, і RAIUNO привласнене значення 1 коду LCN. Повернемося до фіг. 4, де на етапі 106 лічильник i встановлений в значення 1. На етапі 108 перевіряться, чи зберігається яка-небудь телепередача одночасно і в i-й позиції першої таблиці 200, і i-й позиції другої таблиці 300, при тому що дані позиції відповідають i-й позиції відсортованого списку 95. Якщо програма зберігається (у всіх блоках перевірки нижній вихід буде ТАК, в той час як бічний вихід НІ), на етапі 112 програма (неважливо, аналогова або цифрова), відповідна радіотелевізійному сигналу, зберігається в i-й позиції третьої таблиці 400 відповідно до правила або пріоритету, який був визначений заводом-виготовлювачем, або встановлений, або перевизначений користувачем перед створенням третьої таблиці 400. Наприклад, правило за умовчанням може встановити, що пріоритет віддається цифровому сигналу по відношенню до аналогового сигналу; однак користувач може змінити цю опцію в спеціальному меню, або відповідаючи на запит, зроблений приймачем 1, при настанні такої події. Якщо згадана перевірка, виконана на етапі 108, має негативну відповідь, на етапі 110 робиться перевірка того, чи є тільки одна радіотелевізійна програма, яка зберігається або в першій таблиці 200, або у другій таблиці 300 в позиції, відповідній i-й позиції відсортованого списку 95. Якщо така програма існує, на етапі 114 програма, відповідна знайденому радіотелевізійному сигналу, зберігається в i-у позицію третьої таблиці 400. У випадку якщо програма, яку треба зберегти в i-й позиції, відсутній (етап 115), приймач 1 може або виконати дію, задану виробником, як, наприклад, введення програми, яка стосується другої групи першої таблиці 200, або запитати користувача, яку програму він/вона бажає зберегти в позиції, яка залишилася пустою. Зв'язок між i-ю позицією третьої таблиці 400 і програмою може здійснюватися будь-яким способом, наприклад, з використанням покажчика на i-у позицію першої таблиці 200 або другої таблиці 300, або прив'язкою до i-ої позиції програм приймача 1 всієї інформації, необхідної приймальному блоку 10 і блоку 30 обробки для вибору програми, яку треба відтворити, в тому випадку, коли користувач натискає i-у кнопку блока 90 вибору користувача або кнопку "зепінгу", тобто при збільшенні або зменшенні номера програми на одиницю для відтворення її приймачем. У варіанті здійснення винаходу, який використовує покажчики, для кожної радіотелевізійної програми перша таблиця 200 і друга таблиця 300 можуть містити або бути пов'язаними з інформацією, необхідною приймальному блоку 10 і блоку 30 обробки відповідно, для відображення зображень на пристрої 50 візуалізації і відтворення аудіосигналів, пов'язаних з цією інформацією. Коли користувач робить вибір за допомогою блока 90 вибору, блок 70 керування приймачем має можливість отримати з вмісту третьої таблиці 400, першої таблиці 200 і другої таблиці 300 всю інформацію, необхідну для відтворення програми, вибраної користувачем. Зазвичай для аналогових радіотелевізійних програм така інформація включає в себе інформацію по настройках, таку як несучі частоти відео- і/або аудіосигналів, а для цифрових радіотелевізійних програм, частоту передачі транспортного потоку каналу, а також ідентифікатор, необхідний для виділення програми з транспортного потоку даних, які приймаються. Альтернативно в іншому варіанті здійснення винаходу третя таблиця 400 може містити всю інформацію, необхідну блоку 70 керування приймачем для того, щоб мати можливість 7 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 відтворювати радіотелевізійну програму, вибрану користувачем, при роботі з блоком 90 вибору. У цьому випадку перша таблиця 200 і друга таблиця 300 можуть бути проігноровані або видалені з пам'яті відразу після того, як буде належно створена третя таблиця 400 і користувач підтвердить приймачу 1 активацію третьої таблиці 400 для здійснення його/її подальших виборів. Спосіб відповідно до даного винаходу продовжується етапом 116, на якому лічильник i інкрементується (збільшується на одиницю). На етапі 118 робиться перевірка перевищення лічильником i значення N, яке являє собою останню позицію відсортованого списку 95. Якщо ні, процедура поновлюється з етапу 108, якщо так, процедура продовжується етапом 120, де перевіряється, чи існує радіотелевізійна програма, яка зберігається в i-й позиції другої таблиці 300. Якщо така програма існує, то на етапі 122 програма, відповідна цифровому радіотелевізійному сигналу, зберігається в i-у позицію в третій таблиці 400, в іншому випадку процедура переходить до етапу 124, де лічильник i збільшується на одиницю. На етапі 126 робиться перевірка того, чи перевищує лічильник i значення D, яке представляє позицію останньої цифрової програми у другій таблиці 300. Якщо не перевищує, процедура поновлюється з етапу 120; в іншому випадку на етапі 128 програми, які стосуються другої групи 220 і третьої групи 230 першої таблиці 200, переважно виключаючи будь-які програми другої групи 220, вже внесені в будь-які пусті позиції на етапі 115, ставляться в чергу в третій таблиці 400 після останньої збереженої цифрової програми. Альтернативно програми, які стосуються другої групи 220 і третьої групи 230, можуть бути використані для заповнення будь-яких пустих позицій в третій таблиці 400, успадкованих від пустих позицій другої таблиці 300. Після виконання етапу 128 можна визначити, що будь-яка програма, вже введена в третю таблицю 400, не повинна бути введена повторно. Ця міра може бути підпорядкована запиту користувача на видалення дублікатів з третьої таблиці 400. Процедура закінчується на етапі 130. З приведеного опису очевидно, що виконання способу відповідно до винаходу вимагає, щоб перша таблиця 200, друга таблиця 300 і третя таблиця 400 містили одну частину інформації, яка стосується пріоритетів або критеріїв сортування радіотелевізійних програм, і одну частину інформації, яка ідентифікує саму програму. Це означає, що ці таблиці повинні містити робочі параметри, які дозволять блоку керування 70 приймачем прямо або непрямо правильним чином керувати приймальним блоком 10 і блоком 30 обробки, з метою відтворення радіотелевізійної програми (відеозображення, аудіо-, телетексту і так далі), вибраної користувачем. Ця інформація може містити, наприклад, тип тюнера 11, 15, який повинен бути активований, несучу частоту відеосигналу, центральну частоту цифрової мультиплексної передачі програми, ідентифікатор цифрових послуг, пов'язаний з радіотелевізійною програмою, код LCN і подібні параметри. Зазначимо, що в деяких випадках і для деяких програм друга частина інформації може бути вкладена в критерій сортування або в неявному вигляді міститися в ньому самому, наприклад відповідно до угод, укладених асоціацією теле-, радіомовників. Наприклад, в Італії радіотелевізійна програма з LCN, який дорівнює 1 (критерій сортування), - це звичайно програма RAIUNO (ідентифікаційна інформація), оскільки асоціації італійських теле-, радіомовників вирішили зарезервувати це значення для програми RAIUNO. Ця інформація відома приймачу, яку можна використовувати для мінімізації заповнення пам'яті першою таблицею 200, другою таблицею 300 і третьою таблицею 400, а також для перевірки відповідності критеріїв сортування, які містяться в першій таблиці 200 і другій таблиці 300. Переважно можливе те, що, коли приймач 1 вмикається уперше, користувачеві надається можливість виконати спосіб згідно з винаходом перед будь-яким етапом процедури настройки або за бажанням після створення першої таблиці 200 і другої таблиці 300. Третя таблиця 400 може бути переважно надана користувачеві на пристрої візуалізації в будь-якому графічному вигляді, наприклад у вигляді впорядкованого списку, для того щоб дозволити йому/їй оцінити результат способу згідно з даним винаходом. Також можливо, що під час такого представлення даних і навіть слідуючи повторному виклику, зробленому на його/її прохання, користувач зможе вносити корективи або зміну в третю таблицю 400; зокрема, в процесі експлуатації приймача 1, наприклад, користувач може перевизначити порядок зберігання міток, якими при роботі приймача 1 відмічені програми в списку, наприклад змінити мітки, якими на екрані відмічені програми, після здійснення вибору за допомогою пристрою вибору (наприклад, щоб замінити "RAIUNO" на "RAI 1"). 8 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 60 Третя таблиця 400 може бути збережена в постійній області пам'яті, так що вона буде збереженою у разі відімкнення електрики, і користувач не повинен буде повторювати виконання способу. Принаймні, переважно, якщо користувачеві надається можливість виконати спосіб по створенню таблиць 400 повністю і в будь-який час, коли він/вона вважатиме це корисним і необхідним. Потрібно зазначити, що повністю спосіб може бути здійснений, наприклад, в повністю автоматичному режимі, тобто без втручання користувача. Можливо, наприклад, що при першому увімкненні приймач 1 починає виконання способу, описаного в даному документі, без конкретного запиту користувача, якому може бути надана можливість задати або змінити країну або географічну область, в якій він/вона знаходиться. Всі або більшість процедурних етапів можуть здійснюватися відповідно режиму за умовчанням, тобто встановленому виробником на заводі. Можливо також, що приймач виконує процес створення третьої таблиці 400 через регулярні інтервали, наприклад, якщо приймач є не активним або знаходиться в режимі очікування, як правило в нічний час, тоді згадана таблиця може оновлюватися після будь-якого додавання або зміщення радіотелевізійних програм в зоні прийому. У цьому випадку приймач 1 може зберігати настройки, вибрані користувачем протягом останнього звернення до способу згідно з даним винаходом, і функціонувати відповідно до даних настройок без додаткових запитів користувача. Як варіант на різних етапах виконання способу або напівавтоматичним шляхом користувачеві може бути запропоновано визначити,яким чином повинні виконуватися деякі процедурні етапи. Після того як дані запити зроблені, користувач також може призначити, що його/її відповіді стають настройками за умовчанням, тобто що з цього моменту спосіб здійснюється відповідно до щойно даної відповіді, і приймач 1 більше не запитує вказівок в цьому відношенні при повторному виконанні способу. Тут можуть бути зроблені різні підходи. Спосіб, згідно з винаходом, може бути переважно здійснений в приймачі 1 шляхом реалізації його у вигляді мікропрограми або вбудованої програми, яка зберігається в постійній пам'яті і яка виконується за допомогою мікропроцесора. Оскільки критерії сортування радіотелевізійних програм можуть змінюватися з плином часу в будь-якому регіоні, переважно, щоб програми, які зберігаються в приймачі 1, могли бути оновлені віддалено за допомогою радіотелевізійних сигналів, які приймаються приймачем за допомогою будь-якого зі своїх тюнерів. Перша таблиця 200 і друга таблиця 300 створюються як проміжний етап для створення третьої таблиці 400; вони, таким чином, можуть зберігатися у тимчасову або постійну область пам'яті. Користувачеві переважно може бути надана можливість вибору, чи зберігати в пам'яті першу таблицю 200 і другу таблицю 300, і у більш загальному разі рішення, від якої таблиці програм будуть залежати дії, які виконуються блоком 70 керування приймачем в результаті видачі команд користувачем за допомогою блока 90 вибору. Можна передбачити, наприклад, щоб під час відтворення на пристрої 50 візуалізації третьої таблиці 400, вбудованої або зв'язаної з приймачем 1, користувач запитувався про активацію третьої таблиці 400 на дисплеї так, щоб подальший вибір радіотелевізійних програм, який виконується за допомогою пристрою 90 вибору, здійснювався відповідно до третьої таблиці 400. Етап вибору може здійснюватися, наприклад, або способом так званого зепінгу, тобто збільшення або зменшення на одиницю номера і програми, яка відображується і настроюється, використовуючи для цього спеціальні кнопки для збільшення або зменшення номера активних програм, або безпосередньо здійснюючи вибір потрібного номера програми натисненням відповідної цифрової кнопки, яка може складатися з одного або більше знаків. Після того як вибір зроблений, блок 70 керування приймачем перевіряє номер вибраної програми і шукає радіотелевізійну програму, яка буде відтворена в третій таблиці 400, наприклад, шляхом відновлення інформації, яка потрібна приймальному блоку 10 і блоку 30 обробки для вибору і правильного відтворення програми, як відеозображення за допомогою пристрою 50 візуалізації і як звукового відтворення з допомогою аудіопристрою відтворення (не показаний на фіг. 1а), і так далі. З посиланням на таблицю 400 на фіг. 7 припустимо, наприклад, що користувач вибрав програму номер 4 натисненням кнопки зепінгу для збільшення номера програми, в той час як приймач був настроєний і відтворював радіотелевізійну програму RAITRE. У цьому випадку блок 70 керування приймачем визначить, що радіотелевізійна програма, пов'язана з позицією 4 в третій таблиці 400, - це цифрова програма RETE 4. У цей момент блок керування зможе отримати дані, необхідні для відтворення програми за бажанням користувача, з третьої таблиці 400, прямо або опосередковано, залежно від конкретної реалізації цього способу. Перша 9 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливість полягає в тому, що третя таблиця 400 містить покажчики на дані першої таблиці 200 і другої таблиці 300, які не були видалені, тому що фактично вони містять інформацію, необхідну для приймача 1 для відтворення програми, вибраної користувачем. У другому варіанті здійснення винаходу така інформація передається і зберігається в третій таблиці 400, яка містить її повністю. Ця інформація містить дані, необхідні для визначення того, який тюнер 11, 15 повинен бути активований, а також робочі параметри згаданого тюнера 11, 15 і нижчерозташованих функціональних блоків, які включають в себе блок 30 обробки, необхідний для вибору, виділення і відтворення вибраної програми за допомогою пристрою 50 візуалізації, засобу аудіовідтворення, і інші блоки. В іншому варіанті здійснення даного винаходу радіотелевізійні сигнали, отримані від приймача радіотелевізійних сигналів, - обидва є цифровими, але представляються в двох форматах сигналу, які розрізнюються. За допомогою прикладу йде опис способу автоматичного програмування приймача, виконаного з можливістю прийому цифрових наземних і супутникових радіотелевізійних сигналів. У порівнянні з приймачем 1 згідно з першим варіантом здійснення, приймач 1', показаний на фіг. 1b, має ланцюг прийому для цифрового сигналу супутника, який містить цифровий тюнер 15 ', демультиплексор 31' і декодер 33', який замінює аналоговий тюнер 15 і блок 35 перетворення сигналів приймача 1. Всі інші блоки залишаються такими ж, як вони були описані з посиланням на приймач 1. Для простоти випадок, описаний нижче, стосується приймача, оснащеного двома різними ланцюгами прийому, кожен з яких містить свій власний тюнер; проте, спосіб даного винаходу може бути реалізований і тоді, коли приймач оснащений одним гібридним тюнером, тобто здатний приймати і настроюватися на радіотелевізійні сигнали щонайменше в двох різних форматах. Повернемося до фіг. 4, де спосіб починається на етапі 100. На етапі 102 приймач виконує перше сканування частотного спектра, відведеного для цифрового наземного формату, наприклад, відповідно до частотної смуги і вибраних каналів як функцій вибраної області підключення, і зберігає список розпізнаних програм в першій таблиці 200. На етапі 104 приймач виконує сканування частотного спектра, відведеного для цифрового формату супутника відповідно до частотної смуги і каналів, визначеної, наприклад, на основі установок в області підключення, типу і характеристик супутникового мовлення і так далі. Результати сканування зберігаються у другій таблиці 300. На даному етапі відповідно до винаходу створюється єдиний список програм або третя таблиця 400. Даний спосіб схожий на описаний вище спосіб з посиланням на перший варіант здійснення винаходу з тією лише відмінністю, що для визначення критеріїв сортування прийнятих програм використовується інформація, яка розрізнюється. Наприклад, якщо радіотелевізійні програми, прийняті тюнерами 11, 15', містять однакові коди LCN для одних і тих же програм, приймач 1' може використовувати дані коди LCN для того, щоб, починаючи з першої таблиці 200 і другої таблиці 300, створити третю таблицю 400. Потрібно зазначити, що даний другий варіант здійснення є особливо переважним в тому випадку, коли супутниковий програмний пакет містить копії сигналів, нехай навіть часткові, доступні в цифровій наземній мережі (наприклад, коли супутникове мовлення також використовується для спільного мовлення через доступні наземні мережі): в такому випадку коди LCN, вказуючі на одну конкретну програму, виявляться ідентичними на обох платформах. Зазначимо також, що ті ж міркування будуть застосовуватися, коли радіотелевізійний сигнал, який приймається передається по кабелю або IP-мережі, або коли приймач оснащений щонайменше двома тюнерами (наприклад, вже зараз на ринку доступні телевізійні приймачі, які поєднують аналоговий приймач з трьома DVB-T, DVB-C і DVB-S цифровими приймачами). Приймачі радіотелевізійних сигналів, здатні приймати і настроюватися на радіотелевізійні сигнали, відповідні стандартам передачі різних поколінь в одному і тому ж середовищі передачі (наприклад, DVB-T і DVB-T2, DVB-S і DVB-S2, DVB-C і DVB-C2), забезпечені конкретними засобами прийому і настройки для кожного покоління радіотелевізійних сигналів. Винахід описаний в даному документі з посиланням на приймач, оснащений двома радіотелевізійними приймальними ланцюгами. Однак він, без яких-небудь ускладнень, може застосовуватися для приймачів, які мають більше двох радіотелевізійних приймальних ланцюгів, тобто вимагає тільки адаптації, відомої і очевидної фахівцеві в даній галузі. Винахід також застосовний до випадку, коли щонайменше один з тюнерів, і/або засобів обробки, і/або функціональних блоків не вбудований в приймач, а додається або приєднується і 10 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 більш або менш легко знімається з приймача після того, як приймач випущений заводом або проданий роздрібному продавцеві. Наприклад, приймач радіотелевізійної програми з одним тюнером може бути перетворений в гібридний приймач, або гібрид, або приймач з множинною настройок, шляхом вставлення модульних електронних плат в корпус приймача. Як альтернатива, можна придбати зовнішні пристрої прийому, які містять тюнер і можливо демодулятор і декодер, які можуть бути легко підключені до приймача з одним тюнером через стандартний інтерфейс зовнішніх портів, таких як порт SCART або порт USB, щоб перетворити приймач в пристрій, здатний приймати додаткові радіотелевізійні програми, наприклад цифрові наземні або супутникові. У цьому випадку блок керування в стані визначити присутність додаткового приймального ланцюга і реалізувати спосіб згідно з винаходом, створюючи, таким чином, при умові, що рідна конфігурація містить тільки один тюнер, не тільки першу таблицю 200, але також і другу таблицю 300 і третю таблицю 400. Винахід також застосовний для випадку, коли деякі функціональні блоки приймального пристрою і засіб обробки є спільними для одного або декількох приймальних ланцюгів приймача. Наприклад, винахід може застосовуватися для DVB-T2 приймача, оснащеного декодером, здатним також декодувати DVB-T сигнали. Спосіб автоматичного програмування приймача, здатного приймати радіотелевізійні сигнали щонайменше в двох різних форматах, і зв'язаний з ним приймач, описані в даному документі як приклад, може піддаватися багатьом можливим варіаціям без втрати суті новизни винахідницької ідеї; також ясно, що в практичній реалізації винаходу проілюстровані описи можуть мати різну форму або бути замінені іншими технічно еквівалентними елементами. Наприклад, в першому варіанті здійснення колонка може додаватися у відсортований список 95 з використанням другої частини інформації, яка служить для визначення критеріїв сортування цифрових програм, таких як, наприклад, ім'я служби або ідентифікатор мережі. У цьому випадку вже немає необхідності в перевірці відповідності між положенням програми, пов'язаної з кодом LCN у відсортованому списку 95 і кодом LCN. Наприклад, у другому варіанті здійснення коди LCN для однієї і тієї ж програми можуть відрізнятися залежно від того, як передається радіотелевізійний сигнал, або від дистриб'ютора програм, наприклад, через те, що радіотелевізійний супутниковий оператор перепризначує привласнення кодів LCN для програм, які знову розміщуються. У цьому випадку відсортований список 95 буде містити ідентифікатор, відмінний від коду LCN, але включений в радіотелевізійний сигнал програм, які приймаються. Згаданий ідентифікатор може, наприклад, бути представлений в полі "ім'я служби" або в полі "ідентифікатор мережі". У цьому випадку, після заповнення першої таблиці 200 і другої таблиці 300 результатами сканування, третя таблиця 400 буде створюватися шляхом перевірки відповідності між ідентифікатором програми, яка міститься в радіотелевізійному сигналі, і ідентифікатором, який зберігається у відсортованому списку 95. Це означає, що інші дані, які визначають цифрову радіотелевізійну програму і які приймаються двома тюнерами, такі як "ім'я служби" і "ідентифікатор мережі", повинні додатково зберігатися і в першій таблиці 200, і у другій таблиці 300. Якщо ідентифікатор є вмістом поля "ім'я служби", пошук відповідності між іменами програм першої таблиці 200 і другої таблиці 300 може бути зроблений за допомогою інтелектуальних алгоритмів, вже відомих і широко використовуваних в інших додатках, які дозволяють об'єднувати представлення однієї і тієї ж програми, яка частково розрізнюється, наприклад, "Rai Due", "Rai 2", "RAIDUE е", "RAI due". Таким чином, можна легко зрозуміти, що даний винахід не обмежується описаним вище способом автоматичного програмування приймача, здатного приймати радіотелевізійні сигнали щонайменше в двох різних форматах і зв'язаним з ним приймачем, але може бути предметом багатьох змін, удосконалень або заміни еквівалентних частин і елементів, без відхилень від винахідницької ідеї, як чітко визначено в наступній формулі винаходу. ФОРМУЛА ВИНАХОДУ 55 1. Спосіб автоматичного програмування приймача, виконаного з можливістю прийому радіотелевізійних сигналів, які належать множині радіотелевізійних мереж щонайменше в двох різних форматах, причому згаданий спосіб включає в себе наступні етапи: 11 UA 106104 C2 5 10 15 20 25 30 35 40 45 50 55 збереження в першій таблиці (200) першої множини програм згаданої множини радіотелевізійних мереж, що приймається згаданим приймачем в першому форматі сигналів, яка асоціюється з першим критерієм сортування (95) згаданих перших програм; збереження у другій таблиці (300) другої множини програм згаданої множини радіотелевізійних мереж, що приймається згаданим приймачем у другому форматі сигналів, яка асоціюється з другим критерієм сортування (100) згаданих других програм; який відрізняється тим, що містить етап збереження в третій таблиці (400) програм, які зберігаються в згаданих першій (200) і другій (300) таблицях на основі існуючої відповідності між згаданим першим (95) і згаданим другим (100) критеріями сортування. 2. Спосіб за п. 1, в якому щонайменше один із згаданих першого (95) або другого (100) критеріїв сортування зберігається в області пам'яті (80) згаданого приймача як взаємозв'язок між пріоритетом і ідентифікатором програми. 3. Спосіб за п. 1 або 2, в якому щонайменше один із згаданих першого (95) або другого (100) критеріїв сортування являє собою ідентифікатор, який можна отримати з даних, які містяться в радіотелевізійному сигналі, пов'язаному з радіотелевізійною мережею. 4. Спосіб за п. 3, в якому згаданий ідентифікатор являє собою номер, заздалегідь привласнений деякій програмі, яка приймається в деякій географічній області або зоні мовлення. 5. Спосіб за п. 3, в якому згаданий ідентифікатор містить дані, пов'язані з радіотелевізійною програмою, і заздалегідь привласнені консорціумом радіотелевізійних компаній, зокрема ім'я сервісу і/або ідентифікатор мережі. 6. Спосіб за п. 2 або 3, в якому згаданий пріоритет або згаданий заздалегідь привласнений номер встановлюється для підмножини радіотелевізійних програм, які приймаються в певній географічній області або зоні мовлення. 7. Спосіб за будь-яким з попередніх пунктів, який включає в себе етап виділення сигналу радіотелевізійної програми, який може бути відтворений за допомогою відповідного засобу відтворення, при цьому щонайменше згадана третя таблиця (400) містить інформацію, необхідну блоку (70) керування приймачем для здійснення вибору радіотелевізійної програми за допомогою приймального блока (10) і її обробки за допомогою блока (30) обробки, щоб здійснити її відтворення, при виборі користувачем за допомогою блока вибору (80). 8. Спосіб за п. 7, причому згаданий спосіб реалізовується за допомогою мікропрограми, яка виконується згаданим блоком (70) керування приймачем. 9. Спосіб за одним або декількома з попередніх пунктів, який включає в себе етап відображення щонайменше згаданої третьої таблиці (400) на пристрої (50) візуалізації, пов'язаному з або вбудованому в згаданий приймач. 10. Спосіб за п. 9, який включає в себе етап, на якому користувач перевизначає порядок сортування програм, які містяться щонайменше в згаданій третій таблиці (400). 11. Спосіб за одним або декількома з попередніх пунктів, в якому вибір радіотелевізійних програм здійснюється за допомогою згаданого блока вибору користувача (90) на основі вмісту згаданої третьої таблиці (400). 12. Приймач, виконаний з можливістю прийому радіотелевізійних сигналів, які належать до множини радіотелевізійних мереж щонайменше в двох форматах, які розрізнюються, при цьому згаданий приймач містить: засіб для запису в першу таблицю (200) першої множини програм згаданої множини радіотелевізійних мереж, що приймається згаданим приймачем в першому форматі сигналів, яка асоціюється з першим критерієм сортування (95) згаданих перших програм; засіб для запису у другу таблицю (300) другої множини програм згаданої множини радіотелевізійних мереж, що приймається згаданим приймачем у другому форматі сигналів, яка асоціюється з другим критерієм сортування (100) згаданої другої програми; який відрізняється тим, що містить засіб для запису в третю таблицю (400) програм, які зберігаються в згаданих першій (200) і другій (300) таблицях, на основі існуючих відповідностей між згаданим першим (95) і згаданим другим (100) критеріями сортування. 13. Приймач за п. 12, в якому щонайменше один із згаданих першого (95) і другого (100) критеріїв сортування зберігається в області пам'яті (80) згаданого приймача як взаємозв'язок між пріоритетом і ідентифікатором програми. 14. Приймач за п. 12 або 13, в якому щонайменше один із згаданих першого (95) і другого (100) критеріїв сортування являє собою ідентифікатор, який можна отримати з даних, які містяться в радіотелевізійному сигналі, пов'язаному з радіотелевізійною мережею. 15. Приймач за п. 14, в якому згаданому ідентифікатору заздалегідь привласнюється номер деякої програми, яка приймається в деякій географічній області або зоні мовлення. 12 UA 106104 C2 5 10 15 20 16. Приймач за п. 14, в якому згаданий ідентифікатор містить дані, пов'язані з радіотелевізійною програмою і заздалегідь привласнені консорціумом радіотелевізійних компаній, зокрема ім'я сервісу і/або ідентифікатор мережі. 17. Приймач за п. 13 або 14, в якому пріоритет або згаданий заздалегідь привласнений номер встановлюються для підмножини радіотелевізійних програм, які приймаються в деякій географічній області або зоні мовлення. 18. Приймач за будь-яким з попередніх пунктів, який містить засіб для виділення сигналу радіотелевізійної програми, який може бути відтворений за допомогою відповідного засобу відтворення, при цьому щонайменше згадана третя таблиця (400) містить інформацію, необхідну блоку (70) керування приймачем для здійснення вибору радіотелевізійної програми за допомогою приймального блока (10) і її обробки за допомогою блока (30) обробки, щоб здійснити її відтворення при виборі користувачем за допомогою блока вибору (80). 19. Приймач за одним або декількома з попередніх пунктів, який містить засіб для створення відеосигналу, який містить інформацію для відображення щонайменше згаданої третьої таблиці (400) на пристрої (50) візуалізації, пов'язаному з або вбудованому в згаданий приймач. 20. Приймач за п. 19, який містить засіб, який дозволяє користувачеві перевизначити порядок сортування програм, які містяться щонайменше в згаданій третій таблиці (400). 21. Приймач за одним або декількома з попередніх пунктів, в якому вибір радіотелевізійних програм здійснюється за допомогою згаданого користувацького блока (90) на основі вмісту згаданої третьої таблиці (400). 22. Приймач за будь-яким з попередніх пунктів, в якому щонайменше один елемент приймального ланцюга, зокрема тюнер, демодулятор і/або декодер, може бути сполучений з блоком (37) обробки сигналу через стандартний зовнішній інтерфейсний порт. 13 UA 106104 C2 14 UA 106104 C2 15 UA 106104 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
